Ремонт и замена дворника на ваз (lada) 2101/2103/2106

Признаки и возможные причины

Приведем наиболее распространенные признаки, которые свидетельствуют о неисправной работе элемента, а также их основные причины.

На стекле появились полосы.

Подобный эффект происходит, как правило, при образовании трещин кромки ленты. Трещины могут возникнуть из-за работы щеток по сухому загрязненному стеклу, из-за ледяной корки или прилипших к стеклу насекомых. Чтобы предотвратить подобную проблему, следует удалять все загрязнения и обледенения на лобовом стекле, прежде чем включать дворники. Это можно сделать с помощью салфетки, а во время морозов необходимо воспользоваться специальным скребком, который позволит удалить лед с поверхности. Также трещины могут образоваться по причине естественного старения детали. Под воздействием ультрафиолетовых лучей резина теряет эластичность и другие эксплуатационные свойства.

В таком случае ремонт невозможен, и правильным решение будет замена щеток.

Мутное стекло.

Дворники заработали, но стекло остается мутным:

1. на поверхности присутствует смола или какое-либо вязкое химическое соединение;
2. произошел продольный разрыв резиновой ленты.

В первом случае стекло необходимо тщательно вымыть, для этого можно воспользоваться специальными химическими составами. Вторая ситуация происходит, когда чистящий элемент щеток не выдерживает заданный рабочий угол, следует заменить дворники.

Неочищенные области.

Такие области появляются на лобовом стекле по причине деформации резиноленты. Как правило, к этому приводит один из факторов:

1. загрязнение каркасных щеток;
2. изменение формы под действием температуры.

Устранить проблему первого типа довольно просто — необходимо всего лишь снять дворники и промыть их теплой водой. Во втором случае, когда высокая температура воздействует на элемент в течение длительного времени, резиновая лента деформируется. Поэтому не стоит оставлять свой автомобиль под прямыми лучами солнца больше чем на один день. Или хотя бы поднимите щетки, чтобы они не касались стекла.

Такая деформация, как правило, является необратимой, поэтому необходимо провести замену.

«Прыжки» дворников по стеклу.

Данная проблема выглядит таким образом, что щетка начинает словно прыгать по стеклу, оставляя при этом полосы. На автомобиле ВАЗ 2103 установлены классические дворники, в которых может разболтаться механизм коромысел, узла крепления или поводков системы. В таком случае обычно проверяется люфт поводков и коромысел, а также правильность крепления щетки к поводку. Скорее всего, потребуется замена.

Существует и другая причина, которая кроется в искривленном поводке дворника, причем привычная ситуация, когда одна сторона очищается хорошо, а другая остается грязной. Скорее всего, поводок немного закручен и требует исправления или замены.

Так выглядят основные неисправности щеток стеклоочистителя и их возможные причины. За ремонтом дворников автомобиля ВАЗ 2103 Вы можете обратиться в «Экспо Кар Сервис», специализированный автосервисный центр, который занимается любыми услугами по восстановлению отечественных и зарубежных авто.

Мы гарантируем, что у нас клиенты не столкнутся с большими наценками на работы и смогут воспользоваться высококачественным и доступным обслуживанием.

Основные узлы ВАЗ

Сразу скажу, что за все годы владения «классики» как мною, так и моим отцом, не припомню случая, чтобы приходилось снимать трапецию дворников вместе с моторчиком. Получается, что в моем случае этот механизм всегда был достаточно надежным и никогда не нуждался в ремонте или замене. Если же вам повезло чуть меньше, то на примере своей ВАЗ 2106 попробую описать порядок выполнения процедуры. А перед этим, как обычно, приведу перечень необходимых инструментов для ремонта:

1. Рожковый или комбинированный ключ на 22
2. Торцовая головка на 10
3. Трещоточная рукоятка с удлинителем

Установка новых дворников

Шаг 1. Подготовьте материалы и инструменты

Для установки новых дворников на автомобиль ВАЗ 2107 вам понадобятся:

• Новые дворники
• Плоскогубцы
• Набор отверток (крестовая и плоская)
• Чистящее средство
• Ткань для протирания стекол

Шаг 2. Снимите старые дворники

Для этого необходимо аккуратно поднять крепления старых дворников и снять их с крепежа на стекле. Обязательно удалите следы загрязнений на рабочей поверхности стекла и крепежа.

Шаг 3. Установите новые дворники

Поставьте новые дворники на крепление на стекле и аккуратно зафиксируйте их. Обычно на новых дворниках есть защелки, которые нужно нажать для фиксации на креплении.

Шаг 4. Проверьте работоспособность

Проверьте работу новых дворников в разных режимах скоростей, обязательно следите за тем, чтобы они полностью очищали стекло от дождя.

Шаг 5. Завершение

После установки новых дворников обязательно протрите стекла и новые дворники чистящим средством и тканью, чтобы убрать липкие следы от липкой ленты и высыхающего геля.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.

Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.

Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.

Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Где находится реле дворников на ВАЗ 2107?

ВАЗ 2107 – один из самых распространенных в Украине автомобилей. Он славится своей простотой в ремонте и надежностью. Все, что нужно этой машине — уход владельца, хорошее масло в мотор и коробку передач и она будет служить верой и правдой. Одной из немногих его проблем является нередко выходящее из строя реле дворников. Это приводит к тому, что стеклоочистители не работают вовсе, либо же постепенно замедляется их цикличность. Для восстановления работоспособности устройства, реле необходимо заменить, но сделать это не так просто. В этой статье описывается месторасположение реле дворников на ВАЗ 2107, процесс замены новым.

Как работают дворники и зачем они нужны?

Основная задача стеклоочистителей – создавать хороший уровень видимости в плохую погоду, очищать от воды и грязи лобовое стекло автомобиля. Помочь им в этом может специальная автохимия и использование правильного омывателя. Работают стеклоочистители благодаря специальному моторредуктору, питание на который подается от бортовой цепи автомобиля. А за периодичность работы отвечает реле, имеющее маркировку РС-514. ВАЗ 2107 имеет два режима работы дворника – постоянный и цикличный, с паузой в четыре секунды. Эффективность дворников напрямую связана с качеством АКБ, купить хороший аккумулятор можно у нас.

Реле стеклоочистителей, как один из самых важных элементов системы, располагается под торпедой, слева. Прикручивается двумя винтами, скрывающимися под оббивкой. Подключение осуществляется при помощи специального штекера, размещенного возле ручки гидрокорректора фар. Для проверки прибора штекер необходимо отключить и вытащить.

Принципиальное устройство

Знать где стоит реле стеклоочистителя на ВАЗ 2107 в инжекторной и карбюраторной версиях недостаточно. Для выполнения ремонта следует изучить и принцип работы. Выглядит этот прибор как черная коробочка, внутри которой есть микросхема и электронные компоненты, отвечающие за правильную работу дворников. Состоит микросхема из следующих элементов:

• электромагнитная катушка;
• резистор и конденсатор;
• микроконтроллер ХП37.

Подключение осуществляется при помощи четырех проводов, посредством которых и происходит управление моторредуктором стеклоочистителя.

Как заменить реле дворников

Для начала необходимо отметить, что в карбюраторной и в инжекторной версиях автомобиля реле абсолютно идентично. Далее, нужно проверить работоспособность этого устройства. Самый простой способ – взять заведомо рабочий прибор с другой машины и подключить. Если стеклоочистители заработают, то проблема здесь. В теории, при наличии определенных знаний, его можно попытаться восстановить, определив вышедший из строя элемент и заменив. Но если починить автомобиль нужно срочно, то проще всего заменить устройство новым. Сделать это весьма просто:

• Снять минусовую клемму с аккумулятора, обесточив всю бортовую сеть автомобиля.
• Открутить 2 винта.
• Вынут штекер, одеть на новое устройство и прикрутить на место.

Как работает реле дворников

В работе стеклоочистителя участвует цепь элементов, в которую входят электромотор, предохранитель, кнопка включения и реле. Последнее выполняет самую важную функцию, управляя всем процессом. Функционирует оно следующим образом:

• При нажатии на кнопку включения, подается питание на реле, внутри замыкаются контакты, включается катушка и начинает работать моторредуктор дворников.
• В течение следующих 3 секунд, биметаллическая пластина внутри устройства накаляется, и питание с электромотора стеклоочистителей ВАЗ 2107 пропадает.
• После этого панель достаточно быстро остывает, и дворники снова включаются в работу.
• Если включается режим работы с задержкой, то главный резистор распределяет электродвижущую силу так, что формируется задержка, необходимая для цикличной работы дворника.

Как видим, схема достаточно проста, а практически весь ремонт сводится к замене вышедших из строя составляющих новыми, поэтому все можно сделать самостоятельно.

Если дворники не работают в прерывистом режиме

Проверку следует начать с контроля подачи питания на колодку реле. Делается это так:

При отсутствии напряжения необходима замена переключателя или устранение обрыва цепи. Если напряжение подается, а реле не работает, необходима замена последнего. Конструкция реле не предусматривает возможности ремонта.

Иногда при выключении дворников щетки останавливаются не в нижней точке траектории, а в другом произвольном месте. Проблема кроется не в реле дворников ВАЗ 2107, а в редукторе привода. В нем установлен концевой выключатель, приводимый в действие кулачком. Работа кулачка контролирует положение щеток после выключения питания на рычаге переключателя.

Для замены редуктора необходимо демонтировать его вместе с двигателем и установить новый.

Причин, по которым двигатель может не работать при подаче питания, несколько. Самые распространенные — срез или износ щеток или выход из строя обмоток. Щетки могут износиться со временем, а могут примерзнуть к контактам и сломаться при включении реле дворников ВАЗ 2107 и подаче питания на двигатель. Обмотка чаще всего сгорает при перегрузке двигателя. Для проверки, ремонта и замены редуктора с двигателем стеклоочистителя необходимо демонтировать узел с автомобиля.

Для выполнения работ понадобятся рожковые или торцовые ключи на 10 и 22. Порядок действий следующий:

После этого можно отремонтировать или заменить неисправные детали и установить конструкцию дворников на место, выполнив операции в обратной последовательности.

Дворники «семерки» при сильном дожде справляются со своей задачей отлично. Проблемы возникают при моросящем дожде, когда подбор подходящего режима работы становится проблемой. В результате дворники трут по сухому стеклу, резинки интенсивно изнашиваются, а стекло может поцарапаться. Чтобы этого избежать, водителю приходится постоянно включать/выключать дворники вручную, что отвлекает от вождения.

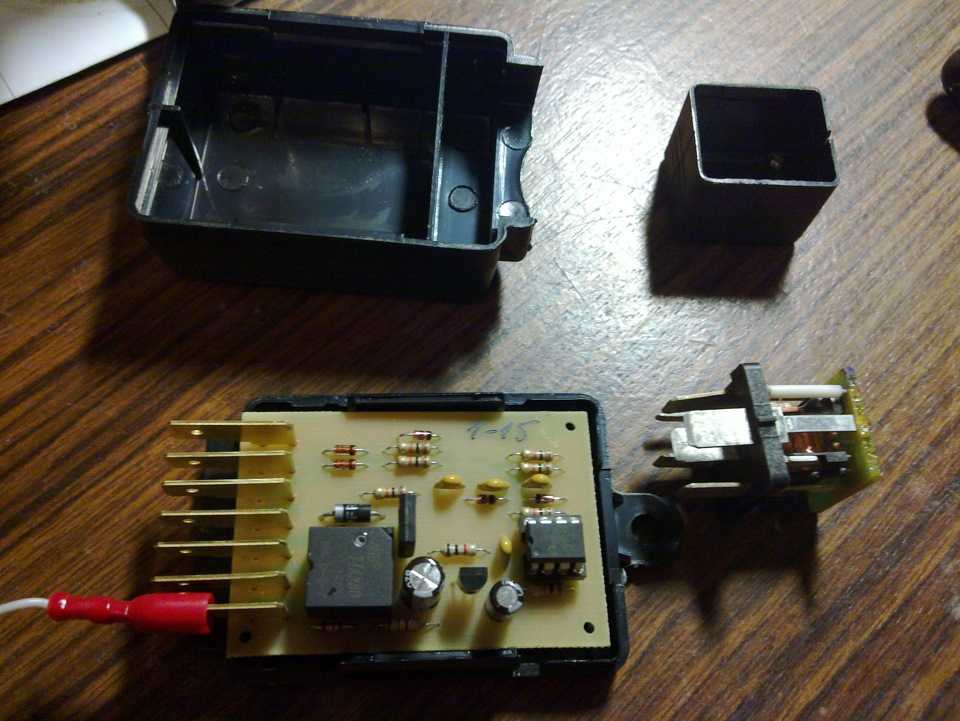

Сначала надо снять реле, которое размещается в салоне возле рычага открытия капота. Для снятия необходимо открутить два винта и отсоединить колодку.

Резистор сопротивлением 62 кОм, установленный на плате реле, обеспечивает интервал между включениями в 4 секунды. Следует заменить его резистором вдвое меньшего сопротивления, что обеспечит минимальную паузу между включениями в 2 секунды. Но впаять его следует на плату реле лишь одной ножкой.

После подключения переменного резистора следует закрыть крышку реле, приклеив ее на место. Это защитит контакты и печатную плату от окисления и повреждений.

После установки тюнингованного реле стеклоочистителя появляется возможность регулировать интервал включения двигателя дворников от 2 до 8-10 секунд. Благодаря этому можно подобрать оптимальный режим, соответствующий интенсивности дождя.

Как правильно обслуживать поводки дворников ВАЗ 2107?

Поводки дворников важная часть системы очистки стекол автомобиля. Правильное обслуживание и уход за поводками помогает улучшить их работоспособность и продлить срок службы. В этом разделе мы расскажем, как правильно обслуживать поводки дворников ВАЗ 2107.

1. Регулярная очистка

Для начала, поводки дворников необходимо регулярно очищать от грязи, пыли и других накоплений. Это можно сделать с помощью чистой воды и мягкой губки или тряпки. Очищать поводки рекомендуется не реже одного раза в месяц или при необходимости.

2. Проверка на отсутствие повреждений

При обслуживании поводков необходимо внимательно осмотреть их на предмет повреждений. Если обнаружены трещины, износ или другие повреждения, поводки необходимо заменить. Поврежденные или изношенные поводки могут плохо очищать стекло и повреждать его.

3. Смазка поводков

Для более плавного и бесшумного движения поводков рекомендуется периодически смазывать их. Для этой цели можно использовать специальную смазку для поводков или обычное автомобильное масло. Смазку необходимо наносить на металлические части поводков, избегая попадания на резиновую часть.

4. Проверка крепежных элементов

Периодически необходимо проверять состояние крепежных элементов поводков. Если обнаружены ослабленные, поврежденные или потерянные крепежные элементы, их следует заменить. Неправильный крепеж может привести к неполадкам в работе поводков и повреждению стекла.

5. Замена поводков

В случае сильного износа или повреждения поводков, их необходимо немедленно заменить. Замена поводков должна производиться согласно рекомендациям производителя автомобиля. Рекомендуется использовать оригинальные запчасти или качественные аналоги.

6. Проверка работы поводков

После проведения обслуживания поводков необходимо проверить их работу. Запустите дворники и убедитесь, что поводки равномерно двигаются и хорошо очищают стекло. При необходимости отрегулируйте поводки для достижения оптимального результата.

Правильное обслуживание и уход за поводками дворников ВАЗ 2107 помогает улучшить видимость на дороге и повысить безопасность движения. Следуйте вышеуказанным рекомендациям и ваш автомобиль будет всегда готов к погодным условиям и дорожным испытаниям.

Особенности снятия мотора стеклоочистителей и трапеции на ВАЗ 2106

Первым делом необходимо отключить штекер питания от моторчика дворников. Для этого отсоединяем его, с небольшим усилием потянув за концы в стороны:

Теперь нужно немного приподнять резинку уплотнителя капота с одного края, как это наглядно представлено на фотографии ниже:

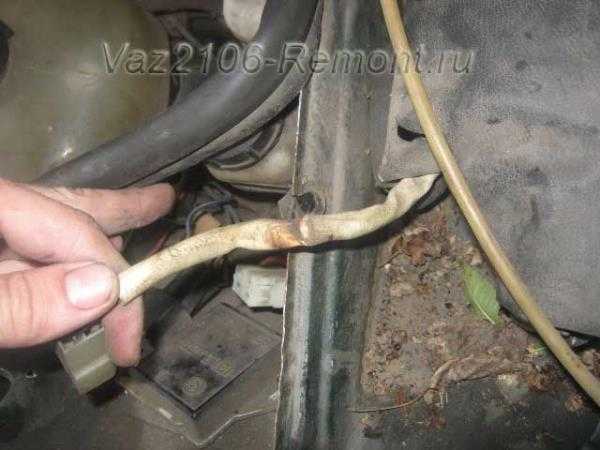

И после этого вынимаем провод со штекером из прорези в кузове ВАЗ 2106:

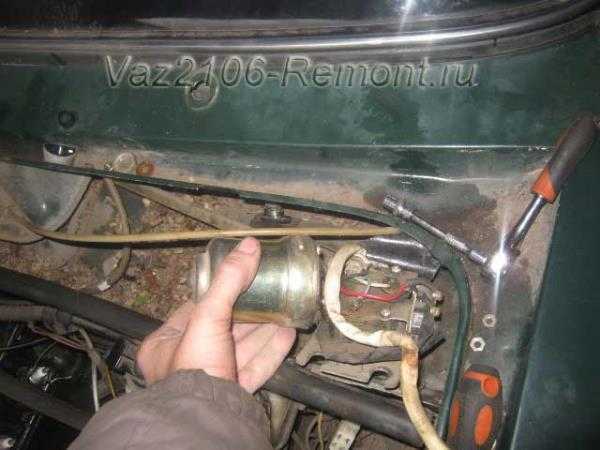

Теперь можно откручивать крепление самого моторчика, немного приподняв защитный чехол:

После чего надавив на штыри со шлицами, чтобы они провалились внутрь. И пробуем вынимать мотор стеклоочистителей, поворачивая его из стороны в сторону, чтобы найти оптимальное положение для изъятия:

Все готово, при необходимости производим замену всего механизма вместе с трапецией. Опять же повторюсь, на очень немногих ВАЗ 2106 придется проделывать данную процедуру, так как вся конструкция довольно надежная.

Стеклоочистители автомобиля ваз 2106 и других моделей из серии «классика» установлены под панелью рамы переднего лобового стекла и состоят из:

1. Моторедуктора.
2. Рычаги привода.
3. Стеклоочистительные щетки.

Для снятия механизма стеклоочистителей нам потребуются: гаечные ключи на «10», свечной ключ и отвертка. Если все есть, то приступим к ремонту.

• Первым делом необходимо снять стеклоочистные щетки, для этого отворачиваем гайки крепления и снимаем их, поддев отверткой.
• Далее отворачиваем гайки крепления осей рычагов к кузову. Отвернув гайку, снимите с оси прокладку и втулку.

• От моторедуктора отсоедините провода, разъединив пакетник.
• Поддев край резинового уплотнителя капота, снимите его на половину, чтобы освободить место, где проходит пучок электропроводов через коробку воздухопритока.

• Отверните две гайки крепления моторедуктора к кузову автомобиля.
• Протолкните рукой оси рычагов во внутрь коробки воздухопритока.
• Снимите моторедуктор в сборе с рычага, для этого немного подайте его в сторону, чтобы кривошип привода рычагов разместился над кронштейном крепления редуктора. Вытащите его сдвигая влево.

На этом процесс снятия стеклоочистителей ваз 2106 завершен. Установите новый моторедуктор в порядке обратном снятию. Когда будете устанавливать стеклоочистной механизм обратно на автомобиль, чтобы детали привода стали на свои «родные» места, включите стеклоочиститель и дайте ему совершить несколько движений, после чего отключите. Стеклоочистные щетки устанавливайте таким образом, чтобы они располагались на расстоянии 5см. от уплотнителя стекла. После завершения установки, проверьте работу механизма, для этого налейте на лобовое стекло воды и включите стеклоочиститель, при необходимости отрегулируйте щетки.

https://youtube.com/watch?v=GSlrqUDapuI

Источники

• http://expocarservice.ru/remont/vaz/2103/dvorniki.html
• http://vaz2106-remont.ru/snyatie-i-ustanovka-motorchika-i-trapecii-dvornikov/
• http://remont-vaz2106.ru/stekloochistiteli-vaz-2106

2 Электрическая часть – проведение диагностики

Неисправность дворников чаще кроется в электрической части. Перед ремонтом следует продиагностировать электрооборудование и обнаружить неисправность. Схема показывает электрическую часть стеклоочистителя ВАЗ 2107.

Если дворники не работают ни в одном режиме, проводим проверку предохранителя – второй слева 10 А. Он общий с омывателем стекла, если вода не разбрызгивается на стекло – перегорел или окислился. Проводим зачистку контактов или замену предохранителя. Не забываем включить зажигание и поставить выключатель в режим «включено». Проверяем разъем питания электродвигателя. Проверить целостность цепи поможет вольтметр.

Если на разъеме нет питания, в исправности проводки и предохранителя убедились, проверьте реле с переключателем. Проверяем напряжение на входе в реле. Если питание есть, виновато реле, требуется замена. Не обязательно иметь вольтметр, можно воспользоваться контрольной лампочкой или посмотреть на амперметр: стрелка отклоняется, значит, питание есть. При его отсутствии причина кроется в переключателе. Снимаем пластмассовый кожух, открывается доступ к переключателю. Включаем его, измеряем напряжение на клеммах. Если оно отсутствует, требуется замена выключателя. Производится она так:

• отсоединяем «плюс» аккумулятора;
• снимаем с руля накладку сигнала;
• отворачиваем гайку и снимаем руль;
• отворачиваем фиксаторы и снимаем переключатель;
• устанавливаем новый.

Как снять моторчик дворников ваз 2107

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

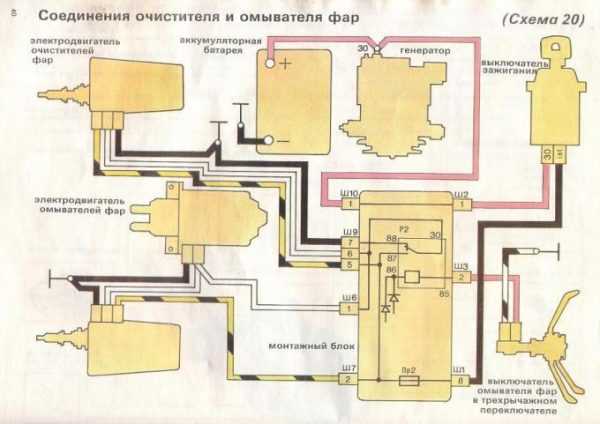

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

• трапеция;
• мотор-редуктор;
• реле;
• щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;

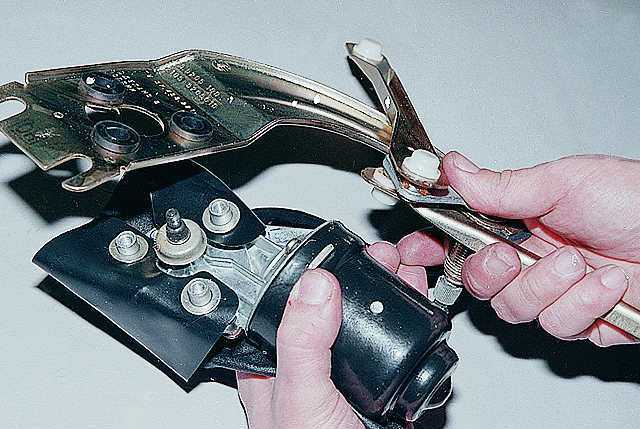

• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

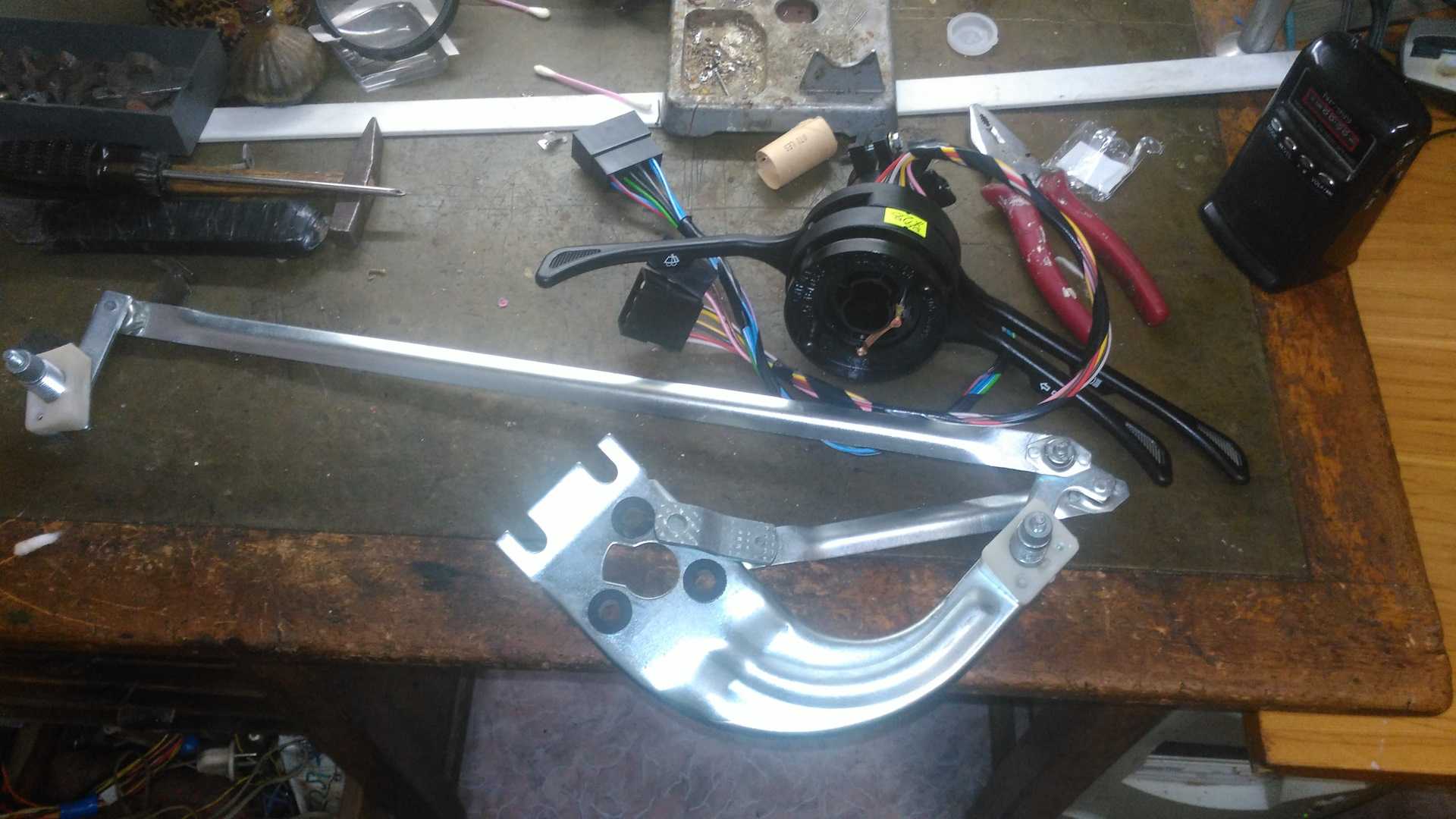

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

Техническая сторона вопроса

Как доработать реле дворников?

Начнем с того, зачем это вообще нужно. При сильном дожде, дворники классики справляются очень хорошо, скорость движения достаточно приличная. Но, когда дождь слегка моросит, тысячи водителей “классики” ругают завод за то, что невозможно подобрать необходимую частоту работы стеклоочистителей. И так, получается, что они длительное время работают по сухому стеклу, что не есть хорошо. Чтобы избежать этого неприятного явления, приходится включать и выключать дворники вручную.

Многие скажут, что там нет ничего сложного – включил\выключил, да, я соглашусь, но если Вы проедете хотя бы километров 100, то мнение изменится.

Если достаточно ремонта …

Если причиной неисправности послужила, например, изношенная втулка, то можно ограничиться ремонтом трапеции стеклоочистителя

Открутив поводки дворников, осторожно демонтируем их. Будьте предельно аккуратны и избегайте резких движений во время ремонта, так как очень легко повредить лакокрасочное покрытие кромки капота

Затем снимается жабо и стопорные кольца, после чего трапеция стеклоочистителя достаточно легко вытаскивается. Ремкомплект имеет все необходимое, что может подлежать замене, поэтому вам нужно просто воспользоваться им. В некоторых случаях новые втулки необходимо рассверлить (если нет ремкомплекта на вашу модель автомобиля). Обязательно регулярно охлаждайте сверло, иначе под воздействием высоких температур втулка деформируется. Затем разбираем старый механизм.

Если нужно подогнать втулку по длине, то сделать это можно с помощью напильника. При этом обязательно проследите, чтобы осталось место под стопорное кольцо и шайбу, так что периодически примеряйте новую деталь на старую ось. Сборка трапеции и ее монтаж после ремонта проводятся в обратном порядке. В результате таких работ исчезнет люфт щеток стеклоочистителей, они будут плотно прилегать к стеклу и, соответственно, отлично справляться со своими функциями.

Снятие трапеции и замена моторчика дворников на ВАЗ 2107

Главной причиной неработающих дворников, это выход из строя самого привода (электро моторчика) дворников они же стеклоочистители. Выход из строя может произойти по нескольким причинам. Одной из главных, является включение дворников в зимнее время, когда стеклоочистители примёрзли к лобовому стеклу. При этом нагрузка на дворники многократно возрастает, что может привести к выходу из строя ихнего привода.В данном фотоотчёте подробно показано как произвести замену трапеции и замена моторчика дворников на ВАЗ 2107. Также эта инструкция будет полезна владельцам всей серии ВАЗ Классика, от копейки до семерки.

Процедура замены очень простая. Из инструментов вам понадобится лишь:

1. Гаечный ключ на 22;
2. Ключ-Трещётка и головка к нему на 10;

Первым делом необходимо открутить гайки крепления рычагов дворников.

Затем отогнув рычаг, снять его с посадочного места.

Далее берем большой ключ на 22 и им откручиваем крепления трапеции с двух сторон, как правого, так и левого стеклоочистителя.

Затем снимаем пластиковые вставки.

Теперь необходимо снять уплотнительную резинку капота.

И отсоединив штекер питания от моторчика стеклоочистителя.

Вынуть его вместе с проводом из отверстия в кузове.

Далее приступаем к снятию моторчика, точнее откручиванию гаек его крепления, которые становятся хорошо доступны после того, как отгибаем защитный чехол.

Откручивать удобнее всего трещоточной рукояткой.

После этого надавливаем на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, и после небольших манипуляций с поворотами в разные стороны, трапеция в сборе с мотором должна без особого труда извлечься.

Источник

Советы по эксплуатации

1. Перед использованием желательно обрабатывать их мыльным раствором.
2. Контролируйте качество жидкостей, с которыми контактирует щётка в период своей эксплуатации, используйте их только в соответствии с инструкцией.
3. Почаще промывайте водой, для удаления крупных грязевых частиц.
4. Смазывайте периодически шарнирные соединения.
5. Длительное пребывание на морозе и под солнцем укорачивает срок службы. И поэтому летом машину при длительной стоянке лучше зачехлять или хотя бы прикрывать ветровое стекло. А в зимнее время машина должна находится в гараже.
6. Чаще мойте ветровое стекло, на многих заправках эта услуга бесплатная.
7. Если стекло покрыто льдом, не используйте стеклоочистители, лучше очистить вручную специальным скребком.
8. На морозе во время длительного простоя нужно поднимать дворники чтобы они не примерзали.
9. Старайтесь покупать щётки только известных производителей, они окупятся.
10. Не рекомендуется использовать стеклоочистители без стеклоомывателя.

Эти советы помогут многим новичкам сэкономить денежные средства. Ведь несложные работы по обслуживанию авто, можно делать и своими силами. Это и приятнее, и надёжнее иногда. Желаем при любой погоде одинаково хорошо видеть дорогу. Безопасной и ясной дороги!

Подготовка к установке

Шаг 1: Проверьте состояние стекла и дворников

Перед установкой новых дворников необходимо убедиться, что стекло автомобиля чистое и не имеет трещин, а также проверить состояние старых дворников. Если они не повреждены и хорошо очищают стекло, можно приступать к установке новых.

Шаг 2: Проверьте соответствие модели дворника вашей машине

Перед покупкой новых дворников нужно убедиться в соответствии модели и размера с вашей машиной

Обычно это указано на упаковке, поэтому важно внимательно изучить информацию

Шаг 3: Подготовьте инструменты

Для установки дворников потребуются: новые дворники, ключ-гаечный размером 10 мм или 13 мм для фиксации крепления дворника, мягкая тряпка для очистки стекла перед установкой.

Шаг 4: Снимите старые дворники

Для снятия старых дворников нужно поднять их до верхней точки, где они фиксируются. Затем следует отпустить фиксатор, который удерживает старые дворники и аккуратно снять их с значениями коробки. После этого необходимо осмотреть крепление и очистить его от грязи и пыли.

Снятие старых дворников

Шаг 1: Подготовьте салон автомобиля

Перед началом работы следует закрыть двери и окна автомобиля, чтобы избежать попадания внешних факторов и сохранить чистоту салона. Если были установлены новые дворники, которые необходимо снять, рекомендуется закрыть крышку капота и складывать новые дворники возле автомобиля, чтобы их не повредить.

Шаг 2: Отделяем дворники от соединительной планки

Для начала необходимо разъединить соединительную планку, которая связывает дворники с металлическими планками на стекле автомобиля

Нажмите на соединительную планку, используя плоскогубцы, и осторожно снимите дворник, извлечь его можно клеваном, расположенным на конце дворника

Шаг 3: Извлекаем старый дворник

Наклоните дворник вниз, чтобы открыть фиксатор и вытащить старый дворник из соединительной планки. Поверните старый дворник, чтобы затем слегка поднять его и снять с планки стекла и металлической планки.

Шаг 4: Проверка новых дворников перед установкой

Перед установкой новых дворников проверьте, что их размер соответствует размеру стекла автомобиля, и что они имеют правильную форму.

• Вариант 1: Проверьте, что длина нового дворника соответствует длине старого.
• Вариант 2: Если вы используете универсальные дворники, установите их на оба двигателя и сверните их на крышку капота, чтобы проверить, что универсальные крепления на них работают корректно.

Если новые дворники соответствуют их требованиям, вы можете переходить к следующему шагу.

Дворники на фары

Некоторые владельцы «семёрок» для удобства пользования головным светом устанавливают дворники на фары. С помощью этих элементов отпадает необходимость постоянной очистки оптики от грязи вручную, что особенно актуально в дождливую погоду. Для внедрения механизма потребуется следующий перечень:

• двигатели фароочистителей 2 шт. (левый и правый);
• две переходные планки;
• поводки щёток;
• щётки;
• бачок омывателя с двумя насосами;
• пятиконтактное реле;
• проводка с колодками;
• электроклапан от «восьмёрки»;
• тройник и трубка омывателя около 2 м.

Что касается самих щёток, то их можно установить как от ВАЗ 2107, так и от ВАЗ 2105.

Установка

Последовательность действий по монтажу фароочистителей такова:

1. Отворачиваем крепёж и снимаем решётку радиатора.

Поскольку по описанной выше инструкции омыватель фар работает одновременно с омывателем ветрового стекла, в весенний и осенний периоды жидкость из бачка в дневное время расходуется довольно быстро, что многих автовладельцев не устраивает. Для более рационального использования жидкости на омыватель фар следует установить отдельную кнопку.

Для этого выполняем следующие действия:

1. Извлекаем провода с Ш3 | 2 в салоне и ставим в пустую колодку Ш2 | 8 согласно схеме.

Механизм дворников «семёрки» периодически нуждается в обслуживании, поскольку работа элементов связана с постоянным трением. При возникновении неполадок, определить и устранить их можно своими руками, при этом не понадобятся специальные инструменты и большой опыт в ремонте автомобилей.

Источник
