Рабочий цилиндр сцепления для нивы 2121: полный гид по установке и замене

Замена сцепления

Сначала необходимо обеспечить доступ к машине снизу. Заменить механизм сцепления без демонтажа КПП не получится.

Кроме стандартного набора ключей и отверток вам понадобится правка для центровки ведомого диска и маркер. Это может быть первичный вал КПП или трубка (пруток) соответствующего диаметра.

Порядок выполнения работ:

Установить Ниву на смотровую яму, эстакаду или подъемник.
Демонтировать коробку переключения передач.
Снять выжимной подшипник и проверить его состояние. Он должен легко вращаться и не иметь следов подтекания смазки.
Маркером отметить положение корзины относительно маховика двигателя. Делать это нужно лишь в случае, если вы не планируете выполнять замену нажимного диска.

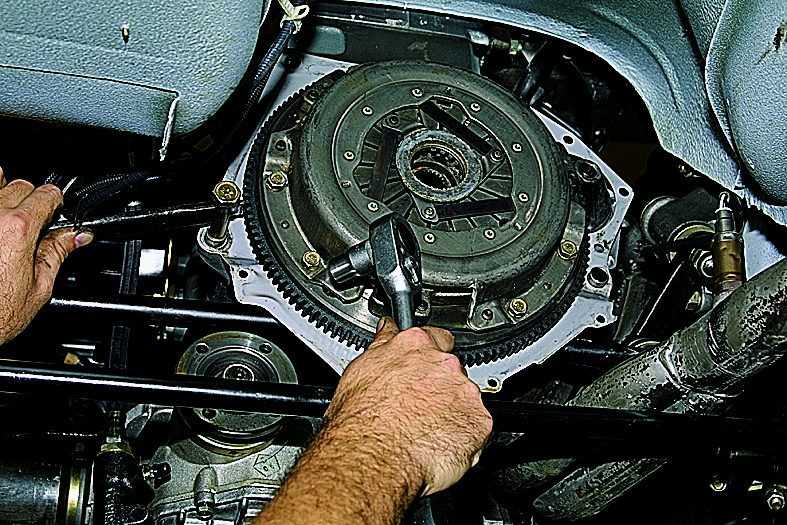

Рожковым или накидным ключом на 8 открутить болты, крепящие корзину к маховику. Для этого нужно зафиксировать последний, не давая ему провернуться.
Снять ведомый и нажимной диски.

Проверить состояние пружин диска.
Убедиться в отсутствии задиров и износы шлицов ведомого диска.

По результатам осмотра по каждой из деталей сцепления принимается решение: оставить старую или установить новую. После этого остается лишь собрать узел и установить коробку передач. При установке корзины следует отцентрировать ведомый диск с помощью оправки. Далее нужно выставить нажимной подшипник так, чтобы грани муфты располагались строго горизонтально.

После замены ведомого диска, как и после установки новой вилки, необходимо отрегулировать сцепление.

Главный показатель жидкости

В системе кондиционирования используется масло ATMOSGU10.

Жидкость ГРЖ-12 Передний амортизатор — 0,12 л Задний амортизатор — 0,195 л.

Самая важная характеристика, на которую нужно обращать внимание при выборе смазывающего состава, – это его вязкость. Если речь идет о масле, то состав должен отвечать требованиям международных стандартов качества SAE J306. Данный вид сертификации был разработан в США и сегодня является общепринятым

Данный вид сертификации был разработан в США и сегодня является общепринятым.

Также в продаже есть всесезонные составы. Это так называемые загущенные масла. Они обладают характеристиками как летних, так и зимних смазочных составов.

Разумеется, логично предположить, что чем натуральнее состав, тем лучше он будет. Данный факт подтверждается уникальными свойствами масел этого типа. При использовании минеральных составов соприкасающиеся детали будут разрушаться намного медленнее. Кроме этого так называемые натуральные составы обладают прекрасными антикоррозийными свойствами.

А еще интересно: Нива Шевроле и Нива 2121: основные отличия владения этими авто

Еще один минус минеральных составов заключается в том, что они иногда выгорают. Соответственно, смазочные характеристики жидкости падают. Это приведет к тому, что узлы начнут значительно быстрее изнашиваться, повысится расход топлива. В редких случаях может произойти даже порча силового агрегата. Таким образом, применять составы минерального типа рекомендуется только при не очень низких температурах и для машин с маленьким пробегом.

Устройство и работа сцепления

Сцепление предназначено для временного разъединения двигателя и трансмиссии и плавного их соединения. Во включенном состоянии сцепление передает крутящий момент от двигателя к коробке передач. Временное разъединение двигателя и трансмиссии необходимо при переключении передач, торможении и остановке автомобиля, а плавное соединение — после переключения передач и при трогании с места.

На автомобиле установлено сцепление однодисковое, сухое, с центральной диафрагменной пружиной и гидравлическим приводом. Сцепление имеет один ведомый диск, а ведомые и ведущие его части прижимаются друг к другу центральной пружиной. Крутящий момент от двигателя сцепление передает за счет сил сухого трения.

Усилие от педали к вилке выключения сцепления передается через жидкость.

Рис. 26. Сцепление: 1 — центральная нажимная пружина: 2 — ведомый диск; 3 — фрикционная накладка; 4 — диск; 5 — ступица; 6 — гаситель крутильных колебаний; 7 — нажимной диск; 8 — маховик: 9 — картер сцепления; 10 — болт; 11 — первичный вал коробки передач; 12 — муфта выключения сцепления; 13 — вилка выключения сцепления; 14 — подшипник выключения сцепления; 15 — упорный фланец нажимной пружины; 16 — кожух сцепления; 17 — регулировочная гайка; 18 — рабочий цилиндр привода сцепления; 19 — пружина вилки; 20 — опорное кольцо; 21 — фиксатор.

Сцепление (рис. 26) включает в себя: ведущие части (маховик 8, кожух 16, нажимной диск 7), ведомые (ведомый диск 2) и детали включения и выключения (пружина 1, муфта 12, подшипник 14). Кожух 16, нажимной диск 7 и нажимная пружина 1 представляют собой неразборный узел, который крепится к маховику 8 болтами 10. Между маховиком и нажимным диском на шлицах ведущего вала 11 коробки передач установлен ведомый диск 2, состоящий из ступицы 5, стального разрезного диска 4 и фрикционных накладок 3. Ведомый диск снабжен пружинно-фрикционным гасителем крутильных колебаний 6, который обеспечивает упругую связь между ступицей 5 и диском 4, а также гашение крутильных колебаний. Диафрагменная пружина 1, в свободном состоянии имеет вид усеченного конуса с радиальными прорезями, идущими от ее внутреннего края. Радиальные прорези образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. Упругость рычажков способствует обеспечению плавной работы сцепления. Пружина 1 с помощью заклепок и двух опорных колец 20 закреплена на кожухе 16 сцепления. При этом наружный ее край, соприкасающийся с нажимным диском 7, передает усилие от пружины на нажимной диск.

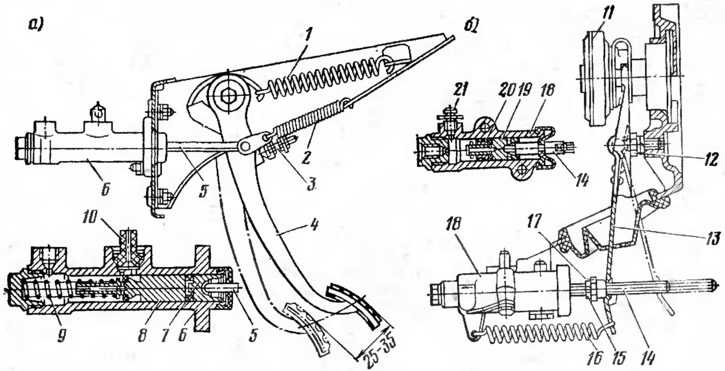

Рис. 27. Привод сцепления: а — педаль и главный цилиндр; б — рабочий цилиндр и вилка: 1 — пружина сервопривода; 2 — пружина педали; 3 — ограничитель хода педали; 4 — педаль; 5, 14 — толкатели; 6, 18 — корпусы цилиндров; 7 — поршень толкателя; 8, 19 — поршни цилиндров; 9, 20 — пружины поршней; 10, 21 — штуцеры; 11 — подшипник выключения сцепления; 12 — шаровая опора; 13 — вилка выключения сцепления; 15 — контргайка; 16 — пружина вилки; 17 — регулировочная гайка.

Гидравлический привод сцепления (рис. 27) включает в себя: педаль 4, главный цилиндр и его бачок, рабочий цилиндр, соединительные трубопроводы и вилку 13 выключения сцепления. При выключении сцепления усилие от педали 4 через толкатель 5 главного цилиндра передается на поршни 7 и 8, которые вытесняют жидкость в трубопровод и рабочий цилиндр. Поршень 19 рабочего цилиндра через шток 14 поворачивает вилку 13 выключения сцепления, которая перемещает муфту с подшипником 11. Подшипник через упорный фланец 15 (см. рис. 26) перемещает внутренний край пружины 1 в сторону маховика 8. Пружина выгибается в обратную сторону, ее наружный край через фиксаторы 21 отводит нажимной диск 7 от ведомого диска 2, и сцепление выключается — не передает крутящий момент от двигателя на трансмиссию. При отпускании педали сцепления под действием пружины 1 нажимной диск прижимает ведомый диск к маховику, и сцепление включается — передает крутящий момент на трансмиссию. При этом все остальные детали сцепления и его привода возвращаются в исходное положение под действием пружин: вилки выключения, поршней главного и рабочего цилиндров и педали сцепления.

Пружина 1 (см. рис. 27), соединенная с педалью сцепления, уменьшает усилие на педали при выключении сцепления. Свободный ход педали, равный 25—35 мм и соответствующий зазору 2 мм между торцом подшипника 11 выключения сцепления и упорным фланцем центральной нажимной пружины, регулируется гайкой 17. Свободный ход педали необходим для полного включения сцепления и предотвращения износа и выхода из строя подшипника выключения сцепления.

Замена Диска Сцепления Ваз 2121

Особенности конструкции сцепления Нива 2121-2131

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Оно расположено в алюминиевом картере, прикрепленном болтами к блоку двигателя и конструктивно объединенном с коробкой передач. Привод сцепления – гидравлический.

Кожух сцепления ваз 2121 соединен с маховиком шестью болтами. В маховике нива 2131 имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин с заклепками кожух соединен с нажимным диском.

Другими тремя пластинами кожух соединен с упорным фланцем, обращенным к подшипнику выключения сцепления («выжимному»). Этот узел в сборе («корзина» сцепления) отбалансирован на стенде, поэтому заменять его следует целиком.

Замена необходима при сильном износе поверхности нажимного диска или «осадке» пружины.

Ведомый диск ваз 2131 в сборе с пружинным демпфером крутильных колебаний установлен между маховиком и кожухом сцепления и может перемещаться по шлицам первичного вала коробки передач. Диск заменяют при биении в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также, если расстояние от поверхности накладки до заклепок менее 0,2 мм.

При выключенном сцеплении между подшипником и упорным фланцем должен быть зазор, который определяется свободным ходом толкателя вилки выключения сцепления (см. Регулировка привода выключения сцепления). Подшипник не требует обслуживания и смазки.

Его заменяют в случае повышенного шума при включении сцепления.

Пошаговая замена сцепления на Ниве. Как я менял сцепление

В этом видео я снимаю коробку переключения передач с ваз 2121 нива.

Вилка выключения сцепления – стальная штампованная, находится в картере сцепления и качается на шаровой опоре (под нее на вилке выштамповано углубление). К шаровой опоре вилка поджимается пластинчатой пружиной (приклепанной в средней части вилки).

Концы вилки упираются в муфту подшипника выключения сцепления и поджимаются к ней фигурной пружиной. Отверстие для вилки сцепления в картере закрыто резиновым гофрированным чехлом.

Вилка постоянно поджимается к толкателю рабочего цилиндра оттяжной пружиной.

Педаль сцепления подвешена на оси в кронштейне. Для облегчения усилия при включении сцепления на ее верхнем конце закреплена сервопружина. Для гарантированного возврата педали в исходное положение служит возвратная пружина (более слабая).

Главный цилиндр соединен стальной трубкой и резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления ваз 2121 двумя болтами.

При нажатии на педаль поршень главного цилиндра сжимает жидкость, поршень рабочего цилиндра выдвигается и через толкатель воздействует на вилку выключения сцепления. При отпускании педали вилка под действием оттяжной пружины давит на толкатель, возвращая поршни в исходное положение.

В гидроприводе сцепления ваз 2121 используется тормозная жидкость DOT-3 или DOT-4. Ее запас находится в бачке, соединенном с главным цилиндром резиновым шлангом.

Для прокачки гидропривода нива 2121 (при замене его деталей или смене жидкости) предусмотрен штуцер на рабочем цилиндре.

Распространенные неисправности

Стук или вибрация при отпускании педали. Проблема возникает при деформации ведомого диска или износе его шлицов.Также неисправность проявляется, если двигатель плохо закреплен на опорах или деформировалась диафрагменная пружина корзины.
Педаль проваливается при нажатии. Это случается при поломке главного или рабочего цилиндров, завоздушивании гидропривода, поломке возвратной пружины либо нажимной вилки.
Сцепление не выключается, когда водитель нажимает педаль. Причиной этого может служить засорение либо повреждение трубопровода и цилиндров гидропривода, деформация ведомого диска, наличие задиров на его шлицах, поломка либо изменение формы нажимной вилки, диафрагменной пружины.
Сцепление буксует. Проблема появляется при замасливании или износе фрикционных накладок, закрепленных на ведом диске, засорении гидропривода, заедании или неправильной регулировке нажимной вилки.
Шум при нажатии педали. Скрежет, вой или свист при размыкании дисков возникает из-за неисправности выжимного подшипника.

Для устранения большинства поломок необходимо заменить отдельные детали или сцепление в целом.

Ремонт рабочего цилиндра сцепления

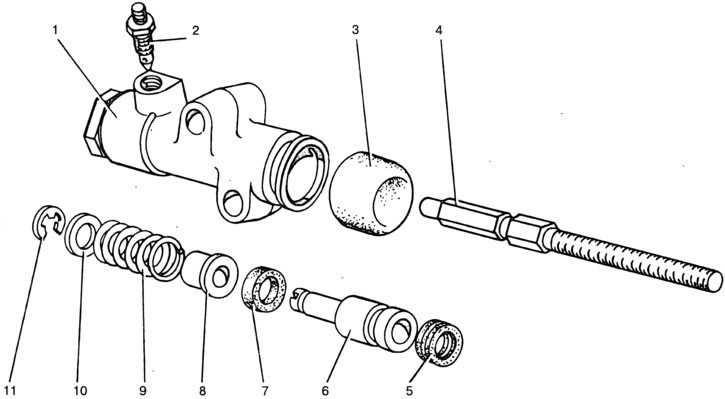

Выверните пробку, снимите защитный колпачок 3 вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.

После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя 3

После проверки приступите к сборке (порядок, обратный разборке), смазывая детали жидкостью для гидропривода.

Инструменты:

Вороток под торцевую насадку 3/4
Насадка на вороток 13 мм
Гаечный ключ накидной прямой 13 мм
Гаечный ключ рожковый 17 мм

Детали и расходники:

Рабочий цилиндр сцепления
Защитный чехол
Тормозная жидкость

Примечание:

Рабочий цилиндр снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

Работу проводим на смотровой канаве или эстакаде.

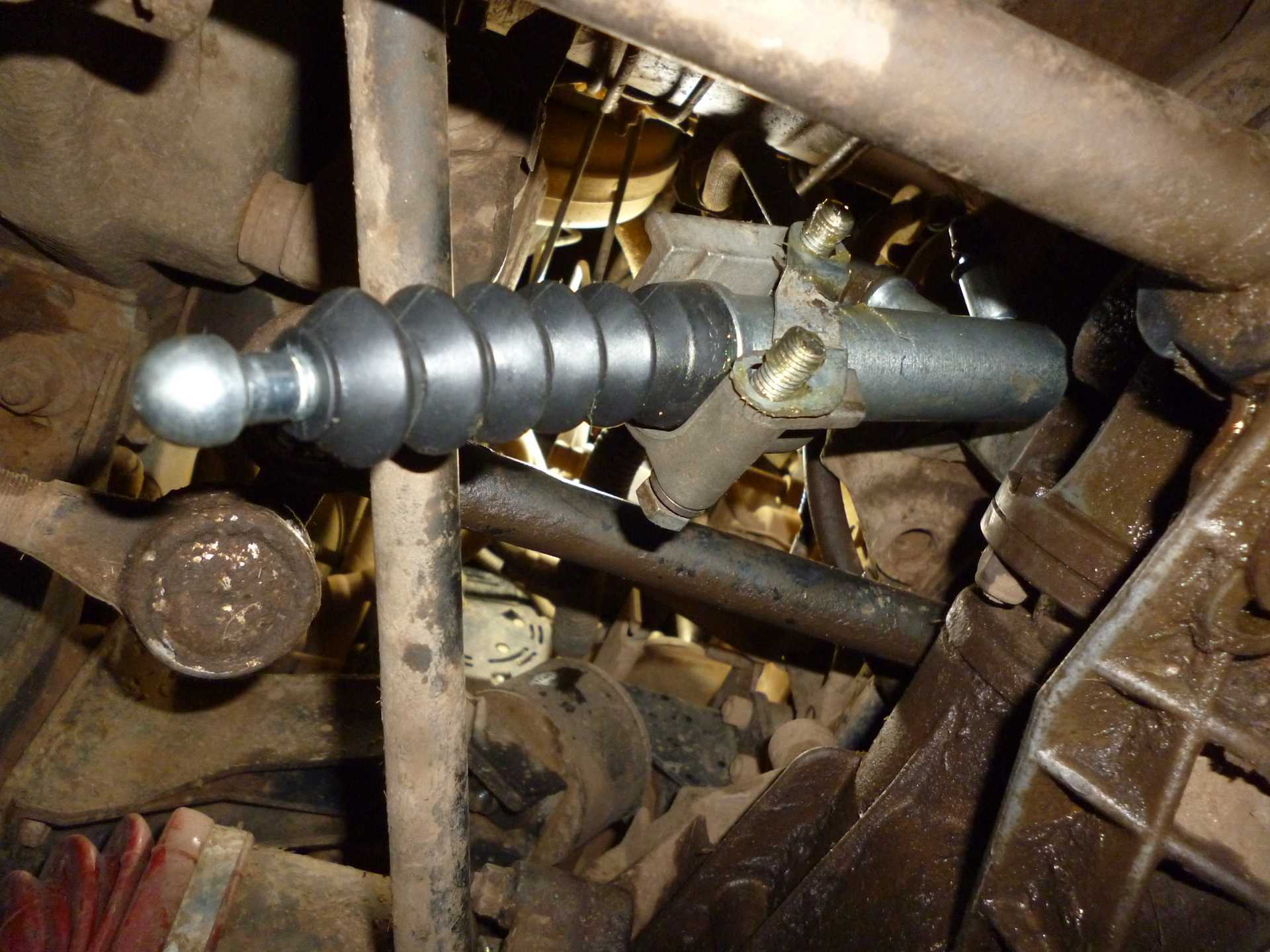

1. Накидным ключом «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

2. Снимаем кронштейн, рабочий цилиндр и его прижимную пластину, установленную выпуклой стороной к цилиндру.

3. Вынимаем из цилиндра толкатель вилки выключения сцепления.

4. Разъединяем защитный чехол и толкатель. Если чехол поврежден, заменяем его новым.

5. Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга.

6. Соединение шланга и цилиндра уплотнено медной шайбой.

7. Устанавливаем рабочий цилиндр в обратной последовательности.

Примечание:

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга, как описано здесь. Затем поворотом верхнего наконечника шланга необходимо устранить закрутку шланга и затянуть штуцер.

8. Прокачиваем гидропривод сцепления, как описано здесь.

В статье не хватает:

Фото инструмента
Фото деталей и расходников
Качественных фото ремонта

голоса

Рейтинг статьи

Регулировка сцепления Шевроле Нива

В автомобилях Шевроле Нива устанавливается сухое сцепление. Оно приводиться в действие гидравлическим механизмом. При нарушении в работе сцепления требуется произвести его настройку. Вот несколько признаков, при проявлении которых необходимо срочная диагностика:

увеличенный люфт педали. Если при нажатии педаль превышает свой ход по нормативу – это значит, что сцепление выключается не полностью. При этом диск не полностью соприкасается с маховиком. Несвоевременный ремонт может привести к сильному износу.
Слишком малый ход педали. Такой дефект может привести к пробуксовке прокладки. При этом мощность двигателя очень сильно падает.
Появление рывков при трогании. Так же возможно возникновение ударов в трансмиссии.

Появление всех этих признаков свидетельствуют о наличие проблем с регулировкой педали. Если их проигнорировать это может привести к замене сцепления и дорогостоящему ремонту.

Как правильно выбрать цилиндр сцепления для Нивы 2121?

Выбор цилиндра сцепления – это ответственный этап замены изнашедшейся детали в автомобиле Нива 2121. Для того чтобы выбрать правильный цилиндр, нужно учитывать некоторые особенности и параметры детали.

Важными параметрами являются диаметр поршня и ход цилиндра. Убедитесь, что размеры новой детали точно соответствуют порам и ходу старого цилиндра.

Также необходимо учитывать материал, из которого изготовлен цилиндр. Лучше всего выбирать детали из надежных, износостойких материалов, как например, сталь или алюминий.

Не забывайте проверять производителя и наличие сертификатов качества. Лучше всего покупать запчасти у производителей, имеющих положительную репутацию на рынке автозапчастей.

Отличие регулировки на Ниве Шевроле.

Сцепление в авто Шевроле Нива усиленное. Для этого использовался утолщенный металл большего диаметра. Для прижатия используются демпферные пружины. Гидравлический вариант сцепления позволяет компенсировать износ.

Диски сцепления балансируются в собранном виде. Обычно их называют корзиной. Располагается такой компонент в корпусе из алюминия. Когда производиться регулировка сцепления Шевроле Нива необходимо установить новый ведущий диск. Возможен дефект пружин, прижимающих диск.

Чтобы не производить частую регулировку в устройстве предусмотрено наличие рабочего цилиндра. Этот компонент позволяет производить автоматическое изменение зазора. При его выходе из строя узел меняется в сборе.

Ведомый диск находиться между маховиком и диском фасонной чашки. На него с помощью заклепок нанесена специальная накладка. При износе ее толщина уменьшается и заклепки могут царапать диск и вызывать биение.

При установке ступица должна быть направлена к корзине

При этом важно совместить отверстие ступицы и главный штифт

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу. Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске. Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

С нажатием педали, поршень главного создаёт давление жидкости, которое заставляет толкатель и вилку перемещать муфту выжимного подшипника.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Снятие, замена, установка главного и рабочего цилиндров гидропривода сцепления

Снятие, замена, установка коленвала и его вкладышей

Симптомы: плохо работает сцепление, следы рабочей жидкости на корпусах цилиндров выключения сцепления.

Возможная причина: неисправен главный или рабочий цилиндр гидравлического привода выключения сцепления.

Инструменты: набор гаечных ключей, набор головок, набор отверток, пассатижи.

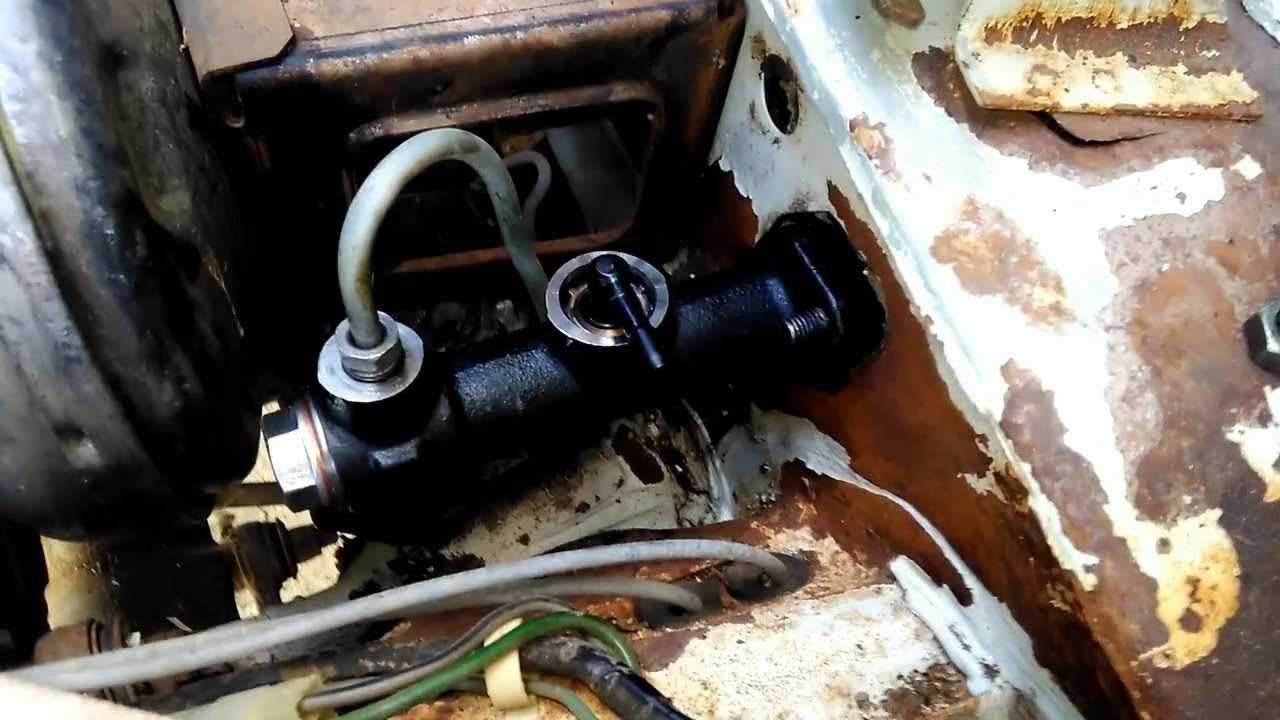

Для того чтобы осуществить замену главного цилиндра гидравлического привода выключения сцепления, выполните следующие операции:

1. Отсоедините минусовой провод от аккумуляторной батареи.

2. Осушите бачок гидравлического привода выключения сцепления, используя резиновую грушу или же медицинский шприц.

3. Снимите резиновый крепежный хомут расширительного бачка ОЖ, а затем сместите бачок в сторону.

4. Используя рожковый ключ «на 13», открутите штуцер трубопровода, а затем выньте его из отверстия, расположенного в главном цилиндре сцепления, после чего сместите трубопровод со штуцером в сторону.

5. Ослабьте затяжку ленточного крепежного хомута, а затем снимите шланг со штуцера, расположенного на главном цилиндре.

6. Используя торцевой ключ «на 13» с удлинителем, открутите две гайки, крепящие главный цилиндр гидравлического привода сцепления, а затем демонтируйте данный цилиндр со шпилек.

Примечание. При неисправности главного цилиндра гидравлического привода выключения сцепления рекомендуется именно заменять цилиндр, а не ремонтировать, так как низкокачественная починка только усугубит неисправность.

7. Произведите монтаж снятых деталей в обратной последовательности.

8. Заправьте гидравлический привод выключения сцепления и прокачайте его (данная операция имеет смысл, если сразу же после ее выполнения не будет демонтироваться рабочий цилиндр сцепления).

Для того чтобы произвести замену рабочего цилиндра гидравлического привода выключения сцепления, выполните следующий алгоритм действий:

9. Отсоедините наконечник отрицательного провода от клеммы АКБ (если рабочий цилиндр снимается первым).

10. Осушите систему гидравлического привода сцепления (опять же, если данный цилиндр снимается первым).

11. Используя плоскогубцы, выньте шплинтующий элемент из отверстия в толкателе рабочего цилиндра гидравлического привода выключения сцепления.

12. С помощью плоскогубцев снимите оттяжную пружину вилки выключения сцепления.

13. Используя рожковый ключ «на 17», слегка открутите штуцер шланга.

14. С помощью торцевого ключа «на 13» открутите два болта, крепящие рабочий цилиндр гидравлического привода выключения сцепления к картеру сцепления, после чего извлеките толкатель из отверстия, расположенного в вилке выключения сцепления, а затем демонтируйте цилиндр с автомобиля.

15. Извлеките болты из отверстий в рабочем цилиндре сцепления.

16. Усилием руки открутите рабочий цилиндр, одновременно фиксируя от проворачивания наконечник тормозного шланга, используя гаечный ключ «на 17».

Примечание. Соединение шланга и рабочего цилиндра гидропривода выключения сцепления уплотнено кольцом. Не потеряйте данное кольцо в процессе проведения работ.

17. Произведите монтаж рабочего цилиндра в обратной последовательности. В случае, когда шланг гидравлического привода перекручивается, ослабьте затяжку штуцера в месте, где он соединяется с трубопроводом, а затем поверните шланг так, чтобы предупредить перекручивание.

18. Заправьте гидравлический привод сцепления.

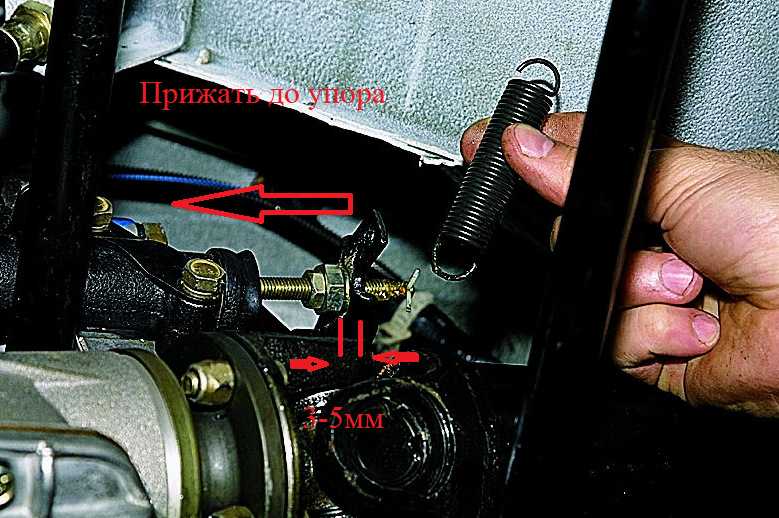

19. Произведите регулировку зазора толкателем рабочего цилиндра гидравлического привода выключения сцепления и вилкой.
