Блок комфорта ваз 2110 где находится

Устранение шумов

В основном панель гремит как из-за неправильной установки, так и из-за того, что ее три части, из которых она состоит, касаются друг дружки, из-за чего в салоне скрипит и гремит.

Именно поэтому необходима шумоизоляция, о чем изготовители не позаботились должным образом, а доработка предстоит именно владельцу. В качестве шумоизоляции можно использовать моделин. Им можно оклеить:

Все места, где три части панели соприкасаются;
Те части панели, где она соприкасается с магнитолой, бортовым компьютером и т.п.;
Закрываются моделином и все отверстия под болтики. Вкручивать их это не помешает, но будет дополнительная шумоизоляция, а также защита от потерь тепла;
Бока бардачка;
«Черный ящик» в тех местах, где он соприкасается с панелью.

Источники

Расположение на более новых моделях

После того, как вы отключили минусовую клемму от аккумулятора и сделали процесс разборки безопасным. Отсоедините декоративный защитный кожух, размещённый под рулевой колонкой. Для этого нужно освободить три монтажных крепления с помощью ключа на 10.

Блок комфорта в этом случае размещён за монтажным блоком. И придётся действовать на ощупь, что привыкли делать автомастера.

Перед снятием блока нужно отсоединить три электрожгута из проводов. Крепёжные механизмы не стоит откручивать до конца. А лишь провернуть на 3 или более оборота, так как они имеют открытый контур. Затем можно вынимать сам блок.

Принцип действия блока комфорта Лады Приора

Обслуживание

Блок управления электропакетом, или так называемый блок комфорта приора это сложное электротехническое устройство. Его основа — печатная плата с припаянными к ней многочисленными микросхемами, реле, драйверами управления и другими элементами.

Блок управления (далее – изделие) устанавливается непосредственно в автомобиле, поэтому его составные части (микроэлектроника) подвергаются негативным воздействиям. Например: холод, активная тряска, перепады температур. В результате на плате происходит выгорание тех или иных элементов, нарушается целостность контактной группы, что приводит к отказу множества важных для повседневной работы функций автомобиля. К сожалению, во многих автомобилях «Лада Приора» выход из строя системы управления электропакетом стал довольно распространенным явлением.

Какие функции обеспечивает блок

Главное функциональное предназначение устройства – это контроль и управление электрикой в автомобиле.

Некоторые важные функции, за которые отвечает блок:

противотуманные фары, ближний свет, габаритные огни;
освещение в салоне автомобиля;
указатели поворотов;
система электрических стеклоподъемников;
работа, регулировка и обогрев боковых зеркал;
противоугонная система;
сигнализация;
блокировка дверей;
освещение багажника;
подсветка панели приборов.

Частичный, а тем более полный выход из строя блока, доставляет существенные неприятности для любого автовладельца. Наибольшие проблемы, приносит отказ блока комфорта в условиях плотного городского движения.

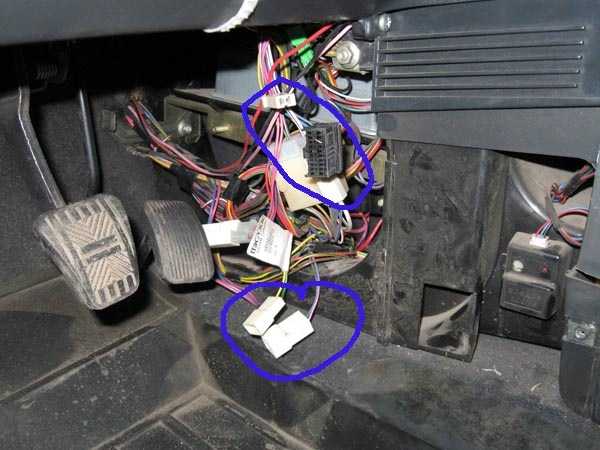

Где находится блок комфорта

Для получения доступа к изделию, потребуется открутить защитные пластмассовые стенки центральной консоли автомобиля. Они расположены с левой стороны от переднего пассажирского сиденья и с правой от педали газа, с водительской стороны. Само устройство располагается над блоком управления. Для того чтобы извлечь устройство потребуется ключ на 10 и крестовая отвертка.

Распиновка

Основными, важными элементами устройства являются:

Так называемые драйвера управления. Каждый драйвер отвечает за набор определенных функций.
Приемник транспондера.
Управление реле.
Трансивер. Осуществляет связь с модулем, установленным в двери.
2 разъема. Первый отвечает за подачу питания, второй за передачу необходимой технической информации.

Для обеспечения правильной работы всех элементов подключаемых к разъемам блока комфорта необходимо изучить правильную распиновку (нумерованную схему подключения проводов к контактам). Схема блока комфорта для приоры при ее детальном изучении не представляет особой сложности.

Самостоятельный ремонт

Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности и их возможные причины

Стоимость нового, оригинального блока достаточно высока, поэтому не спешите покупать новое изделие, разберитесь с причинами неисправностей. Конечно, всегда встречаются случаи, когда плата ремонту не подлежит и целесообразнее просто установить новое изделие взамен неисправного. Не стоит забывать и о том, что причинами неисправностей может быть потертые или изломленные провода, которые подключены к энергопотребителям.

Согласно статистическим данным, собранным на форумах технической поддержки достаточно часто автовладельцы жалуются на неисправности в работе стеклоподъемников, поворотников, габаритных огней.

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с:

обрывом линии связи W-Line;
перегоранием драйверов управления;
выгоранием контроллеров отвечающих за корректную работу;
выходом их строя транспондера;
значительным окислением контактов.

Как установить блок комфорта на ВАЗ 2110 Европанель

Установка блока комфорта на ВАЗ 2110 Европанель может значительно улучшить уровень комфорта и функциональность вашего автомобиля. Блок комфорта позволяет добавить дополнительные функции, такие как автоматическое закрывание окон, управление центральным замком и другие удобства. В этой пошаговой инструкции рассмотрим основные этапы установки блока комфорта.

Шаг 1: Подготовка

Перед началом установки необходимо обеспечить все необходимые инструменты и материалы. Вам понадобятся:

Блок комфорта новой модели, предназначенный специально для ВАЗ 2110 Европанель;
Комплект проводов, включающий в себя необходимую длину проводов и разъемов;
Инструменты для монтажа проводов (клещи, отвертки и т.д.);
Инструкция по установке блока комфорта.

Шаг 2: Демонтаж руля

В первую очередь необходимо демонтировать руль для доступа к проводам. Отверните гайку, фиксирующую руль, с помощью соответствующего инструмента

Осторожно снимите руль, не повредив провода и элементы коммутации

Шаг 3: Установка блока комфорта

Установите блок комфорта на специальное место, предназначенное для его размещения в салоне автомобиля. Закрепите блок с помощью крепежных элементов, предоставляемых в комплекте.

Шаг 4: Подключение проводов

Подключите провода блока комфорта к соответствующим разъемам автомобиля. Ориентируйтесь на инструкцию по установке и маркировку разъемов, чтобы исключить возможность ошибки подключения проводов.

Шаг 5: Монтаж руля

Примите руль и установите его на основание, аккуратно затянув фиксирующую гайку. Убедитесь, что руль надежно закреплен, и провода не оказывают на него никакого давления.

Шаг 6: Проверка работы

После установки блока комфорта проведите тестирование его работы. Проверьте, что все функции работают корректно: автоматическое закрывание окон, управление центральным замком и другие функции, предоставляемые блоком комфорта. В случае выявления неполадок проверьте правильность подключения и повторите необходимые действия.

Теперь ваша ВАЗ 2110 Европанель обладает новыми комфортными возможностями благодаря установке блока комфорта. Наслаждайтесь удобством и функциональностью вашего автомобиля!

Ставим новую панель на ВАЗ 2110

Важной частью салона автомобиля является панель. Торпеда от ВАЗ 2110 морально устарела, хотя разумеется большинство водителей она все равно устраивает

Установка торпеды от лады приоры на десятку дело хлопотное, но оно того стоит. Панель ВАЗ 21104 более современная и удобная, хотя качество пластика оставляет желать лучшего. Исключение составляет проводка. С ней придется повозиться подольше. Но об этом поговорим потом.

Снимать панель с десятки дело как оказывается не из легких. И просто одну вытащить, а другую поставить не получится. Но снять старую панель вполне реально самому. Для этого понадобятся отвертки нескольких видов (две крестовые с длинным и коротким лезвием и одна простая), глубокая головка на 10мм, кусачки, фонарь.

Приступая к снятию, первым делом нужно отсоединить минусовую клемму с аккумуляторной батареи. Для дополнительного удобства можно снять два передних колеса, это даст дополнительное пространство для столь трудоемкой работы.

Сразу вытаскиваем из торпеды ВАЗ 2110 самые простые элементы, такие как: штатные часы, блок управления отопителя, блок индикации, а также центральный дефлектор, магнитолу. Потом откручиваем расположенные по бокам саморезы, удерживающие тоннель. Снимаем кожух с рычага переключения скоростей и вынимаем его. Дальше демонтируем кожух рулевого колеса и руль. Для этого откручиваем саморезы и фиксирующие винты.

Рулевое колесо сидит обычно очень плотно, поэтому для снятия его нужно покачать из стороны в сторону. Снимаем переключатели, находящиеся под рулем. Следом идет бардачок. Снимаем крепеж и вынимаем его из посадочного места. Потом демонтируем монтажный блок. Нужно вытащить и разъединить все реле и разъемы. Снимаем накладки панели и стойки

Очень важно на данном этапе освободить крепеж гидравлического корректора фар. Снимаем торпеду

Нужно отвинтить удерживающие ее саморезы и шпильки. После освобождаем панель от рулевого вала и воздуховода. Вытягиваем ее на себя и дело сделано. Сборка осуществляется в обратном порядке.

При покупке новой панели нужно учесть, что вместе с торпедой в комплекте идет часть проводки. Здесь частично можно сэкономить на проводке. Также понадобится шумовая изоляция и крепление панели в районе электронного блока управления. Это потребуется для того, что бы торпеда от Приоры на ВАЗ 2110 села плотно без нареканий. Вся штатная панель от Приоры садится в десятку без проблем, все крепления и посадочные места подходят. Можно также на ВАЗ 2110 поставить евро торпеду. Тут уже на вкус и на цвет товарищей нет. Она тоже смотрится современно и солидно. Для друзей и знакомых будет очень интересно посмотреть это новшество. Цена панелей колеблется от 5 до 8 тысяч рублей.

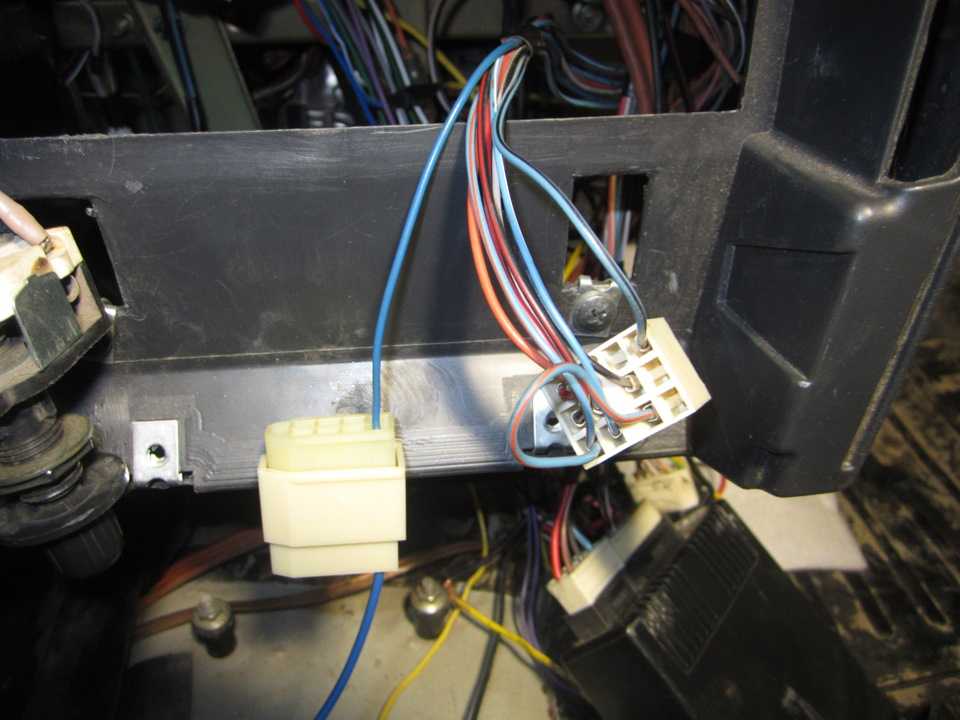

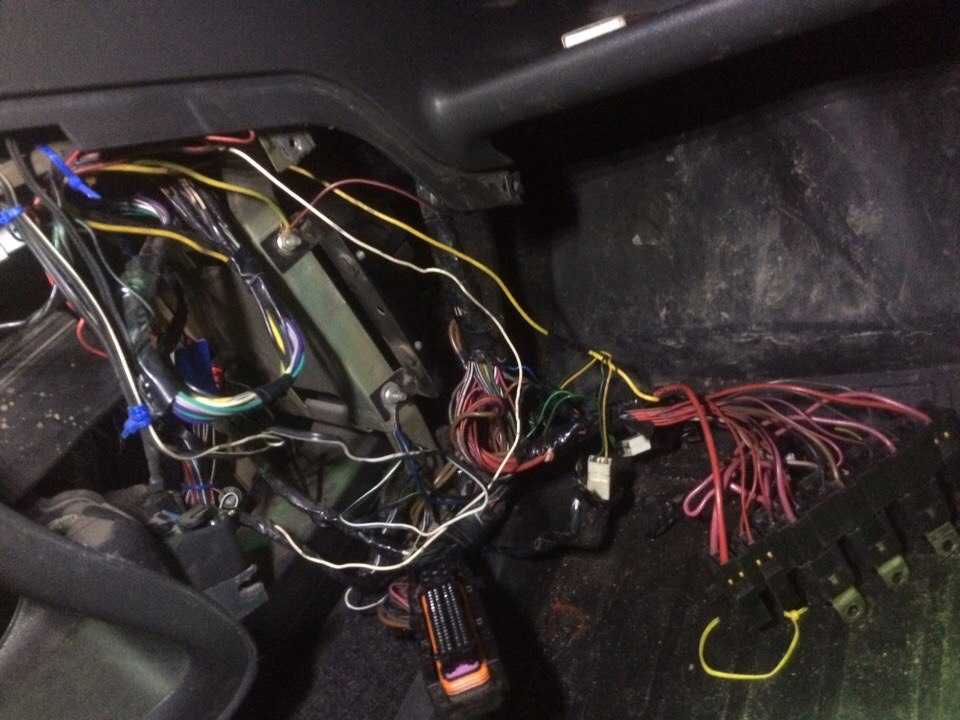

Лада 2110 EMERALD › Бортжурнал › Проводка Приора на Лада 2110

Итак. Оговорюсь сразу. Те, кто хочет установить себе панель приора/приора 2, переходите на приоровскую проводку. Как вы могли видеть из моего БЖ, первый раз я перепаивал десяточную проводку на приоро-штекеры. И могу с уверенностью сказать — не стоит.Плюсы перехода на проводку приоры:1.Менее трудозатратная операция. Да, снять всю проводку и проложить приоровскую проще и быстрее, чем возиться с десяточной.2. Абсолютно заводская установка, заводской вид.3. Проводка приоры более продуманная, качественная. Меньшее количество соединений.4. Доступны все те опции, которые недоступны при перепаивании десяточной проводки: Блок комфорта, работа стеклоподъемников от заводского блока, регулируемая подсветка салона от заводского блока, штатная сигнализация и тд и тп.5. Тоже отнесу это к плюсам: машине 20 лет. Заводская проводка изрядно подносилась, окислилась, куча не заводских спаек и соединений (ноги которых даже не знаю уже откуда растут). А заменил на свежую проводку приоры АБСОЛЮТНО нетронутую никем.

В интернете есть различные мелкие инструкции по установке, но все они такие себе. По этому попытаюсь максимально подробно описать данную процедуру (но скорее всего тоже что-то тоже упущу, потому что это все делалось почти год назад и многое забывается, и теряется)Ну, поехали)

Сначала о проводке и комплектации.Чтобы не нагружать себя лишними тратами (покупке кондиционера, абс и тд и тп), проводка требовалась максимально пустая. Да, возможно когда-нибудь я захочу кондер, но сейчас это большая трата средств, которые в планы не входили.Нашел на разборе приору 2007 г.в. Приехал, проводка девственная, снимал сам почти полностью. На сколько мне известно, только в 7-8 годах были проводки без абс и всего остального добра, по этому подошла идеально и цена копеечная.Начал я ее разбирать и добавлять туда те опции, которые у меня были в салоне. Напомню: люксовые плафоны потолка — 2шт. Люксовые плафоны подсветки ног в передних дверях — 2шт, установка задних стеклоподъемников, подогрев сидений, Зеркала SE. И получилось так, что снова куча и куча спаек и дополнительных жгутов на проводке.Бросил я эту затею и заказал с Саранска только салонную проводку приора люкс 2012 года.Проводка была самый полный люкс: все плафоны, все стеклоподъемники, обогрев сидений, задний парктроник, ремни с преднатяжителями, датчик дождя/света.Вопрос был один — подойдет ли пустая подпанельная и подкапотная проводка приоры 2007 г.в к салонной люксовой проводке приоры 2012 г.в. Абсолютно нигде в интернете я не нашел этой инфы.Проштудировав схемы я понял что все должно быть хорошо.Да, по факту все отлично. Я езжу уже на этой машине, и могу с уверенностью сказать — подходит на все 100%.Естественно у вас не будет работать обогрев сидений, т.к в подпанельной и блоке предохранителей нет проводки. Но все остальное работает.

В одном прибывает, в другом убывает. Увы, без дополнительных прокладок не обойдется, т.к теперь подпанельная проводка не совсем соответствует моим запросам. Это я и буду рассматривать и описывать тут.Требуется дополнить мне в ПОДПАНЕЛЬНОЙ ПРОВОДКЕ: 1. Обогрев сидений2. Передние противотуманные фары3. Соответственно срастить проводку приоры с инжекторной косой 2110 (январь 5.1). Об этом я тоже распишу подробно.Все делаю по заводским схемам через блок предохранителей.

Дополняется достаточно просто. Все что требуется — это добавить реле К11 и предохранитель F19 в блоке предохранителей. В блоке предохранителей стандартные контакты «мамы». Обжимаем и вставляем по схеме и все дела). Все соединения не паял, а обрезал и переобжимал с добавлением провода на реле К11.

источник

Стартер ВАЗ 2110

Для того чтобы завести автомобиль, необходим поворот коленчатого вала. А происходит этот поворот благодаря стартеру, который, по своей сути, является электродвигателем постоянного тока.

Мощность стартера определяется моментом сопротивления проворачиванию коленвала и его минимальной частотой вращения

При этом важность выполняемой им работы довольно сложно недооценить, ведь, несмотря на весьма скромные габариты, стартеру необходимо совершать действия, обеспечивающие начало вращения маховика и дальнейшего движения поршневой группы двигателя

У стартера ВАЗ 2110 механизм достаточно надежный: довольно длительное время в его работе не возникает практически никаких проблем. Неполадки обычно начинают возникать только примерно спустя лет пять-шесть после начала эксплуатации.

Что же еще необходимо знать о стартере «десятки»?

Несколько слов о стартере автомобиля ВАЗ 2110.

Стартер ВАЗ 2110 весьма схож со стартером ВАЗ 2108, но в то же время обладает некоторыми своими конструктивными особенностями. Важнейшая из них – наличие у сцепления «десятки» крепления с двумя отверстиями и шестерней, закрепленной на валу, прикрытой полуколпаком, в соответствии с ответной частью на КПП

Поэтому именно на эти элементы необходимо обращать свое внимание при покупке стартера для ВАЗа 2110

Схема стартера ВАЗ 2110.

1	вал привода
2	втулка передней крышки
3	ограничительное кольцо
4	шестерня с внутренним кольцом обгонной муфты
5	ролик обгонной муфты
6	опора вала привода с вкладышем
7	ось планетарной шестерни
8	прокладка
9	кронштейн рычага
10	рычаг привода
11	передняя крышка
12	якорь реле
13	удерживающая обмотка
14	втягивающая обмотка
15	тяговое реле
16	шток тягового реле
17	сердечник тягового реле
18	контактная пластина
19	крышка тягового реле
20	контактные болты
21	вывод «положительных» щеток
22	скоба
23	щеткодержатель
24	«положительная» щетка
25	вал якоря
26	стяжная шпилька
27	задняя крышка с втулкой
28	коллектор
29	корпус
30	постоянный магнит
31	сердечник якоря
32	опора вала якоря с вкладышем
33	планетарная шестерня
34	центральная (ведущая) шестерня
35	водило
36	шестерня с внутренними зубьями
37	кольцо отводки
38	ступица с наружным кольцом обгонной муфты

Стоит или не стоит ремонтировать стартер?

Ни для кого не секрет, что качество стартеров отечественного производства, а также комплектующих к ним, оставляет желать лучшего. Все дело в том, что станки предприятий, на которых изготавливаются стартеры, уже давно изношены, именно поэтому продукцию данных предприятий качественной никак не назовешь.

А вот стартер иностранного производства отслужит вам порядка пяти лет без признаков износа, что довольно неплохо, ведь отечественные аналоги могут выйти из строя уже через два года эксплуатации.

Основные неисправности, связанные со стартером.

Дефекты в цепи питания: стартеру не хватает электросилы для проворачивания необходимых элементов.
Разогрев обмоток и последующая порча изоляции — следствие длительного прокручивания стартера.
Выход из строя самого стартера – может произойти из-за неисправности втулок.

Кстати, ремонт самого стартера «десятки» пусть и не очень дорогой, однако он «продляет жизнь» данному устройству максимум на год-полтора, после чего ремонт требуется снова. Поэтому, дабы сэкономить свои силы и время, при наличии поломок у стартера лучшим решением будет просто приобрести новое устройство взамен старому.

Стартер ВАЗ 2110 — какой выбрать: с редуктором или без?

Решив осуществить замену стартера, многие владельцы машин отечественного производства сталкиваются с тем, что не могут решить, какое устройство им выбрать: с редуктором или без.

Так вот редукторный стартер – это стартер с маленьким мотором (он как раз и крутит редуктор), большими оборотами и меньшим током. От обычного его отличает: большой пусковой момент, высокая мощность, более чем на половину меньшая масса, улучшенная стартовая способность, увеличенный срок службы и неприхотливость в уходе.

Так что вывод, какой стартер выбрать для ВАЗ 2110, напрашивается сам собой, хотя, конечно, решать всегда только вам!

Видео

Работа электросхемы

Работает на бензиновом двигателе электронного зажигания, а система питания у Лада Приора инжекторная. Правильная подача топлива осуществляется благодаря электроконтроллеру, а воспламенение смеси происходит при помощи обычной искры. Все другие составляющие Приоры не являются первостепенными, поскольку они предназначены для обеспечения таких факторов, как безопасность и комфорт во время езды. В целом схема ВАЗ подразделяется на 2 категории:

Схема электропроводки основана на разъемных соединениях, за счет чего за довольно короткий срок осуществляется не только диагностика любых поломок Приоры, но и устранение неполадок.

Самостоятельный ремонт блока комфорта Приоры, возможно ли это?

Если вы никогда не сталкивались с пайкой, диагностикой печатных плат различной сложности и конфигураций, либо не имеете необходимого диагностического или паяльного оборудования, то вопрос ремонта лучше адресовать квалифицированным специалистам. При наличии вышеуказанных навыков и понимании причин неисправностей, самостоятельный ремонт производится достаточно часто. Связано это с тем, что постоянно выходят из строя различные микросхемы или чипы. К примеру, установив, что причина отказа работоспособности указателей поворота заключается в вышедшем из строя драйвере управления, всегда возможно приобрести новую деталь и просто перепаять ее взамен неисправной.

Неисправности, и их возможные причины

Если говорить о составных элементах самой печатной платы, то наиболее встречающиеся поломки связаны с: — обрывом линии связи W-Line; — перегоранием драйверов управления; — выгоранием контроллеров отвечающих за корректную работу; — выходом их строя транспондера; — значительным окислением контактов.

«Важно! Перед проведением любых работ связанных с электрикой, прекратите подачу питания, сбросив минусовую клемму аккумулятора»

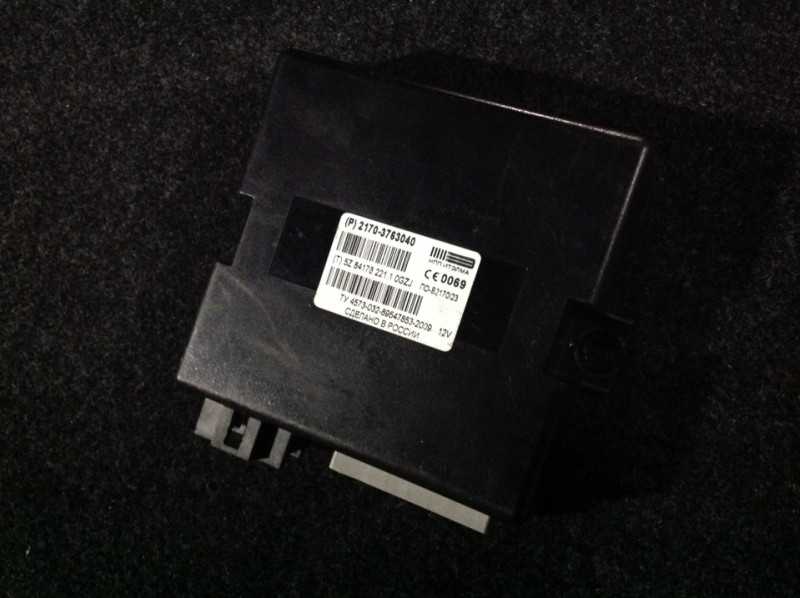

Описание блока управления электропакетом

Контроллер электропакета в Приоре представляет собой устройство, использующееся для контроля функциональности транспортного средства. Этот узел отвечает за работоспособность поворотников, электрических стеклоподъемников, освещения контрольного щитка, габаритов, туманок, подсветки в салоне, системы обогрева заднего стекла. Также это устройство обеспечивает нормальную работу фонарей заднего хода. Благодаря тому, что автомобиль оборудуется этим устройством, это делает его еще более практичным.

Приоровский контроллер управления электропакетом

Местонахождение

Управляющее устройство на Приоре расположено над электронным блоком управления мотором, в нижней части центральной консоли, посредине. Подключение девайса в данном случае осуществляется при помощи двух разъемов — силового и информационного. Силовой выход используется для подачи напряжения в управляющий блок, а информационный — за выполнение функций девайса. Также следует отметить, что управляющий блок защищен от внешнего воздействия грязи и влаги.

В целом это устройство представляет собой схему, установленную в пластмассовый корпус. Непосредственно сама плата включает в себя 15 чипов, при этом каждый из них выполняет определенные функции. Это — вся электрическая часть авто, включая электрические стеклоподъемники, датчики открытых дверей и систему управления наружными электрозеркалами (автор видео — канал CompsMaster).

Условия эксплуатации

Для того, чтобы узел работал в нормальном режиме, должны быть соблюдены определенные условия:

уровень температуры воздуха в салоне авто должен составлять от -45 до +40 градусов;
уровень влажности воздуха в салоне должен быть не более 90%;
параметр напряжения для нормальной работы должен варьироваться в районе 9-15 вольт;
уровень атмосферного давления должен составлять до 800 мм рт.ст.

Как показывает практика, зачастую неисправности в работе данного устройства появляются в результате его перегрева или отсоединения проводов или контактов внутри конструкции. Если вы столкнулись с проблемой выхода из строя девайса, в первую очередь нужно произвести его визуальную диагностику. Вполне возможно, что причину можно будет обнаружить, только посмотрев на девайс.

Особенности замка зажигания на Приоре

Замок зажигания Приора представляет собой узел, оснащенный противоугонным устройством и блокиратором повторного включения стартерного механизма. Как видно по схеме, напряжение от АКБ подводится к выходу 30 устройства зажигания ВАЗ. Для обеспечения защиты цепи узла в блоке предохранителей установлено реле К4. Когда ключ зажигания на Приоре устанавливается в положение 0, запорный стержень противоугонного механизма выдвигается. Ключ можно извлечь только в таком положении.

В разных положениях ключа активируются разные цепи:

I. В соответствии со схемой соединения проводов подключения, в этом положении активируется работа системы управления мотором, цепь возбуждения генераторного узла, оптика, аварийная сигнализация. Также включается приборная панель, система очистки лобового стекла, электрические стеклоподъемники, если их наличие предусмотрено комплектацией.
II. В этом положении работают все узлы, активированные в положении I, а также стартерное устройство (автор видео — Alexey Wolf).

Видео «Диагностика контроллера управления электропакетом»

Как в гаражных условиях произвести диагностику работоспособности контроллера электропакетом — смотрите на видео ниже (автор ролика — Вячеслав Кравченко).

Как отремонтировать блок управления электропакетом на Ладе-Приоре

«Лада-Приора» едет по городу. Вот перекрёсток. Нужный сигнал светофора. И совершается запланированный поворот. Рука водителя привычно нажала на подрулевой переключатель. Но мигания сигнальной лампы нет. Со всех сторон возмущённые гудки и крики. Повернул не подав сигнал! Водитель смущённо нажимает на кнопку аварийной сигнализации, чтобы остановиться и разобраться. Однако и здесь никакого отклика. Ага! Это, наверно, реле поворотов! Нужно поменять, и всё! Благо магазины автомобильных запчастей теперь повсюду. Но и здесь не всё так просто. Похоже, вышел из строя «электропакет» или как его ещё называют — блок комфорта «Приоры».

Основные функции выполняемые блоком управления электропакетом (блоком комфорта)

Фактически это устройство является многофункциональным компьютером управления. В его обязанности входит обеспечение работоспособности множества функций «Приоры»:

Электрические стеклоподъёмники.
Регулировка боковых зеркал.
Поворотная и аварийная сигнализация.
Противоугонная система.
Блокировка дверей с дверного пульта водителя.
Модуль освещения.

Столько опций, требуют точной работы контролёра комфорта «Приоры».

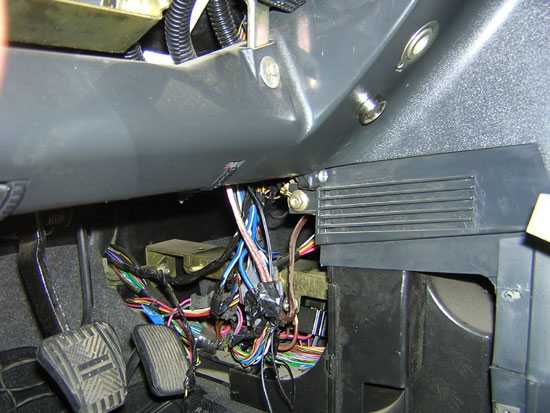

Расположение в салоне контролера комфорта

Надо знать, что здесь имеются два варианта расположения этого устройства:

На первых моделях «Приоры» он под «бородой».
На последующих, слева от монтажного блока.

Когда появились эти автомобили, блок комфорта установили в районе электронного блока управления. То есть, под «бородой». Если открыть декоративную пластмассовую крышку, находящуюся у левой ноги пассажира, то будет виден управляющий блок «Приоры» с приданными реле. Прямо над ними располагается блок комфорта (электропакет).

На последующих автомобилях этот узел расположили несколько по-иному. У левой ноги водителя, при снятой крышке панели приборов под рулевым колесом, находится узел предохранителей и реле. Или — монтажный блок. И уже за ним, у стенки кузова смонтирован электропакет. Доступ к нему довольно затруднён.

Снятие блока комфорта на новых моделях

Если следовать технологической инструкции завода изготовителя, это очень сложный и трудоёмкий процесс. Достаточно сказать, что по этой схеме нужно частично демонтировать всю панель приборов «Приоры». Конечно, опытные слесаря этого не делают.Процесс происходит следующим образом. Снимается минусовая клемма аккумулятора.

Внимание! Это необходимо делать при любых работах, связанных с электрооборудованием автомобиля. А особенно тех, которые управляются компьютером. Ремонт блока комфорта Лада Приора не работает стекло подъёмник

Ремонт блока комфорта Лада Приора не работает стекло подъёмник

После этого снять декоративную панель под рулём. Она закреплена снизу 3 пластиковыми поворотными запорами. Станет доступен монтажный блок. А вот теперь наиболее трудное. Понадобится ключ-колокольчик на 10. Это самый удобный вариант для этой работы.

Придётся лезть и нащупывать рукой. Как уже говорилось, контролёр электропакета прикручен за монтажным. Он ему перпендикулярен. Закреплён он двумя болтами с

головками на 10. Перед тем как их выкручивать, необходимо отсоединить три жгута проводки подключенные к блоку. Это несложно. И перепутать их при установке невозможно. У них разные варианты входа. После этого можно выворачивать крепёжные болты. Так как ушки на устройстве не замкнутые, а имеют свободный выход, один из болтов можно только отпустить на 3—4 оборота. И потом достать блок.

Важно! Узел выходит только в одном положении, и если не удалось его вытащить сразу, не стоит впадать в панику. Просто поворачивая его постепенно извлекать. Точно так же установить и новый

Точно так же установить и новый

Точно так же установить и новый.

Замена на первых Приорах

Это, вообще, простая операция. Снимается щиток с нижней части «торпеды» со стороны пассажира. Контролёр комфорта прекрасно доступен. Аналогично выкрутить крепёж, и извлечь устройство. Заменить новым. Единственно, жгуты проводов находятся со стороны водителя. Но там так же легко снять боковую панель, крепящуюся 1 болтом.

О ремонте блока комфорта

Это очень скользкий вопрос. Сразу стоит пояснить, обычному автолюбителю, даже нечего и пытаться это сделать. Для такой операции, нужно иметь под рукой как минимум профессиональный набор для пайки микросхем. А лучше — паяльную станцию. Никакая станция технического обслуживания не возьмётся за эту работу. Так что проще всё-таки заменить вышедший из строя узел на новый.

На приведённом ниже видео специалист проверяет исправность блока комфорта «Приоры».

СУЩЕСТВУЮТ ДВА ОТЛИЧИЯ

Быть водителем «десятки», к тому же не оказаться в прошлом. На сегодняшний день известно множество так называемых «машин времени», за рулем которых попадаешь на несколько десятилетий назад.

В конце 80-х большой популярностью славились автомобили «Ауди», «Ситроен», «Ровер» со своими приборными панелями с крупными клавишами по краям. В решении эргономики ВАЗ-2110 сконструирована не очень хорошо — рулевое колесо перекрывают индикаторные лампы на клавишах.

Был бы руль немного поменьше, может быть раньше так и планировалось сделать, однако запоздали с усилителем руля, зато унифицированная баранка подошла своевременно. В результате получили меньше расходов, а удобства не прибавилась. К тому же, большинство ВАЗ-2110, прошлогоднего года выпуска, были оборудованы аналогичным расположением приборов, схожих с панелью «Приоры», но само собой с различной панелью с отсутствием клавиш на козырьке.

Автомобиль ВАЗ-21104. выдержав подготовку перед продажей, визуально отличим от «десяток», на которых ездили иногда в редакцию. Нам обычно приходилось ставить максимальный рекомендуемый кастор, устанавливать растяжку, между опорами передних стоек. Тем самым происходила нормализация управления и реактивное усиление руля. Во время тестирования автомобиля можно удивиться столь замедленной реакцией и большим люфтом руля, ведь тест-драйвы ВАЗ так и должны проходить.

Автомобиль «Приора» с более жестким кузовом при кручении на 40%, однако ведет себя иначе. Не смотря на то, что электро-усилитель связан с такой же «медленной» рейкой, автомобиль не совсем шустрый в управляемости, но довольно таки выглядит вполне цельным, учитывая предположения его поведения в повороте. Можно сказать, что усилитель ведет себя нормально и обеспечивает уверенную реакцию в средних диапазонах скоростей. Однако, хотелось бы чего-то большего, когда в S-образных тесных виражах приходится работать рулем немного чаще. Предшественницы «Приоры» принимали к действию водительские команды. Может быть с подходящими шинами всё окажется намного лучше, но на «Приоре» установлены шины 175/65R14 вместо обещанных «185-х».

По сравнению с «десяткой» несомненно трансмиссионный шум стал гораздо менее слышен, к тому же стали тише и другие механические звуки. Отчетливо заметно хорошая робота над шумоизоляцией. Так же присутствует разница в моторах. Остался без похвалы агрегат ВАЗ-21124 (см. ЗР, 2004, №12). Не совсем хорошо осуществлена прибавка объема, нужная, чтобы вписаться в жесткие экологические рамки. Тяжеловат на средних и слаб на высоких оборотах шестнадцатиклапанник. Выяснилась, что нет большой разницы между 8-и и 16-и клапанными двигателями.

Движок у «Приоры» ВАЗ-21126, функционирует намного тише, а также разгоняется быстрее и на высоких оборотах намного шустрее.

Не предсказуемый результат показали замеры салона. Кузов а «Приоре» не изменился, а сидения стали выше на 30 мм в отличие от ВАЗ-2110. Высоким водителям придется немного туговато, нежели водителям среднего роста. Надежда на, что набивка на сидении просядет быстро. Надо выразить благодарность авторам пепельницы, так как, водитель севший за руль автомобиля «Приора» попрощается с курением. Пепельницей неудобно пользоваться, открывается с трудом, зато закрывается легче.

В общем, самое важное — это зазоры. Постоянная проблема с ними на «десятке», можно засунуть пальцы в щель по всей длине между капотом и кузовом почти на каждой машине. Можно вспомнить, замеряя максимальную скорость (ЗР, 2001, №7) самые крепкие щели добавляли скорость 2,1 км/ч

Штампы «Приоры» сконструированы по новому, так как более крупная часть недостатков ушла в прошлое. Это в основном заметно в отсутствии стыка между задним крылом и стойкой, который был постоянно закрыт

Можно вспомнить, замеряя максимальную скорость (ЗР, 2001, №7) самые крепкие щели добавляли скорость 2,1 км/ч. Штампы «Приоры» сконструированы по новому, так как более крупная часть недостатков ушла в прошлое. Это в основном заметно в отсутствии стыка между задним крылом и стойкой, который был постоянно закрыт.

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания

Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.
