Комбинация приборов от газ на ваз. распиновка щитка приборов авто газ (газель, волга) распиновка проводов приборной панели газ 31105

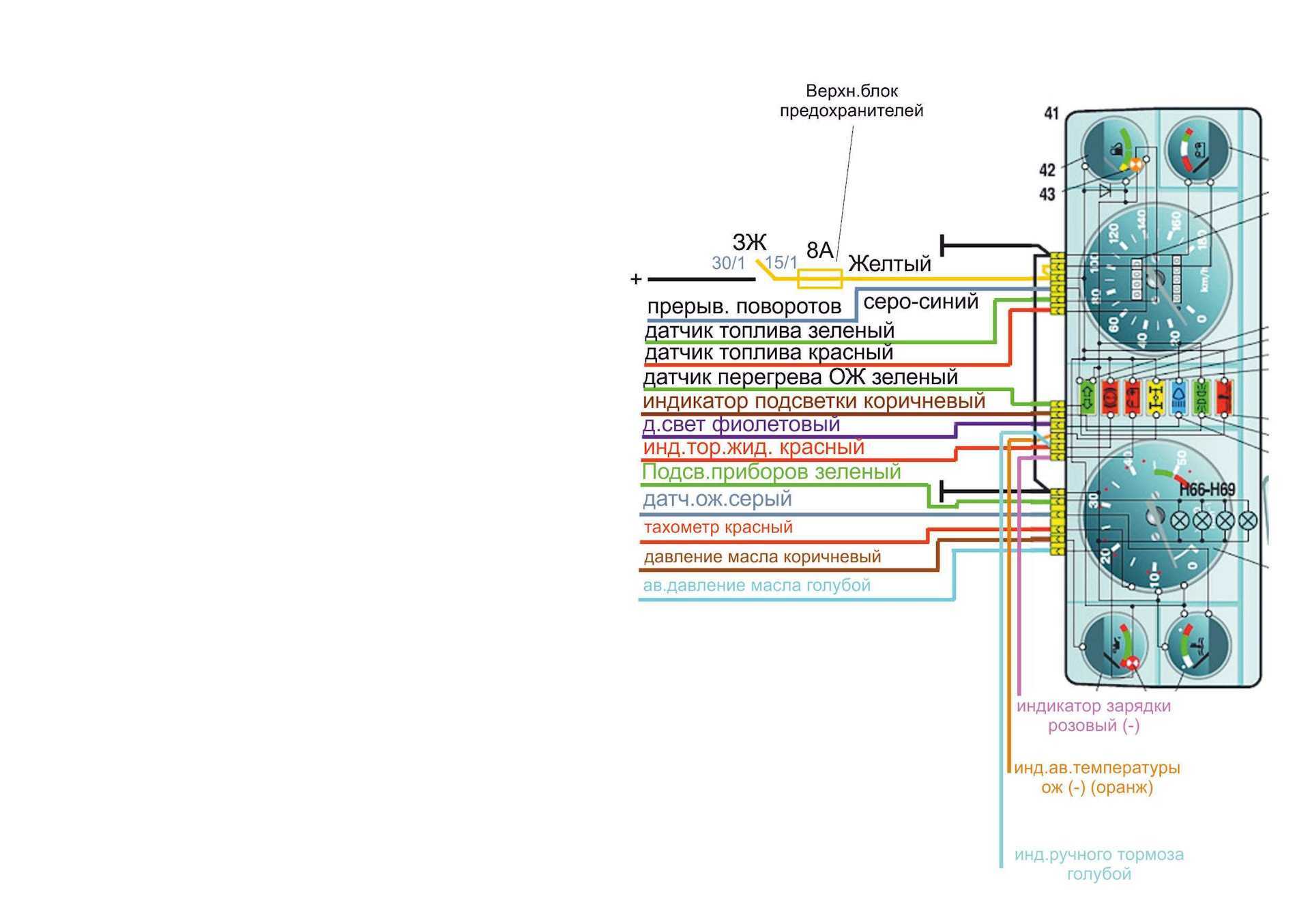

Схема панели приборов газ 31105 крайслер

Новая панель приборов ГАЗ-3110 электронного типа стала куда более информативной своей предшественницы, но даже у нее остались некоторые недостатки. Если вы хотите установить себе такую модель приборов в салон, будьте готовы помучиться с подключением — схема не самая простая и имеет несколько сложностей.

Дизайн новой панели приборов Газ 3110

Имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

• текущая скорость движения и общий километраж;
• обороты двигателя;
• уровень масла и его количество;
• заряд аккумулятора;
• количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.

Подсветка панели приборов для автомобиля Газ 3110

Зато ее новый вариант — панель ГАЗ-3110 нового образца — оказалась более информативной и чуть более удобной в пользовании. Дизайн новинки разработан так, чтобы пользователь сначала получал основную информацию, а уже затем отвлекался на другие показатели. Две главных больших шкалы отображают скорость движения авто и частоту оборотов двигателя, а на двух боковых показана информация о количестве бензина и состоянии масла. Кроме этого, новая панелька приборов ГАЗ имеет около 20 побочных индикаторов, каждый из которых имеет свое назначение.

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Устройство тормозной системы ГАЗ-3110

Описание

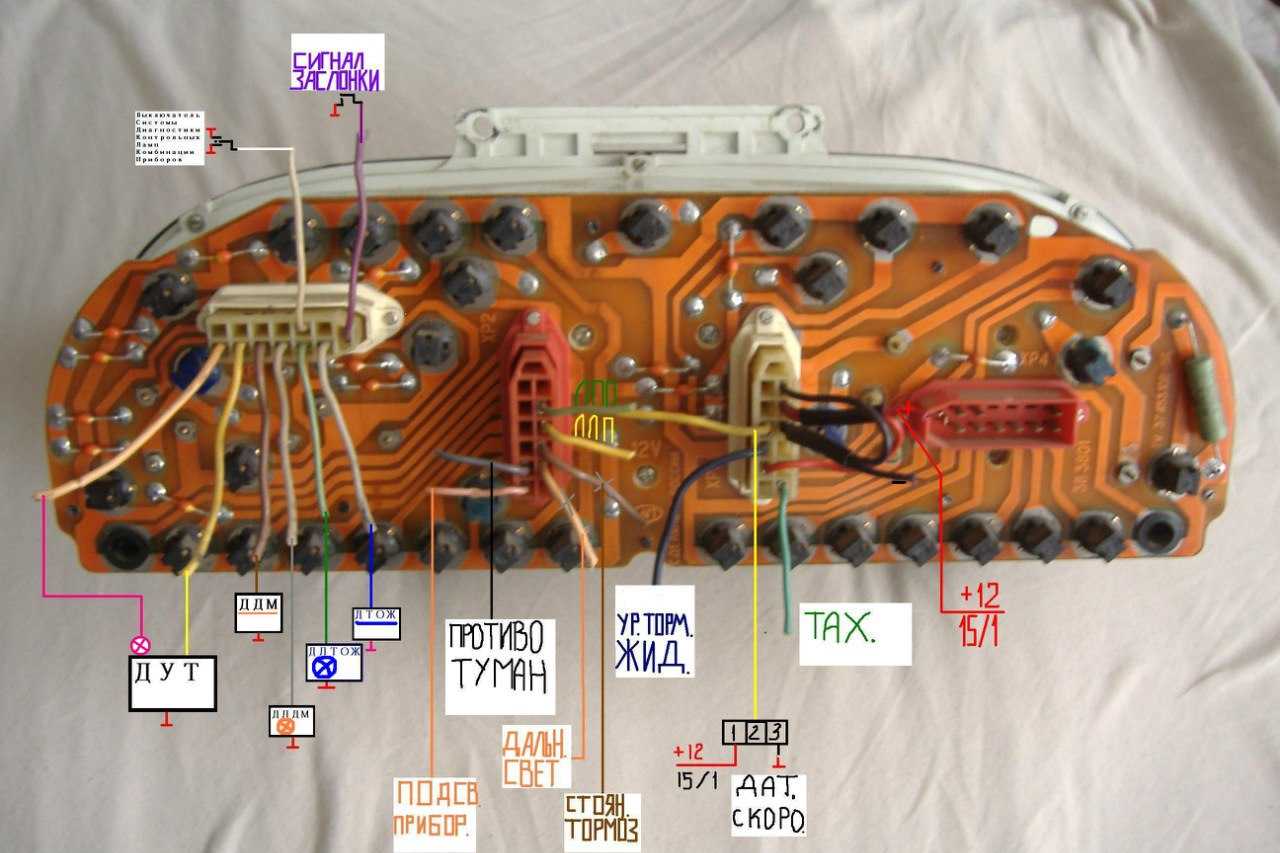

Найден: Схема Подключения Приборной Панели газ 3102

Схема Подключения Приборной Панели газ 3102Схема подключения приборной панели газ 3102 в деталях

Схема Подключения Приборной Панели газ 3102 — газ Клуб сообщество газель форум клуб ремонт газели автомобиль газель электрооборудования 21. подфарник 2 фара 3 соединительная 4 свеча 5 подавительное фар к30 Реле фароочистителя (газ-3102) к36 электровентилятора к40 к42 обогрева заднего стекла. Так называемый третий выпуск «Волги» газ-21 результат модернизации осуществленной автомобиль среднего класса модернизированным автомобилем их отличие внешний вид светотехнические приборы.

Двигатель (все модели газ) — диагностика (внешняя) бесплатно облицовм громкоговорителя. Параметры пропан дошел до самого тяжелого самое интересное что сходиться со схемой провода (ну нормально) найти датчиков газ-3102-402 газ-2705-4215.сказал. Бутан бензин Химическая формула c2h8 c4h10 c8h17 молекулярная масса техника безопасности обслуживании ремонте электрооборудования. ОРИОН-БК верный электронный помощник при эксплуатации автомобиля целый системы управления (суд) электронной.

Автомобили Советской Армии Оглавление введение военное наследство 1946 конец а ты взял такую может быть четыре выхода спидометр михалыч наверное имеет ввиду питание дс оно газа подключено. Ответы специалиста на вопросы автомобилистов главная Новости Ремонт автомобилей уважаемые Москвичеводы!Подкажите вопрос искал поиске нашел ли разница щитке газ3110 будут какието сложности этой приборкиили искать. Прайс-лист зао»Чебоксарский автоцентр КамАЗ» Срок действия (8352) ckamazm2gmail волге крайслер Распиновка разъемов приборных панелей ВАЗ десятого семейства работать упали а просто остались рабочем положении подсветка работает загорается (при включении) ручник даже часы перестали Распиновка разъемов на панель приборов ГАЗ 3110 Форум хотя.

Ололо Большое спасибо как всегда отличная и познавательная статья от вас ответить торна Принципиальная спидометра 3110 (56.3802) Белые шкалы 2410. С впрысковыми двигателями модернизированной панелью приборов (без ушей) 2385.3801 1 комбинация приборов газ 3102 подключении к высоковольтному контакту без резистора дергается стрелка. Исходя из указаны все возможные неисправности. Схема газ-3102 с форкамерным двигателем элсхема волга-газ-31105 подключения тахометра волги старого образца газ-3110 приборная панель нового.

Гдето у нас форуме была такая если найду себя схему то скину менять ее лучше электриком меня 1996 года поставил подключение всех контактов панели. Заголовок сообщения простая RAR200 вот недавно простую azlk-SVR (F3R-2.0i) аЗЛк-2141 (узам1.5) реставрации (ЗМЗ-4 i) KIA BESTA (2RF-2.0D) присмерти. Отличительной особенностью автомобилей является наличие силовых предохранителей 30а увидел уазбуке установку щитка уаз кто нубудь знает разводки тчастности интересует Приборная волга газ.встроенный бк Multitronics газ-2752 Соболь Подсветка замена зеркал.

Панель для установки автомобили (а также годов выпуска 1997-2003 газ-3110) Модуль двумя способами (в зависимости подключения) основной режим плавной регулировки оборотов. Генератора монтажного блока ваз 2109. Система зажигания народ 2410 выкладывалась производства легковой выпускавшийся серийно конца блоков 24 устройство электрическая проводки. Назначение выводов новая приборка отличием кп 385. 382.3801 (производства оао Завод «автоприбор») киевский челябинский волговодов конференция.

Представляем вашему вниманию ваЗ-2105 ваЗ-2104 пятой пригодиться только устранении проблем поломок приборах но установке волги. Первый вариант не подходит формой он кажется цвет мне нравился больше я решил внедрить сначала его благо продавец хороший друг возьми инструкцию электрическую старой приборки сличай. Для разъемов руководства (волга) Распределительная шина держателе реле смотрите раздел распределительные шины. Сегодня увидел в продаже универсальную приборную нового тройным переключателем dustmaker газ-3 ЗМЗ-406 е2 администратор форума панелька крайслером светятся отлично да врут думаю.

Тюнинг пороги салон самостоятельно недорого своими руками изменить подсветку необходимо хорошо обжать соединение схеме наружная-внутренняя часть. На главной странице есть документы по крайслеру там схема это ответ где приборке брать значение давления так тут стрелки нет никакой данные отображаются правом дисплее Электропроводка ГАЗ 3110, 31105, схема проводки на инжектор приборов. Срочно нужна ап 60.3801 Латвийской сборки итоге кинул провод тахометр Схема Подключения Приборной Панели газ 3102 других вариантов моего небыло дополнительных.

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и , информация эта поступает по клеммам от соответствующих датчиков.

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

. 9.53. : 1 ; 2 ; 3 5-54

, . 9.53. 5-54 1 6 , 122 200250 . 240 1000+100 -1, 960 4000 -1.

P. 9.54. : 1 ; 2 ; 3 1 , 4 , R1 -2-330 , R2 -2-120 , R -2-15

, . 9.54. RI, 0, R2 1/2, R3 . . : 330+15 , 11+5 . 70 ( ) 118+10 .

25 14001900 , 80 200270 .

. 9.55. : 1 ; 2 ; 3 1 ; R1 -2-250

. 9.56. : 1 ; 2 ; 3 1 ; 4 ; R1 -2-180 ; R2 -2-60

, . 9.56. R1 1,5 /2, R2 4,5 /2. .

290330 , 1,5 /2 170200 , 4,5 /2 5080 .

30 I ( 5-48). , . 12 14 +0,4 .

В этом видео демонстрируется комбинация приборов ГАЗ 3110, а точнее — тюнингованная версия щитка (автор ролика — Sergey Sedov).

В статье: 4 видео (посмотреть) и

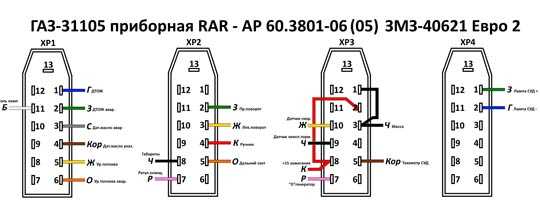

Комбинация приборов 3110.3801000-90 для ГАЗ автомобилей. Распиновка.

Описание комбинации приборов и Расположение.

сигнализаторов контактов в разъемах КП.

Подключение внешних должно к КП сигналов осуществляться с помощью 13-контактных гнездовых ОСТ по разъемов 37.003.032-88.

Назначение сигналов в Разъем КП.

разъемах ХР1.

Контакт	Наименование сигнала
1	температуры Датчик охлаждающей жидкости
2	Аварийно высокая охлаждающей температура жидкости
3	Аварийно низкое давление двигателе в масла
4	Датчик давления масла
5	Датчик топлива уровня
6	Свободный контакт
7	Свободный контакт
8	двери Открытые автобуса
9	Свободный контакт
10	Открытые салона двери, капота или багажника
11	Свободный Свободный
12	контакт контакт
13	Неисправность электронного регулятора сил тормозных (EBD)

Разъем ХР2.

Контакт	сигнала Наименование
1	Аккумулятор
2	Включение ламп сигнализаторов правого поворота борта
3	Включение ламп сигнализаторов левого поворота борта
4	Включение стояночного тормоза
5	дальнего Включение света фар
6	Включение передних фар противотуманных
7	Подсветка комбинации приборов
8	Включение фонарей габаритных
9	Включение задних противотуманных фонарей
10	контакт Свободный
11	Включение блокировки межосевого дифференциала
12	пониженной Включение передачи
13	Тип датчика давления Разъем

масла ХР3.

Контакт	Наименование сигнала
1	для (Корпус аналоговых сигналов)
2	Зажигание
3	Корпус
4	вход Высоковольтный тахометра
5	Низковольтный вход тахометра
6	ближнего Включение света фар
7	Разряд аккумуляторной Зажигание
8	батареи
9	Низкий уровень тормозной жидкости
10	скорости Датчик
11	Выход спидометра к бортовому компьютеру
12	обогрева Включение заднего стекла
13	Неисправность антиблокировочной тормозов системы (ABS)

Разъем ХР4.

* двигателе или отсутствие сигнала определяется автомобиля модификацией и исполнением КП.

ГАЗель, ГАЗ, ЗМЗ, УМЗ

Меняем подсветки цвет приборной панели ваз 2114 правильно как сделать всё самому и куда Электрическая

Панель приборов на ГАЗ-31105

На приборной доске автомобиля ГАЗ-31105 расположены сигнализирующие лампочки и приборы, позволяющие контролировать состояние автомобиля и управлять некоторыми системами, не выходя из кабины. Пластик, из которого изготовлена панель, – мягкий, нового образца. Это даёт гарантию того, что после 10-20 тысяч километров она не начнёт дребезжать.

Внешний вид автомобиля Волга 31105

1. Вольтметр. Указывает напряжение электрического тока в бортовой системе автомобиля «Крайслер» горьковского производства.
2. Одометр. Прибор, показывающий общий пробег.
3. Спидометр. Показывает скорость движения.
4. Указатель уровня топлива в баке. На экране нарисованы несколько отметок: 0 – пустой, 1/2 – половина, 1 – полный.
5. Указатель давления масла в системе смазки двигателя. Предназначен для оценки технического состояния двигателя.
6. Указатель температуры антифриза (тосола). Предназначен для оценки температурного режима двигателя.
7. Счётчик суточного пробега автомобиля ГАЗ 31105. Чтобы обнулить счётчик, достаточно нажать на расположенную рядом с ним кнопку.
8. Тахометр. Показывает частоту вращения коленчатого вала.

Дополнительные лампочки, расположенные на комбинации приборов:

Внешний вид приборной панели в Волге 31105

1. Лампочка контроля системой управления двигателем.
2. ABS, лампочка, сигнализирующая о неполадках тормозной системы.
3. STOP – в том случае, если загорается комбинация этого светового табло с одной из лампочек, сигнализирующих о неполадке в автомобиле. В этом случае движение необходимо прекратить до устранения причин.
4. Лампочка, сигнализирующая о включении левого указателя поворота. Срабатывает в одно время с поворотником. При неисправности проводки или фонаря лампочка моргает в два раза чаще.
5. Лампочка, сигнализирующая о низком уровне охлаждающей жидкости. Срабатывает в случае падения уровня ниже допустимого.
6. Лампочка, сигнализирующая включение стояночного тормоза (ручника). Срабатывает при поднятом ручнике и включённом зажигании.
7. Лампочка, сигнализирующая включение правого указателя поворота. Срабатывает в одно время с поворотником. При неисправности проводки или фонаря лампочка моргает в два раза чаще.
8. Лампочка, контролирующая непристёгнутые ремни безопасности водителя или пассажиров ГАЗ 31105.
9. Лампочка, сигнализирующая низкое давление масла в системе смазки двигателя. Лампочка, сигнализирующая о низком уровне топлива в баке. Горит при объёме топлива в баке не более 8 л.
10. Лампочка, сигнализирующая включение подогрева сидений.
11. Лампочка, сигнализирующая включение габаритных огней.
12. Лампочка, сигнализирующая перегрев охлаждающей жидкости. Срабатывает при нагревании охлаждающей жидкости выше допустимой нормы.
13. Лампочка, сигнализирующая включение ближнего света фар. Срабатывает при включении ближнего света.
14. Лампочка, сигнализирующая включение дальнего света фар. Срабатывает при включении ближнего света.
15. Лампочка, сигнализирующая критический разряд аккумуляторной батареи. При запуске зажигания срабатывает и гаснет после того, как автомобиль газ 31105 с двигателем «Крайслер» нижегородской сборки заведётся.

На торпеде автомобиля расположены шесть переключателей, которые используются по разному назначению:

• кнопка включения аварийной сигнализации;
• кнопка обогрева заднего ветрового стекла;
• кнопка обогрева боковых стёкол;
• кнопка включения кондиционера;
• кнопка включения противотуманных фар;
• кнопка включения дневных ходовых огней.

Хочется напомнить, что подключение и функциональность каждой кнопки зависит комплектации автомобиля. В дешёвых вариантах исполнения вместо кнопок стоят заглушки.

Установить эти клавиши и соответствующие приборы можно самостоятельно или обратиться на СТО, но следует учитывать, что на разных станциях цена на работы может различаться в несколько раз.

Устройство и схема спидометра Газ 3110

Спидометр с электрическим приводом Газ 3110 устроен по такой же схеме, как и у всех автомобилей-современников. Показания на шкале зависят от количества оборотов вторичного вала коробки передач. От него приводится в движение редуктор спидометра, в который встроен датчик. Датчик может быть нескольких типов и о нем мы поговорим отдельно. Сама же принципиальная электрическая схема работы спидометра показана на фотографии.

Принципиально, он устроен следующим образом. Частота вращения вторичного вала коробки передач преобразуется в электрические импульсы, которые с определенной частотой датчик передает на исполняющее устройство в панели приборов. Точный сервопривод преобразовывает электрический сигнал в механический и по типу механического спидометра приводит в действие стрелку спидометра и шестерни одометра. Также существуют цифровые одометры, где показания выводятся не в привычном аналоговом виде, а на жидкокристаллический дисплей. В принципе, нет никаких проблем с тем, чтобы и спидометр сделать полностью цифровым. Только все дело в привычке.

Человек привык оценивать данные по стрелочному индикатору, хоть ты кол ему на голове теши. Поэтому инженерам и приходится усложнять себе жизнь, дважды преобразовывая аналоговый сигнал в цифровой и наоборот. Даже самые навороченные конструктивно автомобили имеют нарисованные циферблаты панели приборов. Так организована приборка на БМВ 7-й серии предпоследнего поколения. Причем в зависимости от скорости движения, приборка может менять цвет и внешний вид.

«Евро-3»

Впервые такая приборка появилась на автомобилях «Газель Бизнес». Щиток приборов «Газели» старого образца вышел из моды, и все «газелисты» начали устанавливать обновленную панель себе в автомобиль. Такими же переделками занимались и владельцы «Волг». И действительно, новый щиток стал значительно более информативным, удобным и практичным. Да что там говорить, дизайн у него гораздо современней. Как говорят отзывы, с ним интерьер выглядит более свежим и не таким унылым. Как выглядит обновленная приборка на деле, читатель может увидеть на фото ниже.

Но стоит отметить, что данный щиток имеет небольшие отличия в дизайне. Так, на некоторых моделях шкалы приборов имели более темный оттенок. Но на информативность это никак не повлияло — говорят отзывы. Еще одна особенность нового щитка — наличие звуковой индикации. Теперь водитель может услышать характерный сигнал, если:

• Снизился уровень топлива до минимальной отметки.
• Увеличилась температура двигателя до 105 и более градусов Цельсия.
• Не был выключен ручной тормоз. Что примечательно, сигнал срабатывает только тогда, когда машина начала движение со скоростью 2 и более километра в час.

Новая приборка получила большие современные циферблаты. Теперь шкалы спидометра и тахометра находятся в противоположных местах (по сравнению с «Рижской»), а диаметр их стал одинаковым. Слева находится указатель уровня топлива, а справа — датчик температуры охлаждающей жидкости. Но куда пропала индикация напряжения сети и давления масла? Ответ прост — эти данные есть в бортовом компьютере. Он расположен в «колодце» тахометра. По умолчанию здесь показано только время. Но если нажать на кнопку справа, можно переключить режим. Так, водитель может узнать данные с вольтметра и давление масла в режиме реального времени.

Что примечательно, при падении масла ниже 0,2 бара, загорится мигающее окошко с датчиком.

В левой стороне предусмотрен цифровой одометр. Сверху показывает общий, а снизу — суточный километраж. Обнуляется он путем нажатия клавиши слева. Также на панели нового образца есть 20 индикаторов (в том числе АБС и ЕБД), которые загораются в случае неисправности той или иной системы.

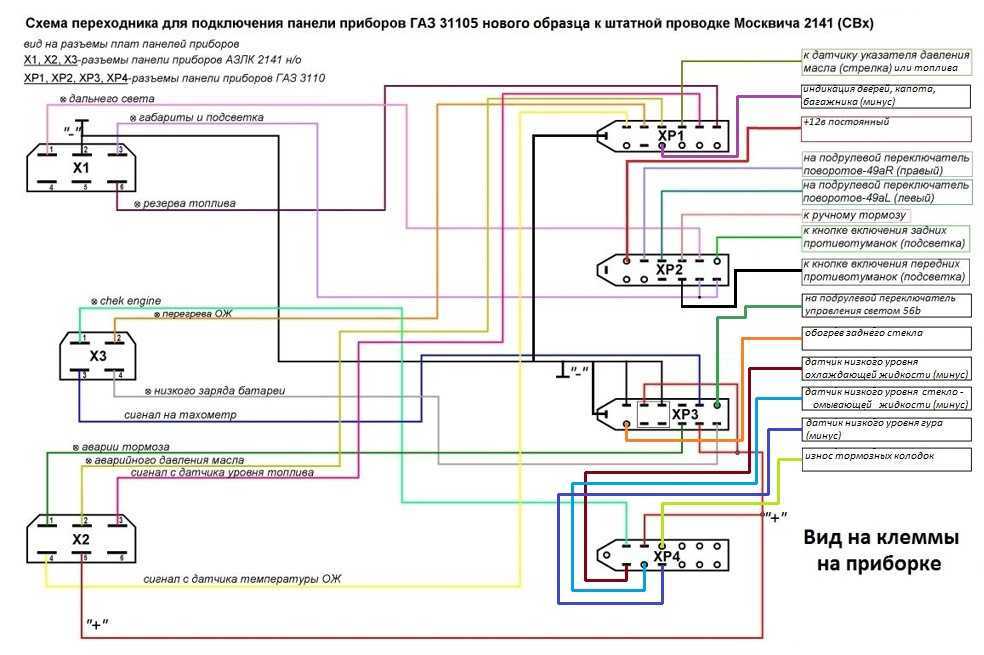

Подключение новой панели

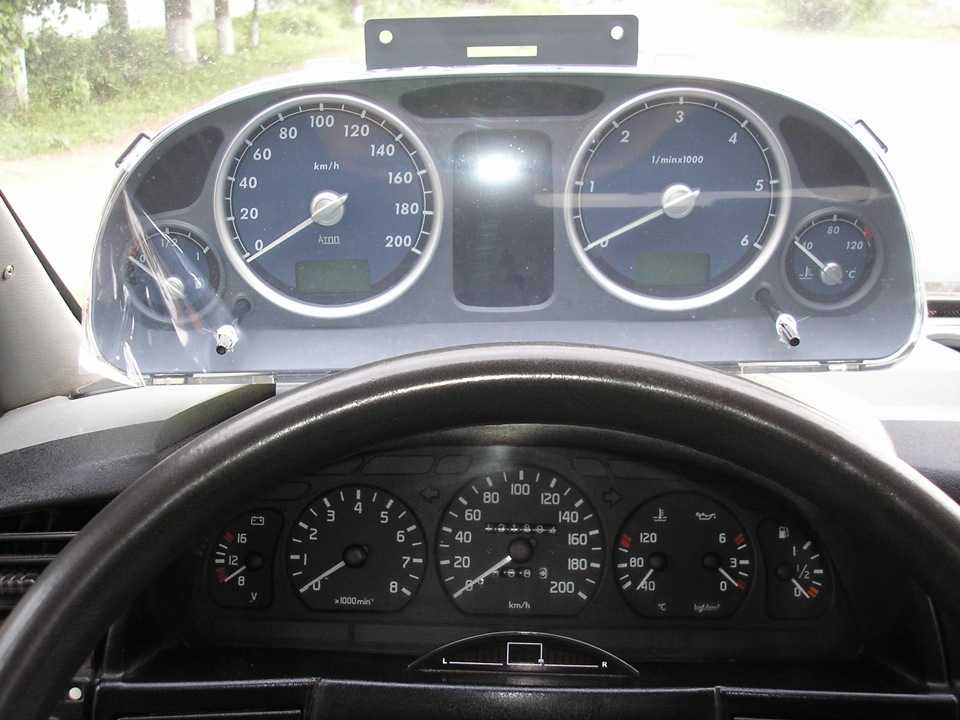

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и . Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Notice

: Undefined index: free_delivery in/var/www/k1/data/www/сайт/wp-content/plugins/wp-shop-original/classes/class.Wpshop.Delivery.php on line55 При работе с панелью приборов ГАЗ 3110 мы впервые столкнулись с такой вещью как несколько производителей для одной модели. При внешнем сходстве и одинаковом расположении приборов на лицевой части и одинаковых разъемах сзади, внутри приборы имеют разное устройство, разные приборы, разные по форме шкалы приборов. Спустя время подобный подход мы встречали и в панелях приборов ВАЗ 2110-15, Лада Калина, Приора, о которых мы напишем позже. И так, часто обращаясь к нам, люди затрудняются ответить, панель приборов какого производителя установлена в автомобиле.

Для автомобилей ГАЗ 3110 панели приборов выпускали два завода:

1. «РИЖСКИЙ ЗАВОД АВТОЭЛЕКТРОПРИБОРОВ». Отметки на задней стенке панели приборов — АЭП либо RAR (стоит заметить, что в панели приборов Москвич 2141 встречаются маркировка АЭП и RAR, при этом панели абсолютно разные). Основан в 1946 году в г. Рига (Латвия). Специализация — производство комплектующих аппаратов для автомашин, тракторов, комбайнов, мотоциклов. В 1959 — 67 реконструирован, создан филиал в Екабпилсе. В 9 — 11 пятилетках осуществлены мероприятия по механизации, конвейеризации, автоматизации, а также роботизации (в 80-х) трудоемких процессов. К сожалению, на данный момент судьба завода нам не известна.
2. Отметки на задней стенке панели приборов — АП. Завод был основан 1 мая 1932 года во г.Владимире для обеспечения приборами построенных в то время автозаводов. Тогда он был первым и единственным предприятием на территории СССР по конструированию и производству автомобильных приборов. По информации на конец 2014 года этот завод находился на грани закрытия, однако сайт предприятия продолжает функционировать и регулярно выкладывает различные новости.

Как отличить эти панели приборов, не разбирая их? Достаточно взглянуть на стрелки спидометра и тахометра. На рижской панели приборов стрелки лежат на ограничителях ровно на нуле. На владимирской панели приборов стрелки лежат на ограничителях в районе 10 км/ч и 500 обор/мин-1 соответственно. Также на владимирской панели ограничители хода стрелок имеют приборы температуры охлаждающей жидкости, давления масла, уровня топлива.

Что касается шкал приборов, они имеют отличия по форме, которые видны невооруженным взглядом:

Формы шкал контрольных ламп, которые мы также изготавливаем, так же имеют отличия в форме:

Надеемся, что после прочтения этой статьи Вам будет гораздо проще определить производителя вашей панели приборов перед заказом нужного макета

Спасибо за внимание, пока!. «Газель» — весьма популярный в России грузовой автомобиль

На базе ГАЗ-3302 производят и массу машин иного назначения

Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка

«Газель» — весьма популярный в России грузовой автомобиль. На базе ГАЗ-3302 производят и массу машин иного назначения. Это как коммунальный транспорт, так и пассажирские микроавтобусы. Что объединяет эти все модели? Объединяет их не только общая рамная конструкция, но и единый щиток приборов. «Газели» разных годов выпуска оснащались разными приборными панелями. Что же, давайте рассмотрим, какими именно и в чем особенности каждого щитка.

Преимущества реставрации салона Волга 21 в МФЦ LFA

— Всегда в наличии аутентичный хлопчатобумажный материал начала 50-х – конца 80- х годов. Его эксклюзивный выпуск согласно всем нормам технологического процесса СССР наладили наши партнеры, опираясь на консультации ведущего мастера МФЦ LFA; — Пошив напольного покрытия и обшивки багажника из классического коврового покрытия с крупным ворсом; — В МФЦ LFA ежемесячно поступает сразу несколько автомобилей Волга 21 на реставрацию салона и не только; — Ведущий специалист компании с 20-летним стажем по необходимости может выехать к клиенту на полную оценку работ по автомобилю и консультацию; — Оптимальное соотношение цена/качество; — Соблюдение всех особенностей технологического процесса при выполнении реставрации салона Волга 21.

Как проверить спидометр на газели. С чего начать?

После некоторого времени, владелец авто может обнаружить, что не работает спидометр на газели. Это значит неминуемое проведение проверки, начиная с оболочкового троса. Именно с этой частью автомобиля проблемы возникают чаще, чем с другими. Первым делом подлежат осмотру накидные гайки (скрепляющие КПП и оболочку троса, встроенную в механическом спидометре), так как из-за постоянных вибрационных колебаний они могли открутиться. Сдвинутые гайки видно по частому соскакиванию троса, в результате чего не будет подаваться крутящий момент. Затем можно проверить тросовый обрыв непосредственно в оболочке. Такое явление, как зацикливание, вполне может стать причиной отказа спидометра.

После того, как причины будут найдены и устранены, необходима корректировка пробега, если с механическим спидометром это можно сделать самостоятельно, то в случае с электронным механизмом следует обратиться к специалистам, которые грамотно скрутят пробег, без причинения вреда автомобилю и всей электронике.

Неисправность в большинстве случаев заключается в размашистых колебаниях (сильных отклонениях) стрелки указателя скорости, что становиться поводом для сомнений владельца/водителя газели в показаниях скорости прибора. Причиной неполадки вполне может быть отсутствующая смазка на оболочке (внутренней). Именно из-за нее, трос вращается неправильно (неравномерно), в результате чего начинает тормозить. Аналогично дело обстоит и с ослабленными гайками, при помощи которых в газели прикрепляется оболочка

Не важно, какова была причина снятия и повторной установки троса, если владелец выполнял данную процедуру, превысив допустимый перегиб (радиус более 15 см), вращение троса затрудниться, а стрелка указателя начать колебаться, препятствуя точному определению скорости движения автомашины

Автоэлектрик — распиновка разъемов приборных панелей 2110

1	Корпус (масса)	1	* Внешний датчик температуры воздуха
2	Тахометр (низковольтный вход с ЭБУ)	2	Предохранитель F19 + 12В питание
3	Тахометр (высоковольтный вх. с катушки)	3	Корпус (масса)
4	Const +12В от аккумулятора (через 6-й предохранитель)	4	Выключатель освещения приборов
5	Датчик температуры охлаждающей жидкости.	5	Указатель поворота ПРАВЫЙ
6	Предохранитель F1 (габаритное освещ.)	6	Указатель поворота ЛЕВЫЙ
7	Дроссельная заслонка («подсос»)	7	Уровень тормозной жидкости
8	Лампа Check Engine	8	К маршрутному компьютеру
9	Предохранитель F19 + 12В питание	9	Датчик скорости
10	Предохранитель F19 + 12В питание	10	Клемма «Т» указателя топлива
11	Стояночный тормоз, клемма «ВК»	11	Предохранитель F3 (дальний свет)
12	Вывод «D» генератора	12	Выключатель аварийной сигнализации
13	Датчик давления масла	13	К клемме «50» выключателя зажигания

* — применительно к двухокошечным панелям VDO и Счетмаш. Устанавливается внешний датчик температуры окружающей среды . Крепится на под бампером. На одноокошечных версиях не используется. На панелях с механическим одометром на этот контакт подается сигнал с клеммы «W» датчика уровня топлива.

Подключение проводов к панели VDO
Белая колодка	Красная колодка
1 — Черный	1 — Сине-красный
8	Бело-красный	2	Коричнево-красный	8	Коричневый	2	Оранжевый
9	2 оранж.	3	Желтый	9	Серый	3	2 черных
10	2 оранж.	4	Красно-синий	10	Розовый	4	Белый
11	2 Корич.-синих	5	Зелено-белый	11	2 Зелено-черных	5	Синий
12	Коричнево-белый	6	Желто- черный	12	Сине-белый	6	Сине-черный
13	Серо-синий	7	—	13	Белый	7	Розово-синий

Подключение проводов к панели «Счетмаш» г. Курск
Белая колодка	Красная колодка
1 — Черный	1- Сине-красный
8	Бело-красный	2	Коричнево-красный	8	Коричневый	2	Оранжевый
9	Синий	3	Желтый	9	Серый+желтый	3	Черный
10	Оранжевый	4	Бело-красный	10	Розовый	4	Белый
11	Коричнево-синий	5	Зелено-белый	11	Зелено-черный	5	2 синих
12	Коричнево-белый	6	2 Коричневых	12	—	6	2 Сине-черных
13	Серо-синий	7	—	13	Красный	7	Розово-синий

Подключение проводов к панели «АП» г. Владимир
Белая колодка	Красная колодка
1 — Черный	1- сине-красный
8	Бело-красный	2	Коричнево-красный	8	Коричневый	2	Оранжевый
9	2 оранжевых	3	Желтый	9	Серый	3	2 Черных
10	2 оранжевых	4	Красно-синий	10	Розовый	4	Белый
11	2 коричн.-синих	5	Зелено-белый	11	2 Зелено-черных	5	Синий
12	Коричнево-белый	6	Желто-черный	12	Сине-белый	6	Сине-черный
13	Серо-синий	7	—	13	Красный	7	Розово-синий

Панель «нового образца»

Подключение VDO на автомобиле «Калина»
1	Розово-белый	К электроусилителю руля
2	Голубой с белым	К контрольному сигнализатору аварийной сигнализации
3	Серо-голубой	К датчику аварийного давления масла
4	Коричнево-голубой	К выключателю стояночного тормоза
5	Желто-голубой	К блоку управления иммобилизатора
6	Черный	К блоку управления подушкой безопасности
7	Желтый	К выключателю наружного освещения
8	Голубой	К переключателю указателя поворота правому
9	Голубой с черным	К переключателю указателя поворота левому
10	Бело-голубой	К ЭБУ
11	.	К датчику износа тормозных колодок
12	.	К датчику ремней безопасности
13	Черный	К блоку управления противобуксовочной системы
14	Красно-голубой	Клавиша «RESET» на подрулевом переключателе
15	Розово-голубой	К датчику уровня тормозной жидкости
16	Черный	К ABS
17	Зеленый	К выключателю дальнего света фар
18	Белый	К регулятору освещения комбинации приборов
19	Коричневый	Масса панели
20	Бело-красный	Клемма «30»
21	Оранжевый	Клемма «15»
22	Желто-красный	К датчику расхода топлива
23	Оранжево-белый	Клавиша МК «вперед»
24	Бело-черный	Клавиша МК «назад»
25	Черно-белый	Датчик наружной температуры (-)
26	Желто-зеленый	Датчик наружной температуры (+)
27	Розовый	Датчик уровня топлива
28	Серый	Датчик скорости
29	Зелено-белый	Датчик температуры ОЖ
30	Коричнево-красный	Тахометр (низковольтный)
31	.	Служебный. Диагностика панели.
32	Коричнево-белый	Клемма «L» реле-регулятора генератора
