Щиток приборов на ниве шевроле: знакомство, диагностика и идеи для тюнинга

Расположение жгутов и разъемов ВАЗ-2123

При ремонте электрооборудования автомобиля иногда приходится проверять всю проводку. Для этого нужно представлять, как она проходит по кузову. Вся проводка в основном спрятана под обшивкой и под облицовочными панелями.

На схемах жгутов можно посмотреть, как она проходит. Также эти схемы могут хорошо выручить при переброске электрожгутов с кузова на кузов, когда необходимо поменять кузов. В основном проводка всех автомобилей делится на три основные части. Это жгут проводов моторной части или еще его называют жгут передний. Жгут задний – это жгут салона автомобиля. И жгут приборной панели. К дополнительным жгутам относят жгуты проводов дверей и другие жгуты. В зависимости от силы тока применяются провода в жгутах разного сечения. Самые сильные провода стоят на соединении аккумулятора со стартером и генератором. В системе зажигания применяются специальные провода высокого напряжения, которые выдерживают напряжение до 40000 вольт.

В передний жгут моторного отсека входят три жгута. Жгут соединительный аккумулятора со стартером и генераторной установкой. Жгут системы управления и контроля работы силовой установки. И жгут освещения, сигнализации и стеклоочистителей. Задний жгут обслуживает системы сигнализации и освещения задних фонарей, фонарей салона, топливного модуля и т д. Все жгуты между собой соединяются в общую схему с помощью соединительных колодок. Так как система автомобиля имеет однопроводную схему, то минусовой провод жгутов проводов крепится к кузову автомобиля. Как правило, минусовой провод имеет черную изоляцию

При монтаже или проверки электрических соединений нужно обязательно обращать внимание на подсоединение массового провода. Во многих случаях из-за окисления контакта возникает та или иная неисправность в электрике

На рисунках ниже представлены схемы расположения жгутов проводов автомобиля ВАЗ-2123.

1. Жгут проводов задний 2123-3724210-60	2. Жгуты проводов зажигания 2123-3724026-80; Передний 2123-3724010-50; соединительный АКБ и стартера 2123-3724070
3. Жгут проводов зажигания 2123-3724026-80	4. Жгут проводов передний 2123-3724010-50
5. Жгут проводов передней левой двери	6. Жгут правой передней двери 2123-3724550-20
7. Жгут проводов левой/правой задней двери 2123-372450-10	8. Жгут проводов задний дополнительный (двери багажника) 2123-3724558

9. Жгут проводов панели приборов 2123-3724030-90

рис. 9

Принципиальные схемы жгутов проводов представлены в следующих статьях.

Электросхема NIVA ответственная за питание оборудования, встроенного в задние двери

Здесь все оборудование также находится зеркально. Элементы и проводки полностью дублируют противоположную строну:

• 1/2 – выходы для кормового жгута кабелей;
• 3/6 – клеммная колодка запитки мотора редуктора блокировки дверей;
• 4/5 – концевые выключатели положения дверей.

• 1 – устройство основного освещения;
• 2 – монтажный короб предохранителей;
• 3 – регулятор переключения света фар головной оптики;
• 4 – часть выключения зажигания;
• 5 – выключатели головного освещения;
• 6 – обозначение в комбинации приборов участка ответственного за включение дальнего света;
• К4/5 – защитные реле включения дальнего и ближнего режима головной оптики;
• А – клеммные выводы, идущие к источнику питания цепи.

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

А еще интересно: Загорелся индикатор батареи

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Замена.

Чтобы снять ДС необходимо установить автомобиль на ровную площадку. После этого лучше всего отключить клеммы аккумуляторы, чтобы избежать появления ошибок в БК.

Отсоединяем клеммы проводов, для этого нужно нажать на пластиковый фиксатор на колодке. После этого при помощи ключа выворачиваем датчик из посадочного места. Если выкрутить его сразу не получается, то не рекомендуется применять излишнее усилие. Нужно обработать резьбовое соединение средством WD-40, подождать несколько минут и продолжить демонтаж.

Установка нового ДС производиться в обратном порядке. При покупке новой детали необходимо обращать на внешнее состояние: контакты должны быть обработаны достаточным количеством лака, поскольку это защищает от попадания влаги. После выполнения работ необходимо обнулить ошибки бортового компьютера для того, чтобы убрать ошибку CHECK ENGINE.

А еще интересно: Как определять проблемы Нивы на слух и запах

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Что делать в случае поломки

При обнаружении серьезных проблем производитель рекомендует немедленно загнать машину на ремонт. Эксплуатация машины с неисправной электрической частью может стать причиной серьезных дефектов или возникновения аварийных ситуаций на дороге. Также при езде со сломанными осветителями или габаритами сотрудники ГАИ могут выписать штраф или предупреждение.

Электросхема Нива Шевроле отличается от проводок аналогичных моделей благодаря своей простоте и легкости ремонта. В устройстве нет высоко сложных агрегатов и деталей, которые проблематично заменить. Благодаря примитивности конструкции, пользователь может самостоятельно починить машину, без привлечения сторонних специалистов.

Система зажигания

За основу работы двигателя внутреннего сгорания, устанавливаемого на автомобиль ВАЗ 2121, взята классическая схема, видео работы которой демонстрируется на курсах вождения:

1. Генератор вырабатывает электрический ток;
2. Катушка зажигания повышает его мощность;
3. Распределитель зажигания подает электрические импульсы на свечи в момент достижения поршнем ВМТ;
4. Свечи производят поджиг топливовоздушной смеси в цилиндрах двигателя.

Заводская схема проводки ВАЗ 2121: элементы системы зажигания

На фото представлены следующие компоненты:

1. С поз. 3 по 12 – катушка зажигания и ее структура;
2. С поз.13 по 20 – свеча зажигания;
3. С поз.21 по 42 – распределитель зажигания (трамблер).

Справочно: Отдельно изображен бегунок трамблера, отвечающий за замыкание контактов с высоковольтными проводами, идущими на свечи каждого из цилиндров. На представленной схеме он обозначен поз. 41-45.

Модернизация двигателя

Полноприводная трансмиссия ВАЗ 2121 помимо существенных преимуществ, имела и недостатки бытового плана. В частности:

1. Расход топлива был достаточно большим в сравнении с легковыми автомобилями (13,4 литра на 100 км в городских условиях и на бездорожье);
2. Это отражалось на эксплуатационных расходах – цена 1 км обходилась владельцам намного дороже. Да и мощность существующего двигателя для суровых условий бездорожья была недостаточной.

Справочно: автопроизводитель за счет модернизации существующего двигателя, увеличил его технические параметры. В частности, объем вырос с 1480 куб. см до 1680 куб. см. Автомобили с таким силовым агрегатом получили заводской индекс ВАЗ 21214.

Увеличение рабочего объема двигателя и применение бесконтактной системы зажигания привело к необходимости модернизации электрической схемы в подкапотном пространстве. Замена проводки ВАЗ 2121 решала эту задачу сполна.

Электропроводка ВАЗ 21214 устанавливаемая на автомобиль с двигателем 1680 куб. см

Модернизация системы зажигания

Поскольку за мощность искрообразования традиционно отвечает высоковольтная катушка, то автопроизводителем вносились изменения в ее работу. В частности, проводка на ВАЗ 2121 дополнялась жгутом, соединявшим коммутатор и остальные узлы системы зажигания.

Бесконтактная система зажигания ВАЗ 21214

Данная заводская инструкция содержит:

1. Замок зажигания, выполняющий роль выключателя электрической цепи с выводами 30/1 и 15;
2. Реле зажигания с выводами 85,86,30 и 87;
3. Коммутатор с клеммной колодкой на 6 контактов;
4. Модернизированная катушка зажигания с выводами «Б» и «К»;
5. Трамблер (распределитель зажигания);
6. Свечи.

Панель приборов

Для последующих модификаций ВАЗ 2121 была основательно переработана панель приборов. В частности изменился дизайн и расположение контрольных ламп, а также появились новые шкалы на указателях панели приборов.

Оригинальная схема электропроводки ВАЗ 21214 – жгут панели приборов и контрольных ламп

Выводы: автомобиль ВАЗ 2121 владельцы часто обслуживали своими руками. А обслуживание электрических систем невозможно без оригинальных схем. Особенно это касалось модернизированных версий, где вносились изменения в схему работы узлов и агрегатов.

Электропроводка ВАЗ 21213: нюансы работы

О том, насколько своевременным оказался первый отечественный внедорожник с несущим кузовом написано немало. Еще больше высказано самими владельцами автомобиля «Нива», практически обожествлявшим его возможности. Все что требовалось им для эксплуатации – наличие запчастей и инструкция по обслуживанию транспортного средства.

Популярность модели трудно переоценить – 28 лет в строю

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя	Система впрыска	Система зажигания	Мощность, л.с.	Заводской индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–21210
1,7 л	карбюраторная	классическая	80	ВАЗ 21213-1000260
1,8 л	карбюратор 21073 типа «Солекс» либо инжектор	бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный впрыск топлива	бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2	83	ВАЗ-21214-20
1,9 л	дизель XUD-9SD	—	—	ВАЗ-21215

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Справочно: Код на блоке ВАЗ 21213 и ВАЗ 21214 всегда начинается и заканчивается символом *(звездочка). Поэтому, маркировка блока для указанных моделей состоит из десяти символов.

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

Справочно: В России и странах СНГ автомобиль с дизельным двигателем официально не продавался. Цена на внедорожник была выше легковых моделей, но это не останавливало покупателей, стремившихся к свободе передвижения.

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.

Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Обратите внимание! Применяемая схема электропроводки Нива ВАЗ 21213 имеет отличия от других модификаций. В частности, на карбюраторной модели не защищены цепи заряда аккумуляторной батареи и зажигания

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

• На ВАЗ 21213 устанавливался генератор модели 371.3701;
• На ВАЗ 21214 устанавливалась модель генератора 9412.3701.

Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения.

Схема электрического генератора карбюраторной версии автомобиля «Нива»

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.

Жгут проводов «Нивы» для установки в подкапотном пространстве

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Электрическая схема подключения вентиляторов «Нивы»

В заключение

Имя автомобиля «Нива» говорит само за себя. А любовь автовладельцев обеспечивает долгие годы его эксплуатации. И мы надеемся, что предложенные схемы помогут в этом. Удачи на дорогах!

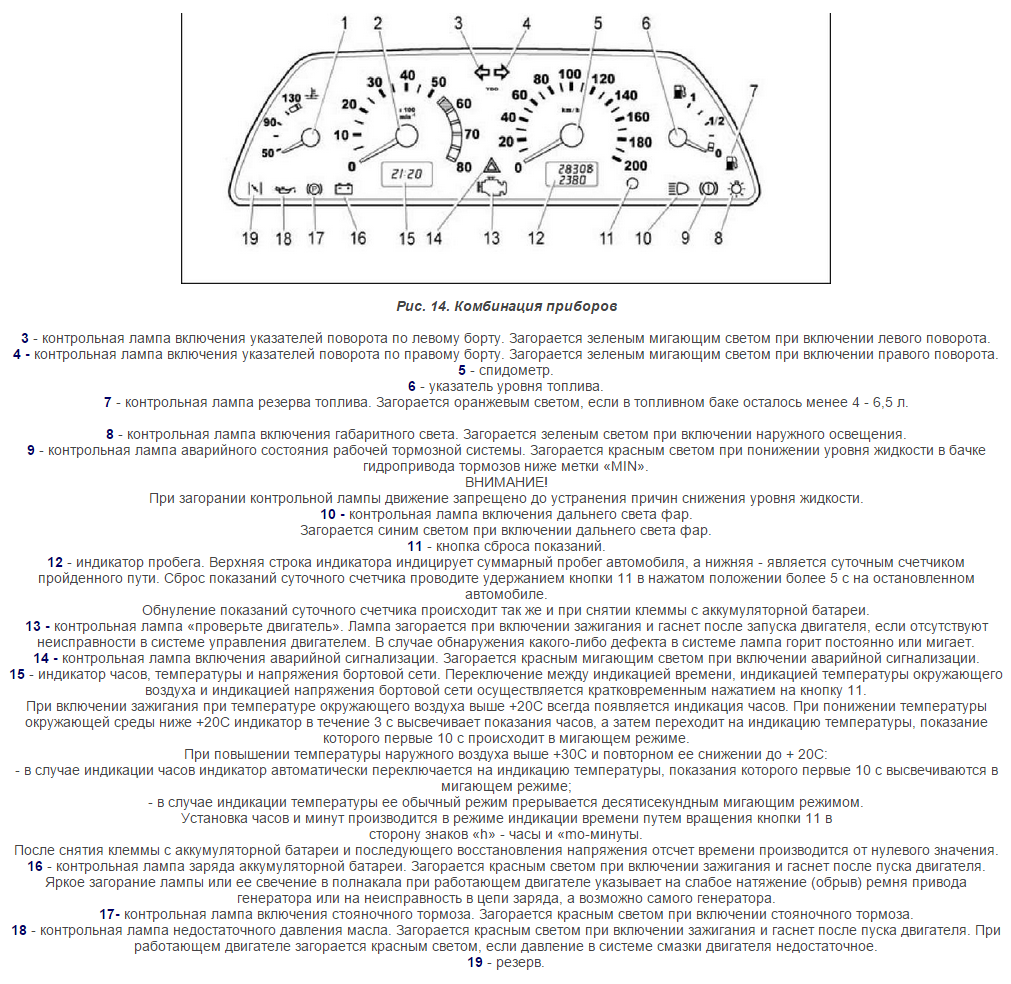

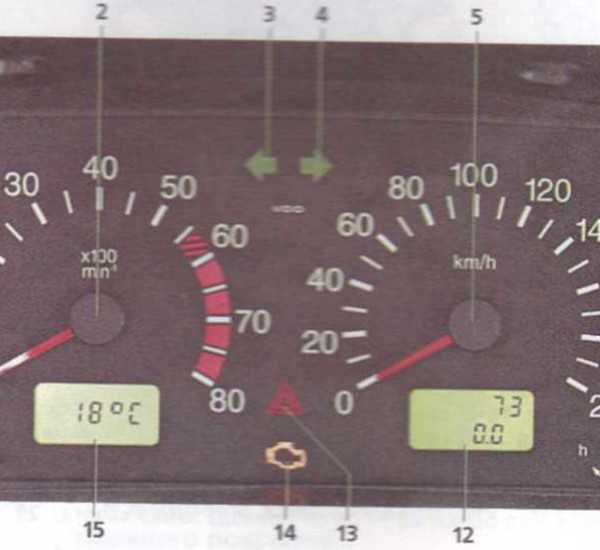

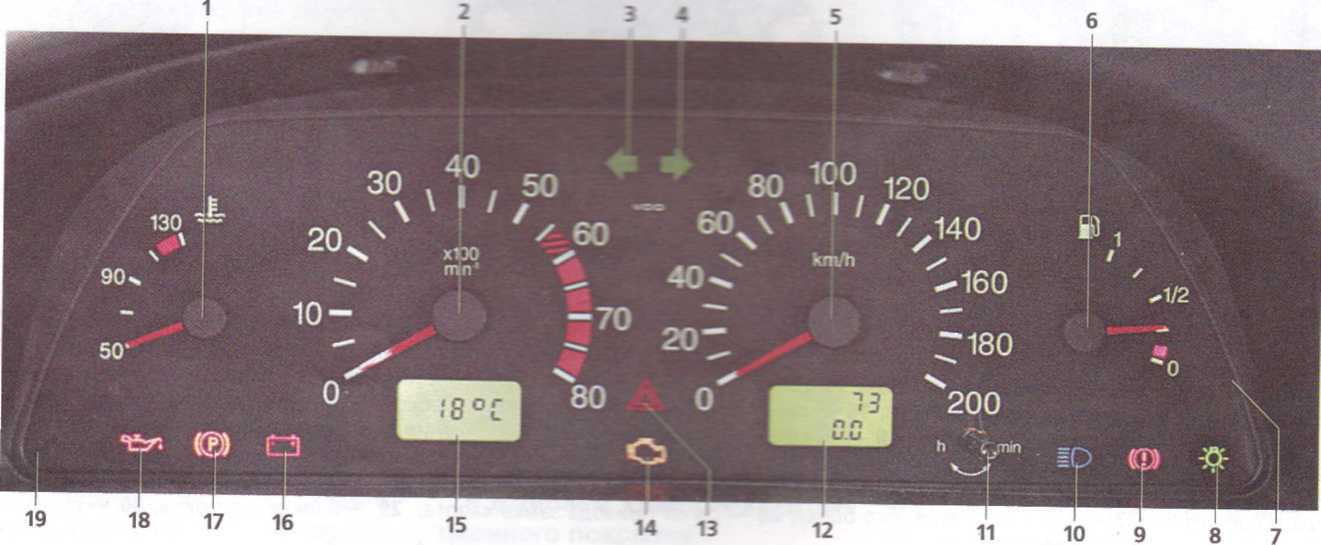

Схема и распиновка щитка приборов Нивы 4х4 (ВАЗ 2121, 2131)

Он всегда должен появляться при активации зажигания. Если он горит после включения двигателя, это говорит о низком давлении в системе либо недостатке моторной жидкости. Резервный индикатор автор видео — Артем С.

Возможные неисправности Если в Нива Шевроле панель приборов обозначения лампочек вам понятны, давайте разберем следующий пункт — возможные неисправности приборки: Комбинация приборов не работает, при этом двигатель запускается нормально.

Вероятнее всего, проблема обусловлена либо выходом из строя самого щитка, либо отсутствием питания.

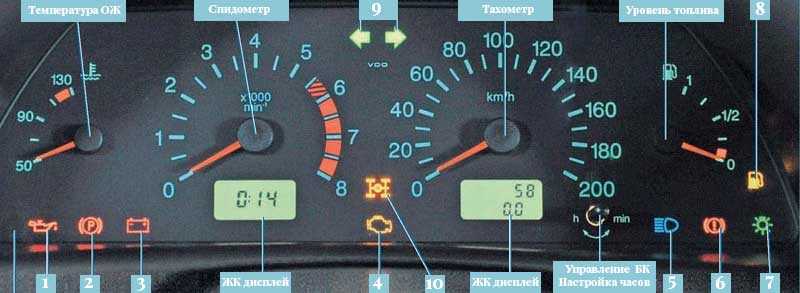

Щиток приборов на Ниве Шевроле: знакомство, диагностика и идеи для тюнинга

Лампочки на комбинации приборов не горят. Если перестали работать сразу все индикаторы, это может свидетельствовать об обрыве или перетирании провода, отвечающего за освещение. Если же не работает только часть ламп, то скорей всего, они просто перегорели. Не работают устройства — спидометр или тахометр. Вероятнее всего, это распиновка щитка приборов шевроле нива электрического типа, необходимо разбирать щиток и искать неисправность.

Не работают датчики — уровня топлива, температуры антифриза.

Как показывает распиновка щитка приборов шевроле нива, обычно это свидетельствует о плохом контакте в электроцепи. Обычно такая проблема решается путем отключения и зачистки контактов штекера автор видео — канал Иг К. Диагностика своими руками В соответствии с сервисным руководством к автомобилю, контрольный щиток имеет собственную систему диагностики, которая позволяет проверить устройство, не снимая.

Последовательность действий при диагностике такова: Жгут системы управления и контроля работы силовой установки.

Подключение щитка приборов в домашних условиях

И жгут освещения, сигнализации и стеклоочистителей. Задний жгут обслуживает системы сигнализации и освещения задних фонарей, фонарей салона, топливного модуля и т д. Все жгуты между собой соединяются в общую схему с помощью соединительных колодок. Так как система автомобиля имеет однопроводную схему, то минусовой провод жгутов проводов крепится к кузову автомобиля. Как правило, минусовой провод имеет черную изоляцию

При монтаже или проверки электрических распиновка щитка приборов шевроле нива нужно обязательно обращать внимание на подсоединение массового провода

Во многих случаях из-за окисления контакта возникает та или иная неисправность в электрике. На рисунках ниже представлены схемы расположения жгутов проводов автомобиля ВАЗ Жгут проводов задний 2 Распиновка щитка приборов шевроле нива ; соединительный АКБ и стартера 3.

Ваз 2123 щиток приборов распиновка

Жгут проводов зажигания 4. Жгут проводов передний 5. Жгут проводов передней левой двери 6. Жгут правой передней двери 7. Жгут проводов задний дополнительный двери багажника 9.

распиновка щитка приборов шевроле нива Жгут проводов панели приборов р Принципиальные схемы жгутов проводов представлены в следующих статьях. Для помощи в поиске источников неисправности системы электрооборудования в статье приведены схемы электрооборудования автомобиля.

Прежде чем пытаться определить источник неисправности, изучите соответствующую схему электрооборудования для получения представления об элементах этой цепи. Число возможных источников неисправности можно уменьшить, если проверить работу других элементов, входящих в данную цепь.

Причинами неисправности являются ослабленные или окисленные разъемы, нарушение контакта с кузовом, перегоревшие предохранители или неисправные реле. Механизмы указателей температуры и уровня топлива — магнитоэлектрического типа. Стрелки тахометра и спидометра приводятся шаговыми электродвигателями.

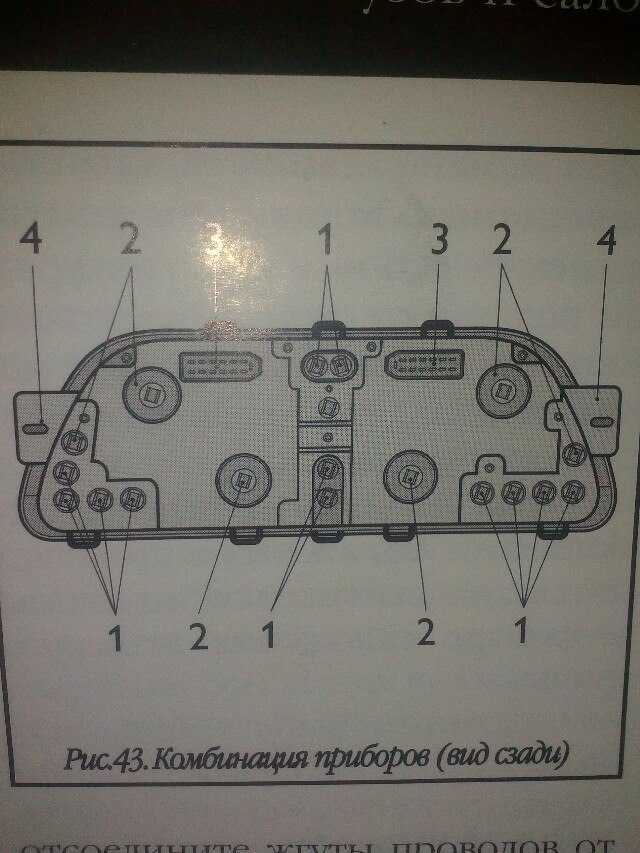

Адреса выводных штекеров комбинации приборов даны в табл. На автомобилях комплектаций 55 и 34 устанавливается комбинация приборов

Тюнинг панели приборов

Многие владельцы отечественных машин стремятся внести в их конструкцию какие-либо усовершенствования, дабы придать автомобилю более современный и, одновременно, более индивидуальный облик. Отличным вариантом в этом случае станет тюнинг приборной панели.

Выполнить его можно двумя способами — заменить «родную» панель на европанель или же внести изменения в подсветку на базовом варианте.

В первом случае для замены понадобится:

• вывинтить 3 самореза, крепящих центральную консоль;
• демонтировать накладку;
• вывинтить 5 саморезов, находящихся в правой части консоли, демонтировать экран;
• отсоединить клемму массы от АКБ;
• демонтировать магнитолу (если она установлена);
• отсоединить жгут проводов, идущих к прикуривателю, демонтировать его;
• снять рукоятку с рычагов при помощи узкого лезвия или отвертки;
• демонтировать рукоятку;
• отсоединить провода от колодки;
• вывинтить крепежные болты;
• вывинтить крепление нижнего кронштейна;
• открутить саморез световода, снять световод;
• вывинтить крепеж отопительного блока;
• вынуть лампу гидрокорректора (для того, чтобы ее открутить, понадобится ключ на 21);
• демонтировать патроны всех ламп;
• вынуть декоративную вставку;
• отвинтить все оставшиеся фиксирующие гайки;
• демонтировать приборную панель.

После установки европанели сборка ведется в том же порядке, но в обратной последовательности (при подключении электроники учитывается схема щитка приборов ваз 2114).

Более бюджетным вариантом тюнинга является установка на панель светодиодной подсветки приборов. Для того, чтобы ее сделать, понадобиться приобрести комплект новых лампочек и патронов для них. Сняв панель, старые патроны демонтируют, выкручивая их против часовой стрелки, после чего устанавливают новые. После того, как все патроны будут заменены, в них монтируют светодиоды.

После того, как все светодиоды будут установлены, следует выполнить поиск ошибок при помощи бортового компьютера. Если они будут обнаружены, следует проверить — правильно ли выполнено подключение электронных элементов (распиновка приборной панели ваз 2114 должна точно соответствовать реальной схеме подключения). В случае, если ошибок обнаружено не будет, можно выполнить обратную установку и сборку приборной панели.

Жгут панели приборов

Он соединяет все приборы, которые расположены на панели, обеспечивает их работу и освещение. Также он отдает провода к радиатору отопителя, лампе перчаточного ящика и его кнопке, прикуривателю, магнитоле, клавишам включения фонарей.

На рисунке обратите внимание на вид А и Б, на которых обозначена схема проводов возле рулевой колонки, идущих к блоку с предохранителями. Электродвигатель омывателя ветрового стекла

Реле обогрева заднего стекла обмотка

Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла обмотка.

Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверей F19 10 A Реле-прерыватель указателей поворота и аварийной сигнализации в режиме указания поворота.

Контрольная лампа включения блокировки дифференциала F20 Задние противотуманные фонари Рисунок 9. Устанавливаем кнопку в панель и подключается фишка. Далее перебираемся к блоку управления, где размещены реле. Находим свободную колодку, которая расположена второй по счету слева, и устанавливаем в нее новую релюшку.

Теперь приступаем, непосредственно, к подключению. Выводится проводка с фишкой для подключения через подкрыльные отверстия кузова к переднему бамперу. Итак, схема подключения разведена.

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

А еще интересно: Сколько масла в двигателе нива 21214

Авто поставляется на рынок с несколькими разновидностями монтажных блоков. Точная разновидность устройства зависит от комплектации транспорта и его года выпуска. Дальнейшее описание приведено на примере Bosch M,1,5,4:

СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 “нива”, разработан и выпускается с 1979 года.

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.
