Реле и предохранители lada 4x4 (ваз 21214, 21314)

Устройство охладительной сети автомобиля

Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:

Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.
Теплообменник отопителя салона, снабженный краном.

Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.

Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:

на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.

В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, +110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

Когда мотор не прогрет до рабочей температуры (90 °С), антифриз, побуждаемый помпой, циркулирует по малому контуру охлаждения: двигатель, термостат, радиатор отопителя салона.
При нагреве силового агрегата заслонка термостата начинает приоткрываться, пропуская часть жидкости в большой контур, куда входит основной радиатор. Перемещение заслонки начинается с температуры около 80 °С, а при достижении 92-94 °С она открыта полностью. Практически весь антифриз теперь движется по большому кругу, охлаждаясь в основном радиаторе.
Малое кольцо циркуляции не закрывается, ведь печка тоже должна функционировать. Но туда поступает гораздо меньше жидкости из-за малых диаметров патрубков. К этой же линии подключен подогрев карбюратора или дроссельной заслонки.
На Ниве ВАЗ-2121 вентилятор установлен на оси водяного насоса и постоянно гонит воздух на блок цилиндров. В моделях ВАЗ-21214 и 2131 2 электрических вентилятора включаются поочередно либо вместе, подчиняясь команде контроллера, а тот ориентируется на показания датчика температуры. Порог включения — приблизительно 100 °С.
Лишний объем антифриза, возникающий при нагреве, уходит по шлангу в расширительный бачок. При этом давление в системе возрастает, что еще больше затрудняет закипание жидкости. При остывании идет обратный процесс: антифриз возвращается в систему.

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.

Датчик давления масла на Ниве 2121 – где он находится?

Датчик давления масла на автомобиле Нива 2121 является важной деталью системы смазки двигателя. Он отвечает за измерение и контроль давления масла в двигателе, что является ключевым фактором для его надежной работы

Местонахождение датчика давления масла

Датчик давления масла на Ниве 2121 обычно расположен на блоке цилиндров двигателя. В большинстве случаев он установлен на передней или задней стороне двигателя, ближе к его верхней части. Установка датчика на блоке цилиндров позволяет ему мониторить давление масла в цилиндрах и быстро обнаруживать любые отклонения.

Установка датчика давления масла на Ниве 2121 обычно выполняется в достаточно доступном месте, что облегчает его замену или обслуживание

Обратите внимание, что конкретное местоположение датчика может отличаться в зависимости от модели автомобиля и его года выпуска. Поэтому, если вы не уверены, где находится датчик в вашей конкретной модели Нивы, рекомендуется обратиться к руководству по эксплуатации или проконсультироваться с опытным специалистом

Как распознать датчик давления масла

Датчик давления масла на Ниве 2121 представляет собой небольшое устройство с резьбовым подключением и одним или двумя электрическими разъемами. Он может быть выполнен в виде цилиндра или иметь форму корпуса с выступающей частью.

На датчике могут присутствовать маркировки, отражающие его назначение, например, «датчик давления масла», «OP» (от Oil Pressure), «PSI» (от Pounds per Square Inch). Помимо этого, датчик может иметь цветные разъемы или провода для более удобного подключения.

Проверка и замена датчика давления масла на Ниве 2121

В случае, если вам требуется проверить или заменить датчик давления масла на Ниве 2121, следуйте простым шагам:

Поставьте автомобиль на стояночный тормоз и убедитесь, что двигатель полностью остыл.
Локализуйте датчик давления масла, следуя указаниям, приведенным выше.
Аккуратно отсоедините электрические разъемы или провода от датчика.
Используя подходящий инструмент и с учетом ориентации зазора, аккуратно отверните датчик в обратном направлении.
Установите новый датчик, обратив внимание на необходимость применения герметика или прокладки на резьбовую часть.
Соедините электрические разъемы или провода.

После замены датчика давления масла рекомендуется проверить его работу при помощи специального оборудования или датчика давления масла на приборной панели. Это позволит убедиться в правильном функционировании нового датчика и наличии необходимого давления масла в двигателе.

Предохранители

Электрические схемы автомобилей Нива Шевроле, выпущенных до и после 2009 года отличаются. В обоих случаях предохранители с плавкими вставками на 50 ампер, защищающие цепи питания электровентиляторов, находятся в дополнительном блоке. Он находится за вещевым ящиком с пассажирской стороны салона. На рисунке показано где находятся предохранители вентиляторов.

При превышении допустимого тока вставка плавится и цепь размыкается. Поэтому предохранители — первое, что надо проверить, если не работает электровентилятор охлаждения. Работоспособность детали можно оценить визуально или с помощью омметра (мультиметра). Для этого придется предварительно извлечь предохранитель из гнезда.

Устройство и принцип работы

Конструкторы Нивы Шевроле применили в системе охлаждения сдвоенный вентиляторный блок. Это немного усложнило схему подключения, зато резко повысило эффективность обдува радиатора. Вентиляторы приводятся в действие 12-вольтовыми синхронными электродвигателями постоянного тока с индуктором на основе постоянных магнитов. Электромоторы имеют закрытую неразборную конструкцию и не нуждаются в обслуживании.

Мощность каждого электродвигателя — 110 Вт. Вентиляторный блок в сборе потребляет 18 ампер.

Вентиляторы по очереди включаются с помощью электромагнитного реле, которым управляет бортовой компьютер. Когда охлаждающая жидкость нагревается свыше 99 градусов, запускается электровентилятор, расположенный ближе к воздухозаборнику двигателя. Температура включения второй крыльчатки составляет 101 градус. Схема подключения вентиляторов изображена ниже.

Система питания вентиляторов включает три реле и резистор, который при необходимости обеспечивает пониженную скорость вращения первого мотора. Питание подается от аккумулятора через предохранители, которые спасают проводку и АКБ в случае короткого замыкания. Управляющие сигналы поступают с 29 и 68 вывода контроллера двигателя.

Вентиляторы автоматически выключаются когда антифриз охлаждается до 95 градусов.

Последовательное включение и выключение двигателей снижает нагрузку на бортовую электросеть. В большинстве случаев нормализовать температуру удается только за счет первого вентилятора. Это особенно полезно при движении в ночное время, когда лампы фар и габаритных огней сильно нагружают генератор.

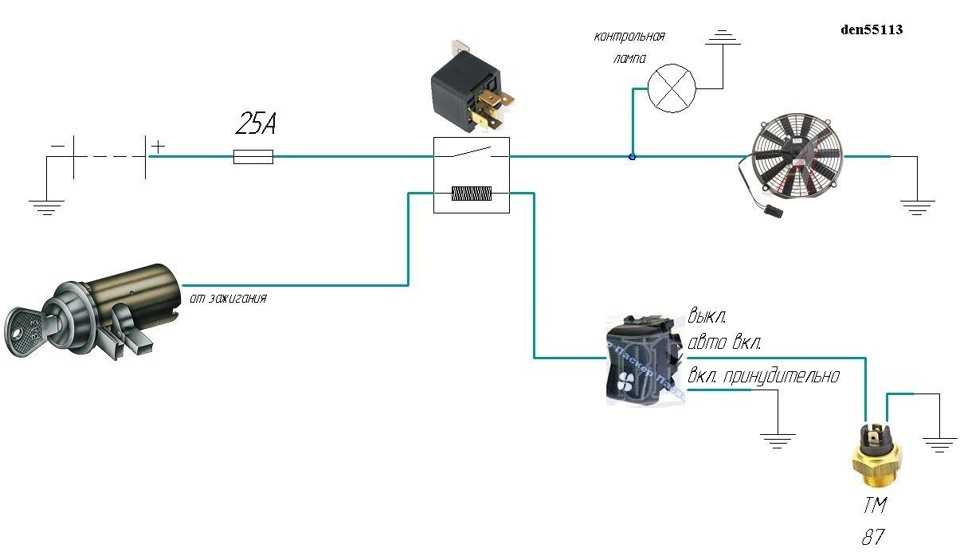

Возможность принудительного включения вентиляторов может оказаться полезной при движении по бездорожью или в условиях городских «пробок». Однако конструкторы Шевроле Нива не снабдили машину этой функцией. Ее можно реализовать самостоятельно или на СТО. Необходимо подключить дублирующие реле параллельно контактам включения и запитать их от кнопки, установленной в салоне авто.

Полезное видео об установке и подключении кнопки принудительного включения вентиляторов на Шниве:

Важно: принудительное включение увеличивает надежность системы охлаждения. В случае сбоев работы датчиков, реле или бортового компьютера водитель может вручную включить обдув радиатора. Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов

Это позволит уберечь их лопасти при форсировании водных преград вброд

Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов. Это позволит уберечь их лопасти при форсировании водных преград вброд.

Назначение и конструкция

Это модуль, предназначенный для включения в бортовую цепь мотора, потребляющего большой ток. Двигатель вентилятора питается электричеством с силой тока в 20-35А, что недопустимо для включения в низковольтную систему управления – расплавится проводка. У Нивы имеется всего три реле, два для левого и правого вентилятора отдельно и одно общее. Каждое устройство имеет свой номер в бортовой сети. Принцип действия и назначение реле актуально для машин всех типов 2004, 2010, 2020 и других годов выпуска.

Внутри релюшки имеют идентичную конструкцию. Здесь присутствует низкая часть, трансформатор и высокая. Также две пары контактов, один нормально замкнутый, второй разомкнутый. При подаче импульса на нижнюю часть на обмотках образуется магнитное поле, и контактная группа с высокой стороны замыкается – подается питание на мотор вентилятора.

Охлаждающий винт работает в двух режимах. При нагреве двигателя до 99 градусов Цельсия включается первый вентилятор, после прохождения отметки в 101⁰С, подключается второй. Если система не справляется, моторы переходят на повышенные обороты.

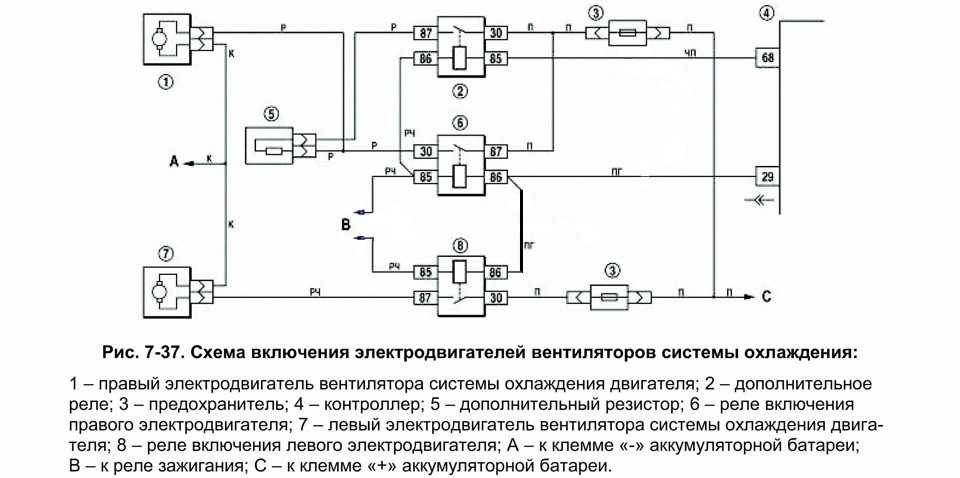

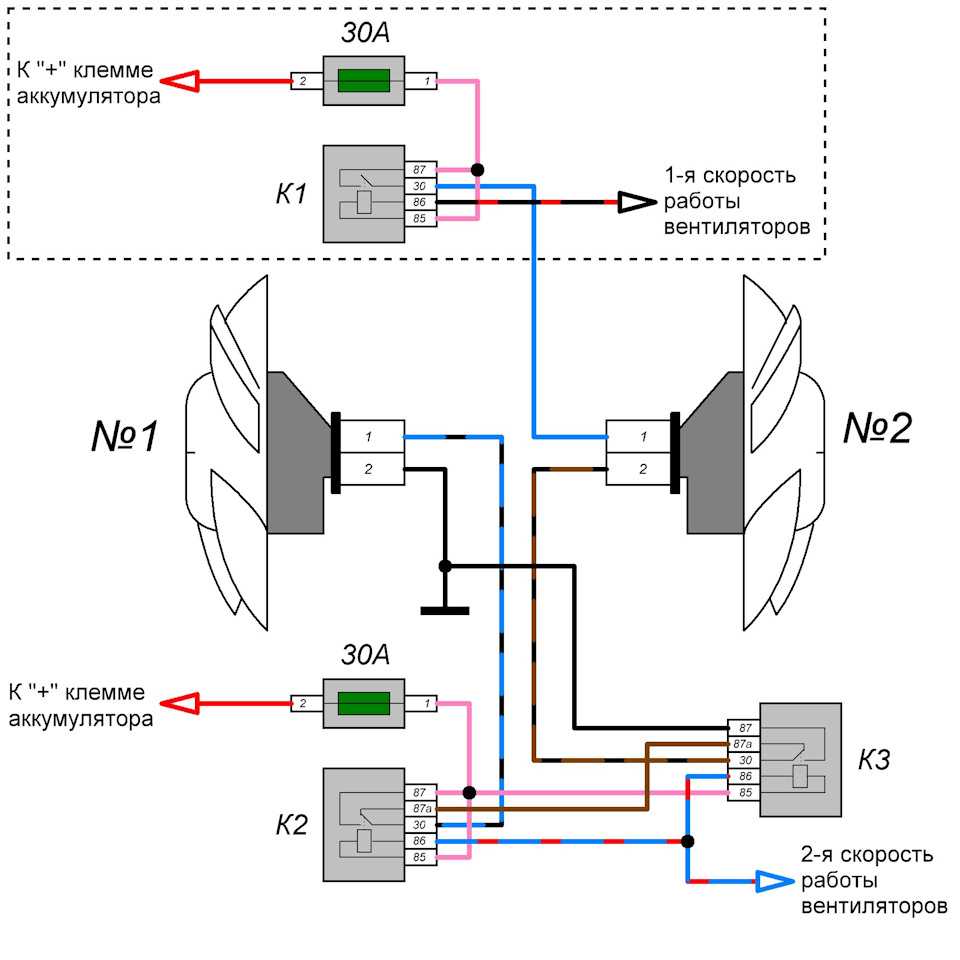

Схема реле вентиляторов

На рисунке представлена цепь питания электровентиляторов системы охлаждения установки. Элементы конструкции представлены под номерами.

1/7 – моторы левого и правого вентилятора;
2 – дополнительное реле питания;
3 – плавкий предохранитель;
4 – контроллер питания;
5 – вспомогательный резистор;
6/8 – главное реле включения правого и левого электромотора соответственно;
А/С – минусовая/плюсовая клемма АКБ;
В – на главное реле зажигания.

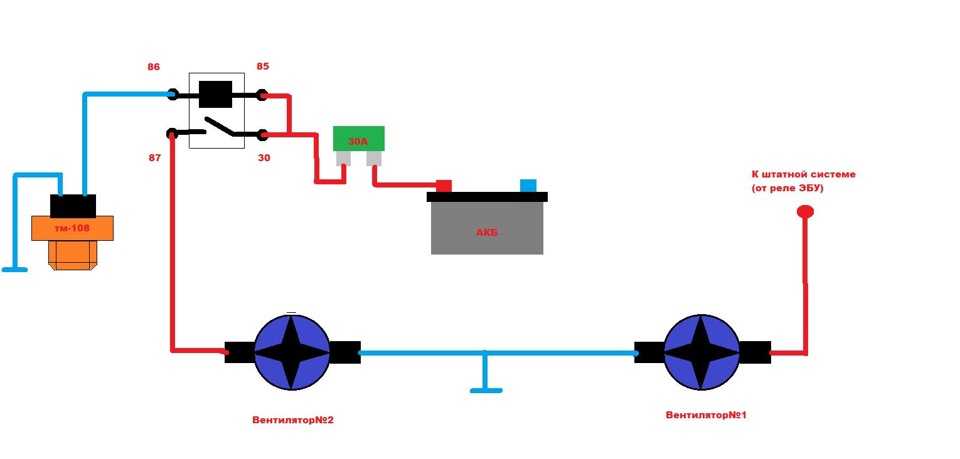

Последовательное подключение вентиляторов.

Рассмотрим схему Подключение вентиляторов Нива в последовательном соединении. Для соединения вентиляторов последовательно нам необходимо дополнительное реле. Подойдёт универсальное пяти контактное реле типа 98.3777 которое лучше всего разместить рядом с вентиляторами. Выводы 85 и 86 этого реле это выводы катушки электромагнита. Вывод 30 подвижный контакт, а выводы 87 и 87А неподвижные контакты. Из фишки, подключенной к одному из вентиляторов, извлекаем минусовой провод, он обычно чёрного цвета. Подключаем этот провод к выводу 87А реле, а освободившееся место соединяем проводом с выводом 30. Вывод 87 соединяем с плюсовым проводом второго вентилятор. Теперь при замыкании реле вентиляторы будут подключены последовательно, а при отключённом параллельно. Из гнезда штатного реле включения вентилятора, над которым проводилось переключение, извлекаем провод, с катушки электромагнита идущий с блока управления двигателем или датчика включения и подключаем его к выводу 85 добавленного реле. Вывод 86 соединяем с массой автомобиля. Освободившийся вывод штатного реле необходимо соединить с дополнительным датчиком включения или клавишей.

На карбюраторных автомобилях можно использовать два датчика включения с различной температурой срабатывания. Например, для малых оборотов с температурой включения 78 — 82, а для полных оборотов 90 — 95. Поставить дополнительный датчик можно в верхний патрубок. Для инжекторных двигателей несколько проще, если есть место на радиаторе то поставьте датчик туда. Если места нет то можно сделать вставку в верхний патрубок и поставить там.

Снятие и замена резистора вентилятора

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
Демонтировать защитную планку резистора и выкрутить деталь.

Сборка выполняется в обратной последовательности.

Где стоят реле в Ниве 2121

Какой фирмы выбрать радиатор охлаждения для Niva Chevrolet и как заменить своими руками?

Все об устройстве и неисправностях системы охлаждения Шевроле Нива — подробный мануал с советами экспертов

как работают вентиляторы на ниве шевроле

Как работают вентиляторы на ниве шевроле

Советы для автомобилистов

Выгодный тепловой режим двигателя внедорожника Шевроле Нива поддерживает система охлаждения, в которой немало важную роль играют два исправных вентилятора, обеспечивающих требуемый поток воздуха через сердцевину радиатора. В случае выхода из строя вентиляторов, система охлаждения не справляется с отводом лишнего тепла от двигателя, и он начинает перегреваться. В связи с тем, что число вентиляторов на автомобиле Шевроле Нива увеличено вдвое, электрическая схема их включения стала сложнее, чем на обычных легковых автомобилях.

Если стрелка указателя температуры находится вблизи красной части его шкалы, а вентиляторы системы не включаются, то придётся остановиться и начинать поиск этой неисправности. Для этого понадобится снять крышку дополнительного монтажного блока, находящуюся под передней панелью (ниже бардачка) в районе расположения ног переднего пассажира. Предохранителей, защищающих электрические цепи электродвигателей вентиляторов, два. При перегорании предохранителя защищающего цепь правого электродвигателя не будут включаться оба вентилятора, а при перегорании второго не будет включаться только левый вентилятор.

В этом же блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения. Дополнительное реле должно срабатывать при подаче на её клемму №86 управляющего сигнала с клеммы №46 (контролёра ЭСУД). В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор. При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не будет.

Вентиляторы на Ниве Шевролет

Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Еще много чего есть интересное.

Реле включения правого вентилятора срабатывает при поступлении управляющего сигнала на его клемму №86 с клеммы №6 управления (контролёра ЭСУД). В этом случае вентилятор должен начать работать на большой скорости вращения. Если нет управляющего сигнала или вышло из строя это реле, правый вентилятор включаться не будет. Этот же управляющий сигнал включает в работу и левый вентилятор, так как между клеммами №86 и №85 правого и левого реле включения вентиляторов стоит перемычка. Но питание на электродвигатель левого вентилятора идёт через свой предохранитель.

Также не будут включаться оба вентилятора при выходе из строя датчика температуры охлаждающей жидкости (ДТОЖ). Так как именно по его данным о температуре антифриза, зависит решение контролёра о включении или не включении вентиляторов.

Из-за повышенной температуры внутри моторного отсека бывают случаи деформации пластмассовых кожухов вентиляторов, а при их включении, вращающиеся лопасти вентиляторов задевают за кожух. В результате чего, происходит разогрев кончиков лопастей до температуры их плавления. Когда вентиляторы отключаются, лопасти привариваются к кожуху и при последующем их включении они работать не будут.

Возможна ещё одна проблема, связанная с началом работы вентиляторов сразу после включения зажигания, когда антифриз в системе охлаждения двигателя ещё холодный. Происходит это по следующим причинам:

потеря контакта на колодке или в жгуте проводов идущих от датчика температуры охлаждающей жидкости до контролёра ЭСУД, ведь если снять разъём с этого датчика, то при исправных электрических цепях вентиляторов, они должны оба заработать;
«глюк» (неисправность) контролёра ЭСУД;
залипание контактов реле включения вентиляторов (но вероятность залипания контактов сразу на трёх реле очень мала);

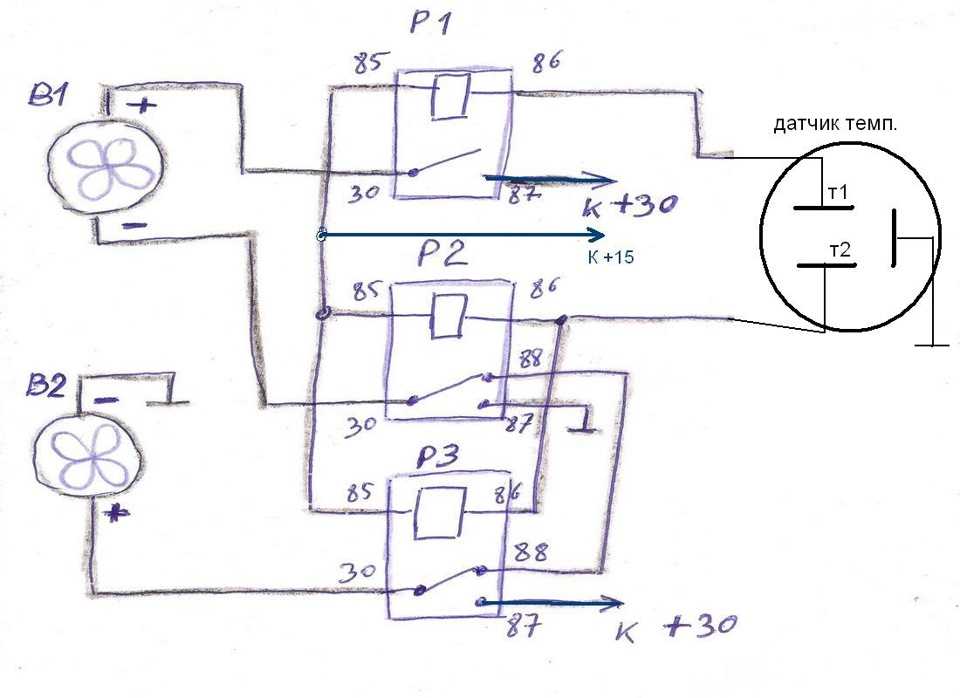

Как работает схема подключение вентиляторов Нива описанная выше?

При достижении температуры двигателя порога срабатывания датчика с низкой температурой сработает реле к которому он подключён. При этом ток от предохранителя через контакты реле поступит на плюсовую щётку первого вентилятора. Затем пройдя через обмотку якоря на минусовую щётку и через контакты дополнительного реле на электродвигатель второго вентилятора. На коллекторах электродвигателей будет ½ от напряжения бортовой сети. Это приведёт к снижению оборотов в двое, а соответственно уменьшится шум.

Если температура двигателя достигнет порога срабатывания второго датчика или температуры включения вентиляторов ЭБУ, то питание получат катушки дополнительного реле и реле второго вентилятора. Подвижный контакт дополнительного реле переключит провод от электродвигателя вентилятора на массу автомобиля, в тоже время замкнётся реле второго вентилятора. Это приведёт к переключению вентиляторов в параллельное соединение.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 09/05/2015

Систем охлаждения двигателя ВАЗ-21214 рассчитана для езды по бездорожью, то есть для работы долгое время на пониженной скорости и больших оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» устанавливается радиатор охлаждения несколько больший, чем на классике и два вентилятора охлаждения.

Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна. Кроме того при работе вентилятор охлаждения Нива издают не малый шум, что сказывается на комфорте.

2 комментариев для “ Вентилятор охлаждения Нива ”

Спасибо за информацию. Очень емко и понятно. У меня нива 21214, 2001 года. Живу в Астрахани, летом жара под 45с. Постоянно греется предохранитель вентилятора. Думаю, что пора менять электромоторы, ну либо для начала сделать профилактику вентиляторам. А если можно обойтись заменой подшипников и чисткой,то крупно повезет. Были идеи заменить реле вентиляторов с 30А на 40А, да и предохранитель с 30А на 40А дабы снизить нагрев предохранителя.Конечно это колхозный вариант, но истина одна.. Она существует независимо от того, веришь ли ты в нее или нет..

Замена предохранителей ни чего не даст, нагрев происходит из-за плохого контакта в соединении

Замените предохранитель на предохранитель того же номинала, но другого производителя, при покупке обратите внимание на толщину ножек. Но и это может не помочь если контакты блока предохранителя ослабли и не прижимают должным образом

Реле поменять можно, но при желании можно поставить реле стартера с Газели на 50А, у него силовые ножки несколько шире.

Электрооборудование Ваз 21213, 21214 Нива

21. Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

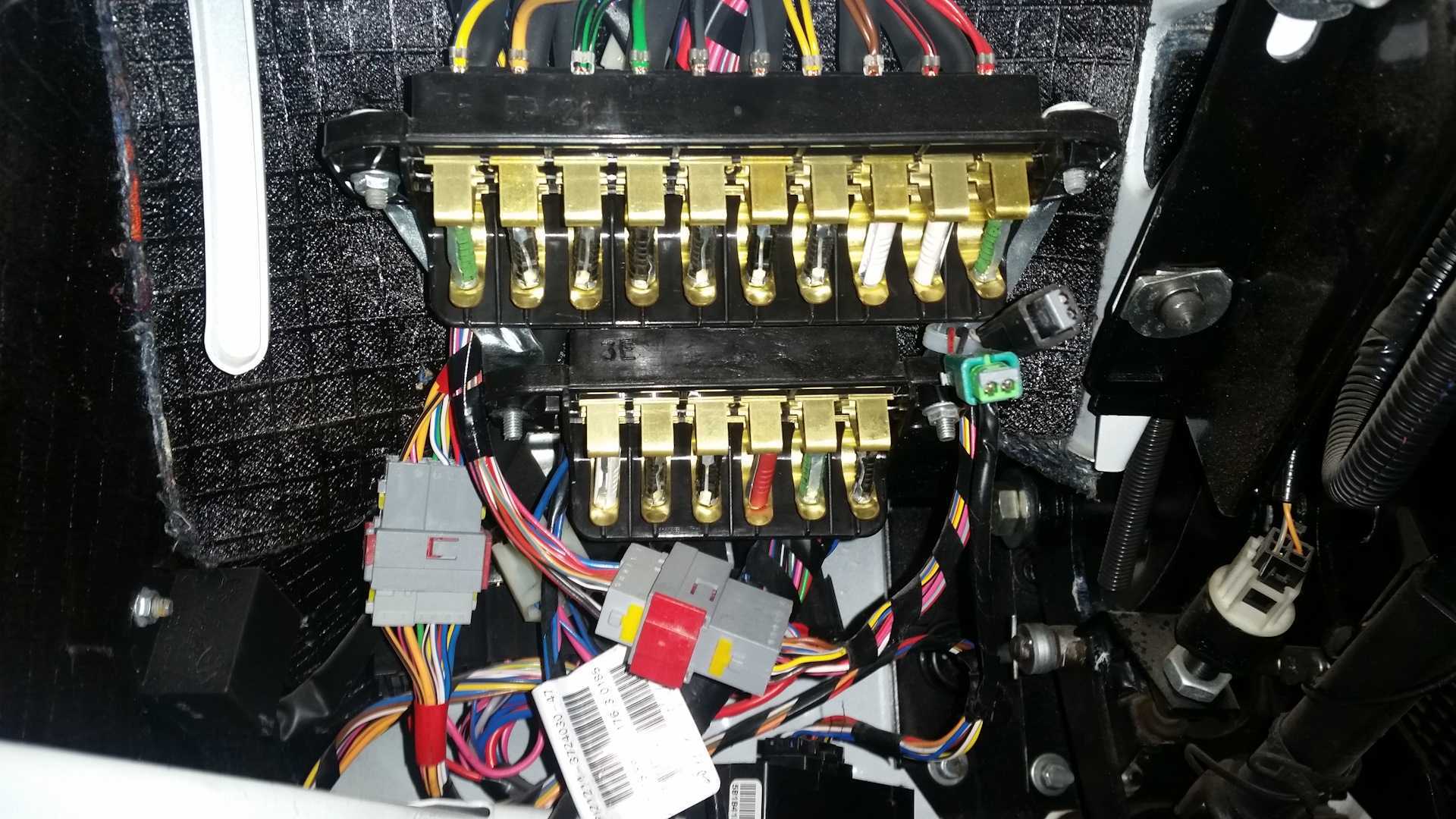

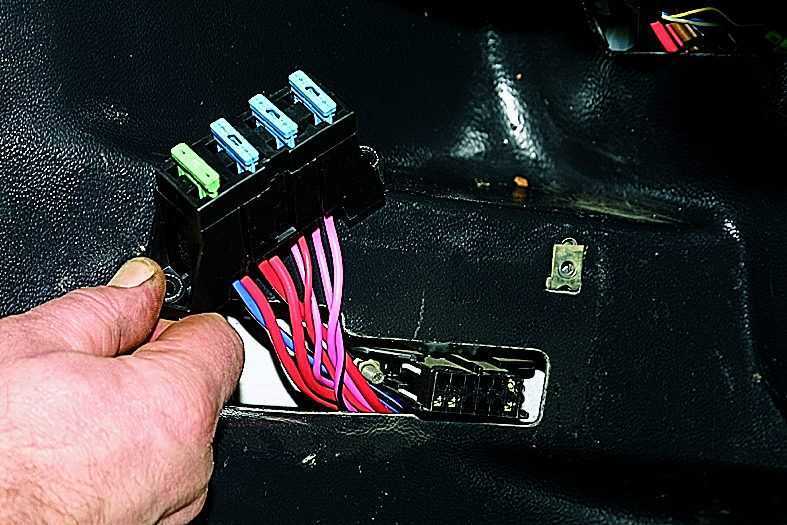

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

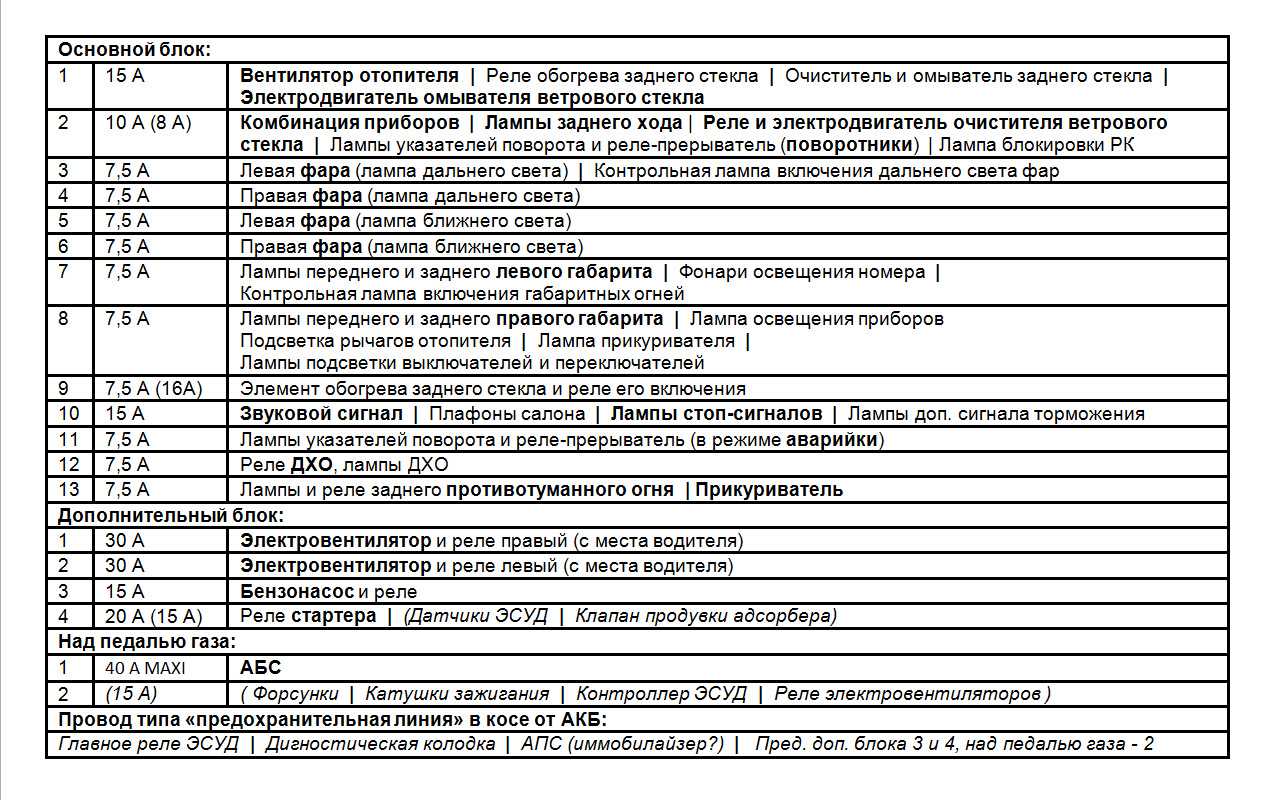

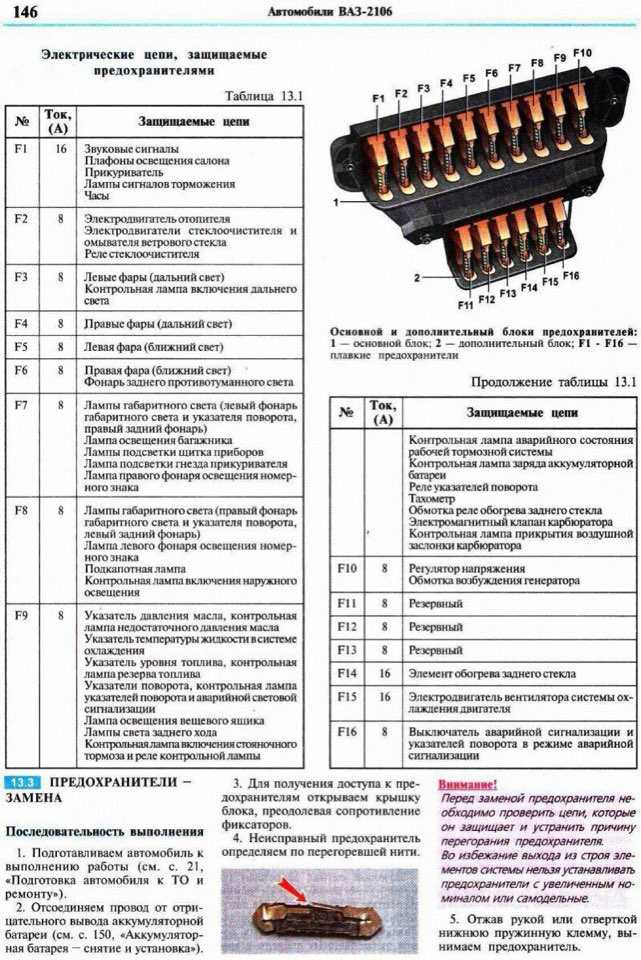

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемые цепи (ток)

1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А)
Правая фара (дальний свет)

5 (8 А)
Левая фара (ближний свет)

6 (8 А)
Правая фара (ближний свет)

7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А)
Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Неисправности вентиляторов

Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.

Перегорает предохранитель.

Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.

Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.

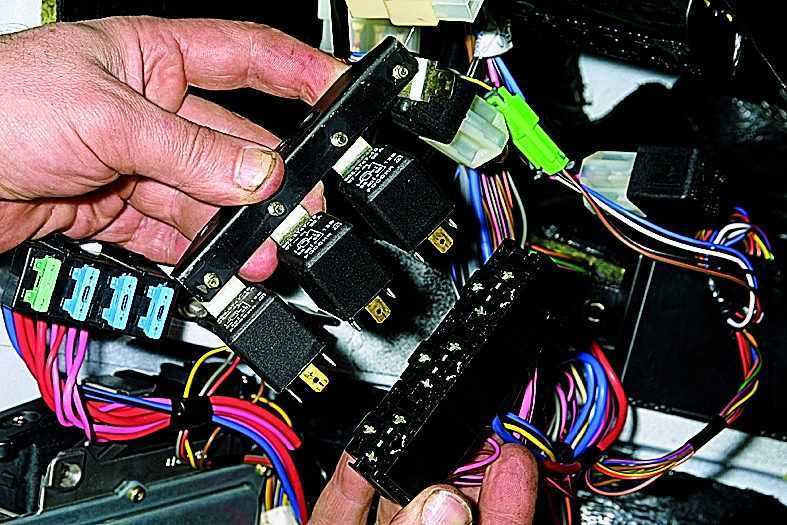

Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 84 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.

Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.

Продолжительность эксплуатации двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый враг силового агрегата, ведущий к дорогостоящему ремонту.

Вот почему так важна исправность узлов и элементов охладительного контура. Чтобы уметь их обслуживать и выявлять неисправности, нужно разобраться, из чего состоит схема и как функционирует охлаждение Нивы.
