Проверка и регулировка форсунок дизеля ямз

Распылитель и игла

Распылитель с иглой образуют пару, которая во время работы при высоких температурах должна обеспечить необходимое качество подачи топлива и одновременно отличную плотность соединений, необходимую для стабильной работы форсунки.

Игла и распылитель изготавливаются из легированных сталей с дальнейшей термообработкой, для достижения высокой твердости поверхности. Помимо этого, во время механической обработки данных деталей применяют специальные доводочные мероприятия для достижения высокой точности, геометрической корректности и отличного качества отделки рабочих поверхностей деталей. Распылитель с иглой подбирают парами и в процессе эксплуатации их раскомплектование не допускается.

В нижней части корпуса распылителя находятся четыре сопловых отверстия диаметром 0,32 мм, при помощи которых осуществляется впрыск топлива в камеру сгорания. Внутреннее отверстие корпуса распылителя в нижней части образует конус, служащий седлом под уплотнительный конус иглы. Фигурная камера распылителя соединяется тремя наклонными каналами с кольцевой канавкой в верхней части торца корпуса распылителя. Распылитель фиксируется двумя штифтами относительно корпуса форсунки.

В верхнюю часть корпуса форсунки вкручена гайка, на которую накручен колпак с уплотняющей шайбой. Снизу в гайку вкручен регулировочный винт, упирающийся заплечиками в пружину. Другой конец пружины давит на штангу через тарелку, закрывающая нижним концом с шариком входное отверстие. При помощи винта, фиксируемого контргайкой, регулируется усилие предварительной затяжки пружины.

При помощи ввернутого в боковую часть корпуса штуцера осуществляется подвод топлива к форсунке. На конце штуцера находится сетчатый фильтр служащий для последней очистки топлива перед тем, как оно поступит к игле. Для герметизации пространства головки цилиндров в том месте, где штуцер прикрыт крышкой головки применяется резиновое уплотнение. Для предотвращения прорыва газов под торец гайки распылителя установлена медная гофрированная шайба.

Назначение форсунки

Форсунка служит для подачи топлива в камеру сгорания под большим давлением в мелко распыленном виде и обеспечивает четкую отсечку подачи топлива в конце впрыска. На дизелях применяют форсунки нескольких типов: открытые или закрытые, с распылителем, имеющим одно отверстие (сопло) или несколько. Закрытые форсунки могут быть штифтовые или бесштифтовые. На дизелях марок «ЯМЗ» , «КамАЗ», «ЗИЛ»  применяют закрытые бесштифтовые форсунки. Форсунка называется закрытой, так как сопла в распылителе закрыты иглой и только в момент впрыска топлива сообщаются с камерой сгорания. Для выхода топлива распылитель имеет четыре сопла диаметром 0,34 мм.

Установка прокладки

Если с плоскостями всё нормально головки после ремонта можно ставить на место. Предварительно устанавливается прокладка головки блока. На турбированных двигателях помимо основной прокладки предусмотрены фторопластовые кольца. Но их можно установить и на обычные двигателя. Эти кольца помогают выровнять возможные небольшие неровности при посадке гильз. И неровности головки блока. Кольца эти ставятся внутри прокладки . Для этого в кольцах предусмотрен паз по наружной стороне. Его необходимо расширить. Сделать это можно с помощью отвертки. Кольцо вставляется в прокладку.

И затем прокладка со всеми кольцами устанавливается на блок двигателя. При установке прокладки необходимо проверить правильность её установки. Если головка стоит правильно. Отверстия под масляные каналы совпадают с каналами. Луче лишний раз в этом убедиться.

Советы и рекомендации по поддержанию оптимального давления

Для обеспечения правильной работы форсунок ЯМЗ 236 необходимо регулярно проверять и поддерживать оптимальное давление. При неправильном давлении может возникнуть ряд проблем, таких как плохая распыленность топлива, повышенный расход топлива, ухудшение динамики двигателя и т.д.

Вот несколько советов и рекомендаций, которые помогут вам поддерживать оптимальное давление в форсунках ЯМЗ 236:

1. Проверяйте давление регулярно. Рекомендуется проверять давление в форсунках каждые 10-15 тысяч километров пробега или в соответствии с рекомендациями производителя.
2. Используйте качественное топливо. Плохое качество топлива может привести к тому, что форсунки будут засоряться и требовать большего давления для нормальной работы. Позаботьтесь о том, чтобы всегда заправляться на проверенных заправках, где предлагается качественное топливо.
3. Избегайте перегрева двигателя. Перегретый двигатель может привести к снижению эффективности форсунок. Поддерживайте оптимальную температуру двигателя и системы охлаждения.
4. Регулярно заменяйте фильтры. Засоренные фильтры могут снижать давление в системе и приводить к проблемам с форсунками. Проверяйте и меняйте фильтры в соответствии с рекомендациями производителя.
5. Обращайтесь к профессионалам. Если у вас возникли проблемы с давлением в форсунках, обратитесь к квалифицированному специалисту. Он сможет провести диагностику и предложить наилучшие решения для восстановления оптимального давления.

Следование этим советам и рекомендациям поможет вам поддерживать оптимальное давление в форсунках ЯМЗ 236, что в свою очередь обеспечит правильную работу двигателя и повысит его эффективность.

Проверка герметичности топливных трубок

Перед тем как закрыть клапанную крышку. Следует завести двигатель. Для того чтобы проверить утечку топлива. Смотреть необходимо на все места соединения трубки обратного топлива. Так же смотреть необходимо на все места соединения трубки обратного топлива. Так же необходимо проверить соединения между форсункой и удлинителем. При не правильной затяжке трубок высокого давлении. Проворачивается удлинитель в корпусе форсунки. В результате корпус лопается. Трещина очень мелкая её трудно увидеть. Но топливо через неё будет просачиваться. Это заметить можно.

При работающем двигателе полость головки быстро наполняется маслом. Если не хватило времени все внимательно осмотреть двигатель лучше заглушить . Дождаться пока масло стечет. И снова завести мотор. Процедура не очень приятная. Но после сборки может поднимать уровень масла. Это от того что в него попадает топливо. И попадает оно туда как раз из этих мест. Поэтому лучше сразу лишний раз убедиться.

Если все нормально можно закрывать крышку. При затяжке крышки усилие большое прилагать ненужно. Так как можно выдавить прокладку. Перед установкой обязательно нужно убедиться что прокладки сидит в пазах правильно. Чтобы избежать лишних проблем с подтеканием масла. Установка ГБЦ ЯМЗ на этом закончена . Осталось завести мотор и проверить возможные подтекания . Охлаждающей жидкости. Масла из под прокладки крышки. Порядок затяжки ГБЦ ЯМЗ 236 и усилие с которой она протягивается влияют на дальнейшую работу двигателя

Поэтому важно сделать всё правильно

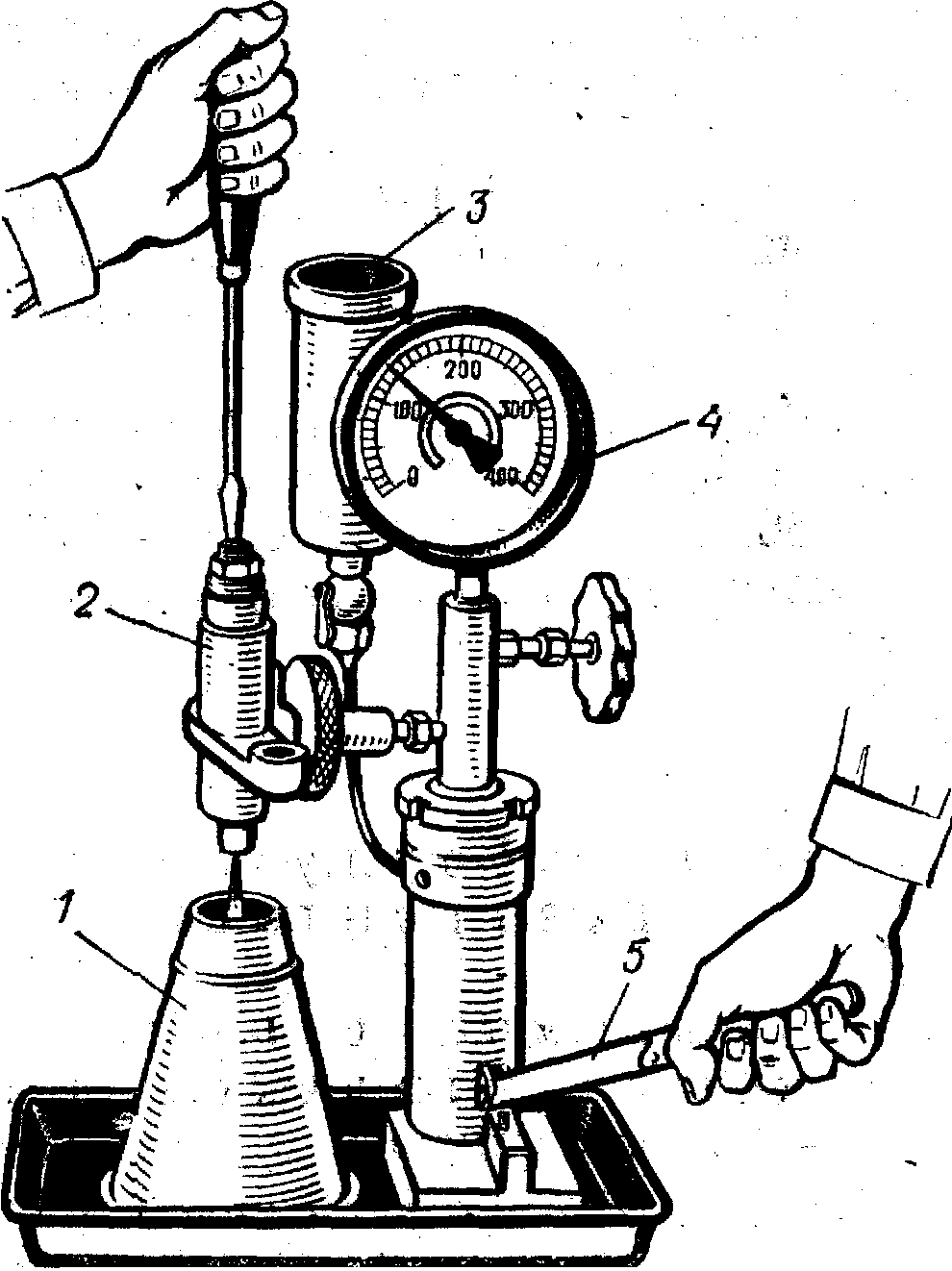

При обслуживании системы питания грузового автомобиля проверяют давление. Регулировку форсунок двигателя ЯМЗ делают на специальном стенде КИ-3333. Давление начала впрыска у моделей 267-02, 267-10, 261-10(11) изменяют с помощью винта.

При этом нужно предварительно снять колпачок форсунки. Чтобы повысить давление винт ввертывают, для понижения – выкручивают.

На форсунках двигателей ЯМЗ 238 204-50, 204-50.01 и 51-01 используются регулировочные шайбы. Чем выше общая толщина, тем больше давление.

Обслуживание форсунок заключается в проверке герметичности распылителя. Для регулировки создают давление около 1,5 Мпа. В течение 20 секунд течь из отверстий должна отсутствовать.

Для проверки качества распыления потребуется опрессовочный стенд. Топливо прокачивают через форсунку, отрегулировав давление. Если топливо распределяется равномерно по всем струям, механизм работает хорошо.

Регулировка форсунки двигателя ЯМЗ выполняется после разборки и сборки.

Проверяется герметичность уплотнений. Используют опрессовку воздухом. Не допускается пропуск пузырьков. Если одно из отверстий распылителя засорилось, необходимо разобрать форсунку. Деталь прочищают и промывают в дизельном топливе.

Чтобы узнать, какое давление форсунок двигателя ЯМЗ 238 должно быть, необходимо уточнить модель мотора. Для каждой модификации производителем установлены свои параметры.

Будьте внимательны при выполнении ремонтных работ. Если у вас нет необходимого оборудования и навыков, советуем обратится на станцию технического обслуживания.

При необходимости вы сможете заказать детали для двигателя грузовика на нашем сайте. Купить по выгодным ценам форсунки ЯМЗ 238 легко в каталоге МАЗ.
