Как снять бороду на ваз 2107

снятие торпеды ваз 2107

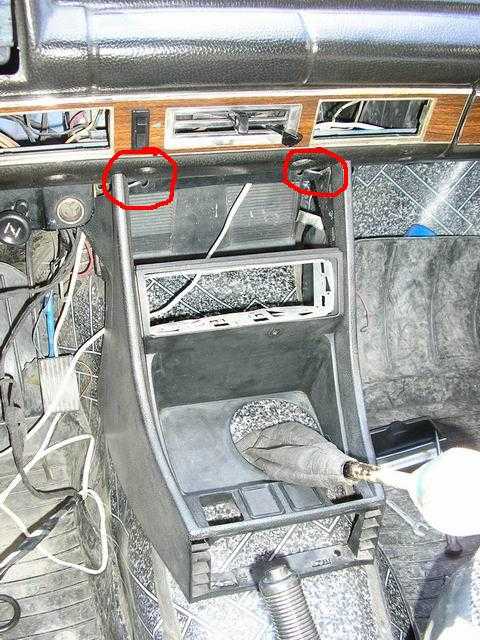

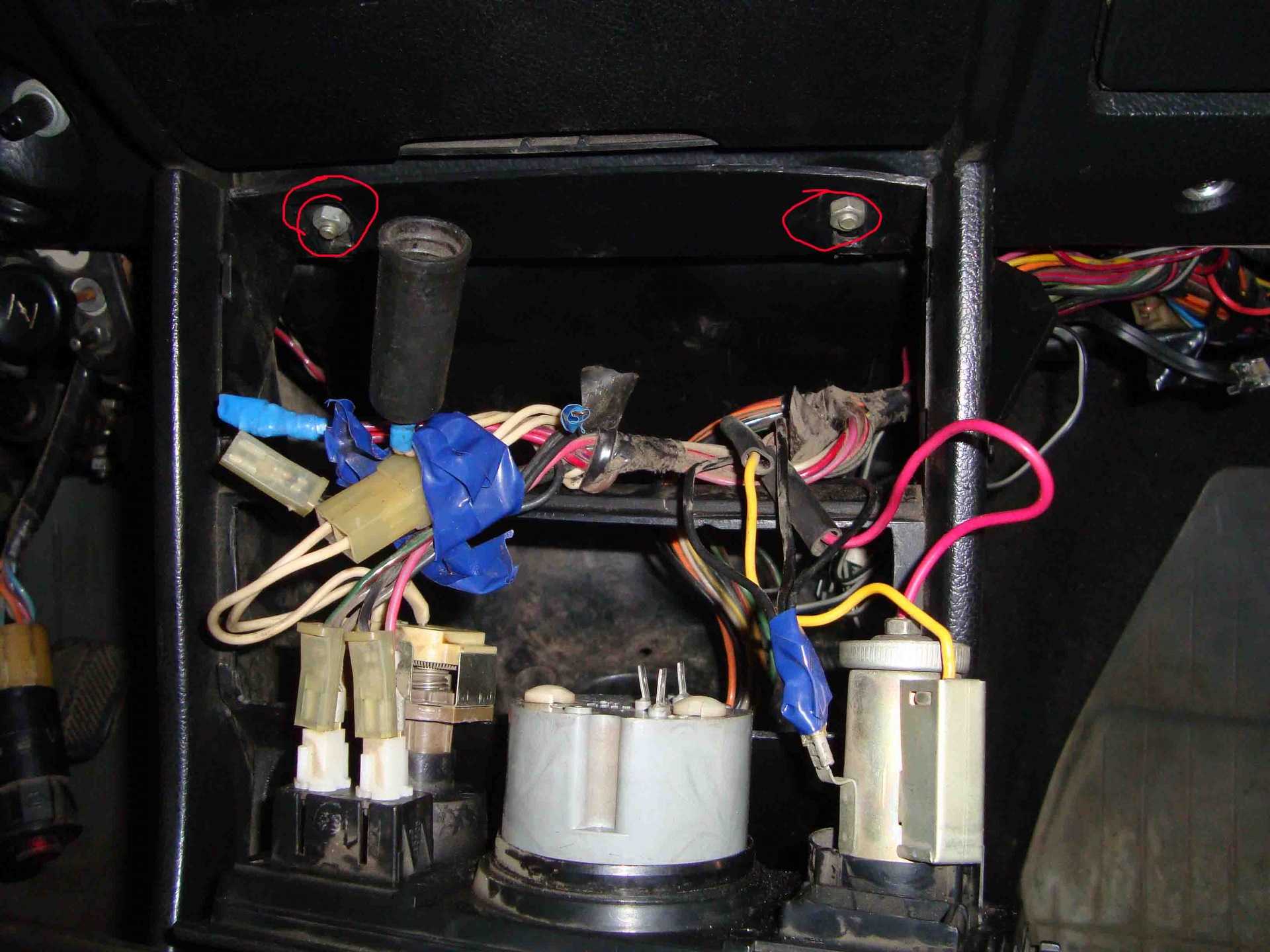

1 вытаскиваем планку, где прикуриватель, часы, и откручиваем два болта.

2 откручиваем

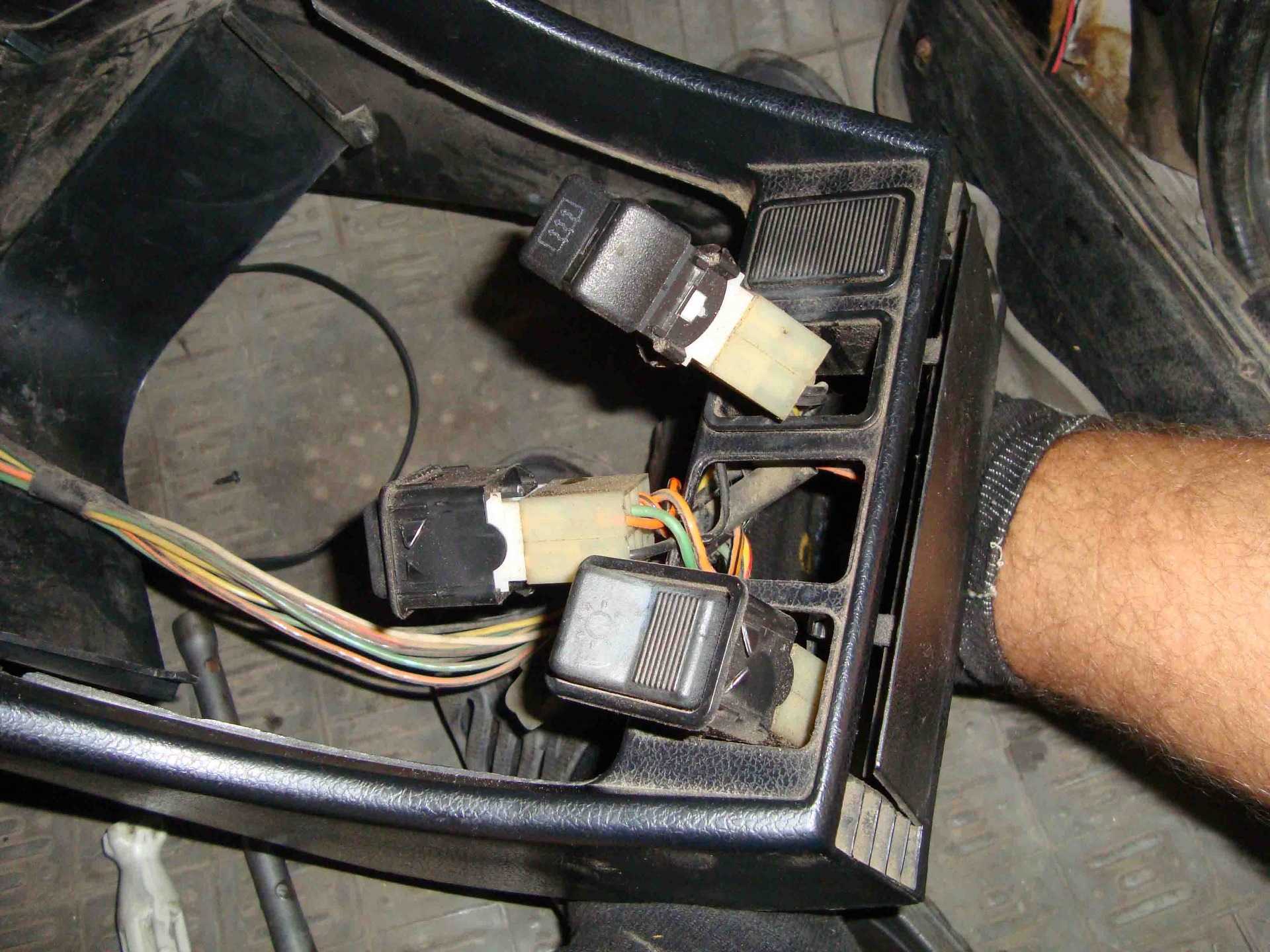

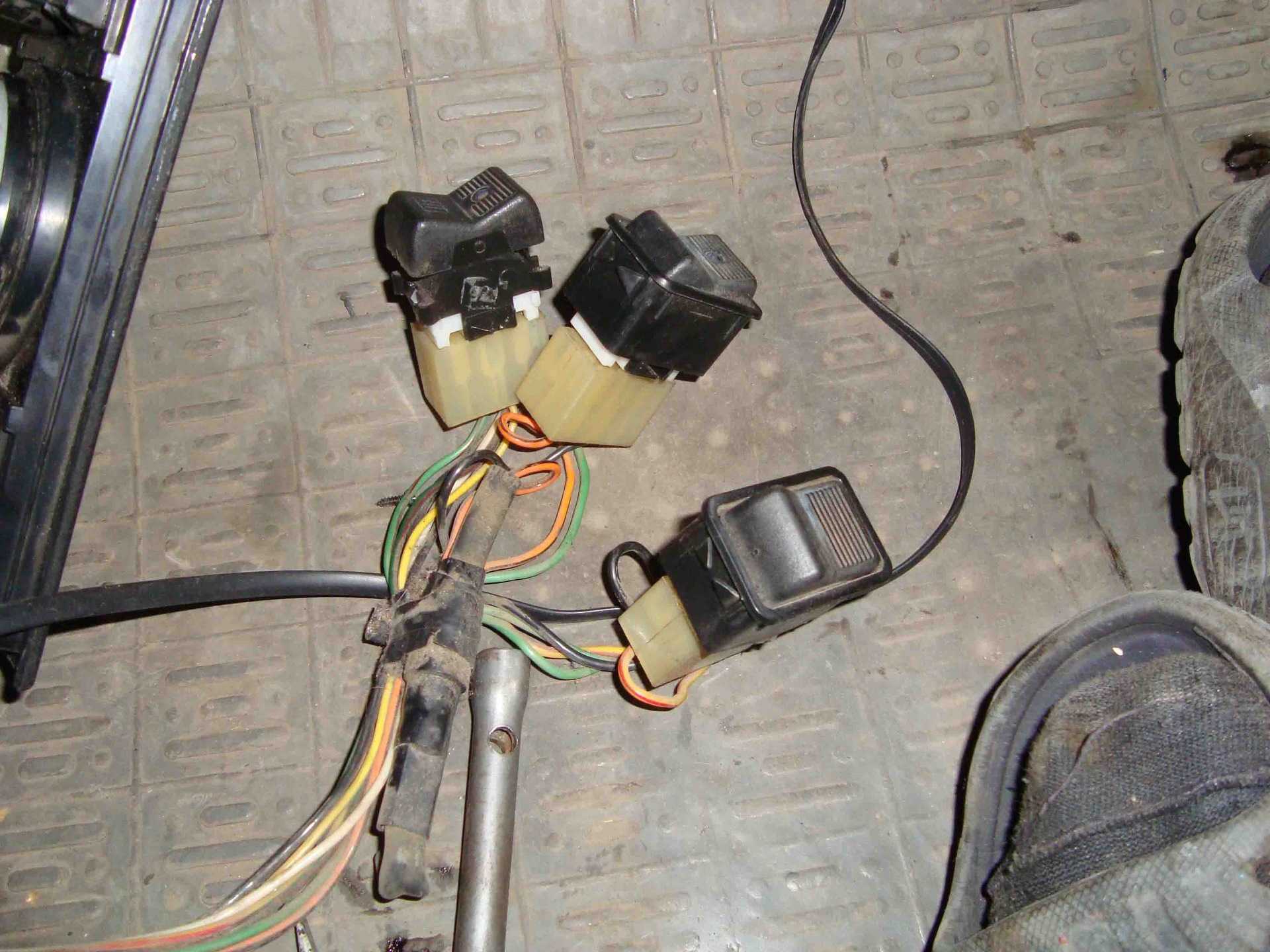

3 отсоединяем кнопки, я потом их вытащил и подключил, что бы не забыть где какая кнопка

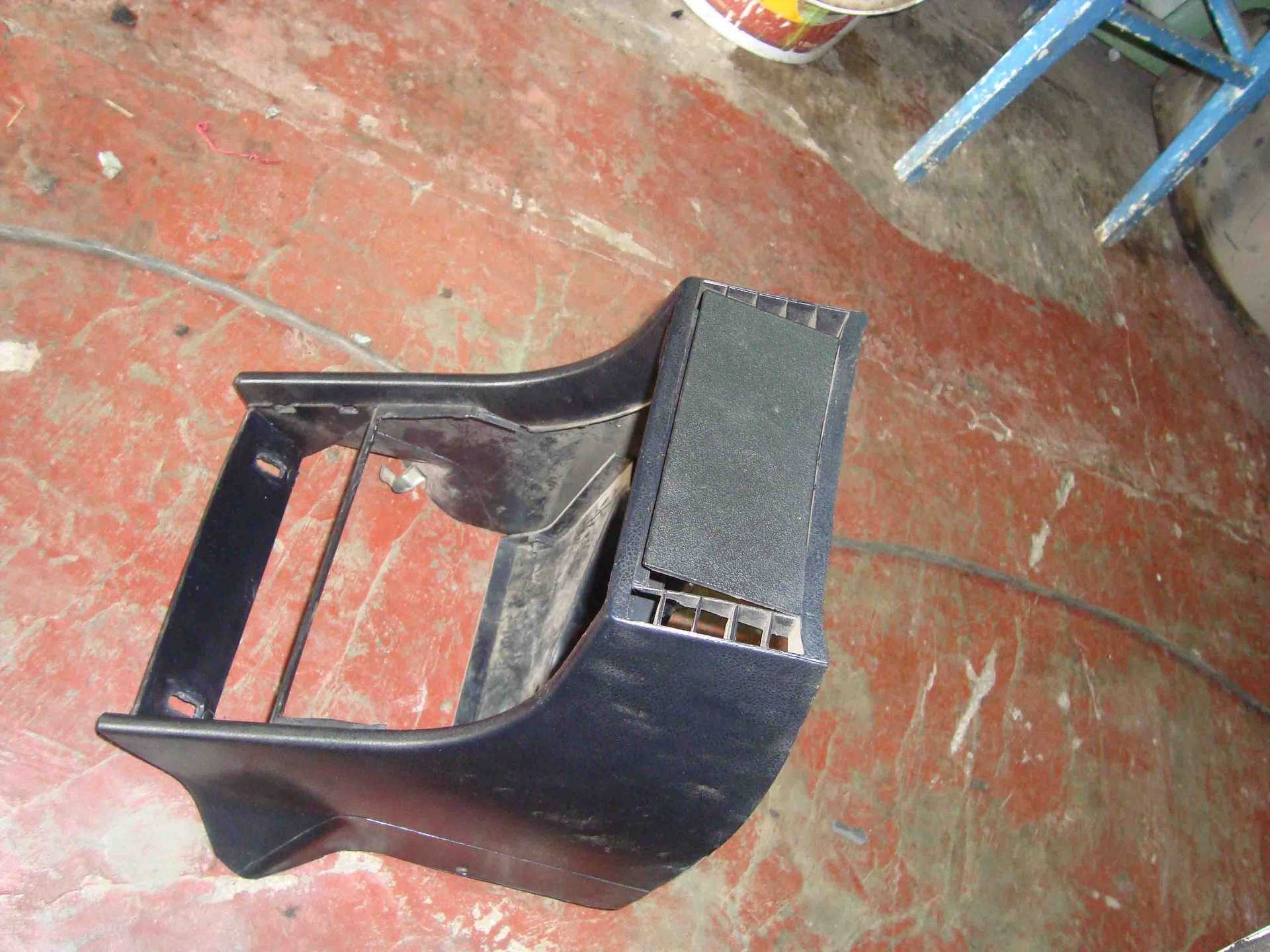

4 вытасктваем бороду

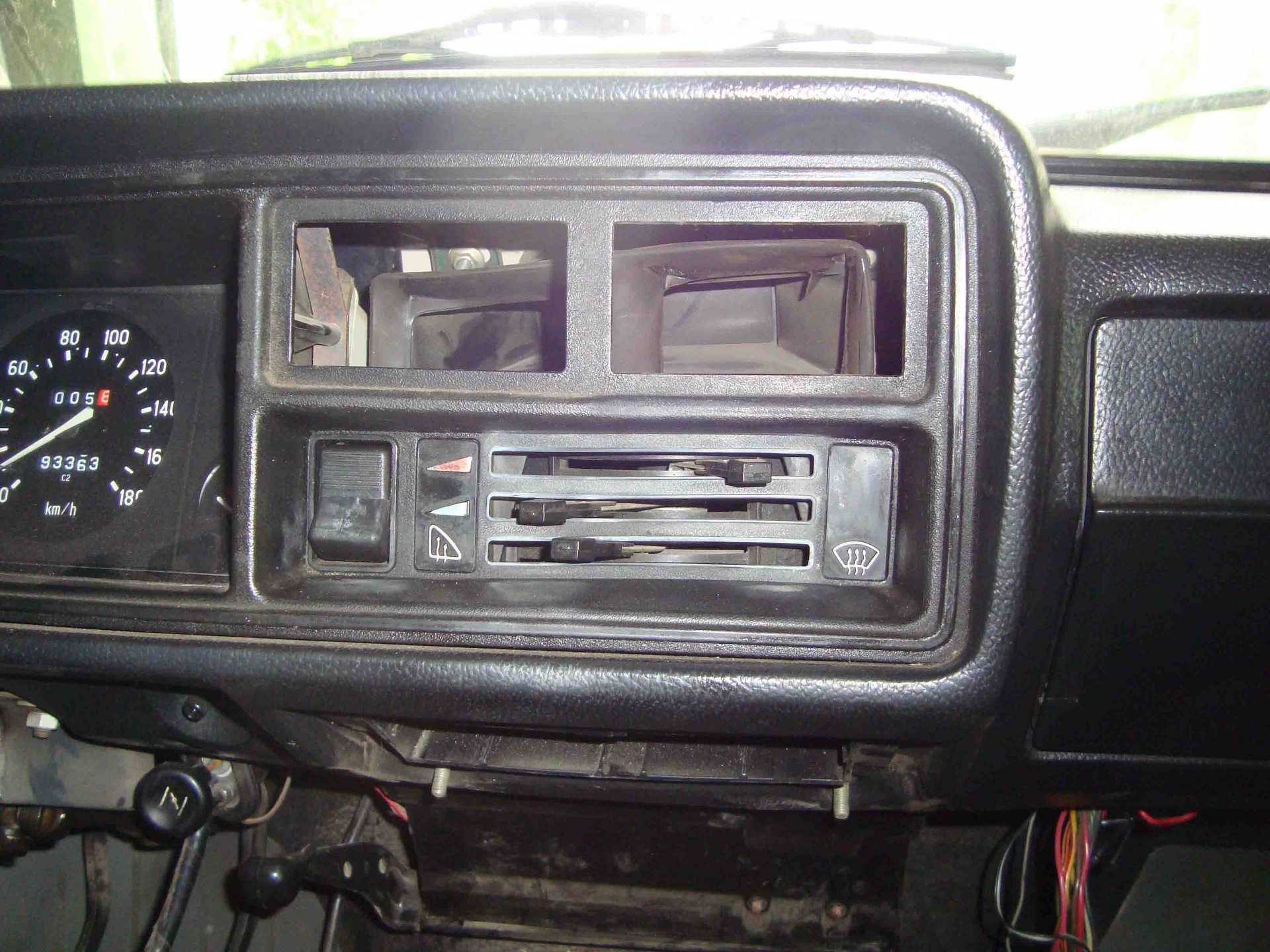

5 снимаем воздуходувы центральные, и бардачок внутри разбираем

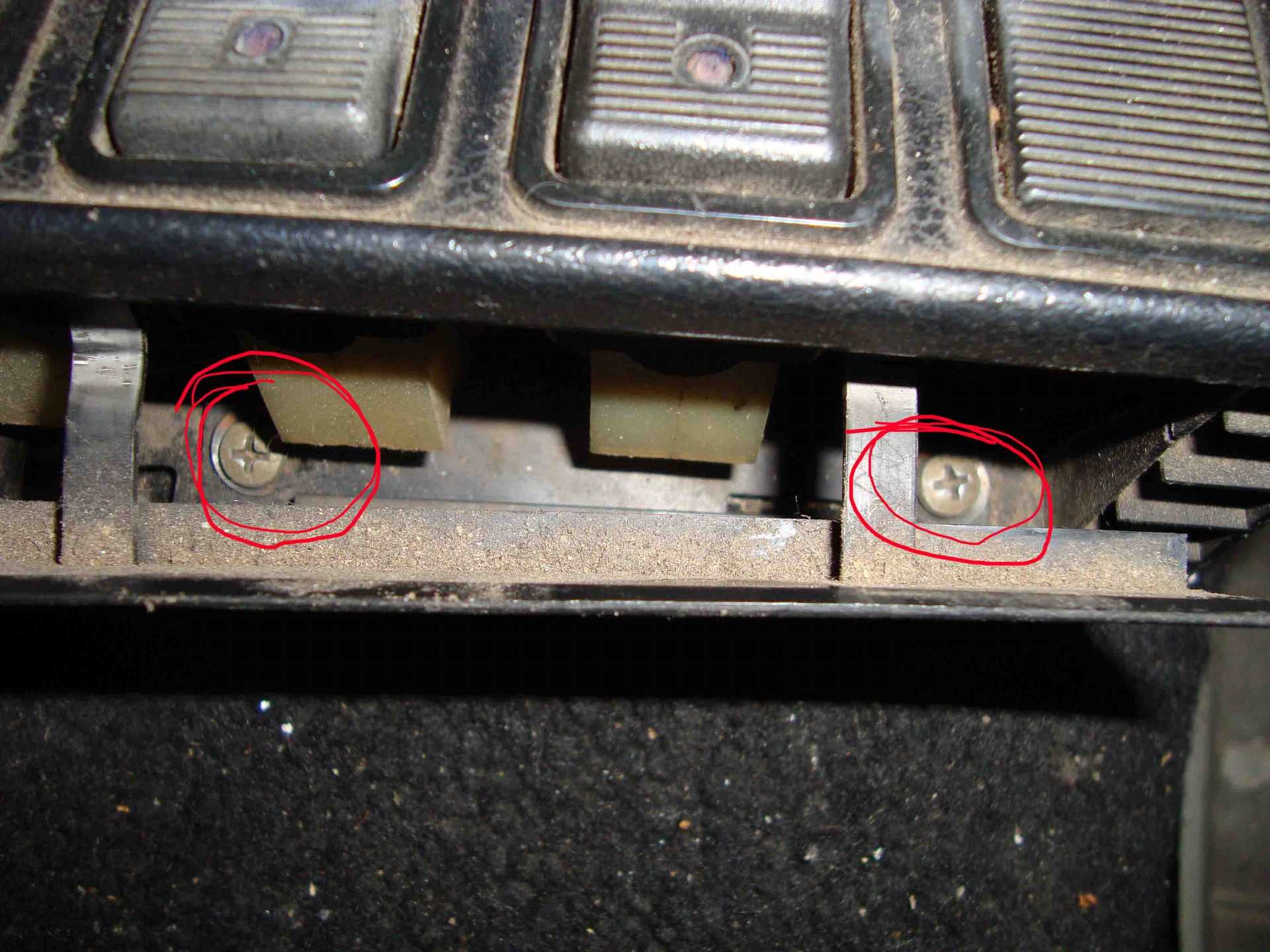

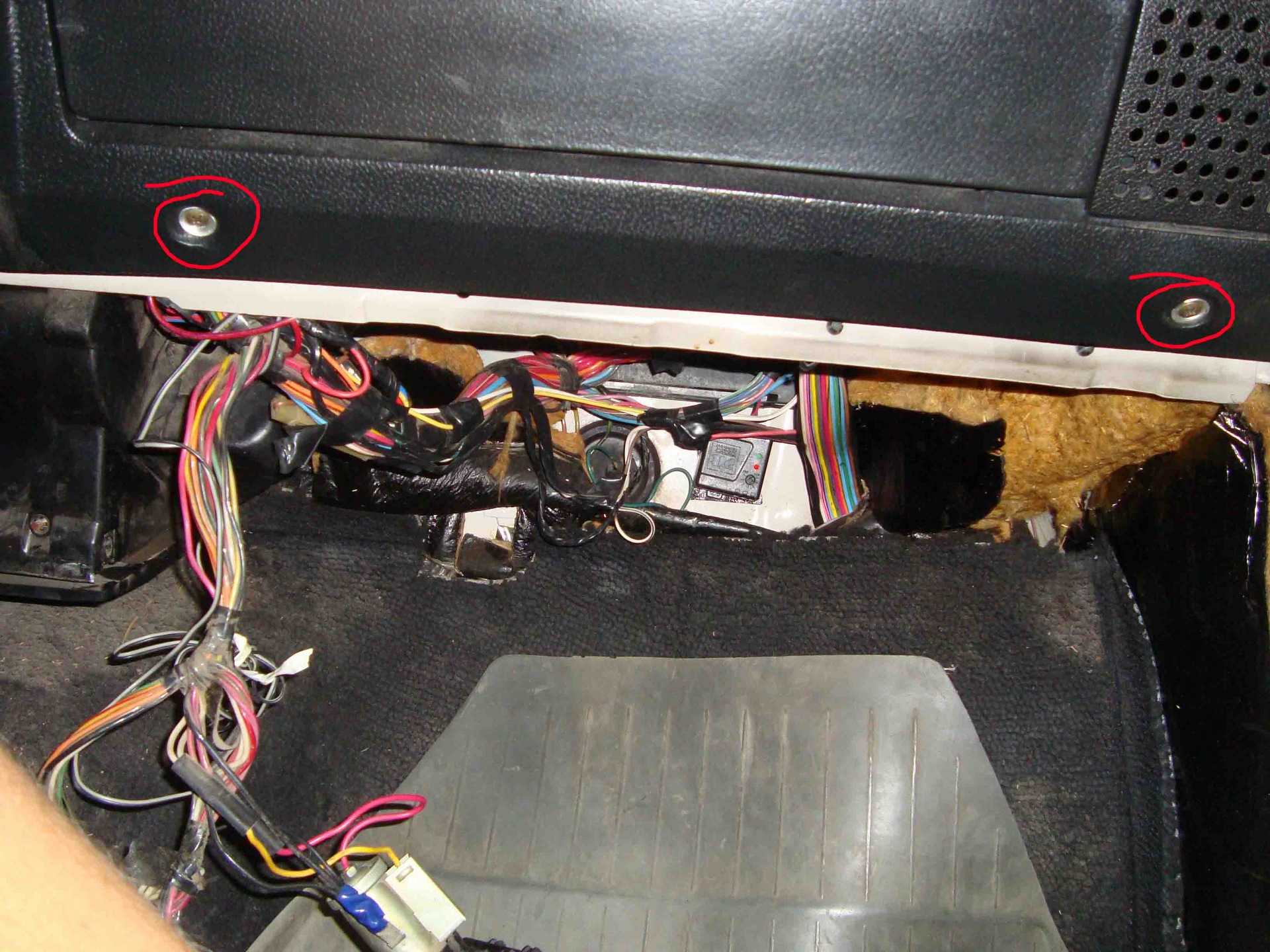

6 откручиваем 4 болта)

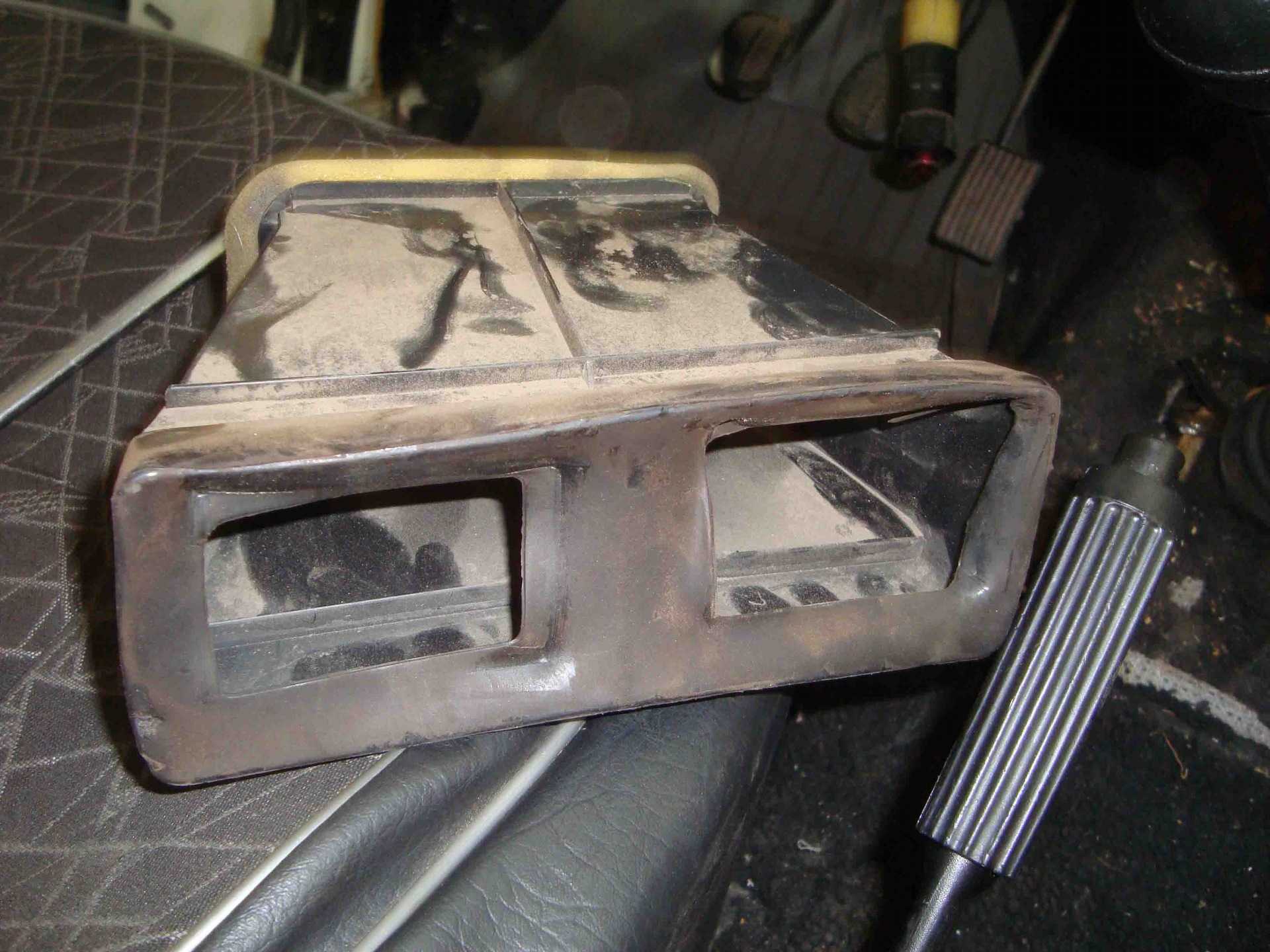

7 вытаскиваем тоннель вохдуховода, дабы лучше подлесть к болтам)

8</b откручиваем 3 болта

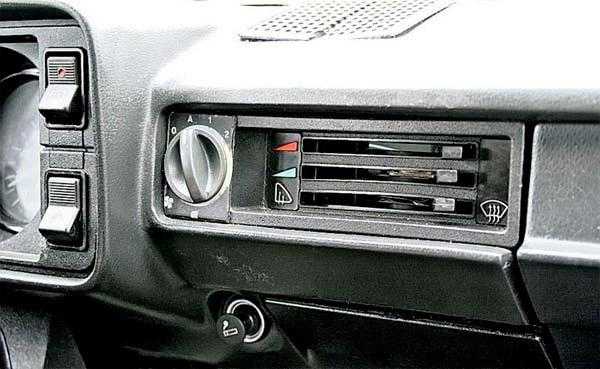

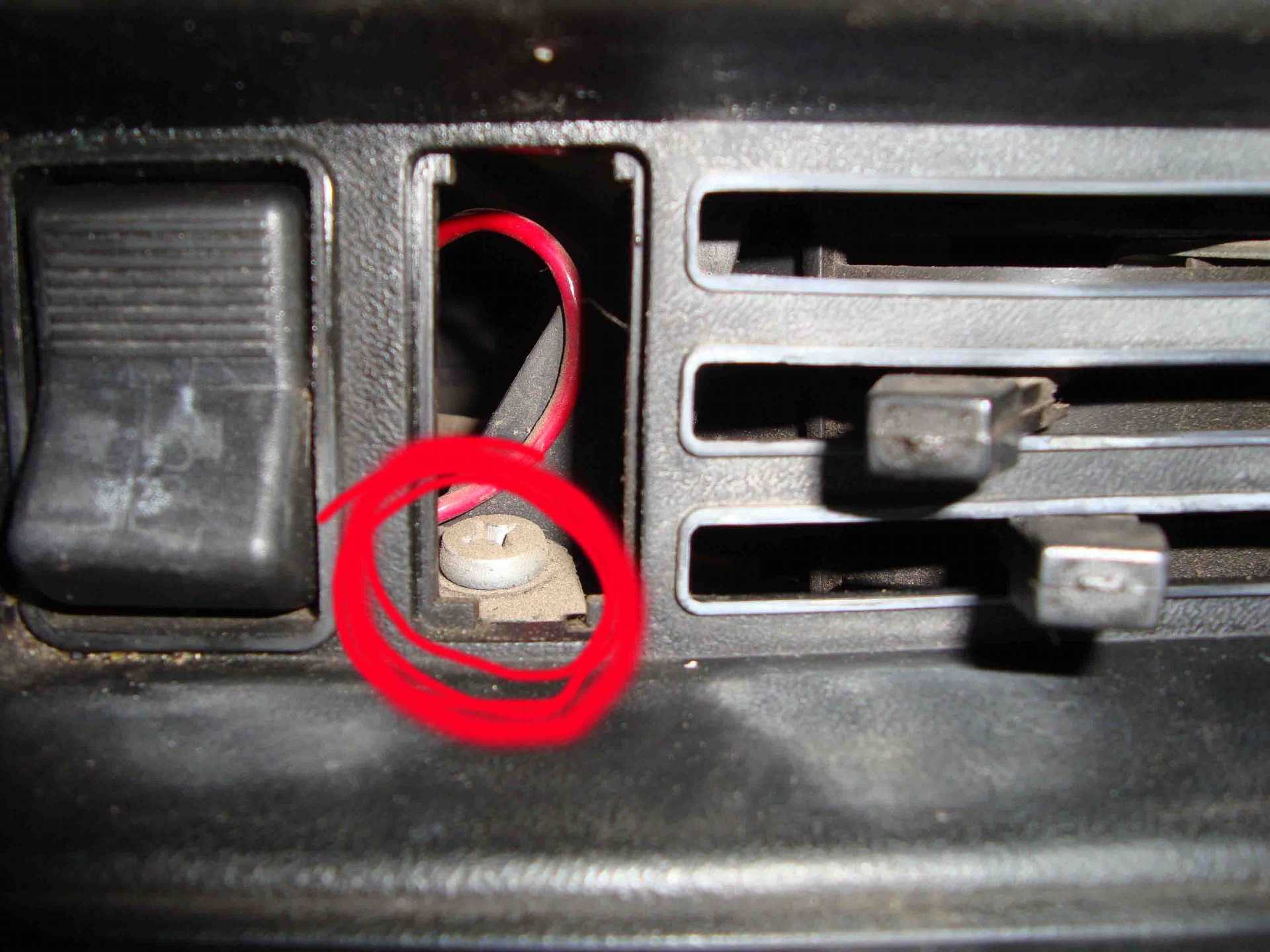

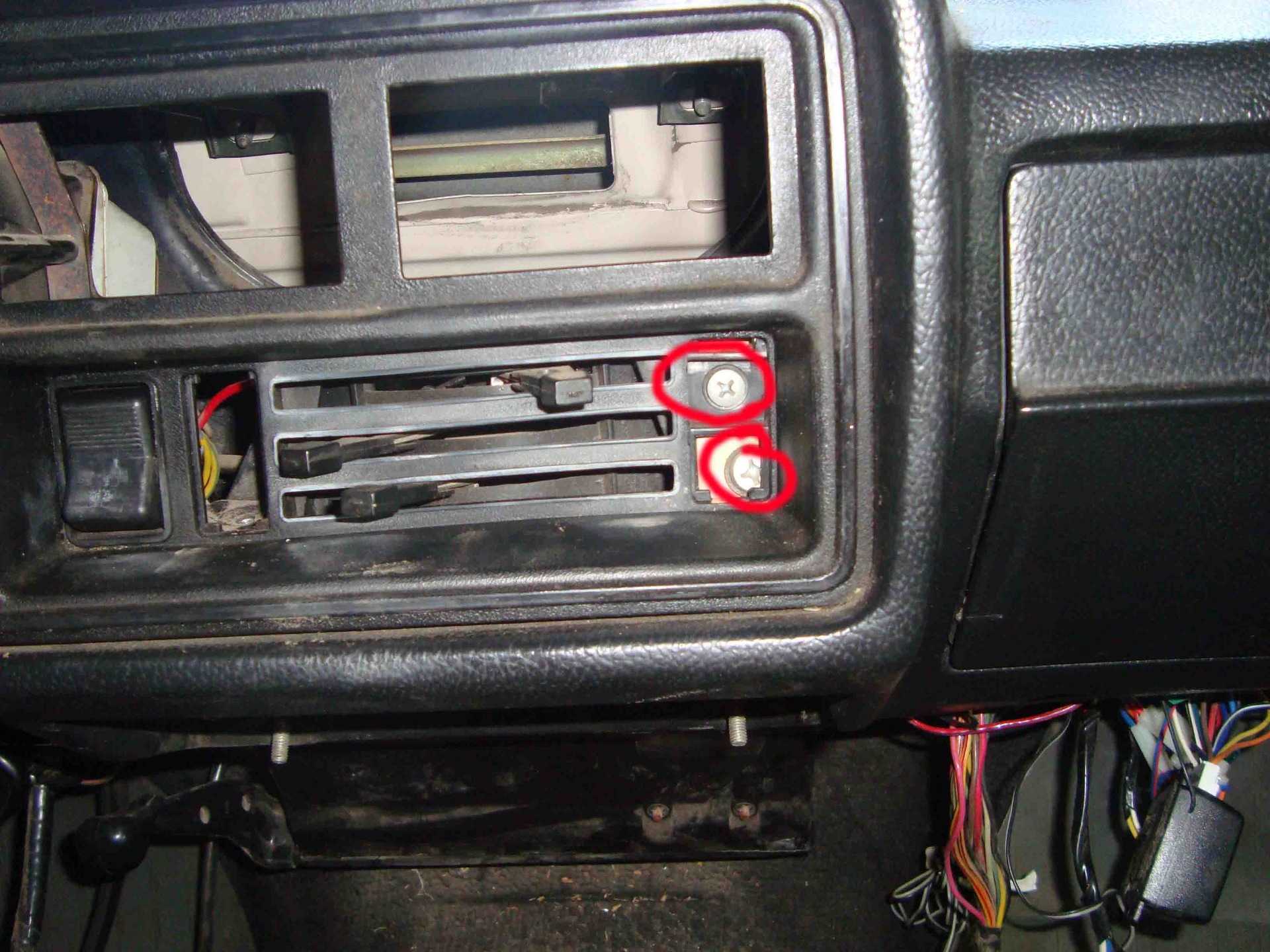

9</b снимаем 2 заглушки с печки, за ними 3 болтаоткручиваем

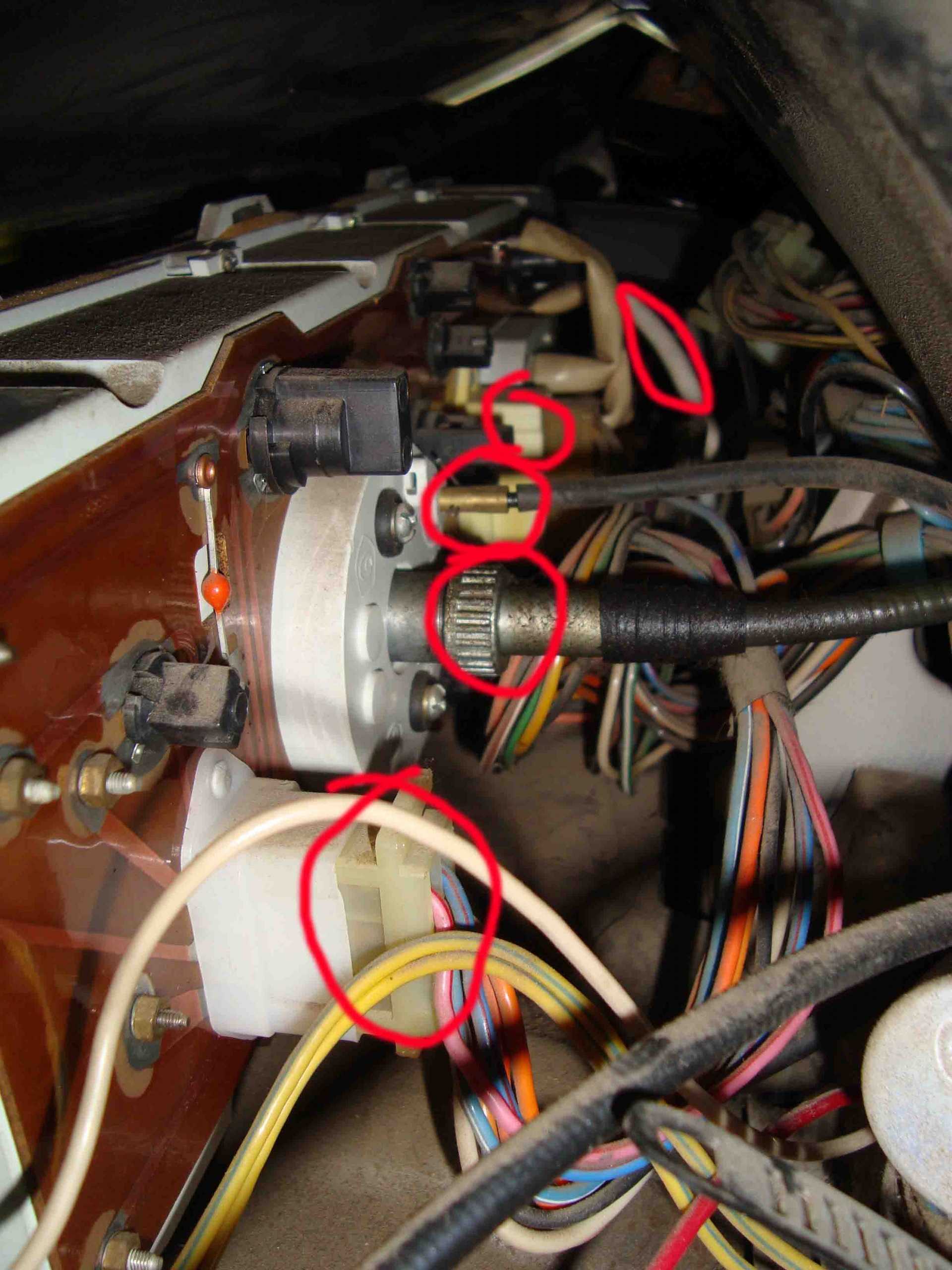

10</b теперь можно потихоньку пробовать вытаскивать приборку, только потихоньку дабы ничего не вырвать, далее отсоединяем всё что подлючено к приборке.

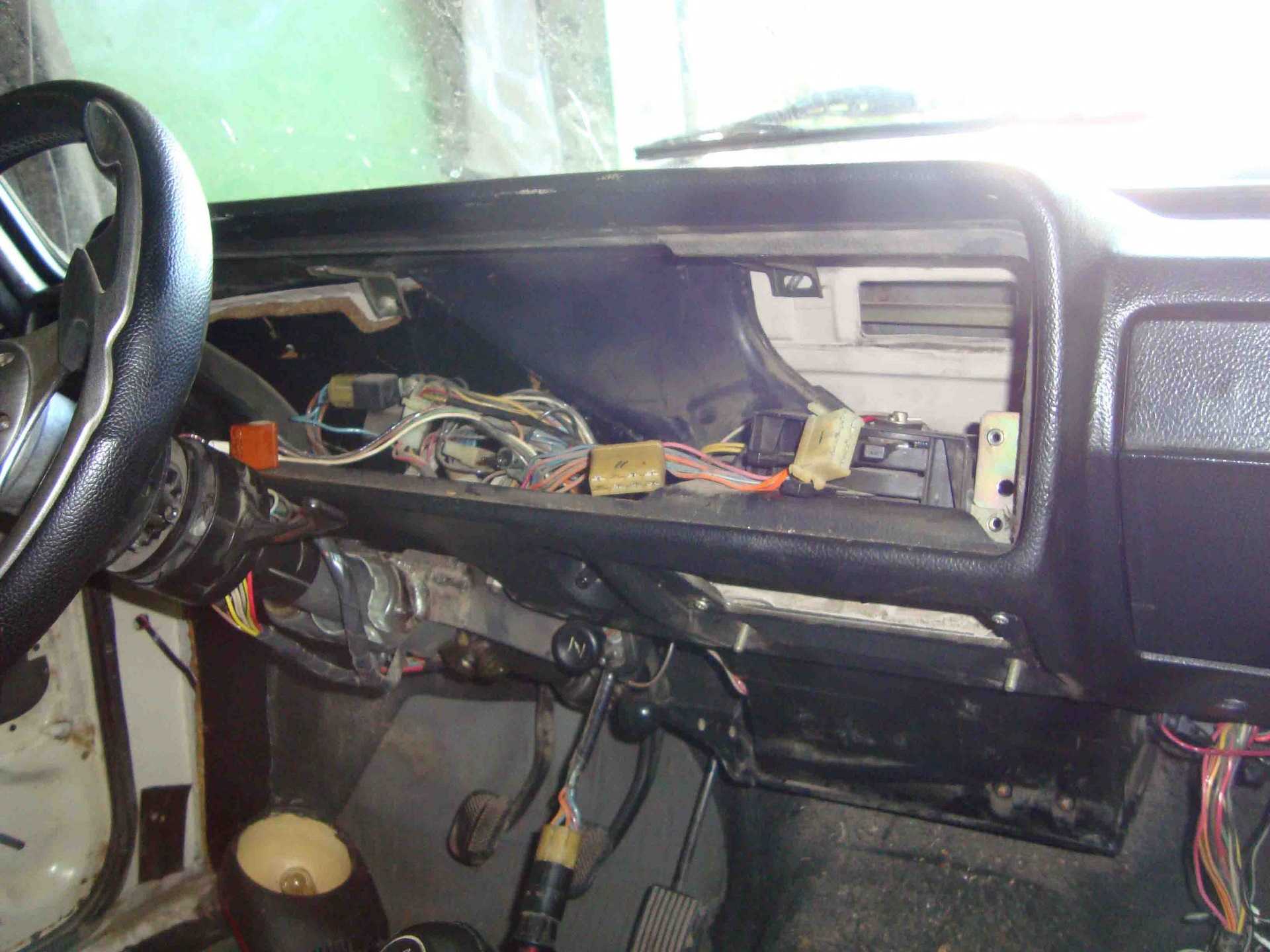

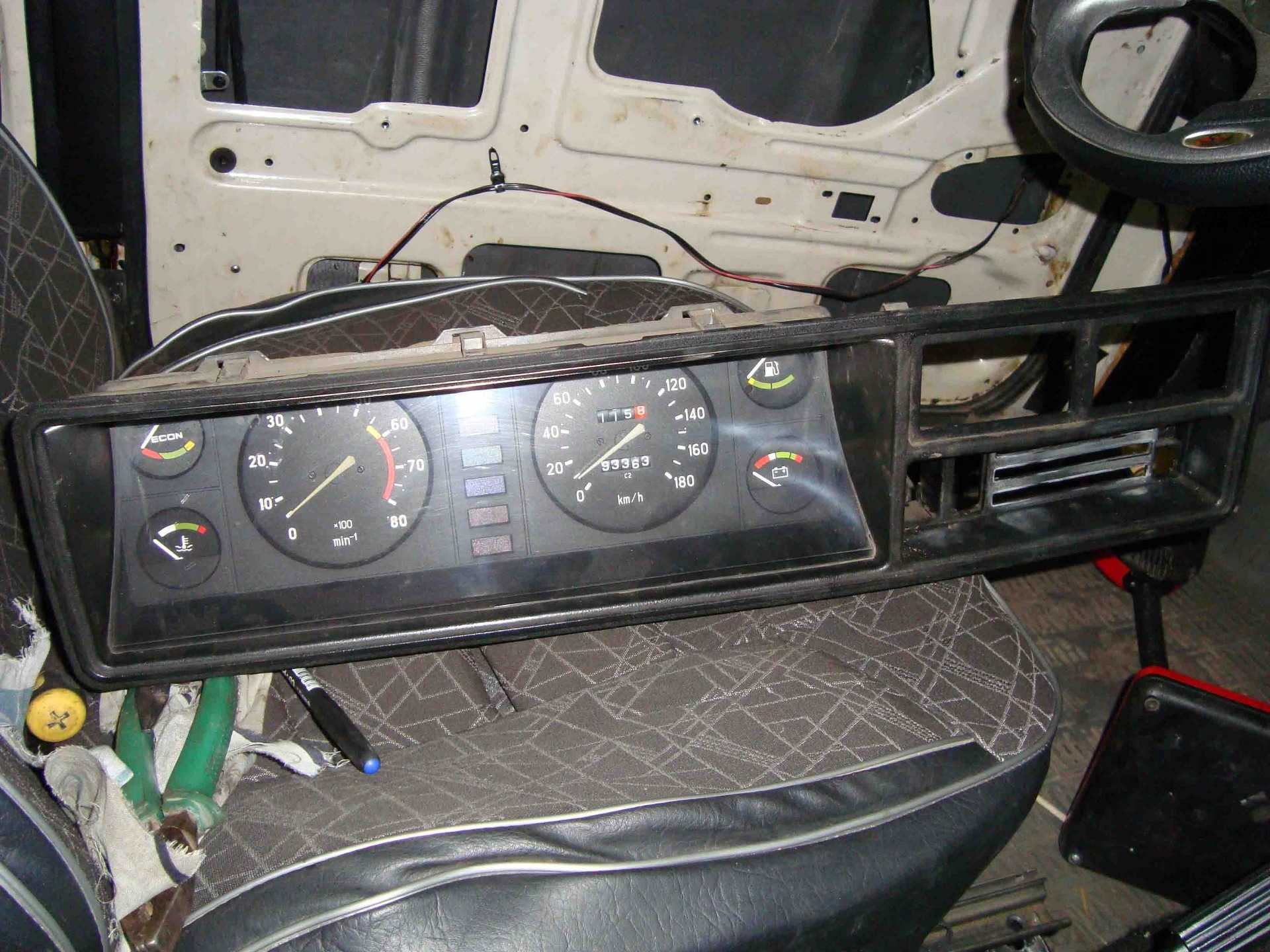

11</b после того как прибока отключена вытаскиваем её.

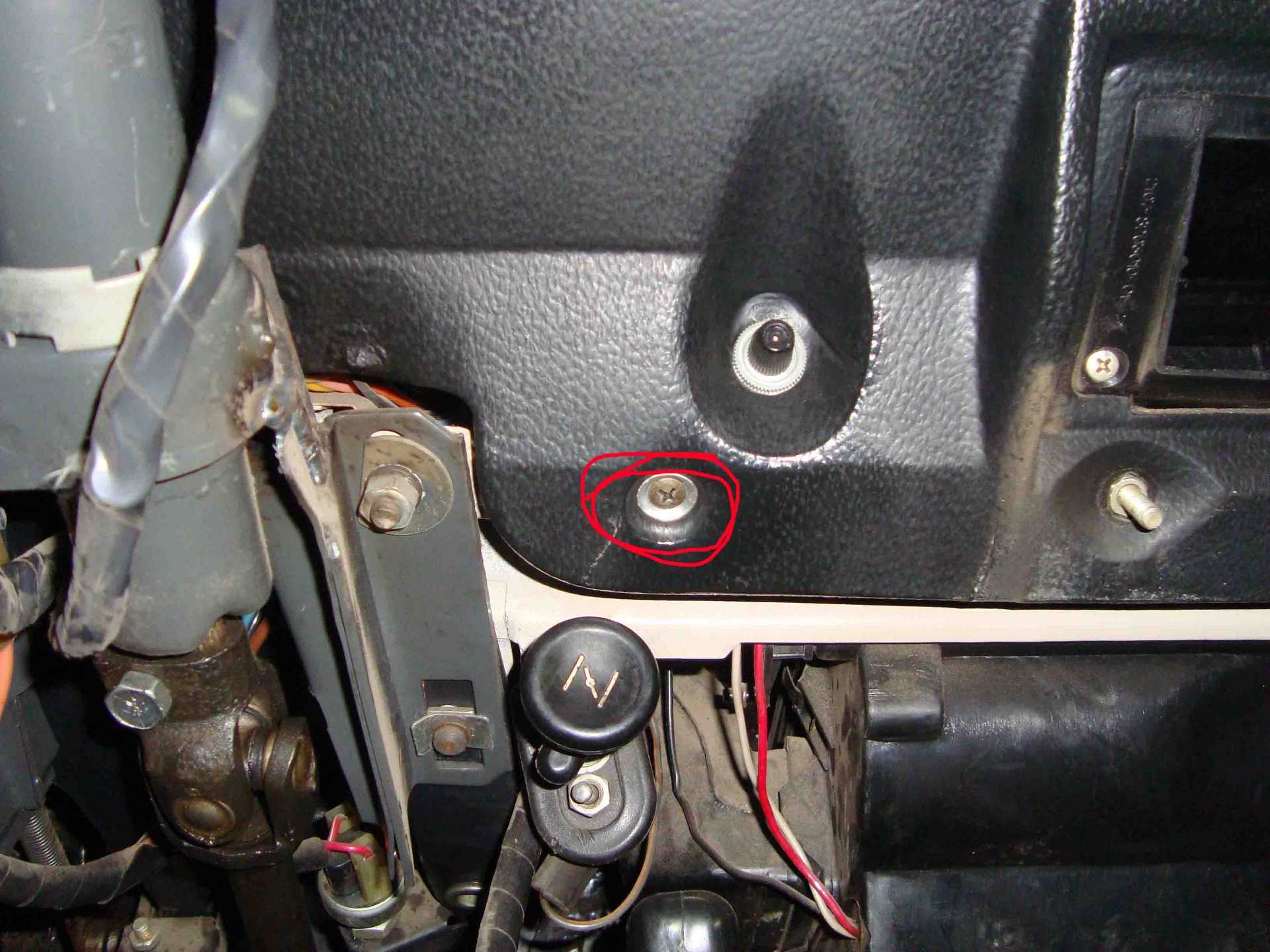

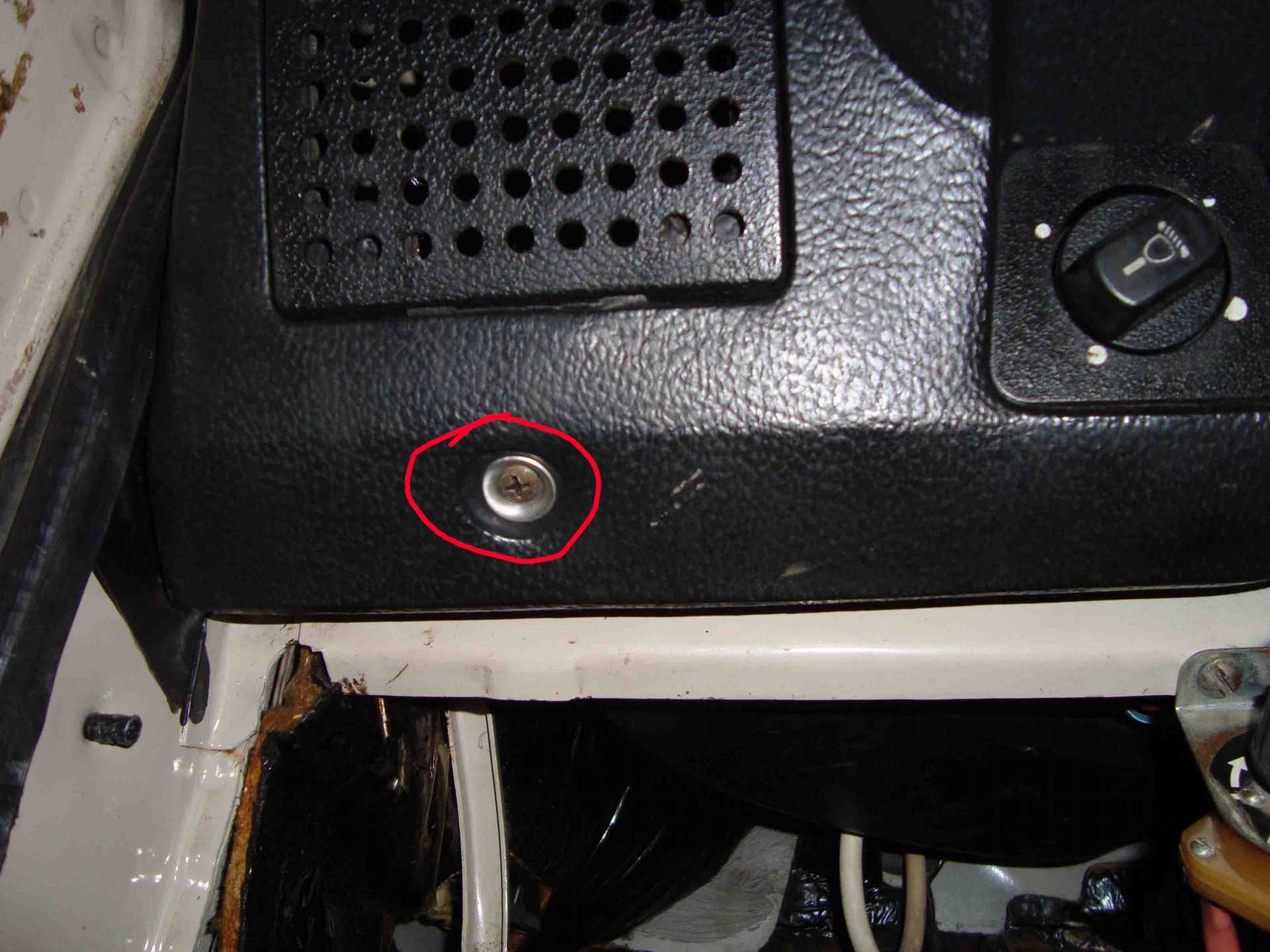

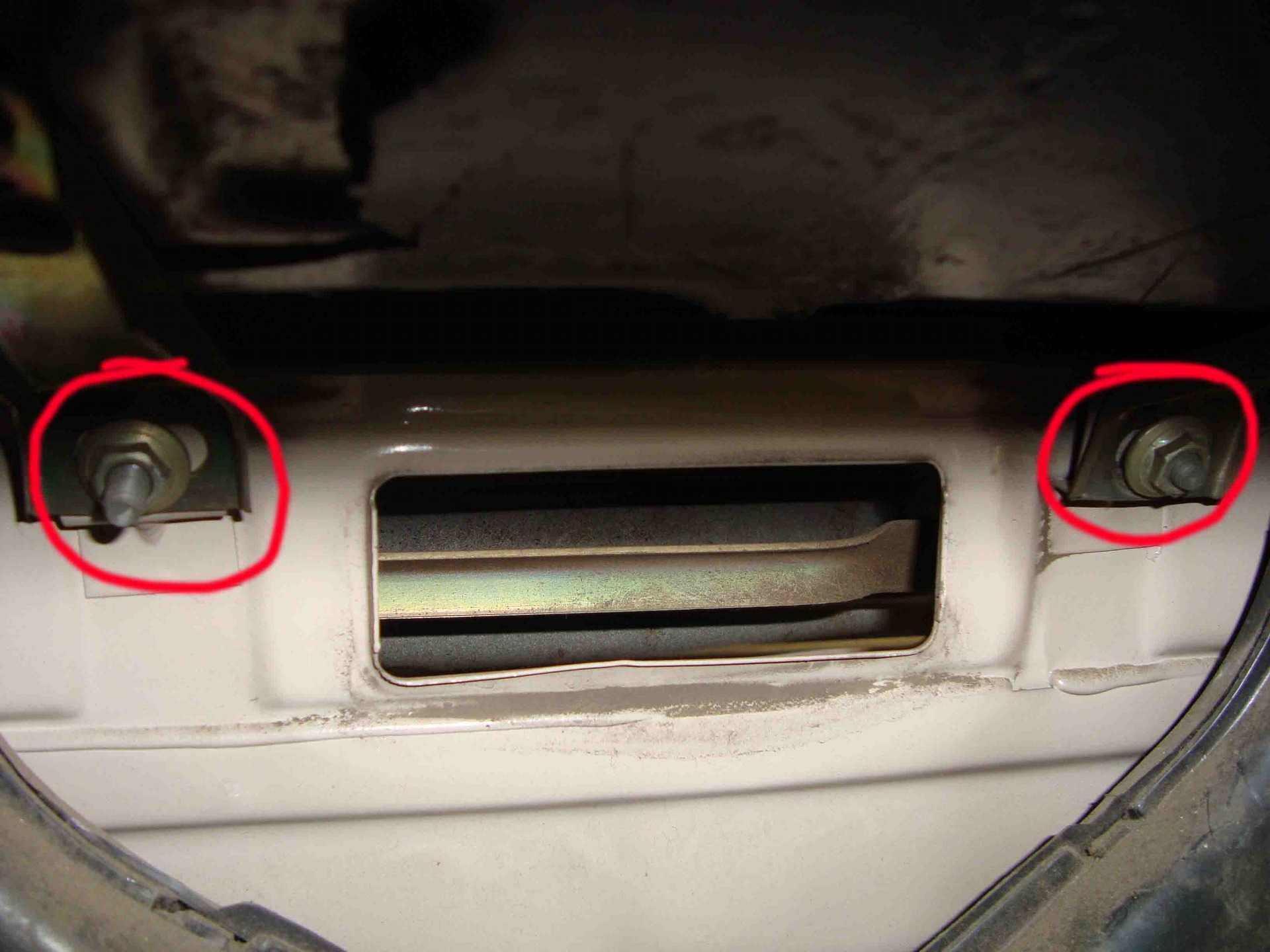

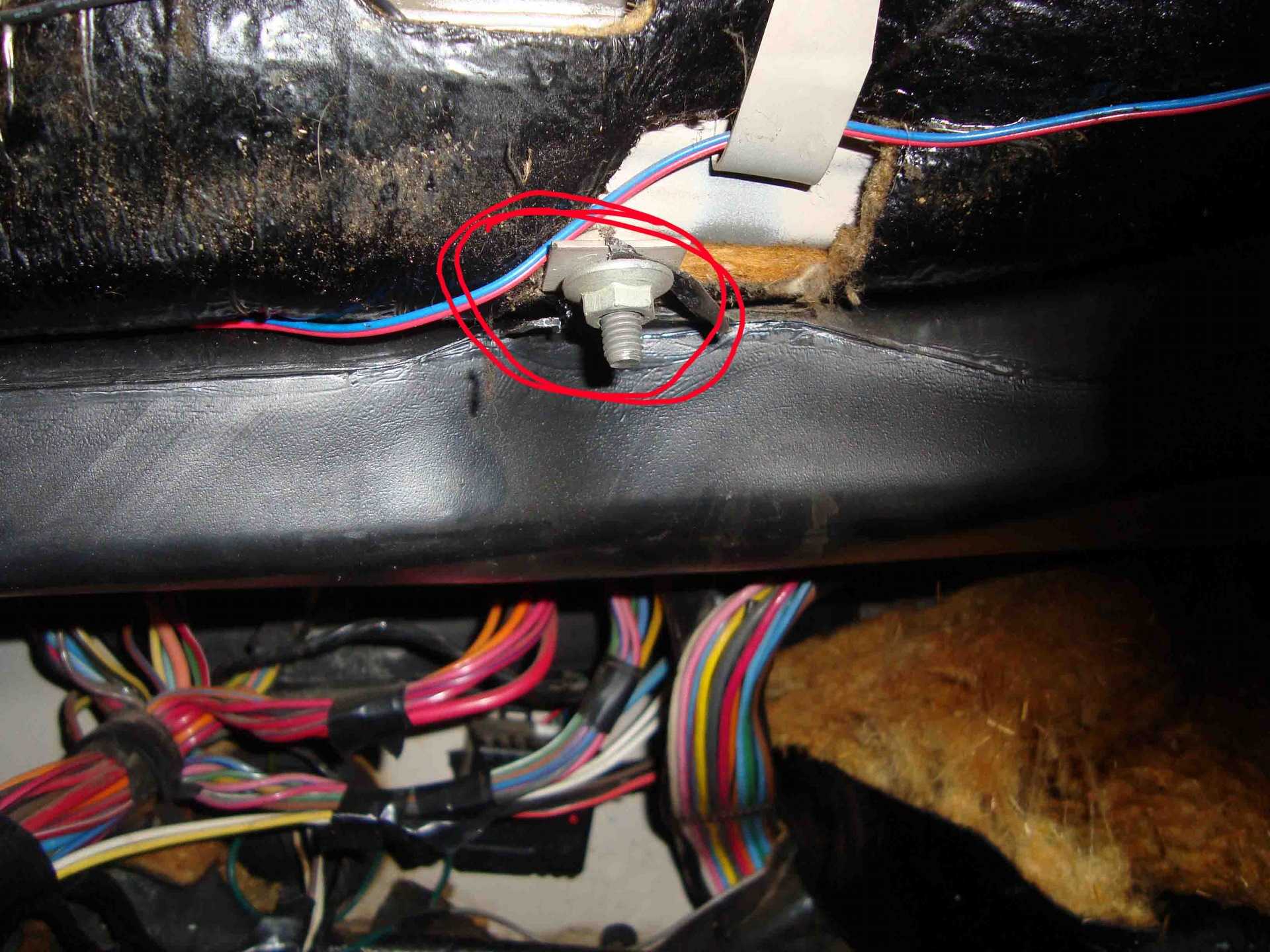

12</b вот он последний болт, за приборной панелью, откручиваем её, на можно вытаскивать торпеду

Материалы и инструменты

Тюнинг консоли обычно заключается в том, что изготавливается новая борода ВАЗ 2107, на которой заранее предусмотрены места крепления переключателей, индикаторов, контрольных приборов и другого оборудования. Наиболее доступный материал для самостоятельного изготовления бороды – фанера. Толщина должна быть не менее 6 мм, иначе не удастся добиться необходимой жесткости изделия. Для отделки чаще всего используется искусственная кожа, подбираемая под цвет элементов салона, или, с недавних пор, карбон подходящего цвета.

Иногда тюнинг бороды ВАЗ 2107 сопровождается комплексной переделкой оформления салона с заменой отделочных материалов обшивки дверей и обшивкой передней панели карбоном или кожвинилом. Чтобы изготовить тюнингованную бороду ВАЗ 2107, кроме отделочных материалов необходимы следующие приспособления и инструменты:

• электролобзик;
• электродрель или аккумуляторный шуруповерт;
• «болгарка» (угловая шлифмашинка);
• слесарный уголок;
• карандаш;
• линейка (рулетка);
• клеевой пистолет (тюбик клея);
• мебельный степлер (для крепления кожвинила).

Новая консоль (борода) устанавливается на место стандартной, которую следует демонтировать, чтобы освободить место и произвести замеры, необходимые для создания чертежей заготовки.

Снятие и установка торпедо ВАЗ 2107

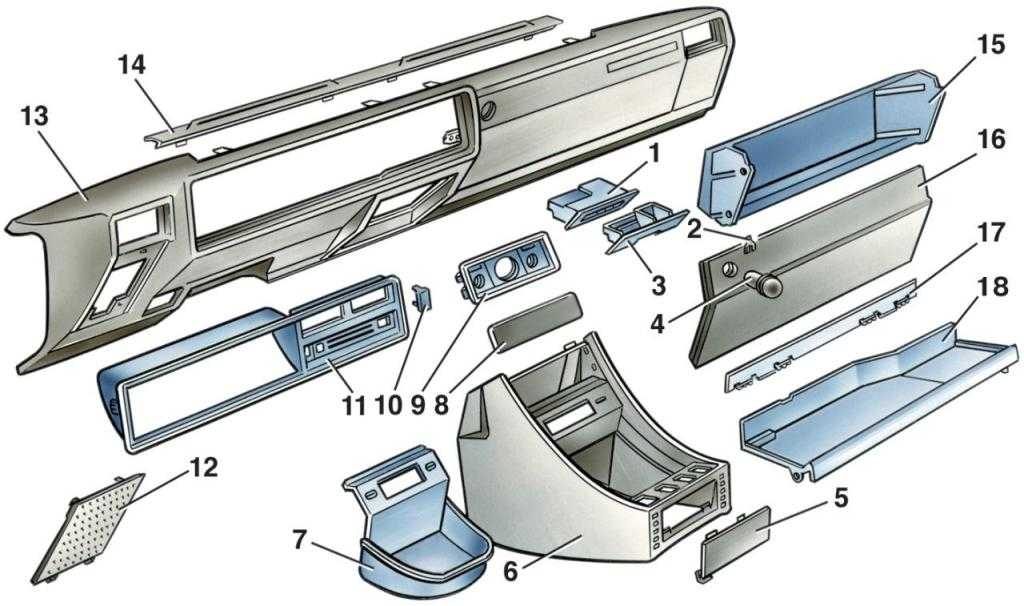

Панель приборов и ее принадлежности:

1 — корпус пепельницы; 2 — скоба крепления замка крышки вещевого ящика; 3 — пепельница; 4 — замок крышки вещевого ящика; 5 — вставка декоративная панели крепления радиоприемника; 6 — панель крепления радиоприемника; 7 — вкладыш нижней панели крепления радиоприемника; 8 — облицовка панели крепления радиоприемника; 9 — вкладыш верхней панели крепления радиоприемника; 10 – заглушка табло символа обогрева ветрового стекла; 11 — щиток приборов; 12 — облицовка громкоговорителя;13 — панель приборов; 14 — вставка панели приборов; 15 — корпус вещевого ящика; 16 — крышка вещевого ящика; 17 — звено петли крышки вещевого ящика; 18 — полка панели приборов

Выверните винты крепления и снимите облицовочный кожух вала рулевого управления. Поддевая тонким острым инструментом, снимите сопла обогрева боковых стекол с панели приборов, сопла вентиляции кузова и заглушку 10 табло символа обогрева ветрового стекла со щитка 11 приборов. Выверните винт (расположен под заглушкой) крепления щитка 11 приборов, снимите щиток, отсоедините от приборов штекеры и провода. Снимите облицовки 12 с левого и правого громкоговорителей, преодолевая сопротивление двух держателей, расположенных по верхнему краю облицовок. Выверните по четыре винта крепления громкоговорителей, выньте их из панели приборов и отсоедините провода. Снимите полку 18 и корпус 15 вещевого ящика, вывернув винты их крепления. Отверните гайку суточного счетчика спидометра и выньте трос счетчика из панели приборов. Выньте из панели 6 крепления радиоприемника электрические часы, прикуриватель и выключатели освещения и обогрева заднего стекла. Отсоедините от них провода. Вывернув винты крепления, снимите радиоприемник и отсоедините провода. Выньте за верхнюю часть нижний вкладыш 7 панели крепления радиоприемника. Отжимая с левой и правой стороны края панели 6 крепления радиоприемника, освободите крючки верхнего вкладыша 9 и выньте его из панели. Снимите декоративную вставку 5 панели крепления радиоприемника, отжав изнутри два крючка в верхней части вставки. Выверните шесть винтов панели 6 крепления радиоприемника (в том числе два винта, крепящие одновременно и панель приборов) и снимите панель 6. Через проемы щитка 11 приборов и вещевого ящика отверните четыре гайки верхнего крепления (их видно на рисунке ниже) панели приборов, а также два оставшиеся винта нижнего крепления, снимите панель и вставку панели. Установку и сборку панели приборов выполняйте в обратном порядке.

Самостоятельно снимаем приборную панель ВАЗ 2107

Начинающему автолюбителю снятие приборной панели может показаться не слишком сложной задачей. Но это впечатление обманчиво. Перед тем как панель приборов ВАЗ 2107 будет полностью снята, придётся проделать множество манипуляций, о которых мы и расскажем читателю в этой статье.

Наиболее распространённые причины демонтажа

• Вышел из строя один или несколько приборов.
• Стыки панели во время езды начали скрипеть, и автовладелец решил проклеить их изнутри, чтобы устранить этот раздражающий скрип.
• На панели перегорело несколько лампочек.
• Трос спидометра пришёл в негодность и нуждается в срочной замене.

Необходимые инструменты

1. Набор рожковых ключей.
2. Отвёртка с плоским жалом (средних размеров).
3. Отвёртка крестовая (средних размеров).
4. Плоскогубцы.

Как снять приборную панель и щиток ВАЗ 2107

1. Капот автомобиля открывается, с аккумулятора снимается отрицательная клемма.
2. С помощью отвёртки откручивается и снимается полочка приборной панели и корпус бардачка.
3. Теперь отсоединяются две клеммы, от которых запитаны лампочки освещения бардачка.

Отключаются разъёмы питания лампочек

Дополнительная панель снимается отвёрткой

Дополнительные разъёмы отключаются вручную

Саморезы выкручиваются крестовой отвёрткой

Центральная консоль извлекается вручную

Щиток извлечён со штатного места

Приборная панель снята полностью

Видео снятия панели приборов на семёрке

Важные моменты

• Перед тем как снимать провода и разъёмы, на них рекомендуется наносить метки для того, чтобы было легче производить обратную сборку. Эти метки удобно наносить чёрным маркером или фломастером (потому что большинство разъёмов под приборной панелью белого цвета).
• Снимать верхнюю часть защитного кожуха рулевой колонки нужно аккуратно, так как можно повредить резиновое кольцо на замке зажигания (оно зацепляется за край кожуха и легко рвётся).
• При снятии дополнительной панели не следует наклонять отвёртку слишком сильно: фиксаторы, которые удерживают эту панель, пластиковые и ломаются очень легко.

Как видно из этой статьи, снятие приборной панели на ВАЗ 2107 задача хоть и трудоёмкая, но выполнимая. Главное — придерживаться изложенных выше инструкций и не прилагать слишком больших усилий при снятии: материал панели, несмотря на кажущуюся прочность, довольно легко ломается.

Как снять торпедо на ВАЗ 2107

От многих автолюбителей можно услышать жалобу, что «родной» дизайн приборной панели (или в просторечии, «торпеды») на ВАЗ 2107 чрезвычайно лаконичен, скуп, даже скучен. Другие уверяют, что да, накладка простовата, но зато ничего не отвлекает водителя.

Панель приборов, или накладка – это более широкое понятие, «весь» пластик, который находится в передней части салона автомобиля. Именно с желания изменить внешний вид панели приборов своими руками зачастую и начинается профессиональный тюнинг не только салона, но и всего автомобиля.

Напомним, какова заводская накладка на ВАЗ 2107:

А вот как можно провести тюнинг своими руками, изменить щиток приборов и врезать в накладку экран (не говоря про рулевое колесо):

А вот практически профессиональный тюнинг салона ВАЗ 2107:

Даже не верится, что этот тюнинг был сделан своими руками!

Чтобы грамотно изменить внешний вид передней части салона, поменять комбинацию приборов, установить новую аудиосистему зачастую не обойтись без снятия торпедо.

Торпеда состоит почти из двух десятков частей. Ниже показан схематический вид торпеды.

На самом деле снять и поставить торпеду своими руками очень просто. Понадобится отвёртка с плоским и крестовым шлицем и рожковый ключ 10 мм.

Последовательность действий при снятии торпеды ВАЗ 2107.

Внимание! Вначале снимаем клемму «минус» с аккумуляторной батареи

Зачем нужно снимать торпеду на ВАЗ-2107

С необходимостью демонтажа и разборки торпеды часто сталкиваются автолюбители, которые:

• намереваются сделать тюнинг приборной панели, привести ее в соответствие с самыми современными модными тенденциями;
• осуществляют ремонт одного из приборов, вышедшего из строя;
• собираются заменять трос спидометра, который пришел в негодность;
• восстанавливают работоспособность одного или нескольких индикаторов, расположенных на панели.

В процессе тюнинга после демонтажа торпеды можно установить сюда новую, более современную магнитолу, дополнительный обогрев стекол и другие высокотехнологичные устройства, а также перетянуть панель с использованием каких-либо новейших материалов для улучшения ее внешнего вида.

Если же ваша главная цель – ремонт, то просто заменяете сломанную деталь и устанавливаете изделие на место.

Как демонтировать панель приборов: пошаговая инструкция

вывинчиваем полочку торпеды и корпус бардачка, используя специальную отвертку;
отключаем питание лампочек, которые освещают внутреннюю полость бардачка в вашем авто;

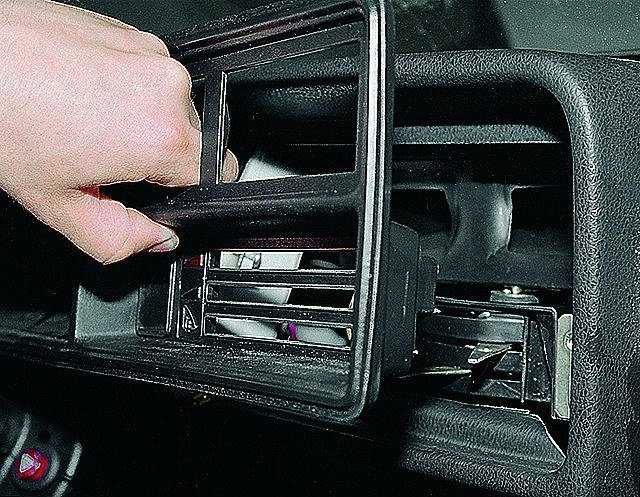

предельно осторожно извлекаем дополнительную приборную панель вместе с часами и другими устройствами. Для этого потребуется поддеть деталь отверткой и вытащить ее из специальных пазов;
отключаем прикуриватель и лампы сигнализаторов, снимая соответствующие провода, расположенные за дополнительной панелью;
извлекаем переключатели, размещаемые в непосредственной близости от рычага коробки передач и отключаем их от бортовой сети;
выкручиваем саморезы, которые вы сразу же увидите под переключателями и болты, предназначенные для фиксации главной консоли торпеды

После этого можно свободно снять ее, не опасаясь повредить провода;
снимаем кожух рулевой колонки;
извлекаем накладку системы отопления вместе с дефлекторами воздуховодов;
демонтируем блок управления отопителя;
откручиваем последние гайки, удерживающие торпеду. Для этой цели нужно использовать ключ на 10.

После этого можно без особых проблем демонтировать панель приборов в автомобиле. Используя данный подход, вы можете не опасаться случайной поломки каких-либо деталей или обрыва проводов, так как все они извлекаются перед откручиванием фиксирующих гаек. Сборка торпеды осуществляется в обратном порядке и может быть выполнена даже без наличия опыта. Самое главное – производить все работы максимально аккуратно и не пропускать какие-либо описанные выше шаги.

Основные характеристики торпеды ВАЗ 2107

Прежде чем выяснить, от какой машины можно поставить панель, следует учесть расположение и характеристики элементов, входящих в состав родной конструкции. Левая часть торпеды ВАЗ 2107 состоит из следующих элементов.

1. Датчик экономичности работы мотора, где красный сектор показывает неэкономичный режим, а зеленый — оптимальную работоспособность мотора.
2. Датчик температуры охлаждающей жидкости, где белый сектор связан с холодным двигателем, а зеленый — с рабочим режимом. Если мотор закипит, загорится красный сектор.
3. Тахометр, отвечающий за частоту оборотов коленчатого вала.

В правой части родной панели приборов находятся:

• спидометр — показывает скорость движения транспортного средства, при этом счетчик внизу показывает общий пробег машины, а верхний отвечает за локальный километраж (при необходимости данные сбрасываются);
• датчик топлива — представлен в виде сигнальной лампочки, которая загорается при наличии в баке меньше 5 л бензина;
• датчик заряда аккумулятора, где красный сектор говорит о том, что АКБ разряжен, зеленый — норма, желтый — идет перезарядка блока питания.

Определить, какой элемент из вышеперечисленных является самым важным, невозможно. Каждый агрегат играет свою роль в безопасном движении транспортного средства. Необходимо отметить, что между правой и левой частями родной панели ВАЗ 2107 находятся указатель поворотов и набор лампочек.

1. Сообщающая об открытии воздушной заслонки.
2. Сигнализирующая об отсутствии заряда аккумулятора.
3. Габаритная.
4. Дальнего света.
5. Сообщающая об отсутствии давления масла.
6. Уведомляющая об использовании стояночного тормоза.

Изготовление бороды ВАЗ 2107

В зависимости от навыков, фантазии и личных предпочтений вы можете разработать индивидуальную конструкцию консоли (бороды) или воплотить в жизнь готовое решение, скопировав понравившееся изделие. Борода – сложная пространственная конструкция, изготавливаемая из плоских деталей. Для ее изготовления необходимы выкройки, которые лучше всего сделать из жесткого картона. Твердый материал позволяет добиться высокой точности изготовления деталей консоли. Если вы не вполне уверенны в своих навыках, можно сначала изготовить картонный макет консоли. Это позволит убедиться в правильности чертежей и проверить, насколько хорошо новая борода вписывается на место установки.

Дизайн центральной консоли, изготавливаемой своими руками, может быть самым разнообразным. Обычно в конструкцию входит вместительный ящик, размещаемый между сидениями водителя и переднего пассажира (там, где находится рычаги переключения передач и ручного тормоза). В нем могут разместиться отделения для мелких предметов, приборы, переключатели или просто подставки для стаканов.

После того как изготовлены выкройки и размечены детали консоли, их вырезают из фанеры электролобзиком. Соединять детали лучше при помощи саморезов и клея. Первые позволят неподвижно зафиксировать элементы на время, пока клей будет схватываться. Это самый простой и надежный способ соединения частей консоли.

Готовую бороду обтягивают кожвинилом, тканью или карбоном. Для крепления отделочных материалов используется клей и мебельные скрепки.

Когда клей высохнет, остается установить новую консоль на место и закрепить. Перед креплением на ней следует закрепить часть приборов и выключателей, которые будет трудно устанавливать, если борода будет зафиксирована на штатном месте. Однако это зависит от конструктивных особенностей тюнингованной консоли. Иногда проще крепить переключатели, приборы и устройства уже после того, как консоль будет зафиксирована.
