Кондиционер на лада гранта: установка, ремонт и обслуживание

Схема системы зажигания лада гранта

Схема системы зажигания лада гранта(увеличение по клику)

1-датчик контрольной лампы давления масла;
2-генератор;
3-дроссельный патрубок с электроприводом;
4-датчик температуры охлаждающей жидкости;
5-колодка жгута проводов системы зажигания к колодке жгута панели приборов;
6-электромагнитный клапан продувки адсорбера;
7-датчик скорости;
8-датчик массового расхода воздуха;
9-датчик положения коленчатого вала;
10-датчик концентрации кислорода;
11-контроллер;
12-датчик концентрации кислорода диагностический;
13-катушка зажигания;
14-свечи зажигания;
15-форсунки;
16-колодки жгута проводов системы зажигания и жгута проводов форсунок;
17-датчик детонации.

Схема переднего жгута лада гранта(увеличение по клику)

Наименование элементов для электросхемы: 1,3 — фары автомобиля; 2 — двигатель омывателя; 4 — стартер; 5 — аккумулятор; 6 — блок силовых предохранителей (расположен в моторном отсеке — см поз. 10 в статье «Подкапотное пространство Лада Гранта»); 7 — генератор; 8 — звуковой сигнал; 9,10,11 — к колодке панели приборов (см статью «Электросхема панели приборов»); 12 — выключатель лампы заднего хода; 3 — электровентилятор системы охлаждения (установленный на радиаторе в моторном отсеке)

Электросхема передней правой двери Лада Гранта(увеличение по клику)

1- к колодке заднего жгута; 2 — двигатель стеклоподъемника; 3 — замок запирания двери; 4 — переключатель стеклоподъемника; 5 — к динамику в двери

Электросхема передней левой двери Лада Гранта(увеличение по клику)

1- к колодке заднего жгута; 2 — двигатель стеклоподъемника; 3 — замок запирания двери; 4 — блок переключателей; 5 — к динамику в двери

Схема фонарей освещения номерного знака Лада гранта

1- к колодке заднего жгута; 2,3 — фонари освещения

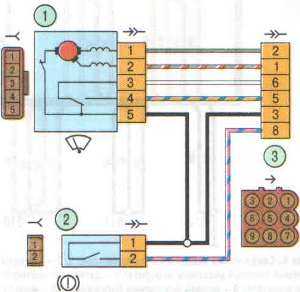

Схема жгута короба воздухопритока

1 — электродвигатель стеклоочистителя; 2 — датчик уровня тормозной жидкости; 3 — к колодке панели приборов

Схема жгута задней двери Лада Гранта

Подключение кондиционера Лада гранта

Добро пожаловать на ChipTuner Forum.

Изображения:

ВСО последов-паралл..jpg


SergievskEVG

К сожалению я не могу сказать. Есть ли поддержка или нет, мне посмотреть не чем. При включении кнопки обороты не подбрасывает. И бывает когда выключишь печку и включишь, начинается просадка оборотов, но при этом компрессор не включается и вентиляторы стоят на месте. — На контакт D3 при включении кнопки приходит 12в. — Датчик давления мерил напряжение. Тот что на А4 (педаль газа 2й контакт) 5в стабильно. На F3 который там показывает 2.6-2.7в. (При обрыве или не исправности 5в. Я проверял отключив его). — на А1 (Выход управления реле конд.) постоянно приходит 12в. что при включенной кнопке, что при выключенной. Т.е с блока нет управления (минуса) на А1.

Есть ещё один момент. У него D2, F1 идёт CAN шина. Будет ли в таком случае работать кондюк в штатном режиме? (Не климатическая установка) На сколько я понял при комплектации CAN шиной А1 не используется? Управление идёт через кан шину?

Добавлено через 3 минуты

И ещё. Основной вентилятор охлаждения сидел на контакте C1. По данной схеме которую я нашёл он должен быть на D1. Чему верить?

Источник

Подробные схемы узлов и блоков

1 — фара правая; 2 — электродвигатель омывателей; 3 — фара левая; 4 — стартер ВАЗ-2190; 5 — батарея аккумуляторная; 6 — блок предохранителей основной; 7 — генератор; 8 — сигнал звуковой; 9, 10, 11 — колодки жгута проводов переднего к колодкам жгута проводов панели приборов; 12 — выключатель лампы света заднего хода; 13 — электровентилятор системы охлаждения двигателя.

1 – датчик контрольной лампы давления масла; 2 – генератор; 3 – дроссельный патрубок с электроприводом; 4 – датчик температуры охлаждающей жидкости; 5 – колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов; 6 – электромагнитный клапан продувки адсорбера; 7 – датчик скорости ВАЗ-2190; 8 – датчик массового расхода воздуха; 9 – датчик положения коленчатого вала; 10 – датчик концентрации кислорода; 11 – контроллер; 12 – датчик концентрации кислорода диагностический; 13 – катушки зажигания; 14 – свечи зажигания; 15 – форсунки Lada Granta; 16 – колодки жгута проводов системы зажигания и жгута проводов форсунок; 17 – датчик детонации.

Схема электрическая модуля управления светотехникой Лада Гранта

1, 2 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов; 3 – боковой указатель поворотов правый; 4 – боковой указатель поворотов левый; 5 – датчик ручного тормоза; 6 – элемент обогрева заднего стекла; 7 – плафон освещения салона; 8 – выключатель в ремне безопасности водителя; 9 – фонарь освещения багажника; 10 – модуль электробензонасоса; 11 – фонарь правый; 12 – электродвигатель блокировки багажника; 13 – выключатель плафона освещения салона; 14 – дополнительный сигнал торможения; 15 — фонарь левый; 16 – колодка жгута проводов заднего к колодке жгута проводов задней левой двери; 17 – колодка жгута проводов заднего к колодке жгута проводов задней правой двери; 18 – колодка жгута проводов заднего к колодке жгута проводов передней правой двери; 19 – колодка жгута проводов заднего к колодке жгута проводов передней левой двери; 20 – блок управления надувных подушек безопасности; 21 – колодка жгута проводов заднего к колодке жгута проводов фонарей освещения номерного знака.

Схема соединений жгута проводов передней правой двери

1 – колодка жгута проводов передней правой двери к колодке жгута проводов заднего; 2 – электродвигатель стеклоподъемника; 3 – замок правый передний Lada Granta; 4 – переключатель стеклоподъемника; 5 – колодки жгута проводов передней правой двери к громкоговорителю переднему правому.

Схема соединений жгута проводов передней левой двери

1 – колодка жгута проводов передней левой двери к колодке жгута проводов заднего; 2 – электродвигатель стеклоподъемника; 3 – замок левый передний; 4 – блок переключателей; 5 – колодки жгута проводов передней левой двери к громкоговорителю переднему левому.

Схема электросоединений жгута проводов фонарей освещения номерного знака

1 – колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего; 2 – фонарь освещения номерного знака ВАЗ-2190; 3 – фонарь освещения номерного знака.

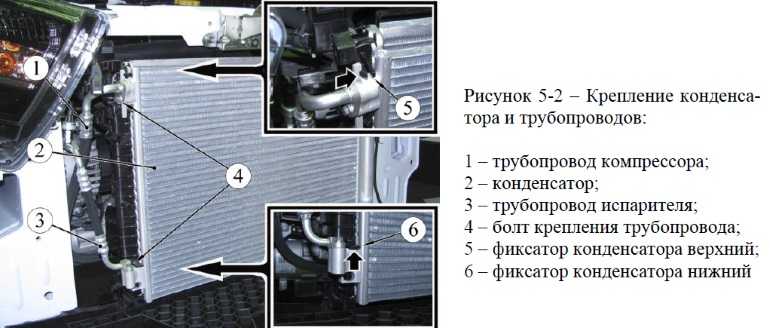

Конденсатор (радиатор кондиционера) Лада Гранта

Конденсатор многопоточного типа расположен перед радиатором системы охлаждения двигателя в моторном отсеке. Он крепится с помощью кронштейнов к рамке радиатора. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружными ребрами для улучшения теплоотдачи. Бачки алюминиевые, с фланцами для подсоединения к трубопроводам. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух. При включении кондиционера блок управления двигателем включает цепь питания электрического вентилятора радиатора, что улучшает теплообмен в конденсаторе и снижает давление в системе кондиционера.

Советы по уходу и эксплуатации за конденсатором  кондиционера Лада Гранта

Не реже 1раза в год, лучше перед началом летней эксплуатации, промывайте ребра А и Б конденсора от грязи на их поверхности. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие… В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации. Если в результате коррозии нарушится герметичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 бар. Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.После каждого эксперимента с латанием конденсора нужно будет оплатить снятие установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор.

Устройство кондиционера на автомобилях Лада

В зависимости от комплектации автомобиля АвтоВАЗ может комплектовать его отопительно-вентиляционной, либо климатической установкой. На моделях Лада Приора, Гранта, Калина, Ларгус, Веста, Нива 4х4 и XRAY используется однотипные климатические системы. Далее представлена схема расположения всех элементов кондиционера, а также их описание.

1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

Конденсатор

Радиатор кондиционера. В нем происходит конденсация паров хладагента (фреона) и передача выделившегося при этом тепла в окружающий воздух. Конденсатор находится на рамке перед радиатором системы охлаждения двигателя.

Трубопроводы

Они связывают между собой элементы системы. Имеют торцевое соединения с резьбовой фиксацией.

Терморегулирующий вентиль (ТРВ)

Это трубопроводный дроссель, который понижает давление фреона перед испарителем;

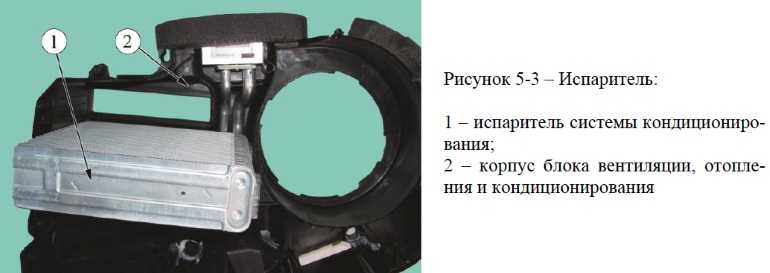

Испаритель

Теплообменник, внутри которого происходит испарение хладагента с поглощением тепла. Блок испарителя устанавливается в корпус печки (блока системы вентиляции, отопления и кондиционирования).

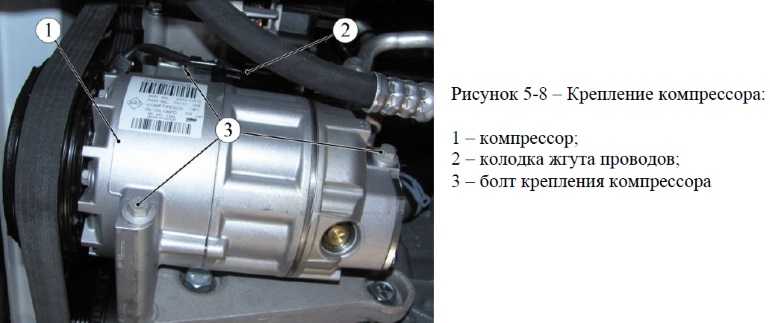

Компрессор

Сжимает рабочую среду — хладагент и поддерживает его движение по холодильному контуру. Располагается он на силовом агрегате под генератором.

Ресивер-осушитель

это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора фреона, поступившего из конденсатора. Находится на конденсаторе.

Датчик давления (ДД)

Этот датчик установлен на трубопроводе высокого давления и посылает сигнал на выключение или включение компрессора при отклонении давления от рабочей величины.

Датчик температуры воздуха салона (ДТВС)

Из-за его расположения его также называют потолочный датчик температуры. Он следит за температурой воздуха в салоне автомобиля.

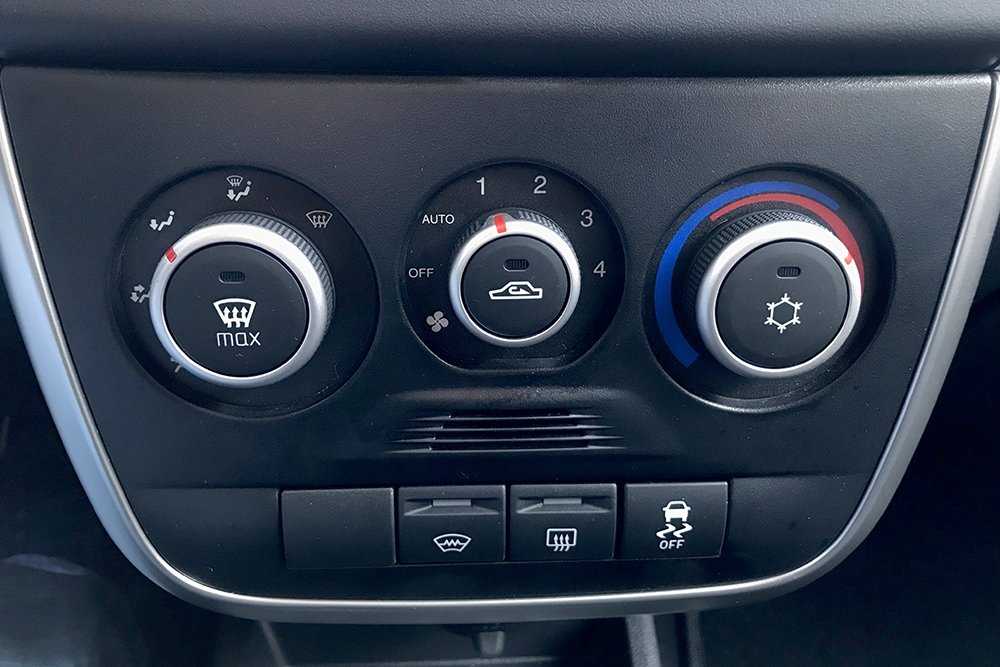

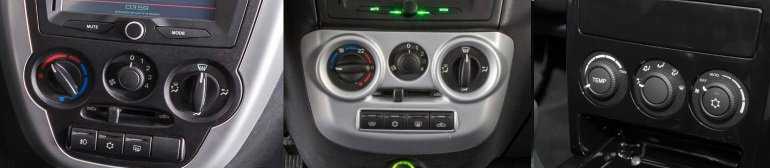

Контроллер (САУКУ)

Управление кондиционером выполняется с помощью контроллера системы автоматического управления климатической установкой (САУКУ), ДТВС, ДД и датчика температуры окружающей среды. САУКУ находится в салоне машины на центральной консоли панели приборов. Он может различаться в зависимости от модели автомобиля и его комплектации. САУКУ позволяет:

• регулировать температуру воздуха в салоне;
• управлять распределением потоками воздуха по салону;
• регулировать скорости вентилятора печки, кондиционера.

Не забывайте регулярно обслуживать кондиционер. В случае появления проблем в его работе, определить причину можно самому. О тзывы работе конденционера на LADA можно оставлять тут.

Устройство кондиционера на автомобилях LADA

В зависимости от комплектации автомобиля АВТОВАЗ может комплектовать его отопительно-вентиляционной, либо климатической установкой. На моделях Лада Приора, Гранта, Калина, Ларгус, Веста, Нива 4х4 и XRAY используется однотипные климатические системы. Далее представлена схема расположения всех элементов кондиционера, а также их описание.

1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

Конденсатор

Радиатор кондиционера. В нем происходит конденсация паров хладагента (фреона) и передача выделившегося при этом тепла в окружающий воздух. Конденсатор находится на рамке перед радиатором системы охлаждения двигателя.

Трубопроводы

Они связывают между собой элементы системы. Имеют торцевое соединения с резьбовой фиксацией.

Терморегулирующий вентиль (ТРВ)

Это трубопроводный дроссель, который понижает давление фреона перед испарителем;

Теплообменник, внутри которого происходит испарение хладагента с поглощением тепла. Блок испарителя устанавливается в корпус печки (блока системы вентиляции, отопления и кондиционирования).

Сжимает рабочую среду — хладагент и поддерживает его движение по холодильному контуру. Располагается он на силовом агрегате под генератором.

Ресивер-осушитель

это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора фреона, поступившего из конденсатора. Находится на конденсаторе.

Датчик давления (ДД)

Этот датчик установлен на трубопроводе высокого давления и посылает сигнал на выключение или включение компрессора при отклонении давления от рабочей величины.

Датчик температуры воздуха салона (ДТВС)

Из-за его расположения его также называют потолочный датчик температуры. Он следит за температурой воздуха в салоне автомобиля.

Контроллер (САУКУ)

Управление кондиционером выполняется с помощью контроллера системы автоматического управления климатической установкой (САУКУ), ДТВС, ДД и датчика температуры окружающей среды. САУКУ находится в салоне машины на центральной консоли панели приборов. Он может различаться в зависимости от модели автомобиля и его комплектации. САУКУ позволяет:

• регулировать температуру воздуха в салоне;
• управлять распределением потоками воздуха по салону;
• регулировать скорости вентилятора печки, кондиционера.

Не забывайте регулярно обслуживать кондиционер. В случае появления проблем в его работе, определить причину можно самому. О тзывы работе конденционера на LADA можно оставлять тут.

Источник

Установка кондиционера на Лада Гранта

Вот и наступает долгожданное жаркое лето и владельцы новеньких автомобилей Лада Гранта потихоньку с завистью начинают поглядывать на закрытые окна иномарок в знойные жаркие дни. Все очень просто — кондиционер на Лада Гранта появиться лишь в комплектации люкс. Но не торопитесь отчаиваться — выход есть.

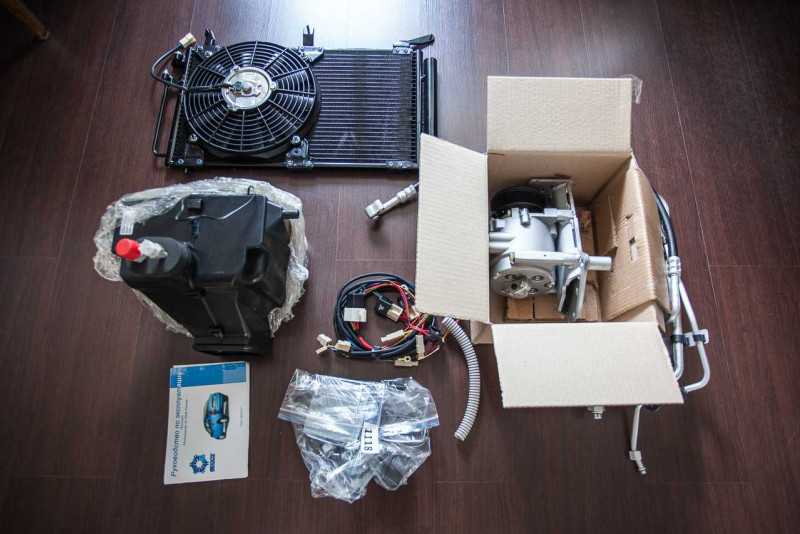

Фирма Фрост приготовила Вам подарок — установочный комплект кондиционера на автомобиль Лада Гранта. Теперь Вы сможете самостоятельно установить кондиционер на свой автомобиль следуя видеоинструкциям от этой же фирмы.

На заводе уже предусмотрена возможность установки кондиционера, поэтому Вам не потребуется сильно влазить в конструкцию автомобиля чтобы установить довольно таки сложное в установке техническое устройство. В кузове уже предусмотрены технологические отверстия под проводку, под трубки высокого давления, под установку испарителя, радиатора кондиционера. Большинство деталей — собственного производства указанной фирмы.

Ниже показана монтажная схема большинства современных кондиционеров. Описываемый здесь представитель в полной мере построен по такому же принципу.

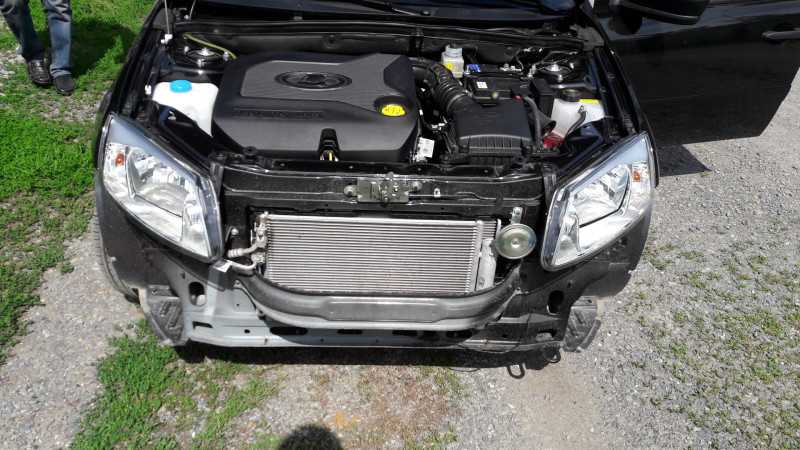

Вначале устанавливается теплообменник(или конденсатор) перед родным радиатором автомобиля. Он также может дополнительно оснащаться вентилятором. В нем хладагент конденсируется, отдавая при этом тепло. Возле генератора производится монтаж компрессора кондиционера, который перегоняет фреон по всей системе. Он приводится в движение ременной передачей(обычно от ремня генератора). Все элементы системы соединяются трубопроводами, заполненными хладогентом (обычно фреон). Помимо указанных частей в штатную систему вентиляции монтируется теплообменник, который и будет охлаждать воздух, отбирая все тепло и отдавая его в конденсаторе.

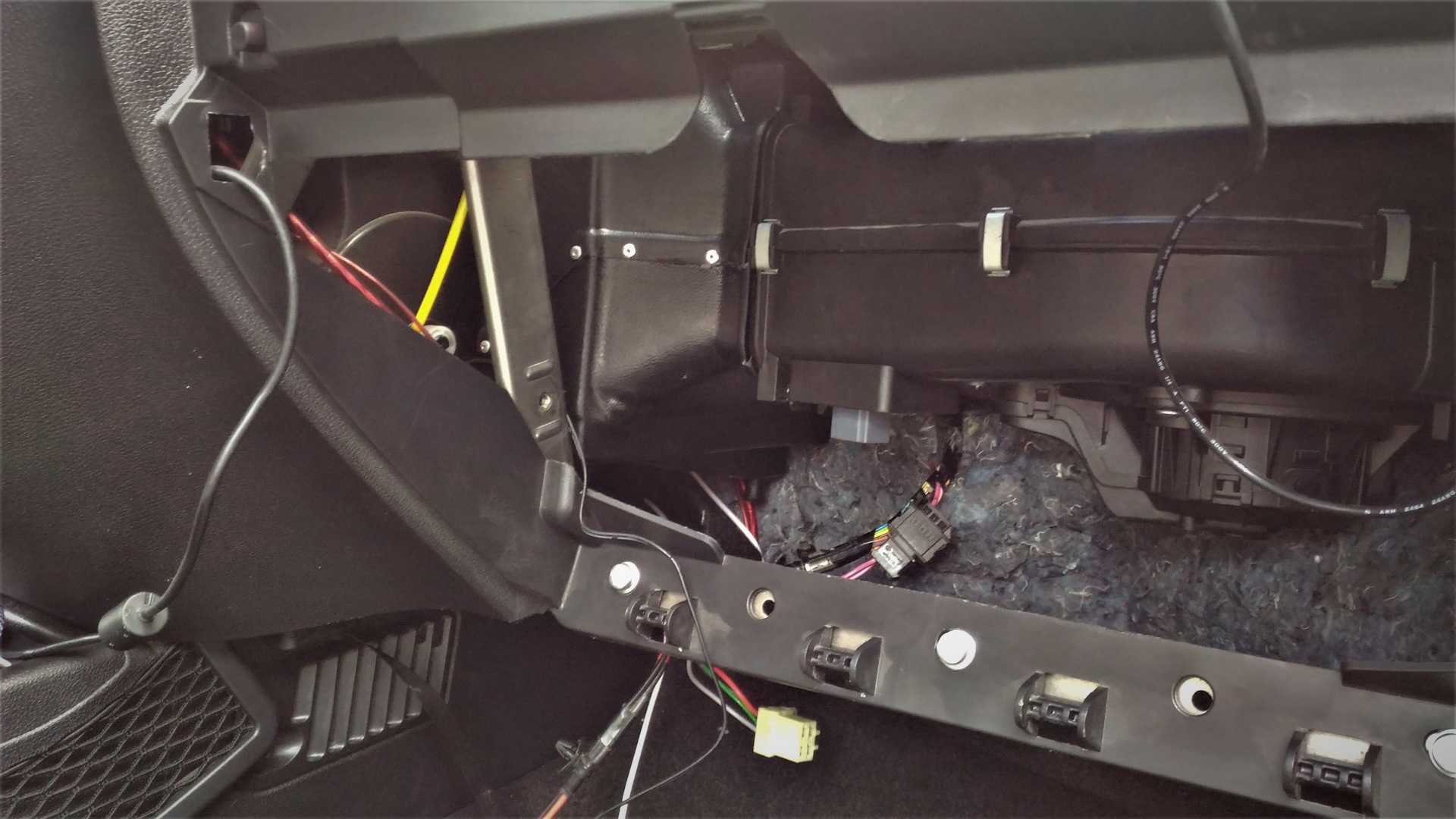

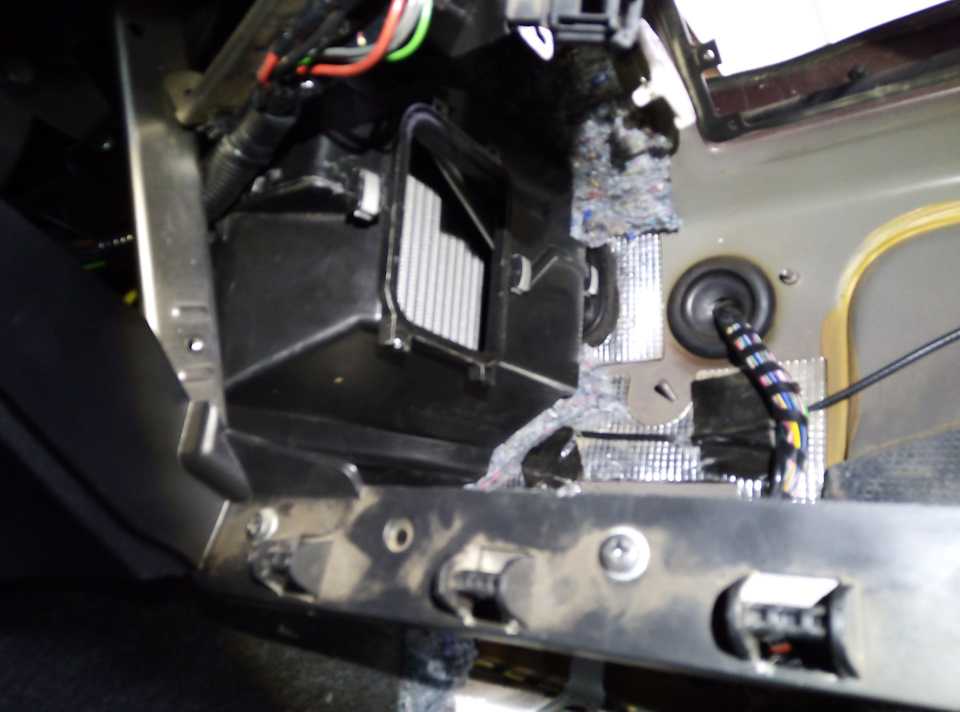

Ниже приведена подробная инструкция установки кондиционера на живом примере Лады Гранты.

Если у Вас возникли вопросы по установке или настройке Вашего кондиционера, Вы можете обратиться за помощью в соответствующий раздел нашего форума по ремонту Лада Гранта.

Профилактические меры

Для того чтобы заводская проводка Лада Гранта служила долго и не ломалась, опытные эксперты настоятельно рекомендуют выполнять ряд не сложных правил.

1. Периодически проверять все контактные разъемы и клеммы на предмет окислений и ржавления. Подобные повреждения соединений могут вызвать короткое замыкание и критическое снижение проводимости магистрали, что воспринимается бортовым компьютером как ошибка или поломка.
2. Использовать только оригинальные расходные материалы и элементы электроники. Применение поддельной продукции не дает гарантии работоспособности цепи. При этом некоторые элементы, при повреждении вызывают перепад напряжения в сети, что становится прямой причиной выхода из строя остального оборудования или пожара.
3. Использовать специальное масло для обработки контактных групп. Жидкость продается в автомагазинах или магазинах электроники. После обработки, контакты покрываются влаго не проницаемым слоем, что в 2-3 раза увеличивает срок их эксплуатации.
4. Тщательно следить за степенью зарядки и состоянием аккумуляторной батареи. Проводка Лада Гранта критично воспринимает значительное падение напряжения в бортовых цепях. Как следствие – это может стать причиной повреждения прошивки электронных блоков управления.

Подробная схема ВАЗ Гранта (приборная доска)

Автомобиль в стандартной комплектации поставляется на рынок с 32 контактным щитком приборов. Стандартная распиновка щитка Гранта имеет всего 26 задействованных выводов. Остаточные разъемы предусмотрены для возможности довески оборудования или пользовательской доработки:

• 1 – на датчик низкого давления масла в картере двигателя;
• 2 – на выключатель индикации ручника;
• 3 – предназначен для служебных нужд при диагностики панели приборов;
• 4 – на выключатели внешних осветителей;
• 5/6 – аналогично для правого и левого поворотников соответственно;
• 7/8 – CAN L/H ;
• 9 – индикация положения ремней безопасности;
• 10 – контакт кнопки Перезагрузка подрулевого рычага;
• 11 – отклик сенсора бачка тормозной жидкости;
• 12/13 – на головную оптику, положение дальний/ближний свет;
• 14/15 – выводы противотуманок перед/зад соответственно;
• 16/18 – прием сигнала антенны иммобилайзера;
• 17 – провод массы приборной доски;
• 19/21 – на клемму №30/15;
• 20 – на привод электроусилителя рулевого блока;
• 22 – на датчики закрытия дверей;
• 23/24 – кнопки МК для переднего и заднего хода соответственно;
• 25 – на термометр окружающей среды;
• 26 – индикация поплавка бензобака.

Лада Гранта: схема подключения приборов заднего жгута проводки

Задняя часть проводки автомобиля отвечает за оборудование кормы и боков автомобиля. все дополнительное оборудование подключается исключительно через эту часть магистралей:

• 1/2 – контактная группа на приборную панель;
• 3/4 – указатели поворотов;
• 5 – индикатор включения ручника;
• 6 – контакт подогрева заднего стекла;
• 7 – салонная лампа;
• 8 – индикатор положения водительского ремня безопасности;
• 9 – плафон подсветки грузового отсека;
• 10 – привод бензонасоса;
• 11/15 – кормовая часть габаритов для левой и правой стороны;
• 12 – привод блокировки крышки багажника;
• 13 – кнопка включения салонного фонаря;
• 14 – цепь дополнительного стопа;
• 16-19 – клеммные колодки дверей для задней левой, задней правой, передней левой и передней правой дверей;
• 20 – привод управления подушками безопасности;
• 21 – контактная группа осветителей номерного знака;
• 22 – на приборную доску;
• 23/24 – задние датчики указателей скорости;
• 25/26 – преднатяжители ремней безопасности;
• 27 – группа контактов приборной панели.

Схема панели приборов Лада Гранта

Схема панели приборов Лада Гранта(увеличение схемы по клику)

Схема электрических соединений жгута панели приборов:
1-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
2-колодка жгута проводов панели проводок к колодке жгута проводов переднего;
3-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
4-колодка жгута проводов панели проводок к колодке жгута проводов заднего;
5-модуль управления светотехникой;
6-замок зажигания;
7-переключатель режимов бортового компьютера;
8-переключатель стеклоочистителей;
9-комбинация приборов;
10-переключатель световой сигнализации;
11-выключатель привода замка багажника;
12-колодка диагностики;
13-колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
14-выключатель обогрева заднего стекла;
15-выключатель аварийной сигнализации;
16-выключатель сигнала торможения;
17-колодка жгута проводов панели приборов к радиоаппарату;
18-колодка жгута проводов панели приборов к радиоаппарату;
19-устройство вращающееся;
20-модуль надувной подушки безопасности водителя;
22-монтажный блок;
23-электроусилитель рулевого управления;
24-прикуриватель;
25-лампа подсветки табло управления отопителем;
26-осветитель;
27-колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
28-контроллер;
29-выключатель сигнала положения педали сцепления;
30-педаль акселератора электронная;
31-резистор добавочный;
32-электродвигатель отопителя;
33-переключатель электродвигателя отопителя;
34-блок управления системой блокировки дверей.

Реле:
К1-реле электровентилятора системы охлаждения двигателя;
К2-реле включения блокировки дверей;
К3-дополнительное реле стартера;
К4-дополнительное реле;
К5-реле-прерыватель указателей поворота и аварийной сигнализации;
К6-реле стеклоочистителя;
К7-реле включения дальнего света фар;
К8-реле звукового сигнала;
К9-реле включения ближнего света фар;
К10-реле включения обогрева заднего стекла;
К11-главное реле;
К12-реле топливного насоса.

Устройство кондиционера на автомобилях LADA

В зависимости от комплектации автомобиля АВТОВАЗ может комплектовать его отопительно-вентиляционной, либо климатической установкой. На моделях Лада Приора, Гранта, Калина, Ларгус, Веста, Нива 4х4 и XRAY используется однотипные климатические системы. Далее представлена схема расположения всех элементов кондиционера, а также их описание.

1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

Конденсатор

Радиатор кондиционера. В нем происходит конденсация паров хладагента (фреона) и передача выделившегося при этом тепла в окружающий воздух. Конденсатор находится на рамке перед радиатором системы охлаждения двигателя.

Трубопроводы

Они связывают между собой элементы системы. Имеют торцевое соединения с резьбовой фиксацией.

Терморегулирующий вентиль (ТРВ)

Это трубопроводный дроссель, который понижает давление фреона перед испарителем;

Теплообменник, внутри которого происходит испарение хладагента с поглощением тепла. Блок испарителя устанавливается в корпус печки (блока системы вентиляции, отопления и кондиционирования).

Сжимает рабочую среду — хладагент и поддерживает его движение по холодильному контуру. Располагается он на силовом агрегате под генератором.

Ресивер-осушитель

это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора фреона, поступившего из конденсатора. Находится на конденсаторе.

Датчик давления (ДД)

Этот датчик установлен на трубопроводе высокого давления и посылает сигнал на выключение или включение компрессора при отклонении давления от рабочей величины.

Датчик температуры воздуха салона (ДТВС)

Из-за его расположения его также называют потолочный датчик температуры. Он следит за температурой воздуха в салоне автомобиля.

Контроллер (САУКУ)

Управление кондиционером выполняется с помощью контроллера системы автоматического управления климатической установкой (САУКУ), ДТВС, ДД и датчика температуры окружающей среды. САУКУ находится в салоне машины на центральной консоли панели приборов. Он может различаться в зависимости от модели автомобиля и его комплектации. САУКУ позволяет:

• регулировать температуру воздуха в салоне;
• управлять распределением потоками воздуха по салону;

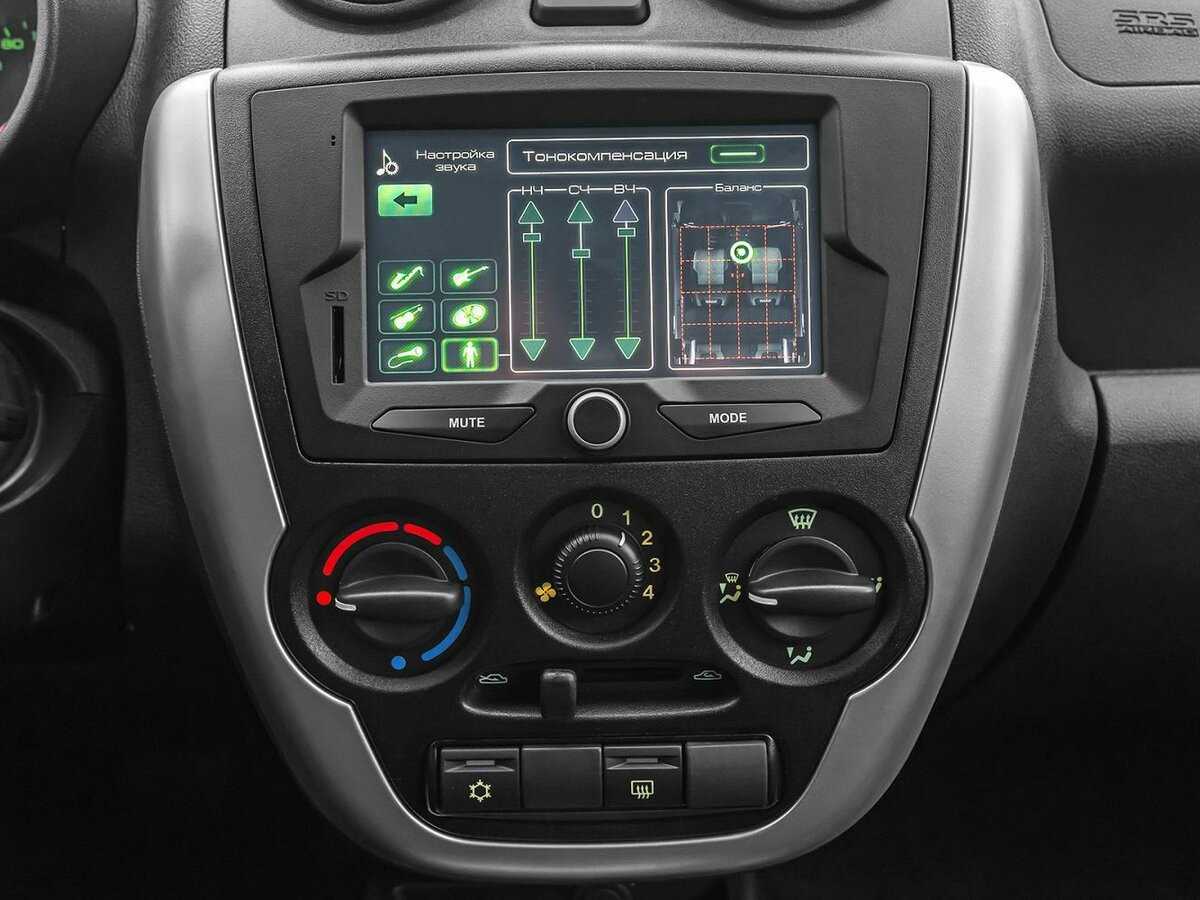

• регулировать скорости вентилятора печки, кондиционера.

Не забывайте регулярно обслуживать кондиционер. В случае появления проблем в его работе, определить причину можно самому. О тзывы работе конденционера на LADA можно оставлять тут.

Шаг 1: Подготовительные работы

Оцените необходимость установки кондиционера

Перед началом установки кондиционера на автомобиль Гранта, необходимо оценить, действительно ли он вам нужен и является ли установка безопасной.

Если вы ездите в городах, где летом температуры бывают высокими и ваше здоровье зависит от комфортной температуры в машине, то установка кондиционера может быть необходимой.

Также необходимо убедиться, что установка кондиционера будет безопасной для автомобиля и его водителя. Если вы не уверены в своих навыках, лучше доверить установку профессионалам.

Проверьте наличие необходимых инструментов

Помимо самого кондиционера вам понадобятся следующие инструменты:

• Отвертки разных размеров
• Кусачки
• Трубчатые ключи
• Приспособление для создания шлангов
• Монтажная пена
• Изолента

Если у вас нет необходимых инструментов, их можно купить или арендовать. Также не забудьте приобрести все необходимые материалы, такие как фреон и трубки, которые будут использоваться при установке кондиционера.

Можно ли поставить кондиционер в Гранту

Существует базовая комплектация этого автомобиля без кондиционера. Владельцы таких машин задаются вопросом, а можно ли установить его в машину самостоятельно. Да, можно, но для этого нужно приобрести соответствующий комплект (под цифрами указаны артикулы запчастей):

• компрессор — 21900-8111012-00;
• блок отопителя с испарителем;
• конденсор с фильтром-осушителем — 21900-8112014-11;
• соединительные трубки и шланги с датчиком давления — 21900-8120310-00, 21900-8120300-00, 21900-8116110-00;
• кронштейны под ролик, компрессор, специальный шкив коленвала под автомобиль с кондиционером;
• управляющая проводка.

В установке нет ничего сложного, необходимо все это установить, предварительно разобрав панель, затем подключить проводку и заправить фреон.

В зависимости от комплекта, может понадобиться вся проводка панели и двигателя или дополнительный жгут, который идет с новыми комплектами и просто врезается в штатную проводку.

Необходимо также убедиться и в том, что ЭБУ аппаратно поддерживает работу кондиционера. В противном случае компьютер придется менять и «прошивать».
