2-How do I know if the headlights of my Hyundai Santa Fe are properly adjusted?

Now we can allow you to properly assess the height of the beam of your headlights.This will give you the opportunity in particular to know if your hyundai santa fe passes the conditions of the technical control or not.So the goal of this manipulation is to indicate the marks on a wall. It will be necessary to draw two horizontal marks in order to control the height of the light beam

• left height
• height right

At the end of this manipulation, you will therefore have drawn a horizontal line on the wall which will give you the possibility of identifying if the light beam of the headlights of your hyundai santa fe is at the right level.To do this, it is important to put the vehicle in good conditions in order to make a good adjustment.

1- Position your hyundai santa fe to check the setting

• The first step for this is to park your hyundai santa fe on a flat location (avoid parking on slopes, not smooth, etc.), position the front of the vehicle towards a white or light-colored wall.
• If possible at 10 meters from the wall otherwise for lack of space you can also do the calculation at a distance of five meters nevertheless it will be less precise
• Try to do the stage in the evening when the natural light is reduced

2- Prepare your Hyundai Santa Fe before the adjustment

• Tires must be inflated
• Your vehicle should not be ballasted so as not to alter the centering

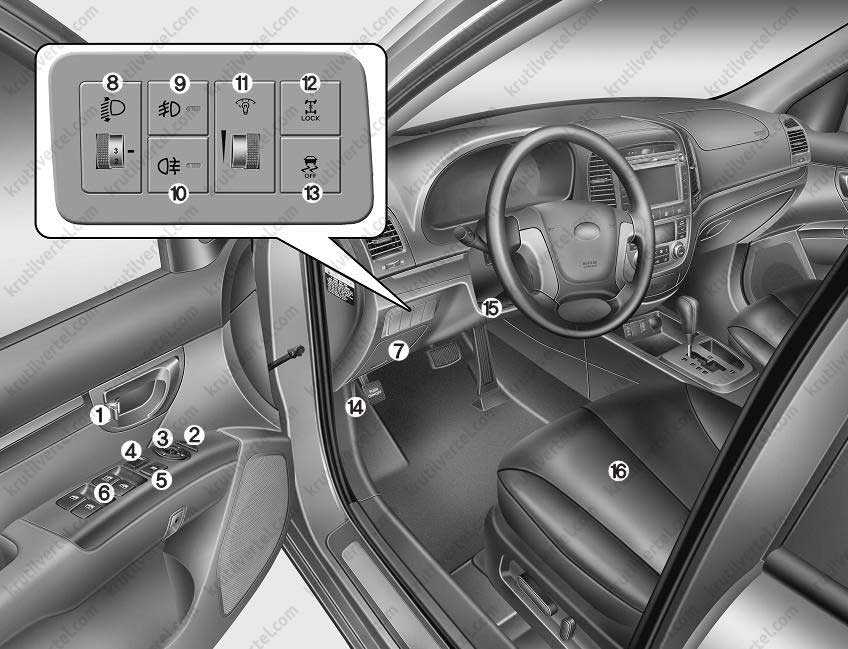

• Finally, make sure in the cabin of your hyundai santa fe that the position of the headlights is at Zero

One meter to observe the height of the headlights for your hyundai santa fe
A rule and or a level
A pencil or colored tape
A screwdriver

4-Calculate the height of the lighting on my hyundai santa fe

Evaluate the distance between the bulb of the low beam or the high beam with the ground on each side of your hyundai santa fe and transfer it to the wall. Make a landmark or you can also stick a scotch tape.If the light beam exceeds the mark it means that your lighting will dazzle the other conductors.If, on the contrary, these turn out to be too low then you have limited brightness.

1- Identify the headlights on my Hyundai Santa Fe which must be adjusted

Your hyundai santa fe is equipped with a certain number of front and rear headlights, however only some of them must be centered to ensure their correct operation. Indeed, the low beam and the main beam aim to see the road in the dark so a good adjustment is essential.In contrast, a brake light or a flashing light will not require alignment during their installation because their purpose is to signal manipulation by the driver.So on this tutorial we will only be interested in the low beam and high beam headlights on your hyundai santa fe. If you notice that a lighthouse is opaque, do not hesitate to consult our article: Opaque headlights on hyundai santa fe, what to do?

1.6.36. Регулировка света фар

Перед проведением регулировки света фар выполните операции, перечисленные ниже.
Все шины должны иметь номинальное давление воздуха.
Поместите автомобиль на ровной площадке и покачайте его несколько раз, нажимая на передний и задний бамперы.
Убедитесь, что автомобиль не нагружен (нет ничего, кроме запасного колеса, домкрата, инструментов, полного объема охлаждающей жидкости двигателя, моторного масла и топлива). Поместите на место водителя груз, соответствующий весу взрослого человека.

Рис. 1.231. Регулировочные винты: 1 – регулировка в вертикальной плоскости; 2 – регулировка в горизонтальной плоскости

Вымойте рассеиватели фар головного света и включите ближний или дальний свет фар.
Откройте капот.
На регулировочном экране начертите горизонтальную линию и вертикальные линии (проходящие через центр каждой фары).
Затем начертите линию, проходящую параллельно и на 30 мм ниже горизонтальной линии, для регулировки света фар.

Рис. 1.232. Схема регулировки света фар

Отрегулируйте линию границы освещения ближнего света фар на уровне параллельной линии при помощи крестовой отвертки (рис. 1.232).
Отрегулируйте линию границы освещения ближнего света фар по каждой вертикальной линии при помощи крестовой отвертки.
Регулировка луча света после замены фар головного света в сборе

Рис. 1.233. Фары головного света, указатели поворота и передние габаритные огни: 1 – указатели поворота; 2 – передние габаритные огни; 3 – фары головного света (ближний свет); 4 – фары головного света (дальний свет); 5 – передние противотуманные фары

Если в ходе кузовного ремонта передней части кузова автомобиля были заменены фары головного света в сборе, необходимо проверить регулировку пучка света фар с использованием экрана, как показано на рисунке 1.232. Включите переключатель света фар (в положение ближнего или дальнего света).
Отрегулируйте пучок света фар таким образом, чтобы собственная ось пучка света была параллельна центральной линии кузова автомобиля и совпадала в точке «Р», показанной на рисунке 1.232.
Пунктирными линиями на рисунке 1.232 обозначены центры фар головного света.
Технические характеристики
«Н» – расстояние от горизонтальной центральной линии фар головного света до земли.
Ближний свет : 883 мм.
Дальний свет : 869 мм.
«W» – расстояние между центрами фар головного света.
Ближний свет : 1402 мм.
Дальний свет : 1144 мм.
«L» – расстояние между фарами головного света и экраном, на котором они проверяются: 3000 мм.

Как осуществить тюнинг фар Хендай Санта Фе 2 поколения

Тюнинг фар является важной составляющей процесса модернизации Хендай Санта Фе 2 поколения. Он позволяет придать автомобилю индивидуальности и улучшить его внешний вид

В этой статье мы рассмотрим несколько советов и рекомендаций, как осуществить тюнинг фар вашего Хендай Санта Фе 2 поколения.

1. Установка светодиодных ламп. Один из самых популярных способов улучшить внешний вид фар – заменить стандартные лампы на светодиодные. Светодиодные лампы имеют более яркий и четкий свет, что повышает безопасность на дороге и придает автомобилю современный вид.

2. Установка ксеноновых ламп. Ксеноновые лампы также являются популярным вариантом для тюнинга фар. Они обеспечивают яркое и белое освещение, что сделает вас лучше видимыми на дороге. При установке ксеноновых ламп рекомендуется обратиться к специалистам, чтобы избежать возможных проблем с электрической системой автомобиля.

3. Установка специальных дневных ходовых огней. Дневные ходовые огни можно установить как отдельно, так и интегрированно в фары. Они позволяют повысить видимость вашего автомобиля в условиях плохой видимости или низкого освещения и придают ему современный вид.

4. Изменение цвета света. Вместо стандартного белого света, можно установить светодиоды или ксеноновые лампы, которые создают свет различных цветов: от голубого до желтого. Это позволит вам придать своему автомобилю уникальный и запоминающийся вид.

5. Установка фар с дополнительными функциями. Существуют фары, которые обладают дополнительными функциями, такими как автоматическое включение и отключение света, регулировка угла освещения и другие. Установка таких фар поможет улучшить комфорт и безопасность вождения.

В завершение хочется отметить, что при любом виде тюнинга фар необходимо соблюдать правила дорожного движения и законы страны. Также, рекомендуется обратиться к профессионалам для установки и настройки фар, чтобы избежать возможных проблем и повреждений электрической системы автомобиля.

Как настроить фары на Hyundai Santa Fe Classic: идеальная инструкция

Шаг 1: Парковка и подготовка

Первым шагом перед настройкой фар автомобиля является правильная парковка. Найдите ровное место, чтобы было легче регулировать фары. Разверните автомобиль таким образом, чтобы он был примерно в 7 метрах от стены или другого вертикального объекта.

Также убедитесь, что рулевое колесо находится в правильном положении и что автомобиль загружен таким образом, как обычно, чтобы фары были настроены идеально для всех ситуаций.

Шаг 2: Включение фар

Включите фары автомобиля, включая дальний свет. Убедитесь, что они работают правильно и полностью освещают дорогу впереди вас.

Шаг 3: Регулировка вертикального уровня фар

Один из важных аспектов настройки фар – это регулировка их вертикального уровня. Для этого вам потребуется использовать отвертку или специальный инструмент, который обычно поставляется в комплекте с автомобилем.

Находясь рядом с передней частью автомобиля, увидьте поднятые места на стене или другом объекте, где проецируется свет из фар. Они должны находиться примерно на одном уровне в горизонтальной плоскости.

Используя отвертку или специальный инструмент, найдите на задней части каждой фары шестигранный или круглый регулировочный болт. Вращайте его, чтобы поднять или опустить световой луч фары до тех пор, пока он не будет находиться на одном уровне с поднятыми местами на стене.

Шаг 4: Регулировка горизонтального уровня фар

После настройки вертикального уровня фар необходимо правильно настроить их горизонтальный уровень. Для этого вращайте боковые регулировочные болты, которые расположены на задней части каждой фары.

Постигайте правильное позиционирование фар в горизонтальной плоскости, чтобы световой луч был симметричен и не мешал встречным водителям.

Шаг 5: Дополнительная проверка и исправление

После выполнения всех предыдущих шагов убедитесь, что ни одна из фар не светит слишком высоко или низко, и световые лучи не перекрываются или сбиваются с дороги.

Если все хорошо, можете проверить настройку фар на дороге, чтобы убедиться, что они идеально освещают дорогу во время вождения.

Если вам не удается самостоятельно правильно настроить фары на Hyundai Santa Fe Classic, рекомендуется обратиться к профессиональному автомобильному мастеру или представителю сервисного центра Hyundai.

Важно: Правильная настройка фар – это не только обязательное требование для безопасного вождения, но и залог сохранности вашего Hyundai Santa Fe Classic

17. Система освещения

1. Фары головного освещения (дальний и ближний)
2. Фонарь переднего указателя поворота
3. Передний противотуманный фонарь
4. Фонарь габаритных огней
5. Боковой повторитель указателя поворота
6. Верхний фонарь стоп-сигнала
7. Задний стоп-сигнал
8. Фонарь заднего указателя поворота
9. Фонарь движения задним ходом
10. Фонарь подсветки номерного знака

1. Вытащить реле (А) фары головного освещения ближнего света и реле (В) фары головного освещения дальнего света с блока реле и предохранителей в подкапотном пространстве.

2. Проверить электропроводность между клеммами. Должна быть электропроводность между клеммами 87 и 30, при подключении положительного и отрицательного проводов к клеммам 86 и 85.

3. Электропроводность должна отсутствовать между клеммами 87 и 30, при отсоединении напряжения с клемм 86 и 85.

Напряжение	30	87	85	86
Отсоединено
Подсоединено

Снятие и установка

1. Отсоединить отрицательную клемму от аккумуляторной батареи.

2. Отвернуть монтажные болты и гайки фары головного освещения. Отсоединить разъемы ламп и затем снять фару головного освещения в сборе.

Примечание Будьте осторожны, чтобы не повредить фиксирующий зажим.

3. Извлечь лампочки фары головного освещения.

Подготовка к настройке

Шаг 1: Проверьте состояние фар.

Перед настройкой фар необходимо убедиться, что они находятся в хорошем состоянии. Проверьте, что фары не разбиты, не треснуты и не имеют других повреждений. Также убедитесь в исправности лампочек и их правильной установке.

Шаг 2: Подготовьте автомобиль.

Перед выполнением настройки фар необходимо подготовить автомобиль. Выберите ровную и горизонтальную поверхность, на которой будете работать. Убедитесь, что автомобиль находится на твердом грунте и не движется. Также убедитесь, что фары выключены.

Шаг 3: Отрегулируйте положение автомобиля.

Чтобы правильно настроить фары, необходимо установить автомобиль в нужное положение. Определите центральную линию автомобиля и направьте его вперед. Убедитесь, что рулевое колесо не наклонено в сторону и что автомобиль не наклонен вперед или назад.

Шаг 4: Подготовьте необходимые инструменты.

Для настройки фар вам понадобятся несколько инструментов. Проверьте, что у вас имеется отвертка, прибор для измерения высоты луча фар, специальная шаблонная пластина для настройки и регулировочные винты фар.

Примечание: Если вы не уверены в своих навыках или не имеете необходимого оборудования, рекомендуется обратиться к профессионалам для настройки фар.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Как отрегулировать фары Hyundai Santa Fe?

Теперь мы перейдем к той части, которая вас больше всего интересует в этом посте, как отрегулировать фары своего Hyundai Santa Fe? Эта настройка может показаться немного сложной, но, следуя инструкциям, вы сможете завершить ее без особых проблем.

Подготовка к регулировке фар Hyundai Santa Fe

Прежде всего, вам нужно подготовить свой автомобиль, чтобы настроить дальний свет в хороших условиях, вот что нужно сделать:

• Поставьте автомобиль на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
• Внимательно проверяйте давление в шинах.
• Убедитесь, что ручка регулировки высоты фонарей установлена ​​на 0.
• Попробуйте сделать это с половиной полного бака.
• Уберите с автомобиля весь лишний вес, на сиденье водителя должен находиться только один человек.

Регулировка фар его Hyundai Santa Fe

Как только ваш автомобиль будет на месте, вы включите ближний свет и сделайте крестообразную отметку (один горизонтальный и один вертикальный отрезки) в середине балки, которая будет проецироваться на стену. Проверьте с помощью уровня, чтобы обе части креста были горизонтальными. Затем верните автомобиль назад на расстояние от 7 до 10 метров. Для остальной части процедуры выполните следующие действия:

• Откройте капот, найдите винты для горизонтальной и вертикальной регулировки фар вашего Hyundai Santa Fe (в большинстве случаев они отмечены, и те, что сверху, должны изменять вертикальность, а тот, который находится сбоку, обрабатывает горизонтальность регулировки).
• Используйте ткань или что-нибудь еще, чтобы спрятать проектор, на котором вы не выполняете коррекцию.
• Используя винты для горизонтальной коррекции, у вас должна быть самая интенсивная составляющая луча, которая должна быть немного правее вертикальной линии, отмеченной на стене.
• Что касается вертикальной коррекции, вам придется использовать винт, чтобы попытаться расположить верхний конец балки на уровне горизонтальной разметки на стене или немного ниже.
• После завершения убедитесь, что настройки фар вашего Hyundai Santa Fe согласованы, не думайте дважды, чтобы проверить их после того, как вы его проехали, часто он может двигаться.

.Если вы хотите отрегулировать противотуманные фары на своем Hyundai Santa Fe, прочтите нашу статью на эту тему.

Если вам нужно больше руководств по Hyundai Santa Fe, перейдите на наш Hyundai Santa Fe категория.

Инструкция по настройке фар

Шаг 1: Парктесь на ровной поверхности и отключите двигатель.

Шаг 2: Установите автомобиль на стояночный тормоз и включите фары ближнего света. Убедитесь, что они включены полностью, без проблесков.

Шаг 3: Откройте капот и найдите на корпусе фар регулировочные винты. Эти винты используются для настройки вертикального и горизонтального положения фары.

Шаг 4: Для вертикальной настройки поверните регулировочный винт вверх или вниз так, чтобы пятно света падало на дорогу примерно на расстоянии 10-15 метров от автомобиля.

Шаг 5: Для горизонтальной настройки поверните регулировочный винт вправо или влево так, чтобы световой поток фары был симметричным и не заслеплял встречных водителей.

Шаг 6: После настройки фар сверните регулировочные винты до конца, чтобы они не раскрутились от вибрации во время движения.

Шаг 7: Проверьте работу фар в разных режимах – ближний и дальний свет. Убедитесь, что фары работают корректно и освещают дорогу на необходимом расстоянии.

Следуя этой инструкции, вы сможете правильно настроить фары на своем автомобиле Hyundai Santa Fe Classic и обеспечить безопасность на дороге.
