Какой карбюратор поставить на авто газ 52

Устройство и характеристики

Горьковский автомобильный завод выпускал несколько модификаций машины, отличавшихся длиной колесной базы и навесным оборудованием. В основе всех автомобилей находится рама, мосты оснащены рессорной зависимой подвеской, спереди используются гидравлические амортизаторы. Сзади применены дополнительные листы, которые работают при увеличении веса нагрузки. Рама машин, имеющих базу 3700 мм, была позаимствована у грузовиков ГАЗ-53.

Грузоподъемность и другие ТТХ не зависят от длины базы. Все машины рассчитаны на перевозку 2500 кг груза и развивают скорость 70 км/ч. На автомобилях применяется 4-ступенчатая трансмиссия, оборудованная синхронизатором для 3 и 4 скорости. Переключение передач выполняется рычагом, расположенным на полу кабины.

Коробка допускает установку редуктора отбора мощности, предназначенного для привода дополнительного оборудования. Примером может быть насос, установленный на бензовозе. Для комплектации самосвального шасси применялась коробка с прямозубыми шестернями, лишенная синхронизатора.

На грузовиках встречались 2 разновидности заднего моста. На части машин применялся разъемный мост с конической главной парой. Реже встречалась конструкция с неразъемным картером, оснащенная гипоидной передачей. Особенностью конструкции автомобилей стали 6-оконные диски, размер колес составлял 7,50*20 (или 220-508). Тормозная система барабанного типа, оснащена гидравлическим приводом с вакуумным усилителем.

Бортовой кузов изготовлен из древесины, борта выполнены откидными. Водитель и 2 пассажира располагаются в закрытой металлической кабине, оснащенной панорамным ветровым стеклом. На грузовиках использовались 2 разновидности облицовки — с трапециевидным и прямоугольным оформлением прорезей вентиляции радиатора.

Габариты ГАЗ-52 и технические характеристики:

• база — 3300 и 3700 мм;
• длина — 5708 и 6395 мм;
• дорожный просвет — 347 мм;
• погрузочная высота — 1210 и 1280 мм;
• полная масса — 5170 и 5465 кг;
• вместимость топливного бака — 90 л.

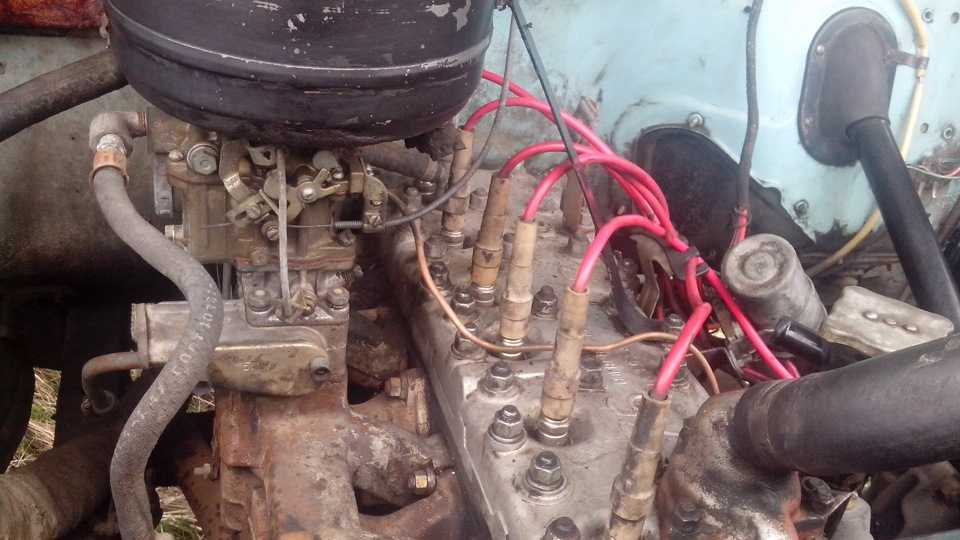

Двигатель

На серийных автомобилях применялся рядный 6-цилиндровый мотор с нижним расположением клапанного механизма. При рабочем объеме 3485 см³ агрегат развивает мощность 75 л.с. при 2600 об/мин. Конструкция головки цилиндров обеспечивает степень сжатия 6,7, которая предусматривает использование в качестве горючего бензина А-76. При этом нормативный расход топлива на 100 км пути составляет 20 л. На машинах ГАЗ-52-01 с длинной базой и надстройкой типа фургон затраты горючего увеличивались на 2-3 л.

В устройство мотора входит 4-опорный коленчатый вал, для привода газораспределительного вала используется шестеренная гитара. Для смазки используется минеральное моторное масло, вместимость поддона составляет 7 л. Завод серийно выпускал модификации двигателя, предназначенные для эксплуатации на сжатом или сжиженном газе. Использование сжатого газа привело к падению мощности до 65 л.с., на сжиженном мотор развивает 73 л.с.

Из-за прекращения выпуска топлива с октановым числом 76-80 владельцы переводят мотор под 92 бензин. Для этого шлифуется головка, что позволяет увеличить степень сжатия. Другим способом увеличения компрессии является установка поршней от легкового мотора УЗАМ-412. Также необходимо увеличить угол опережения зажигания, значение подбирается опытным путем. Проблемой является стойкость выпускных клапанов, поскольку на них догорает топливо, повышая температуру. На таком двигателе следует избегать резких разгонов и раскрутки коленчатого вала до высоких оборотов.

Электрооборудование

Примененная на грузовике схема электропроводки состоит из 1 провода, в качестве отрицательного полюса используется рама и агрегаты. Рабочее напряжение — 12 В, источниками электрического тока являются генератор и свинцовая батарея емкостью 75А/ч. Генератор со встроенным выпрямителем установлен на двигателе, оснащен клиновым ременным приводом от коленчатого вала. Для ремонта и обслуживания цепей применяется цветная электросхема, которая менялась в процессе модернизации грузовика.

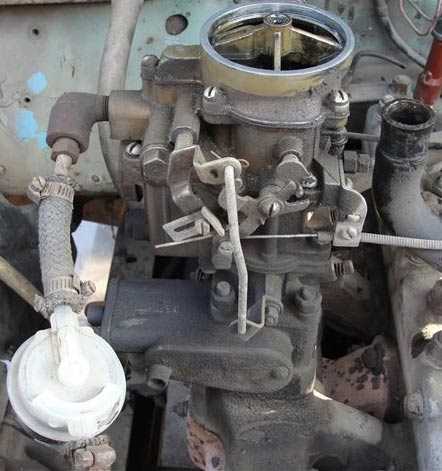

Конструкция агрегата

Наряду с шестицилиндровыми бензиновыми двигателями ЗМЗ-53 используются карбюраторы серии К-126 с различными буквенными индексами. На автомобили с обновленным двигателем ЗМЗ-53-11 начали устанавливать другую версию карбюраторов – К-135.

Производитель знаменитых серий К-126 и К-135 – предприятие «Петербургские карбюраторы», сокращенно ПеКар. Важная особенность: изделия имеют двухкамерное устройство, но камеры не различают первичную и вторичную, так как работают синхронно.

Разобрали автомобильный газовый карбюратор 52

• основная дозировка;
• неактивные каналы;
• обеспечить плавный переход на разные режимы работы;
• ускорительный насос;
• принудительное обогащение смеси, осуществляемое с помощью эконостата;
• холодный запуск двигателя;
• ограничитель частоты вращения коленчатого вала.

Чтобы понять принцип работы карбюратора ГАЗ 52, стоит рассмотреть работу всех этих систем.

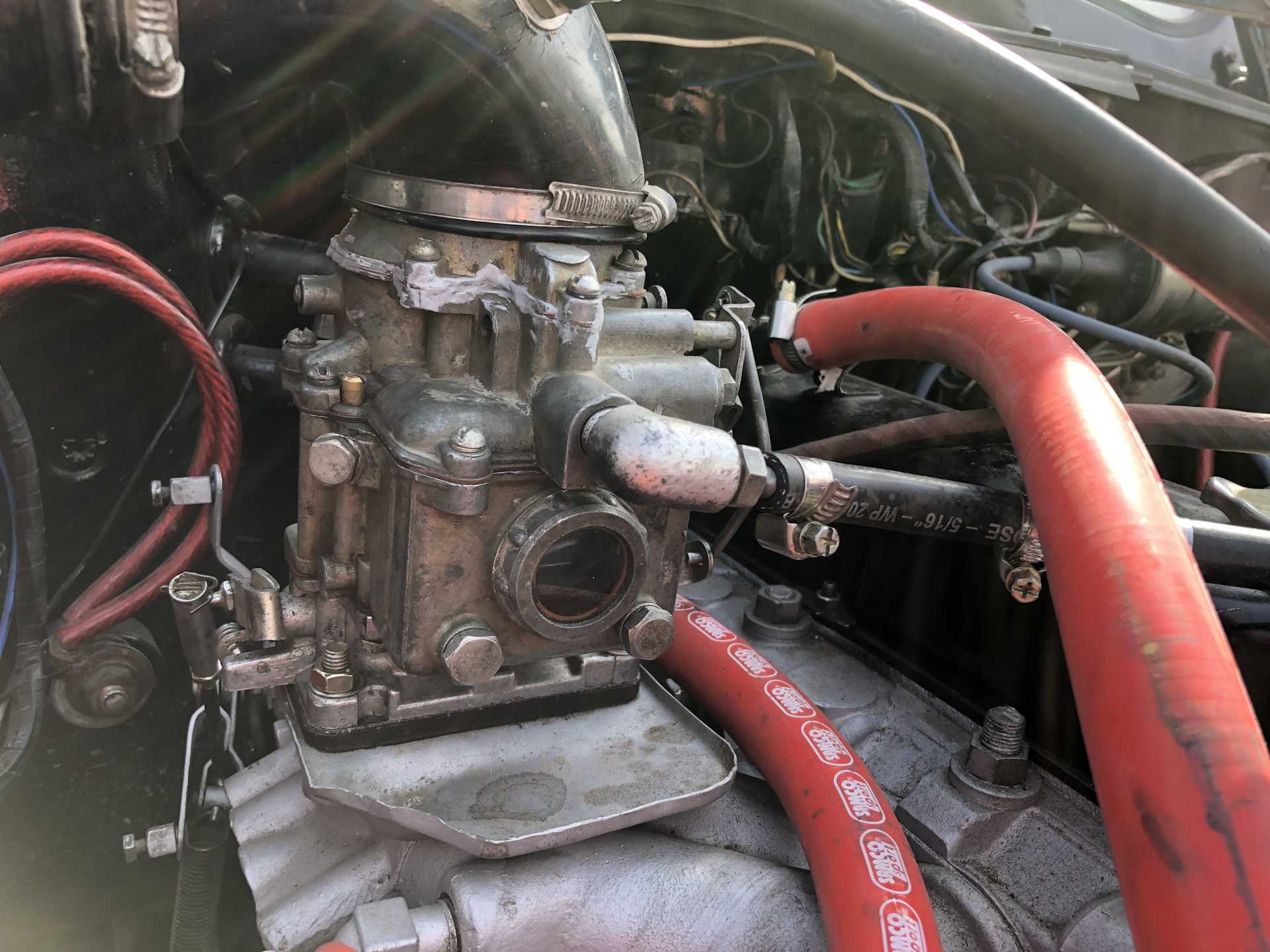

Как снять карбюратор Солекс

Для снятия карбюратора с автомобиля с целью ремонта, обслуживания или замены, надо отсоединить от него механическую, пневматическую, электрическую и топливную арматуру, после чего отвернуть гайки крепления к фланцу коллектора:

• Снять корпус воздушного фильтра, отвернув центральную гайку крышки и четыре гайки фланца на шпильках верхней части карбюратора.
• Отсоединить электрические разъёмы концевика и электромагнитного клапана.
• Снять возвратную пружину и отсоединить трос привода дросселей.
• Отсоединить привод воздушной заслонки.
• Ослабив хомуты, снять шланги подачи топлива и обратной магистрали.
• Отсоединить шланги вакуумного регулятора трамблера, вентиляции картера и блок подогрева дросселей.
• Открутив четыре гайки шпилек впускного коллектора, снять карбюратор.

При обратной установке особое внимание надо обращать на затяжку этих гаек, поскольку нижняя пластина корпуса очень легко деформируется от чрезмерного усилия, после чего начинается подсос воздуха в коллектор

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора? Производить регулировку карбюратора нужно после:

• Произведённых работ, которые были связаны со снятием поплавков карбюратора.
• А так же при нарушенной подачи топлива в карбюратор.

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание! В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

Примечание! Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание! Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание! Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание! Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана. Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!. Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

Примечание! Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев. Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!. Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Примечание! При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание! При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

ЗИЛ Помощник по хозяйству › Бортжурнал › Регулировка и настройка кабюратора (карб газ 53).

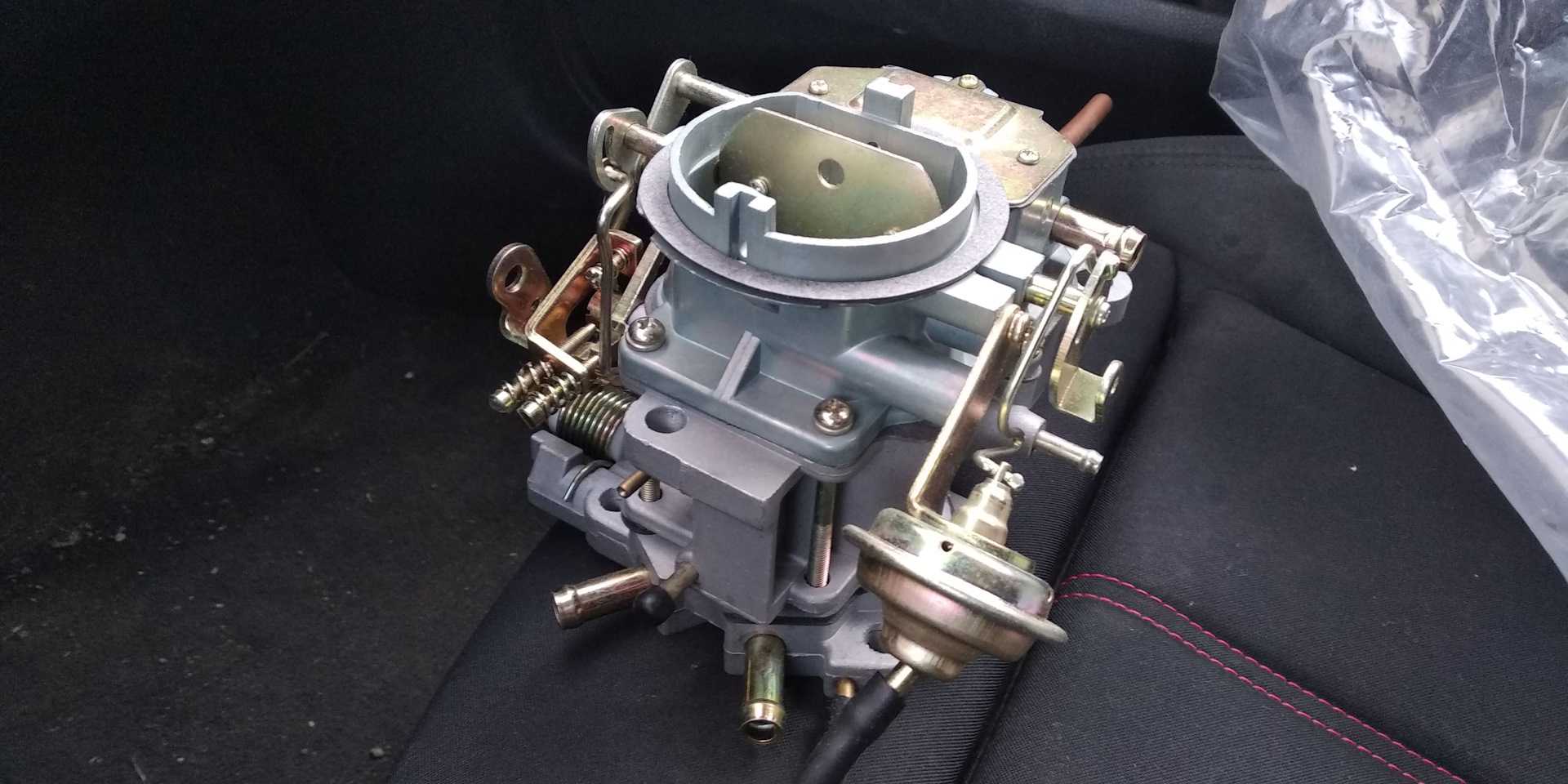

Всем привет! Стоит у меня такой карб газоновский визуально на фото он, номер не знаю на самам карбе 2 надписи уровень, и на обороте сделано в России. Вот такая проблемка вроде мелочь но и в тоже время не мелочь собрал мотор и теперь время настройки мотора. свечи перебрал крышка трамблера и провода новые, зажигание выставлено. На холостых вроде работает чисто, но нажимаешь педаль газа и провал или глохнет или подгазнешь пару раз разгазовывается максимальные обороты не развивает, тронутся не получается нормально машина не едет, в общем кошмар, карб чистил можно сказать слегка частичной разборкой тоесть снял верхнюю крышку уровень в норме, жиклеры продул вроде везде дуется. Хотя до ремонта не чихало и не кашляло ехало вроде пормально. Бензин вроде нормальный фирмы ГАЗПРОМ. В общем помогайте раскажите что в нем чистить то еще что крутить можно а куда не лезть.П.С. С карбюратором вопрос решен, вылечил путем полной разборки, чистки вэдэшкой + компрессор и настройкой по мануалу.

Конструкция агрегата

Совместно с шестицилиндровыми бензиновыми двигателями ЗМЗ-53 применяются карбюраторы серии К-126 с различными буквенными индексами. На автомобили с обновленным мотором ЗМЗ-53-11 начали устанавливать другую версию карбюраторов — К-135.

Разобранный карбюратор автомобиля Газ 52

• главную дозирующую;
• каналы холостого хода;
• обеспечивающие плавный переход на разные режимы работы;
• насос-ускоритель;
• принудительного обогащения смеси, реализуемого с помощью эконостата;
• холодного пуска двигателя;
• ограничитель оборотов коленвала.

Чтобы понимать принцип действия карбюратора ГАЗ 52, стоит рассмотреть работу всех перечисленных систем.

Регулировка карбюратора К126

Карбюраторы К-126 весьма просты по устройству, в меру надежны и требуют минимального ухода при правильной эксплуатации. Большинство неисправностей возникает либо после неквалифицированного вмешательства в регулировки либо в случае засорения дозирующих элементов твердыми частицами. Среди видов технического обслуживания наиболее распространенными являются промывка, регулировка уровня топлива в поплавковой камере, проверка работы ускорительного насоса, регулировка системы пуска и системы холостого хода.

Рассмотрим регулировку карбюратора к 126 на примере К 126ГУ.

Регулировка уровня топлива карбюратора к126

Регулировка уровня топлива К126

Примечание. При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.

Регулировка холостого хода карбюратора К126

Регулировка минимальной частоты вращения коленчатого вала холостого хода проводится в следующей последовательности:

-прогреваем двигатель до рабочей температуры;

— завернуть до отказа, но не туго, винт 15, а затем отвернуть его на 1,5 оборота;

— пустить двигатель и упорным винтом 43 дроссельной заслонки установить устойчивую частоту вращения коленчатого вала 550 — 650 об/мин;

Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов

Винтом 15 ограничителя токсичности регулируется предельное значение окиси углерода (при наличии газоанализатора).

Отрегулировать систему холостого хода карбюратора к126 можно и без газоанализатора.

Карбюратор К-126 ГМ/ Волга/ Газ-2410 в Украине.

Придбати Карбюратор К-126 ГМ/ Волга/ Газ-2410 Ви можете, оформивши замовлення у нас в інтернет магазині УКРГРУЗАВТО через корзину або зателефонувавши за вказаними телефонами.Карбюратор К-126ГМ Волга Газ-2410Топливный бак системи харчування місткістю 120 літрів встановлений на рамі під кабіною львівського автонавантажувача АП-4014, 40814, 4045, 4043. Основною умовою нормальної роботи паливної системи є чистота. Бак паливний в зборі 4014-1101010-11 (навантажувач АП-4014, 40814, 4045, 4043) 1 — Датчик покажчика рівня палива БМ18-А 2 — Шайба 252133-П2 3 — Гвинт М5х12 220078-П29 4 — Пробка в зборі 21-1103010 5 — Прокладка 21-1103075 6 — Прокладка 11-9338 7 — Стрічка стяжна в зборі 4014-1101106 8 — Болт М12х20 201544-П29 9 — Шайба 252137-П29 10 — Гайка М12 250514-П29 11 — Гайка М10 250512-П29 12 — Шайба 252136-П29 13 — Кронштейн в зборі 4014-1101102 14 — Прокладка 4014-1101118 15 — Болт М12х25 201538-П29 16 — Пробка 4045М-3405125 17 — Бак паливний 4014-1101011-11 Заливати в бак необхідно тільки чистий бензин і періодично треба спускати воду і бруд через зливну пробку відстійника, а також слід промивати бензиновий бак.

Регулировка карбюратора К126

Карбюраторы К-126 весьма просты по устройству, в меру надежны и требуют минимального ухода при правильной эксплуатации. Большинство неисправностей возникает либо после неквалифицированного вмешательства в регулировки либо в случае засорения дозирующих элементов твердыми частицами. Среди видов технического обслуживания наиболее распространенными являются промывка, регулировка уровня топлива в поплавковой камере, проверка работы ускорительного насоса, регулировка системы пуска и системы холостого хода.

Рассмотрим регулировку карбюратора к 126 на примере К 126ГУ.

Регулировка уровня топлива карбюратора к126

Регулировка уровня топлива К126

Проверку уровня топлива производите при неработающем двигателе автомобиля, установленного на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен установиться в пределах, отмеченных метками (приливами) «а» на стенках смотрового окна. При отклонении уровня от указанных пределов произведите регулировку, для чего снимите крышку поплавковой камеры. Регулировку уровня производите подгибанием язычка 3 (см. рис.). Одновременно подгибанием ограничителя 2, установите ход иглы 5 клапана подачи топлива 1,2 — 1,5 мм. После регулировки вновь проверьте уровень топлива и при необходимости произведите регулировку повторно. Учитывая, что в процессе эксплуатации вследствие износа поплавкового механизма уровень топлива постепенно повышается, устанавливайте его при регулировке по нижнему пределу. В этом случае уровень топлива более длительное время будет находиться в допустимых пределах.

Примечание. При регулировке уровня топлива в поплавковой камере карбюратора не подгибайте язычок поплавка нажатием на поплавок, а подгибайте с помощью отвертки или плоскогубцев.

Регулировка холостого хода карбюратора К126

Регулировка минимальной частоты вращения коленчатого вала холостого хода проводится в следующей последовательности:

-прогреваем двигатель до рабочей температуры;

— завернуть до отказа, но не туго, винт 15, а затем отвернуть его на 1,5 оборота;

— пустить двигатель и упорным винтом 43 дроссельной заслонки установить устойчивую частоту вращения коленчатого вала 550 — 650 об/мин;

Проверка результатов регулировки происходит резким нажатием на педаль газа, двигатель не должен заглохнуть, происходит плавное падение оборотов

Винтом 15 ограничителя токсичности регулируется предельное значение окиси углерода (при наличии газоанализатора).

Отрегулировать систему холостого хода карбюратора к126 можно и без газоанализатора.

Вот как эта процедура описана в книге Тихомирова Н.Н. «Карбюраторы К-126, К-135»:

После этого, не трогая винт «количества», заверните винты «качества» на столько, чтобы частота вращения снизилась на 50 мин»1, т.е. до регламентированной величины. В большинстве случаев эта регулировка соответствует всем требованиям ГОСТ. Регулировка таким способом удобна тем, что не требует специального оборудования, и может проводиться каждый раз, когда возникает необходимость, в том числе и для диагностирования текущего состояния системы питания.

Конструкция агрегата

Совместно с шестицилиндровыми бензиновыми двигателями ЗМЗ-53 применяются карбюраторы серии К-126 с различными буквенными индексами. На автомобили с обновленным мотором ЗМЗ-53-11 начали устанавливать другую версию карбюраторов — К-135.

Заводом-изготовителем знаменитых серий К-126 и К-135 является предприятие «Петербургские карбюраторы», сокращенно — «ПеКар». Одна важная особенность: изделия имеют двухкамерное устройство, но при этом камеры не различаются на первичную и вторичную, поскольку работают синхронно.

Разобранный карбюратор автомобиля Газ 52

• главную дозирующую;
• каналы холостого хода;
• обеспечивающие плавный переход на разные режимы работы;
• насос-ускоритель;
• принудительного обогащения смеси, реализуемого с помощью эконостата;
• холодного пуска двигателя;
• ограничитель оборотов коленвала.

Чтобы понимать принцип действия карбюратора ГАЗ 52, стоит рассмотреть работу всех перечисленных систем.

Система холостого хода

Обеспечивает устойчивую работу мотора на малых оборотах. Бензин от жиклера (2) через жиклер (9) проходит в канал (6). В него же через воздушный жиклер (7) попадает воздух. Образуется эмульсия, частично идущая к переходному отверстию (5), остальное — в камеру ниже дроссельной заслонки.

Для изменения числа оборотов в режиме холостого хода используют винт количества (1). При вращении он изменяет положение заслонок и зазоров между ними и стенками смесительных камер.

Однако зазоры в камерах могут различаться из-за неточностей изготовления. Для подачи одинакового количества эмульсии в цилиндры используют винты качества (2), каждый регулирует впрыск в «своей» камере. Исключение составляет модификация К-135Х. Этот карбюратор имеет лишь один винт качества на обе камеры.

Регулировка и ремонт

Без полной разборки устройства, возможно отрегулировать своими руками только уровень холостого хода. Расход топлива зависит напрямую от частоты вращения коленчатого вала. Принцип действия представляет регулировку карбюратора газ 53 винтами качества и количества.

Имеется несколько регулировок:

• Количество бензина в поплавковой камере;
• Настройка работы экономайзера;
• Ход поршня ускорительного насоса;
• Количество оборотов, жиклер холостого хода.

Правильное регулирование холостого хода производиться на исправном двигателе. Обычно процедуру производят после профилактики, чтобы исключить другие возможные причины нестабильной работы.

Вид карбюратора без крышки: 1 шток экономайзера; 2 планка привода эхономайзера и ускорителя; 3 — поршень ускорителя; 4 — главные воздушные жиклеры; 5 — тотивоподводящий винт ускорительного насоса; 6 — винты «качества»; 7 — винт «количества»

Процесс и схема регулировки ХХ на 53 карбюраторе представляет собой следующий принцип действия:

• Регулировочные винты холодного двигателя закручиваются до упора, после открутить на 3 полных оборота. Настроить карб возможно шлицевой отверткой;
• Прогреть двигатель до рабочей температуры;
• Количество оборотов к135му регулируется винтом на слух, так как автомобиль не оснащен тахометром. Обороты должны держаться между высокими и низкими, недопустимы протраивания и дергания;
• Винт качества к135 закручивается до начала уровня перебоев работы двигателя, настраивать необходимо постепенно, отрегулировать паз своими руками, до достижения нормальной, стабильной работы.
• Регулировка количества производится на обеих камерах, параллелью друг другу;
• В тех случаях, когда автомобиль глохнет при сбросе газа, возможно поднять рабочие обороты.

Ремонт карбюратора газ 53 производится при существенном повреждении узлов или выявленном загрязнении. Промывка производится по требованию, слишком частая процедура может забыть каналы топливной подачи, вывести приборы из строя. Наиболее распространенным методом является очистка поплавковой камеры. Отложения удаляются только верхним слоем, так как прикипевшая грязь может попасть во впускную часть каналов и нарушить работу всех систем. Причины нагара и отложений – некачественные или старые топливные фильтры. Карбюратор газ 53 при промывке, стоит сразу заменить все фильтра очистки топлива и воздуха.

В процессе разборки необходимо проверить состояние всех элементов системы. Отремонтируем жиклеры, заслонки и ускорительный насос, которые имеют тонкие каналы, при засорении, влияют на работу двигателя.

Техническое обслуживание и возможная регулировка карбюратора газ 3307, установленного на автомобиле газель, не требует полного снятия с двигателя. Завод предусмотрел, что демонтаж воздушного фильтра дает возможность плановой проверки состояния, регулировки холостого хода. При полной очистке и замене узлов производится снятие узла с двигателя. Правильная техническая эксплуатация, замена фильтров делают необходимость в полном ремонте минимальной. Достаточно производить профилактику по мере загрязнения в виде промывки карбюратора к-135.

Промывка производится с помощью горючей жидкости. Существуют специальные средства, принцип действия которых позволяет под давлением воздуха доставить жидкость в труднодоступные места, пазы. Наружная мойка производиться кисточкой до полного удаления отложений, грязи

Следует с осторожностью производить промывку внутренних деталей, так как существует вероятность нарушить уплотнения или засорить каналы грязью

Ремонт

Разборка и ремонт карбюратора К 135 осуществляется при повреждении деталей или сильном загрязнении устройства. Однако не следует злоупотреблять промывкой и чисткой. Ведь есть риск забить грязью каналы внутри карбюратора и нарушить приработавшиеся соединения.

Одной из самых частых операций является промывка поплавковой камеры. При этом убирают только легко удаляющиеся отложения. Плотно прикипевшую к стенкам грязь очищать не следует. Отложения в камере – следствие плохого состояния системы фильтрации топлива. Поэтому очистку следует совместить с заменой и чисткой фильтров.

При разборке карбюратора следует обратить внимание на состояние жиклеров, при необходимости их следует промыть. Проверяется состояние поплавков (они бывают двух типов – латунные и пластиковые), осей заслонок, ускорительного насоса

Все поврежденные детали следует заменять новыми

Все поврежденные детали следует заменять новыми.

Отдельно контролируют состояние поверхностей сопрягаемых деталей корпуса. В случае необходимости их притирают на поверочной плите.

По завершении работ производят обратную сборку, настройку и установку карбюратора на двигатель.

Процедура очистки

Поскольку регулировка винтами качества и количества оказалась малоэффективной по причине загрязнения карбюратора, его пришлось разбирать, а затем очищать.

В основном нагар и загрязнения образуются в жиклёрах, воздушных заслонках, а также в ёмкости камеры с поплавком.

Каждый перечисленный элемент после снятия следует промыть, прочистить и продуть.

К жиклёрам подход особенный. Если хоть немного изменить поверхность или повредить элементы, то двигатель стабильно работать не будет. Поверхность пробок категорически нельзя мыть. Для очистки следует использовать медные проволоки и зубочистки. Старайтесь очищать так, чтобы минимально касаться металлической поверхности.

Завершив чистку, продуйте жиклёры с помощью сжатого воздуха. Можно взять обычный баллончик, либо же компрессор.

Столь деликатное отношение для воздушной заслонки не требуется. Её обычно укладывают с другими металлическими элементами в ёмкость, заливают растворителем и вымачивают в течение 2-3 часов

Затем важно тщательно всё просушить и продуть

Поплавковую камеру можно довольно быстро очистить от всех загрязнений. Для этого внутрь заливается карбюраторный очиститель. Дайте ему настояться и выполнить свои функции. Обычно 1,5-2 часов бывает достаточно. Затем возьмите ветошь без ворса и протрите все полости. Не лишним будет продуть узел с помощью сжатого воздуха.

Теперь вся система собирается в обратной последовательности. Возможно, прокладку потребуется заменить.

После сборки делается тестовый запуск двигателя. Есть высокая вероятность, что после разборки и сборки карбюратор не будет работать идеально. Поэтому потребуется выполнить регулировку, используя винты качества и винт количества.

Экономайзер и ускорительный насос

Экономайзер предназначен для обогащения смеси на максимальных оборотах мотора. Он один и работает на обе камеры. Рычаг (10) перемещает тягу (4), при этом приводной рычаг (3) поворачивается. Ролик, установленный на рычаге, нажимает на планку (1), заставляя опуститься ее и нажимной шток (13). Клапан (12) открывается, топливо попадает в канал (9) и через распылитель (6) — в диффузор. Бензин поднимается к распылителю лишь при большом разрежении в диффузоре. Такое возникает при полном нажатии педали газа и работе мотора на оборотах, близких к максимальным. Ускорительный насос предназначен для дополнительного впрыска бензина при резком нажиме на педаль газа. Планка (1) опускается, но бензин быстро покинуть камеру нагнетания через канал (8) не может, поэтому сжимается пружина между поршнем (2) и планкой.

Экономайзер карбюратора К-135 Распрямляясь, она выталкивает бензин к распылителю (5). Такой впрыск продолжается одну-две секунды, пока поршень не достигнет дна камеры.

Из чего же он состоит?

Каждый карбюратор имеет системы, которые помогают ему правильно функционировать в определенных условиях. Есть еще и дополнения, которые помогают им правильно функционировать (к их числу, например, относятся соленоиды, предназначенные для прекращения подачи топлива или гасители скачков давления). Не рекомендуется делать снятие таких узлов, ведь это окажет заметное влияние на работу двигателя.

Итак, любой карбюратор для ГАЗ-53 будет состоять из следующих деталей:

• Поплавковая камера;
• Воздушная заслонка;
• Система холостого хода;
• Ускорительный насос;
• Переходная система;
• Главная дозирующая система карбюратора;
• Экономайзер.

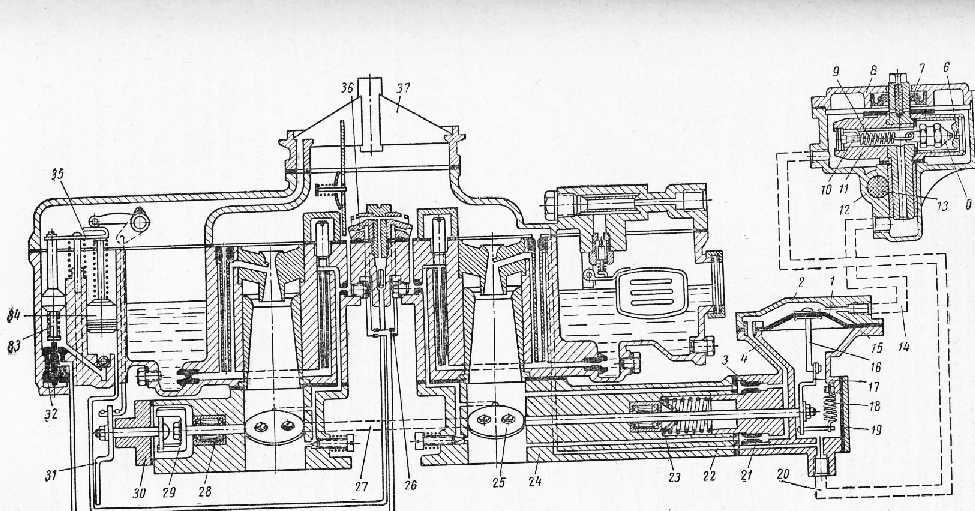

Схема карбюратора К-126
