Газ 3110 разборка и сборка коробки передач

Замена сальника редуктора заднего моста Газель — последовательность действий

Список инструментов, используемых для выполнения данной операции, не слишком обширен. В первую очередь потребуются динамометрический ключ и двухзахватный съёмник.

Чтобы получить доступ к заменяемому сальнику на автомобиле Газель необходимо выполнить следующие действия:

Отсоединить от карданного вала фланец шестерни — для этого потребуется открутить 4 карданных болта с гайками. Фланец хвостовика с шестерни спрессовывают при помощи двухзахватного съёмника. Хотя отдельные умельцы выполняют данную операцию и просто руками, но без инструмента выполнить её успешно удаётся не всегда;
Чтобы хвостовик не прокручивался в процессе работы машину либо ставят на ручной тормоз, либо используют для этих целей монтажную лопатку, которую вставляют в отверстия фланца;
После этого карданный вал отводят в сторону и, в идеале, закрепляют, чтобы он не мешал дальнейшему ходу работ;
Затем снимают фланец с отражателем (крепится к редуктору с помощью гайки).

После демонтажа приступают, собственно, к замене:

Необходимо извлечь сальник из горловины редуктора — обычно его можно без особых трудностей поддеть обычной отверткой; Место установки сальника необходимо максимально тщательно проверить на наличие коррозии и повреждений. Если они незначительны, производится шлифовка для устранения данных дефектов, если нет, осуществляется замена всего элемента. После этого место посадки сальника и — особенно тщательно — рабочая кромка нового элемента обрабатываются специальной пластичной смазкой. После этого приступают к запрессовке нового сальника. Для этого используют молоток и специальную втулку

Важно, чтобы удары были не слишком интенсивными, иначе можно легко повредить новый элемент. Другой ответственный момент запрессовки — равномерность

В случае наличия перекосов в какую-либо сторону новый сальник не прослужит долго и будет угрожать исправности всего редуктора. Наконец, хвостовик собирают в обратном порядке. В большинстве случаев гайку его крепления целесообразно заменить на новую, так как она довольно быстро изнашивается.

После сборки и установки хвостовика необходимо выполнить следующие действия:

Вывесить задние колеса автомобиля;
Полуоси вывести из зацепления с шестернями;
Гайка хвостовика затягивается до нужного уровня. При этом фланец, чтобы он не мешал, удерживают за болты;
Проверить сопротивление фланца. Для этого его вращают рукой. Движение должно быть равномерным — если есть люфты или, наоборот, заедания, а при движении слышатся щелчки, это говорит о том, что работа была сделана недостаточно качественно.

Такая проверка позволяет удостовериться в правильном выполнении работ, а также гарантировать длительный срок службы отремонтированного элемента

Важно учитывать, что зачастую работа с узлом не ограничивается заменой сальника. Если он подтекал в течение длительного времени, то весьма вероятно потребуется ремонт редуктора

Данная операция достаточно сложна и требует наличия специального оборудования, поэтому её не рекомендуется выполнять самостоятельно в «гаражных» условиях.

При выборе используемых сальников важно обратить особое внимание на их качество, так как бракованные элементы, к сожалению, совсем не редкость. Маркировка сальника непосредственно на его поверхности должна четко читаться и быть нанесенной равномерно без потертостей

Возможные неполадки КПП Газели

Разборка и ремонт КПП (5 ступенчатой), вне зависимости от марки и модели автомобиля Газель, это всегда ответственный момент, предвкушающий серьезную работу. Владельцы коммерческих машин сталкиваются с этой бедой наиболее часто, поэтому они меняли уже не один раз. Но стоит ли, увидев в интернете объявление – ремонт КПП Газель – бежать туда, звеня кошельком? Не обязательно. Вполне можно обойтись помощником, схемами устройства КПП и инструкцией по необходимой работе. Этого хватит, чтобы самому отремонтировать или заменить изношенные детали.

Наличие огромной опытной базы по неполадкам коробки Газели позволяет почти безошибочно составить схему «неполадка – причина».

Чаще всего, лист проблем выглядит так:

Если в процессе эксплуатации вы слышите со стороны коробки глуховатый гул – это верный симптом ослабления фиксирующих креплений. Также, такой звук может сигнализировать о летальном исходе наиболее изношенных деталей;
Характерный «хрустящий» звук чаще всего издают пришедшие в негодность подшипники. Вообще, во избежание подобной проблемы, подшипники рекомендуется заменять через 90 – 100 тысяч км пробега. Самому, или планово на сервисе – тут уже кому как удобно
Если переключение передачи сопровождается неприятным треском, то имеет смысл задуматься о замене колец синхронизатора;
Много причин может быть у затрудненного переключения передач. Возможно, клинит или заедает сам привод коробки. Но может быть и износ определенной группы деталей (шестерни, заусеница и т.п.). Точную причину скажет только переборка.
Утечка масла. По статистике, это наиболее часто встречаемая проблема, с которой обращаются в мастерские. Как и в случае с маслопотерей в двигателе, основным виновником здесь являются задубевшие, или наоборот стертые прокладки и сальники. Но может оказаться, что виноваты куда более серьезные трещины в картерах.

Может оказаться, что косвенной причиной вышеописанных проблем является неправильная регулировка сцепления. Или же попросту неправильная работа с ним. Например, постоянная смена водителей маршрутки и разная их квалификация может повредить коробку до самой «пятой передачи».

Таблица: неисправности коробки Газели по характеру шума

Положение	Характер шума	Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой	Вой	Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости	Хруст	Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача	Стук, толчок	Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу	Гул, что пропадает после прогрева	Слишком густое масло или смазка плохого качества
В движении переключаются скорости	Стуки	Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач	Вой	Проблемы с отдельными шестеренками
На четвёртой или пятой передаче	Треск	«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости	Тарахтение	Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Вскрытие показало, что на КПП отличаются первичные и промежуточные валы. Кроме того, что первичный вал Камминся намного длиннее выяснилось: на Камминсе шестерня Первичного вала имеет большее количество зубцов, следовательно, и больший диаметр. А на промежуточном валу на соответствующей шестерне меньше зубцов — 35 (на УМЗ и др.- 36 зубов) и меньше её диаметр. Получается, что на Камминсе на вторичном валу больше скорость вращения (чем на УМЗ), следовательно, больше нагрузка на все узлы промежуточного и вторичного вала. и Как следствие частые ремонты КПП.

Разборка показала, что зубья кольца муфты включения 1-2 передачи и зубья прямозубого венца шестерни 2-ой передачи сильно изношены и «затуплены», ПРИЧИНОЙ ВСЕМУ скорее всего явился изношенный синхронизатор 2-ой передачи.

Подшипники все заменили. Лучше брать подшипники с большим количеством шариков — надежнее, на первичном валу 7-ми шариковый рассыпался на куски через 5 т.км., 8-ми шариковые ходят дольше. Синхронизаторы 1,2 передач так же заменили.

Для справки цены на запчасти

блокирующие кольца синхронизатора 1,2 передач «Бизнес» — по 550 руб за шт. синхронизатор 3,4 передачи «старый образец» — по 300 руб за шт. муфта включения 1,2 передачи «бизнес» — 2400 руб. шестерня 2-ой передачи «бизнес» — 2500 шт все подшипники + сальники комплектом — 1600 руб.

Хочу отметить что запчасти на КПП бывают трех видов: — «старый образец» — «новый образец» — «бизнес» Запчасти на «новый образец» очень дорогие, например, цены на Синхронизатор: «стар обр» — 300 руб. «нов. обр» — 1900 руб «бизнес» — 550 руб

Коробка практически новая 6 месяцев отраду, но постоянно доставал сильный шум 5-й передачи под нагрузкой. Никаких конкретных решений по ремонту на момент снятия не было, по принципу «вскрытие покажет». Собственно, отделался малой кровью.

Прикупил себе индикатор часового типа, классная вещь. Был приятно удивлен что осевых люфтов валов практически нет, плюс/минус сотка, повезло.

В ходе дефектовки выявился всего лишь один косяк — это серьезный радиальный люфт первичного вала, по концу вала почти см! Замена подшипника и заодно поменял подшипник в маховике. Тем более, что с оправкой пяти минутное дело.

Оправка со старым подшипником

Кстати люфтил тоже, правда еле заметно.

Упаковка подшипника первичного вала

Итог всех процедур обрадовал, снова тишина на всех передачах: под нагрузкой, при торможении передачей, при переключении на повышенную и пониженную.

Неполадка : выжимаю сцепление снизу появляется страшный скрежет! Доехал потихоньку до дома причем, сдав немножко назад скрежет прекращался, но приближаясь к светофору и пуская машину в накат, — снова появлялся. Понял, что коробка, хотя всё нормально работало. А вот упорный подшипник первичного вала гудел очень сильно, причём пробег у меня всего 16000 а подшипнику хана. Снял коробку разобрал под замену пошла муфта 5 задней передачи, болталась очень сильно, поменял все синхроны и подшипник вторичного вала, остальное всё в удовлетворительном состоянии. Масло залил энеос полусинь. 1,5 литра теперь всё нормально. Неужели из-за разболтанной муфты может быть такой скрежет или у меня просто ослаб один болт который шестерню заднего хода, когда коробку разбирал один был прослаблен?

Как найти сервис для замены изношенных сальников на Газели?

Выбирайте автосервисы, специализирующиеся именно на работе с данной маркой автомобиля, так как даже для такой операции специфика автомобиля важна. Наши специалисты имеют большой опыт работы с Газелями, а количество замененных сальников и отремонтированных редукторов сосчитать весьма сложно из-за его величины.

Заменять повреждённые сальники можно как отечественными оригиналами, так и импортными аналогами. Какой вариант предпочесть — личный выбор каждого автовладельца, однако в нашем автосервисе всегда в наличии широкий ассортимент сальников, в числе которых обязательно найдётся нужный вам элемент. Это позволяет не тратить время на поиски по авторынкам, а также свести к минимуму риск брака, ведь мы тщательно проверяем каждую деталь и работаем только с проверенными поставщиками.

Как снять первичный вал на газели

Работать удобнее вдвоем

Заворачиваем на место заливную и сливную пробки.

Снимаем опору силового агрегата.

Снимаем выключатель света заднего хода.

Снимаем привод спидометра.

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Ключом «на 12» отворачиваем три болта крепления крышки подшипника (болты установлены на герметике).

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере. Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния)

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Ключом «на 13» отворачиваем и вынимаем болт крепления втулки оси шестерни заднего хода к переднему картеру

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала

Ключом «на 12» отворачиваем и снимаем сапун.

Ключом «на 12» отворачиваем десять болтов, соединяющих передний и задний картеры (два болта, проходящие через установочные втулки, длиннее остальных).

Осторожно постукивая молотком через латунную оправку, расстыковываем передний и задний картеры

При этом нельзя наносить удары по торцу первичного вала, так как будут повреждены синхронизаторы.

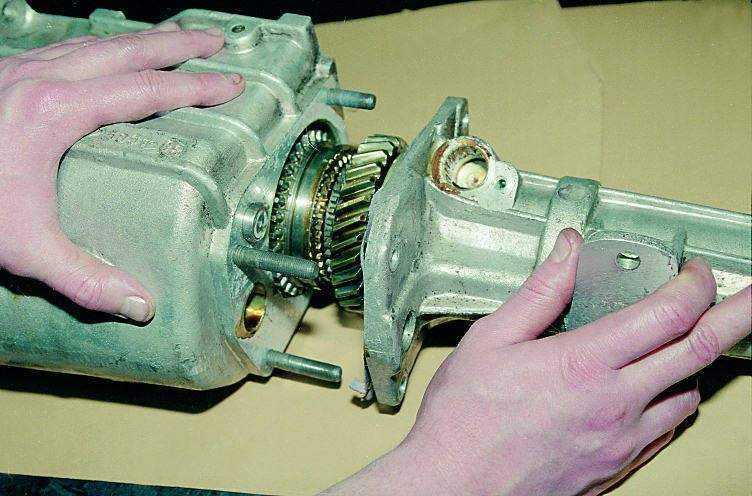

Разъединяем картеры коробки передач

Осторожно, стараясь не повредить, снимаем уплотнительную прокладку

Вынимаем из расточки под подшипник промежуточного вала в переднем картере регулировочные прокладки (их может и не быть).

В этом случае осевой зазор в подшипниках устанавливается только межкартерной уплотнительной прокладкой.

Проворачивая первичный вал, включаем передачу заднего хода (продвигаем вперед шток V передачи и заднего хода).

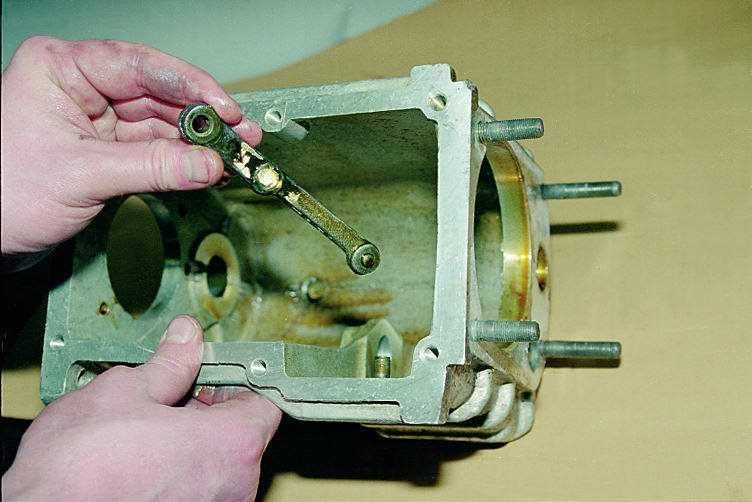

Ключом «на 10» отворачиваем болты крепления трех вилок переключения передач.

Ключом «на 12» отворачиваем четыре болта крепления корпуса рычага переключения передач.

Снимаем корпус рычага с прокладкой.

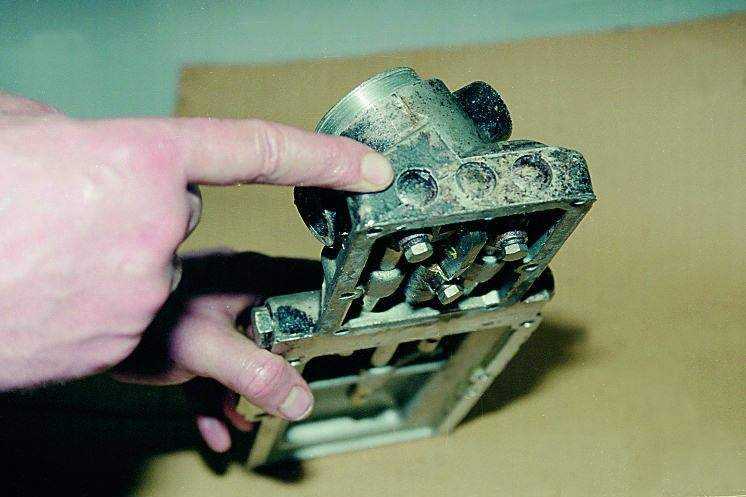

Ключом «на 12» отворачиваем болты крепления пластины фиксаторов штоков.

Снимаем пластину с прокладкой.

Вынимаем три пружины и три шарика фиксаторов включения передач (их можно вынуть намагниченной отверткой или перевернув коробку).

Вынимаем шток I–II передачи (чтобы не перепутать при сборке, сразу надеваем на шток вилку и крепим ее болтом).

Вынимаем шток V передачи и передачи заднего хода, надев на него соответствующую вилку.

Вынимаем шток III–IV передач. Из штока извлекаем штифт блокиратора.

Чтобы не выпали плунжеры блокиратора, вставляем в отверстия штоков трубочки, свернутые из плотной бумаги.

Ключом «на 13» отворачиваем болт крепления оси шестерни заднего хода к заднему картеру.

Щипцами раздвигаем усики стопорного кольца заднего подшипника вторичного вала и, постукивая медным молотком по заднему торцу вторичного вала,…

…вынимаем комплект валов вместе с осью и шестерней заднего хода

Разъединяем первичный и вторичные валы.

Снимаем синхронизатор IV передачи и вынимаем 14 роликов передней опоры вторичного вала.

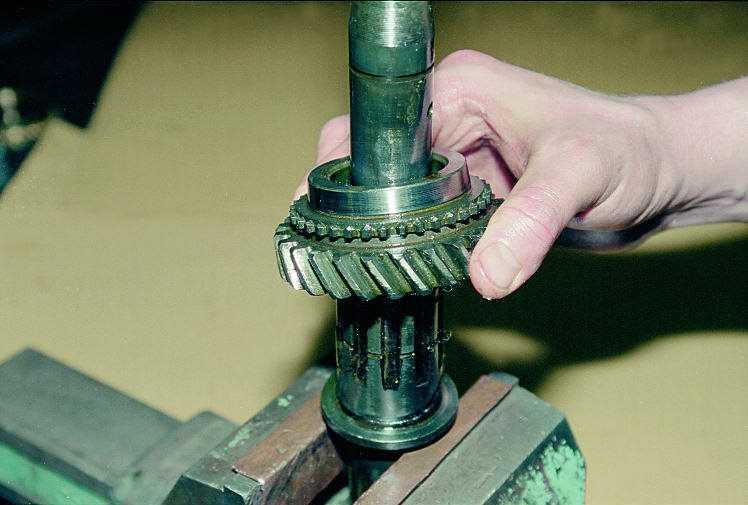

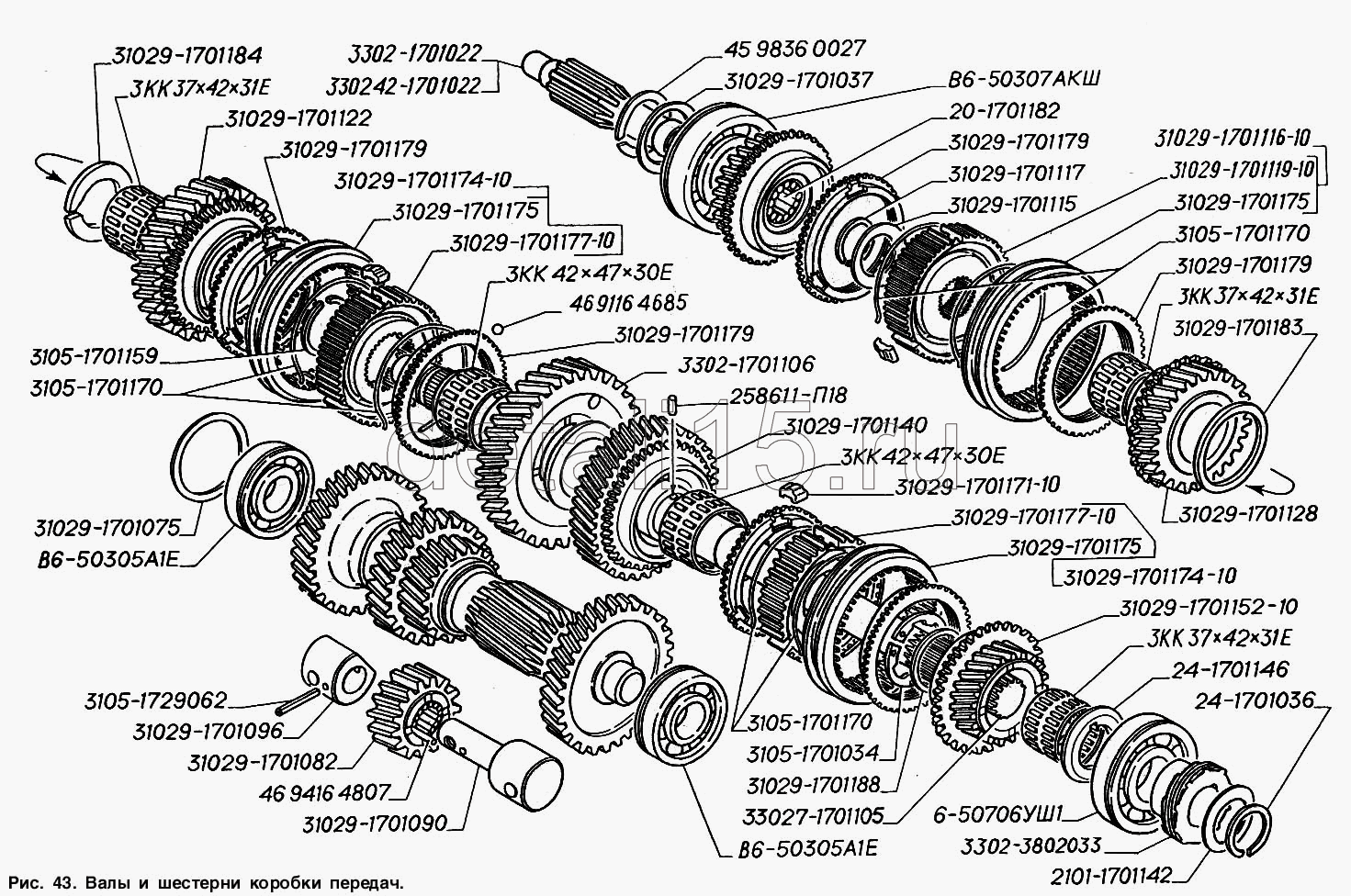

Шестерни, синхронизаторы и другие детали, расположенные на первичном и вторичном валах, похожи друг на друга, поэтому для облегчения последующей сборки следует аккуратно раскладывать их в порядке снятия.

Двумя тонкими отвертками или специальными щипцами разжимаем и снимаем с первичного вала стопорное и пружинное кольца.

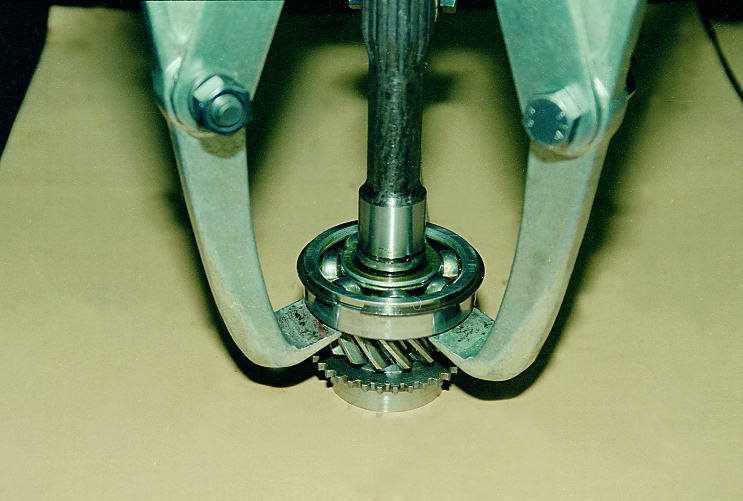

Бородком (двумя монтажными лопатками или специальным съемником) спрессовываем подшипник первичного вала

Аналогично снимаем оба подшипника промежуточного вала

Расточка втулки

А теперь переходим непосредственно к расточке. Какие возможны варианты? Колхозные — растчивать шкуркой одетой на дрель
(минусы — бесформенная расточка+остатки абразива в алюминии), также видел вариант, когда из старого хвостовика кардана делался резец —
нарезализь зубья, вставлялся вторичный вал и таким образом втулка растачивалась. Что из этого получится — ХЗ.
Более мудрёные варианты — купить развёртку на 38, но без фрезеровального станка развернуть нормально всё равно не получится.
В качестве калибра напомню, можно использовать фланец первичного вала. Наиболее правильный вариант — обратиться к мастеру
с расточно-коорлинатным станком и расточить до 38. У Василия Харчишини для этих целей была удлинённая регулируемая развертка
с центрирующей втулкой, помещаемой в посадочное место подшипника вторичного вала. Однако у всех этих способов есть маленькая
проблемка — они не гарантирую соосности центров вращения подшипников и втулки. Если бы детали корпуса после отливки фрезеровались
на станках с ЧПУ, тогда бы вероятно можно было найти центр втулки и растачивать, но ввиду массовости производства фрезеровка
не выполняется с достаточной точностью. А по книжке, допустимая несоосность трёх центров вращения КПП должна быть в пределах
пяти соток — это толщина человеческого волоса, если чё. Несоосность центров вращения приведёт к ускоренному износу подшипников,
а из-за неоптимального пятна контакта зубъев шестерён возможен повышенный шум и снижение КПД КПП, то есть часть крутящего момента
двигателя пойдёт на создание шума и нагрев КПП. Соосность центров вращения можно обеспечить только бор-штангой. Я изготовил её
из прутка какой-то довольно прочной стали диаметром порядка 25 мм. Длина бор-штанги 70 см:

Вращение бор-штанги обеспечивается старыми подшипниками, и для продольного перемещения были наварены и проточены салазки:

Для подшипника вторичного вала также наварены и проточены свои салазки:

Для резца просверлено отверстие и оно подогнано под сам резец:

Сам резец сделан из болта повышенной прочности. На месте шляпки прикручена твердосплавная вставка с алиэкспресса, пружина
пытается извлечь резец, а гайка ограничивает ход резца, осуществляя регулировку глубину проточки:

В сборе узел резца выглядит следующим образом:

Все детали подгонялись по месту. По итогу в нейтральном положении борштанга ничем не касается втулки:

Постепенно откручивая гайку я растачивал втулку. Изначально касание было только с одной стороны:

И имелись довольно большие нетронутые участки:

Я увеличивал шаг расточки на 1\12 оборота гайки, это 0,17 мм диаметра. Планировал протачивать с меньшим шагом после касания резца
всей окружности втулки. По итогу я расточил немного лишнего, то есть люфт получился как со старой втулкой, а полного
касания резцом полного диаметра втулки так и не произошло:

Что имеем в итоге — для обеспечения соосности центров вращения без бор-штанги не обойтись. И по факту детали корпуса фрезеруются
с недостаточной точностью. У меня отверстие втулки относительно самой втулки смещено вправо вверх не менее чем на пол-миллиметра/миллиметр.
От маслогонной резьбы там осталась от силы одна десятая. Если возвращатья к началу статьи — именно в этой части и были отполированные
участки на старой втулке. Точная соосная расточка втулки должна немного снизить шум от коробки, повысить КПД и увеличить ресурс подшипников.

Замена заднего сальника

Теперь меняем задний сальник (манжету) коленвала на ВАЗ 2107. Здесь потребуется больше времени, терпения и силы, так как для доступа к нему нужно отсоединить коробку передач. Все подготовительные работы выполняются в прежнем объёме, но автомобиль находится на нейтральной передаче. Так как нужно вывесить задние колёса, то это делать нужно на яме, а не на эстакаде. Внешний размер этого сальника 90 мм, а внутренний – 70.

Вначале требуется отсоединить кардан от коробки передач:

Замена сальников кпп

На основе своего опыта со своими автомобилями и автомобилями знакомы хочу поделиться наблюдениями, почему.

Теперь нужно снять коробку передач, чтобы получить доступ к заднему сальнику.

Читайте:

Видео:Замена сальника не всегда устраняет проблему течи масла.Замена заднего сальника коленвала.Скачать

теперь с помощью того же ключа выворачиваем гайки крепления фланца переднего кардана и снимаем его. Эти и предыдущие 6 гаек самоконтрящиеся, при обратной сборке потребуются новые!

Важно! Теперь нужно установить опору под КПП, чтобы она не упала на голову и не перекосились болты!

берём торцовый ключ 19 мм, с удлинителем. Нужно вывернуть 6 болтов, которыми картер КПП крепится к блоку двигателя. Теперь отвёрткой с плоским шлицем поддеваем картер КПП с края, снимаем его со шпилек, раскачиваем и снимаем коробку с автомашины, вытаскивая первичный вал двигателя из диска сцепления

Важно! Нельзя, чтобы коробку перекосило

Подготовительные работы закончены! Можно приступать к замене заднего сальника.

Внимание! Между держателем сальника и корпусом блока цилиндров есть прокладка. И если вы проделали к сальнику такой большой путь, не поленитесь и поменяйте её независимо от состояния

Поздравляем! Если удалось самостоятельно добраться до заднего сальника, поменять его и собрать (в обратной последовательности) отсоединённые агрегаты, то вы с честью выдержали экзамен на продвинутого любителя – автомеханика.

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

Видео:замена сальников на хвостовике кпп газель.Скачать

+7 (495) 972-12-58+7 (495) 972-09-14+7 (495) 978-12-58+7 (498) 657-83-43+7 (498) 657-81-99+7 (498) 657-83-66

Однако, изучив инструкцию, Вы можете попробовать выполнить монтаж самостоятельно. Как правило, такая работа занимает около 3-6 часов. Из инструментов необходимы: молоток, оправка и отвертка, а из расходных материалов – автомобильная смазка и трансмиссионное масло. Также следует позаботиться о приобретении качественного сальника от проверенного производителя.

1. Итак, сначала необходимо осуществить снятие коробки передач и муфты выжимного подшипника.

2. Также осуществляется снятие поролоновых колец автомобиля.

3. Сверните болты, которыми закреплена крышка подшипника. Она также снимается.

Видео:Замена заднего сальника коленвала ГАЗ ГАЗельСкачать

4. Элемент снимается отверткой. Промажьте место установления нового элемента специальной смазкой.

$Переборка пятиступенчатой кпп газель\волга. часть 2 - расточка втулки.$

5. Оправкой запрессуйте новый элемент.

6. Поставьте все элементы на свои места.

7. Следующий этап — установка КПП.

9. Новые элементы запрессовываются оправкой. В этом случае также могут пригодиться старые, вышедшие из строя сальники.

10. Наконец, установите карданную передачу.

Видео:КПП ГАЗЕЛЬ, РАЗБОРКА, ЗАМЕНА. Дифектовка КПП газель.Скачать

11. В коробке должен быть необходимый уровень масла, который следует долить до отметки.

Если есть сомнения в правильной установке сальника, обращайтесь в автосервис. Специалисты компании «Альфа Авто» помогут заменить любые детали, а также рады предоставить Вам помощь в подборе необходимых инструментов и комплектующих для Вашего автомобиля. У нас — широчайший выбор автозапчастей по привлекательным ценам. Мы поможем продлить жизнь Вашего автомобиля!

Ремонт автомобиля Газель

Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу).

Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы.

Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Снятие

Головкой «на 36» отворачиваем болт крепления шкива коленчатого вала.

От проворачивания удерживаем его отверткой, вставленной между зубьями.

Двумя монтажными лопатками равномерно отжимаем шкив коленчатого вала от передней крышки блока цилиндров

Иногда шкив запрессован очень туго, поэтому снять его монтажными лопатками не удается.

В этом случае придется воспользоваться универсальным съемником

Поддев отверткой, извлекаем манжету.

Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол- 24, запрессовываем ее на место, используя старую манжету как оправку

Замена задней манжеты коленчатого вала

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления.

Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Ключом «на 12» отворачиваем шесть болтов крепления нажимного диска сцепления, удерживая маховик от проворачивания отверткой, вставленной между его зубьями.

Снимаем ведомый и нажимной диски.

Головкой «на 17» отворачиваем шесть болтов крепления маховика, удерживая его от проворачивания отверткой, вставленной между зубьями

Поддев отверткой или пробив ее бородком, извлекаем манжету

Заполнив на две трети полость между рабочей кромкой и пыльником новой манжеты смазкой Литол-24, запрессовываем ее на место, используя старую манжету как оправку.

Устройство и принцип работы

Как и на любой машине, коробка передач Газели выполняет важнейшие функции трансмиссии. Она преобразует и передаёт крутящий момент к колёсам от двигателя. Поэтому от качества работы данного узла зависит многое. Например, комфорт и безопасность людей, ведь любые неисправности КПП несут риск аварий.

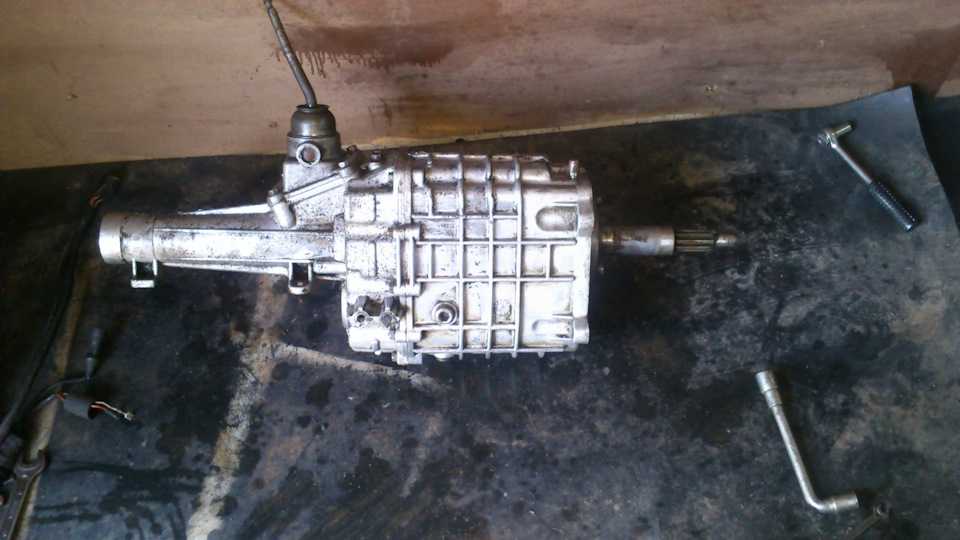

Малолитражный российский автомобиль оборудован механической 5-ступенчатой коробкой передач. Несмотря на заверения производителя, что она долговечна и неприхотлива, большинство владельцев утверждают обратное. Надёжность узла хромает в первую очередь из-за постоянных избыточных нагрузок, ведь коммерческий транспорт может эксплуатироваться и 24 часа подряд.

Основными элементами КПП являются:

двойной картер;
шестерни;
главные валы и промежуточный;
синхронизаторы, шарики, пружины;
механизм переключения передач.

Картер сделан из алюминиевого сплава в целях облегчения. Он состоит из двух частей: передней и задней с удлинителем. Они надёжно соединены 10 болтами через паронитовую 0,33 мм прокладку. Для обеспечения соосности вальных концов и штоковых отверстий механизмов переключения, центрируются специальными втулками, запрессованными в картер.

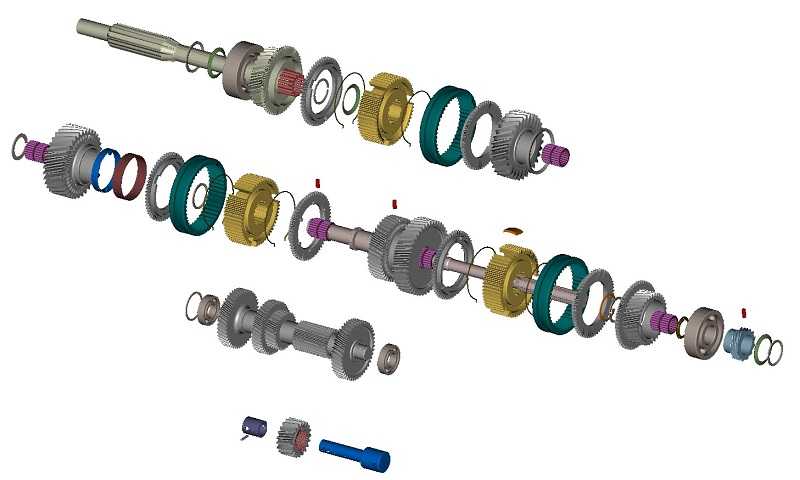

Валы снабжены и другими уникальными деталями. Например, вторичный вал ограничивается от осевых перемещений стопорными кольцами и специальными упорными полукольцами. Предусмотрен также буртик. Первичный вал оснащён ведущей зубчаткой привода спидометра. На все валы, включая промежуточный, насажены шестерни, а с концов — роликовые или шариковые подшипники и стопорные кольца/полукольца. Особое место занимают втулки, фиксационные штифты, пружинные шайбы и регулировочные 0,2 мм прокладки. Ведущий и ведомый валы своими концами соединяются с коленвалом двигателя и картером. Промежуточный вал расположен внутри корпуса коробки.

Механизм переключения передач, помимо рычага, оснащён пружинами, седлом, уплотнителями, упорным конусом, втулками. Здесь много шайб, заглушек, установочных штифтов. Скорости переключаются посредством вилок — для пятой передачи и заднего хода она отдельная. Блокировочное устройство или предохранитель состоит из двух плунжеров и стопорного пальца. Для предотвращения случайного включения задней передачи предусмотрена отдельная втулка с пружиной.

Новости:

Достаточно, чтобы слова выражали смысл.Конфуций (551-479 гг. до н.э.)

Быстрый ответ

В быстром ответе можно использовать BB-теги и смайлы.

Страница сгенерирована за 0.94 секунд. Запросов: 111.

Видео:Замена сальников хвостовика коробки ГАЗ ГАЗельСкачать

Замена сальников коленвала ВАЗ 2107

Сальники (манжеты) коленвала выполняют функцию заглушек, которые лежат на концах вала не дают вытекать маслу, а также попадать в двигатель пыли. Признаками изношенности сальников коленвала, как переднего, так и заднего, является разбрызгивание и потёки масла. Стандартный срок службы сальников – не более 150 тысяч км.

Когда требуется замена сальника коленвала?

На инжекторной модели существует датчик положения коленвала, он измеряет и синхронизирует частоту его вращения с подачей топлива. Если датчик ограничил обороты двигателя, то причина в том числе и в неисправности сальника. Датчик ставится на крышку масляного насоса.

Какие причины приводят к преждевременному износу сальников?
