Устройство заднего моста УАЗ буханка

На грузопассажирские автомобили вагонной компоновки семейства УАЗ-452 и их модификации устанавливались задние мосты одинаковой конструкции. Устройство заднего моста можно условно разделить на картер, главную передачу, дифференциал и полуоси.

Основные характеристики заднего моста УАЗ-452.

— Число зубьев шестерен главной передачи : ведущей — 8 ведомой — 41 — Размеры роликоподшипников, мм : переднего сдвоенного конического, ведущей шестерни — 80х35х57 конического, дифференциала — 90х50х25 заднего роликоподшипника с цилиндрическими роликами, хвостовика ведущей шестерни — 52x20x15 — Размер сальника ведущей шестерни главной передачи, мм : 68x42X15 — Толщины прокладок, входящих в пакет, устанавливаемый между торцом картера и крышкой сдвоенного конического подшипника, мм : 0.3, 0.5 — Толщины регулировочных прокладок в пакете, устанавливаемом между внутренними кольцами сдвоенного конического подшипника, мм : 0.1, 0.15, 0.25 — Толщина прокладки, установленной в разъеме картера с крышкой, мм : 0,12 — Объем масла, заливаемого в картер до уровня нижней кромки маслоналивного отверстия, л : 0,75 — Масса заднего моста без колес, кг : 98

Процесс снятия шкива и замены сальника коленчатого вала УАЗ Патриот (со стороны цепи ГРМ)

Для того, чтобы снять шкив необходимо снять два ремня. Первый – ремень генератора, и второй – ремень ГУР. Более подробно об этих операция можно узнать из соответствующих статьей: «Снятие ремня генератора УАЗ Патриот», «Снятие ремня ГУР УАЗ Патриот».

Далее необходимо открутить 6 болтов удерживающих шкив.

Снимаем шкив с вала и ступицы.

Теперь откручиваем гайку ступицы, ключом на 36

После этого ступицу необходимо спрессовать с вала. Здесь лучше всего использовать съемник, так как ступица хорошо держится на валу и монтажными лопатками ступицу можно побить и так и не добиться нужного результата.

Далее с помощью отвертки вытаскиваем сальник из своего посадочного места. Новый сальник устанавливаем на место, при этом предварительно его смазываем «Литолом» и при установке смотрим за тем, чтобы не повредить гибкие кромки сальника. Далее устанавливаем на место снятые ремни и производим их натяжку.

Что такое сальник коленчатого вала и как он устроен

В процессе своей работы все детали двигателя достаточно хорошо омываются моторным маслом. Масло смазывает движущиеся детали и уменьшает трение, продлевая срок службы механизма. Но как быть с деталями, которые выходят наружу? Ярким примером может служить коленчатый вал, часть которого соединяется с маховиком. Ведь при выводе такой детали наружу, масло может протекать через отверстие для вращающегося вала.

Чтобы этого не происходило, для герметизации отверстия под вал конструкторы предусмотрели деталь из герметичного материала – сальник коленвала. Он изготавливается из силикона или фторкаучуковой резины и представляет собой уплотнительное кольцо с диаметром, равным диаметру коленвала (в случае с задним сальником – примерно, 99 миллиметров). Данные материалы являются термостойкими, что позволяет избавить сальник от вредного теплового воздействия, которое возникает в процессе трения.

На уплотнителе снаружи делают специальные надписи. В основном, они говорят о направлении вращения коленчатого вала. Данная информация позволяет правильно установить сальник при его замене.

Как выглядит

Эти уплотнительные элементы изготавливаются из силикона или фторкаучуковой резины. Эти материалы выбраны не случайно – они отличаются стойкостью к высоким температурам, а также к воздействию смазочных жидкостей. Это позволяет полностью избежать риска повреждения детали по причине перегрева, который возникает при трении. Фактически деталь представляет собой кольцо. Размер равен диаметру коленвала двигателя.

Принцип работы сальника коленчатого вала

Сальник устанавливается в том месте блока, где коленчатый вал выходит наружу. В классических автомобилях, где двигатель устанавливается вдоль капотного пространства, а газораспределение происходит цепным металлическим приводом, сальник устанавливается в щите коленвала перед опорным подшипником. Двигатели переднего привода или с резиновым ремнем газораспределительного механизма устанавливаются в самом блоке, так как щиты на них не применяются. Тем не менее, в обоих случаях, сальник имеет одно и то же назначение – предотвращение утечки масла из блока цилиндров.

Видео:Замена сальника коленвала УМЗ 4216.Скачать

Внутри картера создается давление масла, которое прижимает сальник к уплотняемым деталям. Таким образом, он обеспечивает надежную герметизацию двигателя от утечки смазывающего вещества.

Где установлен

Уплотнитель установлен на блоке цилиндров двигателя в том месте, где коленчатый вал выходит из блока наружу. На разных автомобилях и моделях ДВС это место может отличаться. Так, на классических заднеприводных ВАЗах, где мотор расположен продольно, а привод ГРМ цепной, сальник установлен в щитке коленчатого вала за опорным подшипником. На переднеприводных автомобилях мотор расположен поперечно, а механизм ГРМ чаще ременной. Сальник в таких моторах установлен в блоке цилиндров из-за того, что щиты коленвала на таких ДВС отсутствуют.

Виды сальников коленчатых валов

Производители с целью экономии материалов или понижения цены выпускают сальники коленвала с сечениями различной сложности. Рассмотрим их основные виды, а именно:

Сальники модели а, не обеспечат такой степени уплотнения как модели б-г, однако требуют меньше резины для производства и более низкую стоимость соответственно. Гладкий сальник (вид б) даже при достаточной плотности будет иметь полости на посадке, такой узел может «потеть». Рифленые канавки (как у сальника в) при установке раздавливаются и способствуют более плотной посадке в корпусе двигателя, это преимущество перед «голыми» сальниками (а).

Отдельно следует отметить гидродинамические сальники (модель г). Они более технологичны и эффективны. Принцип их работы заключается в следующем:

С целью дополнительно уплотнить узел «сальник-корпус двигателя», перед установкой рекомендуется нанесение герметика на наружную поверхность сальника.

Сальник коленвала устанавливается в точках выхода вала из двигателя, фиксируется прижимными пластинами или соседними узлами двигателя. Коленчатый вал имеет два сальника: передний и задний. Задний сальник, как правило, имеет отдельный корпус — «фланец».

Замена заднего сальника коленвала уаз буханка

Признаком необходимости замены переднего сальника коленчатого вала является течь масла через его кромку

Масло разбрызгивается вращающимся шкивом коленчатого вала, вследствие чего замасленными оказывается вся передняя часть двигателя и моторного отсека.

Признаком необходимости замены заднего сальника коленчатого вала является течь масла через его кромку.

Масло разбрызгивается вращающимся маховиком внутри картера сцепления и затем вытекает наружу через щели между картером и его усилителем.

При сильной течи возможно замасливание накладок ведомого диска сцепления и, как следствие, пробуксовка сцепления.

Причинами замасливания дисков сцепления и утечки масла из картера сцепления, может быть, течь сальника первичного вала коробки передач.

Моторное и трансмиссионное масла различаются по запаху, поэтому при определенном навыке по нему можно определить, какой из сальников дефектный.

Есть еще один способ определения типа масла. Капните масло в воду, налитую в сосуд тонким слоем (можно в лужу).

Трансмиссионное масло растечется по всей поверхности воды в виде радужной пленки, а моторное масло останется в виде капли, похожей на зерно чечевицы.

Прежде чем заменять передний сальник коленчатого вала при появлении течи, проверьте чистоту системы вентиляции картера двигателя, так как в случае ее засорения повышенное давление газов в картере вызывает течь даже при исправном сальнике.

Вам потребуются: ключ «на 36», торцовая головка на 17 (или специальный ключ для гайки крепления шкива коленчатого вала), отвертка, монтажная лопатка (две), молоток, бородок.

Для того чтобы заменить передний сальник коленчатого вала, выполните следующие операции.

Снимаем ремень привода насоса гидроусилителя рулевого управления и шкива вентилятора со шкива коленчатого вала.

Выкручиваем шесть болтов крепления шкива

Снимаем шкив со ступицы коленчатого вала

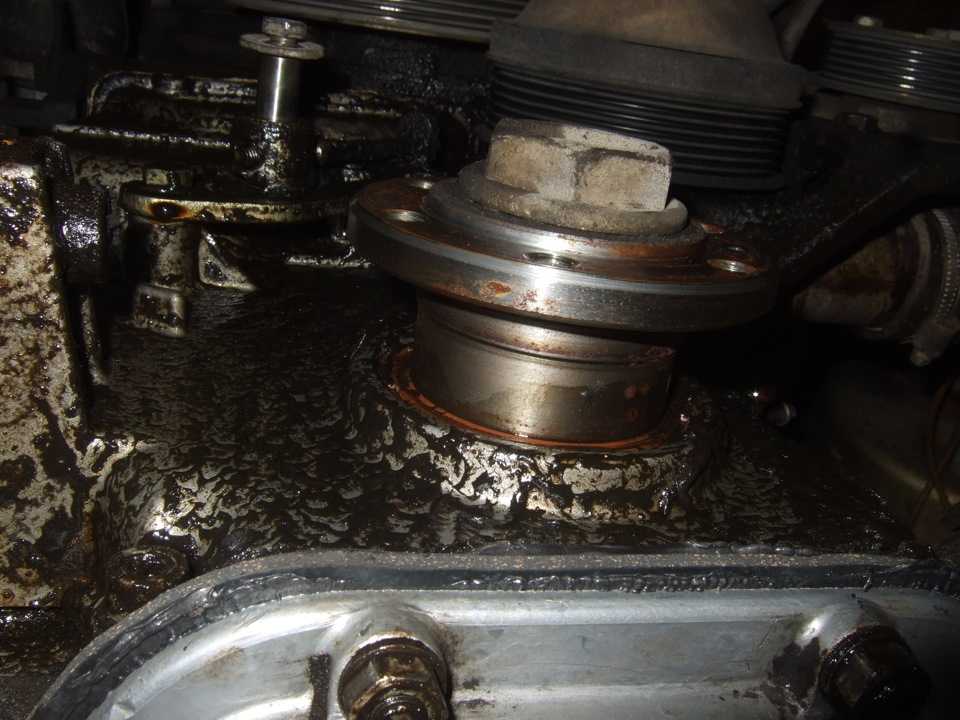

Откручиваем болт крепления ступицы шкива коленчатого вала и спрессовываем ее двумя монтажными лопатками

Для того чтобы зафиксировать коленчатый вал от проворачивания, включите пятую передачу и затормозите автомобиль стояночным тормозом.

Иногда шкив напрессован очень туго, поэтому снять его монтажными лопатками не удается.

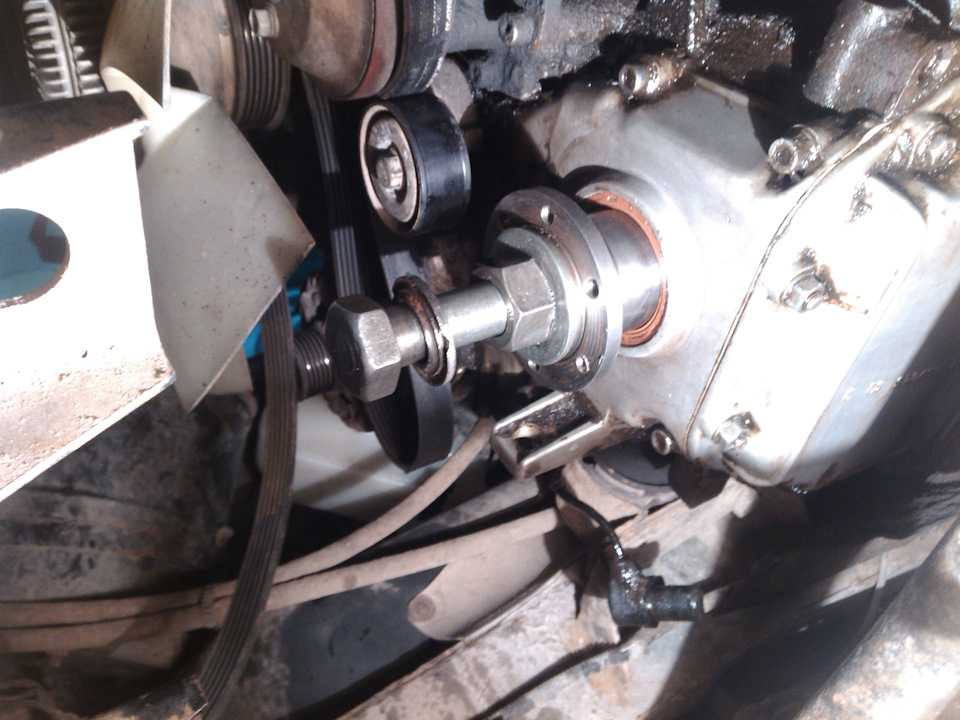

В этом случае придется воспользоваться универсальным съемником.

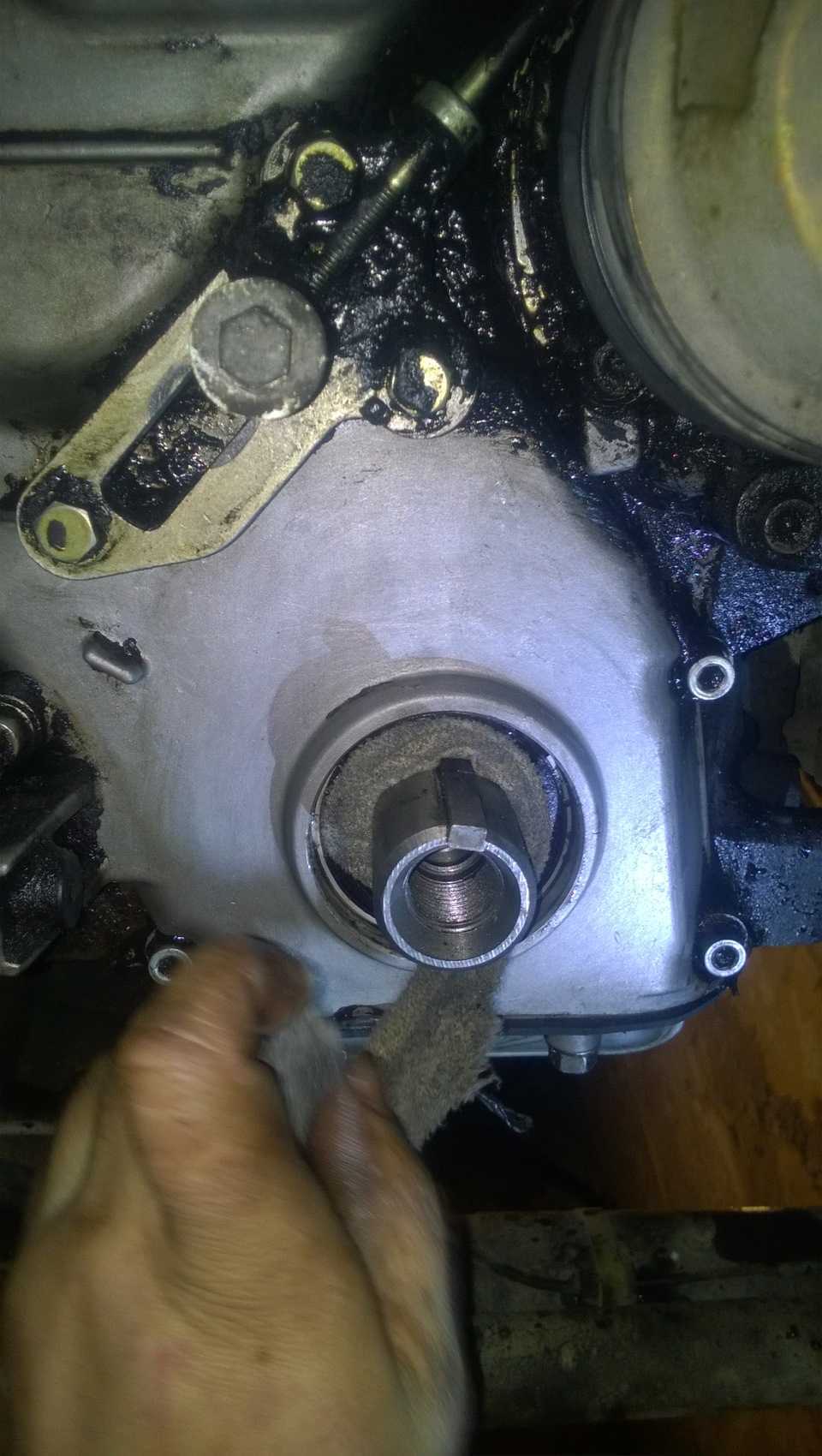

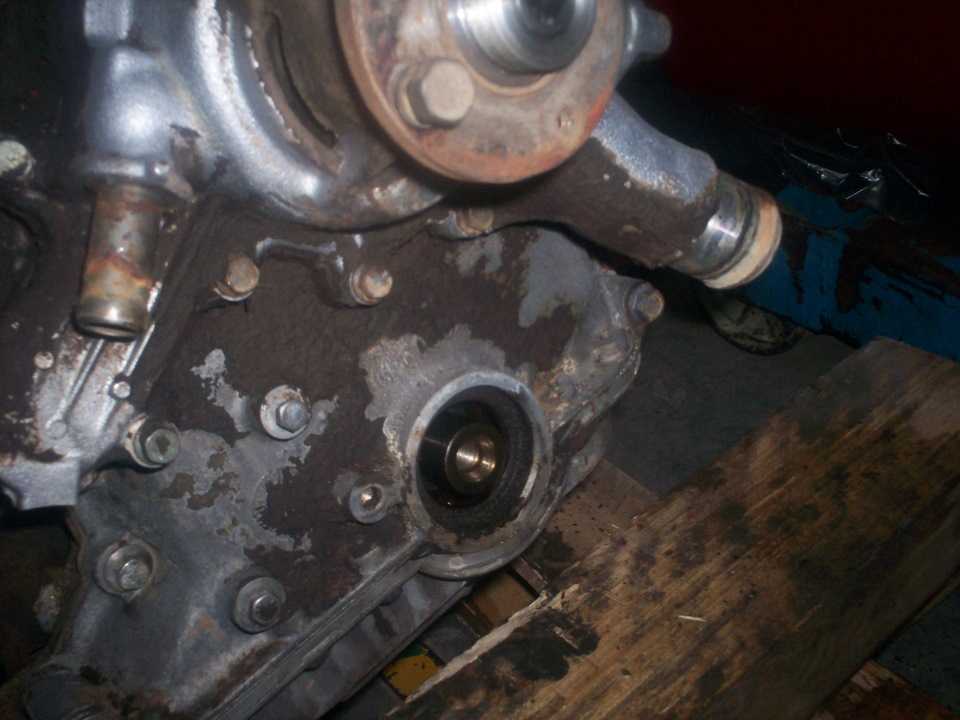

Поддеваем сальник отверткой и вынимаем его

Заполните полость нового сальника между рабочей кромкой и пыльником смазкой Литол-24 и запрессуйте сальник в переднюю крышку рабочей кромкой внутрь

Для запрессовки сальника можно использовать старую манжету

Установите на место ремень привода генератора и отрегулируйте его натяжение.

Замена заднего сальника коленчатого вала

Для того чтобы заменить задний сальник коленчатого вала, выполните следующие операции.

Снимаем маховик (описано в статье — Маховик УАЗ Патриот)

Поддеваем отверткой и вынимаем задний сальник коленчатого вала

Заполняем полость нового сальника между рабочей кромкой и пыльником пластичной смазкой и запрессовываем сальник в переднюю крышку рабочей кромкой внутрь

Устанавливая сальник, нужно аккуратно заправлять рабочую кромку сальника на шейку коленчатого вала

Замена задней манжеты коленчатого вала

Снимаем раздаточную коробку и коробку передач (см. Снятие коробки передач). Снимаем диски сцепления (см. Снятие нажимного и ведомого дисков сцепления).

Удерживая маховик от проворачивания монтажной лопаткой или большой отверткой, головкой «на 17» отворачиваем семь болтов крепления маховика.

Снимаем специальную шайбу…

Ключом «на 10» отворачиваем два болта крепления нижней и три болта крепления верхней пластин манжеты.

Тонким острым зубилом аккуратно, чтобы не повредить посадочное место и шейку коленчатого вала, надрубаем манжету.

В образовавшуюся щель вводим лезвие шлицевой отвертки и, подложив под нее упор (другую отвертку), выпрессовываем манжету.

Легкими ударами молотка запрессовываем новую манжету, смазав ее внешнюю поверхность моторным маслом и используя старую как оправку.

Устанавливаем снятые узлы и детали в обратном порядке.

Как открутить болт шкива коленвала — простая инструкция

Шкив — это деталь, внешне похожая на диск, которая принимает энергию вращения от коленчатого вала и отправляет ее другим компонентам через систему ремней. Он передает крутящий момент, а также механическую мощность на генератор. Как только вы приняли решение заменить ремень ГРМ или сальник коленвала, знайте, что вам придется снять шкив. В этой статье мы поговорим о правильном, удобном и простом способе, как можно это сделать. Кстати, если вы удалены от ближайшего магазина автозапчастей, то рекомендуем тщательно подойти к выбору нового шкива.

Если цель вашей работы – его замена, а как известно на одной модели авто шкив может быть представлен в двух или более разновидностях, то будет весьма неприятно, разобрав узел, выяснить, что нужно возвращаться в магазин и менять запчасть.

Прислушайтесь к советам бывалых автомехаников и при обратной сборке составляющих закрутите новый болт, заменив им старый.

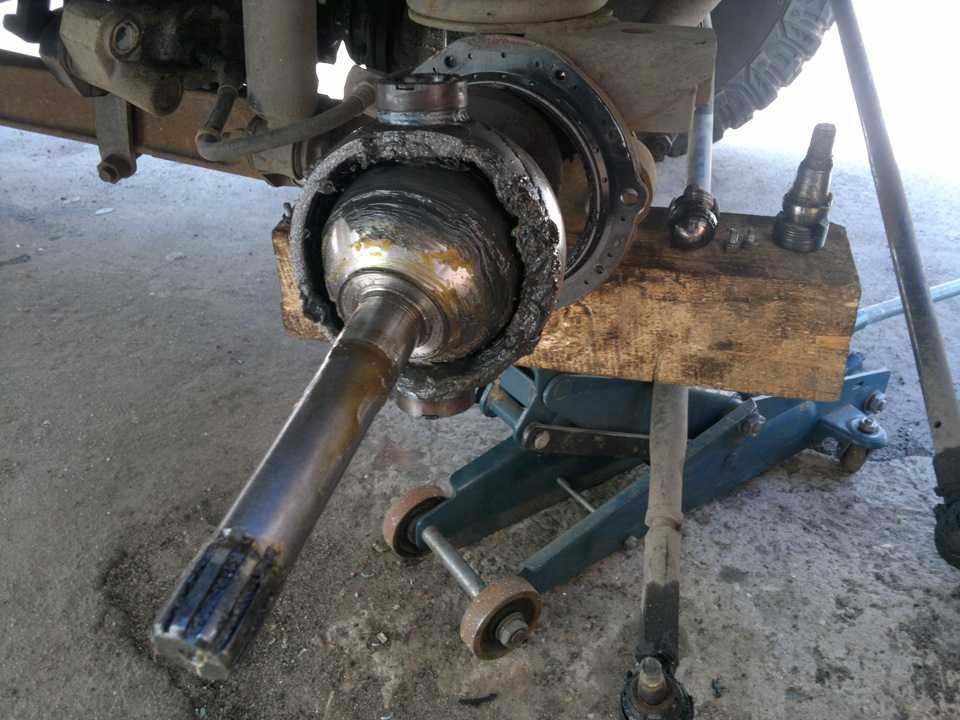

Замена полуоси УАЗ буханка

Пошаговая инструкция:

Поставить автомобиль УАЗ 452 буханка на ровную горизонтальную поверхность. Выставить домкрат, поднять одно из колес переднего моста. Открутить колесные гайки, снять колесо, отложить в сторону.

Открутить гайки, снять ступицу вместе с подшипниками переднего колеса с одной стороны

Головкой на 14 мм и рычагом открутить шесть болтов крепления тормозного щита с цапфой к поворотному кулаку.
Осторожно, чтобы не повредить тормозной шланг, аккуратно снять тормозной щит. Подвесить его на палец рулевой тяги.

Снять цапфу, вместе с ней прокладку из картона.

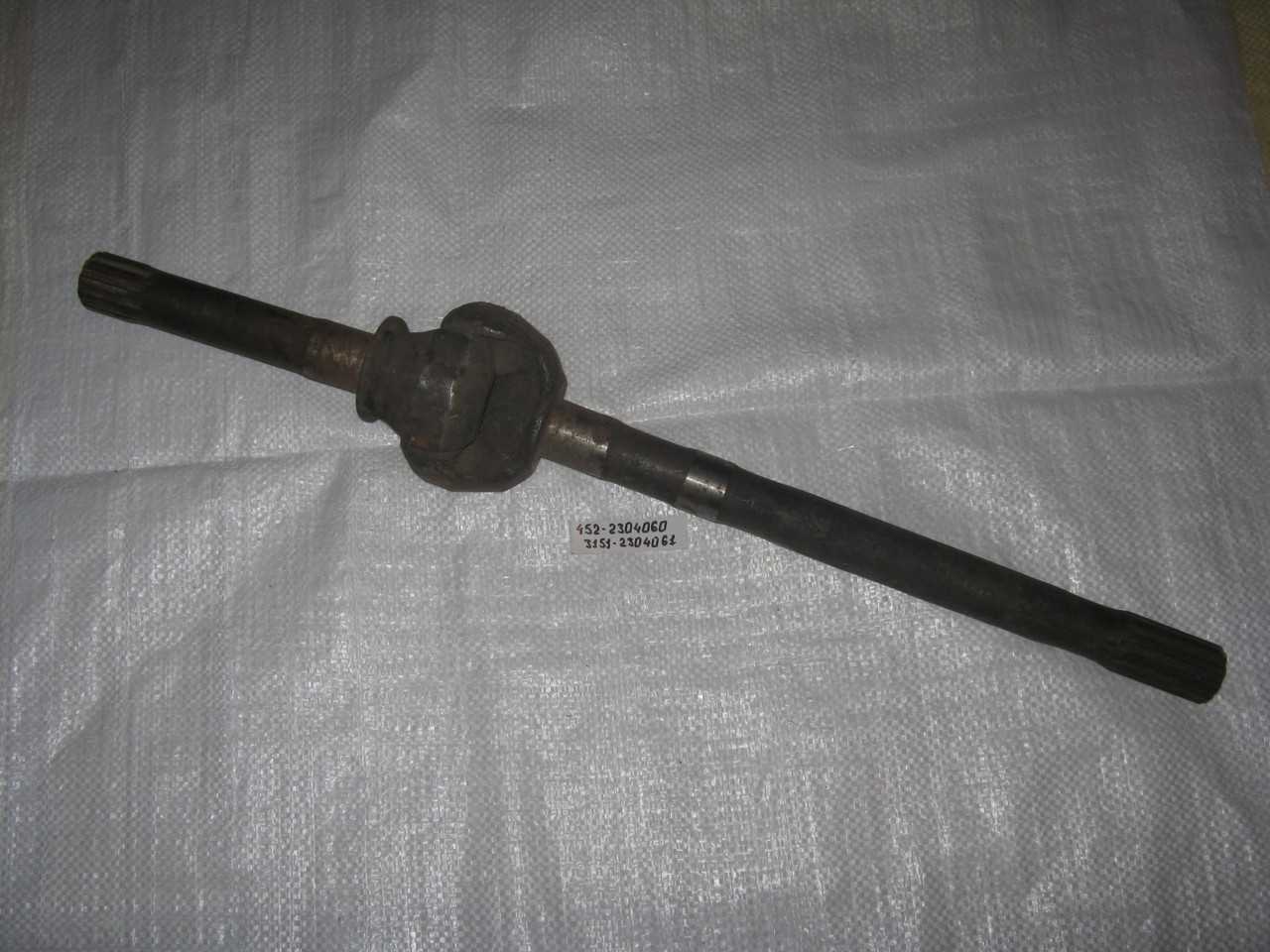

С усилием потянув на себя, вынуть полуось вместе с шарниром

Очистить внутренние полости шаровой опоры от старой смазки, пыли, грязевых отложений. Установить на штатное место новую полуось с шарниром. Предварительно необходимо заполнить шарнир и полости шаровой опоры пластичной смазкой Литол-24 либо ШРУС-4 объемом приблизительно 0,5 кг.

Все детали, снятые во время демонтажа, установить в обратной последовательности. Бронзовую втулку цапфы смазать той же смазкой, что и шарниры. Подшипники ступицы отрегулировать согласно инструкции.

Недостатки мотора ЗМЗ 409

Перечень недостатков всех модификаций ЗМЗ 409:

• Мотор часто глохнет;
• Шумит, вибрирует;
• Масложор;
• Двигатель постукивает;
• Мотор троит;
• Предрасположен к перегреву;
• Низкое качество деталей и комплектующих;
• Большой расход топлива;
• Дорогой в обслуживании и ремонте.

Подробнее о недостатках силового агрегата ЗМЗ 409

Часто глохнет . Проблема является признаком выхода из строя свечных бронепроводов, датчика коленвала и РХХ.

Шумит, вибрирует . Причина в износе гидронатяжителя цепи.

Перегревается . Очевидные причины: не работает термостат; проблема в радиаторе; негерметичность системы, из-за воздушных пробок не циркулирует тосол. Провалы в тяге и плавают обороты ХХ. Проведите диагностику катушек зажигания, как правило, подводят именно они.

Масложор . Расход масла зависит от состояния маслосъемных колпачков и поршневых колец, вместе с тем, по мере роста степени их износа увеличивается расход масла. Проверьте их состояние.

Двигатель постукивает . Для устранения проблемы требуется замена гидрокомпенсаторов. Данные расходники служат не более 50 000 км.

Троит . Для выявления причины дефекта необходимо проверить исправность катушек зажигания, свечей, с замером компрессии в каждом цилиндре.

Имеется предрасположенность к перегреву . Конструктивное предрасположение к высокой температуре требует поддержания высоких оборотов соответствующих выбранной передаче. При работе на месте в жаркое время года (в пробках) приходится включать радиатор отопителя салона для сброса температуры. Неисправности элементов системы охлаждения (течи, радиатор, термостат, вентилятор) могут увеличить риск перегрева мотора.

Низкое качество материалов, деталей и комплектующих . К сожалению, материалы, детали, сборочные узлы и комплектующие изделия российского производства поступающие для сборки силового агрегата очень часто являются некондиционными и не соответствуют требованиям конструкторской документации. Причин этому явлению множество: устаревшее оборудование и оснастка, плохая организация входного контроля, недостаточный контроль работниками ОТК, контроль технологии на всех этапах изготовления двигателя, включая испытания и др.

PS. Уважаемые водители проводящие время за рулём соответствующих автомобилей УАЗ! Жду ваших отзывов и комментариев по слабым местам и недостаткам мотора.

Важные моменты при замене сальника

Замена сальника коленвала двигателя УАЗ 417 – это несложная процедура, которую можно выполнить самостоятельно при наличии некоторых инструментов и навыков. Однако, перед тем как начать замену, следует учесть несколько важных моментов, чтобы избежать ошибок и дополнительных проблем.

1. Подготовка инструментов и запчастей

Перед началом замены сальника необходимо подготовить все необходимые инструменты и запчасти. Обычно вам понадобятся:

• Ключи для откручивания гайки и болтов
• Отвертки разных размеров
• Молоток
• Специальные инструменты для извлечения старого сальника и установки нового
• Новый сальник коленвала

2. Предварительная диагностика

Перед заменой сальника рекомендуется провести предварительную диагностику, чтобы убедиться, что именно сальник является источником утечки масла. Признаками неисправности сальника могут быть следующие:

• Утечка масла из-под крышки сальника
• Повышенный расход масла
• Постоянное падение уровня масла в двигателе
• Постоянное появление следов масла на деталях двигателя

Если вы уверены, что причина проблемы именно в сальнике, можно приступать к его замене.

3. Этапы замены сальника

Замена сальника коленвала обычно включает следующие этапы:

1. Снятие приводного ремня
2. Снятие вентиляционной крышки и крышки сальника
3. Отвертывание болтов крепления сальника
4. Снятие старого сальника
5. Установка нового сальника
6. Установка крышки сальника и приводного ремня
7. Проверка уровня масла и настройка привода газораспределительного механизма (при необходимости)

4. Имеющиеся нюансы

При замене сальника следует обратить внимание на некоторые нюансы:

• Необходимо тщательно очистить поверхности сальников и их посадочные места от масляных отложений и грязи.
• Для установки нового сальника рекомендуется использовать специальные инструменты или конструктивные возможности двигателя, чтобы избежать его повреждения.
• При установке сальника необходимо обеспечить правильное позиционирование и закрепление, чтобы исключить возможность его смещения и последующей утечки масла.

Учтите эти важные моменты при замене сальника коленвала двигателя УАЗ 417, и ваше транспортное средство будет работать более надежно и экономично.

Снимаем неисправный агрегат

Так как УАЗ 3741 имеет рамную конструкцию, снять фронтальный мост достаточно просто. Для этой цели необходимо запастись массивным домкратом, упорами, способными выдержать 1,5 тонны веса фронтальной части автомобиля, и специальной жидкостью для откручивания гаек — WD-40.

Читайте

Порядок действий такой.

1. Сначала нужно подставить упоры под задние колеса.
2. Потом необходимо отсоединить правый и левый тормозные патрубки от резиновых шлангов, идущих к тормозным барабанам фронтальных колес.
3. Потом следует открутить гайки, крепящие тормозные шланги, и снять сами шланги.
4. Дальше необходимо открутить гайки, которые укрепляют нижние концы амортизаторов.
5. Затем нужно открутить болты, соединяющие фронтальный кардан с фланцем ведущей шестерни.
6. Потом следует расшплинтовать и открутить гайку шарового пальца сошки.
7. Дальше нужно отсоединить тягу от сошки.
8. Сейчас необходимо открутить гайки, крепящие стремянки фронтальных рессор, снять стремянки вкупе с накладками и подкладками.
9. В завершение следует поднять передок машины за раму и вынуть мостиз-под автомобиля.

Комментарии к теме Замена сальника коленвала УАЗ Буханка

Причом тут масло значить до вас не поставыли тулку чтоб сохронить форму фильтра я так правыльно понял или не так

Я больше скажу про дилеров- для двигателей это киллеры!! Как то я заехал поменять масло в двигателе в Тойота коломенское. залили мне масло я в шоке от того что это масло при — 25 градусов уже замерзает!! Хорошо что я сразу заметил это!! Больше нет доверия дилерским центрам

Единственный разумный совет, при отсвтствии сварочников и всяких сверх- инстументов! Спасибо, получилось!

а если при разгоне и в натяжку гул есть, выключаешь сцепление- пропадает (гудят все 2 особенно) масло в норме, передачи не выбивает?

Снял ремень,а помпу и не досуг проверить,а шумит скорее всего подшипник помпы.Вот так горе мастера разводят людей на бабло и делают 1 работу по несколько раз.

Спасибо тебе. Сэкономил мне баксов 150. Peugeot 307. Заводился плохо. С 10-15 раза только и выскакивала ошибка. Обнаружил масло на датчике коленвала. Текло из сальника на датчик коленвала и выскакивала ошибка antipollution fault. Диагноз супер мастеров — сальник коленвала. Поменял клапан егр и одновременно 3 проблемы решились. Перестало течь, машина заводится хорошо, ошибки больше нет.

здравствуйте Александр, в каком-то коменте я спрашивал как затягивается болт колена на мондео4. 2л, 146 лошадей, так как вы сказали что на форде нет фрекционных шайб как на мазде, тогда какая система на форде и как тянится, заранее спасибо

• Intego rd-500 обновление



• Wse-m4g323-a4 аналоги



• Замена сайлентблоков передних рычагов форд фьюжн своими руками



• Не включается пониженная на мазе



• Kenwood ddx155 не включается

Минусы вискомуфты

Вязкостная муфта, установленная в приводе вентилятора, обладает рядом недостатков, в числе которых следующее:

• зависимость интенсивности обдува радиатора от оборотов силового агрегата;
• корпус муфты и воздушного диффузора препятствуют доступу к приводным ремням и натяжным роликам;
• нет возможности принудительного включения вентилятора при длительной повышенной нагрузке на силовой агрегат;
• из-за постоянного отбора мощности незначительно увеличивается расход топлива;
• увеличение нагрузки на приводной ремень и натяжные ролики, что приводит к преждевременному износу деталей;
• замедленный прогрев системы охлаждения из-за постоянной работы вентилятора;
• шум при раскрутке крыльчатки (после срабатывания биметаллического выключателя);
• повышенная нагрузка на переднюю крышку силового агрегата, что вызывает ослабевание крепления и течь масла;
• конструкция муфты не предусматривает ремонта с заменой компонентов конструкции.

Замена заднего сальника коленчатого вала

Подготавливаем автомобиль для выполнения работы, устанавливаем на подъемник или смотровую канаву

Снимаем раздаточную коробку и коробку передач

Снимаем диски сцепления

Головкой на 17 откручиваем семь болтов крепления маховика. Удерживаем от проворачивания маховик с помощью монтажной лопатки или большой отвертки

Снимаем специальную шайбу

Ключом на 10 откручиваем два болта крепления нижней и три болта крепления верхней пластин манжеты

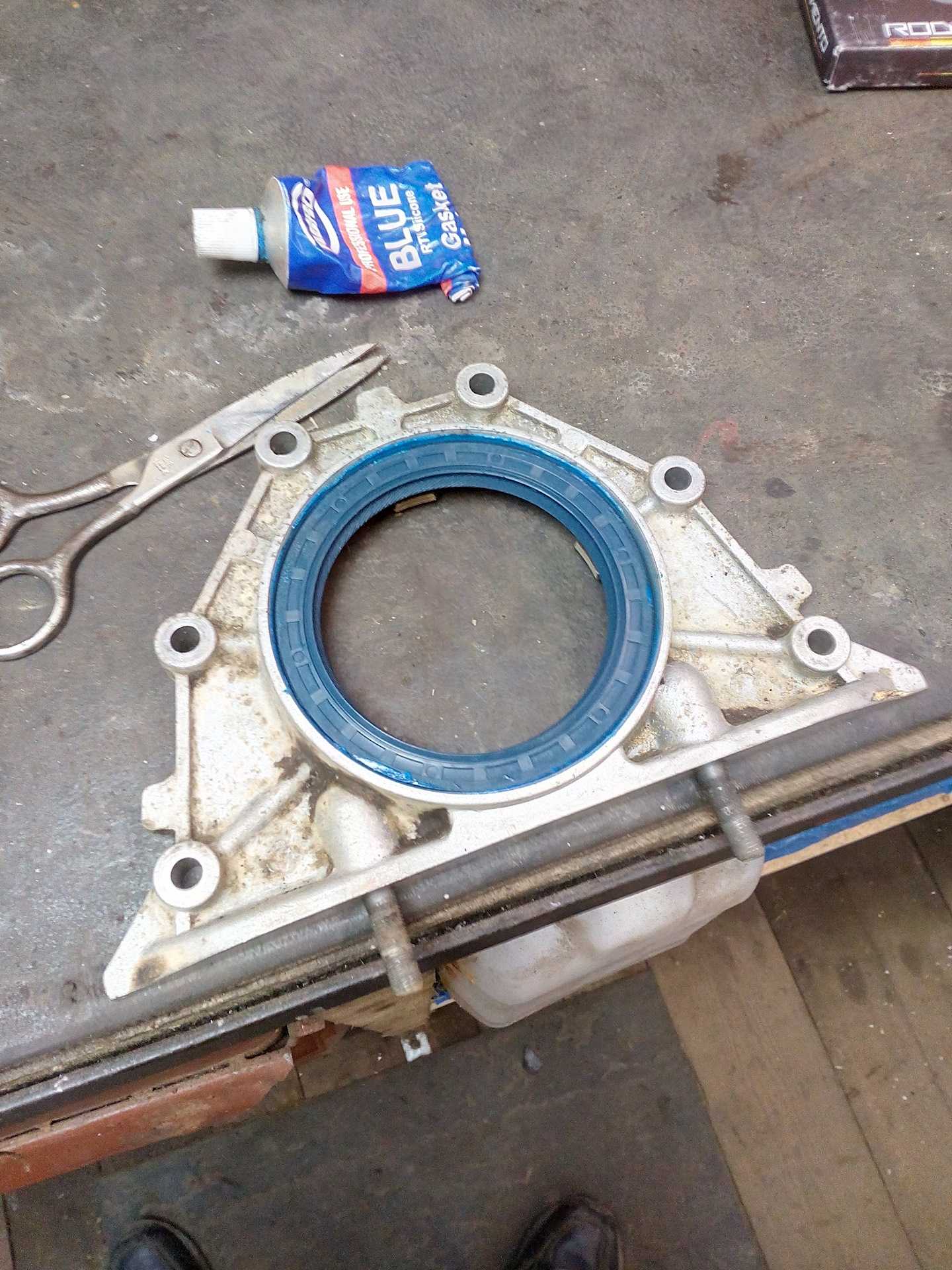

Снимаем нижнюю пластину сальника

Снимаем верхнюю пластину сальника

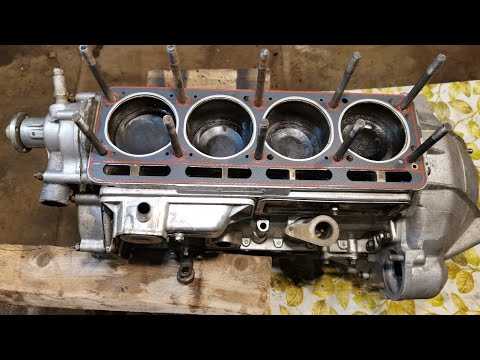

Видео:Подробная сборка двигателя УМЗ 421(сотка) с разборки. 3 литра яростиСкачать

Острым зубилом аккуратно, чтобы не повредить посадочное место и шейку коленчатого вала, надрубаем манжету

В образовавшуюся щель вводим лезвие плоской отвертки и, подложив под нее упор, выпрессовываем манжету

Легкими ударами молотка запрессовываем новый сальник, смазав ее внешнюю поверхность моторным маслом и используя старую манжету как оправку.

УАЗ Patriot Schokoladen Müller › Бортжурнал › Замена сальника хвостовика переднего моста

Ранее я писал о том, что передний мост в масле и сразу понять откуда течет было невозможно. По совету старших товарищей я вытер мост насухо и проехал еще сотню км, после чего стало ясно — сальник.

Сегодня, в рамках производства работ с передним мостом, пока масло слито, я поменял и сальник тоже. Процесс в общем простой, разбираем, предварительно нанося отметки белым маркером, чтобы потом все собрать в начальном соотношении частей по отношению друг к другу:

Открутили законтренную гайку, сняли ее и шайбу, сняли фланец (снялся легко руками):

Старый сальник вынул, протер начисто:

Запрессовал новый сальник:

Ну и собрал все в обратном порядке. Гайка фланца была закручена в то же самое положение, в котором она находилась до разборки. Масло залито в мост.

На все провсе ушло 45 минут.

Цена вопроса: 230 ₽ Пробег: 5 800 км

Замена сальниковой набивки двигателя

Существует популярная шутка о том, что если из-под Волги снизу ничего не капает, значит, уже все вытекло. И действительно, после стоянки ГАЗовских машин, на асфальте часто остаются масляные пятна. Люди к этому привыкли и смирились. Кто-то скажет: «Ну а чему тут удивляться? Волга же, с нее не может не капать»…

А всему виной одна из главных волговодских страшилок — сальниковая набивка коленчатого вала.

Что такое сальниковая набивка?

Что же из себя представляет этот элемент, и отчего его считают проклятием моторов?

На самом деле сальниковая набивка не является чем-то оригинальным, и к неудачным техническим решениям ее отнести тоже нельзя. Такой вариант уплотнения заднего конца коленвала можно встретить не только на Волгах, но и на множестве американских автомобилей, на некоторых моторах Мерседес, судовых двигателях и т.д. В нашем автопроме сальниковая набивка используется на моторах ЗМЗ 21, ЗМЗ 402, ЗМЗ 24, ГАЗ 21, ГАЗ 20, УМЗ 414, УМЗ 417 и их модификациях. Также набивка ставится и на восьми-цилиндровые моторы ЗМЗ (513, 523 и т.д.)

Конструктивно набивка представляет из себя асбестовый шнур с графитовой пропиткой, иногда с включением медной проволоки (сейчас еще встречается фторопластовая набивка). Шнур закладывается в специальную обойму, смонтированную на корпусе механизма в месте выхода из него вращающегося вала. Обойма поджимает набивку, и та, в свою очередь, прилегая одной стороной к стенкам обоймы и корпуса, а другой — к валу, обеспечивает герметичность и препятствует потере масла.

Преимущество такой конструкции — в ее простоте и низкой стоимости, а вот главный недостаток — в том, что установка требует аккуратности. К сожалению, именно с аккуратностью у многих автослесарей большие проблемы. От того и текут волговские моторы.

Шаги замены сальника коленвала

1. Подготовка инструментов

Для замены сальника коленвала вам понадобятся следующие инструменты:

• Набор ключей
• Отвертка
• Молоток
• Специальный инструмент для выдавливания и установки сальника коленвала

Демонтаж ступицы

Перед тем как приступить к замене сальника, снимите ступицу колеса.

Замена сальника

Следуйте указаниям производителя автомобиля в отношении установки сальника коленвала. Отверткой аккуратно выньте старый сальник из места его установки.

Подготовка нового сальника

Перед установкой нового сальника рекомендуется смазать его края и поверхность контакта с коленвалом моторным маслом. Это позволит предотвратить повреждение сальника при его установке.

Установка нового сальника

Используя специальный инструмент, аккуратно установите новый сальник в место его предыдущей установки.

Проверка и сборка

Убедитесь, что сальник установлен ровно, без зазоров и перекосов. Затем снова установите ступицу колеса и закрепите ее.

Завершение работ

После завершения установки сальника коленвала, протестируйте автомобиль на предмет утечек масла. Если все в порядке, завершите замену сальника.

По коробку передач и сальник коленвала

Итак, течь масла по задней стороне крышки поддона достала меня окончательно. По расчетам выходило, что на 250 километров уходил примерно литр. Прокладку поддона картера я менял раза три и это не помогло, течь явно была не оттуда. Оставалось заменить задний сальник коленвала. А для выполнения данной процедуры необходимо снимать коробку передач.Начитавшись страшилок на Уазбуке и приготовившись к неприятному я принялся за дело. Забегая вперед могу сказать, что данный аттракцион оправдал все мои ожидания. На обратную установку коробки у меня ушло два дня. Правда, на удивление со съемом коробки проблем у меня никаких не возникло. Больше готовился и переживал.Если вкратце: открутил от коробки карданы и все остальное, снял вилку сцепления. Отсоединил саму коробку от балки, и открутил гайки крепления ее (коробки) к колоколу. Затем одел фуфайку потолще, подлез под коробку и, сначала немного сдвинул ее монтажкой на шпильках крепления к колоколу, а потом просто рывком руками опустил себе на грудь. 80 кг, конечно, не очень приятный вес, но не критично.Гораздо интереснее все получилось с установкой коробки+раздатки обратно в одно рыло. На той же Уазбуке отметил для себя два варианта. Вариант первый — это когда кладешь коробку на доску, а затем эту самую доску вместе с коробкой поднимаешь, подкладывая то с одного то с другого ее края брусочки. И второй вариант, как описывалось, более простой и продвинутый. Берется камера на 15 или 16, на камеру кладется две фанерки, на фанерку коробка. Камера надувается, коробка поднимается, двигается туда-сюда руками на фанерке и вставляется в корзину (фотография не моя).

Ну, что тут можно сказать. Не получилось у меня ни с первым, ни со вторым способом. Не знаю как у людей, которые ими пользовались, но у меня коробка из-за своей «неплоскоти» гуляла на накаченной камере во все стороны. Хотя я честно пытался подпирать ее всякими брусочками и дощечками, как это было описано на Уазбуке. Ну и для того, чтобы попасть в корзину сцепления первичным валом мне нужно было к коробке подлезть, а сделать это мешала надутая под уазиком камера, которая занимала там все место. В общем, к исходу второго дня, когда сил уже не было на то, чтобы матерные слова просто думать, а не то что материться вслух, мне в голову пришла такая идея.В очередной раз я затащил коробку с раздаткой на фанерку, установленную на камере. Камеру накачал, тем самым подняв коробку. Затем, проволокой прикрутил коробку за ее крепежные уши к балке.После этого спустил камеру и коробка повисла на проволоке. Теперь я уже мог подлезть под коробку на освободившиеся после камеры место. Ну а дальше встав под машиной на полумостик, грудью, руками, ногами и матерными словами (к тому моменту ко мне вернулась возможность материться!) я попытался вставить первичный вал в корзину сцепления. Один раз, второй, третий… Щелчок и, практически, обильный оргазм. Коробка стоит на месте.

Фотографию сделал уже после того, как вставил коробку на место, но суть про проволоку по ней понятна.

Я был весь грязный и мокрый от пота. Руки и ноги мои болели, но счастью и радости не было предела.Увы. Эйфория продлилась не долго. Через пару дней по задней стенке поддона снова побежал предательский ручеек. Кстати, сальник я поставил какой-то импортный, рублей за 300. В процессе установки помучился с ним. Никак он не хотел впихиваться на положенное место. Но кое как, я его туда все-таки установил. Потом уже знающие люди подсказали, что нужно было снимать поддон и отдавать крышку заднего коренного подшипника. Тогда сальник бы встал на место нормально. В общем сейчас весь в раздумьях. Светит очередное представление со снятием-установкой коробки. Но главное сейчас это понять причину течи, и откуда оно там на самом деле течет. Если у кого будут какие идеи — буду благодарен.

Почему следует обращаться в автосервис

Если вы решили поменять сальник на двигателе самостоятельно или обратиться к гаражному мастеру, стоит взвесить все «за» и «против». Неправильная установка или повреждение детали в процессе не только снижают ее ресурс вдвое, но и могут спровоцировать побочные эффекты в работе двигателя. Чаще всего запчасть повреждается в процессе монтажа, когда вместо спецоборудования используются подсобные инструменты для посадки уплотнителя в гнездо

В последнем случае важно иметь опыт и правильно рассчитать усилие

Также при любительском ремонте часто происходит загиб края уплотнительного кольца при укладке в посадочное гнездо. Двигатель продолжает течь, а новая деталь подлежит повторной замене.

Видео:УМЗ 4216. Газель Бизнес 2011 г. Замена переднего сальника коленвала.НьюансыСкачать

Обращение в сервис избавит вас от риска ошибочного диагностирования проблемы и дополнительных трат. Протечку сальника часто путают с выходом из строя масляного фильтра, датчика давления масла и с износом прокладки масляного насоса. Автовладелец меняет сальник, но проблема не исчезает — потому что причина определена неверно. Только опытный мастер способен быстро определить настоящую причину поломки.
