Как снять датчик коленвала ваз 2107 инжектор

Схема электрическая ВАЗ-2107 карбюратор

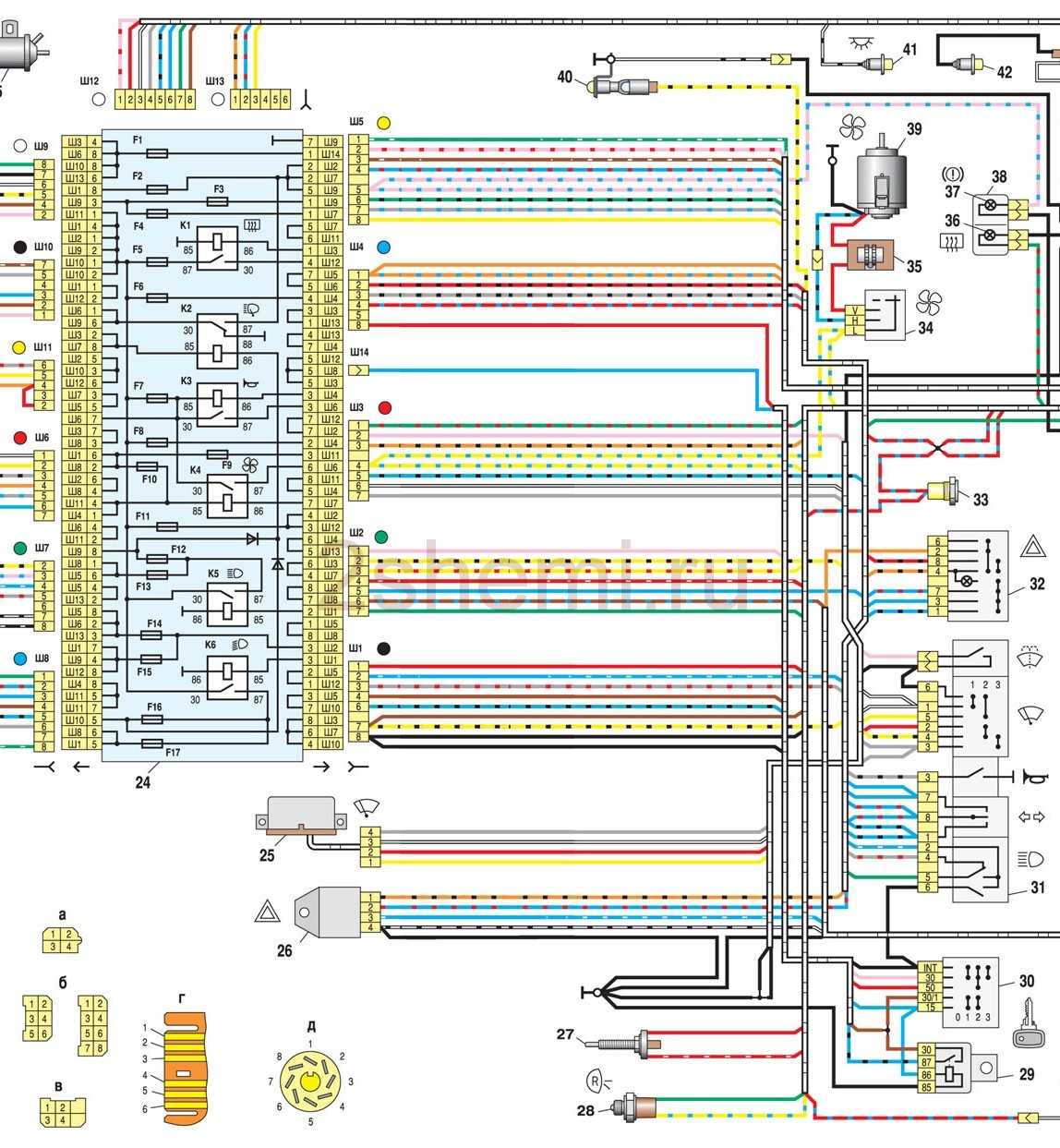

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза (“ручника”)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза (“ручника”)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака 2107

Электросхема ВАЗ-2107 карбюратор – полный вид:

Методы проверки ДПКВ

Существует три основных способа, с помощью которых можно проверить работоспособность датчика положения коленчатого вала. Сделать это можно и без сложных приборов (точность в таком случае не гарантируется), но обязательно устройство перед проверкой необходимо демонтировать. При этом обозначив его положение метками. Это нужно для того чтобы при последующем монтаже у вас не возникло проблем с запуском двигателя.

Итак, первый метод проверки заключается в измерении сопротивления катушки индуктивности. Метод самый простой, однако он не дает полной уверенности в точности результата. Для выполнения указанной процедуры вам необходим стандартный электронный мультиметр, включенный в режим измерения сопротивления изоляции.

Проверка проводится попарно на выводах проводов. Если с изоляцией все в порядке, то соответствующее значение будет находиться в пределах от 500 до 700 Ом. Если же это значение ниже, то велика вероятность появления межвиткового короткого замыкания. Как следствие, датчик будет выдавать некорректные значения.

Второй метод — проверка индуктивности катушки. Что касается приборов, то в данном случае вы можете воспользоваться непосредственно цифровым мультиметром, имеющим режим измерения индуктивности. В противном случае необходимо применить дополнительное оборудование с соответствующей функцией. Значение индуктивности обычно составляет от 200 до 400 Гн.

И наконец, третий метод заключается в использовании осциллографа. Это самый сложный способ проверки, однако, он дает самый точный результат. В частности, с его помощью можно не только констатировать факт исправности или неисправности катушки, но и оценить ее общее состояние. Это становится возможным благодаря фиксации образования сигналов на ней.

Для работы вам понадобится электронный осциллограф, компьютер и соответствующее программное обеспечение для их взаимодействия. Для проверки запускают двигатель на холостых оборотах, и подключают щупы осциллографа параллельно к выводам датчика положения коленчатого вала.

Если он исправен, то на экране прибора вы увидите ровную осциллограмму без рывков и разрывов. Когда последние имеют место, то это означает, что датчик неисправен. Также предварительно можно снять ДПКВ и проверить его, проведя перед его чувствительной поверхностью металлический предмет. В этом случае на экране вы также увидите, как формируется сигнал в катушке датчика.

В любом современном автомобиле существует множество датчиков и устройств. Но только один из них имеет возможность заглушить двигатель. Таким датчиком является — датчик положения коленчатого вала.

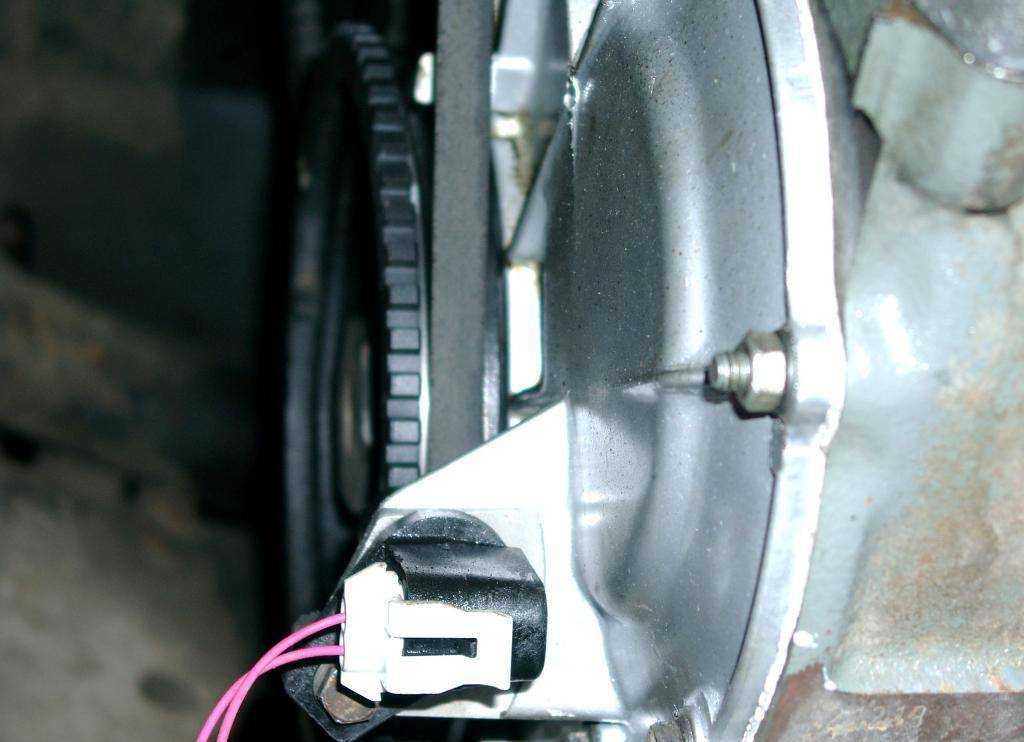

Датчик коленвала расположен на кронштейне крышки распределительного вала. ДПКВ сообщает в блок управления данные о работоспособности и скорости вращения коленчатого вала. Эти данные поступают в виде магнитных импульсов. В зависимости от сборки автомобиля ДПКВ может отличаться.

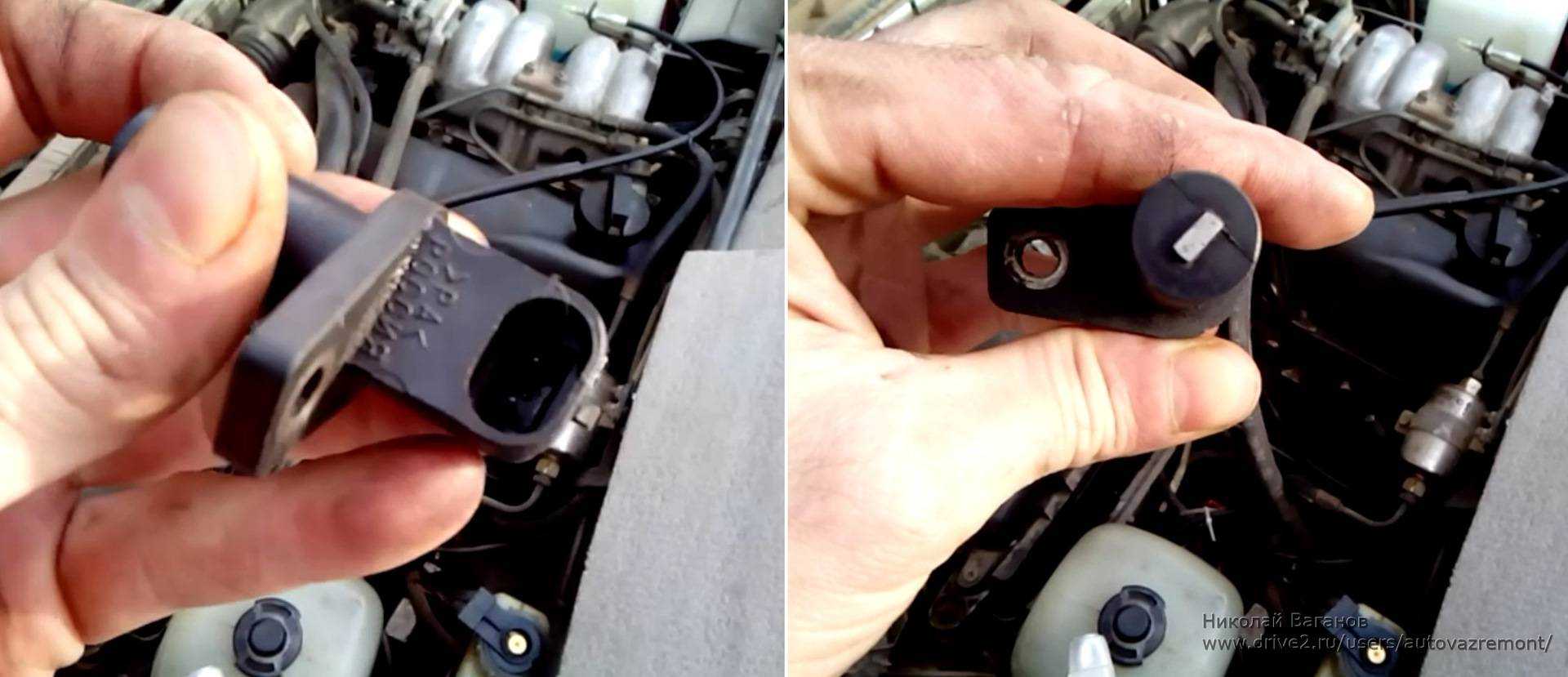

Датчик коленвала на ВАЗ 2107 с двигателем инжектор состоит из стального сердечника, который обмотан проволокой из меди. Располагается такая конструкция в корпусе из пластмассы. Провода, которые есть в датчике, отделены друг от друга специальной полимерной, изоляционной смолой.

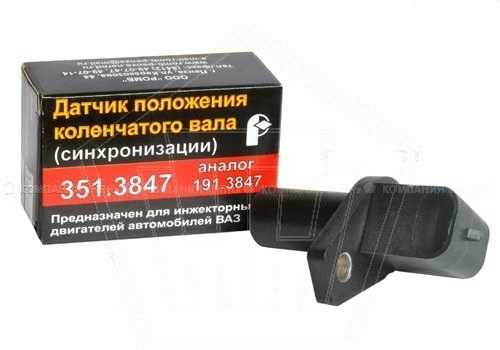

ДПКВ (датчик положения коленвала) иначе называется датчик синхронизации. Благодаря ему электронное управление работает синхронно с механизмом, обеспечивающим газораспределение мотора, и обеспечивает создания сигнала для тактового, цикличного и углового управления впрыском смеси горючего и системы зажигания. Принцип работы данного прибора не слишком сложный и заключается в создании индуктивных сигналов.

Датчик коленвала определяет прохождение около датчика металлических зубьев шкива. На шкиве находится 60 зубьев, два из которых отсутствуют. Когда проходит промежуток, на котором отсутствуют зубья, это фиксируется и позволяет осуществить порядок в работе систем зажигания и питания для того, чтобы был четкое распределение подачи топлива через форсунки

Таким образом, ДПКВ — это важное звено, без которого стабильная работа автомобиля в целом невозможна

Датчик положения дроссельной заслонки

ДПДЗ служит для определения угла открытия заслонки внутри дросселя. Устанавливался такой датчик только на дроссельные узлы с механическим приводом, в середине 2012 году практически все автомобиле Лада начали оснащаться электронным дросселем, в котором отказались от ДПДЗ.

Датчик довольно часто выходил из строя из-за своей конструкции, так как внутри него находится резистор, по которому бегают дорожки при открытии дросселя, очень быстро эти дорожки приходили в негодность из-за быстрого стирания и сам датчик оказывался нерабочим.

Находится ДПДЗ на дроссельном узле обнаружить его можно по подходящему проводу. Фиксируется он через два винтика, а между датчиком и корпусом ДУ расположено уплотнительное поролоновое колечко.

При поломке ДПДЗ происходит самопроизвольное падение и поднятие оборотов в районе 500-2500 об/мин, такую проблему спутать довольно сложно она возникает довольно часто и это является важнейшим признаком неисправности ДПДЗ. Так же при его поломке возникает нестабильная работа ДВС, теряется ХХ и увеличивается расход топлива.

Признаки неисправности и проверка работоспособности

Конструктивное исполнение датчиков детонации почти одинаково, идентичны они также по принципу действия. При увеличении механического воздействия повышается вырабатывание энергии. Если датчик работает нормально, то вырабатываются электрические импульсы небольшой величины, которые не пропускаются резистором, установленным в конструкции датчика.

Неисправности датчиков вполне способны оказывать влияние на работоспособность всего двигателя. Если датчик неисправен, блок управления сразу же переводит работу двигателя в состояние аварийного режима. Чтобы вовремя выявить неисправность, необходимо знать основные признаки поломки:

• нестабильная работа двигателя при движении;
• уменьшение показателей мощности силового агрегата;
• повышение расхода топлива;
• затрудненный запуск двигателя.

Признаки неисправности датчика детонации на ВАЗ-2107 схожи со всеми автомобилями компании ВАЗ. Поэтому, прежде чем производить замену, необходимо проверить его работоспособность.

Для проверки и последующей замены данного элемента необходимо точно знать, где находится датчик, а также научиться определять его исправность.

Датчик детонации можно проверить двумя способами:

Способ проверки Выполняемые действия

Технический	Измерение прибором сопротивления датчика. Если он исправен, показатель должен быть не больше 2 кОм.
Механический	Отличается большей эффективностью. Для этого необходимо запустить двигатель, затем нужно взять небольшой молоток и постучать слегка по датчику. Если датчик полностью исправен, должно наблюдаться уменьшение оборотов двигателя, так как блок управления расценит эти действия как детонацию.

Заменить датчик своими руками довольно-таки легко. Нужно с помощью гаечного ключа выкрутить болт, который крепит датчик к двигателю, отсоединив сначала проводку. После этого на место старого следует закрепить новый датчик.

В результате следует сказать, что для предупреждения такого явления в автомобиле ВАЗ-2107, как детонация, следует периодически проверять работоспособность датчика детонации (как и всех других датчиков) и в случае выхода из строя сразу же произвести замену на новый. Таким образом можно уберечь себя от лишних финансовых затрат.

Как продлить срок службы датчика коленчатого вала на ВАЗ 2107 инжектор

Датчики коленчатого вала являются важной частью системы впрыска топлива на автомобиле ВАЗ 2107 инжектор. Их основное назначение – определить положение коленчатого вала и передать эту информацию на ЭБУ автомобиля

Однако, они имеют ограниченный срок эксплуатации и со временем могут выходить из строя.

Чтобы увеличить срок службы датчика коленчатого вала, эксперты рекомендуют регулярно проводить его техническое обслуживание. Очистите контакты датчика от грязи и пыли, проведите проверку на корректное подключение и не допускайте перегрева датчика.

Также важным моментом является использование качественных запчастей при замене и ремонте датчика коленчатого вала на ВАЗ 2107. Подбирайте датчики проверенных брендов и устанавливайте их согласно рекомендациям производителя.

При монтаже датчика коленчатого вала на ВАЗ 2107 необходимо соблюдать герметизацию, чтобы избежать попадания влаги и грязи внутрь. Если датчик находится вне защиты, установите на него защитный кожух.

Важно помнить, что неисправный датчик коленчатого вала на ВАЗ 2107 инжектор может вызвать серьезные проблемы с работой двигателя и ухудшить эксплуатационные характеристики автомобиля

• Проводите регулярное техобслуживание;
• Покупайте качественные запчасти;
• Обеспечьте герметизацию датчика коленчатого вала на ВАЗ 2107;
• Не допускайте перегрева датчика.

Соблюдайте все эти рекомендации и сможете значительно увеличить срок службы датчика коленчатого вала на ВАЗ 2107 инжектор.

Конструктивные особенности

Чтобы проверить и осуществить замену датчика, вам нужно знать, как он выглядит. Не помешает заодно немного рассказать о его внутреннем устройстве. Конструкция у этого устройства очень простая. Но она несколько изменяется в зависимости от цели применения датчика и места монтажа. Например, цифровые оказываются сложнее, в них полупроводниковый кристалл вмонтирован в чувствительную часть. Между кристаллом полупроводника и небольшой схемой (отвечающей за коммутацию) находятся короткие отрезки соединительных проводников.

Особое положение должен занимать кристалл полупроводника в датчике Холла ВАЗ 2107. Магнит располагается так, чтобы его силовые линии оказались перпендикулярны плоскости кристалла. Именно за счет этого возникает индукция (магнитная). При этом через кристалл проходит некоторый ток. Под воздействием магнитного поля вырабатывается электродвижущая сила, поступающая на схему коммутации.

Замена и диагностика

Но нужна ли вся эта теория рядовому автомобилисту? Вряд ли. Поэтому давайте перенесемся резко к сути – как же проверить этот датчик и совершить его замену?

Стоит упомянуть, что установлен он внутри распределителя зажигания (трамблера) ВАЗ 2107. При диагностике нет необходимости снимать датчик, достаточно только отсоединить штекер подключения. Итак, вот два основных метода диагностирования:

1. Измерение напряжения на сигнальном выводе. Подключите вольтметр, включите зажигание. При вращении коленчатого вала (при помощи ключа храповика) ВАЗ 2107 будет наблюдаться изменение значения напряжения в интервале 0,4..3 В.
2. Самый дорогой способ – установить новый датчик Холла, заведомо исправный. Если проблемы исчезли, то можно смело говорить о том, что старый прибор имел явные неполадки.

Чтобы провести замену устройства, вам потребуется проделать несложную цепочку операций:

1. При помощи отвертки открыть защелки на крышке.
2. Снять верхнюю крышку распределителя зажигания ВАЗ 2107.
3. Выкручиваете гайку и снимаете прижимное устройство.
4. Вынимаете корпус трамблера.
5. Выбиваете штифт (фиксирующий маслоотражательное кольцо) молотком.
6. Вынимаете муфту, шайбу, извлекаете вал распределителя.
7. Снимаете винты из латуни, крепления из стали и регулятор.
8. Оттягиваете в сторону рычаг вакуумного регулятора угла зажигания.
9. После снятия шторок можно извлечь датчик Холла ВАЗ 2107, установить новый на его место.

Вот и все, на этом все работы можно считать завершенными. Сборка проводится в обратном порядке. И не забывайте установить все элементы, чтобы ничего лишнего не оставалось.

Источники

• http://avtobaiki.ru/pokupka_avto/snyatie_datchika_polozheniya_kolenchatogo_vala.html
• http://vaz-remzona.ru/datchik-xolla-vaz-2107/

Признаки неисправности и проверка работоспособности

Конструктивное исполнение датчиков детонации почти одинаково, идентичны они также по принципу действия. При увеличении механического воздействия повышается вырабатывание энергии. Если датчик работает нормально, то вырабатываются электрические импульсы небольшой величины, которые не пропускаются резистором, установленным в конструкции датчика.

Неисправности датчиков вполне способны оказывать влияние на работоспособность всего двигателя. Если датчик неисправен, блок управления сразу же переводит работу двигателя в состояние аварийного режима. Чтобы вовремя выявить неисправность, необходимо знать основные признаки поломки:

• нестабильная работа двигателя при движении;
• уменьшение показателей мощности силового агрегата;
• повышение расхода топлива;
• затрудненный запуск двигателя.

Признаки неисправности датчика детонации на ВАЗ-2107 схожи со всеми автомобилями компании ВАЗ. Поэтому, прежде чем производить замену, необходимо проверить его работоспособность.

Для проверки и последующей замены данного элемента необходимо точно знать, где находится датчик, а также научиться определять его исправность.

Датчик детонации можно проверить двумя способами:

• техническим
• механическим.

Способ проверки Выполняемые действия

Технический	Измерение прибором сопротивления датчика. Если он исправен, показатель должен быть не больше 2 кОм.
Механический	Отличается большей эффективностью. Для этого необходимо запустить двигатель, затем нужно взять небольшой молоток и постучать слегка по датчику. Если датчик полностью исправен, должно наблюдаться уменьшение оборотов двигателя, так как блок управления расценит эти действия как детонацию.

Заменить датчик своими руками довольно-таки легко. Нужно с помощью гаечного ключа выкрутить болт, который крепит датчик к двигателю, отсоединив сначала проводку. После этого на место старого следует закрепить новый датчик.

В результате следует сказать, что для предупреждения такого явления в автомобиле ВАЗ-2107, как детонация, следует периодически проверять работоспособность датчика детонации (как и всех других датчиков) и в случае выхода из строя сразу же произвести замену на новый. Таким образом можно уберечь себя от лишних финансовых затрат.

Схема ВАЗ-2107

Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.

В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.

Расположение ДПКВ — особенности конструкции

Обычно данный датчик располагается возле шкива привода ремня генератора. На этом шкиве обычно сделан по окружности зубчатый венец, так называемый диск синхронизации. Именно на вращение этого диска и реагирует датчик.

Стоит отметить, что для точного получения данных о вращении коленчатого вала, ДКПВ располагается на определенном удалении от диска.

У правильно установленного устройства расстояние между его сердечником и вершиной любого зуба должно составлять 0,6-1,5 мм.

Место расположения ДКПВ не самое удобное, но добраться до него вполне возможно.

На автомобилях используется несколько разных по конструкции и принципу работы ДПКВ:

Об особенностях конструкции и работы каждого из них пока говорить не будем, перейдем сразу к неисправностям.

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

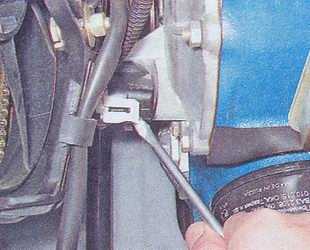

Основные этапы снятия датчика коленвала на ВАЗ 2107 инжектор

1. Подготовка к работе

Перед началом демонтажа датчика коленвала необходимо подготовить автомобиль. Отключите проводку аккумулятора, чтобы исключить риск короткого замыкания или поражения электрическим током. Поддомкратьте заднюю часть автомобиля и установите на надежные опоры, чтобы обеспечить безопасность при работе под машиной.

2. Снятие проводки

Сначала нужно отключить проводку, подключенную к датчику коленвала. Отверните крепежные болты или винты, которыми проводка крепится к двигателю или картеру.

3. Отвинчивание крепления

На ВАЗ 2107 с инжекторным двигателем датчик коленвала располагается вблизи маховика. Чтобы снять его, необходимо отвернуть крепежные болты или винты, которыми датчик закреплен.

4. Отсоединение датчика

После отвинчивания крепления следует отсоединить датчик коленвала от коленвала. Обычно он имеет штифтовый или винтовой тип крепления. Внимательно отсоедините датчик, следуя рекомендациям производителя автомобиля.

5. Замена датчика коленвала

Если датчик коленвала неисправен, его следует заменить на новый. При установке нового датчика обязательно установите его в соответствии с инструкцией производителя и правильно закрепите на коленвале.

6. Сборка и установка

После замены датчика коленвала произведите сборку и установку его обратно на своё место. Затяните крепежные болты или винты согласно рекомендациям производителя автомобиля.

7. Подключение проводки

После установки датчика коленвала необходимо подсоединить проводку к нему. Закрепите проводку на двигателе или картере с помощью крепежных болтов или винтов, которые были ранее удалены.

После выполнения всех этих этапов можно уверенно приступать к тестированию нового датчика коленвала и проверке его работоспособности.

Этапы	Описание
Подготовка к работе	Отключение аккумулятора и поддомкрачивание задней части автомобиля
Снятие проводки	Отключение проводки, подключенной к датчику коленвала
Отвинчивание крепления	Отвертывание крепежных болтов или винтов крепления датчика коленвала
Отсоединение датчика	Отсоединение датчика коленвала от коленвала
Замена датчика коленвала	Установка нового датчика коленвала
Сборка и установка	Установка датчика коленвала на место и закрепление его крепежными болтами или винтами
Подключение проводки	Подсоединение проводки к датчику коленвала

Схема предохранителей и реле 2107

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле блока выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

В чем недостаток такого отключения?

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

В чем недостаток такого отключения?

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Симптомы неисправности датчика коленвала

Потеря мощности

Одним из наиболее распространенных симптомов неисправности датчика коленвала является потеря мощности автомобиля. Отсутствие верной информации, передаваемой датчиком, может привести к неправильной работы двигателя и неспособности разгоняться до нужной скорости.

Трудности при запуске двигателя

Еще один признак неисправности датчика коленвала — сложности в запуске двигателя. Если датчик не может корректно передать информацию о скорости вращения коленвала, то двигатель может не запуститься вовсе или не будет работать стабильно.

Плохая экономия топлива

Неправильно работающий датчик коленвала может привести к высокому расходу топлива. В случае, если датчик неисправен, он может передавать неверные данные электронной системе управления двигателем, что приведет к увеличению расхода топлива.

Появление ошибки в системе управления двигателем (DTC)

Современные автомобили оснащены электронной системой управления двигателем, которая отслеживает работу всех систем. Если датчик коленвала не передает верную информацию, то система управления двигателем может зарегистрировать ошибку и выдать соответствующее диагностическое сообщение (DTC) на панели приборов.

• Кратко:
• симптомы неисправности датчика коленвала могут включать потерю мощности, трудности при запуске двигателя, уменьшение экономии топлива и появление ошибки в системе управления двигателем
