Подключение сигнализации к центральному замку своими руками

Подключение сигнализации к центральному замку

Поскольку мы в курсе, что наши замки работают на минусовом импульсе, используем соответствующую схему подключения. Для этого нам понадобится еще один прибор – ламповый пробник. С его помощью будем путем проб и ошибок искать тот провод, при попадании на который сработают замки дверей. Имейте в виду, что они должны срабатывать как при открытой двери, так и при закрытой. Если говорить проще, то нам нужно подключить минусовые провода от центрального реле к сигнализации.

Заключительным этапом является проверка. Для этого восстанавливаем состояние аккумулятора и смотрим, что происходит. Вероятнее всего, с первого раза идеально не получится. Главное, помнить, что в случае некорректной работы сначала проверяйте провода, правильность их подключения, плюсы и минусы.

Подключение сигнализации к центральному замку своими руками Видео

Электрический центральный замок позволяет блокировать и разблокировать замки всех дверей автомобиля с помощью одной кнопки. При подключении центрального замка к многофункциональной сигнализации появляется возможность управлять блокировкой двери дистанционно.

Что необходимо для подключения

Чтобы подключить сигнализацию к центральному замку вам понадобятся:

• сигнализация с мощным силовым выходом (допустимый ток не меньше 15 Ампер) для подключения центрального замка;
• установленные и подключенные исполнительные механизмы (соленоиды) центрального замка;
• мягкий медный изолированный провод с сечением жилы не менее 1 мм.кв.;
• две колодки для предохранителей;
• два предохранителя 15 Ампер;
• электрическая схема автомобиля;
• инструкция по установке сигнализации;
• тестер;
• плоская и крестовая отвертка;
• паяльник;
• термоусадочные трубки;
• пассатижи;
• клеммные контакты;
• изолента.

Как подключить сигнализацию к центральному замку

В первую очередь необходимо отключить аккумулятор, затем найти провода управления центральным замком, как, вообщем, и при установке сигнализации. Для этого необходимо снять кнопку или выключатель, который управляет замком. От него к соленоидам отходят два провода. С помощью тестера необходимо убедиться, что это они. Для этого каждый из проводов поочередно отсоединяют от кнопки и соленоида, после чего прозванивают с помощью тестера. Тестер переводят в режим измерения сопротивления со звуковой индикацией. Убедившись, что нужные провода найдены, на них ставят метки с помощью скотча или изоленты и подключают к выключателю.

https://youtube.com/watch?v=Jxmmtfm701c

После этого находят в инструкции по установке расположение клемм силовых выходов, предназначенных для подключения центрального замка.

Важно не перепутать полярность, ведь на некоторых сигнализациях для открывания и закрывания центрального замка предназначены разные кнопки. Если перепутать полярность, то при нажатии на кнопку «открыть» центральный замок будет блокировать двери

А при нажатии на кнопку «блокировать», открывать двери автомобиля

А при нажатии на кнопку «блокировать», открывать двери автомобиля.

С помощью медного провода необходимо подключить к каждому силовому выходу сигнализации предохранитель 15 Ампер. Второй вывод предохранителя необходимо подключить к кнопке центрального замка (соединить с проводами, которые идут к соленоидам).

Проверка правильности установки

Подключив все провода, проверьте работу сигнализации. Для этого подключите аккумулятор и нажмите кнопку блокировки центрального замка на пульте управления (брелоке). Перед проверкой не забудьте оставить открытой хотя бы одну форточку. Это поможет открыть дверь, если по каким-то причинам нажатие на кнопку разблокировки центрального замка не приведет к желаемым результатам. Закрыв центральный замок с помощью сигнализации, нажмите на кнопку «разблокировать» на пульте управления. Если все работает исправно, заизолируйте все соединения с помощью термоусадочных трубок или изоленты и установите на место кнопку центрального замка.

Если по каким-то причинам нажатие на кнопку брелока не привело к желаемому результату, проверьте правильность подключения всех проводов. Если все провода подключены правильно, попросите помощника поочередно нажимать на кнопки блокировки и разблокировки центрального замка на брелоке сигнализации. А сами с помощью тестера проверяйте напряжение сначала на силовых выходах сигнализации, затем на обоих контактах предохранителя. В последнюю очередь проверяйте напряжение на контактах кнопки центрального замка. Это поможет найти причину неисправности.

Важно!!! Если вы не умеете читать электронные и электрические схемы, не знаете, как прозванивать провода и помечать изолентой, не рискуйте и обратитесь к автоэлектрику. Это обойдется во много раз дешевле, чем восстановление проводки автомобиля после неумелого вмешательства

Ведь случайно закоротив провода, вы можете не только быстро посадить аккумулятор и спалить электронную начинку машины, но и устроить пожар, после которого придется покупать новый автомобиль

Ведь случайно закоротив провода, вы можете не только быстро посадить аккумулятор и спалить электронную начинку машины, но и устроить пожар, после которого придется покупать новый автомобиль.

Инструменты и материалы, необходимые для установки автосигнализации

Установщик автомобильной сигналки должен иметь приличный запас инструмента. В этот список по минимуму включают:

1. Кусачки — используются для обрезки проводов и оголения изоляции.
2. Изолирующая лента — необходима для изоляции скруток и жгутов проводов. Изолента должна быть надлежащего качества, мягкая и хорошо разогретая. Надёжная изолента растягивается и хорошо прилипает исключительно в растянутом виде.
3. Отвертки, пластиковый инструмент для разборки салона, — все это понадобится для того, чтобы разобрать панель в машине.
4. Стальная протяжка — для протягивания проводов из салона в подкапотное пространство.
5. Мультиметр, контрольная лампа — для «вызванивания» незнакомых проводов.
6. Приспособление для разделки силовых проводов — понадобится при подключении цепей автозапуска.

Без инструмента установить сигнализацию в машину нельзя. Поэтому всем необходимым нужно обзавестись заранее.

Подключение центральных замков к сигнализации выполняют в конце монтажа

Для того чтобы максимально обезопасить свой автомобиль, существует множество способов. Если вы хотите получить максимальный эффект, то эти способы стоит комбинировать. Установите центральный замок, механическую блокировку руля или коробки передач, сигнализацию. Важным моментом является подключение центральных замков к сигнализации.

Естественно, все это можно сделать в сервисе, просто заплатив специалистам. Сумма выйдет немалая, и порой целесообразно заняться установкой самостоятельно. Особенно если у вас недорогой отечественный автомобиль.

Допустим, что сигнализация у вас уже установлена, а центрального замка еще нет. И на примере установки этих замков сразу же подключим их сигнализации.

Устанавливаем центральный замок самостоятельно

Что нам дает такое устройство, как центральный замок? Благодаря ему все двери вашего авто будут открываться или закрываться путем нажатия кнопок на брелоке. Также к такой системе можно подключить замок багажника, что значительно упростит его использование. Управлять центральным замком можно не только с брелока. Существуют варианты, когда он срабатывает при повороте ключей в замке водительской двери, а еще можно использовать специально установленную кнопку на торпеде в салоне вашего авто.

Последний вариант, кстати, по праву считается самым удобным. Ведь не всегда есть возможность вовремя нащупать брелок, особенно если автомобиль находится в движении.

Выбираем центральный замок

Рекомендуется приобретать универсальный стандартный замок. Сразу же проверьте четкость надписи с названием производителя. Также следует проверить комплект, все ли в наличии и есть ли дефекты.

В стандартный набор должно входить:

• Четыре специальных моторчика. Позже они будут закреплены на дверях авто. На трех из них два вывода на плюс и минус. И один имеет четыре. Вот именно он будет крепиться на водительскую дверь.
• Набор проводов. Необходимо заранее знать, какой длины провода вам понадобятся. При необходимости сразу же докупайте недостающие сантиметры.
• Центральный блок управления. К нему будет подведена проводка от всех движков. И к нему же мы подключим сигнализацию.
• Планки, жгуты, шурупы и так далее.

После покупки всех нужных запчастей, подготавливаем инструмент для работы.

Необходимые инструменты

Перед тем как браться за установку, подготовьте инструменты и убедитесь в том, что вы точно знаете, как ими пользоваться. В работе понадобятся:

• Дрель;
• Мультиметр;
• Гофрированные трубки;
• Изолента;
• Дополнительные провода, если в них есть необходимость;
• Отвертка;
• Нож;
• Молоток;
• Гаечный ключ.

Обратить внимание стоит на мультиметр. Если вы никогда им не пользовались, то прочтите инструкцию

Все довольно просто. С его помощью вы определите нужный провод центрального блока управления замками и подключите к нему сигнализацию.

Установка центрального замка

Первой задачей является демонтаж элементов, мешающих в работе. К таким относятся обшивка дверей, панели между ними, поребрики.

Далее готовим двери к креплению моторчиков. Сверлим отверстия в дверях для установки движков и под проводку. Учитывая то, что мы решили прокладывать провода в гофрированных трубках, отверстия должны соответствовать их ширине.

Крепим движки на их места и переходим к прокладке проводки. Сейчас мы потянем провода от каждой двери к водительской, а также от блока управления сигнализацией к центральному блоку замков. Он устанавливается в левый нижний угол водительской двери.

Вот теперь нам понадобится мультиметр. При подключении сигнализации к центральному замку ищем провод на -12В. К нему и подключаемся. Открытые части проводки заматывает специальной лентой.

Важно! Перед тем как начать работать с проводами, отключите минусовую клемму от аккумулятора!

Перед тем как установить все элементы обратно, выполняем проверку.

Проверка работоспособности замка

Для того чтобы понять исправность работы системы, берем брелок сигнализации и пробуем закрыть и открыть двери. Работает как надо – отлично! Если нет, проверяем правильность подключения электрики с помощью мультиметра.

Вот теперь можно ставить на место все элементы. Аккуратно укладывайте провода в местах, защищенных от влаги и грязи. Натягиваем обшивку обратно на двери, крепим панели, возвращаем поребрики. Работа готова.

Оценка статьи:

Подключение сигналки в зависимости от типа ЦЗ

После выяснения типа устройства и нахождения нужной пары проводов проводят монтажные работы с использованием или минусовых, или плюсовых контактов. Способ подключения сигнализации к центральному замку зависит от управления ЦЗ и особенностей устанавливаемой системы. Выходы автосигнализации, применимые для соединения с замком разделяют на силовые и сигнальные. Если подразумевается соединение с устройством с минусовой полярностью, будет использовано реле, посредством которого отпираются и запираются замочные механизмы.

ЦЗ с минусовой полярностью

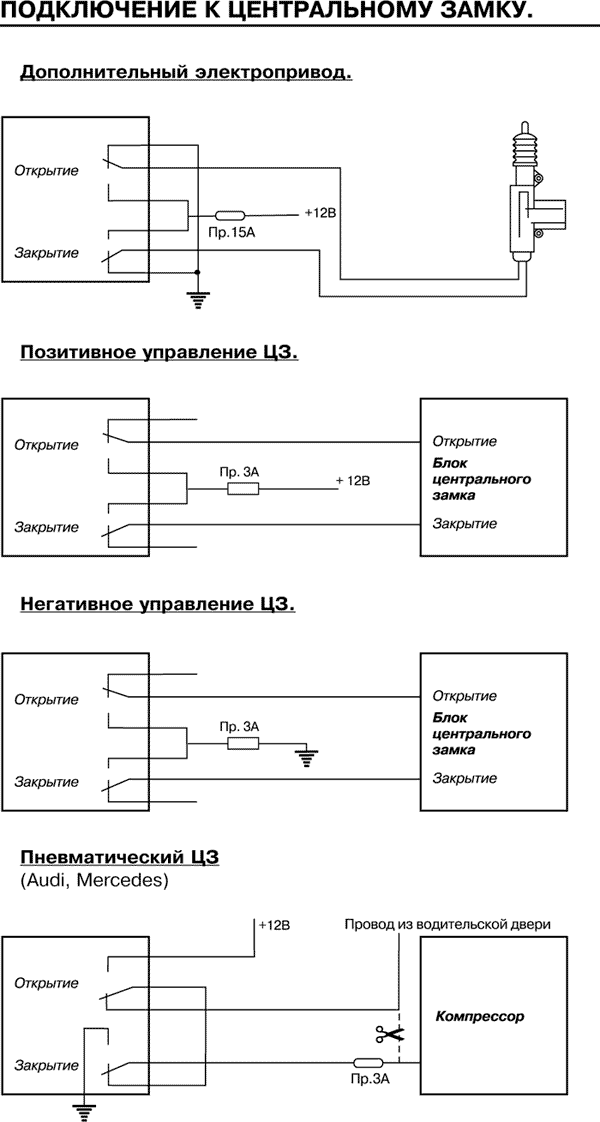

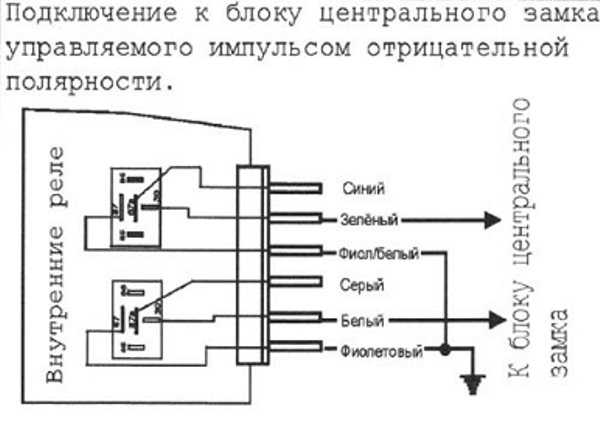

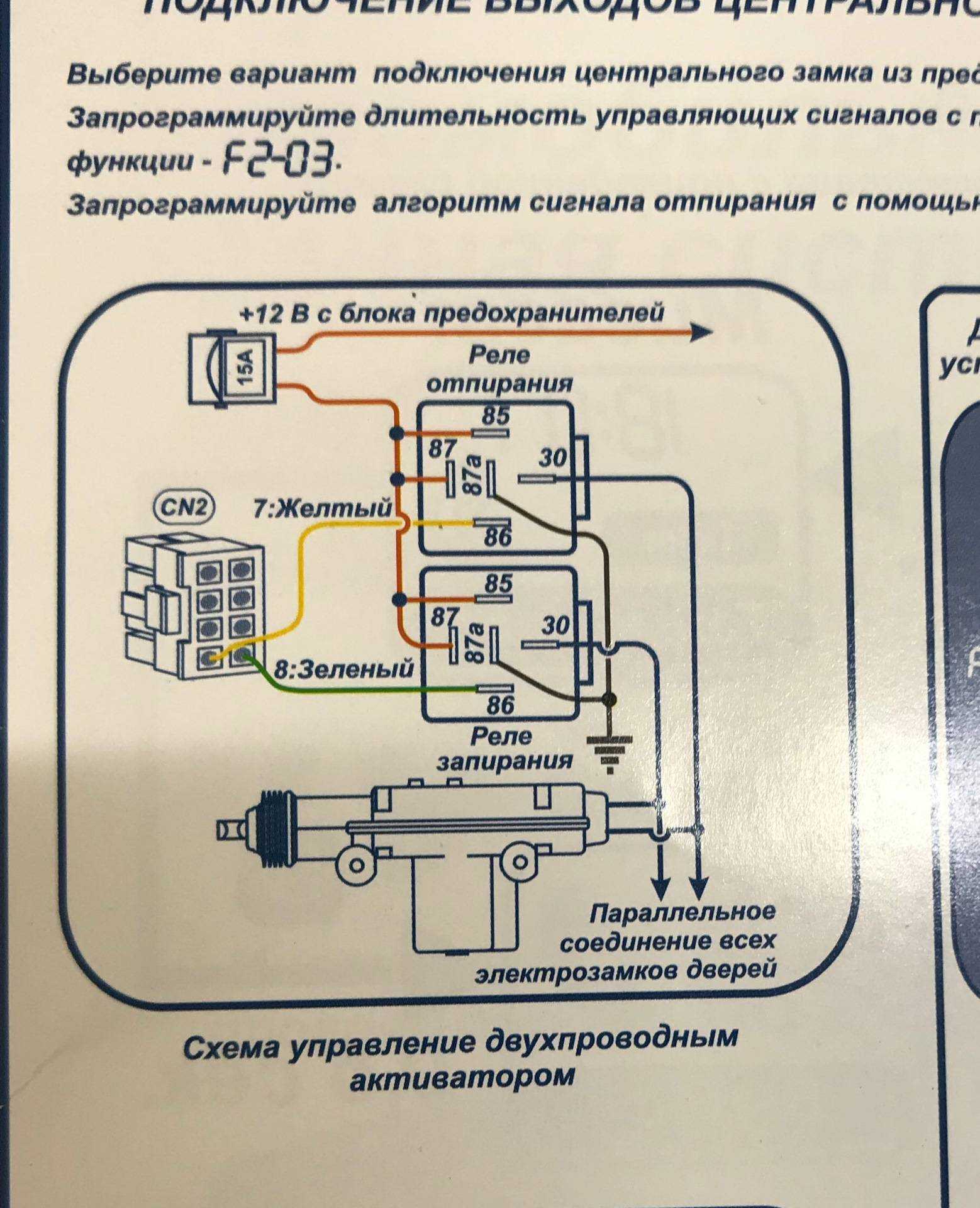

Добавить сигнализацию к центральному замку можно согласно следующей схеме:

1. Проводок зелёного цвета, используемый для закрытия замочных механизмов, подсоединяется к разъёму охранной системы.
2. Белый провод тоже идёт к блоку сигнализации и предполагается для открытия замков.

Контактная группа с нормально замкнутыми контактами не применяется, разомкнутые же контакты подсаживают на минусовую группу, а общие выходы подключают к сигнальным проводникам замочного механизма. Для некоторых моделей охранных систем в виде выходов используются не контактные элементы реле, а сигнальные каналы с небольшими токами.

ЦЗ с плюсовой полярностью

Схема подключения автосигнализации к ЦЗ при положительном импульсе выглядит аналогично рассмотренной выше, при этом нормально разомкнутые контакты подключаются уже к положительному выходу, общие же соединяются с управляющими проводами.

Оставшиеся замкнутые контакты в данном случае не применяются. Верхнее реле выполняет задачу запирания, нижнее предполагает открытие дверных механизмов. В место данных элементов могут быть применены сигнальные контакты.

ЦЗ с реверсированием полярности

Сложнее будет осуществляться подсоединение при наличии замочного устройства, функционирующего с переменным потенциалом. В схему с нефиксированной полярностью обязательно должно быть включено реле, иначе процесс не выполняется. Пару контактов, что идёт от штекера модуля ЦЗ к исполнительным устройствам нужно подсоединить к штекеру сигналки, при этом при задействовании верхнего реле выполняется закрытие замочных механизмов. Найденные провода придётся разрезать, поскольку после подсоединения элементов соответственно схеме контакты не контактируют со штекером управляющего модуля ЦЗ.

Схема подключения центрального замка к сигнализации предполагает свои особенности:

1. Общая группа соединяется с управляющими проводками.
2. Разомкнутые контакты подсоединяются к плюсовому выходу, замкнутые – к проводникам, направляющимся к блоку ЦЗ или кнопке.
3. При открытии в принудительном порядке схема обратна, то есть первый контакт будет заземлён, а на второй подаётся плюсовой импульс.

Данная схема подходит только для автосигнализаций со слаботочными выходами, при ином варианте нужно подобрать коммутирующее устройство для взаимодействия с мощными контактами.

ЦЗ с пневмоэлектрическим компрессором

В пневматических типах управления замочным механизмом используется не пара, а один провод для передачи сигналов. Во время отпирания замков на нём будет присутствовать плюсовой заряд, в момент запирания – отрицательный. Идентифицировать необходимый контакт управления можно пробником:

1. Один щуп устройства ставят на минус, другим проверяют провода путём отпирания и запирания ЦЗ. Так, при открытии на проводке будет плюсовой заряд, а лампа пробника светится.
2. После этого щуп переставляют на плюс, держа другой на том же проводе, тогда при закрытии появляется минус.

Подключение сигналки к ЦЗ

Сам по себе блок сигнализации снабжён двумя реле, которые предназначены как раз для того чтобы подключать их к ЦЗ. Одно реле является запирающим, второе – открывающим. Контакты обычно замыкаются на 0,8-1,2 секунды, чего достаточно, чтобы открыть замки либо закрыть их. Распайка разъёма сигналки – следующая:

Разъём на блоке сигнализации

В вашем случае цветовое обозначение может быть другим, но суть всегда одна – «важных» проводов будет 6.

Подключение к ЦЗ Volkswagen

Итак, вы знаете, где находится управляющий шнур и где он подключен к БУ ЦЗ. Стандартное местоположение – в багажнике, где установлен компрессор, или под задним сиденьем и т.д. Сам шнур возле блока управления ЦЗ нужно разорвать. Дальше, прокладывают шлейф (2 провода), идущий от блока сигналки к месту разрыва. Каждый провод шлейфа соединяют с одной из половинок шнура, тут всё просто.

Приводим схему подключения сигналки:

ЦЗ Volkswagen + реле сигнализации

Обратите внимание на следующее:

• Провод «b» соединён с той половинкой управляющего шнура, которая идёт к БУ ЦЗ;
• Провод «a» соединяется с другой половинкой управляющего шнура (перепутать нельзя!);
• Дополнительно, к контактам реле подключают массу, а также «+12 Вольт».

Рекомендуется собрать переходник, подсоединяемый к блоку сигналки напрямую. Его схема показана выше, а выходов у переходника будет четыре: масса, «+12 В», «a», «b». На этом – всё.

В месте соприкосновения шнура и кузова используют термостойкую трубку (можно заменить зелёной изолентой), иначе, будет замыкание. А вообще, перед монтажом всегда отключают минусовую клемму АКБ. До подачи питания ещё раз проверьте, что соединения были выполнены правильно. Рассмотренный вариант подключения обладает следующим свойством: если ошибок не допущено, нанести ущерб штатному оборудованию нельзя.

Подключение к ЦЗ Siber

Как говорилось в первой главе, фирмы Mazda и ГАЗ-GM используют следующий принцип управления:

1. Команде «закрыть» соответствует одно значение сопротивления между массой и управляющим шнуром;
2. Команде «открыть» соответствует другое значение этого сопротивления;
3. Когда команды не подаются, шнур ни к чему не подключен.

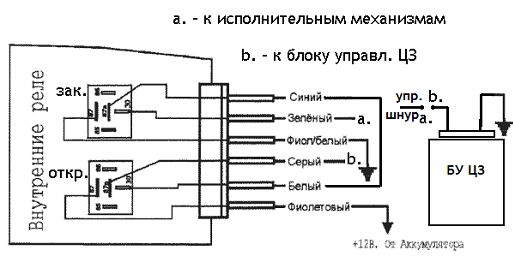

Чтобы не утомлять вас отдельными подробностями, сразу приводим схему (согласно ей сигналку подключают к ЦЗ):

ЦЗ Siber + реле сигнализации

Обратите внимание, что здесь управляющий шнур не разрывается. К нему просто подключают провод, идущий от блока сигнализации. Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы)

Сравните эту схему с тем, что рассмотрено в предыдущей главе (там приводятся также и общие советы).

Итак, все уже поняли, что команде «открыть» соответствует сопротивление «300 Ом». А запирание происходит, когда подключают другой резистор (1000 Ом). Номиналы могут варьироваться. Например, фирма Mazda требует включать такие сопротивления:

ЦЗ Mazda + реле сигнализации

Здесь мы видим, что команде «закрыть» по-прежнему соответствует резистор «1 кОм». А вместо второго сопротивления используется перемычка (ноль Ом). А то, что на схеме показан «микрик», в принципе ничего не меняет.

Производить подключение обычно советуют возле БУ ЦЗ.

И это – неслучайно. Доступ к разъёму блока обеспечен всегда, поэтому можно будет вернуть всё «как было». Планируя вмешательство в схему, нужно думать о «путях к отступлению». Что, если сигнализация не сможет управлять ЦЗ (импульс слишком короткий)? Тогда, нужно будет выполнить демонтаж, и по возможности всё лучше оставить в «штатном» виде. Об этом требовании забывать нельзя.

Подготовка к самостоятельной установке ЦЗ

Сложность установки напрямую зависит от марки авто. Но, на самом деле, случаи, когда что-то нужно подпиливать и долго высверливать встречаются редко. В основном к ним относятся автомобили-долгожители, которым минимум по тридцать лет. В большинстве вариантов авто уже подготовлено к монтажу ЦЗ. Остается только поставить комплект на место. Ну и вторая сторона вопроса – сам набор. При отсутствии желания долго копаться, покупайте универсальные замки. Монтаж несложен и информации по ним вы найдете предостаточно.

Что в базовом комплекте?

Берем самый простой универсальный комплект. Управление, в нашем случае, будет осуществляться со специального брелока. Обычно их два. Есть вариант, когда система будет срабатывать с поворота ключа в замке двери водителя. Также можно вывести специальную кнопку в салон автомобиля. Такая дополнительная опция очень приятна, если двери требуется заблокировать в процессе езды. Не всегда удобно использовать пульт управления.

Итак, приобретаем универсальный комплект замка, в который в большинстве случаев входят:

• Четыре моторчика. Будут крепиться на двери. Один из них с четырьмя проводками — на водительскую дверь;
• Блок управления. К нему мы, впоследствии, подведем все провода;
• Набор проводов нужной длины. Если чувствуете, что их не хватит, покупайте дополнительные сразу;
• Брелоки, планки, шурупы и т.д.

Необходимые инструменты для работы

Теперь собираем инструмент, который пригодится нам в работе, если отверстий под крепление моторчиков в дверях нет, то подготовьте дрель со сверлом. Еще необходимы: отвертки, шуруповерт, ножик, гофрированные трубки (через них прокладываются провода, чтобы избежать перетирания и воздействий внешних факторов на проводку) и изолента. Все открытые участки проводов будем перематывать лентой, для того чтобы избежать их контакта с металлическими частями кузова.

Последнее, что нужно сделать, перед тем как перейти к монтажу – снять обшивку и пылезащитные шторы со всех дверей. Определите место, где вы будете крепить механизм так, чтобы он не мешал работе стеклоподъемников. При необходимости придется сделать дополнительный кронштейн.

Установка центрального замка

Все необходимые приготовления сделаны, и можно приступать к работе. Крепим движки к дверям, помним о том, что моторчик с четырьмя проводами ставим на дверь водителя. Туда же устанавливаем блок управления.

После установки проверяем корректность взаимодействия с замочной тягой, отвечающей за открытие и закрытие двери, и плавность работы самого замка.

Переходим к проводам. Тянем их от каждого моторчика к блоку управления. Заранее подумайте, как потащите провод от задней правой двери. Можно использовать пространство под сиденьями. Подключаем их соответственно со схемой и выполняем проверку. Для этого верните аккумулятор в прежнее состояние. При обнаружении каких-то неисправностей проверьте в первую очередь правильность соединений. Могут быть перепутаны выходы на плюс и минус. При проверке лучше находиться внутри авто или не закрывать двери. Как только вы восстановите работу аккумулятора, замки должны сработать автоматически.

Если есть желание все-таки сделать кнопку управления замками заранее подготовьте недостающие детали. Дополнительный провод и кнопку. Ее можно врезать в приборную панель. Кнопку покупайте любую, например, для стеклоподъемника.

Монтаж кнопки управления ЦЗ

Ищем черный, коричневый и белый провода под бортовой панелью и подключаемся к ним. Как вариант, можно протянуть провода и соединиться с пучком электрики от центрального замка водительской двери. А остальное подключение выполняем согласно схеме.

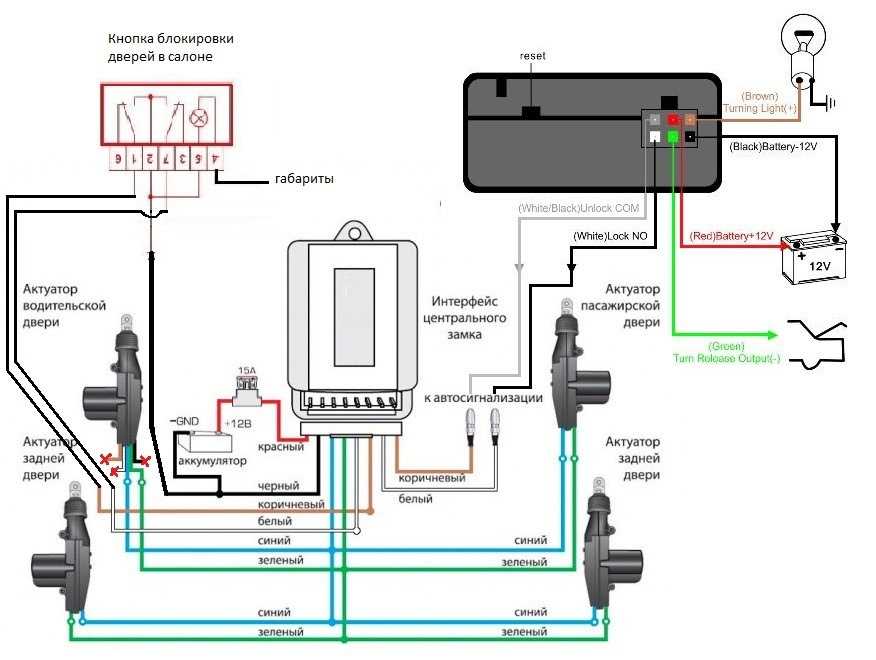

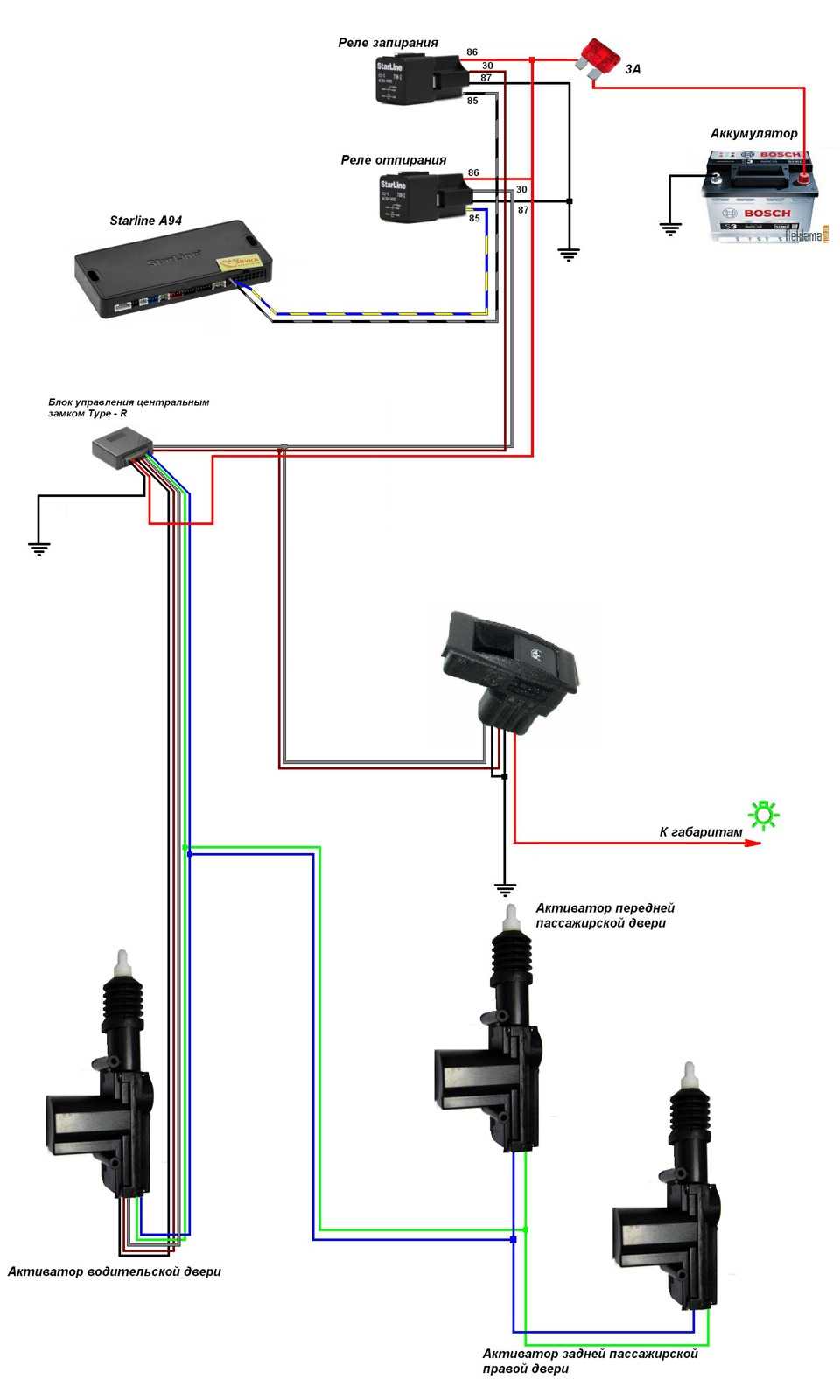

Схема подключения кнопки управления ЦЗ

Абсолютно не обязательно делать эту кнопку на панели. Опять же все зависит от удобства. Вы можете расположить ее в пространстве между передними креслами, если там есть необходимая электрика. Как вариант, кнопку можно врезать в подлокотниках на дверях.

К центральному замку также можно подключить и багажник. Что, кстати, тоже значительно сэкономит ваше время и нервы. Если на заднем стекле у вас есть дворник, то необходимая электрика уже протянута, и подключиться не составит никакого труда. Главное, не забывать о том, что центральный замок все-таки не может обезопасить ваш автомобиль на сто процентов. Такие опции необходимо использовать комплексно и, конечно же, установить сигнализацию.

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

• ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
• пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

• с управлением плюсовым потенциалом;
• с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

• S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
• S42 – концевик пассажирской передней двери.
• M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
• К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Именно так работает простейший ЦЗ, который даже не реагирует на то, открыта водительская дверь либо закрыта. Простейший блок управления центральным замком работает по схеме двух 5-проводных реле. Предлагаем посмотреть видео, на котором подробно рассказан принцип работы и способ подключения двухпроводных активаторов.

Как реализовать дистанционное управление

Привлекающий своей низкой стоимостью блок ДУ с Aliexpress в последнее время завоевал большую популярность. С помощью блока такого типа вы можете подключить дистанционное управление к штатной системе либо оснастить авто ЦЗ своими руками, предварительно купив 4 двухпроводные активаторы. Разумеется, ни о какой защите автомобиля от угона речи идти не может. Столь бюджетный блок управления центральным замком может выполнять только сервисную функцию.

Нажатие кнопки на брелке заменяет физический поворот ключа в личинке замка для отпирания и запирания авто. Принимая сигнал, блок управления подает напряжение на силовые провода. За работоспособность блока и замков авто отвечает всего 6 проводов:

• постоянный +, защищенный предохранителем (в нашем случае — 15А);
• масса;
• 2 силовые провода, идущие на сервомоторы;
• 2 управляющие провода.

Остальные провода подключаются для световой сигнализации, доводчиков стекол и т.д.; отдельно можно запитать открытие багажника либо лючка бензобака.

Рассматриваемый блок может быть внедрен не только в штатную систему с управлением по минусу либо плюсу, но и в ЦЗ с вакуумным приводом. В комплекте с блоком ДУ идет инструкция, позволяющая подключить систему параллельно штатному блоку ЦЗ. В таком случае работоспособность заводского блока управления сохраняется.

Практические операции подключения

Для установки автомобильной противоугонной сигнализации вам понадобятся простые инструменты и материалы:

• отвертки, гаечные ключи (для демонтажа элементов салона вазовских моделей специальные съемники не нужны);
• паяльник и паяльные принадлежности (припой, кислота);
• разноцветные одножильные кабели (подбираются по цветам штатной электропроводки или распиновке конкретной электросхемы);
• линейные измерители и мультиметр;
• изоляционные материалы;
• крепежные элементы (предпочтительны специальные пластмассовые клипсы).

Найти блок управления центральным замком проще всего при установке главного БУ автомобильной сигнализации. Например, на ВАЗе 2110 он расположен довольно неудобно.

Чаще всего, для удобства работы с монтажом элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы осветительных систем.

При монтаже удобно использовать провода таких же цветов, как идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить управляющие провода непосредственно к электроприводу замка.

От модели автосигнализации зависит, нужна ли покупка дополнительных реле. Иногда штатные предохранители, силовые ключи могут не выдержать добавочной нагрузки.

Самым простым способом подключения автосигнализации к центральным замкам вазовских моделей станет пайка в разрывы проводов (обычно – белого и коричневого). Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации к восьмиконтактному разъёму управления дверными микропереключателями.

Чтобы избежать окисления, нарушения целостности проводов (это ведет к ложным срабатываниям сигнализации), необходимо соблюдать простые правила:

• проводить электромонтажные работы при отключенном аккумуляторе;
• соединять электропроводку только пайкой или клеммами, изолировать соединения;
• использовать кабели с небольшим запасом по длине, укладывать их жгутами, надежно крепить к кузовным элементам;
• соблюдать цветность кабелей для легкого поиска при переделке или ремонте.

После окончания электромонтажных работ не спешите устанавливать снятые детали на место. Окончательную сборку элементов салона, дверей, обшивки производят только после установки всех элементов противоугонной сигнализации, проведения регулировок, проверки функциональности охранной системы.

Подробно посмотреть, как подключить сигнализацию к центральному замку на ВАЗ 2110 можно на видео:

Что делать, если не срабатывает привод?

При любой поломке следует продиагностировать полностью все оборудование, чтобы разобраться, где конкретно произошел сбой.

Привод центрального замка не будет работать и передавать сигнал на двери в том случае, если контакты окислились, и проводящие провода из-за этого оборвались. Импульсы просто нечем передавать. Кроме того, мог сломаться концевой выключатель активатора двери, поэтому сигнал не поступает.

Если поломка произошла в автомобиле ВАЗ, то поиск надо начинать с предохранителя.

Где находится предохранитель?

Деталь может располагаться в двух местах: под центральной консолью или в монтажном блоке. Однако плавкая вставка находится за предохранительным блоком. В большинстве случаев происходит окисление проводков, поэтому обычный предохранитель рекомендуется заменить на флажковый.
