Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.

1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

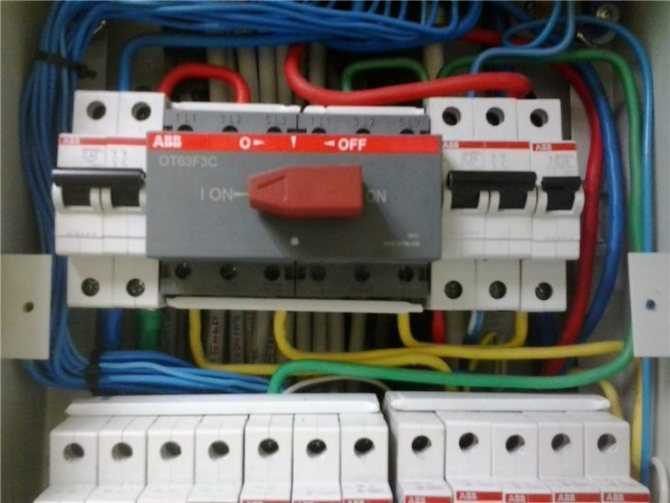

Использование перекидного рубильника

По сути, это тоже подключение к распределительному автомату, только без необходимости отсоединения вводной проводки. Перед автоматом монтируется переключатель на три позиции, позволяющий избежать откручивания проводки. Задача этого рубильника заключается в том, чтобы переключать питание сети с одной ветки на другую (от внешней сети или генератора). Подбирать рубильник для выполнения такой функции нужно с 4 вводными клеммами (2 «фазы» и 2 «ноля»), так как генератор имеет собственный «ноль», и трёхклеммный переключатель в этом случае не подойдёт.

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Читать также: Пружинный и математический маятники колебания формулы

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

1. Непосредственный пуск двигателя генератора.
2. Прогрев устройства.
3. И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Подключение бензогенератора одно и трехфазное

Схема подключения трехфазного генератора электропитания к дому, даче при наличии такой же сети подразумевает аналогичные подключения, как и при однофазной системе. Единственная особенность: надо делать больше соединений, так как в данном случае количество жил проводки увеличенное.

Есть важный нюанс: если применять пускатель, то его контакты предназначены для силовых проводов, их не хватит для катушки, нужно решить, откуда брать питание для нее.

Подключение однофазного генератора к такой же сети не имеет описанной сложности – фаза одна, такой вопрос просто не возникает. При трех фазах — L1, L2 и L3 — все сложнее. Решение вкратце простое: для управляющей цепи допустимо взять любую из фаз, но только одну. Например, если катушка КМ1 питается от L3, то контроль для остальных пускателей, клавиши старт/стоп тоже «вешать» только на нее. Сделать это легко: помечают маркером или запоминают цвет провода с нужной фазой

Несовпадение фазности рассмотрим вкратце, так как это отдельная тема. Подключение трёхфазного бензогенератора на однофазную сеть возможно, например, используют одну из силовых жил и рабочий ноль. Но мощность урезается в 3 раза, а бензина потребляется как обычно. А если развести 3 однофазных подключения может возникнуть перекос фаз. Поэтому применяют и более сложные схемы.

Подключение к трехфазной сети дома генератора однофазного также возможно. Есть много схем, но самая простая такая: параллельное объединение 3 фаз и подсоединение к 1 фазе электростанции. На каждой фазе нагрузка будет распределена равномерно.

Руководство по выбору: однозначно надо покупать трехфазный генератор, если в доме есть потребители одно и трехфазные одновременно, что часто бывает в частном жилье. Обычно на изделии есть розетка на 380 В и на 220 В, то есть им одновременно можно запитывать два типа приборов.

Заземление

Заземлить резервный источник надо обязательно — на корпусе возникает статический заряд. Потребуется соорудить отдельный контур заземления. Идеально, если есть возможность создать полноценную конструкцию, но также подойдет и простой способ. Потребуется металлический стержень 1.5–2 м, болт или хомут (металлический), мягкий медный провод (большого сечения от 4 мм²). Жилу присоединяют хомутом к штырю. Или же приваривают болт и крепят к нему. Стержень вбивают в землю, другой конец провода закрепляют на корпусе генератора.

Итак, представленные схемы помогут пользователю определиться, стоит ли собирать системы автозапуска, покупать АВР или же обойтись ручным запуском.

Самостоятельное изготовление АВР

Если вы приобрели генератор с электростартером, то можете самостоятельно автоматизировать процесс ввода резерва. Для этого необходимо подобрать схему, отвечающую особенностям вашей домашней сети. После этого купите все необходимые детали, с учётом мощностей потребителей.

Вам понадобится:

1. Универсальный контроллёр.
2. Контакторы (для самой простой схемы – не менее 2-х).
3. Электрический шкаф.
4. Трёхуровневый переключатель рабочих режимов.
5. Блок питания на 1 – 3 Ампера.
6. Автоматика для пуска/остановки двигателя генератора (если он не оборудован таковой).
7. Соединительные кабели, рабочие инструменты.

Этапы работы:

1. Установка шкафа. Выберите подходящее место для электрощита (желательно ближе к основному вводу).
2. Монтаж деталей. Размещайте все узлы так, чтобы был доступ ко всем контакторам и клеммам.
3. Подключение линий. Строго следуйте схемам и соблюдайте назначение клемм. Пользуйтесь обозначениями на крышках и корпусах приборов. Следите, чтобы провода не пересекались. В последнюю очередь присоединяйте провода ввода, разумеется, при отключённом вводном автомате.
4. После монтажа обязательно протестируйте работоспособность блока АВР.

Как правильно подключить генератор к сети дома

Подключение электростанции к домашней сети возможно несколькими способами. Популярным вариантом является подключение резерва сети через перекидной рубильник или пакетник.

Как подключить генератор к сети дома

Для случая автоматического подключения электростанции с автозапуском используют систему АВР (автоматический ввод резерва). Также возможно подключение различных бытовых приборов через удлинитель с несколькими розетками. В этом случае сечение кабеля удлинителя рассчитывается по суммарному току нагрузок.

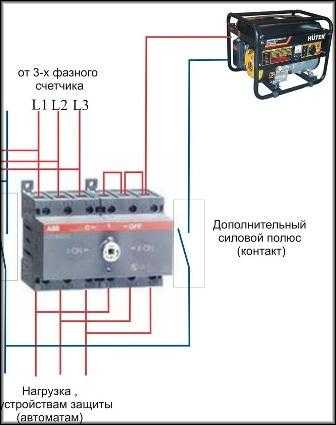

Установка перекидного рубильника

Самый простой способ подключения электрогенератора к дому — это установка перекидного рубильника или пакетного переключателя. Пакетный переключатель устанавливается на DIN рейку в электрощите дома. Рубильник ставят возле электрощита.

Внешнюю электрическую сеть подключают к верхним контактам рубильника, а нижние контакты используются для подключения кабеля от электростанции. На средние вывода подключают вход домашней сети. После монтажа и подключения перекидного рубильника одевают защитный корпус.

Подключение генератора через рубильник и автоматический ввод резерва (АВР)

Рекомендуется подключать рубильник после электросчетчика и до водного автомата. При исчезновении напряжения сети заводят генератор. После прогрева двигателя перекидной рубильник переводят в нижнее положение (на контакты, идущие к генератору). После появления сети, рубильник переводится в верхнее положение и заглушается электростанция.

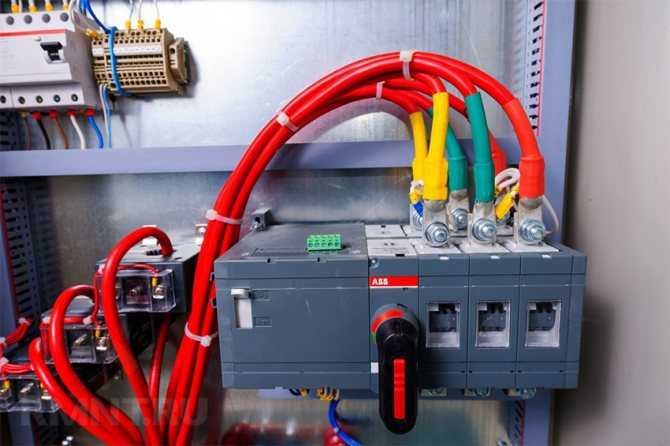

Подключение электростанции через АВР

Для автоматического контроля электросети и автоматический переход на резервный генератор, при исчезновении сети, существует устройство АВР с автозапуском электростанций. Система АВР контролирует электросеть и при ее исчезновении отключает магнитный пускатель от сети, включает автозапуск генератора.

При достижении генератором номинальных оборотов включается другой магнитный пускатель, который подключает домашнюю сеть к электростанции. При возобновлении сети, АВР отключает домашнюю сеть от генератора и подключает другой пускатель к внешней сети.

Подключение 3-х фазного генератора к трехфазной сети дома

Этот переход с резервного генератора происходит не сразу после появления сети, а с некоторой выдержкой времени, пока внешняя сеть не станет устойчивой. Для случая трехфазных сетей, рекомендуется устанавливать однофазный генератор, а к нему подключать все необходимые бытовые приборы и технику по отдельной резервной электропроводке с перекидным рубильником.

В частном доме АВР не всегда себя оправдывает, так как его приходится всегда контролировать. С таким же успехом можно пользоваться перекидным рубильником, а электростанцию запускать вручную. Пользоваться рубильником рекомендуется при редких пропаданиях внешней сети.

Заземление электростанции

В целях электробезопасности, в случаях пробоя напряжения на корпус генератора, требуется подключение заземления. Для электростанций можно сделать простой контур заземления. Отрезок стальной трубы, штырь или металлический стержень диаметром 20 мм и 1,5 метра в длину, забивают до конца в землю.

Заземление генератора

На конце заземлителя необходимо приварить болт для заземляющего проводника. В качестве проводника используют медный многожильный гибкий провод 4-6 мм², с наружной изоляцией.

Место установки электростанций должно быть выбрано с учетом пожарной безопасности, шумности, атмосферных осадков и температуры помещения.

Помогла вам статья?

ДаНет

Алгоритм №2 — ввод №1 неисправен

Напряжение на вводе №1 исчезло. AVR-02 видит, что на А1,В1,С1 напряжения нет, зато на А2,В2,С2 оно есть. Поэтому К5 переключается в позицию №11.

Далее U с ввода-2 поступает через 11 на 10 и потом вся схема повторяется как было рассмотрено ранее.

Только в этом случае происходит замыкание не К1, а К2. И соответственно катушки контактора КМ2.

При этом устройство следит за тем, чтобы напряжение на №13,14,15 отсутствовало. Дабы не получилось встречного включения питания (при залипании контактов и восстановлении эл.снабжения).

Если же напряжение хотя бы на одном из разъемов 13-14-15 есть, то катушка КМ2 никогда не сработает. Это и есть защита от встречного напряжения.

Электрическая схема ДЭС — подключение в разных режимах

В нормативных документах используют отличающиеся обозначения дизель-генератора на схеме. В большинстве случаев ДГУ представлен в виде окружности с размещенной внутри русской буквой «Г» или латинской «G» со значком переменного или постоянного тока.

Электрическая схема дизель-генератора позволит реализовать правильное подключение устройства к сети и нагрузке. На однолинейных изображают силовые линии, необходимые для соединения отдельных элементов.

Кроме обозначения ДГУ, на схеме отображены пульт управления установкой, АВР, коммутационная аппаратура обводного канала (байпаса), распределительный щит, к которому подключаются потребители.

Электрические схемы подключения ДЭС представлены в пакете эксплуатационной документации на каждую установку.

Подключение генератора. Варианты схем АВР для генератора

Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.

В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?

Казалось бы, что проще – поставить переключатель, и нет проблем.

1. Схема подключения генератора через переключатель

Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:

1. Не переключать под нагрузкой!
2. Правильно подобрать защиту и ток рубильника (переключателя).

Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.

Поэтому предлагаю рассмотреть второй вариант схемы:

2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.

Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.

Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.

Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.

Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.

Идём далее, совершенствуем схему АВР для автоматического подключения генератора:

3. Схема подключения генератора через реле и контакторы. АВР с усилением

Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.

Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).

Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.

Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?

Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

4. Схема АВР для генератора с электрической и механической блокировками

Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.

Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.

А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.

Ну а практическая схема автоматики, будет выглядеть так:

5. Схема АВР для подключения генератора с блокировками и защитами

Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.

Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.

Эту схему я и собрал, сейчас покажу как.

Схема ввода резерва с разрывом ноля

Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.

Так как основная сеть в 90% случаев выполнена с глухозаземленной нейтралью, а от генератора или ИБП идет с изолированной. Здесь объединять нулевой рабочий проводник от сети, с нулем от генератора нельзя.

Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.

Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.

За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.

Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.

Примеры подключения и возможные варианты

Итак, в общем, схема подключения генератора к сети дома выглядит примерно так:

Обратим внимание на то, что не указано расположение счетчика, поскольку сейчас в частном жилом секторе подавляющее большинство приборов учёта находятся вне территории участка с домом или дачей. Поэтому на приведённом рисунке счётчик находится за пределами схемы. Согласно такой схеме подключения генератора к сети дома, он может обеспечить резервное питание при переключении

Переключатель на схеме может быть:

Согласно такой схеме подключения генератора к сети дома, он может обеспечить резервное питание при переключении. Переключатель на схеме может быть:

• С полностью ручным управлением, перекидной рубильник с двумя или тремя положениями. Третье положение можно использовать при необходимости стабилизировать напряжение, в ситуациях неполного отключения.
• С полуавтоматическим управлением, когда используется реле отключения генератора при возобновлении питания от внешней линии. Полуавтоматы, обеспечивающие только пуск генератора, при отключении внешнего питания используются реже.
• С полностью автоматическим управлением, когда и старт, и остановка генератора производится в автоматическом режиме.

Собственно говоря, это весь диапазон вариантов как подключить генератор к сети дома, схема приведенная выше универсальна

Но, обратим внимание на то, что данная схема подключения генератора к сети дома не обеспечивает бесперебойного питания нагрузки. Поэтому давайте посмотрим на другую картинку:

Обратим внимание, что это максимально полный вариант обеспечения резервного питания частного дома. Почему полный? Такое подключение генератора к сети загородного дома позволяет:

• Обеспечить бесперебойное питание нагрузки;
• Обеспечить гарантированное питание нагрузки, даже в условиях длительного отключения (если есть запас топлива для генератора);
• Позволяет переключение в ручной режим управления резервом;
• Позволяет использовать резервное питание без использования ИБП (полезно в случае запланированных отключений, о которых энергетики обычно сообщают заранее);
• Позволяет получить гарантированно стабильное напряжение в случае скачков напряжения во внешней линии.

Кстати, эта схема позволяет защитить потребителя даже от суровых пиков вроде подачи 380В вместо 220. На этой схеме подключения генератора к сети дома, ИБП – источник бесперебойного питания, должен иметь расчётную ёмкость и время поддержания напряжения в зависимости от потребляемой мощности. Чаще всего (что намного дешевле) это расчётная мощность критически важных потребителей. Чтобы обеспечить питание именно важных приборов, придётся изменить схему включения линий в электрическом щитке.

АВР – автоматика ввода резерва может быть в любом исполнении. Наличие в схеме ИБП позволяет сэкономить на полной автоматике. В приведенной схеме подключения генератора к сети дома всё питание осуществляется через ИБП, отсюда и бесперебойность, и гарантированность. Примерно так обеспечивается питание ЦОД (центры обработки данных) с большим количеством серверов, непрерывная работа которых обязательна. Но снижение цен на автоматику и ИБП позволяет и в частном доме получить такое же надёжное энергоснабжение.

Общие принципы построения систем АВР

Системы, осуществляющие коммутацию источников электроснабжения, обозначаются аббревиатурой АВР – Автоматический Ввод Резерва. Принципы их построения одинаковы как для потребителей электроэнергии I, так и II категории.

• Ими должна обеспечиваться полная гальваническая развязка между двумя источниками электроснабжения – когда работает один, все фазные линии другого отключены от линии, питающей потребителя.
• Качество энергоснабжения от резервного источника не должно быть хуже, чем от основного. Как по количеству фаз, так и по номиналу токов, напряжения и мощности.

Обеспечение гальванической развязки

Самой распространенной схемой АВР, обеспечивающей простое и надежное переключение между источниками питания, является использование магнитных пускателей, имеющих два типа контактов: силовые и управляющие. Первые всегда нормально разомкнутые – при отсутствии электричества механическая связь между клеммами отсутствует. Вторые бывают как нормально разомкнутыми, так и нормально замкнутыми.

Это разделение позволяет, например, построить цепь так называемой блокировки, через которую подается напряжение на втягивающую катушку пускателя при отпущенной кнопке «Пуск». Этим свойством мы и воспользуемся для обеспечения гальванической развязки.

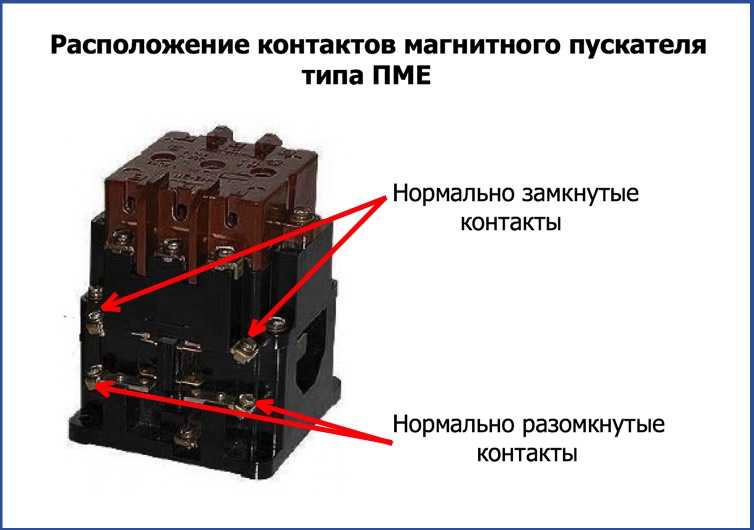

Для каждого источника питания берется по одному магнитному пускателю, силовые контакты которых рассчитаны на штатное значение силы тока и напряжения в сети потребителя электрической энергии. Входная группа каждого подключается к своему источнику питания – одна к линии электропередач, другая к выходу резервного генератора переменного тока, вращаемого дизельным или бензиновым ДВС. Выходные группы силовых контактов объединяются по принципу фаза к фазе.

Если линия трехфазная, то катушку соленоида магнитного пускателя – электрики ее называют «втягивающая» – лучше иметь ту, которая рассчитана на 380 вольт и включается между фазами. У ведущего контактора (он подключен к основной линии) втягивающая включается между двумя любыми входными фазами напрямую. Так решается задача определения напряжения в основной линии. Если оно отсутствует, то силовые контакты размыкаются.

Втягивающая ведомого контактора (тот, что подключен к резервной линии) подключается сложнее: первый контакт напрямую к одной из входных силовых клемм, а второй через нормально замкнутый дополнительный контакт ведущего магнитного пускателя – обычно они располагаются с обеих сторон корпуса, попарно с нормально замкнутыми. Также электротехнической промышленностью выпускается блок, в котором два нормально замкнутых и два нормально разомкнутых контакта. Он крепится на разъем, расположенный на верхней крышке корпуса магнитного пускателя.

Для случая, когда используются две независимые (подключенные к разным силовым подстанциям) электролинии, схема работает так:

1. Если в основной линии пропадает напряжение, то втягивающая катушка ведущего контактора обесточивается и его силовые контакты размыкаются.
2. Одновременно с этим его дополнительный контакт, к которому подключена одна из клемм втягивающей катушки ведомого контактора, замыкается.
3. На втягивающую катушку ведомого контактора подается напряжение, он срабатывает и замыкает силовые контакты. Потребителю подается энергия из резервного источника.
4. При появлении напряжения в основной линии ведущий контактор срабатывает, что вызывает обрыв в линии подачи напряжения на втягивающую катушку ведомого. Резервная линия отключается, а питание потребителя осуществляется от основной.

Выбор

Покупатель должен с самого начала определить, какие технические параметры для него — самые важные. Стоит присмотреться к таким показателям:

• Масса.
• Габариты.
• Мощность.
• Потребление топлива.
• Уровень шума.
• Длительность работы.

Автоматизация и цена вопроса — параметры, к которым тоже присматриваются

Это важно для тех, кто интересуется, как подключать генератор к сети дома, схема которой размещается на специализированных сайтах

Работа генераторов

По параметрам

Многие сначала ищут ответ на вопрос о том, сколько фаз должно быть у генератора для максимально удобной эксплуатации. Для этого нужно понять, какие электроприборы будут подключаться. Трёхфазные варианты допускают соединение как с одно-, так и с трёхфазными приборами. Однофазные сочетаются только с одним видом потребителей. Но это не означает, что модели с большим количеством фаз станут лучшими при любых обстоятельствах.

На каждой фазе максимальная нагрузка должна составить не более 30%. Значит, реально владельцы не смогут использовать больше трети от номинальной мощности, которой изначально обладает розетка. Например — номинальная мощность трёхфазного генератора равна 6 кВт. Значит, не более 2 кВт можно снять с обычной розетки на 220 В. Нагрузки всё равно требуется распределять по нескольким фазам при подключении однофазного генератора к трёхфазной сети дома.

Вам это будет интересно Все об подсветке потолка

Обратите внимание! Для мощности также проверяют параметры приборов, которые планируется подключать

При этом важно иметь запас хотя бы на 20-30%. Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много

Топлива тоже будет расходоваться слишком много

Иначе можно столкнуться с такими проблемами, как перегрузка и остановка работы. Топлива тоже будет расходоваться слишком много.

Работы по подключению

По типу

Выпускаются синхронные и асинхронные разновидности устройств. Выбор предполагает внимательное изучение характеристик каждой из существующих моделей.

Устройство сети

Асинхронные

Главная их проблема — неспособность воспринимать так называемые пиковые нагрузки. Хотя и эти приборы можно использовать для сохранения нормальных показателей по напряжению. Они подходят для совместной эксплуатации с техникой, чувствительной к перепадам по напряжению:

• Электронные устройства.
• Вычислительная техника.
• Медицинские приборы, поддерживающие бензиногенераторы.

Остаточная намагниченность ротора — главный источник энергии для таких приспособлений. Поэтому срок службы у асинхронных генераторов больше, чем у ближайших аналогов. Они не требуют применения систем с охлаждением, корпус агрегата полностью закрытый. Благодаря этому защита от пыли и влаги гарантирована в полном объёме.

Интересно! Асинхронный генератор невосприимчив к коротким замыканиям. Поэтому для сварочных аппаратов этот источник энергии — оптимальное решение. Но к перегрузкам подобные устройства могут быть весьма чувствительными. Поэтому запрещается их подключать к приспособлениям с первоначально высокими пусковыми токами.

Устройства с автозапуском

Синхронные

Качество тока в данном случае более низкое, если сравнить с предыдущим вариантом. Подходят, чтобы организовать аварийное питание при различных обстоятельствах:

• Офисы.
• Холодильные установки.
• Электрооборудование в дачах, загородных домах.
• Строительные объекты.

Есть у таких приборов и некоторые положительные качества:

• Устойчивость к кратковременным перегрузкам.
• Способность нормально переносить пиковые нагрузки, в том числе — при механической нагрузке.

Но защищённость от влаги с пылью и грязью хуже, чем у асинхронных конструкций. Ведь для охлаждения таким генераторам требуется пропустить через себя определённое количество воздуха. Синхронный генератор понадобится, если применяются приборы, работающие с реактивной нагрузкой. Тогда мощность будет меньше.

Перекидные рубильники

Фазность

О ней уже было сказано выше. Покупать трёхфазные генераторы стоит только при наличии в доме потребителя с соответствующими характеристиками. Если же все приборы однофазные — то и генератор выбирается такого типа. Это касается даже ситуаций, когда есть трёхфазная сеть, соединённая с домом.

Соединение с сетью

https://youtube.com/watch?v=QCtzlFM-QLY

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.
