Подключение фаркопа электрики на рено каптур

Особенности установки

Не могу сказать, что установка тягово-сцепного устройства в случае с автомобилем Рено Каптур сильно отличается от каких-либо других машин.

Производителем монтаж фаркопа предусмотрен, о чем вы можете узнать из технической документации.

Сам же процесс монтажа предусматривает несколько этапов:

• демонтируется задний бампер;
• в зависимости от модели ТСУ, может сниматься задний усилитель;
• находятся штатные крепежные отверстия;
• с помощью болтового соединения монтируется каркас;
• далее с каркасом соединяется сцепной шар, крюк от фаркопа;
• прокладывается проводка;
• выполняется подключение электрики;
• делается контрольная проверка работоспособности.

Скажу лишь, что блок согласования необходим для налаживания взаимодействия между световыми приборами машины и прицепа. В некоторых случаях этот блок не нужен.

Признаюсь честно, что в 2019 году подумывал над покупкой Рено Каптур. Но взвесил все за и против, и в итоге отказался от этой идеи. Возможно, когда-то изменю свое мнение.

Что же касается Renault Kaptur и фаркопов для него, то отыскать товар, имея в распоряжении артикул, довольно просто. Подключение я бы советовал доверить специалистам. Есть сервисы, специализирующиеся на продаже и установке ТСУ на разные автомобили. При этом не возникнет проблем с гарантией, вам точно не выпишут штраф. Главное убедитесь, что при покупке комплекта ТСУ он идет с электрикой, а розетка фаркопа соответствует вилке прицепа .

Подписывайтесь, оставляйте комментарии, рассказывайте о нас своим друзьям!

Источник статьи: http://pricep-vlg.ru/farcop/farkop-na-reno-kaptur/

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

• Подключение БСФ осуществляется к аккумулятору автомобиля;
• К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
• Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
• Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Источник статьи: http://pricep-vlg.ru/farcop/blok-soglasovaniya-farkopa/

Установка фаркопа Рено Каптур

Фаркоп – это специальное сцепное прицепное устройство, позволяющее быстро присоединить или отсоединить прицеп, устанавливается сзади автомобиля. Это тягово-сцепное устройство незаменимо при транспортировке не только прицепов, трейлеров но и снегоходов, любого транспорта в пределах допустимого веса. Внешне выглядит как крючок с шариком на конце, установленный на специальной балке, имеет крепящие и присоединительные элементы.

Относится к дополнительному оборудованию автомобиля. Кроме расширения функционала автомобиля, создает дополнительную линию безопасности автомобиля. Он примет на себя первый удар при наезде сзади. Выбирать фаркоп следует исходя из характеристик вашего автомобиля

Но важно не только правильно выбрать фаркоп, но еще и правильно выполнить установку фаркопа Рено Каптур

Где установить в Санкт-Петербурге:

Во многих машинах предусмотрены технологические отверстия для установки. Сложность монтажа, зависит от его конструкции. Общие принципы установки фаркопа Рено Каптур приблизительно одинаковы. Первый этап включает в себя подготовку для монтажа. Для этого нужно сначала демонтировать задний бампер с усилителем.

В зависимости от модели, может потребоваться демонтаж задних фар и, возможно, придется слегка переделать выхлопную систему машины. Следующий этап включает в себя непосредственно установку . Боковые кронштейны и балки крепятся к лонжеронам и с внутренней стороны багажника автомобиля. Затем монтируется электрика, устанавливается розетка, прокладываются кабели. Завершающий этап – установка бампера, усилителя и других снятых узлов автомобиля в обратном порядке.

Некоторые модели невозможно установить самостоятельно, требуется специальное оборудование, которое есть только в сервисах. Стоимость установки фаркопа Рено Каптур зависит от модели автомобиля и от того вида подключения электрики: с обычной электропроводкой или с подключением блока согласования.

Мы настоятельно советуем на заниматься установкой самостоятельно, а воспользоваться услугами профессионалов. При неправильном самостоятельном монтаже, в процессе эксплуатации может быть нанесен ущерб.

Надежно, быстро и грамотно все присоединить вы можете в наших автосервисах. На проведение данного вида работ наши сервисы имеют сертификат, на все работы выдается гарантия.

В нашем магазине вы можете приобрести подходящий для вашего автомобиля фаркоп и дополнительные модули к нему.

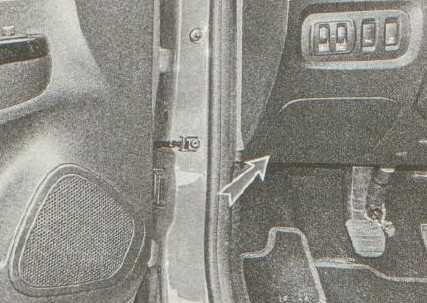

Блок с предохранителями в салоне

Он расположен с левой стороны за защитной крышкой внизу панели приборов.

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Схема

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

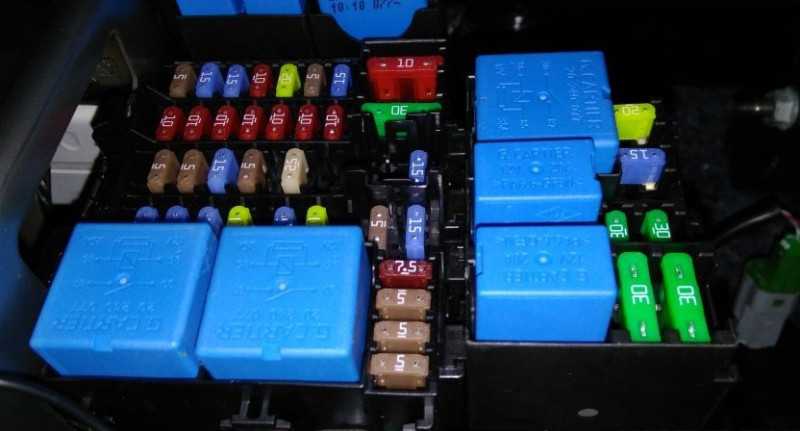

Описание предохранителей

p, blockquote 20,0,0,0,0 —>

F1	15A Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности
F2	15A Передний и задний стеклоомыватели. задний стеклоочиститель
F3	15A Обогрев передних сидений, аудиосистема
F4	10A Дневные ходовые огни
F5	5/20A Ближний свет фар
F6	5A Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя
F7	15A Звуковой сигнал
F8	10A Дальний свет (левая блок-фара)*
F9	10A Дальний свет (правая блок-фара)*
F10	10A Ближний свет (правая блок-фара)*
F10	25A Противотуманные фары/фары дневного ходового огня*
F11	10A Ближний свет (левая блок-фара)*
F12	10A Передние габаритные огни*
F13	10A Задние габаритные огни, фонари освещения номерного знака, подсветка приборов
F14	10A Сигналы торможения
F15	5A Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’
F16	5A Блок управления подушками безопасности
F17	15A Блок управления АКП, фонари света заднего хода, блок управления 4WD
F18	5A Насос усилителя рулевого управления
F19	25A Дальний свет фар. боковые указатели поворота, звуковой сигнал
F20	25A Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари*
F21	25A Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием
F22	30A Дополнительный блок управления электрооборудованием*. передний стеклоочиститель*
F23	15A Аудиосистема, блок управления системой навигации, диагностический разъем
F24	15A Блок управления электрооборудованием, цепи предохранителей F6. F34. F36
F25	15A Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием
F26	15A Указатели поворота, блок управления электрооборудованием
F27	20A Замки дверей, блок управления электрооборудованием
F28	15A Дополнительный блок управления электрооборудованием*, реле разгрузки*
F29	20A Дополнительная розетка
F30	15A Дополнительный блок управления электрооборудованием*, звуковой сигнал*
F31	5A Щиток приборов
F32	15A Прикуриватель
F33	7.5A Задний противотуманный фонарь
F34	5A Наружные зеркала с электроприводом
F35	5A Обогрев наружных зеркал
F36	5A Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP)
F37	10A Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой
F38	5A Блок управления 4WD
F39	30A Передний стеклоочиститель
F40	30A Стеклоподъемники задних дверей
F41	30A Стеклоподъемник двери переднего пассажира
F42	30A Электровенгилятор климатической установки
F43	30A Стеклоподъемник двери водителя
F44	Резерв
F45	15A Аудиосистема
F46	Резерв
F47	20A Обогрев заднего стекла

* В зависимости от комплектации

p, blockquote 21,0,0,0,0 —>

Обозначение реле

p, blockquote 23,0,0,0,0 —>

1. 35А — Разгрузочное реле 2
2. 35А — Реле электро вентилятора климатической установки
3. 35А — Реле стеклоподъемников задних дверей и переднего пассажира
4. 20А — Реле дополнительного оборудования
5. 20А — Разгрузочное реле 1
6. 35А — Реле блокировки задних стеклоподъемников
7. 20А -Реле блокировки двери водителя
8. 20А — Реле обогрева заднего стекла

Подключение электрики фаркопа на рено каптур

Приехал свеженький Renault Kaptur на установку и подключение фаркопа.

Установка железяки была произведена механиками.Бампер не снимался

Не резался.Выдавили заглушки какие то в карманах справа/слева и закрутили болты с гайками как я понял.Производитель фаркопа — не обратил внимание кто)). Электрику подключал я, через блок согласования, иначе в этом автомобиле никак.Блок согласования разгружает штатную электропроводку автомобиля от излишней нагрузки при подключении прицепа, избавляет от ошибок по цепям ламп, и предотвращает повреждение электроники автомобиля при замыкании электропроводки на прицепе.Блок согласования использовался Pandora TCM6, хотя можно любой по факту.Там 6 каналов (на 6 ламп, как раз для прицепа полный комплект)Есть возможность через CAN, может как Дастер2 и заработало бы…Но подключал по аналогу

Так понятнее и надежнее в данном случае.Т.е. входа высокоомные блока согласования к лампам авто.А выходы от блока согласования уже к розетке фаркопа

Электрику подключал я, через блок согласования, иначе в этом автомобиле никак.Блок согласования разгружает штатную электропроводку автомобиля от излишней нагрузки при подключении прицепа, избавляет от ошибок по цепям ламп, и предотвращает повреждение электроники автомобиля при замыкании электропроводки на прицепе.Блок согласования использовался Pandora TCM6, хотя можно любой по факту.Там 6 каналов (на 6 ламп, как раз для прицепа полный комплект)Есть возможность через CAN, может как Дастер2 и заработало бы…Но подключал по аналогу. Так понятнее и надежнее в данном случае.Т.е. входа высокоомные блока согласования к лампам авто.А выходы от блока согласования уже к розетке фаркопа.

В машине для электрики разобрал следующее.Снял полкуПорожек багажника (на клипсах, тянем вверх)Заглушку левого кармана (крышка большая с ручкой)Накладку между нижним и верхним пластиком (торкс на 20 и выдергиваем с клипс в центр багажника)Ни фонари ни бампер снимать не понадобилось.Под накладкой снятой нашей, над аркой колеса слева, жгут на клипсе.

От клипсы отрезаем жгут лезвием.Разматываем от изоленты.И поехали.К входам блока согласования идут следующие провода (прозваниваем, ибо есть одинаковые цвета в жгуте!)ВИТЫЕ ПАРЫ ТОНКИЕ НЕ ТРОГАЕМ(!)

Зеленый = стоп сигналГолубой = габаритыБелый = левый поворотникСерый = правый поворотникРозовый = задний ходКоричневый = задний противотуманный фонарь

Масса на шпильке внутри кармана, загляните, увидите там штатную.

Плюс питания там же в багажнике на полке в жгуте Красный Толстый.Однако чтобы в нем появилось питание, нужно взять предохранитель 20 ампер (формат мини)Открыть крышку предохранителей в салоне слева снизу (выдергиваем на себя, там клипсы, подхватываем пальцами снизу)И вставить его справа (фото приложил, взял с драйва) где указано на фото стрелкой (на фото 10 ампер красный, у нас будет желтый)

Само собой использовал контрольку светодиодную для проверки сигналов.

Провод выводил через заглушку в левом кармане.Не вынимая ее пробил шилом, расширил до нужного диаметра и продел через полученное отверстие провод в гофре.После подключения и проверки, залил место прохождения проводки в заглушке герметиком.

Блок разместил на стойке вертикальной под полкой.В ней есть пара отверстий.Как раз к одному за ушко прикрепил блок стяжкой, а к другому прикрепил жгут проводов.

Всё тщательно изолируем и предотвращаем перетирания о грани металла, огибая жгут стороной или применяя гофру.

Главные стадии процесса

Внешний вид установленного прицепного устройства

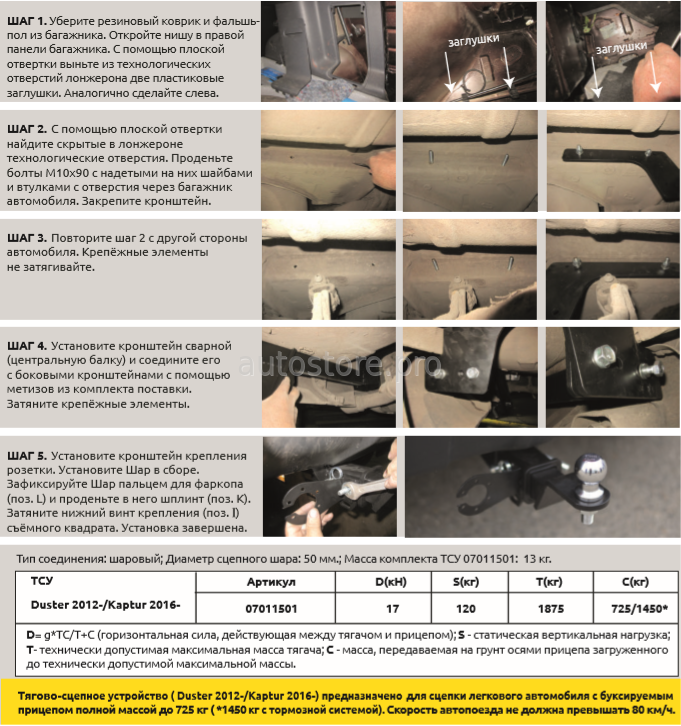

Крепим балку

Перед монтажом загоните автомобиль на смотровую яму, застопорите стояночным тормозом и упорами под колесами.

Так выглядит покупное устройство Начинаем с монтажа балки фаркопа, которая крепится к задней части кузова вашего Дастера. Устанавливается она на лонжероны в специальных отверстиях, которые предусмотрительно закрыты заглушками.

Место установки – вид снизу

Нам потребуется вооружиться отверткой, парой ключей с головками 17 и 19, фаркопом и комплектацией по его подключению. Боковые кронштейны фаркопа соединяются с лонжеронами болтами с гайками. Прежде времени крепеж затягивать не стоит.

Используйте для крепления только идущие в комплекте элементы

Основная инструкция по проведению работ будет примерно следующей:

Берем балку фаркопа (ТСУ) и крепим ее к боковым кронштейнам. Если требуется, балку нужно протянуть назад по ходу автомобиля. Сцепной шар располагайте обязательно вдоль продольной оси транспортного средства.

Установка балки под задним бампером

• Перед тем, как производить затягивание крепежа, промажьте все отверстия и болты смазкой.
• Сцепной шарик крепим к кронштейнам.
• Можно возвращать на место термозащиту, запасное колесо и глушитель.

Остается установить сцепной шар

Электроработы

Подключение электрической части к основной электропроводке машины несколько сложнее. Сначала отключаем питание от аккумулятора. Нам потребуется отыскать соединительные клеммы задних бортовых огней. Для этого нужно проложить шлейф с проводкой в багажник от штепсельной розетки.

Подключение проводов следует производить только при отключенной АКБ С подключением розетки прицепа не должно возникнуть никаких сложностей, поскольку вся проводка фаркопа соответствует основной. Провода от розетки заводятся в багажник. Их концы фиксируются в клеммном жгуте и подсоединяются к штатному разъему. На площадке фаркопа розетка закрепляется несколькими шурупами.

Подключение проводов следует производить только при отключенной АКБ

К сегодняшнему моменту комплектация таких наборов для тягово-сцепных устройств выполняется гораздо качественней, чем раньше, как и изготовление наклеек на фары. Как правило, каждый комплект оснащен достаточно подробной инструкцией по монтажу ТСУ. Пара заглушек для двух жгутов предусмотрена конструктивно в багажнике. К тому же, те клеммы, что входят в состав комплекта в полной мере отвечают штатным.

Штатную проводку резать не нужно – все можно подключить более цивильно

Подключение электрической цепи к багажнику автомобиля

Подключение электрической цепи к багажнику автомобиля позволяет использовать его для подключения различных устройств, таких как фаркоп, задние фонари или другие электрические устройства. Процесс подключения достаточно прост и можно выполнить самостоятельно, если вы имеете основные навыки работы с электричеством.

1. Подготовьте необходимые инструменты перед началом работы. Вам понадобятся отвертка, кримпер, электрическая изолента и провода соответствующей толщины.
2. Определите точку подключения. В большинстве случаев, точка подключения для электрической цепи багажника находится в задней части автомобиля, возле багажной двери. Прежде чем приступить к подключению, убедитесь, что электрическая цепь автомобиля отключена.
3. Снимите обшивку багажника. Для этого необходимо использовать отвертку или другие инструменты, чтобы разобрать панель и получить доступ к проводам и разъемам.
4. Найдите соответствующие провода и разъемы в багажнике. Обычно они обозначены цветами (например, красный и зеленый). Следуйте инструкциям, прилагаемым к вашему устройству, для определения правильных проводов.
5. Перекройте провода и используйте кримпер для соединения проводов вашего устройства с проводами автомобиля. Убедитесь, что соединения прочные и надежные.
6. Используйте электрическую изоленту, чтобы обернуть провода и защитить их от повреждений и короткого замыкания.
7. Соберите обратно обшивку багажника, убедитесь, что все детали на своем месте и крепко закреплены.
8. Подключите электрическую цепь багажника к аккумулятору автомобиля с помощью проводов и разъемов. Убедитесь, что все соединения надежно закреплены и изолированы.
9. Проверьте работоспособность электрической цепи, включив устройство, подключенное к багажнику. Убедитесь, что все функции работают должным образом.

Подключение электрической цепи к багажнику автомобиля может потребовать некоторой дополнительной работы, в зависимости от конкретной модели автомобиля и нужного вам функционала. Если вы не уверены в своих навыках или не имеете достаточного опыта, лучше обратиться к профессионалам для выполнения данной работы.
