Карданчик рулевого вала: неполадки и починка

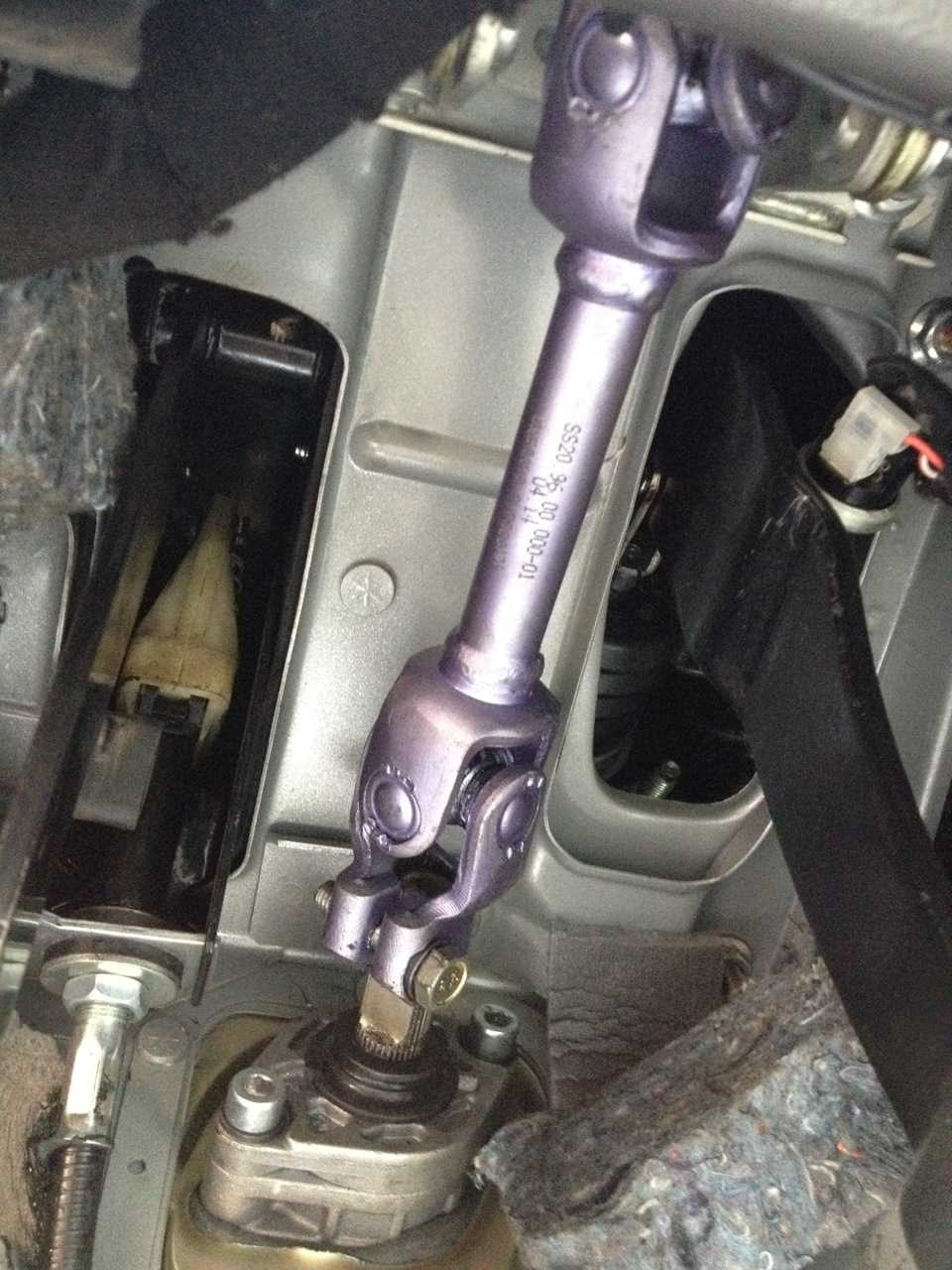

Рулевой вал SS20 для ВАЗ (карданный вал промежуточный)

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок.

Применяемость

• ВАЗ 2113-2115
• ВАЗ 2110-2112
• ВАЗ 1117-1119 (ЛАДА Калина)
• ВАЗ 2190-2191 (ЛАДА Гранта)
• ВАЗ 2192, 2194 (ЛАДА Калина 2)
• Datsun mi-DO, Datsun on-DO
• ВАЗ 2170-2172 (Лада Приора с ЭУР)

Преимущества использования рулевого вала SS20 в автомобилях ВАЗ

• бесшумная работа — карданное соединение с упругими втулками не имеет люфта и поэтому не стучит;
• легкое вращение и отсутствие заеданий обеспечивается наличием качественной смазки и высокими антифрикционными свойствами втулок карданчика;
• упругие втулки кардана имеют достаточную прочность, не сминаются и имеют минимальный износ, что обеспечивает высокий ресурс.

Гарантия

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

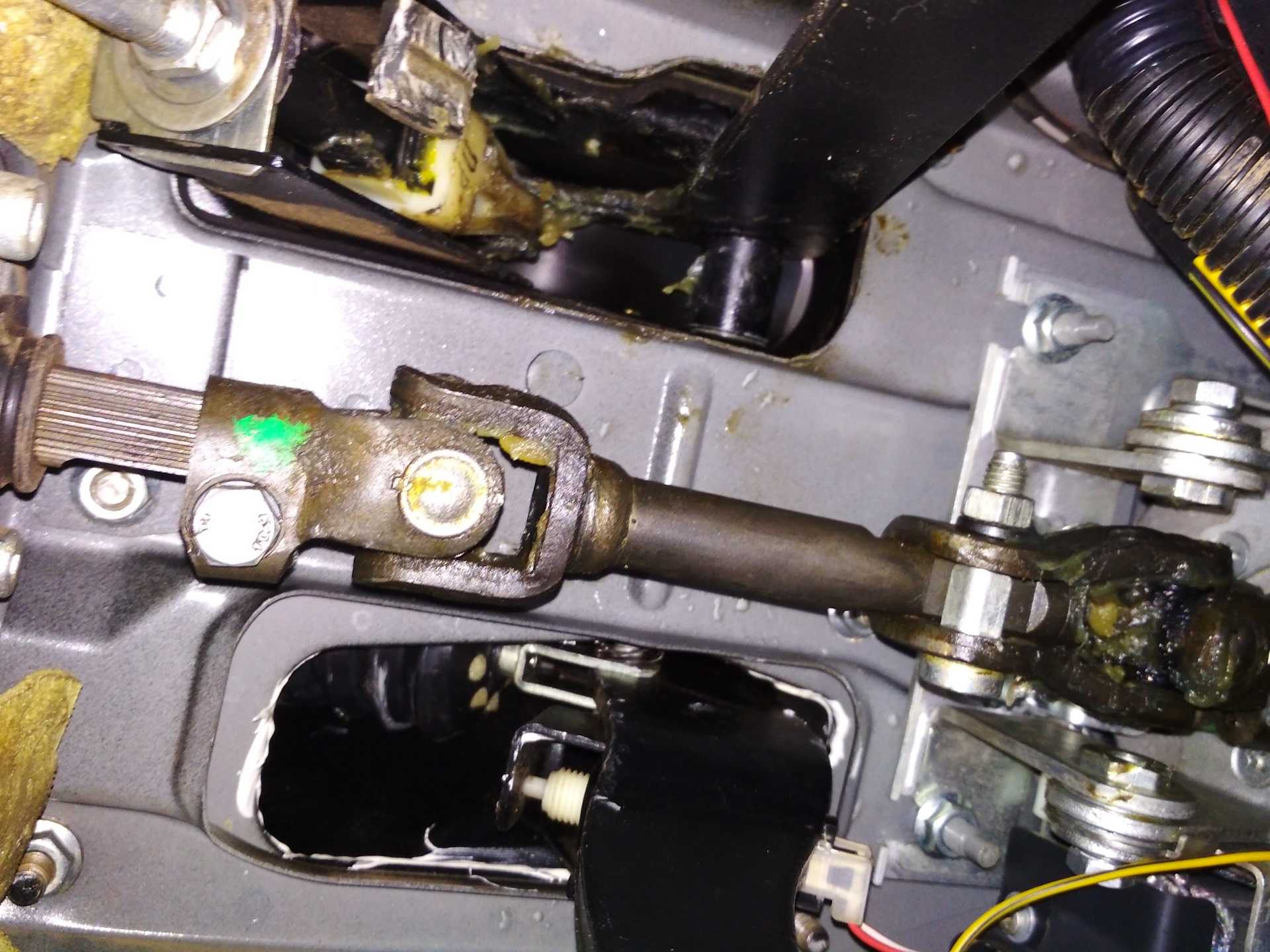

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер для уменьшения вибраций и ударов, передаваемых на руль.Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания SS20 предлагает по 2 модификации рулевых валов на каждый автомобиль:

• для моделей ЛАДА Приора, ЛАДА Калина и ЛАДА Гранта это две модификации: первый вал с цельносварной конструкцией и модификация с разъемом в центральной части — вал составной конструкции.
• для моделей ВАЗ 2110 и 2113 это модификации с резиновым демпфером как в заводской конструкции и вторая модификация — цельносварной вал, из конструкции которого исключен демпфер;

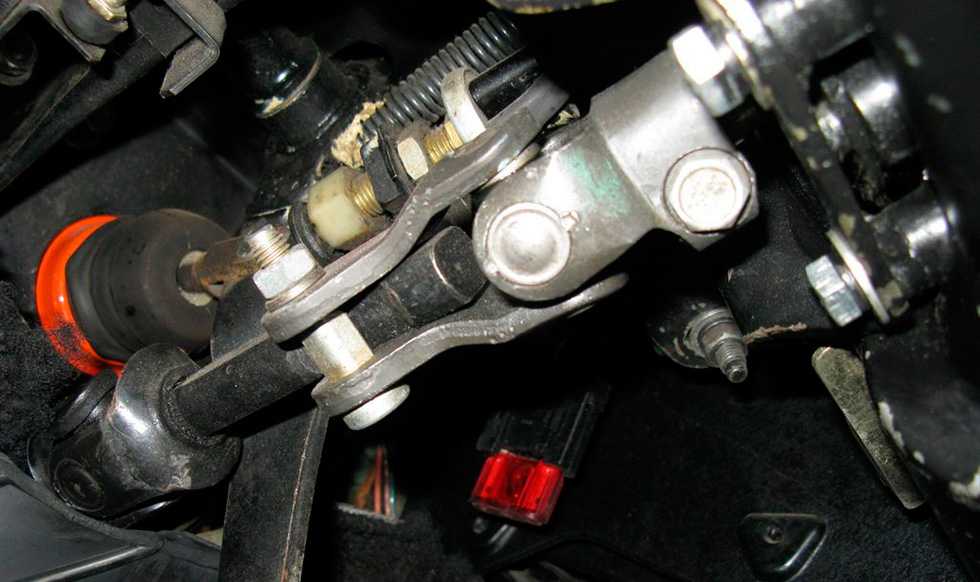

Вал с резиновой муфтой обеспечивает упругое гашение толчков от рулевого механизма и стандартную управляемость.

Вал цельносварной и вал составной конструкции — обеспечивают более точное и четкое управление автомобилем.

Вал составной конструкции легко устанавливается на автомобиль, и не требует снятия рулевой рейки. Это исключает необходимость использования подъемников и другого специализированного оборудования. Установка вала составной конструкции на автомобиль может быть выполнена на ровной площадке с использованием минимального набора инструментов.

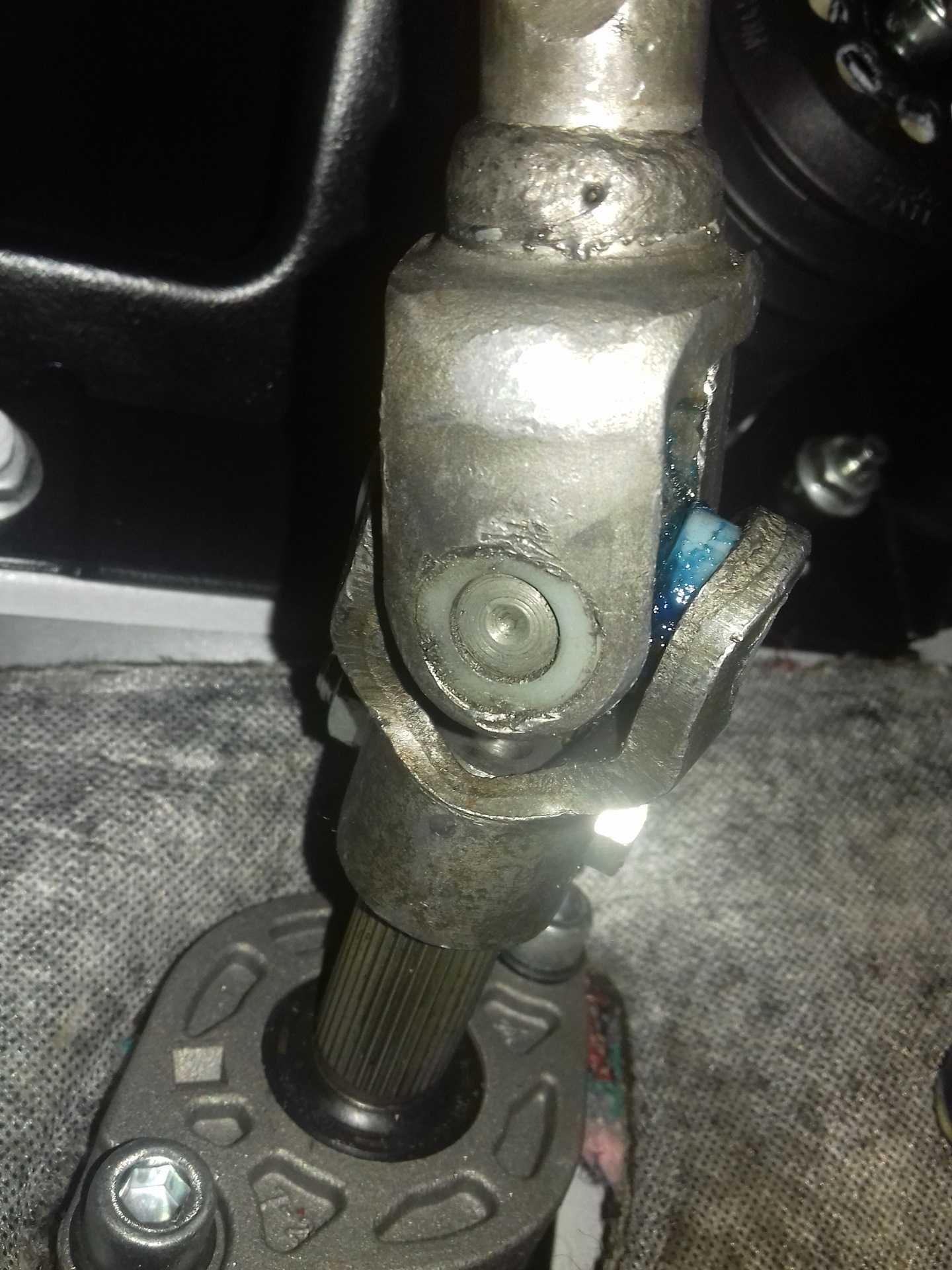

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Легкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Диагностика рулевого карданного вала

На своём автомобиле Вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

1. Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.
2. Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе — не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).

Процедура самостоятельной замены крестовины рулевого вала

Замена проходит в несколько этапов:

1. Приподнимаем автомобиль над землей при помощи подъемника или закатив в яму, но можно обойтись и поднятием передней части авто.
2. Выставляем рулевое колесо под прямым углом и фиксируем, а также фиксируем руль, во время замены не желательны движение колес и руля.
3. Для доступа к рулевому валу снимаем левое (правое) колесо. Идем в салон и выкручиваем крепежный болт, после легкого усилия рулевой вал должен сойти с рулевого колеса.
4. Под автомобилем аккуратно снимает верхний и нижний кожух, проверьте количество грязи на крестовине и кардане рулевого вала, далеко не во всех автомобилях они защищены пыльником (покупка и установка такой резинки обойдется в 100-200 руб.).
5. Находим и выкручиваем болт на крестовине, возможно, придется воспользоваться WD-шкой. После того как болт откручен рулевой вал должен легко сойти с рулевой рейки.
6. Тянем вал вниз и вытаскиваем. Часто механизм крестовины ржавый и грязный, первым делом, необходимо будет отмыть его.
7. Для развальцовывания понадобиться звездочка соответствующего диметра, фиксируем вал в тисках.
8. При помощи головки (предположительно 8-ки) выбиваем крестовину вначале в одну сторону (снимаем стаканчик подшипника), и в другую сторону (также снимаем стаканчик).
9. Затем берем новую крестовину и вставляем в таком же порядке – заводим вначале одну сторону, а затем другую, запрессовываем при помощи тисков (но не слишком туго, металл может помяться).
10. Оба стаканчики выравниваем и завальцевываем зубилом и молотком.

Конечная процедура сборки не отличается от разбора – главное сохранить порядок. Итак, мы произвели замену крестовины рулевого вала, если все сделано верно – то управляемость будет лучше отзываться на Ваши усилия.

Заметили, что при езде по неровной дороге (например, гравию) на руль сильно передается вибрация. Также возможно появление стука, но гремит не рулевая рейка. Возможно причина дребезга в люфте рулевого вала. Решить проблему предлагается при помощи простой доработки, которая использовалась еще на автомобилях ВАЗ 2108-15.

Стуки и дребезг появляются из-за зазоров в сопряженных деталях. Чтобы их исключить следует вставить резиновый кубик (размерами 22х22х22 мм) в карданное соединение промежуточного рулевого вала. Вырезают его из резинового отбойника задней подвески «классики».

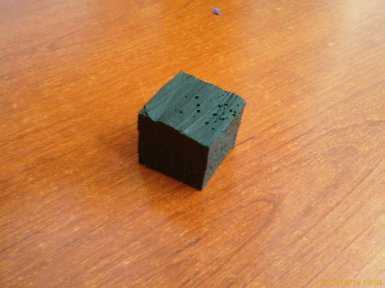

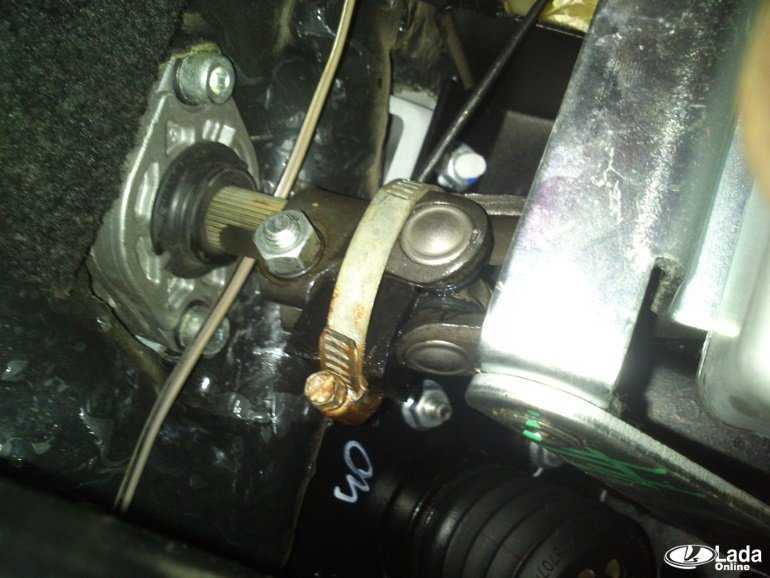

Для установки резиновой детали в рулевой вал ничего снимать не требуется, просто залазим под панель и ищите соединение над педалью тормоза. Чтобы засунуть кубик в узкое пространство потребуется смазать его (например, WD-40) и воспользоваться хомутом или домкратом.

Для владельцев моделей Лада Гранта и Калину с ЭУР есть альтернатива этой доработке – установить карданный вал рулевого управления без стука (каталожные номера: 11186-3422092-00, 21230-3401085-00). Напомним, в некоторых случаях причинами стука устраняется при помощи подтягивания рулевой рейки или болта рулевого вала. А вы сталкивались с такой доработкой? Какой эффект вы ощутили после установки резинового кубика?

Устраняем стук рулевой рейки Лады Гранта

Установка тральчатаой пружины

Заметил, что при езде по гравию или щебню 60-70 км/ч начала постукивать (еле слышно, но все же) рулевая рейка. Этот стук особо пока не напрягает, но решение проблемы начал искать заранее. Обратился как обычно, к великому и могучему…интернету. Основная причина стука — так называемая «тарельчатая пружина». Родная стоит не совсем удовлетворительного качества и со временем под воздействием нагрузок она плющится. Рекомендуют установить тарельчатую пружину СС-20. Спросил у консультанта пружину для рулевой рейки ВАЗ 2110 нового образца (она одинаковая с грантовской и калиновской), тот мне подает коробочку и на ней написано «Тарельчатая пружина СС-20». Я вскидываю на него удивленно глаза, а тот говорит: самая лучшая, мол.

Фото тральчатой пружины:

Ставится она со стороны салона. Там 2 болта под шестигранник.

Стук стал постепенно расти и это уже начинало раздражать. К тому появилось эле заметное дребезжания чего-то металлического впереди автомобиля (дребезг был слышен только на кочках и то еле-еле, просто я привык прислушиваться к любым стукам-брякам автомобиля и легко его уловил). Со временем дребезг стал нарастать, но понять, что именно дребезжит я никак не мог: перетряс всю подвеску, проверил все подушки двигателя, трапецию КПП, рычаг КПП, просмотрел все трубки, защиту двигателя и многое т.д. — ничего не дребезжит и подобных звуков издавать не может (уж очень специфичен звук).

Но пройдя 10000км у меня завыла коробка передач, начало закусывать дифференциал пришлось срочно сменить КПП на абсолютно новую. Решив, что этот дребезг идет именно из КПП полагал, что ее замена решит проблемку. Но УВЫ, с новой КПП дребезг остался. Что же может издавать такие звуки? С этим вопросом я обошел кучу форумов, каждый предлагал собственные пути ее решения, вплоть до маразма. Все оказалось безрезультатно. Решил просто забить на этот звон.

Но тут меня окончательно добил дребезг в рулевой рейке при преодолении неровностей. Уже было настроился на замену рулевой рейки и мысленно прощался с 4500р., как вспомнил про купленную мной полгода назад тарельчатую пружину СС 2. Решил попытать, так сказать, счастье и установить ее (хуже точно не будет).

Почему может сломаться карданчик?

Самая распространенная причина — постоянная эксплуатацию автомобиля на неровных дорогах, езда по колдобинам и выбоинам. Во время такой тряски большая нагрузка приходится именно на эту подвижную деталь.

Второй причиной может быть протечка масла из-за протекающего сальника. Из-за масла задубевает уплотнительное кольцо http://podshipnik-mo.ru/koltsa-uplotnitelnyye, между сальником и штоком появляется щель. Либо же на соединении карданного вала нарушается зеркало, на штоке появляются различные шероховатости и заусенцы. В таком случае шлицы придется менять или зачищать шкуркой (но это временное средство борьбы).

Добро пожаловать! Карданчик кулисы – это его так принято называть в народе, на самом же дело он называется «Шарнир тяги привода управления коробки передач» вот как то так, благодаря нему осуществляется и переключение передач, вернее не благодаря нему а благодаря вашим рукам, то есть в тот момент когда вы берётесь за ручку КПП и переключаете её, посредством тяги которая идёт от самой кулисы на коробку и включается следующая передача, а карданчик является посредником в этом деле и помощником в переключении передач, вить если карданчик будет сильно деформирован то переключить передачу вы просто не сможете, или же переключите но с большим усилием и не факт то что включится именно та передача а не какая ни будь другая.

Примечание! Для того чтобы поменять данный шарнир (В дальнейшем будет так его называть), вам нужно будет запастись инструментами в которые будут входить: Гаечные ключи и накидные ключи (Что для вас удобней), а так же понадобится отвёртка и резиновый молоток (Если у вас есть такой, если нет тогда берите обычный)!

Где находится карданчик кулисы? Его вы сможете увидеть только если подберётесь под днище автомобиля и отведёте пыльник (Указан красной стрелкой) который его защищает в сторонку, для примера смотрите фотографию чуть ниже, на которой синей стрелкой указано местонахождение этого самого шарнира:

Когда нужно менять карданчик кулисы? Его меняют по мере износа, а именно при его износе передачи могут включаться не правильно к примеру вы включаете первую скорость а у вас включается задняя вместо неё, а так же данный шарнир многие автовладельцы заменяются этим же шарниром но только от калины, да действительно шарнир от калины не имеет не какого люфта, в связи с этим передачи включаются чётко и сам ход рычага КПП становится меньше чем если взять к примеру стандартный шарнир от ВАЗ 2110, но есть одно но!

Всё дело в том что Калиновский шарнир не имеет люфта а значит и усилие на коробку он будет больше возлагать, кроме того из-за того что нету люфта у шарнира от калины то вся вибрация которая идёт от коробки будет доходить до ручки КПП в отличие от родного шарнира от которого вибрации будет идти на ручку гораздо меньше.

Примечание! Кой что ещё скажем про шарнир от калины, если у вас коробка уже давно не ремонтировалась и время от времени при езде выбивает передачи (Выбивать передачи может из-за сильно изношенных зубьев шестерён и из-за изношенных вилок которые отвечают за включение передачи), то не рекомендуется ставить Калиновский шарнир на вашу машину, потому что как уже было сказано ранее он больше передаёт нагрузку на коробку и в связи с этим она у вас очень быстро выйдет из строя, поэтому будьте аккуратны!
