Регулировка сцепления нексия

Регулировка свободного хода педали сцепления Дэу Нексия

Удалите оправку и можете приступить к установке коробки переключения передач. Все действия по замене завершены, теперь вам только остается проверить, как работает новое сцепление. Как проверить работу замененного сцепления и отрегулировать ход педали? Чтобы оценить техническое состояние и эффективность работы сцепления, необходимо произвести проверку хода педали сцепления.

Именно в этот момент положение педали сцепления происходит начальное касание маховика с ведомым диском сцепления. Величина этого ХХ педали должна быть не менее 25мм и не более 60мм.

Определения общего состояния узла сцепления: Этот тест позволит выявить проблемы с регулировкой привода сцепления, наличие воздуха в системе гидропривода, или коробление ведомого диска сцепления. Свободное и легкое включение говорит о нормальной работе всего узла.

Треск, даже легкий, в шестернях КПП говорит о наличии проблем, которые надо решать. Еще одно определение общего состояния узла сцепления: Этот тест так же позволит выявить наличие воздуха в системе гидропривода, коробление ведомого диска и косвенно состояние КПП. В этот момент будут слышны и чувствоваться рукой звуки треска шестерен, которые НЕ входят пока в зацепление, но уже трутся зубьями друг о друга. Повторяю, нажимать нужно нежно, чтобы треск шестерен был легким, иначе покрошите зубья шестерен.

Теперь рассмотрим два регулируемых параметра привода сцепления.

Параметр полного хода педали сцепления. Он определяется арифметической разностью, полученной в результате измерения расстояний от нижней дуги рулевого колеса до центра: Предварительно нужно ослабить контргайку, а после окончания регулировки снова законтрить её. Нажимать нужно до конца так же, как это вы делаете в повседневной жизни, иначе измерянные значения и регулировки будут не правильными, а толку от затеи не будет.

Есть правда и вредные привычки немного не дожимать педаль сцепления, но от них надо избавляться. Параметр свободного хода педали сцепления. При этом тесте нажимать педаль нужно рукой, чтобы более четко определить начало появления сопротивления перемещению педали.

Сцепление у Нексии довольно мягкое и ногой этот момент можно не поймать. Предварительно нужно ослабить контргайку на штоке, а после окончания регулировки снова законтрить её.

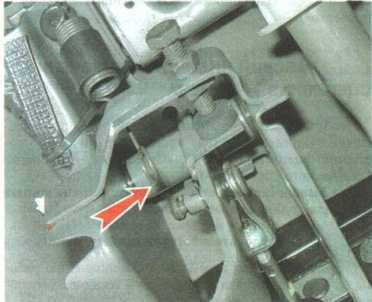

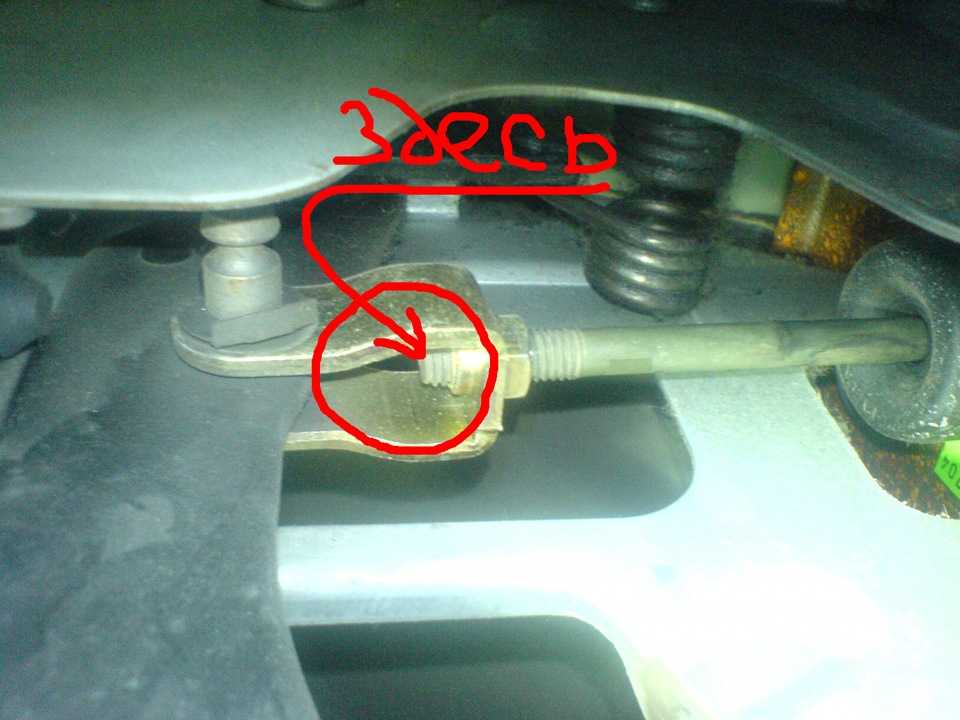

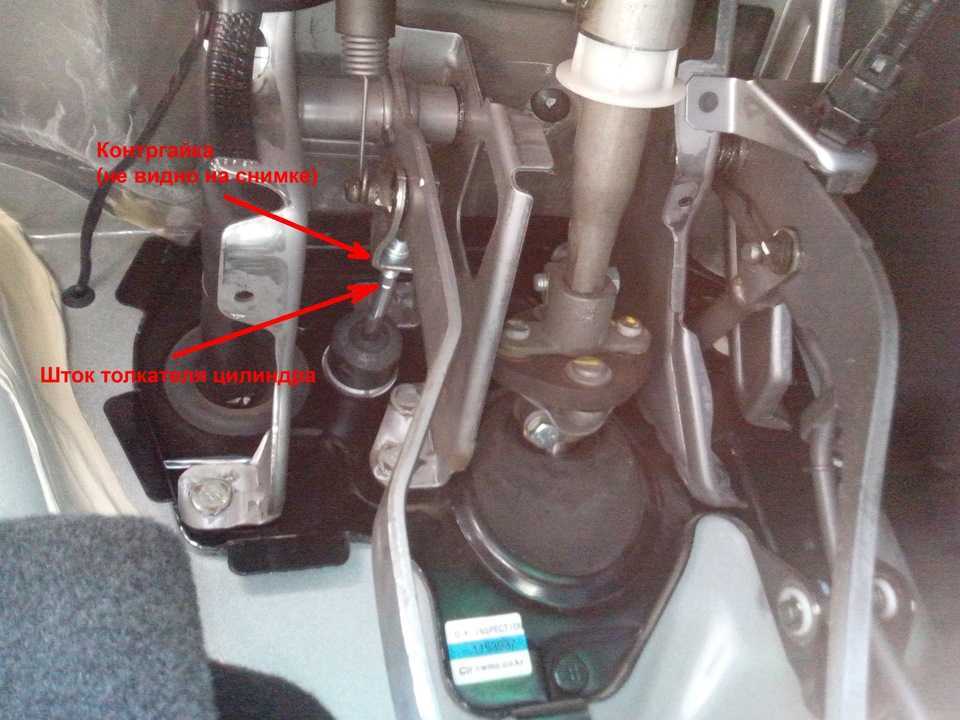

Шток будет вкручиваться, или выкручиваться в зависимости от необходимости в вилочку, которая шарнирно связана с рычагом самой педали сцепления.

Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.

Кроме того, несмотря на то что выжимной подшипник и расчитан на работу в режиме постоянного вращения, при нажатой даже чуть-чуть педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии например, в пробках.

Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо ремонтировать.

Если причина заедания — смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков Заедание в механизме привода сцепления Замените деформированные детали.

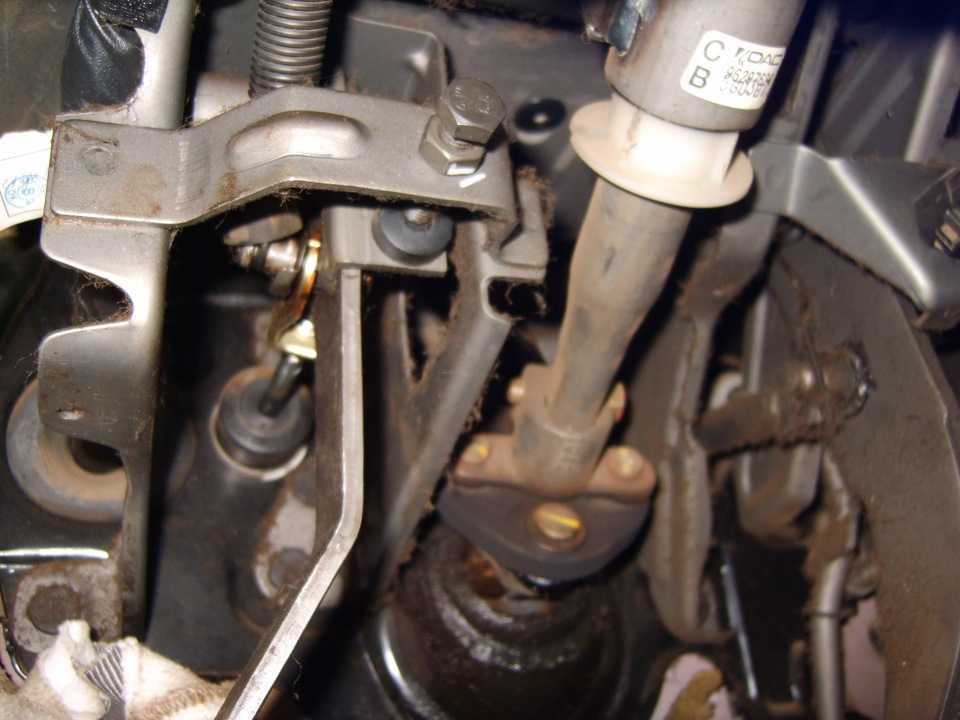

Чтобы измерить полный ход педали сцепления, измерьте расстояние от накладки педали до рулевого колеса, не нажимая на педаль. Нажмите на педаль до упора и повторите измерение.

Разница между двумя измерениями и есть полный ход педали сцепления, номинальное значение которого составляет мм. Если ход педали отличается от номинального, его необходимо отрегулировать. На автомобилях с гидроприводом ослабьте на педальном узле затяжку контргайки ключом А и вращением болта ключом Б добейтесь требуемого значения полного хода педали. Чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления.

Номинальный свободный ход педали сцепления мм. Если свободный ход педали отличается от номинального, отрегулируйте длину штока главного цилиндра сцепления.

голоса

Рейтинг статьи

Поэтапная инструкция по замене сцепления на Дэу Нексия

В каких случаях следует менять?

На автомобилях Дэу Нексия установлено однодисковое сухое сцепление (СЦ), в центре которого находится диафрагменная пружина. Нажимной диск размещается в специальном кожухе, прикрепленный к маховику с помощью болтов крепления. Ведомый диск надет на шлицы первичного вала КПП и находится между нажимным диском и маховиком.

Ремкомплект для Дэу Нексия

В конструкцию гидравлического привода отключения СЦ входит два цилиндра: главный и рабочий, трубопровод и педаль сцепления (ПС). Шток СЦ соединяется с ПС с помощью пальца и вилки штока. Кроме того, главный цилиндр соединен трубкой с бачком, расположенным на передке. В гидропривод залита тормозная жидкость.

Замена сцепления может понадобиться, когда обнаружены следующие неисправности:

• рывки при работе КПП;
• при переключении передач слышаться посторонние шумы;
• сцепление «пробуксовывает», не до конца включается.

Замена устранит недостатки.

Подготовка замены

Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.

Необходимые инструменты

Из инструментов для проведения процедуры нужно приготовить:

• ключ на «11», удобнее будет воспользоваться торцевой головкой;
• монтажную лопатку;
• отвертку;
• динамометрический ключ;
• набор инструментов для демонтажа КПП;
• оправу для выполнения центрирования.

Оправку можно изготовить самостоятельно, согласно следующему чертежу.

Вид оправки для центрирования

Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.

Этапы

Процесс замены состоит из следующих этапов:

1. Сначала необходимо снять коробку переключения передач (КПП).
2. Перед снятием КПП нужно снять оба вала привода передних колес.
3. Демонтировать аккумулятор.
4. Затем необходимо слить масло с коробки передач.
5. Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону.
6. Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика.
7. Затем следует снять опору силового агрегата.
8. Теперь демонтируется КПП.

Снимаем коробку передач

• Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка.
• Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался.
• Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.

  Выкручиваем крепежные болты Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск.





















• Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей.
• Далее нужно нанести тугоплавкую смазку на шлицы ступицы.
• Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.

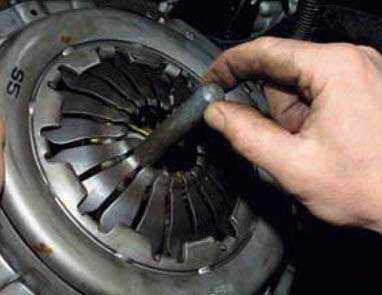

  Вставляем оправку для центрирования

• Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений.
• При монтаже ведомого диска, надпись должна быть развернута к маховику.
• Далее можно удалять оправку и устанавливать КПП на прежнее место.

На этом замена сцепления на Дэу Нексия закончена. Для продолжительной и безотказной работы сцепления, не следует держать ногу все время на ПС. Эта привычка обычно появляется при обучении вождению, так как многие боятся не успеть отключить сцепление, когда останавливается автомобиль. Мало того, что при этом быстро устает нога, когда ПС немного отжата, ведомый диск дает пробуксовку, что приводит к преждевременному износу.

Выжимной подшипник также подвержен при этом повышенной нагрузке, поэтому увеличивается и его износ. Если нужно долго стоять в пробках, лучше поставить автомобиль на нейтралку.

В этом видео рассматривается замена сцепления на примере автомобиля Дэу Сенс.

Когда нужна и как выполняется замена вилки сцепления

Прежде всего, если вилка сцепления выходит из строя, нормально ездить на автомобиле не получится, так как сцепление попросту не будет работать. Добраться до места ремонта конечно можно, зная, как ехать без сцепления. Однако о нормальной эксплуатации ТС с подобной поломкой речь не идет.

Сцепление фактически связывает двигатель и КПП, причем указанная связь может быть прервана путем нажатия на педаль сцепления в салоне. Прерывать передачу крутящего момента от мотора на коробку необходимо для переключения передач. Также сцепление снижает ударные, вибрационные и другие нагрузки, защищая двигатель и КПП.

Однодисковое сцепление состоит из таких основных элементов:

• нажимного и ведомого диска;
• выжимного подшипника и его муфты;
• диафрагменной пружины;
• вилки сцепления;

Если просто, одна сторона сцепления в сборе крепится к маховику двигателя, а с другой стороны через шлицевое соединение подсоединен вал КПП. Такое сцепление всегда замкнуто (диски прижаты друг к другу). При этом для размыкания сцепления (фактически, разводки нажимного и ведомого диска) используется привод выключения сцепления.

Так вот, после нажатия на педаль сцепления в салоне, усилие передается на привод сцепления, в результате чего происходит перемещение вилки сцепления. Указанная вилка, в свою очередь, передает усилие на выжимной подшипник, который смещается, оказывая воздействие на лепестки диафрагменной пружины нажимного диска (корзины сцепления).

Лепестки пружины прожимаются, наружный край корзины отодвигается от нажимного диска, также отжаться ему помогают тангенциальные пружины. В результате диски размыкаются, крутящий момент от мотора не передается на коробку. После того, как водитель отпускает педаль сцепления, диафрагменная пружина оказывает усилие, нажимной и ведомый диски смыкаются, момент снова передается от маховика и передача крутящего момента на коробку возобновляется.

В случае, когда сцепление автомобиля плохо отзывается на нажатие педали, не следует исключать проблемы с вилкой. На начальном этапе можно выполнить регулировку свободного хода вилки сцепления, однако нужно помнить, что это временная мера. Через небольшой промежуток времени сбои в работе механизма включения/выключения сцепления снова проявятся.

Если сцепление не изношено, а также нет шума и вибраций при его работе, а также никаких других нареканий не вызывает привод сцепления, тогда источником проблем часто оказывается именно вилка. Как правило, на вилке появляется трещина, после чего элемент активно повреждается.

• Для проверки того, что причиной проблем является вилка, рекомендуется осмотреть механизм. Для этого машину загоняют на яму или поднимают на подъемнике, далее сдвигается грязезащитный пыльник, который закрывает вилку сцепления. Наладив освещение (контрольная лампа, фонарик и т.п.), удается осмотреть вилку.
• Если видны трещины и явные дефекты, тогда они будут заметны. Часто трескается вилка в той части, где на детали реализован переход в ровную плоскую поверхность части детали, где она переходит в ровную плоскость. При этом даже если трещин нет, вилка все равно может оказаться сильно изношенной в других местах.
• Также вилка сцепления в некоторых случаях ломается (при езде педаль сцепления проваливается резко). Еще вилка гнется от механического воздействия, то есть возникает физическая деформация вилки сцепления. Это происходит в результате поломок самого сцепления, так как чтобы погнуть деталь, усилие требуется достаточно большое.
• Часто изнашиваются и сами лапки вилки сцепления. Зачастую это происходит на машинах с большим пробегом, где вилка сцепления давно не менялась. Лапки вилки напрямую воздействуют на другие элементы сцепления, а дефекты в месте их контакта с муфтой неизбежно приводят к нарушениям в работе.
• Еще отметим, что даже новая вилка может быть с дефектами, то есть при покупке запчастей (особенно неоригинальных) нужно сразу осматривать изделие на предмет возможного брака.

Безопасность и необходимые инструменты

Перед тем как приступить к снятию штока вилки сцепления обязательно соблюдайте некоторые меры предосторожности, чтобы избежать травм и повреждений автомобиля. При работе с механизмом сцепления:

• Носите защитные очки и перчатки. Это поможет предотвратить попадание мелких частиц в глаза и защитит руки от возможных порезов или ушибов.
• Работайте на ровной и устойчивой поверхности. Подложите под ноги кусок коврика или картон, чтобы не скользить и не провалиться при работе в низком положении.
• Затормозите автомобиль и припарковаться на плоском участке. Для безопасности поместите автомобиль на ручной тормоз или заблокируйте колеса с помощью колодок.
• Отсоедините аккумуляторную батарею. Это предотвратит возможные короткие замыкания или поражения электрическим током во время работы с механизмом сцепления.
• Поднимите автомобиль на подъемнике или использовать автомобильное домкрат. Убедитесь, что автомобиль находится на надежной и безопасной основе перед тем, как залезть под него.

Для снятия штока вилки сцепления вам понадобятся следующие инструменты:

1. Рожковый ключ. Он необходим для откручивания гаек и болтов в механизме сцепления.
2. Отвертки разных размеров. Они используются для прокладки шайб и ключевых рабочих элементов механизма сцепления.
3. Гаечные ключи. Они необходимы для откручивания и закручивания гаек и болтов в процессе работы.
4. Универсальный пассатиж. Он помогает снять сцепление и удерживать крышку вилки сцепления.
5. Шестигранный ключ. Он используется для откручивания болта, который фиксирует шток вилки сцепления.
6. Монтажная лопатка. Она поможет вам аккуратно снять шток вилки сцепления и минимизировать возможные повреждения.

Обязательно убедитесь, что вы имеете все необходимые инструменты перед началом работы. Это позволит вам более эффективно выполнить задачу и избежать дополнительных проблем в процессе.

Шаг 2. Снятие сцепления

Перед началом снятия сцепления необходимо убедиться, что автомобиль находится на ровной поверхности и установлен на соответствующие автомобильные подставки. Также убедитесь, что вы располагаете всем необходимым инструментом и запчастями для замены вилки сцепления.

1. Откройте капот автомобиля и обозначьте и закрепите положение кабеля сцепления на монтажной пластине на двигателе с помощью небольшой отметки.

При необходимости, сделайте фотографию или схему для запоминания порядка подключения проводов.

2. Снимите воздушный фильтр и все соединения, которые могут помешать доступу к механизму сцепления.

3. Снятие бензонасоса: отсоедините разъемы, отключите топливные и воздушные трубки, а также отсоедините болты крепления бензонасоса.

Убедитесь, что система топлива полностью выключена перед снятием бензонасоса.

4. Снимите картер сцепления, отвернув болты крепления.

5. После снятия картера сцепления, вы увидите вилку сцепления. Отверните болты крепления, удерживающие вилку на месте и аккуратно снимите ее с механизма сцепления.

6. Проверьте состояние стержня выжима, наличие износа или повреждений.

7. Если вилка сцепления повреждена или износилась, замените ее новой.

8. Установите новую вилку сцепления на механизм сцепления и аккуратно закрепите болтами.

Вам потребуется произвести обратную последовательность действий, чтобы установить все детали обратно и закончить замену вилки сцепления. При необходимости, обратитесь к инструкции производителя или проконсультируйтесь с квалифицированным автомехаником.

Как проверить работу замененного сцепления и отрегулировать ход педали?

Чтобы оценить техническое состояние и эффективность работы сцепления, необходимо произвести проверку хода педали сцепления. Для этого необходимы: линейка, отвертка и два ключа на 13 и 12.

Для измерения полного хода педали необходимо замерить расстояние между накладкой на педали сцепления и рулевым колесом, педаль при этом не нажата.Далее, следует выжать сцепление до упора и произвести повторный замер. Та разница, которая получится между двумя цифрами измерения и будет обозначением полного хода педали, номинальным считается 130-136 мм. Если, значение, которое получилось у вас, отличается от номинального, то потребуется регулировка.Для определения значения свободного хода педали необходимо замерить расстояние от исходного положения педали до того, как при нажатии на нее почувствуется сопротивление. Номинальным значением считается 8-15 мм. Если, значение свободного хода, которое получилось у вас, отличается от номинального, то потребуется регулировка длины штока на главном цилиндре сцепления.Осуществите регулировку свободного хода педали, совершая вращение штока за лыску.Зафиксируйте контргайку на вилке штока и замерьте полный ход педали, если возникнет необходимость, произведите регулировку еще раз.Кроме того, необходимо проверить момент, при котором происходит включение сцепления, когда вы отпускаете педаль. Заведите двигатель, при работе на холостом ходу, выжмите педаль сцепления до упора, затем, воткните первую передачу и медленно отпускайте педаль. Постарайтесь определить, на каком расстоянии педали от пола автомобиль начнет двигаться. При стабильной работе сцепления и его привода расстояние будет 30-40 мм. Если значение отличается от указанного, то следует проверить полный и свободный ход педали, а так же возможное наличие воздушной пробки в системе привода гидравлического выключения сцепления.

Если одна из деталей узла сцепления выходит из строя, то рекомендуется замена одновременно всех элементов. Это актуально потому, что работа, которая связывается с заменой сцепления, очень трудоемка, у неповрежденных деталей присутствует некоторый износ и может возникнуть ситуация, что потребуется повторная разборка и замена элементов, которые выйдут из строя раньше времени.Для увеличения срока службы сцепления, старайтесь избегать постоянного удержания ногой педали сцепления.

Такая привычка характерна для начинающих водителей, только что окончивших автошколу, они переживают, что не успеют выключить сцепление при остановке. В таком положении нога будет быстро уставать, а сцепление окажется слегка выжатым, что приведет к пробуксовке и износу.

Не удерживайте педаль сцепления надолго, оптимальным будет включить нейтральную передачу и отпустить педаль.Если появилась пробуксовка сцепления, то она легко определяется по показаниям тахометра. Во время передвижения, если сильно нажать на педаль газа, при этом обороты вырастут, затем немного снижаясь, машина начнет разгон, то сцепление требует ремонта или замены.

Источник
samadel.ru
nexia-faq.ru
andaewoo.ru

Поэтапная инструкция по замене сцепления на Дэу Нексия

При выходе из строя сцепления необходимо менять весь комплект, состоящий из подшипников выключения, ведомого и ведущего дисков. Если менять только неисправные детали, то установленные старые неповрежденные комплектующие имеют небольшой ресурс и потребуется в скором времени их замена. В статье рассматривается, в каких случаях нужно менять сцепление, какие бывают неисправности и как выполнить замену своими руками на Дэу Нексия.

Вывод

Заменить комплект сцепления на Нексия достаточно просто даже своими руками. Для этого понадобиться яма, набор инструментария, руки, растущие из нужного места и знания конструктивных особенностей транспортного средства.

Ремонт и замена сцепления Дэу Нексия довольно трудоемкая операция, которая потребует снятия коробки передач. Замену сцепления Daewoo Nexia лучше проводить на яме или эстакаде. Под двигатель необходимо будет предусмотреть установку упора. Для работы понадобится не только стандартный набор инструментов, но и специальная оправка для центрирования диска сцепления. Без этой оправки заменить сцепление не получится, ведь без правильной центровки просто не получится вставить первичный вал КПП в корзину.Для снятия коробки передач Daewoo Nexia предстоит проделать большую работу.

1. Снимаем аккумуляторную батарею.
2. Ослабив затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода выводим вал привода из отверстия тяги.
3. Отсоединяем колодку проводов от выключателя света заднего хода.
4. Отсоединяем колодку жгута проводов от датчика скорости автомобиля.
5. Снимаем наконечник шланга с рабочего цилиндра сцепления. При этом во избежание утечки рабочей жидкости из бачка гидропривода сцепления пережимаем шланг гидропривода сцепления.
6. Снимаем левый грязезащитный щиток моторного отсека.
7. Снизу автомобиля головкой «на 13» ослабляем десять болтов крепления нижней крышки картера коробки передач и сливаем масло в подставленную емкость.
8. Снимаем приводы передних колес.
9. Перед отворачиванием болтов крепления картера сцепления к блоку цилиндров двигателя помечаем их расположение. Это упростит последующий монтаж коробки передач, поскольку болты по диаметру и длине стержней разные.
10. В верхней части картер сцепления крепится к блоку цилиндров тремя болтами.
Для наглядности показываем расположение болтов верхнего крепления картера сцепления на демонтированном силовом агрегате.
11. Со стороны поддона картера двигателя головкой «на 19» отворачиваем два болта нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» — три болта нижнего крепления картера сцепления к поддону картера.
12. Со стороны коробки передач головкой «на 19» отворачиваем еще один болт нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» ослабляем затяжку болта нижнего крепления картера сцепления к поддону картера двигателя.
13. Подставив упор под коробку передач, отворачиваем два болта крепления левой опоры силового агрегата к лонжерону.
14. Головкой «на 14» отворачиваем болт крепления кронштейна левой опоры силового агрегата к картеру коробки передач.
15. Через окна в кронштейне отворачиваем еще два болта его крепления.
16. Снимаем кронштейн вместе с подушкой.
17. Подставляем еще один упор под поддон картера двигателя.
18. Отсоединяем заднюю опору силового агрегата от кузова.
19. Отводим коробку передач от двигателя и снимаем ее вместе с задней опорой силового агрегата.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины кожуха сцепления, чтобы их не повредить.

Для замены сцепления Дэу Нексия проводим следующий порядок действий.
Головкой «на 11» отворачиваем шесть болтов крепления кожуха сцепления к маховику. От проворачивания коленчатый вал удерживаем отверткой, вставленной между зубьями маховика и опирающейся на болт, вставленный в отверстие поддона картера. Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать диафрагменную пружину кожуха сцепления. Далее смотрим фото процесса.

Снимаем кожух (корзину сцепления) вместе с ведомым диском.

Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем центрирующую оправку в отверстие ведомого диска.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем кожух сцепления, равномерно (по одному обороту за проход) затягивая болты.

Центрирующая оправка для Нексии имеет следующие размеры, смотрим фото ниже. Оправку можно выточить на токарном станке из металла, дерева, пластмассы или собрать ее из двух инструментальных головок с подходящими диаметрами и длине.

Некоторые производители комплекта сцепления предлагают пластиковую оправку в качестве бонуса и вкладывают в коробку с новым сцеплением.

При определенном желании замена сцепления своими руками на Daewoo Nexia вполне возможна. Тем более эту операцию, при умеренном стиле езды, необходимо проводить довольно редко.
