Адаптация заслонки фокус 2: 1.6, 1.8, 2.0

Надёжность двигателя 1.6 TI-VCT

Двигатель Ford 1.6 TI-VCT в целом надёжен, хотя его механическая часть огорчила немало поклонников этой марки. Об этом мы обязательно расскажем.

Течи масла

Несмотря на год выпуска этого двигателя, он может потребовать замены сальников коленвала. Причем такая необходимость может возникнуть уже при пробеге в 100 000 км.

Также прокладка клапанной крышки потребует замены, хотя едва ли это понадобится при пробеге менее 150 000 км. Как правило, крышка начинает сопливить после сильных морозов.

Бензонасос

Также по причине снижения производительности бензонасоса давление топлива в рампе опускается ниже положенных 3,6 бар.

Доступ к бензонасосу на Ford Mondeo сверху, то есть из-под заднего сиденья, не предусмотрен. Поэтому для замены и обслуживания нужно снимать топливный бак.

Стук двигателя Ford 1.6

Еще один источник звука в этом двигателе – это стук поршней. На относительно лёгких автомобилях поршни могли зашелестеть при пробеге в 150 000 км, а на Mondeo – при пробеге порядка 80 000 км. Этот стук доносится из-под головки блока цилиндров. Поначалу он хорошо различим только на холодном моторе и исчезает при нагреве двигателя. Потом этот стук присутствует практически всегда.

На практике, такой шелест не несёт серьёзной угрозы двигателю. Мотор может долго шелестеть, вплоть до 400 000 и 500 000 км. Расход масла при этом не возникает. Хотя в цилиндрах возникает эллипсность, также немного изнашиваются поршневые пальцы.

Компания Ford так и не признала этот шелест, а фактически люфт поршней, неисправностью. Хотя это конструктивный дефект. Но улучшенных оригинальных поршней не предусмотрено. Зато в продаже есть неоригинальные комплекты поршней вместе с кольцами и пальцами от немецкого и турецкого производителя. Они предлагают поршни номинального и нескольких ремонтных размеров. Поэтому при желании поршневую группу этого двигателя можно откапиталить с установкой поршней, которые никогда не застучат.

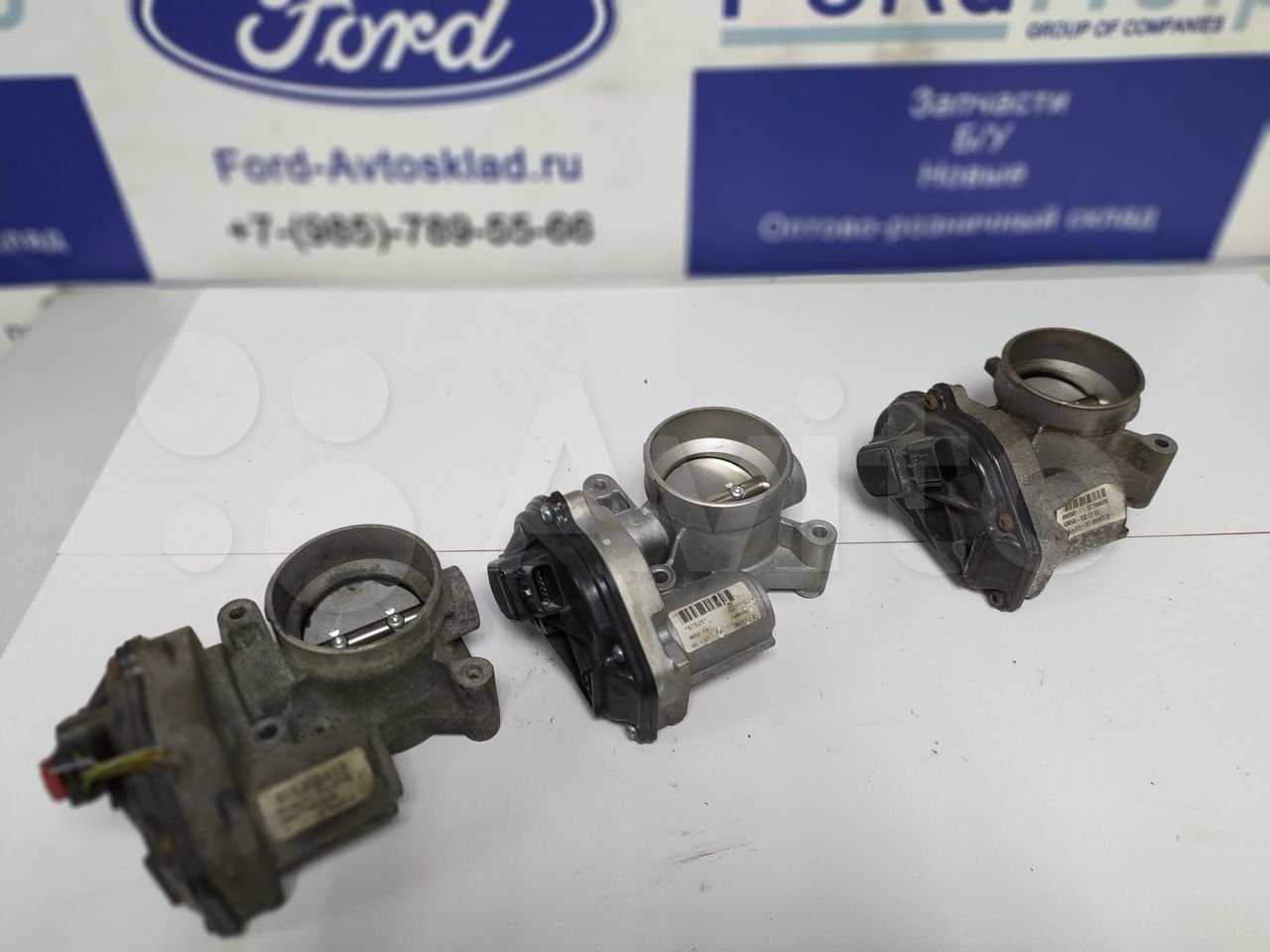

Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Ford заказать с них автозапчасти.

Адаптацию дроссельной заслонки поддерживают не все двигатели, однако большинство — поддерживает.

Адаптация др.заслонки на Octavia 1.6

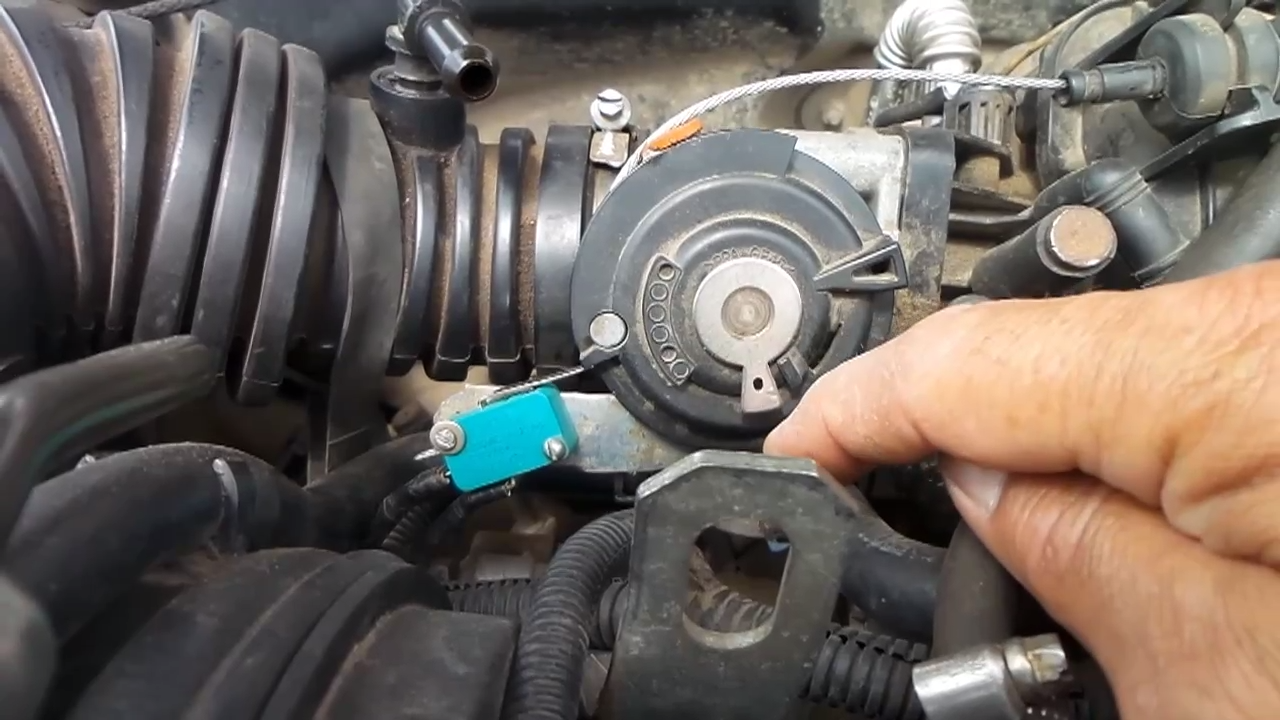

Procedure for performing a Throttle Body Alignment on Cable-Throttle Cars: These are cars with a physical cable between the accelerator and the throttle, but WITHOUT an ISV. Turn the key on but do not start the car. Group 098 Once you do this you will see the top right display say ADP RUN. The TB adaptation is being done as soon as you switch to basic settings. You will see the values change and hear the TB cycle for the first few seconds then it will stop. Leave it in Basic Settings for about 30 seconds. button and youre all set. Be sure not to touch the accelerator and make sure the engine is NOT running when you do this!

——————————————————————————– Procedure for performing a Throttle Body Alignment on DBW Cars using KWP-1281: (Check to see if the engine speaks KWP-1281 by looking in the top left of the Open Controller Screen Some examples of KWP-1281 engine controllers are 2000+ Golf/GTI/Jetta/New Beetle/Audit TT 1.8T) Turn the key on but do not start the car. Group 060 Once you do this you will see the top right display say ADP RUN. The TB adaptation is being done as soon as you switch to basic settings. You will see the values change and hear the TB cycle for the first few seconds then it will stop. Leave it in Basic Settings for about 30 seconds. button and youre all set. Be sure not to touch the accelerator and make sure the engine is NOT running when you do this!

——————————————————————————– Procedure for performing a Throttle Body Alignment on DBW Cars using KWP-2000: (Check to see if the engine speaks KWP- 2000 by looking in the top left of the Open Controller Screen Some examples of KWP-2000 engine controllers are 2002+ Audi A4, 2002+ VW Passat, and Touareg) Turn the key on but do not start the car. Group 060 It should say “Basic Settings: OFF” on the top of your screen. Click [ON/OFF/Next] to turn on Basic Settings. It should now say “Basic Settings: ON” on the top of your screen. Once you do this you will see the top right display say ADP RUN. The TB adaptation is being done as soon as you switched basic settings on. You will see the values change and hear the TB cycle for the first few seconds then it will stop. Leave it in Basic Settings for about 30 seconds. Click [ON/OFF/Next] to turn off Basic Settings. It should now say “Basic Settings: OFF” on the top of your screen Click the button and youre all set. Be sure not to touch the accelerator and make sure the engine is NOT running when you do this

Коды ошибок на Ford Focus, Mondeo и Transit на русском языке: методы устранения и их причины, расшифровка с фото и видео

Когда и в каких количествах направлять отработанные газы во внешнюю систему рециркуляции газов, регулируется и управляется через клапан рециркуляции отработавших газов — часто его называют клапан рециркуляции ОГ отработанных газов — или EGR ЕГР. Кольцо уплотнительное 7 52х3 53 КАЧЕСТВО ОРИГИНАЛ под форсунки AUTO-GUR AGRR11 8 штук -208 рублей.

Причины неисправного клапана рециркуляции ОГ Адаптация может самопроизвольно сброситься. Это приведет к тому, что: Эта ситуация известна как активация отказоустойчивого или тормозного режима для предотвращения ускорения двигателя до тех пор, пока эта неисправность не будет исправлена и соответствующий код не будет очищен. Механическое движение устройства клапана ЕГР обычно выполняется электропневматически или электрически с помощью сервомоторчика.

Сброс и выставление сервисных интервалов

В более-менее современных автомобилях есть возможность установить пробег до сервиса, когда приборка будет напоминать водителю поехать заменить масло. Стандартно интервал составляет 15000 км.

Дополнительные настройки отображения сервиса

На тех приборках, где загорается In1 или In2 (ln1 ln2):

Блок 17 — панель инструментов (приборов)
Кнопка 10 — Адаптация
05 канал — OIL в тысячах километров
06 канал — In1 в тысячах километров
07 канал — In1 в десятках дней
08 канал — In2 в тысячах километров

То есть пример: заходим в 6 канал и ставим 10. 10 значит что следующий раз In1 загорится через 10 тысяч км.

За вторую часть описания благодарим MrKrabs.

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

Полностью отпускаем педаль акселератора.
Включаем зажигание не меньше чем на 2 сек.
Отключаем зажигание и ожидаем не меньше 10 сек.
Включаем зажигание не меньше чем на 2 сек.
Отключаем зажигание. Процедура адаптации педали акселератора завершена.
Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
Обучаем подаче воздуха на холостых оборотах (ХХ).
Прогреваем двигатель и КПП до рабочей температуры.
Отключаем все электрическое оборудование автомобиля.
Запускаем двигатель и доводим его температуру до рабочей.
Отключаем зажигание и ожидаем не меньше 10 сек.
Полностью отпускаем педаль акселератора.
Включаем зажигание и ожидаем не меньше 3 сек.
В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
Запускаем двигатель для работы на ХХ.
Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

Адаптация ДЗ на Audi A4:

ДПДЗ — зачем он нужен

Этот датчик автомобиля — крайне важный элемент современных бензиновых агрегатов с впрыском.

Блок в свою очередь полученные данные использует для расчёта нужного количества горючего — по косвенному расчёту процента поступающего воздуха. Другими словами, эта информация становится поводом для активации/отключения режима кикдауна и подачи/закрытия воздушного потока в обход дросселя через клапан нейтрального хода.

Режим продувки мотора включается, когда дроссельная заслонка открывается более чем на 75 процентов.

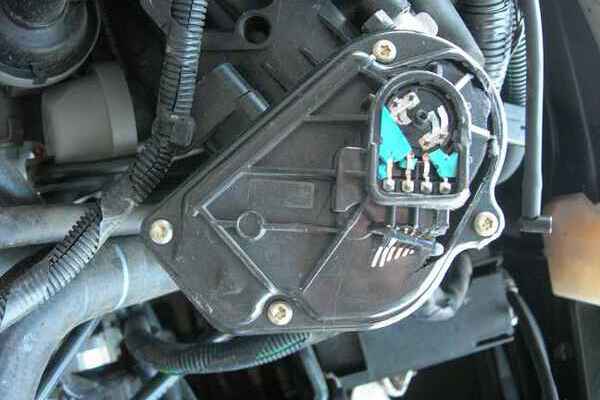

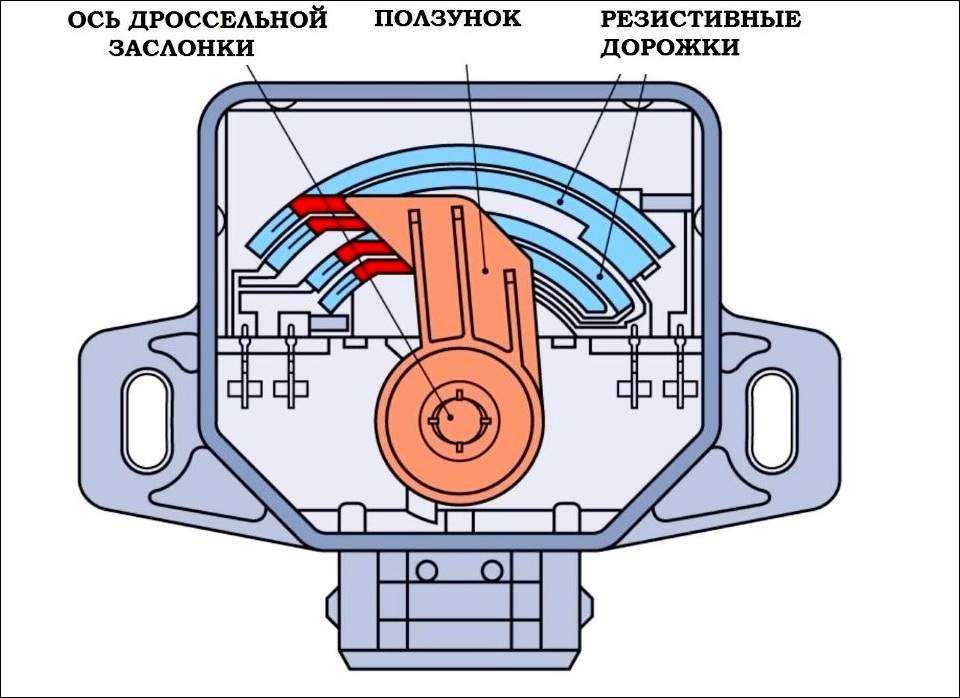

Устроена схема датчика положения таким образом:

пластико‐металлический корпус;
отверстие для соединения с приводом заслонки;
ось вращения токосъёмника;
фиксаторные точки;
штекер для подключения к бортовой сети машины.

Функционирует элемент дросселя через преобразователи. Электрический импеданс ДПДЗ составляет 8 Ом. Состоит регулятор из 4‐х контактов: на первые три, напряжение подаётся 5‐вольтовое, а четвёртый — индикаторный, он непосредственно соединён с акселератором. Когда шофер отпускает газ, на электронный блок управления поступает импульс, сообщающий о том, что надо прекращать лить бензин. Это вызывает автоматическое торможение двигателя — подача топлива закрывается на определённое время. И наоборот, если скорость машины увеличивается, то горючее поступает в прежних пропорциях.

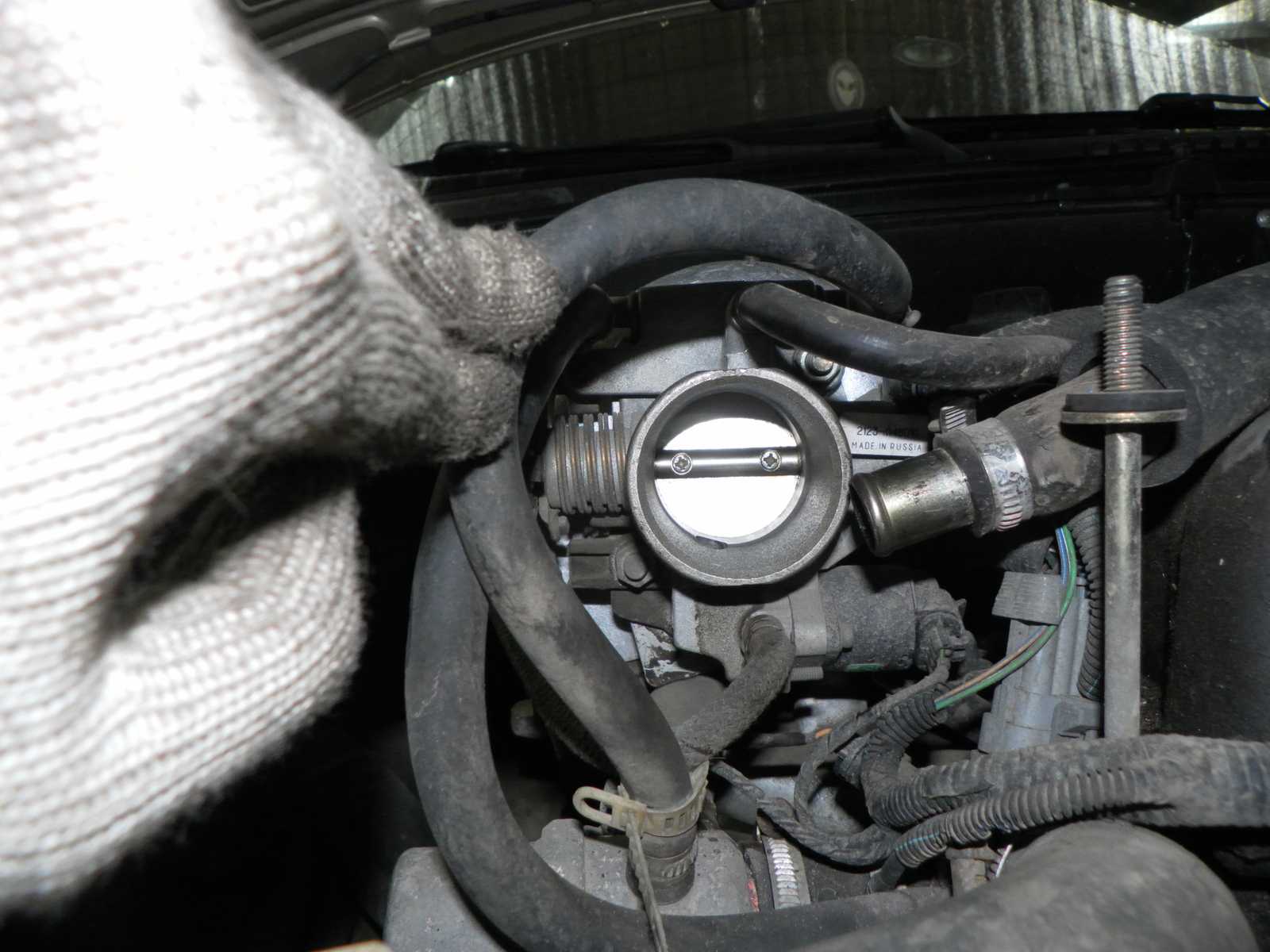

Снятие и очистка дроссельной заслонки

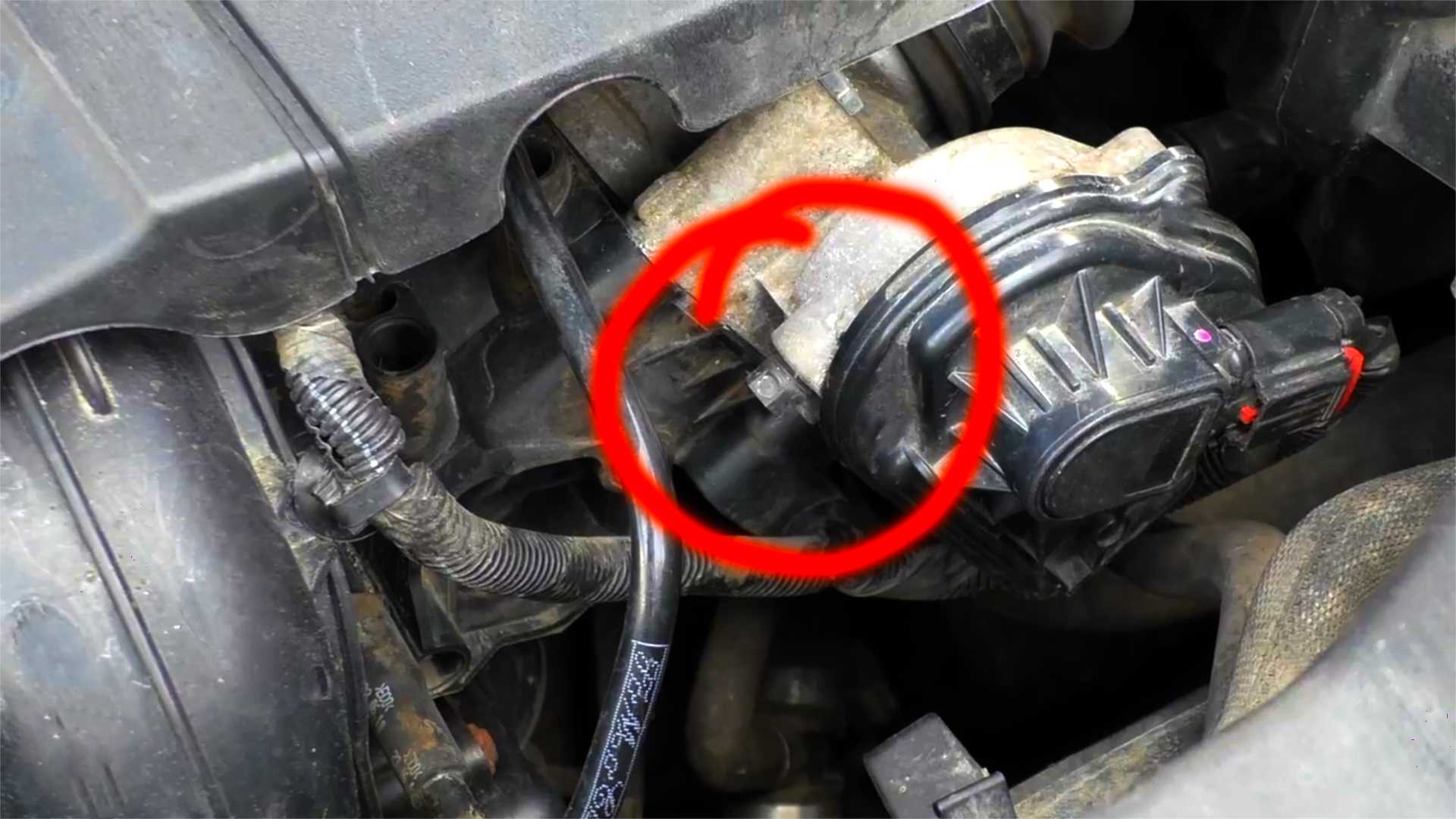

Чистка дроссельной заслонки на Форд Мондео операция несложная и ее можно выполнить и самостоятельно без особых усилий. Из инструментов понадобятся только плоская отвертка и ключ-звездочка. В качестве очистителя лучше всего приобрести очиститель карбюратора, топливной системы или инжектора, также необходимы губка и мягкая ткань, которая не оставляет ворса.

Сначала откручивается патрубок воздушного фильтра. Этот патрубок крепится при помощи двух хомутов, один в начале, а другой в конце. Чтобы ослабить хомуты надо открутить винты на этих хомутах. Далее откручиваются четыре винта под торкс, которые удерживают корпус дроссельной заслонки Форд Мондео.

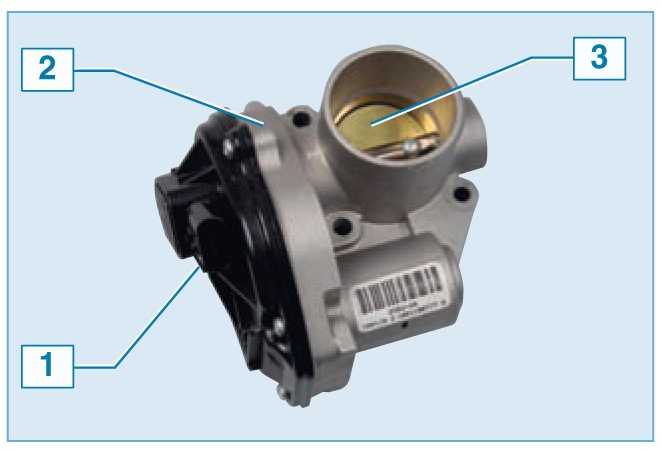

Форд Мондео схема дроссельной заслонки

А дальше схема снятия зависит от способа, по которому мы решили проводить очистку. Очистка дроссельной заслонки на Форд Мондео проводится двумя способами:

Путем полного демонтажа дроссельной заслонки с двигателя;
Путем частичного демонтажа.

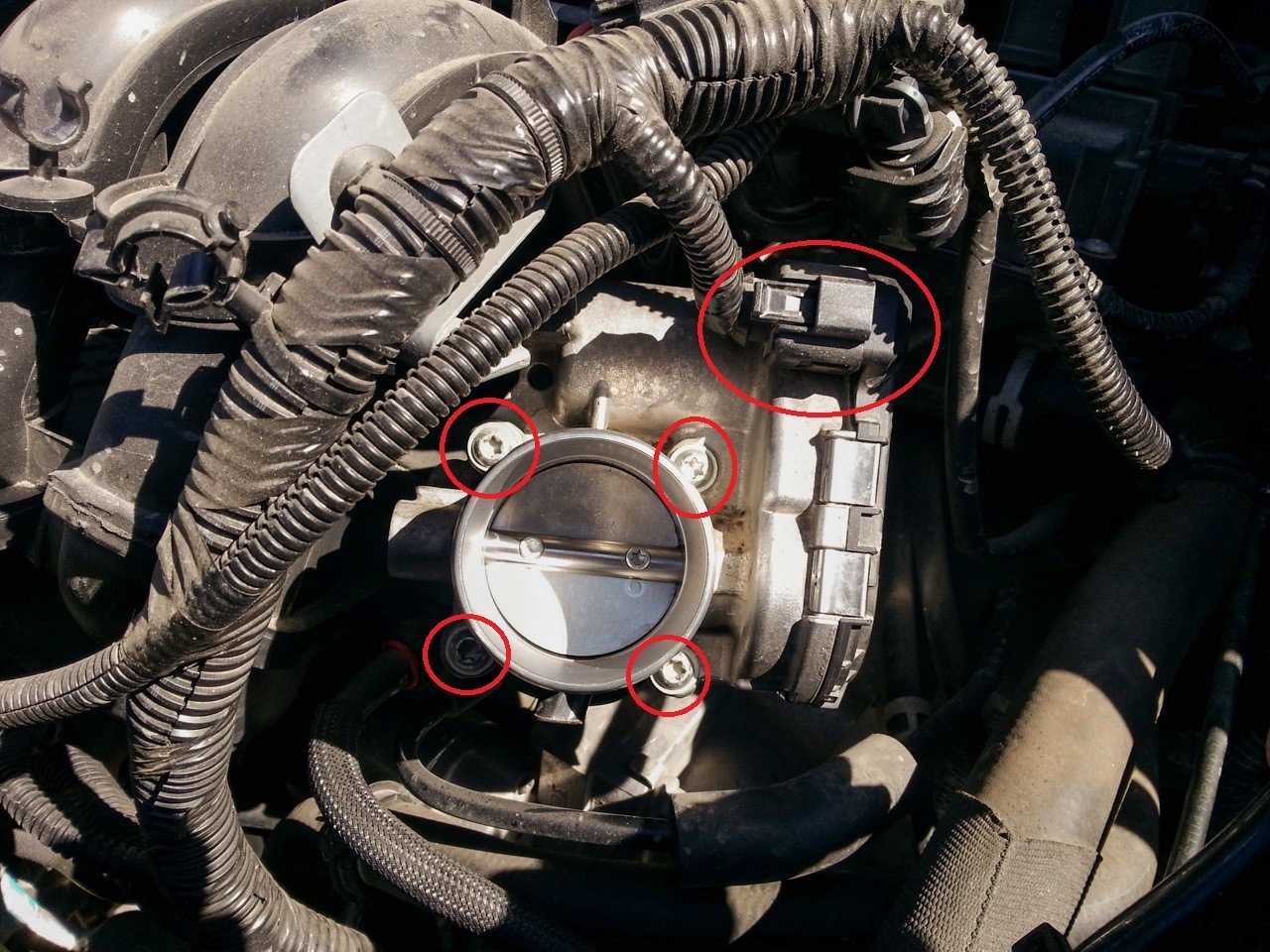

По первому варианту надо отключить датчик, который расположен на дроссельной заслонке и потом выполнить чистку.

Второй вариант не требует отключения всех проводов, в этом случае чистку дроссельной заслонки выполняют при её максимально возможном отведении в сторону.

Выполняется чистка дросселя на Форд Мондео очень просто:

Нанесите очиститель на заслонку и поверхности камеры, то есть на все места загрязнений, кроме пластмассовых и резиновых деталей;
Немного подождите пока загрязнение размокнет и промойте губкой несколько раз;
Если загрязнения еще остались, то чистка проводится повторно до момента полной очистки;
Протрите узел насухо чистой тряпкой и убедитесь в отсутствии в заслонке влажных участков, ворсинок и других посторонних предметов.

Особое внимание стоит уделить регулятору холостого хода и каналам. После очистки установите дроссельный узел на прежнее место путем повторения процедуры снятия, только в обратном порядке

Когда может потребоваться адаптация дроссельной заслонки в автомобиле?

При критическом снижении напряжения на аккумуляторе автомобиля (в случае снятия аккумулятора с автомобиля или его полного разряда);
Когда производилось отключение или подключение нового блока ЭБУ в автомобиле;
Если производилась очистка дроссельной заслонки в автомобиле, что подразумевало ее снятие и установку на место;
При установке новой педали газа в автомобиле.

Во всех приведенных примерах требуется произвести дигностику и адаптацию дроссельной заслонки в автомобилях семейства VAG, так как отключение указанных элементов от датчиков ЭБУ производит сброс параметров заслонки и для продолжения корректного функционирования дроссельной заслонки необходима ее повторная адаптация.

Довольно часто можно встретить случаи после обращения клиентов в сервисные центры по ремонту автомобилей VAG, которые не придерживаются правил и не производят адаптацию заслонки, после чего автовладельцы сталкиваются с проблемами чрезмерного потребления топлива автомобилем и снижения его динамики при движении.

Работники сервисных центров объясняют это тем, что дроссельная заслонка обновляется и адаптируется в автоматическом режиме, но зачастую этого не происходит и необходимо произвести адаптацию программой Вася диагност.

Порядок программной адаптации дроссельной заслонки

Для начала программирования нам необходимо подключить диагностический кабель VCDS к разъему автомобиля и нашему компьютеру, после чего включаем компьютер и запускаем программу Вася диагност.

Выбираем в меню программы блок 01-Двигатель
Далее выбираем в программе базовые установки — 04: Группа 060: : Group 060

3. После этого выполняем команду: с надписью «Basic Settings: OFF» (Базовые установки: Выкл) она появится под логотипом VCDC 4. Теперь кнопкой [ON/OFF/Next] (Вкл./Выкл./Далее) активируем «Basic Settings: ON» под логотипом VCDC. В окне программы должно появиться сообщение ADP RUN и дроссельная заслонка выполнит полный цикл (от своего открытого положения до полностью закрытого состояния).

5. Теперь необходима подождать примерно 30 сек после того как появится надпись ADP OK и только после этой выдержки нажать на кнопку (Выполнено, Назад).

Как устранить неисправность

Ремонт потенциометра дроссельной заслонки не предусмотрен. При его повреждениях следует установить новый элемент. Однако в некоторых ситуациях возможно частичное восстановление:

плохая «масса» — достаточно зачистить окислившиеся места, устранить обрывы в проводке;
поломка реле — заменить деталь, подобрав такую же 40‐амперную;
неисправность выходов — подогнуть их в разъёмах изнутри, воспользовавшись иголкой или другим тонким предметом;
повреждение дросселя — заменить узел целиком.

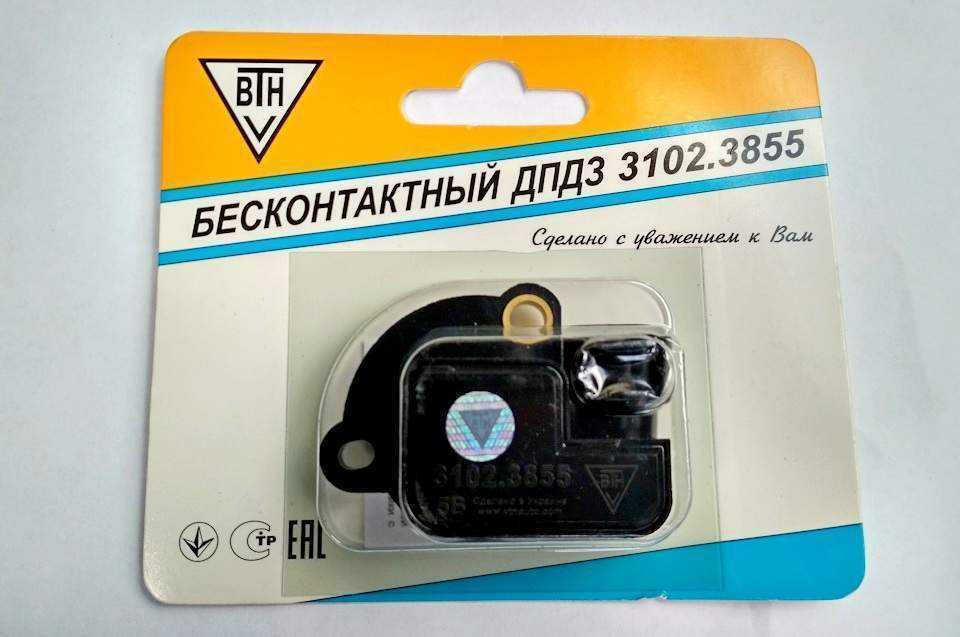

Желательно устанавливать дорогие бесконтактные датчики. Цена их выше, зато они отличаются повышенной надёжностью и длительным ресурсом.

Из‐за чего возникает загрязнение

Среди основных причин загрязнения можно отметить следующие:

Эксплуатация автомобиля на некачественном топливе. Бензин низкого качества с большим количеством осадков и примесей — одна из причин образования загрязнений в дроссельном узле.
Попадание грязи через систему подачи воздуха. Пыль и грязь, оседающие на деталях дроссельного узла, попадают во впускной тракт через загрязненный воздушный фильтр, воздуховод с нарушенной герметичностью. Воздушный фильтр рекомендуется менять в соответствии с регламентом завода-изготовителя (техобслуживание).
Загрязнение топливного фильтра. Топливный фильтр в отличие от масляного или воздушного, подлежит замене гораздо реже, но это не означает, что он меньше загрязняется и не представляет угрозы для деталей мотора. Грязь с него также может попасть на заслонку.

Опасны также осадки в виде масляной пыли от картерных газов. Масло с грязью и пылью на заслонке образуется из‐за картерных газов, попадающих, как правило, через клапанную крышку.

Проводка к ДМРВ

Еще одно слабое место в электропроводке – скрутка проводов к расходомеру. Ее стоит отремонтировать, если временами появляются провалы и рывки во время переключения передач при отпускании акселератора.

Фазовращатели

Фазовращатели – слабое место на этом двигателе, по крайней мере так было на моторах, выпущенных до весны 2007 года. Обычно необходимость поменять их возникала при пробеге порядка 150 000 – 200 000 км. Ford как будто пошёл навстречу клиентам и предложил приемлемую цену – оригинальные улучшенные муфты стоят по $120.

Первая причина их поменять – нарушение герметичности. По мере износа муфты начинали подтекать, что грозило смачиванием ремня ГРМ маслом. Часто вытекающее из муфт масло пробивало себе путь наружу из-под кожуха ГРМ.

Вторая причина – посторонний звук из корпусов муфт на холодном двигателе. Т.е. при работе двигателя были слышны цокание и шелест, бензиновый мотор начинал тарахтеть как дизельный. Но по мере прогрева шум исчезает. Вместе с этим ухудшаются отклики двигателя, при разгонах появляются провалы мощности.

Для замены муфт необходимо иметь специальные фиксаторы для самих муфт и для распредвалов, болты муфт нужно затягивать в два этапа с правильным усилием 25 Нм и затем с доворотом на 75°.

Если на ранних моторах 1.6 TI-VCT фазовращатели были заменены на улучшенные, то и служить они будут долго.

Ремонт впускного коллектора Ford Mondeo

В данной статье речь пойдет о вихревых заслонках впускного коллектора Форда Мондео, и их замене, а также замене… патрубка, который приказал долго, а вернее недолго жить.

Какой бензин выгоднее?

А92А95

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

Недолго раздумывая заказал оригинальный шланг с хомутами в комплекте, которые любезно были зажаты специальными, красными стопорами, а вместе с этим было принято твердое решение о том, что если уж лезть снова во все тяжкие грехи, снимая коллектор, то менять в нем заслонки, втулки и прокладки, как выяснилось позже – в этом я тоже не прогадал…

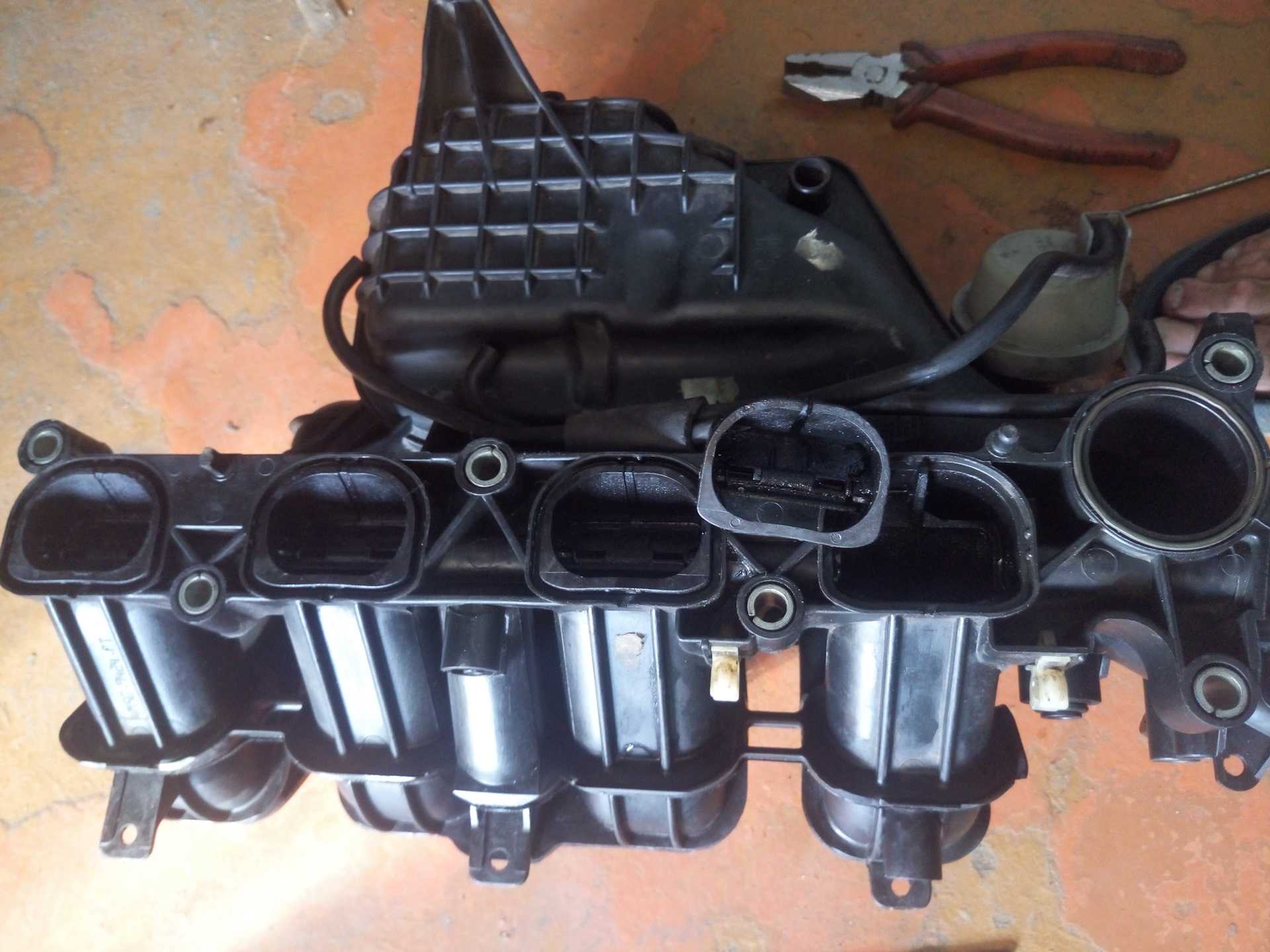

Ход работ по ремонту впускного коллектора Форд Мондео

Сколько стоит ОСАГО на ваш автомобиль?

Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Калькулятор

Вот к нему мы и должны добраться. Коллектор был снят, боюсь соврать за… минут 20-30.

Единственным камнем преткновения как всегда послужил нижний, крепежный болт корпуса коллектора, из-за чего машину пришлось загонять в отцовский гараж и лезть в яму, а позже снова ставить машину на свое законное место для дальнейших экзекуций.

Для тех, кто снимает коллектор и хочет поменять термостат – вам открывается на него чудный и крайне выгодный вид.

Дотянуться можно с любых сторон, замена займет пол часа, не больше. Не теряйте такую возможность.

8 болтиков, которые откручиваются без особого труда. Очень давно хотел залезть туда в прошлый раз, но руки как говориться «не дотянулись».

Необходимость обслуживания

Процедуру профилактики не следует проводить при отсутствии очевидных причин. Перед началом нужно внимательно оценить состояние дроссельной заслонки. Если на нем нет явных признаков смолистых отложений и участков закоксования, тогда причина нестабильной работы может крыться в другом.

Также учтите пробег авто. Специалисты рекомендуют прибегнуть к промывке не ранее чем через 100 тысяч км. Но на некоторых авто, например, Форд Фокусе может потребоваться выполнить промывку уже через 30 тысяч км пробега.

Следует знать, как почистить дроссельную заслонку, чтобы достичь желаемого результата. Для этого требуется специальный раствор-очиститель карбюратора, например, Abro Carb & Choke Cleaner или аналогичные средства. Узел нужно обязательно демонтировать, только в этом случае можно достичь максимального эффекта, иначе нагар останется внутри трубок. Рассоедините от дроссельной заслонки все патрубки чтобы получить хороший доступ к входной части узла.

Снимайте нагар деликатно, используя чистую ветошь или мягкую щетку. Не прилагайте излишних усилий, вы можете повредить заслонку. Внутренние элементы покрыты тонким слоем молибдена, который начинающие автолюбители принимают за вредные отложения.

Последствия рьяной очистки могут быть различны, подвижную часть заслонки начнет закусывать или наоборот, в закрытом положении она начнет пропускать воздух. В этом случае без ремонта дроссельной заслонки обойтись не получится.

Причины и признаки загрязнения заслонки

Дроссельная заслонка загрязняется из-за отвода картерных газов. Этот процесс невозможно остановить – ведь отвод газов необходим. В противном случае качество смазочной жидкости ухудшится, а давление масла резко вырастет, из-за чего оно начинает продавливаться через уплотнения.

В автомобилях Форд Мондео картерные газы отводятся не прямиком в окружающую среду, а в воздушную систему. Этим самым решением производители обеспечили высокую экологичность моторов. Масло, которое находится в дроссельной заслонке, притягивает примеси из проходящих картерных газов – в основном это пыль и грязь. В результате этого на поверхности заслонки образуется стойкий налет. Это и является загрязнением заслонки.

Не заметить загрязнение дроссельной заслонки практически невозможно

Рекомендуем вам обращать внимание на следующие «симптомы»:

вам очень трудно с первой попытки запустить силовой агрегат. А если и получается запустить, то мотор работает нестабильно;
когда автомобиль стоит на месте с работающим двигателем, силовой агрегат работает с переменой количества оборотов;
если вы пытаетесь понизить или повысить нагрузку на силовой агрегат, то обороты изменяются слишком резко или же, наоборот, плавно. Владельцы Форд Мондео также отмечают, что в некоторых случаях попытка изменить нагрузку на двигатель приводит к его остановке;
если силовой агрегат функционирует на оборотах 1000 оборотов в минуту, очень часто наблюдается провал;
если вы двигаетесь на низкой скорости, Форд Мондео очень часто дергается.

Если у вас хоть раз наблюдались эти признаки, рекомендуем срочно осмотреть дроссельную заслонку.

Как механик диагностирует ошибку P2121?

Для надлежащего диагностирования ошибки P2121 потребуется усовершенствованный сканер OBD-II, цифровой вольтомметр, осциллограф, а также руководство по эксплуатации от производителя автомобиля. Следует отметить, что ошибка P2121 появляется только в автомобилях, оснащенных дроссельной заслонкой с электронным управлением. Датчик, установленный на рычаге педали акселератора, отправляет сигнал напряжения на PCM или один из вспомогательных модулей управления автомобиля, который, в свою очередь, подает команду на открытие или закрытие дроссельной заслонки. PCM активирует электродвигатель привода дроссельной заслонки в требуемом направлении путем изменения уровня напряжения и полярности. При вращении электродвигателя шестерня в корпусе дроссельной заслонки поворачивается и сцепляется с более крупной шестерней, что позволяет дроссельной заслонке открываться быстрее или медленнее в зависимости от подаваемой команды. При диагностировании данной ошибки механик выполнит следующее:

Подключит сканер OBD-II к диагностическому разъему автомобиля и считает все сохраненные данные и коды ошибок
Очистит коды ошибок с памяти компьютера и проведет тест-драйв автомобиля, чтобы выяснить, появляется ли код P2121 снова
Если код ошибки появится снова, визуально осмотрит электрические провода и соединители, относящиеся к электродвигателю привода дроссельной заслонки, датчику “D” положения дроссельной заслонки или датчику “D” положения педали акселератора, а также CAN-шине
При необходимости отремонтирует или заменит все закороченные, оборванные, поврежденные или подвергнутые действию коррозии компоненты
Если с электрическими проводами и соединителями все в порядке, проверит наличие сигналов заземления и опорного напряжения датчика “D” положения дроссельной заслонки или датчика “D” положения педали акселератора
При отсутствии сигнала заземления или опорного напряжения проверит целостность цепей, а также измерит сопротивление на разъеме PCM или другого вспомогательного модуля управления автомобиля
При необходимости заменит неисправный датчик “D” положения дроссельной заслонки или датчик “D” положения педали акселератора
При наличии сигналов заземления и опорного напряжения проверит и при необходимости заменит электродвигатель привода дроссельной заслонки (в некоторых случаях потребуется заменить весь модуль дроссельной заслонки, включая датчик положения дроссельной заслонки или датчик положения педали акселератора)
Если проблему не будет обнаружено, проверит и при необходимости заменит модуль управления силовым агрегатом (PCM) или один из вспомогательных модулей управления автомобиля
