Регулировка топливного насоса д-245

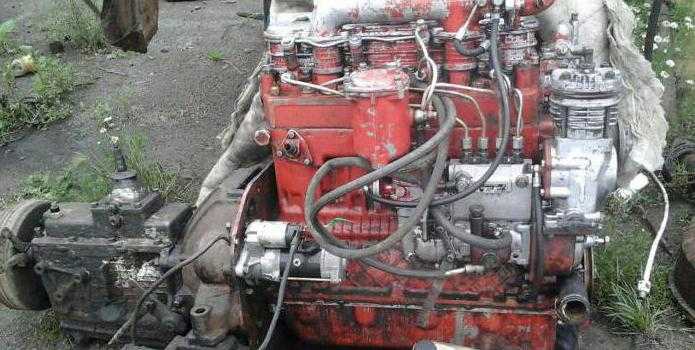

Устройство дизельного двигателя «Д-245»

Основные сборочные единицы, системы, узлы и детали дизеля «Д-245» таковы:

• корпус (блок цилиндров и подвеска);
• газораспределительный механизм (головка цилиндров, клапаны и толкатели клапанов, крышка головки цилиндров, выпускной тракт (коллектор), распределительный механизм);
• кривошипно-шатунный механизм (поршни, шатуны, коленчатый вал и маховик»;
• система смазки (сапун, масляный картер, приёмник маслонасоса и сам масляный насос, фильтр масляный с жидкостно-масляным теплообменником, маслопроводы турбокомпрессора);
• система питания (топливные трубопроводы и топливная аппаратура, фильтры тонкой и грубой очистки, воздухоочиститель и воздухоотводящий тракт);
• система охлаждения (насос, термостат, вентилятор).

В целях повышения технико-экономических показателей мотора, в системе впуска был применён турбонаддув с промежуточным охлаждением наддувочного воздуха. Добавление в конструкцию наддува турбокомпрессора с регулируемым давлением наддува позволило получить лучшую приёмистость, которая обеспечена усиленным значением крутящего момента, при малом значении частоты вращения коленвала; а также должный уровень соответствия стандартам содержания вредных выбросов в выхлопных газах. Для гарантии бесперебойного запуска мотора при низких температурах на улице в головке дизеля смонтированы свечи накаливания, плюс имеющийся на данных двигателях жидкостно-масляный теплообменник обеспечивает быстрое достижение оптимальной температуры масла в системе смазки, с поддержанием её на нужном уровне во время работы.

Как правильно настроить ТНВД 773

Настройку ТНВД 773 двигателя Д-245 выполняют следующим порядком:

1. Устанавливают поршень цилиндра за 40—50 мм до верхнего положения «мертвой» точки.
2. Перемещают регулятор на максимальный впрыск топлива.
3. Отсоединяют топливопровод от насоса.
4. К входному штуцеру подключают регулировочное устройство.
5. Вручную выкачивают горючее из трубопровода низкого давления. Для поддержания избыточного давления вращают коленчатый вал мотора.
6. Выкручивают фиксатор на заднем листе маховика.
7. Переворачивают и закручивают фиксатор обратной стороной.

Настройку завершают при совпадении фиксатора с резьбовым отверстием на корпусе маховика. В противном случае выполняют следующие действия:

8. Совмещают фиксатор с отверстием маховика путем вращения коленвала.
9. Ослабляют гайки крепления привода установки.
10. Повторяют действия пунктов с 1 по 6.
11. Поворачивают валик насоса до прижатия концов шпилек в паз привода.
12. По окончании течи топлива зажимают закрепительные гайки.

После контроля настроек рабочего режима ТНВД устанавливают на двигатель.

Тормозная система ЗИЛ 5301 бычок принцип работы

ЗИЛ-5301 Бычок. ТОРМОЗНАЯ СИСТЕМА

На автомобилях ЗИЛ-5301 установлен комбинированный пневмогидравлический тормозной привод с двумя независимыми гидравлическими контурами по «L» схеме и двумя независимыми пневматическими контурами.

Внимание! При данной схеме тормозного привода отсутствует прямая механическая связь между тормозной педалью и главным тормозным цилиндром гидропривода. Поэтому тормозная система автомобиля работает только при наличии в пневмоприводе давления воздуха выше 0,5 МПа

независимо от усилия ноги водителя на тормозную педаль

независимо от усилия ноги водителя на тормозную педаль.

Механизмы рабочей и стояночной тормозных систем

Тормозные механизмы автомобиля: передних колес — дисковые с плавающими двухцилиндровыми скобами, двухколодочные;

задних колес — барабанного типа с двумя внутренними колодками.

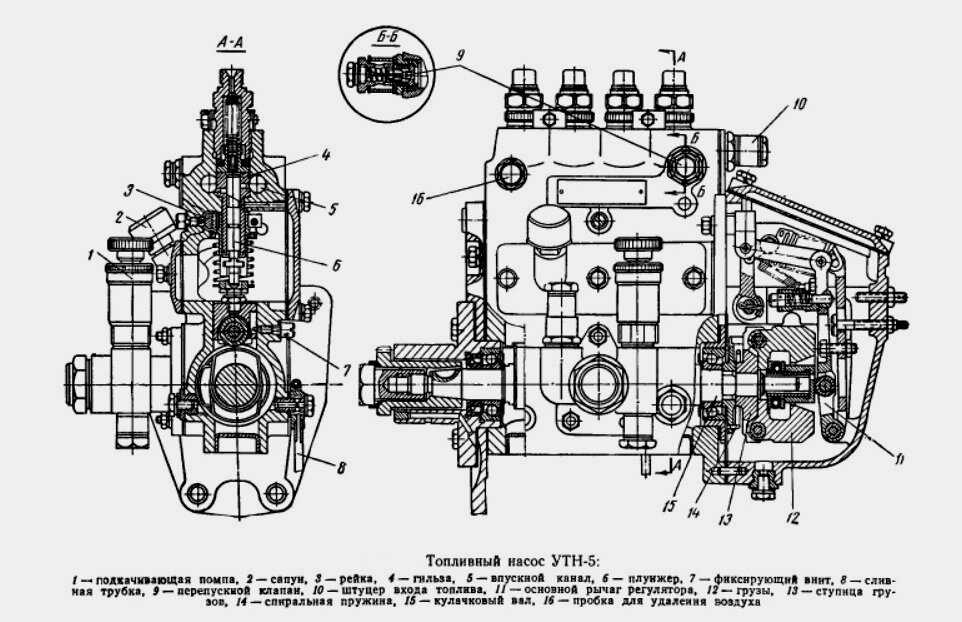

Виды топливных насосов

Различают три основных вида топливных насосов:

В рядных установках подача топлива в каждый цилиндр осуществляется отдельной парой «плунжер-втулка».

В распределительных аппаратах подачу смеси обеспечивает одна или две пары устройств.

Видео:Снимаем ТНВД и Компрессор с Газ 3309Скачать

В магистральных установках горючее нагнетается в топливную рампу. Подобную конструкцию используют в системе Common Rail.

В зависимости от скорости подачи смеси, различают насосы низкого и высокого давления.

В двигателях Д-245 используют устройства типа ТНВД-773. Такими силовыми установками оснащены автомобили МАЗ, ГАЗ, ЗИЛ и другие отечественные машины.

Обслуживание ТНВД

В регламентные мероприятия по уходу за узлом входят:

• Проверка уровня масла в корпусе ТНВД производится через каждые 60 часов работы.
• Замена масла осуществляется с периодичностью 240 рабочих часов.
• Через каждые 960 часов производят проверку насоса на специальном стенде.

В процессе диагностики ТНВД проверяют следующие параметры:

• давление, создаваемое отдельной секцией
• производительность отдельной секции
• равномерность подачи топлива секциями
• производительность секций в режиме коррекции
• режимы работы регулятора

При выявлении несоответствия технических параметров, выдаваемых узлом в процессе проверки, производят регулировку или при необходимости ремонт узла с заменой, вышедших из строя деталей. Для осуществления ремонта, а также правильной настройки узла необходима соответствующая материальная база и специалист соответствующей квалификации.

Частые проблемы и их предотвращение.

Наиболее часто встречающейся проблемой ТНВД выступает неравномерная и уменьшенная подача топлива. Это вызывает износ большой группы элементов механизма, таких как плунжерные пары, клапаны, рейки и венца втулки. По этой причине также снижается пропускная способность форсунок. Следствие всего этого — потеря мощности и повышенный расход ДТ.

Механизм износится еще при запаздывающем моменте впрыска топлива. Если же произошла поломка кулачкового вала, его подшипников и шпонки — это приводит к абсолютному отказу ТНВД либо, как минимум, ведет к заметным отклонениям

Поэтому важно следить за достаточной затяжкой гайки кулачкового вала во избежание подобных проблем, а также в целом за герметичностью всех узлов

Регулировка клапанов Д-245

Прежде чем приступить к настройке клапанов, необходимо изучить устройство и особенности данного узла. имеет пять опор, в движение приводится посредством коленвала и шестеренки распределения. В качестве подшипников используются пять втулок, которые помещены в расточки блока методом прессовки.

Фронтальная втулка выполнена из алюминия, размещается в районе вентилятора, оснащена упорным буртом, фиксирующим распредвал от осевых сдвигов, другие втулки сделаны из чугуна. Стальные имеют наплавление специальным чугуном, сферическая поверхность обладает радиусом 750 мм. Кулачки распределительного вала выполнены с небольшим наклоном.

Для правильной регулировки клапанов Д-245 («Евро-2»), необходимо учитывать, что штанги толкателей сделаны из стального прутка, имеют сферическую часть, которая входит внутрь толкателя. Клапанные коромысла изготовлены из стали, качаются на оси, зафиксированной при помощи 4 стоек. Ось этих элементов полая, оборудована восемью радиальными отверстиями, служащими для доставки масла, перемещение коромысел стопорится распорками в виде пружин.

Характеристики

Прежде чем изучить регулировку клапанов на двигателе Д-245, рассмотрим его технические параметры:

• Производитель — ММЗ (Минск).
• Тип — четырехтактный рядный дизельный мотор с рядным расположением 4 цилиндров.
• Подача топливной смеси — непосредственный впрыск.
• Компрессия — 15,1.
• Перемещение поршня — 125 мм.
• Цилиндр в диаметре — 110 мм.
• Объем рабочий — 4,75 л.
• Охлаждение — жидкостная система.
• Оборотистость — 2200 вращений в минуту.
• Средний расход топлива — 236 г/кВтч.
• Показатель мощности — 77 кВт.

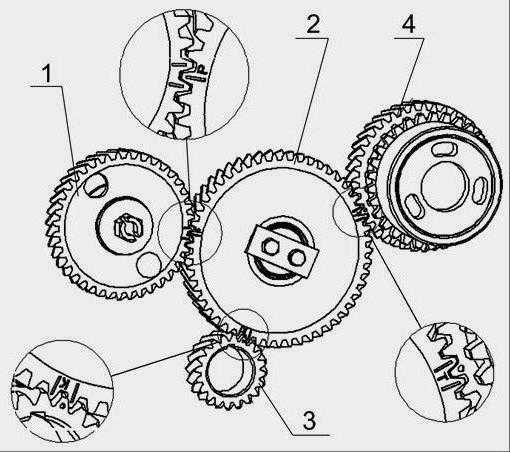

1. Шестерня распредвала.
2. Промежуточная шестеренка.
3. Зубчатый элемент коленвала.
4. Колесо привода ТН.

Двигатель ММЗ Д 245.7 – система охлаждения

Смазочная система относится к комбинированному типу. Масло поступает под давлением путем разбрызгивания. Работу системы обеспечивает насос шестеренчатого типа с одной секцией, подача предварительно охлажденной радиатором смазки выполняется через фильтрующее приспособление.

К компрессору воздуха, ТНВД и турбокомпрессору подведены отдельные смазочные магистрали. В различных версиях двигателей Д 245 у фильтрующих элементов есть свои особенности, как и в устройстве масляных радиаторов.

В пределах системы охлаждения обеспечивается циркуляция в принудительном режиме. Основной агрегат здесь – центробежная помпа с приводом от коленвала. На ее оси стоит вентилятор, в приводе используется муфта вязкостного либо электромагнитного типа.

Где купить двигатель ММЗ Д 245.7?

На нашем сайте очень просто заказать самые прочные и надежные силовые установки от Минского моторного завода. В ассортименте магазина есть следующие агрегаты: Д245.9Е3-1129, Д245.7Е3-1049, Д245.7Е2-841В, Д-245.9Е2-725, Д245.12С-1103, Д245.12С-365 и другие модели агрегатов. Мы гарантируем высокое качество систем, а также предоставляем быструю доставку во все города России.

По телефону вы можете уточнить наличие и цену моторов ММЗ.

Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245

При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5

Видео:Замена ТНВД на МТЗ-82 . Аппаратура «КУРО» ЛИТВА — аналог моторпал.Скачать

Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:

— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;

— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;

— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100. 120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;

— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;

— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.

— В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;

— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива.

Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245

При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:

— снимите в соответствии с рисунком 3 крышку люка;

— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;

— отпустите на 1. 1,5 оборота гайки крепления шестерни привода топливного насоса;

— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.

Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка. Заверните в отверстие заднего листа фиксатор.

Рис.3 — Привод топливного насоса ТНВД двигателя Д-245

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса

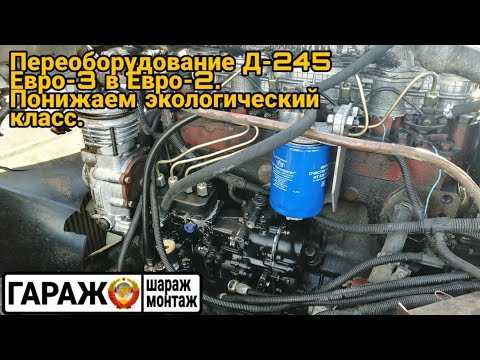

Видео:Дизель Д-245 евро-3 (common rail) переделываем на механику.Скачать

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого.

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни.

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰).

Притирка

Регулировка клапанов Д-245 («Евро-3») осуществляется по следующей схеме:

• Откручиваются гайки, фиксирующие стойки осей коромысел, снимается сама ось вместе с пружинами и коромыслами.
• Отвинчивается крепление головки, после чего она демонтируется. Клапан следует рассухарить, удалить его тарелку, пружины и шайбы, а также снять уплотнитель с направляющей втулки.
• Регулировка клапанов Д-245 (притирка) осуществляется на специальных станках или стендах. На фаски элементов наносят притирочную пасту с добавлением стеариновой жирной кислоты.
• Притирка деталей должна продолжаться до момента, пока на фасках клапана и его седла не образуется сплошная матовая окантовка шириной не менее 1,5 мм. При этом разрыв поясков не допускается. Отклонение по ширине в разных участках — не более 0,5 мм.
• После регулировки рекомендуется промыть головку блока и клапаны, после чего рабочий стержень смазать моторным маслом. Как вариант, притирку можно выполнить вручную при помощи слесарных инструментов. Однако время регулировки и трудоемкость при этом существенно увеличиваются.

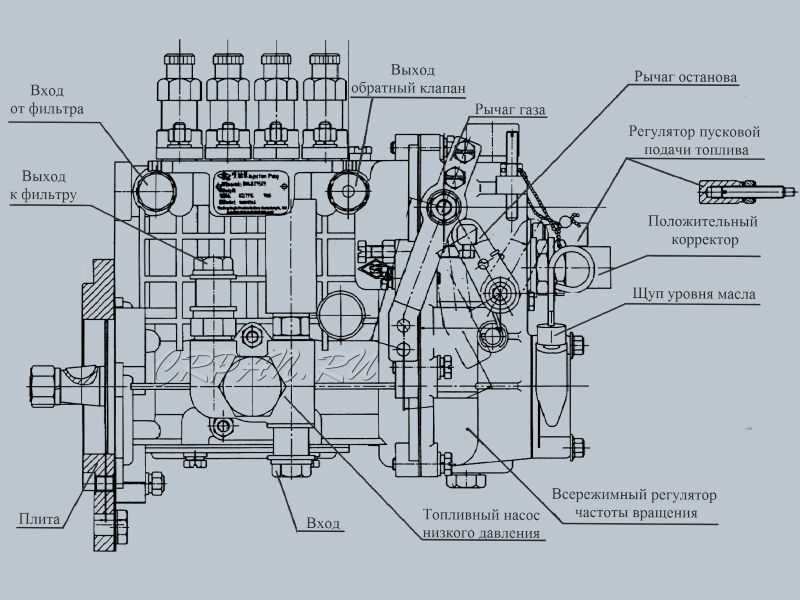

Конструкция ТНВД-773 двигателя Д-245

Насос ТНВД состоит из четырех отдельных блоков. Они собраны в одном металлическом корпусе. Блочная структура повышает эффект циклического впрыска топлива. Дозирование горючего производится с помощью золотника.

Насос работает совместно с регулятором и устройством для подкачки рабочей смеси. Рабочие узлы аппарата смазывают проточным машинным маслом из общей системы смазки мотора. Отработанное средство и его излишки поступают в специальную емкость — картер.

По мере выработки производят замену масла. Общее количество смазочного состава составляет 250…300 мл.

Проверка форсунок дизеля Д-245 на давление начала впрыска и качество распыла топлива

Рис.4 – Форсунка двигателя Д-245

1 – корпус форсунки; 2 – шайба регулировочная; 3 – пружина; 4 – штанга форсунки; 5 – проставка; 5 – гайка распылителя; 7 – распылитель; 8 – кольцо уплотнительное.

Проверку форсунок производите через каждые 120 тыс. км пробега. Снимите форсунки с дизеля и проверьте их на стенде. Форсунка топливного насоса ТНВД 773 считается исправной, если она распыливает топливо в виде тумана из всех пяти отверстий распылителя, без отдельно вылетающих капель, сплошных струй и сгущений.

Начало и конец впрыска должны быть четкими, появление капель на носке распылителя не допускается. Качество распыла проверяйте при частоте 60-80 впрысков в минуту.

При необходимости отрегулируйте форсунки изменением общей толщины регулировочных шайб 2 (Рис.4): увеличение общей толщины регулировочных шайб (увеличение сжатия пружины) повышает давление, уменьшение – понижает. Изменение толщины шайб на 0,1мм приводит к изменению давления начала подъема иглы форсунки на 1,3… 1,5 МПа.

Значения давления начала впрыскивания для форсунок: 455.1112010-50 – 24,5 МПа; 172.1112010-11.01 – 25,0…26,2 МПа. Установите форсунки на дизель. Болты скобы крепления форсунок затягивайте равномерно в 2-3 приема. Окончательный момент затяжки 20…25 Нм.

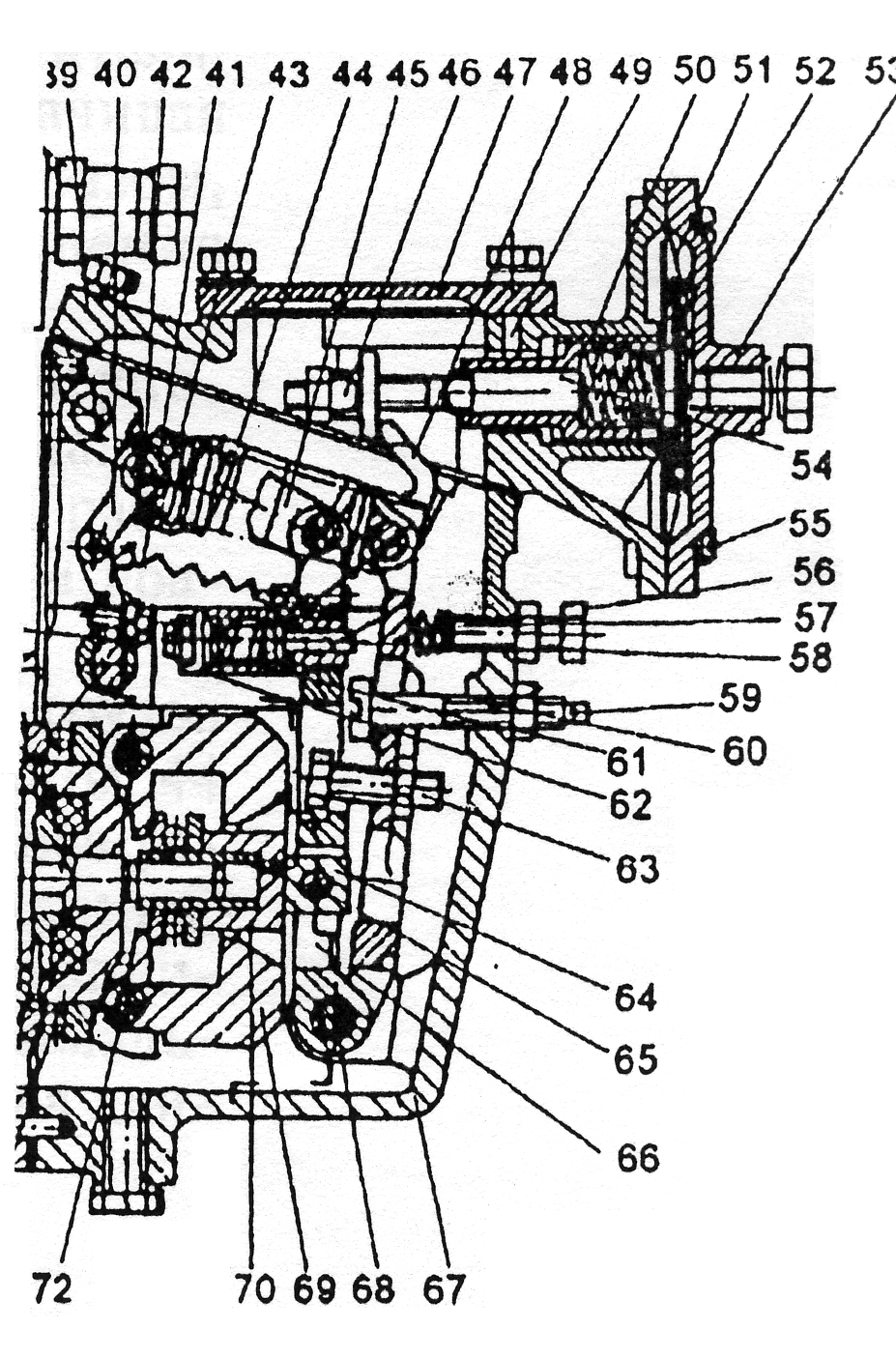

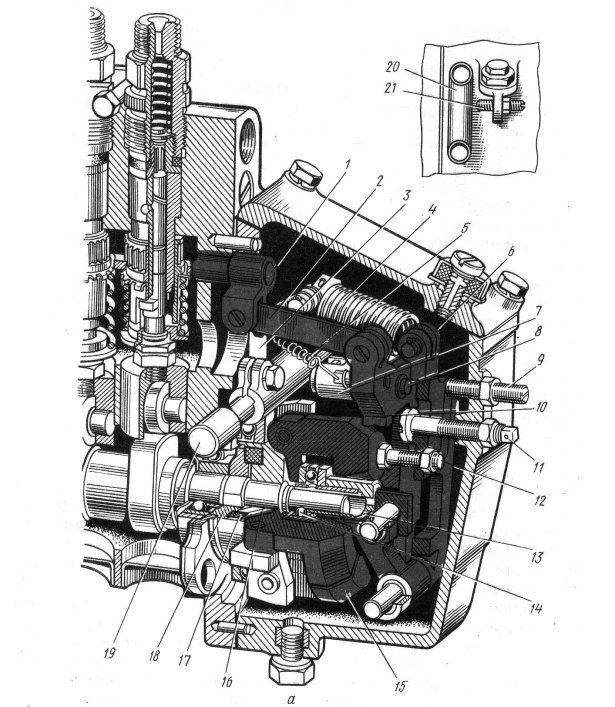

Работа регулятора ТНВД

Параметры режимов работы регулятора устанавливаются путем регулировки механизма устройства и должны соответствовать эксплуатационным показателям силового агрегата согласно данным завода производителя.

Режим пуска

Рычаг управления 29 устанавливают в сторону максимальной скорости вращения до упора в болт 32. Рычаг 9 растягивает одновременно две пружины 10 обогатителя и 15 регулятора. Пружина 15 прижимает основную тягу 23 к головке регулировочного болта «наминала» 19, а пружина 10 обогатителя подаёт промежуточную тягу 22 с тягой 14 в сторону передвижения рейки для увеличения подачи топлива. (рис I) С увеличением частоты вращения после запуска двигателя, грузы на конце вала под действием центробежных сил расходятся и преодолевая усилие основной пружины 15 и обогатителя 10, передвигают муфту 5 назад. При этом тяга 22 перемещается, действуя на рейку насоса через тягу 14 в сторону уменьшения подачи топлива до установки оборотов холостого хода. (рис. II)

Схема работы режимов работы регулятора ТНВД

Рабочий режим

В случае достижения максимальной частоты вращения двигателем центробежная сила грузов регулятора уравновешивается пружиной 15 и рейка занимает промежуточное положение. При этом шток корректора 17 находится в утопленном состоянии, пружина обогатителя 10 сжата, тяги 22 и 23 прижаты друг к другу и работают как одно целое.(рис. II)

При увеличении нагрузки на двигатель до номинальной частота вращения уменьшается, вследствие этого центробежная сила на грузах снижается и муфта перестаёт воздействовать на промежуточную тягу 22. Основная тяга  23 при этом упирается в головку болта «наминала» и  под действием пружины 15 перемещают рейку насоса в сторону увеличения подачи топлива.(рис III)

Схема работы режимов работы регулятора ТНВД

С достижением уровня номинальной частоты вращения устанавливается подвижное равновесие механизма регулятора. Усилие пружины 15 уравновешивают центробежные силы грузов, а основная тяга 23 касается головки болта «номинала».

При возникновении кратковременной нагрузки, превышающей номинальную, частота вращения двигателя и насоса резко снижается. Сила действия грузов на промежуточную тягу 22 падает. В этом случае пружина 7 в корректоре выталкивает шток 7 и упирается в основную тягу 23, в следствие чего, промежуточная тяга 22 вместе с рейкой под действием пружины 15 перемещается в сторону увеличения подачи топлива. Таким образом, крутящий момент двигателя возрастает и преодолевает нагрузку. (рис IV)

Режим остановки двигателя

Для остановки рычаг 29 управления переводят до конца в направлении часовой стрелки. При этом рычаг 9 под действием пружины регулятора 15 передвигает основную тягу 23 к задней стенке корпуса регулятора. Упираясь в ограничительный болт 18, тяга 23 увлекает за собой промежуточную тягу 22 и соответственно рейку насоса назад в сторону выключения подачи топлива.

Модификации

Порядок регулировки клапанов Д-245 идентичен для всех модификаций этой серии. Среди них:

1. Д-245-06. Этот мотор имеет показатель мощности 105 конских сил, четыре цилиндра, рядное расположение, жидкостное охлаждение и свободный атмосферный впуск. Модель устанавливается на тракторы В штатной комплектации мотор оснащен стартером СТ-142Н, генератором Г-9635, а также пневматическим компрессором, насосом шестеренчатого типа, масляной помпой и парной дисковой муфтой сцепления.
2. Д-245. 9-336. Данная дизельная силовая установка имеет рядное расположение четырех цилиндров и турбинный наддув. Мотор устанавливается на машинах МАЗ-4370, оборудован стартером 7402.3708 на 24 вольта, компрессором с турбиной ТКР 6.1=03-05, топливным, водяным, масляным и шестеренчатым насосами. Муфта сцепления — однодисковая без картера.
3. Д-245. 12С-231. Модификация имеет мощность в 108 «лошадок», рядное расположение цилиндров, турбонаддув. Монтируется дизель на ЗИЛ 130/131. Мотор оснащен топливным насосом PP4V101F-3486, турбинным и пневматическим компрессором, однодисковой муфтой сцепления с картером.

В комплектацию узла ГРМ также входят различные крепежные элементы, шайбы, гайки, коромысла, толкатели, распредвалы, сухари, тарельчатые фиксаторы.

Д-245: общая информация

Использование турбинного компрессора с корректируемым потоком воздуха дает возможность создать оптимальную приемистость в работе двигателя. Этот показатель обеспечивается увеличенным параметром крутящего момента при минимальной оборотистости коленчатого вала. При этом отработанные газы соответствуют требуемым стандартам.

Все моторы данной серии ориентированы на нормальную работу в температурных условиях от -45 до +40 градусов по Цельсию. Основная сфера применения рассматриваемых дизелей — силовые установки для дорожной, строительной техники и колесных тракторов.

Видео

Как установить угол опережения впрыска на д 245 евро 2 после снятия и установки ТНВД.Скачать

Ремонт ТНВД с двигателя Д-245 Евро-2Скачать

Ремонт двигателя Д245///большой выпускСкачать

Как отрегулировать зажигание на МТЗ. Двигатель Д-245 и их модификации.Скачать

Многие не знают основной проблемы дизеля МТЗ 240,245Скачать

Регулируем зажигание на пазике с двигателем д 245 евро 2Скачать

#2 Снятия ТНВД с трактора МТЗ-1221Скачать

Секрет регулировки ТНВД МТЗ ЮМЗСкачать

Замена топливного насоса Мтз 80 д240Скачать

Сборка двигателя Д 245 Завершение Установка зажиганияСкачать

Быстрая и простая настройка зажигания трактора МТЗСкачать

Регулировка зажигания МТЗСкачать

Как снять ТНВД МТЗ-80-50, снимаем топливный насос и форсунки, последовательность выполнения работСкачать

Устройство, запчасти и комплектующие.

ЗАПАСНЫЕ ЧАСТИ ДЛЯ ТРАКТОРОВРЕГУЛИРОВКИ ТРАКТОРОВ МТЗ ___________________

ДЕТАЛИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ ___________________

КАТАЛОГИ ЗАПЧАСТЕЙ МТЗ ___________________

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРАКТОРОВ ___________________

СПЕЦТЕХНИКА НА БАЗЕ МТЗ И НАВЕСНОЕ ОБОРУДОВАНИЕ ___________________

СЕЛЬХОЗТЕХНИКА И ОБОРУДОВАНИЕ ___________________

Топливная система двигателя Д-245

Топливная система (система питания) Д-245, в соответствии с комплектацией дизелей, состоит из топливного насоса, форсунок, трубок низкого давления, топливопроводов высокого давления, впускного коллектора, выпускного коллектора, турбокомпрессора, фильтра грубой очистки топлива, фильтра тонкой очистки топлива, воздухоочистителя, топливного бака, охладителя надувочного воздуха, глушителя. В схеме топливной системы Д-245 (рис.1) МТЗ-892, МТЗ-92П указано средство облегчения пуска дизеля в условиях низких температур окружающей среды — свеча накаливания.

Рис.1 – Схема системы питания (топливная система) Д-245

1 — топливный бак; 2 – фильтр грубой очистки топлива; 3- трубки топливные низкого давления; 4 – топливный насос высокого давления; 5 – топливоподкачивающий насос; 6 – трубки топливные высокого давления; 7 — фильтр тонкой очистки топлива (неразборный); 8 – воздухоочиститель; 9 — фильтр тонкой очистки топлива (со сменным фильтрующим элементом); 10 – свеча накаливания; 11 – впускной коллектор; 12 – выпускной коллектор; 13 – глушитель; 14 – форсунка; 15 – трубка отвода топлива в бак; 16 — головка цилиндров; 17 – турбокомпрессор; 18 – трубка пневмокорректора; 19 – охладитель надувочного воздуха.

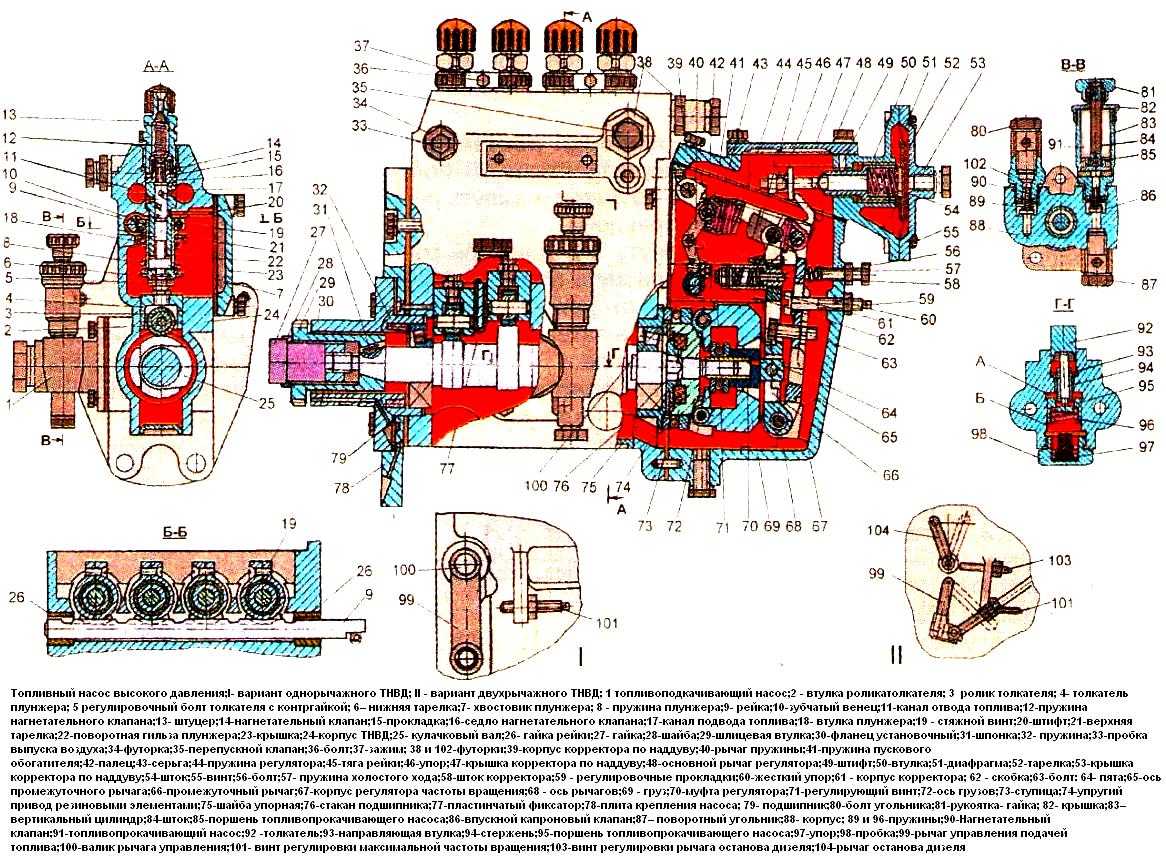

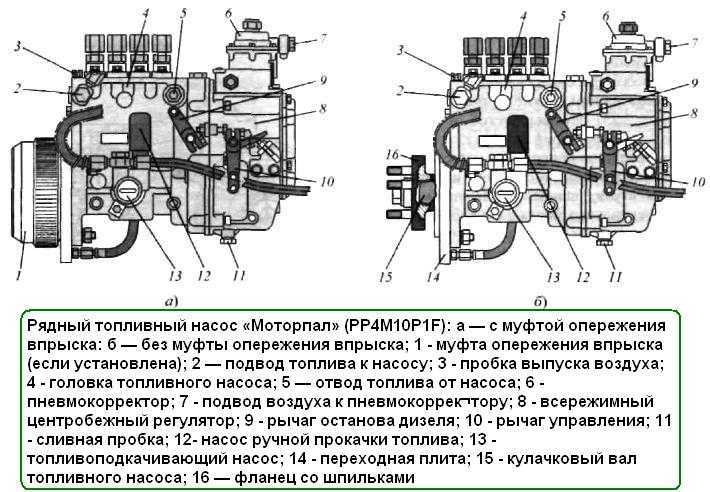

Топливный насос высокого давления ТНВД Д-245

На двигателях МТЗ-892, МТЗ-92П устанавливаются топливные насосы высокого давления ТНВД-773. Топливный насос высокого давления (ТНВД) Д-245 представляет собой блочную конструкцию, состоящую из четырех насосных секций в одном корпусе, имеющую кулачковый привод плунжеров и золотниковое дозирование цикловой подачи топлива.

Для проверки давления открытия нагнетательных клапанов подайте в головку ТНВД Д-245 топливо и, постепенно увеличивая давление, наблюдайте, при каком давлении начинается истечение топлива из сливных трубок. Если это значение не укладывается в пределы 0,04. 0,08 МПа, замените нагнетательный клапан или его пружину.

Для регулировки угла начала подачи топлива ТНВД 773 МТЗ-892, МТЗ-92П необходимо вывернуть штуцер нагнетательного клапана, вынуть его из седла и установить специальное приспособление. Определить нижнее положение плунжера, затем, вращая кулачковый вал в соответствии с направлением вращения, установите равный 5,45±0,05 мм. Зафиксируйте соответствующее этому положению кулачкового вала значение угла.

При упоре рычага управления регулятором в болт ограничения максимального скоростного режима проведите предварительную регулировку начала выключения подачи топлива. Момент начала движения рейки ТНВД Д-245 в сторону выключения подачи топлива должен соответствовать табличному значению. В ином случае регулировку осуществляйте болтом ограничения максимального скоростного режима.

Проверьте величину подачи топлива секциями ТНВД Д-245 МТЗ-892, МТЗ-92П на номинальном режиме при давлении воздуха 0,8+1 МПа в полости мембраны корректора по наддуву. Неравномерность подачи по секциям не должна превышать допустимые 3%. При необходимости отрегулируйте путем разворота корпусов секций топливного насоса 773 или изменением числа регулировочных прокладок под корпусом корректора.

При положении рычага управления на упоре в болт ограничения максимального режима, проверьте соответствие частоты вращения полного выключения подачи топлива. Эта регулировка ТНВД 773 (Д-245) производится изменением предварительной длины пружины регулятора, после чего проверьте выключение подачи топлива рычагом снова.

Стоимость ТНВД и комплектующих.

Новый топливный насос обойдется покупателю в 25-50 тыс. рублей зависимо от завода-изготовителя. Возьмем, к примеру, компанию MOTORPAL — ТНВД ее производства имеют цену 25-35 тыс. рублей.

Стоит также назвать примерную адекватную для нынешнего рынка стоимость главных запчастей, которые могут требовать замены: — форсунки (1500-3000 р./шт.); — установочная плита (3000-5000 р); — шестерня привода ТНВД (3000-5000 р); — вал редуктора ТНВД для Д-245 (3000-5000 р); — топливопровод ВД (до 1000 р); — насос подкачки топлива (1500-3000 р).

Источник статьи: http://remruk.info/regulirovka-tnvd-d-245/
