Перекачивает бензонасос, признаки и причины неисправности

Признаки выхода из строя бензонасоса

Чтобы разобраться в причинах поломки этого узла, нужно знать конструкцию топливного насоса. Его конструкция такова: в герметичном корпусе установлен электродвигатель, на конце которого закреплена крыльчатка. Включение двигателя приводит к вращению крыльчатки. За счет движения форсунки топливо подается из бензобака к двигателю. Топливный насос питается от аккумуляторной батареи через бортовую сеть. Электрическая часть устройства надежно защищена предохранителем. Что может указывать на аппаратную проблему. На самом деле симптомов надвигающихся проблем не так уж и много:

• При запуске двигателя шума насоса не слышно;
• Автомобиль не заводится или заводится не сразу;
• На холостом ходу двигатель ведет себя хаотично;
• На увеличение скорости автомобиля, нажатие педали газа машина реагирует с задержкой;
• Мощность двигателя резко упала.

Как снять бензонасос на ВАЗ 2114 и какое новое оборудование лучше поставить? Если выход из строя автомобиля произошел в результате поломки бензонасоса, его необходимо поменять. На новое оборудование рекомендуется устанавливать только оригинальные BOSH

При покупке обратите внимание на упаковку. Деталь необходимо завернуть в плотную полиэтиленовую пленку, внутри которой находится специальное маслянистое вещество

Стоимость оригинальной детали более 2000 руб.

Замена бензонасоса и фильтра грубой очистки на автомобилях ВАЗ 2113, 2114, 2115

Бензонасос и фильтр грубой очистки описанным в статье способом меняются аналогично также на всех ВАЗовских авто с объемом двигателя 1.5 литра.

Топливный насос расположен на всех автомобилях марки ВАЗ в баке. Он установлен в корпусе, вместе с сеточкой (фильтр грубой очистки) и указателем уровня топлива. Добраться до него легко — достаточно снять заднее сиденье и обнаружить лючок. Открутив крепление, под ним будет корпус насоса со всеми вспомогательными агрегатами.

Насос меняется после диагностики. Подробнее описано тут: проверка давления в топливной рампе на автомобиле ВАЗ. Менять по «ощущениям» и по пробегу не рекомендуется, так как без диагностики невозможно понять, возникла ли проблема с насосом или же с сеткой (кроме случаев полного отказа насоса). Так же тяжело определить срок службы. В большей части он зависит от качества бензина. Любителем ездить «на парах», при почти пустом баке насос придется менять чаще. Это связано с попаданием воздуха в топливный заборник, вследствие чего насос начинает работать на высоких оборотах и перестает охлаждаться бензином. При такой манере езды не удивляйтесь, что придется менять насос каждый год (15 тысяч километров пробега).

Если диагностика выявила неисправность насоса, то целесообразно поменять и фильтр грубой очистки. Он установлен в корпусе насоса. Если обнаружены проблемы только с сеточкой, то насос менять не требуется.

Для замены нам потребуется — из основного инструмента:

• Ключ «на 7». Лучше головка «на 7»
• Ключ «на 17»
• Ключ «на 19»
• Плоскогубцы
• Плоская отвертка
• Крестовая отвертка

Из дополнительного инструмента:

• WD-40 (или аналогичная жидкость)
• Ветошь
• Насос для подкачки колес

Из материалов:

• Насос и сеточка (или только сеточка)
• Резиновое уплотнительное кольцо
• Шланг подачи топлива от насоса до штуцера (не обязательно, но желательно, если давно не снимали)

Итак, процедура замены насоса и фильтра грубой очистки.

1. Все работы лучше проводить с практически пустым баком. Запрещается проводить работы с баком, залитым «под горловину»!

2. Сначала стравливаем давление в топливной магистрали. В данном случае лучше сделать это, отсоединив клемму от насоса. Снимаем сиденье, откручиваем лючок:

3. Отсоединяем клемму:

4. Заводим машину и даем ей поработать, пока не заглохнет.

5. Откручиваем штуцеры ключом «на 17» (новые трубки идут «на 14»). Все соединения лучше предварительно залить WD-40.

6. Наносим WD-40 на гайки крепления корпуса насоса. После чего откручиваем 8 гаек ключом «на 7»

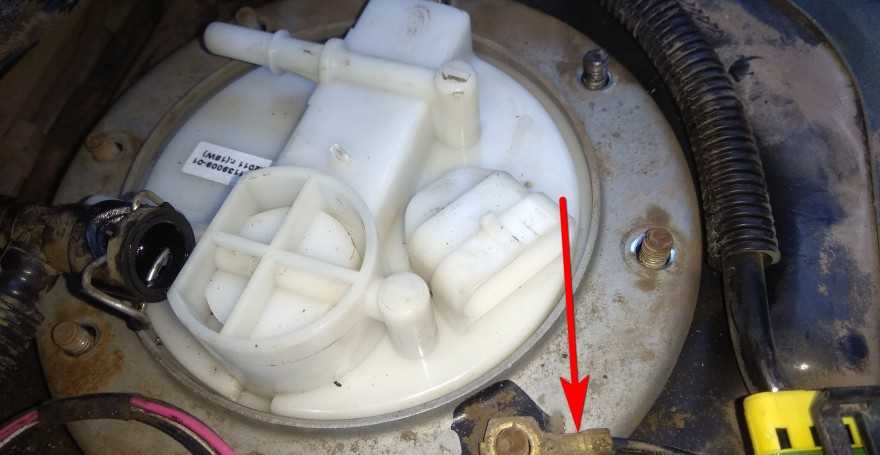

Обратите внимание, что на одной из них прикручена «масса» насоса:

7. Снимаем металлическое прижимное кольцо.

8. Вытаскиваем корпус насоса. Будьте осторожны! На нем установлен датчик уровня топлива. При извлечении насоса не погните указатель. Иначе показания будут неверными.

9. Снимаем резиновый уплотнитель:

10. Отсоединяем нижний стакан. Он просто отщелкивается. Как правило, в нем будет много грязи. Убираем ее ветошью и промываем. Иногда этот стакан не получается вытащить через отверстие вместе с корпусом насоса. Он просто падает в бак. Ничего страшного в этом нет (если бак залит не под завязку). Он легко достается рукой и вытаскивается после демонтажа резинового уплотнителя.

11. Снимаем фильтр грубой очистки. Просто сдергиваем его вверх. Если задача поменять только сеточку, то собираем обратно.

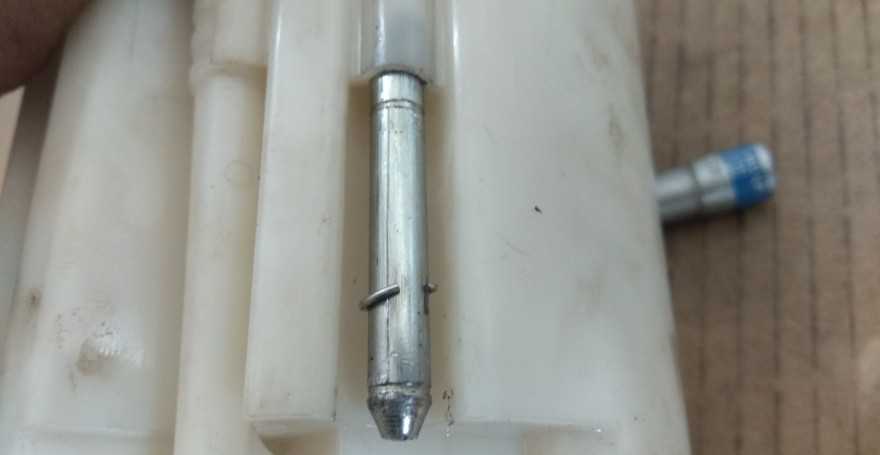

12. Снимаем стопорный штифт с направляющей. Вытаскиваем его плоскогубцами:

13. Отсоединяем клемму бензонасоса и уровня топлива:

14. Снимаем корпус насоса с датчиком уровня с направляющих.

15. Отсоединяем шланг от бензонасоса:

16. Если операция давно не проводилась, то резина потеряет свою эластичность. Можно нагревать ее строительным феном, но лучше поменять трубку. Чтобы быстро ее снять, срезаем ножом со штуцера в верхней части:

17. Откручиваем датчик уровня топлива крестовой отверткой (2 винта). Снимаем его с корпуса насоса:

18. Снимаем клемму с бензонасоса:

19. Разбираем корпус бензонасоса. Для этого надавливаем на 3 защелки на боковой стенке:

20. Вытаскиваем бензонасос и заменяем новым. При необходимости меняем и трубку:

21. Собираем в обратной последовательности.

Ремонт бензонасоса ВАЗ 2114/2115

При проведении ремонта топливного насоса будем отталкиваться от того, что бензонасос мы уже сняли с бака. О том, как правильно демонтировать устройство, будет написано ниже, мы же остановимся более подробно на описании самого хода ремонтных работ:

1. Потребуется снять с модуля защитный стакан — для этого придётся поддеть отвёрткой фиксаторы стакана, и бензонасос свободно выйдет.
2. С корпуса бензонасоса откручиваем два винтика, который фиксируют датчик уровня горючего, после чего отсоединяем шлейф проводов, идущий от датчика и откладываем его в сторону.
3. Далее потребуется отсоединить фильтрующую сетку от насоса, воспользовавшись плоской отвёрткой.
4. В завершении разборки нужно снять сам корпус с устройства — на поверхности имеется шплинт, который необходимо вытащить.
5. Потребуется внимательно рассмотреть все детали устройства на предмет трещин, разрывов и деформаций. Как правило, чаще всего выходят из строя какие-либо конкретные части бензонасоса, которые гораздо проще и дешевле заменить, чем покупать новое устройство. Замена мембран, резиновой втулки или фильтра не представляет особой сложности: отвёрткой поддевается старое изделие и на его место натягивается новое. Сетка бензонасоса, поплавок или датчик уровня топлива также с лёгкостью монтируются обычной отвёрткой.
6. Сборка агрегата производится в обратном порядке.

Как заменить бензонасос Ваз 2114 по шагам с фото

Кратко о том, как поменять бензонасос ВАЗ 2114 в зависимости от модификации. Замена проста, как на карбюраторе, так и на инжекторе. Обе модификации имеют одинаковое расположение топливного насоса.

Поэтапная замена:

• Открываем заднее сиденье и добираемся до люка бензобака.
• откройте люк, очистите поверхность от грязи.
• Отсоедините трубки и провода от колбы.
• Откручиваем и вытаскиваем топливный баллон.
• Разбираем его на столе и заменяем топливный насос
• Собираем все обратно.

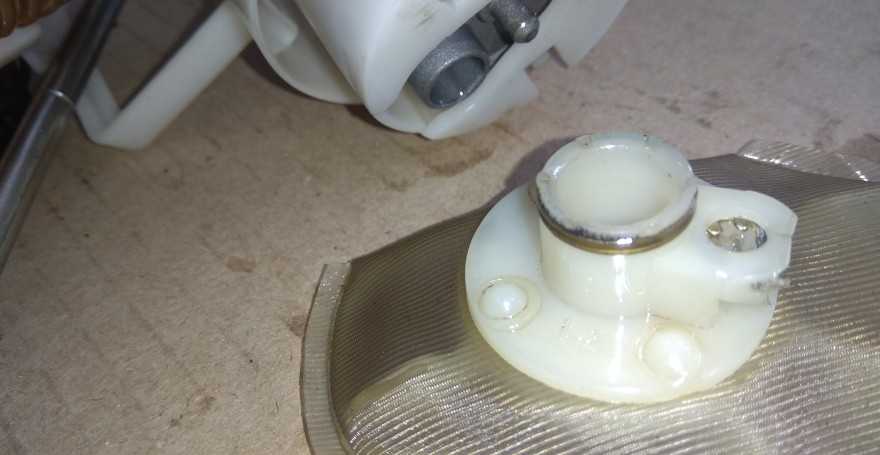

Перед установкой необходимо узнать, как заменить сетку бензонасоса ВАЗ 2114. Для этого понадобится трещотка с головкой «на 10» и плоская отвертка.

Сначала снимите стопорное кольцо и поднимите крышку топливного насоса, чтобы отсоединить заглушку. При замене сетки поплавок также можно временно снять, чтобы не сломать крепления.

Разбираем стекло с 3 замками и тянем вниз. После этого откроется доступ к фильтру (сетке).

Далее в нашем фотоотчете более подробная инструкция.

1. Топливный насос на этом автомобиле находится в баке. Для его замены залезем под заднее сиденье.

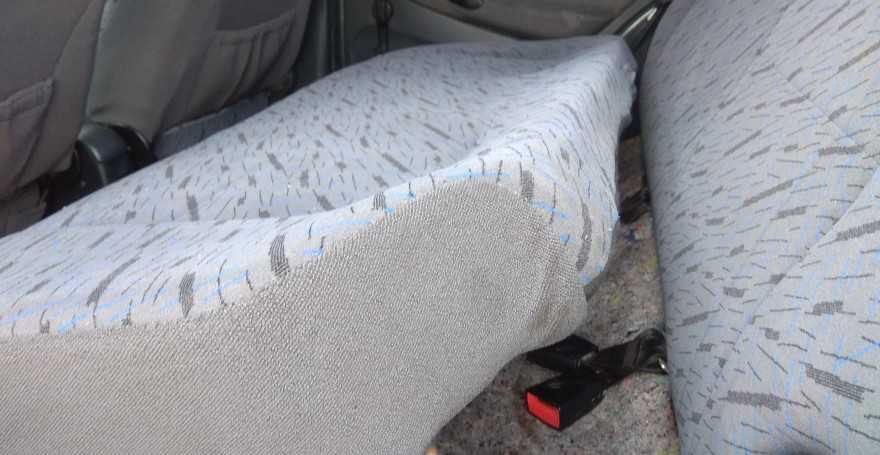

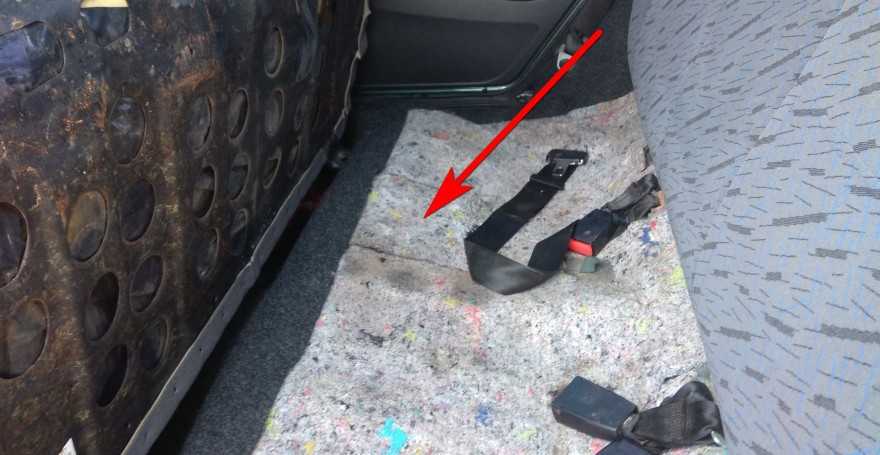

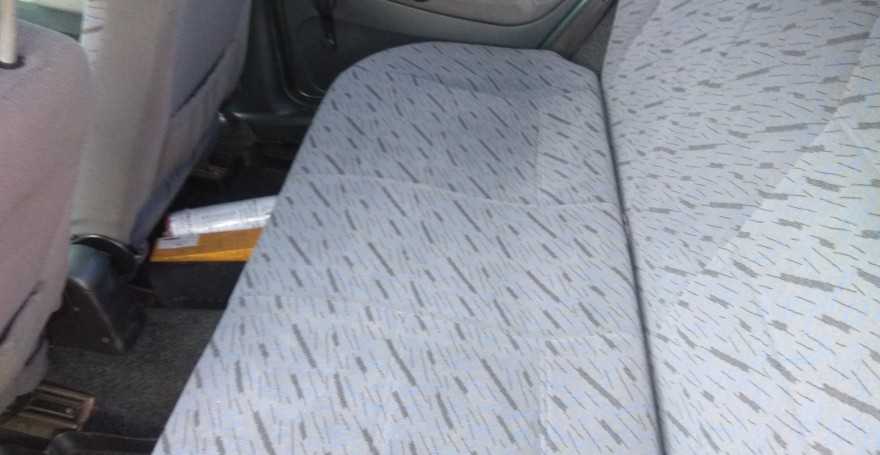

2. Чтобы сложить сиденье, потяните за часть сиденья, которая находится сбоку от спинки сиденья.

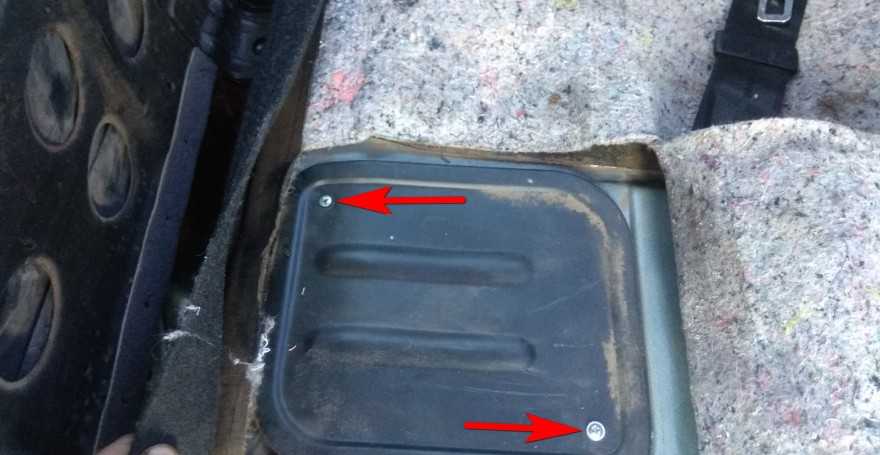

3. Люк для доступа к топливному баку расположен по направлению стрелки. В глушителе сделаны вырезы для свободного доступа к баку.

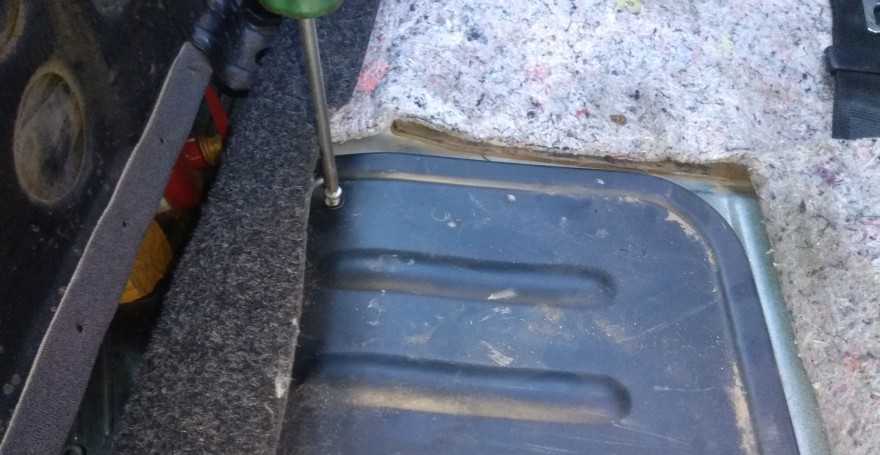

4. Отводим глушитель в сторону и отверткой откручиваем два винта крепления крышки бензобака.

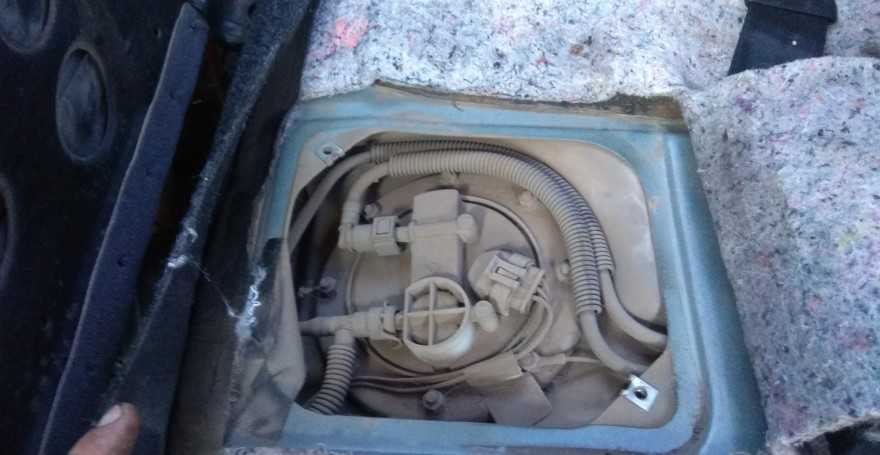

5. Теперь нам нужно убрать всю грязь вокруг бензобака. Мы использовали воздух из компрессора и выдували его под небольшим напором, стараясь не брызгать в машину.

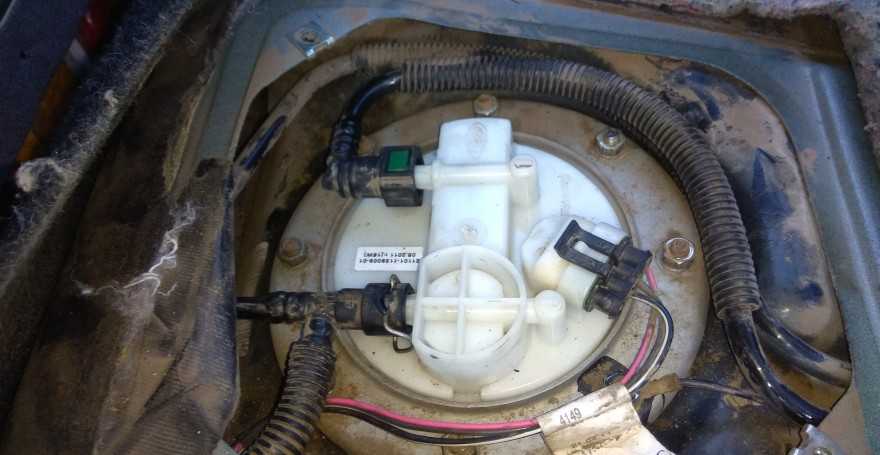

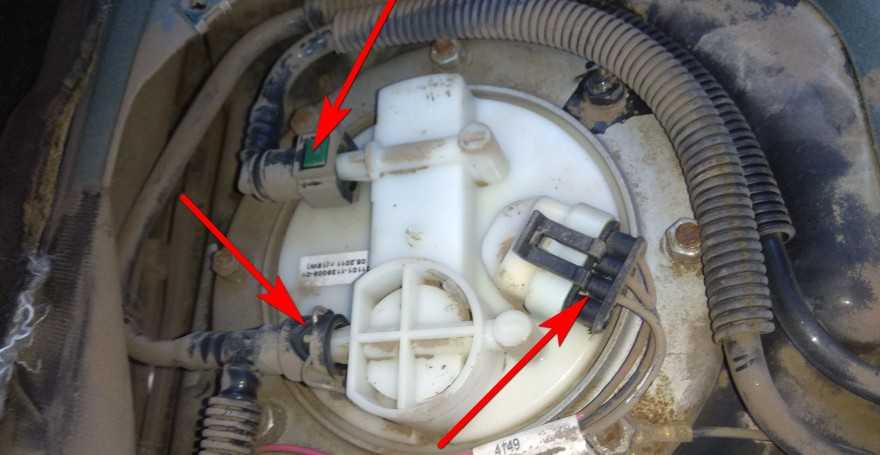

6. Теперь мы можем отсоединить топливные трубки и электрический разъем. Трубки снимаются нажатием на пластиковые фиксаторы по бокам.

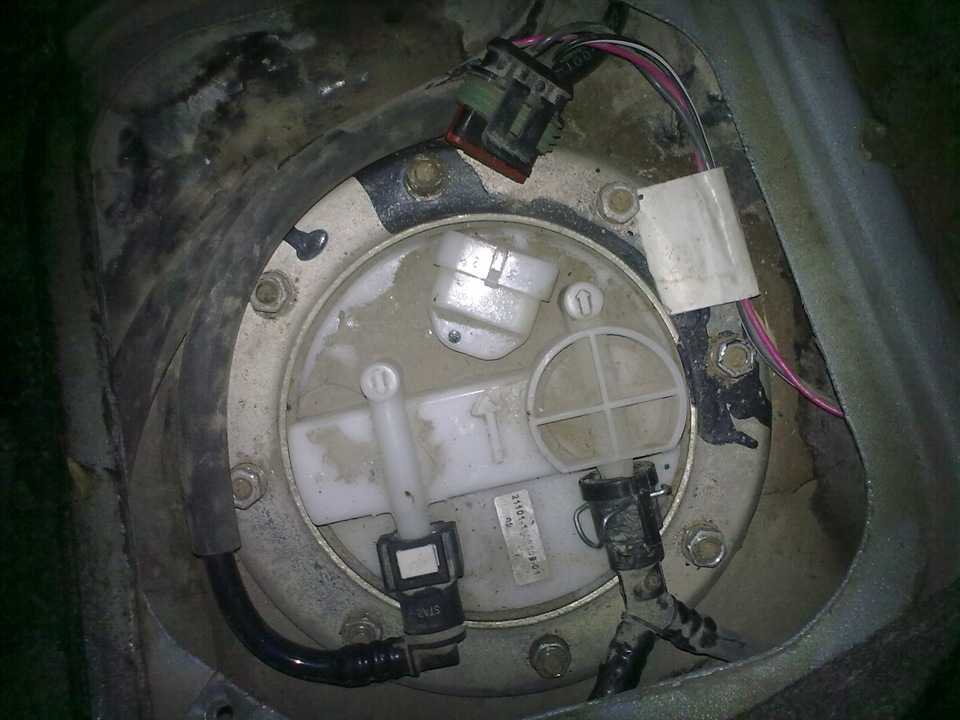

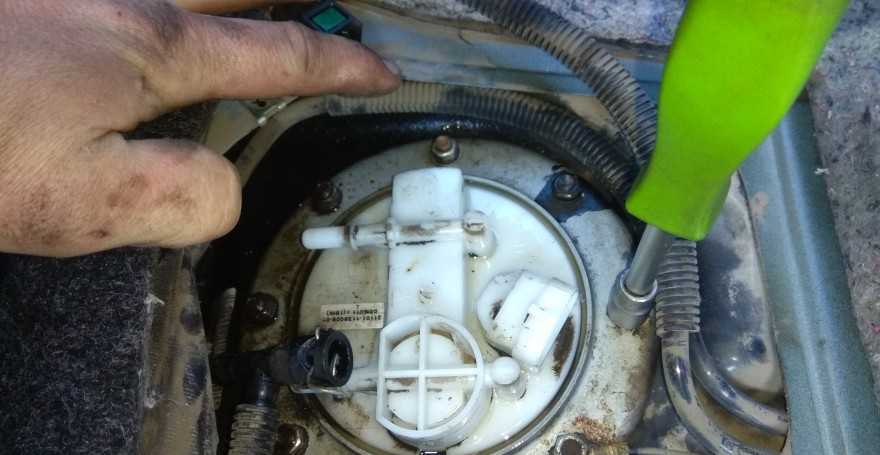

7. Отверните восемь гаек, крепящих топливную грушу.

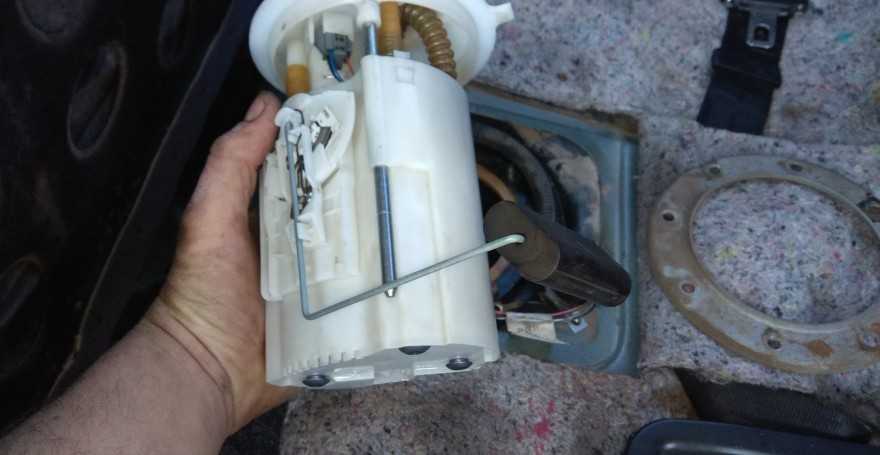

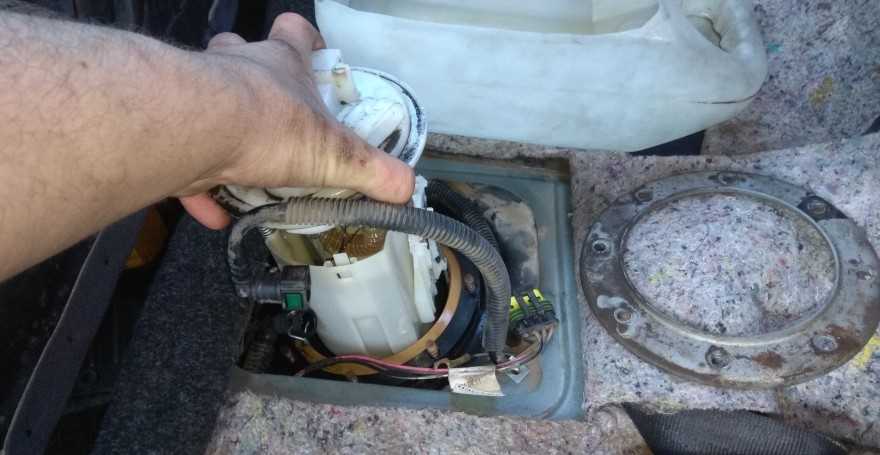

8. Отводим в сторону провода, патрубки и вытаскиваем бензобак. Необходимо заранее подготовить обрезанную емкость или другую подобную емкость, так как топливная фляга будет заполнена бензином.

9. Теперь на столе приступаем к разборке бензобака и замене бензонасоса. Первым делом подцепляем его отверткой и снимаем стопорное кольцо, указанное на картинке.

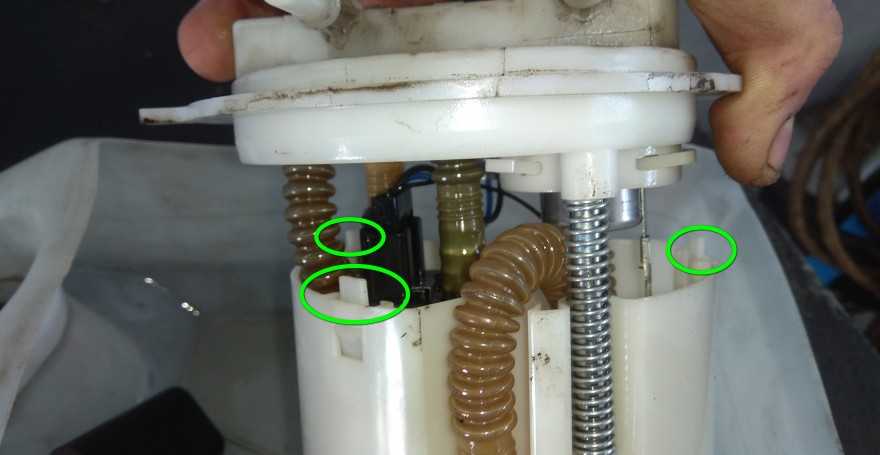

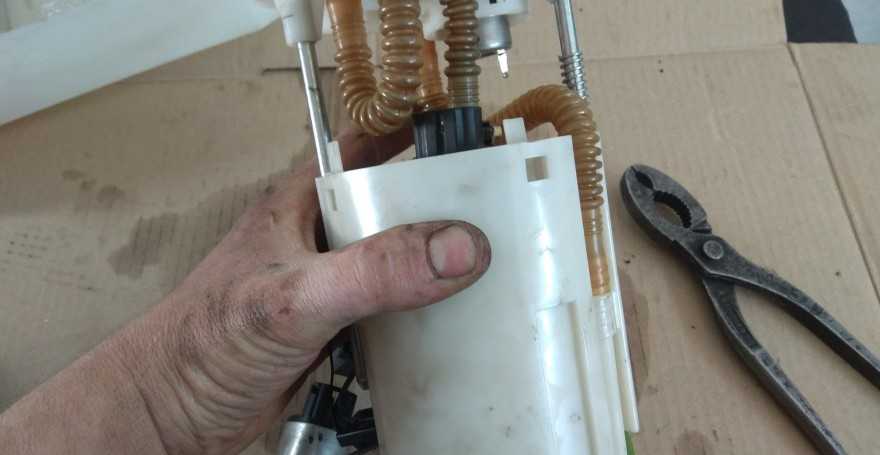

10. Одновременно нажмите на три замка, указанные на картинке, и потяните за верхнюю часть колбы и попытайтесь ее отсоединить.

11. Отсоедините все провода и электрические разъемы, показанные на рисунке, и вытащите внутреннюю часть, в которой находится топливный насос.

12. Теперь, когда колба отсоединена, у нас есть доступ к насосу. Отверткой подденьте и отсоедините фильтр грубой очистки.

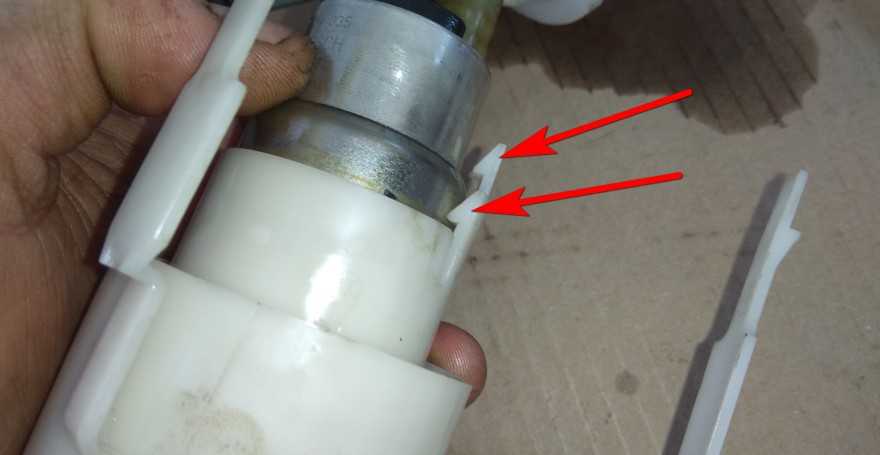

13. Отгибаем руками два держателя бензонасоса и вытаскиваем его из пластика.

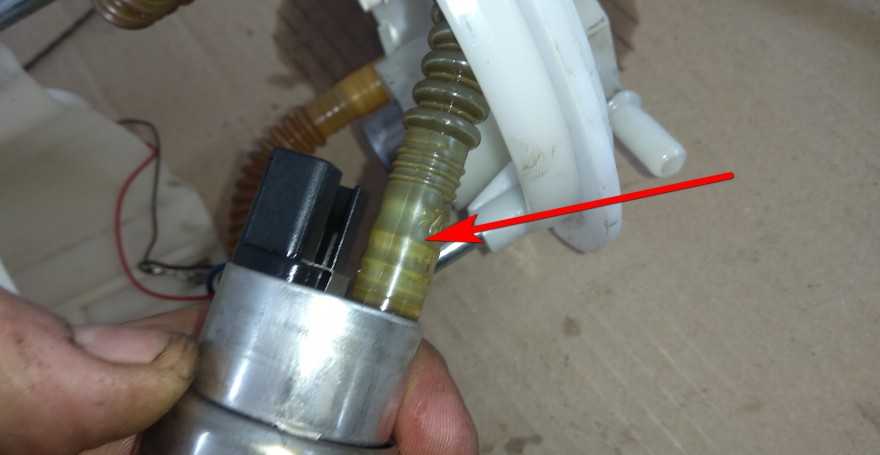

14. Для замены насоса надо отсоединить шланг, указанный стрелкой. Для облегчения снятия шланга можно воспользоваться феном, нагреть шланг, размягчить его, а затем поддеть и снять шланг отверткой.

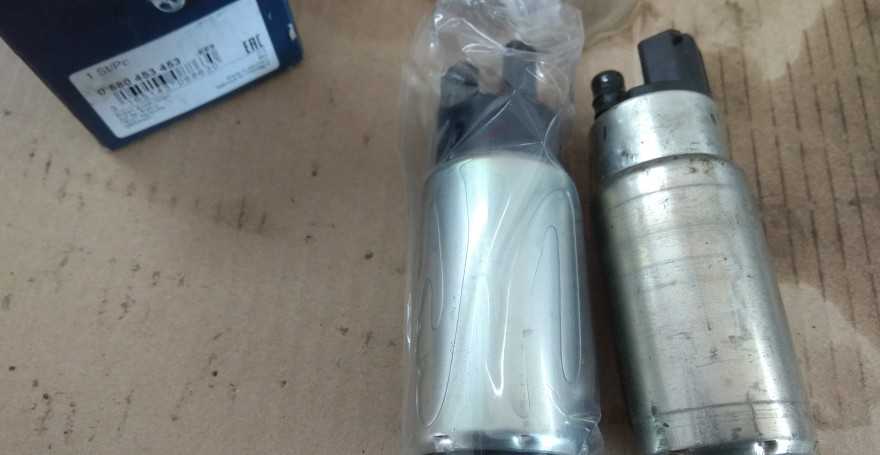

15. Сравните снятый насос с новым.

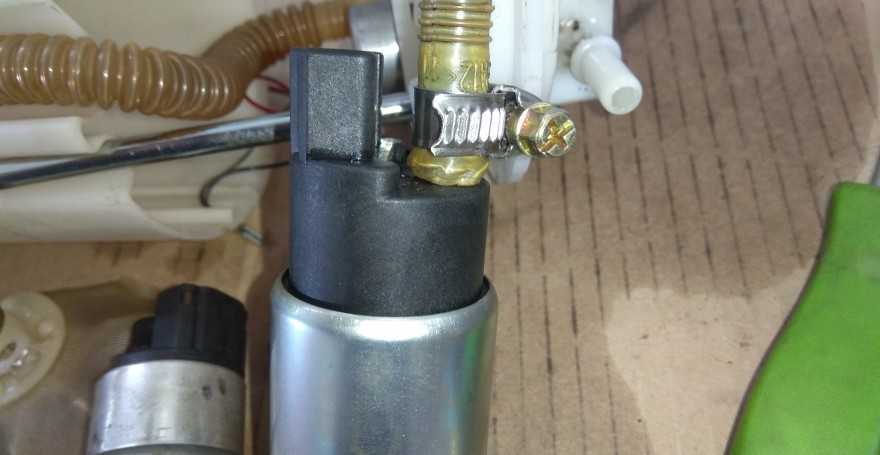

16. Надеваем шланг на насос и фиксируем обычным хомутом. Для лучшей усадки хомута также рекомендуем использовать фен.

17. Ставим пластиковый корпус и фильтр на новый насос.

18. Перед обратной сборкой необходимо очистить корпус от грязи, промыть бензином и продуть весь мусор воздухом.

19. Собираем колбу в порядке, обратном разбору.

20. Не забудьте заменить стопорное кольцо.

21. Собранную топливную колбу опускаем в бак.

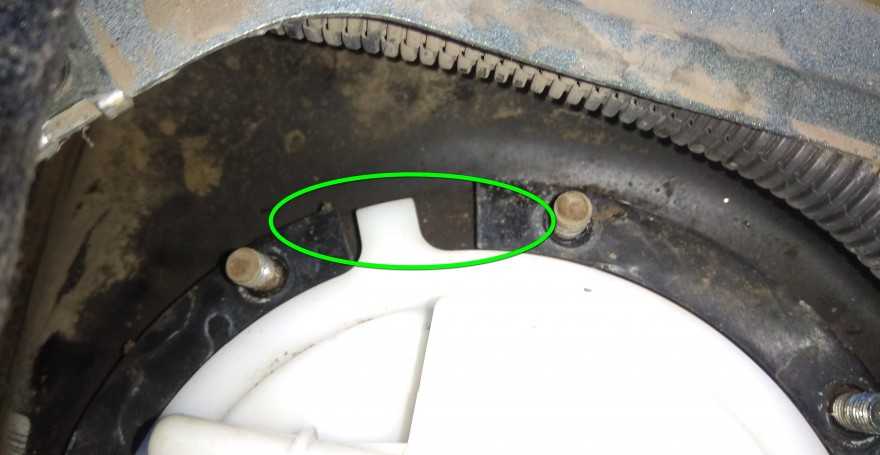

22. Чтобы не перепутать правильное положение для установки, на корпусе лампочки есть специальный флажок, который должен встать на место.

23. Устанавливаем прижимную пластину и прикручиваем все гайки крепления, не забываем подключить провод заземления.

24. Пересоединяем трубы и муфту.

25. Закрыть люк, опустить сиденье.

Улучшение эффективности сгорания топлива

Стакан на бензонасосе инжектора играет важную роль в улучшении эффективности сгорания топлива в двигателе. Этот компонент обеспечивает необходимое давление и подачу топлива к форсункам находящимся непосредственно во впускном коллекторе.

Для эффективного сгорания топлива внутри цилиндров двигателя необходимо правильно дозировать топливо и обеспечить его равномерное распределение по всем цилиндрам. Стакан на бензонасосе предназначен именно для этого. Он выполняет роль резервуара, который собирает топливо под давлением и таким образом стабилизирует его подачу к форсункам.

Когда топливо попадает в стакан, оно охлаждается и проходит через фильтры, удаляющие из него механические примеси и грязь. После этого топливо подается к форсункам, которые распыляют его в виде мелких капель для лучшей смешиваемости с воздухом в цилиндре.

Благодаря улучшенной подаче и распылению топлива, достигается более полное сгорание в цилиндрах двигателя. Это позволяет повысить мощность и крутящий момент двигателя, а также снизить выбросы вредных веществ.

Важно отметить, что правильная работа стакана на бензонасосе инжектора достигается благодаря регулярному обслуживанию и замене фильтров. Грязные фильтры могут привести к нарушению подачи топлива и ухудшить эффективность сгорания

В итоге, установка и правильная работа стакана на бензонасосе инжектора является неотъемлемой частью обеспечения эффективности и надежности работы двигателя с системой впрыска топлива.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.





















4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Причины замены сетки бензонасоса

Основная причина — некачественный бензин либо присадки, которые добавляются в него с различными целями: от «промывающих инжектор» до увеличения октанового числа. В жаркую летнюю погоду эти вещества выкристаллизовываются на сетке, забивая её.

Признаки загрязнения сеточки:

• плавают обороты холостого хода;
• авто периодически глохнет при резком бросании педали газа;
• рывки при движении, плохая приемистость — машина «тупит», медленно ускоряется, особенно заметно при движении за городом;
• при резком нажатии акселератора двигатель «захлебывается», не работает выше средних или малых оборотов, невозможно набрать скорость;
• плохо или не заводится вообще, но «схватывает» (последняя стадия «заболевания»).

Сбои проявляются не все сразу, а развиваются постепенно или наступают внезапно после обычной стоянки.

Улучшение производительности двигателя

Основная функция стакана на бензонасосе инжектора — сглаживание пульсации давления топлива, вызванной работой поршневой группы двигателя. Благодаря стакану давление топлива остается стабильным, что позволяет инжекторам работать более эффективно. Кроме того, стакан также помогает предотвратить появление пузырьков в топливе, которые могли бы повлиять на работу инжекторов и снизить производительность двигателя.

Установка стакана на бензонасосе инжектора может иметь несколько преимуществ. Во-первых, это позволяет улучшить динамику двигателя, так как плавность подачи топлива способствует более точному впрыску и более эффективному сгоранию. Во-вторых, это может улучшить экономию топлива, поскольку более эффективный впрыск может повысить КПД сгорания. Кроме того, стакан может уменьшить вибрации и шум, связанные с работой инжекторов, что положительно сказывается на комфорте вождения и общем состоянии автомобиля.

Важно отметить, что установка стакана на бензонасосе инжектора требует правильной настройки и обслуживания, чтобы гарантировать его эффективную работу. При установке стакана необходимо следовать инструкциям производителя и обратиться к профессионалам для установки, если вы не уверены в своих навыках

Неправильная установка или обслуживание могут привести к негативным последствиям для работы двигателя.

В заключение, установка стакана на бензонасосе инжектора может значительно улучшить производительность двигателя. Благодаря сглаживанию пульсации давления и предотвращению пузырьков в топливе, стакан позволяет инжекторам работать более эффективно. Это может привести к улучшению динамики двигателя, экономии топлива, снижению вибраций и шума

Однако необходимо помнить о важности правильной установки и обслуживания стакана для гарантированной эффективной работы

Как проверить работоспособность бензонасоса

Зачастую в тех проблемах, в которых автовладелец винит бензонасос, виноваты другие элементы топливной системы. Чтобы установить факт выхода из строя бензонасоса, потребуется знать причины, почему он может сломаться.

Причины неисправностей работы бензонасоса

Чаще всего устройство может выходить из строя во время движения транспортного средства. Бензонасос может просто отказаться перекачивать топливо из бака к двигателю либо же образуется течь, из-за которой работоспособность устройства нарушается. В случае прекращения подачи питания насос полностью прекращает свою работу.

К основным причинам неисправностей бензонасоса можно отнести следующие:

• отсутствие герметичности в самом устройстве насоса (течь);
• повреждение поверхностей мембран;
• израсходовался ресурс моторчика насоса;
• окислились контакты;
• проблемы в проводке или реле;
• грязь и мусор в топливном баке, которые вместе с бензином попадают в насос.

Как видите, причин выхода из строя бензонасоса может быть множество.

Отложение грязи на сетке фильтра — из распространённых причин неисправностей топливного насоса

Признаки неисправности

Существует всего четыре основных признака, по которым можно без специальных приспособлений диагностировать неисправности в работе бензонасоса:

1. Автомобиль просто не заводится. Разумеется, мотор может не функционировать и по ряду других причин, однако, прежде всего потребуется проверить работоспособность самого топливного насоса.
2. После того как автомобиль завёлся, характерное жужжания бензонасоса неслышно. Жужжание должно быть отчётливо слышимо в задней части салона, так как бензонасос располагается под задними сидениями.
3. В последнее время стали наблюдаться перебои в работе силового агрегата: мотор заводится не с первого раза, во время движения слышно, как напрягается двигатель.
4. Автомобиль при езде на небольшой скорости начинает дёргаться.

Конструкция бензонасоса

Что касается непосредственно самого элемента, то он мембранного типа. Принцип работы его основывается на электрическом приводе. Питание на мотор осуществляется от сети автомобиля. Главный компонент – это специальная мембрана, которая в процессе работы мотора может совершать возвратно-поступательные движения.

Узел мембранной системы или гидронагнетателя обязательно имеет в конструкции предохранительный клапан, который служит для сброса давления. Также имеется обратный клапан, находящийся в выходной части устройства. Он необходим для того, чтобы не дать топливу возможность проникнуть из системы питания в бак. Кроме того, с его помощью осуществляется сохранение давления в системе, когда насос выключен.

Что касается принципа действия механического гидронагнетателя, то их делят на центробежные и объемные насосы. Первые могут быть турбинного типа, где рабочая деталь похожа на крыльчатку с огромным количеством лопастей.

В автомобиле ВАЗ-2114 бензонасос постоянно омывается горючей жидкостью, даже если горючего в баке немного. Такая конструкция используется для того, чтобы электромотор охлаждался, ведь в процессе работы он достаточно сильно нагревается.

Замена бензонасоса на ВАЗ-2113, 2114, 2115

Не секрет, что без бензина на автомобиле далеко не уедешь. Потому для работы двигателя просто необходимо, чтобы вся топливная система функционировала в оптимальном режиме.

Во многом за подачу топлива на двигатель отвечает бензонасос, которого модель ВАЗ 2114 не лишена, конечно же. Чтобы решить проблему с отказавшим в работе топливным насосом, нужно удостовериться в его виновности.

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Последовательность работ

1. Поднимаем задний диван.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

Модели бензонасосов автомобилей ВАЗ 2114/2115

Автомобили ВАЗ 2114/2115 оборудованы бензиновыми двигателями объёмом 1,5 см3 и 1,6 см3 с распределённой системой впрыска. Для подачи топлива используется погружной электрический бензонасос. Он является частью топливного модуля, установленного в верхней части бензобака (под задним сиденьем). В состав модуля, кроме насоса, входят топливонакопитель (стакан), фильтр грубой очистки и датчик уровня топлива с поплавком.

Для подачи топлива в автомобилях ВАЗ 2114/2115 используется погружной электрический бензонасос

Бензонасос ВАЗ 2114/2115 — это обычный электромотор постоянного тока в герметичном корпусе с односторонним клапаном на выходе. На валу электродвигателя расположена крыльчатка специальной формы. Её вращение и обеспечивает подачу топлива.

В состав топливного модуля входит бензонасос, топливонакопитель фильтр грубой очистки и датчик уровня топлива

Питание бензонасоса осуществляется от бортовой сети автомобиля. Электрическая цепь насоса, защищённая предохранителем, замыкается при помощи отдельного реле.

Электрические топливные насосы для автомобилей ВАЗ производятся как отечественными («Утёс», СААЗ, «Пекар»), так и зарубежными фирмами. На последних модификациях ВАЗ 2114/2115 установлены насосы BOSH, отличающиеся высокой надёжностью, длительным сроком службы и сравнительно невысокой ценой.

Конструкция электрического топливного насоса ВАЗ 2114/2115

Каталожные номера штатных бензонасосов для ВАЗ 2114/2115:

• 2112–1139009–12 — для двигателей объёмом 1,5 см3;
• 2112–1139009–01 — для двигателей объёмом 1,6 см3;
• 580453453 (BOSH) — для двигателей объёмом 1,5 и 1,6 см3.

Указанные модели отличаются рабочим давлением. Первые способны создавать в топливной системе давление 2,8–3,2 кПа, вторые — 3,7–3,9 кПа. Топливные насосы BOSH рассчитаны на 3,5 кПа.

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

Признаки поломок

Первый признак, который сообщает о том, что насос не работает, — это банальный отказ двигателя заводиться.

Еще один момент – это давление в топливной системе. Когда с устройством все в порядке, тогда в магистралях будет 3,2 бар. По топливной рампе на 1,5-литровом двигателе уровень давления составит от 285 кПа до 325, на двигателе объемом 1,6 л – от 375 до 390 кПа.

Также часто случается такая ситуация, когда насос не получает сигнал после включения зажигания. Обычно водитель слышит легкую вибрацию, которая сообщает о нормально работающем устройстве, однако в этом случае вибрации нет. Чаще всего здесь проблема в проводке. Двигатель может дергаться еще до старта или просто на небольших оборотах. Здесь не функционирует сам насос либо сетка фильтра грубой очистки.

Все эти неисправности можно исправить. Не стоит сразу бежать в ближайший магазин. Замена бензонасоса ВАЗ-2114 обойдется от 2000 рублей при покупке целого модуля или же 1000 рублей при приобретении только насоса. Среди причин также может быть предохранитель, реле, ненадежно закрепленная масса, электромотор, контакты.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

1. манометр (можно шинный с пределом измерения 5–7 кПа);
2. шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
3. два хомута для шланга соответствующего диаметра;
4. крестообразная отвёртка;
5. ниппельный колпачок;
6. сухая тряпка.

Кроме этого, желательно присутствие помощника.

Порядок проверки следующий:

• В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
• Снимите со штуцера пластиковый колпачок (заглушку).

Найдите штуцер для измерения давления и снимите с него колпачок

Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.

При выкручивании золотника из штуцера может брызнуть топливо

На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.

Соедините манометр со штуцером при помощи шланга и хомутов

Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3.Если давление заметно выше — насос неисправен.

Замена насоса

Большинство современных автомобилей оснащаются бензонасосами, которые расположены внутри самого бака с топливом. Из-за этого добраться до него достаточно сложно и подобное размещение вызывает массу вопросов.

В случае с ВАЗ 2114 можно поднять заднее сиденье, под которых находится прямоугольный люк. Открыв его, вы получите доступ к насосу, датчику с поплавком и фильтру грубой очистки — сетке. То есть при необходимости вы легко сможете выполнить замену фильтра или другого элемента.

На бензонасос идет два топливных провода:

• Подающий. С его помощью, проходя через фильтр тонкой очистки, питается рампа и форсунки;
• Обратный. Через регулятор давления возвращается топливо, что позволяет непрерывно обеспечивать питание двигателя.

Теперь поговорим непосредственно о том, как снять и заменить вышедший из строя топливный насос.

1. Отключите в обязательном порядке минусовую клемму с аккумуляторной батареи вашего автомобиля.
2. Желательно опустошите бак от топлива.
3. При снятии топливного модуля вы получите возможность добраться до днища топливного бака, а потому есть шанс очистить его от всевозможных осадков.
4. Избавьтесь от давления внутри топливопровода. Это позволит избежать попадания целой струи из топлива вам в лицо или внутрь автомобиля. Для этого воспользуйтесь измерительным штуцером на топливной рампе и тонкой отверткой.
5. Снимите заднее сиденье, чтобы получить доступ к люку, ведущему нас к топливному модулю.
6. Открутите два крепежа, удерживающих крышку люка.
7. Отключите электро разъем от модуля.
8. С помощью ключа на 17 открутите топливопроводы, которые подключены к насосу. Делайте это аккуратно, чтобы не потерять уплотнительное кольцо. Затем отведите патрубки в сторону, дабы они вам не мешали.
9. С помощью головки на 7 миллиметров нужно открутить 8 крепежных гаек. Они держат прижимную пластину, удерживающую весь модуль.
10. Вынимайте его аккуратно через отверстие в топливном баке, но перед этим не забудьте освободить поплавок датчика уровня топлива.
11. Если имеется новый модуль, устанавливайте его точно в обратной последовательности.
12. Если же замене подлежит только один из элементов, тогда придется разобрать топливный модуль на элементы.
13. С разборкой модуля проблем не возникнет даже у новичка, поскольку разбирается узел на элементы достаточно легко.
14. Выполните процедуру обратной сборки, залейте топливо и проверьте систему в работе.

Процесс замены

Обратите внимание на тип установленного насоса. На помпах нового образца система крепления несколько другая

Потому для работы вам потребуется трещотка и головка на 10 миллиметров. С их помощью по кругу демонтируется кольцо и отжимаются фиксаторы, предусмотренные на топливопроводе.

Серьезных проблем процедура по замене топливной помпы вызывать не должна. Но все же будьте внимательными, аккуратными и последовательными. Вы работаете с топливом, а потому должны соблюдать все меры безопасности.
