Реле зарядки приора где находится

Замена регулятора

Перед началом работ следует отсоединить клемму аккумулятора, чтобы избежать короткого замыкания. Затем отсоединяем все подходящие к генератору провода и скидываем заднюю пластиковую крышку генератора. Демонтируем старое реле зарядки.

На новом регуляторе необходимо заменить клеммы «мама» на кольцевые. Устанавливаем новый регулятор на генератор и прикручиваем клеммы к тем же контактам, как в случае со старым реле

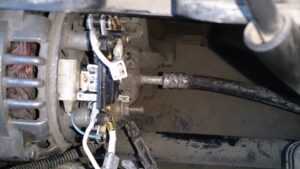

Очень важно ровно установить кольцо на плюсовой клемме генератора и обязательно проложить текстолитовую шайбу между шляпкой болта и кольцевой клеммой. В противном случае есть шанс сжечь статор генератора

Если шайбы под рукой не оказалось, можно сделать из шляпки пластиковой пробки под саморезы.

Ставим все на свои места и радуемся результату.

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре в комплектации Люкс и Люкс плюс выглядит следующим образом, как показано на фото ниже.

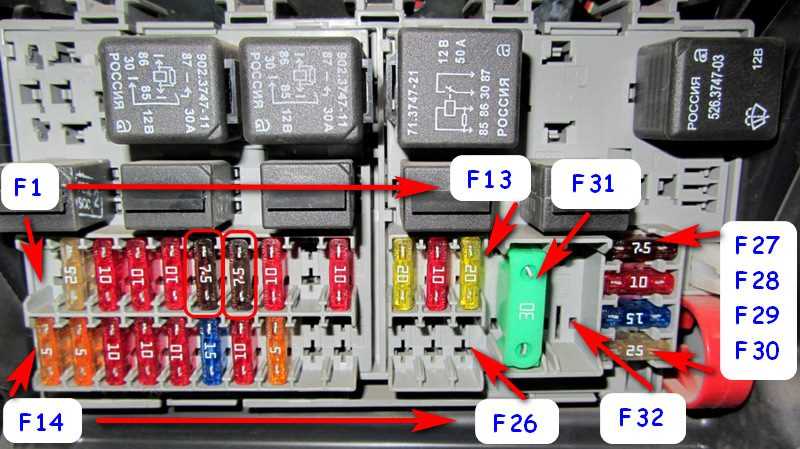

На фото ниже показано, как правильно считать предохранители.

Выше обозначены предохранители, как их правильно считать на блоке. Они имеют следующие обозначения:

1. F1 — Резервное гнездо.
2. F2 — 25А — Обогрев заднего стекла, модуль электро-пакета,  реле и разъем «10» колодки XP2 подключения обогревателя заднего стекла.
3. F3 —10А — Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа включения дальнего света фар.
4. F4 — 10А — Лампа дальнего света левой фары.
5. F5 — 10А — Монтажный блок (защита), реле включения звукового сигнала и звуковой сигнал.
6. F6 — 7,5А — Лампа ближнего света левой фары.
7. F7 — 7,5А — Лампа ближнего света правой фары.
8. F8 — 10А — Монтажный блок, реле включения противоугонной сигнализации и звуковой сигнал противоугонной сигнализации.
9. F9 — Резервное гнездо.
10. F10 — 10А — Комбинация приборов, контакт «20». Выключатель STOP-сигналов и лампы STOP-сигналов. Блок освещения салона и плафон освещения салона. Плафон освещения порога правой передней двери. Вспомогательный STOP-сигнал.
11. F11 — 20А — Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла (обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла (для 2171, 2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла (для 2171, 2172). Блок управления подушек безопасности, контакт «25».
12. F12 — 10А — Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления ЭМУР (ЭУР), контакт «1» колодки Х2. Выключатель лампы заднего хода. Блок управления системы парковки, контакт «11» и «14».
13. F13 — 15А — Прикуриватель.
14. F14 — 5А — Лампы габаритов (левый части). Комбинация приборов, индикатор включения света. Фонари освещения номерного знака и фонарь освещения багажника. Контроллер электропакета, контакт «12» колодки Х2.
15. F15 — 5А — Лампы габаритов (правой части). Плафон освещения вещевого ящика (бардачка).
16. F16 — 10А — Гидроагрегат системы ABS, контакт «18».
17. F17 — 10А — Противотуманная фара левая сторона.
18. F18 — 10А — Противотуманная фара правая сторона.
19. F19 — 15А — Выключатель обогрева сидений, контакт «1». Обогреватель передних сидений.
20. F20 — 10А — Выключатель рециркуляции (индикатор включения). Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением). Реле электровентилятора печки. Выключатель автоматического управления освещением. Блок управления стеклоочистителем и внешним освещением, контакты «3» и «11». Контроллер управления климатической системой, контакт «1». Датчик системы автоматической очистки стекол (датчик дождя), контакт «1».
21. F21 — 5А — Переключатель световой сигнализации, контакт «30». Колодка диагностики, контакт «16».  Часы и контроллер управления климатической установкой, контакт «14».
22. F22 — 20А — Моторедуктор очистителя ветрового стекла (автоматический режим). Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла.
23. F23 — 7,5А — Блок управления стеклоочистителями и внешним освещением, контакт «20».
24. F24-F30 — Резервное гнездо.
25. F31 — 30А — Контроллер электропакета, клемма «2» колодки Х1. Контроллер электропакета, клемма «3» колодки Х1. Модуль управления стеклопакетами на водительской двери, контакт «6». Плафон освещения порога левой передней двери.
26. F32(F28) — 40А — Резерв на Приоре без ABS. На Приоре с ABS: блок ABS системы.

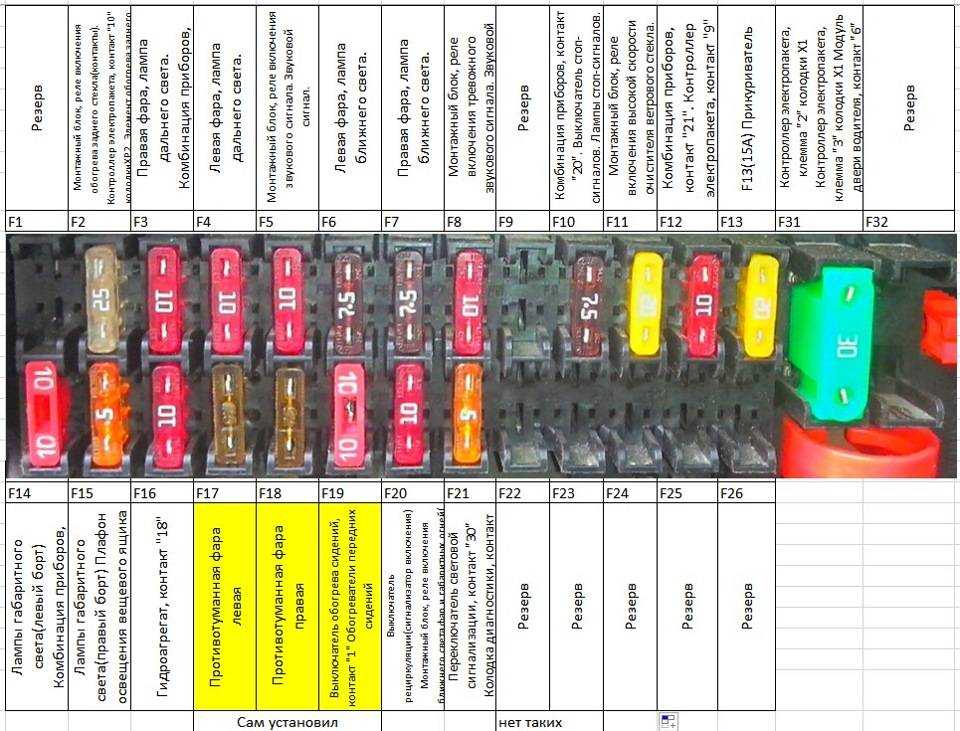

И аналогичная таблица в виде фото, которую можно при необходимости распечатать на принтере.

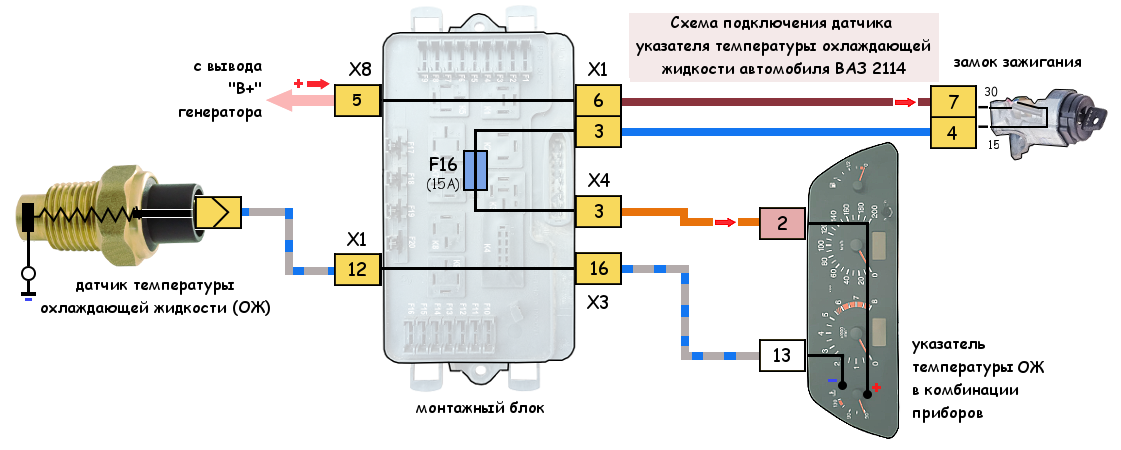

Ниже представлена схема распиновки центрального блока кузовной электроники.

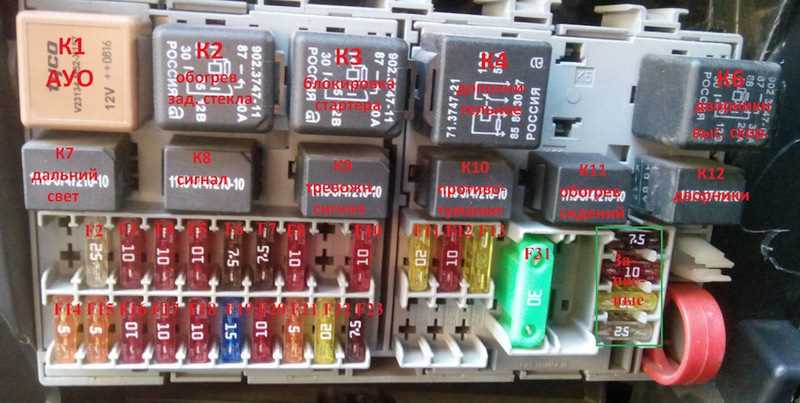

Теперь собственно о предназначении реле на монтажном блоке. Ниже фото с обозначением реле.

Все эти реле имеют следующие предназначения:

Ниже представлена схема разводки монтажного блока для Приоры Люкс Плюс.

Это интересно! При замене предохранителей, покупайте изделия не только соответствующего номинала, но еще и от надежных производителей. Не рекомендуется покупать изделия китайского производства, которые не проходят тестирование. На Приору рекомендуется выбирать предохранители марки LittelFuse.

Общее описание

Для начала необходимо проверить работу генератора. Замерьте напряжение на плюсовом выводе генератора и клеммах АКБ. Без нагрузки напряжение должно быть не менее 13,8 вольта, под нагрузкой – не ниже 13,5. Идеальный вариант при низких температурах в зимний период 14,8-14,3 вольта. Если есть разница в показаниях, то следует зачистить контакт на выводе генератора. Это можно сделать металлической щеткой или наждачной бумагой. Если же параметры ниже допустимых, то следует проверить состояние щеток на генераторе и задуматься о замене регулятора напряжения.

Как подключить

При замене реле регулятора напряжения генератора «Приора» на стандартный сложностей с подключением не возникает. Он просто устанавливается на штатное место.

Если производится замена на выносной трехуровневый или термооптимизированный, на место стандартного устанавливаем щеточный блок, а выводы пропускаем через свободное отверстие в крышке генератора.

Термодатчик термооптимизированной модели закрепляем на плюсовой клемме аккумулятора, соединительные провода прокладываем по кузову и закрепляем стяжками, входящими в комплект.

Выносной прибор закрепляем на свободном месте, тем самым соединив с массой автомобиля, и подключаем к нему провода от щеточного узла.

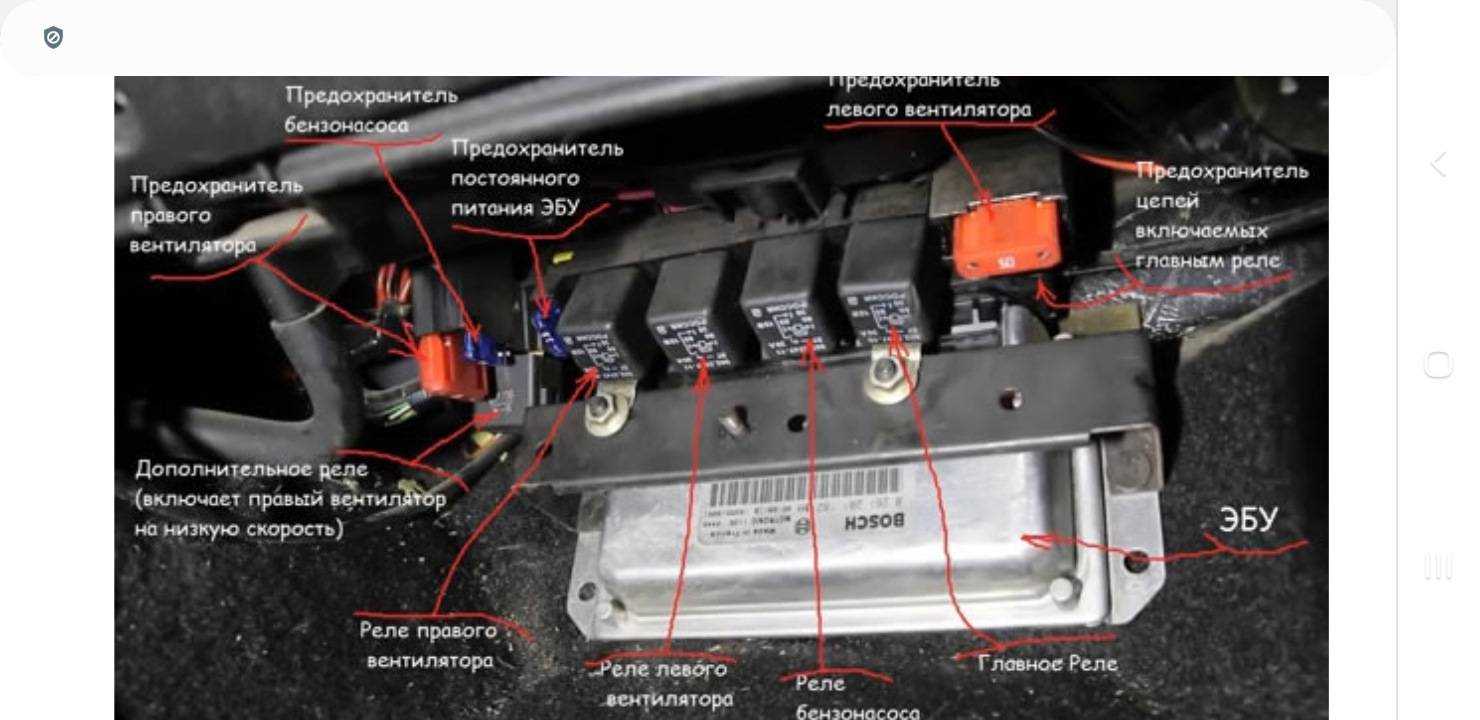

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф

сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

ВАЗ 2170 | Предохранители | Приора

13.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла	5
2	Указатели поворота	10
3	Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	10
6	Плафоны и светильники для чтения, плафон багажного отделения	5
7	Блок управления ABS	10
8	Автоматический корректор наклона фар при газоразрядных лампах, телефон	5
9	Обогрев зеркал	10
10	CD-чейнджер	5
11	Круиз-контроль при автоматической коробке передач	5
12	Питание системы самодиагностики	10
13	Сигналы торможения	10
14	Установка зеркал, стеклоподъемники, центральная блокировка замков	15
15	Комбинация приборов, автоматическая коробка передач	10
16	Свободен
17	Навигационная система	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона правой фары	10
21	Ближний свет левый, корректор наклона левой фары	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	25
25	Вентилятор системы вентиляции, климатическая установка	30
26	Обогрев заднего стекла	30
27	Свободен	15
28	Топливный насос	15
29	Электронные системы двигателя	20
30	Подъемно-сдвижная панель люка крыши	20
31	Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач	15
32	Электронные системы двигателя	20
33	Прикуриватель	15
34	Электронные системы двигателя	15
35	Плюс» продолжительного электропитания прицепа	30
36	Противотуманные фары, задние противотуманные фонари	15
37	Телефон, радио	20
38	Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков	15
39	Аварийная сигнализация	15
40	Звуковой сигнал	25
41	Свободен
42	Свободен
43	Свободен
44	Обогрев сидений	30

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты,
который в случае перегрузки автоматически выключается (например, при примерзании
стекол) и через несколько секунд опять включается.

За что отвечает предохранители в монтажном блоке Лада Приора

И так давайте теперь пробежимся по предохранителям:

• Предохранитель F1 отвечает за электровентилятор радиатора системы охлаждения двигателя
• Предохранитель F2 отвечает за обогрев заднего стекла
• Предохранитель F3 отвечает за дальний свет (правый борт)
• Предохранитель F4 отвечает за дальний свет (левый борт)
• Предохранитель F5 отвечает за звуковой сигнал
• Предохранитель F6 отвечает за ближний свет (левый борт)
• Предохранитель F7 отвечает за ближний свет (правый борт)
• Предохранитель F8 отвечает за тревожный сигнал
• Предохранитель F9 отвечает за вентилятор отопителя
• Предохранитель F10 отвечает за комбинацию приборов, освещение салона, стоп-сигнал
• Предохранитель F11 отвечает за стеклоочиститель, обогрев заднего стекла (управление)
• Предохранитель F12 отвечает за вывод «15» приборов
• Предохранитель F13 отвечает за прикуриватель
• Предохранитель F14 отвечает за габаритный свет (левый борт)
• Предохранитель F15 отвечает за габаритный свет (правый борт)
• Предохранитель F16 отвечает за вывод «15» АБС
• Предохранитель F17 отвечает за противотуманную фара левая
• Предохранитель F18 отвечает за противотуманную фара правая
• Предохранитель F19 отвечает за обогрев сидений
• Предохранитель F20 отвечает за блок управления иммобилизатором
• Предохранитель F21 отвечает за задний противотуманный свет
• Предохранитель F22 – F30 — резервное место для предохранителя
• Предохранитель F31 отвечает за блок управления электропакетом
• Предохранитель F32 — резервное место для предохранителя

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от подгорания контакты выключателей. Для замены реле и штыревых предохранителей в монтажном блоке предусмотрены специальные пластмассовые пинцеты 1 и 2. Перегоревший предохранитель определяем по сгоревшей перемычке, если есть сомнения, то можно проверить тестером.

Поиск и замена неработающих предохранителей на Лада Приора

Даже такая мелочь как замена предохранителей на автомобиле, заводит водителей в определенный ступор. Особенно это касается владельцев автомобилей Лада Приора. В сегодняшней статье я подробно расскажу вам про то, как поменять предохранители на Приоре и дам подробное описание, за что отвечает каждый из предохранителей.

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке. Монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

Маркировка предохранителей и реле нанесена на внутренней стороне крышки.

Как найти реле зарядки аккумулятора

Реле зарядки аккумулятора в автомобиле Лада Приора находится в определенном месте. Чтобы найти его, следуйте следующим инструкциям:

1. Откройте капот автомобиля.
2. Внимательно осмотрите двигатель и окружающую его область.
3. Найдите аккумулятор, который обычно расположен близко к передней части автомобиля.
4. Присмотритесь к аккумулятору и проводам, искомое реле должно быть подключено к аккумулятору.

Обычно реле зарядки аккумулятора представляет собой небольшой прямоугольный блок. Оно может быть помечено соответствующими надписями, такими как «реле зарядки» или «зарядное реле».

Если вы не можете найти реле зарядки аккумулятора с помощью приведенной выше инструкции, рекомендуется обратиться к руководству пользователя автомобиля Лада Приора или обратиться к сертифицированному автомеханику для получения более детальной информации.

Замена и монтаж регулятора напряжения Лада Приора

Владельцы отечественных автомобилей часто сталкиваются с такой проблемой, когда после долгих поездок с включенным кондиционером и освещением аккумулятор не получает заряд. Как итог – разряженная АКБ. В большинстве случаев автовладельцы начинают грешить на саму АКБ и бегут в магазин за новой.

После установки новой аккумуляторной батареи через несколько сотен пробега в тех же условиях начинаются точно такие же проблемы. Только тогда владельцы российского автопрома обращаются к автоэлектрику для поиска причин разрядки АКБ. Как показывает практика, причиной разрядки или слабого заряда аккумулятора служит неисправность генератора напряжения. Если быть точнее, его мощность.

Рассмотрим пример поиска неисправности и замены регулятора напряжения на Ладе Приора.

Виды устройств на «Приору»

Установленный на «Приоре» регулятор не справляется со своими функциями при пиковых нагрузках. Если на автомобиле установлен кондиционер, то летом электронапряжение часто проседает, и аккумулятор не заряжается. Поэтому многие водители принимают решение заменить штатный прибор.

Трехуровневый

Вариант замены — установка трехуровневого регулятора напряжения на генератор БАТЭ «Приоры». Устройство позволяет выбрать один из трех режимов работы:

• Минимальный, который обеспечивает напряжение генератора 13,4 В, как и стандартный. Режим подходит для теплого времени года.
• Второй режим позволяет выдавать 14,3 В и используется в случаях, когда обычного электронапряжения недостаточно.
• Максимальный режим подходит для использования зимой. Он позволяет генератору вырабатывать 14,8 В.

Для генератора БАТЭ 90 А, установленного на «Приоре», выпускается трехуровневый регулятор, которым можно заменить штатный без дополнительной переделки и подгонки.

Выносной

Установка трехуровневого регулятора на штатное место не всегда эффективна. Он находится в непосредственной близости к двигателю и сильно нагревается, что влияет на работу.

Решить эту проблему можно, установив выносной регулятор напряжения генератора «Приоры». Это трехуровневый прибор, у которого, в отличие от стандартного, щеточный и рабочий блок выполнены раздельно и соединены проводниками.

Щеточный блок устанавливается на обычное место, а регулятор закрепляется в любом удобном доступном месте к массе автомобиля.

Термооптимизированный

Любой регулятор понижает напряжение зарядки при возрастании температуры. Это нужно, чтобы предотвратить закипание электролита в АКБ. Но беда в том, что узел и батарея находятся в разных местах подкапотного пространства. Прибор сильно нагревается и уменьшает напряжение, независимо от температуры аккумулятора.

Замена регулятора напряжения на «Приоре». Источник фото: https://www.drive2.com/l/9306556/

Этого недостатка лишена термооптимизированная модель. В ее состав входит термодатчик, который устанавливается на плюсовую клемму аккумулятора. Он поддерживает нужное электронапряжение зарядки в зависимости от температуры электролита, а не самого узла.

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Блок предохранителей и реле на Приоре Люкс и Люкс Плюс: обозначения и назначения

Блок предохранителей и реле на Приоре с опциями Luxury и Luxury Plus выглядит следующим образом, как показано на рисунке ниже.

На фотографии ниже показано, как правильно считать предохранители.

Выше указаны предохранители, обозначенные как их правильно считать на блоке. Они обозначены следующим образом:

1. F1 – Резервное гнездо.
2. F2 – 25A – Обогреватель заднего стекла, модуль электрокомплекта, реле и гнездо ’10’ на колодке подключения обогревателя заднего стекла XP2.
3. F3 – 10A – Правая фара, лампа дальнего света, комбинация приборов, сигнальная лампа дальнего света.
4. F4 – 10A – лампа левой фары.
5. F5 – 10A – Монтажный блок (безопасность), реле звукового сигнала и звуковой сигнал.
6. F6 – 7,5A – Лампа ближнего света левой фары.
7. F7 – 7.5A – Лампа ближнего света для правой фары.
8. F8 – 10A – Монтажный блок, реле активации противокражной сигнализации и зуммер противокражной сигнализации.
9. F9 – Запасная розетка.
10. F10 – 10A – Панель приборов, контакт “20”. Выключатель света STOP и лампочка STOP. Устройство освещения кабины и внутренний светильник. Блок освещения порога правой передней двери. Вспомогательный стоп-сигнал.
11. F11 – 20A – Монтажный узел, высокоскоростное реле стеклоочистителя. Переключатель стеклоочистителя и омывателя, контакт ’53a’. Переключатель стеклоочистителя и омывателя, контакт “53ah”. Выключатель обогрева заднего стекла. Монтажный узел, выключатель заднего стекла с подогревом (катушка). Мотор стеклоочистителя ветрового стекла. Мотор стеклоочистителя заднего стекла (для 2171, 2172). Мотор омывателя ветрового стекла. Мотор омывателя заднего стекла (для 2171, 2172). Модуль управления подушками безопасности, контакт 25.
12. F12 – 10A – Панель приборов, контакт “21”. Контроллер электропакета, контакт “9” колодки X2. Блок управления ЭМС (ECU), контакт “1” колодки X2. Выключатель заднего фонаря. Блок управления системой парковки, колодки “11” и “14”.
13. F13 – 15A – прикуриватель.
14. F14 – 5A – Лампы стояночного света (левая сторона). Приборная панель, индикатор выключателя света. Подсветка номерного знака и подсветка багажного отделения. Контроллер электрокомплекта, контакт “12” клеммной колодки X2.
15. F15 – 5A – габаритные огни (правая сторона). Подсветка отделения для хранения (перчаточный ящик).
16. F16 – 10A – Гидравлический блок ABS, контакт 18.
17. F17 – 10A – левая противотуманная фара.
18. F18 – 10A – правая противотуманная фара.
19. F19 – 15A – выключатель подогрева сидений, контакт “1”. Подогрев передних сидений.
20. F20 – 10A – выключатель рециркуляции (индикатор включен). Крепление в сборе, реле ближнего света и стояночного света (система автоматического управления светом). Реле вентилятора электрического отопителя. Выключатель для автоматического управления освещением. Блок управления стеклоочистителем и наружным освещением, контакты “3” и “11”. Блок управления кондиционером, контакт “1”. Датчик автоматических стеклоочистителей (датчик дождя), контакт “1”.
21. F21 – 5A – Выключатель освещения, контакт “30”. Диагностическая плата, контакт “16”.  Контроллер часов и кондиционера, контакт “14”.
22. F22 – 20A – Двигатель стеклоочистителя ветрового стекла (автоматический режим). Монтажный узел, реле включения стеклоочистителя ветрового стекла и реле включения высокоскоростного стеклоочистителя ветрового стекла.
23. F23 – 7.5A – Блок управления стеклоочистителями и наружным освещением, контакт “20”.
24. F24 – F30 – Запасная розетка.
25. F31 – 30A – Контроллер электропакета, клемма “2” клеммной колодки X1. Контроллер электропакета, клемма “3” клеммной колодки X1. Модуль управления стеклом двери водителя, клемма “6”. Осветительный прибор порога левой передней двери.
26. F32(F28) – 40A – резервный режим на Priora без ABS. На Priora с ABS: система ABS в сборе.

И подобный стол в виде фотографии, которую при необходимости можно распечатать на принтере.

Ниже приведена схема распиновки центрального блока кузовной электроники.

Теперь о назначении реле на монтажном блоке. Ниже приведена фотография реле.

Все эти реле имеют следующие назначения:

Ниже приведена схема подключения монтажного блока для Priora Lux Plus.

Интересно! При замене предохранителей важно покупать изделия не только с правильным номиналом, но и от надежных производителей. Не рекомендуется покупать продукцию китайского производства, которая не прошла проверку

Для Priora мы рекомендуем выбирать предохранители марки LittelFuse.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.
