Низкий уровень стеклоомывающей жидкости

Какие проблемы возникают при низком уровне стеклоомывающей жидкости?

Дворники не могут эффективно очистить стекло, что снижает видимость во время дождя или снегопада.
Засорение форсунок стеклоомывателя из-за нехватки жидкости, что может привести к их поломке или неравномерному распылению жидкости.
Возможно повреждение ветрового стекла или кузова автомобиля при неудачных попытках очистить стекло без стеклоомывающей жидкости.

Как исправить проблему низкого уровня стеклоомывающей жидкости?

Проверьте уровень стеклоомывающей жидкости в специальном резервуаре, который находится под капотом автомобиля.
Если уровень недостаточный, долейте стеклоомывающую жидкость до рекомендуемого уровня.
Проверьте работу дворников после доливки жидкости.

Дополнительные советы:

Рекомендуется использовать специальную зимнюю стеклоомывающую жидкость во время холодного времени года, чтобы предотвратить замерзание жидкости и помощники-дворники могли эффективно очищать стекло.
Проверяйте уровень стеклоомывающей жидкости регулярно и доливайте жидкость при необходимости.

глюко-пежо 307 2.0hdi самопроизвольное включение ближнего и дворников

Еще дополню, один раз машинка вообще отказалась запускаться. Щелкали зажиганием(вкл-выкл) до того момента пока не загорится чек на приборке. Когда появился чек на приборке, машина запустилась и ездила.. Но ранее чек мог не загораться на приборке и двигатель все равно замоторивался. Может кто сталкивался с подобным? БСИ на замену?

Началось всё с щелчков под рулем (в реле предполагаю) при включении обогрева (Всё работало, только щелчки раздрожали)! ->спустя 2 недели дворник «стал жить своей жизнью»-постоянно сам включался, работал при включение обогрева и при торможение срабатывал->затем Обогрев заднего стекла отказался работать совсем. ->спустя время замок задний закрывается и открывается отлично, но сигнализатор пищал, сообщая что он открыт(отсоединил клему от моторчика стеклоочистителя, сигнализатор замолчал, но замок не откроешь пока не вернешь клему на тоже место) В чем проблема? Проводка замыкает? Реле? Эта система разве взаимосвязана?

Смотри жгут проводов который идет из кузова в заднюю дверь. На Ситро С4 это было болячкой (перетирающийся и ломающийся жгут проводов), а С4 и 307 это братья в прямом смысле слова и жгуты там одинаковые. Прозвони и если это он то замени. Цена не баснословная. В новой версии жгута такая хрень устранена.

перетерся и замкнул жгут проводов двери багажника скорее всего

Твой пыжик скорее всего подверкся к кибер атаке!)))) срочно на диагностику

Сейчас наличием дворников никого не удивишь. А вот при их отсутствии, либо неисправностях возникают серьёзные проблемы. В особенности, когда на улице идёт дождь или снег.

Дворники могут работать в нескольких режимах. Это зависит от самого авто и его функционала. Переключение осуществляется подрулевым рычажком. Водитель может самостоятельно выбирать режим и скорость, либо же установить автоматическое срабатывание, связанное с датчиком дождя и не только.

Один из режимов — прерывистый. Чаще всего это первый режим на подрулевом переключателе. Суть его заключается в том, что щётки перемещаются из стороны в сторону, совершая остановку на 2-3 секунды. Это один из самых востребованных режимов.

Но часто владельцам машин приходится сталкиваться с ситуациями, когда дворники не работают. Если быть точнее, то нужный режим не срабатывает.

Возможные причины поломки дворников Peugeot 307

Если дворники Peugeot 307 перестали работать, это может быть вызвано несколькими причинами:

1. Плохое качество стеклоочистителя. Возможно, дворники не удовлетворяют требованиям производителя и не обеспечивают должную эффективность очистки стекла. В этом случае рекомендуется заменить стеклоочистители на качественные аналоги.

2. Изношенные или поврежденные резинки стеклоочистителя. Резиновые полоски на стеклоочистителях со временем становятся тусклыми, твердыми или деформированными, что может привести к плохому контакту с стеклом и непосредственно к неэффективной работе дворников. В данном случае рекомендуется заменить резинки стеклоочистителей.

3. Неправильно настроенные дворники. Если стеклоочистители двигаются неравномерно или плохо очищают стекло, проблема может быть в неправильно настроенных дворников. В данном случае рекомендуется провести настройку дворников, опираясь на инструкцию по эксплуатации или обратиться к автомастеру.

4. Повреждение моторчика дворников или блока управления. Если дворники не работают вообще, причиной может быть повреждение моторчика дворников или блока управления. В этом случае рекомендуется обратиться к профессионалам, чтобы они произвели диагностику и замену неисправных компонентов.

5. Проблемы с питанием. Если дворники работают периодически или направляются неравномерно, причиной может быть проблема с питанием. Возможно, разъемы или провода, подводящие электроэнергию к дворникам, имеют окисленные контакты или повреждения. В этом случае рекомендуется проверить провода и разъемы и, при необходимости, провести их замену.

Что я могу сделать, чтобы разблокировать стеклоочиститель на моем Peugeot 307?

Наконец, во второй части мы увидим, какие решения доступны для вас, чтобы убедиться, что дворники на вашем Peugeot 307 разблокированы и снова работают правильно.

Как разблокировать дворники на Пежо 307?

Если это касается стеклоочистителей переднего или заднего стекла, решения будут такими же, и мы подробно рассмотрим их один за другим в этой части, а адаптировать их к той части, которая вас касается, зависит от вас. Если у вас есть другие проблемы с блокировкой, например Залипла лючок бензобака на Пежо 307, не думайте дважды, чтобы ознакомиться с нашей статьей по этому поводу.

В таком случае вам нужно будет найти двигатель, затем отсоединить силовые кабели этого (будьте осторожны, некоторые из них должны быть связаны с разной скоростью подметания), затем вынуть щетки и навеску. Наконец, вам придется открутить эти точки крепления, которые обычно фиксируются на сайлентблоках, и собрать новый моторчик стеклоочистителя на вашем Peugeot 307.
В этой ситуации будет довольно просто, но дорого поменять комод, деталь обычно стоит около 200 евро, после проверки вы сможете разобрать свой комод, сняв крышку с задней части рулевого колеса, затем отсоединив ее и сняв его с крепежными винтами, вам просто нужно будет собрать новый.
Стеклоочиститель Peugeot 307 заблокирован из-за сбоя питания: В этой последней ситуации вам нужно будет определить источник неисправности (предохранитель или реле) и заменить неисправную деталь.

Чтобы узнать больше о Peugeot 307, ознакомьтесь с Peugeot 307 категория.

Реле стеклоочистителя

Проблемы с реле считаются наиболее вероятными и распространёнными при отказе в работе прерывистого режима стеклоочистителей.

Когда щётки не возвращаются в своё исходное положение, практически наверняка можно говорить о том, что причина в неисправном реле. Если параллельно дворники срабатывают в других положениях переключателя, то виновник 100% найден. Это реле.

Важно понимать, что другие режимы щёток стеклоочистителя на автомобиле работают и подключаются в обход используемого в схеме реле-прерывателя. То есть подключение идёт непосредственно на контакты выключателя

В том случае, если главным подозреваемым стало реле, его потребуется заменить. Пытаться восстановить элемент бессмысленно.

Здесь требуется такой порядок действий:

найти место расположения реле-прерывателя на своём автомобиле;
демонтировать неисправный элемент;
точно переписать номер устройства или взять его с собой;
приобрести аналогичную деталь, ориентируясь по номеру элемента;
убедиться в том, что новое реле подойдёт вашей машине;
установить реле-прерыватель на место, действуя в последовательности, обратной демонтажу;
провести работу обязательно при условии, что зажигание и подрулевой переключатель выключены;
провернуть ключ зажигания, не запуская двигатель;
проверить стеклоочиститель на предмет работоспособности в прерывистом режиме.

На этом работа завершена. Если всё теперь функционирует нормально, вам удалось найти причину и устранить её.

Почему стеклоочиститель моего Peugeot 307 остается застрявшим?

Итак, мы начнем нашу статью с объяснения застряли дворники вашего пежо 307 . Для начала остановимся на передних дворниках, а во второй раз — на заднем.

Почему передние дворники на моем Peugeot 307 застревают в верхнем или нижнем положении?

Мы продолжим один за другим различные проблемы, которые могут вызвать застревание передних дворников вашего Peugeot 307 :

Одна из самых основных причин застревания передних дворников на вашем Peugeot 307 связана с двигателем, который их приводит в действие, на самом деле эти двигатели могут со временем терять мощность, и в конечном итоге их необходимо заменить

Вам следует Прежде чем полностью заблокировать дворники, обратите внимание, что они работают намного медленнее.

Менее простой, но это все же может случиться, это то, что ваши передние щетки стеклоочистителя заблокированы из-за предмета, который мешает им работать, обратите внимание на ось лезвий.
Если это недостаток смазки, вы обнаружите, что ваши передние дворники работают медленнее, быстро выясните причину неисправности, иначе двигатели будут форсированы и повреждены.

Не исключено, что передние дворники вашего Peugeot 307 могут не работать из-за неисправного comodo. Чтобы проверить это, вам нужно отсоединить выходные провода и соединить их вместе, если дворники исправны, за проблему несет ответственность comodo.
Наконец, последняя возможность: передние дворники вашего Peugeot 307 заблокированы из-за сбоя питания, поэтому вам придется проверить две части: реле и предохранитель.

Почему заклинил дворник заднего стекла на моем Peugeot 307?

Что касается заклинил дворник заднего стекла вашего пежо 307 , истоки ваших проблем более или менее одинаковы. Хотя в задней части вашего автомобиля есть только одна щетка стеклоочистителя, все же есть некоторые специальные детали, которые могут вызвать проблемы только на заднем ветровом стекле вашего Peugeot 307. Итак, не забудьте выполнить те же исследования, что и в предыдущей части этой статьи.

Обрыв проводки дворников

Одной из причин неработающих дворников на Peugeot 307 может быть обрыв проводки. Проводка дворников может обрываться из-за различных причин, например, из-за неправильного монтажа, преждевременного износа или механического повреждения.

Если у вас не работают дворники, первым делом следует проверить проводку. Для этого необходимо:

Открыть капот и найти проводку, идущую к дворникам.
Внимательно осмотреть проводку на наличие повреждений: трещин, обломов, выгоревших участков.
Проверить проводку на наличие обрывов с помощью мультиметра.

Если вы обнаружите обрыв проводки, для исправления проблемы вам понадобится:

Специальный инструмент для разъемов проводов. Он позволяет отсоединить разъемы и установить новую проводку.
Кусок проводки, соединяющий дворники и реле.
Набор термоусадочной трубки и паяльник для установки новой проводки.

При замене проводки необходимо соблюдать следующие шаги:

Отсоединить старую проводку от дворников и реле, используя специальный инструмент.
Соединить новую проводку с разъемами дворников и реле.
Зафиксировать проводку, чтобы она не соприкасалась с другими деталями автомобиля.
Обрезать излишки проводки и установить термоусадочную трубку на соединительные места.
С помощью паяльника нагреть трубку, чтобы она стала плотно сидеть на месте и обеспечивала надёжное соединение.

После замены проводки рекомендуется проверить работу дворников и убедиться, что проблема с обрывом проводки была успешно устранена.

Трапеция

Потенциально работа дворников в одном режиме может быть связана с трапецией. Хотя чаще всего при её поломках щётки вообще не ходят по стеклу машины.

Трапеция является довольно сложным компонентом системы очистки лобового стекла. Поэтому никто из производителей гарантию на её длительный срок службы не даёт. Трапеция может заклинить, чрезмерно давить на стекло, некорректно срабатывать.

Для восстановления работоспособности трапеции можно прибегнуть к следующим мерам.

Покупка и замена трапеции. В случае с отечественными автомобилями это лучший вариант. Цена трапеции составит 1-1,5 тысячи рублей. Для иномарок такие детали значительно дороже. Поэтому часто рассматривают другой вариант.
Замена втулок и наконечников. Распространённая неисправность для трапеции дворников. Эти элементы зачастую делают из пластика, а он не переносит сильный мороз. В итоге материал трескается и разрушается. Заменить их можно путём покупки ремкомплекта.

Если же ремонт не дал желаемого результата и устройство продолжает работать некорректно, издавать посторонние звуки, то тут единственным правильным решением будет полная замена трапеции. В противном случае могут пострадать и другие узлы.

Проблемагенезис дворников Peugeot 307

Дворники играют важную роль в обеспечении хорошей видимости на дороге во время дождя или снегопада. Однако, временами дворники Peugeot 307 могут перестать работать должным образом, что может создавать проблемы для водителя.

Существует несколько распространенных причин, почему дворники Peugeot 307 могут перестать работать. Рассмотрим некоторые из них:

Повреждение лезвий дворников: Лезвия дворников подвержены износу и повреждениям от постоянного использования. Если лезвия становятся кривыми, рваными или сломаными, это может привести к плохой очистке стекла. Для исправления этой проблемы необходимо заменить поврежденные лезвия дворников на новые.
Замерзшие или загрязненные лезвия дворников: Зимой вода на стекле может замерзать на лезвиях дворников, что делает их бесполезными при очистке стекла. Также загрязнения на лезвиях могут препятствовать эффективной работе дворников. Чтобы решить эту проблему, необходимо очистить лезвия ото льда и грязи, или заменить их новыми.
Неисправность мотора дворников: Если дворники Peugeot 307 не двигаются при включении, возможно, проблема заключается в моторе дворников. Неисправность мотора может быть связана с повреждением электрических контактов или перегоранием предохранителей. Необходимо проверить электрическую систему дворников и заменить неисправные детали при необходимости.
Неисправность реле дворников: Реле дворников отвечает за передачу электрического сигнала от переключателя дворников до мотора. Если реле неисправно, дворники не будут работать. Чтобы устранить эту проблему, необходимо заменить неисправное реле дворников.

В случае, если дворники Peugeot 307 перестали работать, рекомендуется провести детальную диагностику системы дворников, чтобы определить конкретную причину неисправности. Если вы не уверены в своих навыках или не имеете необходимого оборудования, лучше обратиться к специалистам для ремонта и обслуживания автомобилей Peugeot.

Оптимальные методы ремонта дворников Peugeot 307

Если дворники Peugeot 307 перестали работать, существует несколько оптимальных методов их ремонта

Важно учесть, что причиной неполадки может быть не только сам дворник, но и электрическая система автомобиля, поэтому необходимо провести диагностику перед началом ремонта

Проверка предохранителя

Первым шагом в ремонте дворников Peugeot 307 следует проверить, не сгорел ли предохранитель, отвечающий за питание дворников. Чтобы проверить предохранитель, нужно найти его расположение в схеме предохранителей автомобиля и проверить актуальность связанных с ним проводов. Если предохранитель сгорел, его необходимо заменить и проверить работоспособность дворников.

Проверка реле

Если предохранитель в порядке, следующим шагом ремонта дворников Peugeot 307 является проверка реле, контролирующего работу дворников. Реле может выйти из строя из-за замыкания или обрыва в цепи. Чтобы проверить реле, необходимо установить на него вольтметр или использовать мультиметр для проверки сопротивления. В случае неисправного реле, его нужно заменить на новое.

Проверка проводки

Если и предохранитель, и реле в порядке, то причиной неполадки может быть обрыв или замыкание в проводке, соединяющей дворники с электрической системой автомобиля. Чтобы проверить проводку, необходимо осмотреть провода на предмет физических повреждений, таких как обрывы или трещины. Если обрыв или замыкание обнаружено, проводку нужно заменить или восстановить соответственно.

Замена дворника

Если проводка в порядке, но дворник все еще не работает, возможно, сам дворник вышел из строя. В таком случае его следует заменить на новый

Перед покупкой нового дворника, важно убедиться, что он совместим с Peugeot 307, проверив модель и год выпуска автомобиля

Профессиональная диагностика и ремонт

Если после проверки предохранителя, реле и проводки дворник по-прежнему не работает, рекомендуется обратиться к профессионалам, чтобы провести более глубокую диагностику и ремонт. Квалифицированные специалисты смогут выявить и устранить сложные поломки, которые могут быть невидимыми на первый взгляд.

Важно помнить, что электрические системы автомобилей сложны и требуют осторожного обращения. Если у вас нет опыта или навыков в работе с электрическими системами, ремонт дворников Peugeot 307 лучше доверить профессионалам

Обращение к специалистам

Если все предыдущие способы проверки и ремонта дворников не принесли результатов, рекомендуется обратиться к профессиональным специалистам. Только опытные мастера смогут точно определить причину неисправности дворников и провести качественный ремонт.

Обратившись к сервисному центру Peugeot, вы получите профессиональную консультацию и проверку системы дворников. Механики осмотрят состояние дворников и рычагов, проверят электрическую цепь, а также смажут и отрегулируют механизмы.

В случае необходимости замены каких-либо компонентов, специалисты подберут оригинальные запчасти и установят их согласно указаниям производителя. После ремонта дворники будут проверены на работоспособность, чтобы убедиться, что они функционируют безупречно.

Обращение к специалистам позволит вам избежать неправильной диагностики и ремонта, а также обеспечит долгосрочную и надежную работу дворников Peugeot 307.

Электромотор дворников

Нельзя исключать, что неисправности прерывистого режима связаны с мотор-редуктором узла очистки стёкол автомобиля.

Для начала потребуется убедиться в его работоспособности, либо же подтвердить факт выхода из строя. На этот счёт можно предложить следующие рекомендации:

Первым делом проверьте состояние предохранителя, который отвечает за работу мотор-редуктора дворников.
Если двигатель не работает, но предохранитель целый, тогда проверьте состояние электрической проводки. Возможно, где-то оборвались провода, ослаблены контакты, либо произошло короткое замыкание.
Убедившись в том, что причина — это неисправный мотор-редуктор, то остаётся 2 варианта. Его можно попытаться восстановить, либо же просто заменить на аналогичное устройство.

Решив заменить электродвигатель, обязательно обратите внимание на то, насколько прочно закреплён мотор. Если фиксация окажется слабой, то трапеция в скором времени выйдет из строя

Причин на самом деле не так много. И большую часть из них можно проверить и устранить своими силами. Сомневаясь в собственных возможностях, либо не имея достаточно времени на проведение ремонтно-восстановительных работ, самым верным решением будет обратиться за квалифицированной помощью.

Насколько эффективно работают дворники на вашей машине? Как часто пользуетесь прерывистым режимом? Выходил ли он из строя? Как решали возникшую проблему?

Как закрыть петли капота рено логан 2
Шкода карок или рено каптур что лучше
Пежо 806 замена антифриза
Замена лампочки подсветки номера рено логан
Где находится датчик заднего хода на рено лагуна 2

Подрулевой переключатель стеклоочистителей и стеклоомывателей Peugeot 307

ПРЕДУПРЕЖДЕНИЕ

В мороз перед первым включением стеклоочистителей проверьте, не примерзли ли щетки.

Прерывистый режим работы стеклоочистителей ветрового стекла

Рис. 1.23. Положения подрулевого переключателя стеклоочистителя с прерывистым режимом работы: 0 — выключено; I — прерывистый режим работы щеток; 1 — нормальная скорость щеток; 2 — максимальная скорость щеток; — включение щеток на один цикл; А — кольцевой выключатель стеклоочистителя и стеклоомывателя заднего стекла

В зависимости от положения подрулевого переключателя стеклоочистителей может быть включен один из следующих режимов (

Рис. 1.24. Положения подрулевого переключателя стеклоочистителя с автоматическим режимом работы: 0 — выключено; AUTO — прерывистый режим работы щеток; 1 — нормальная скорость щеток; 2 — максимальная скорость щеток; $ — включение щеток на один цикл; А — кольцевой выключатель стеклоочистителя и стеклоомывателя заднего стекла

В зависимости от положения подрулевого переключателя стеклоочистителей может быть включен один из следующих режимов (рис. 1.24):

2 — максимальная скорость (при интенсивных осадках);

1 — нормальная скорость (при умеренном дожде);

AUTO — автоматический режим работы;

0 — выключен;

$ — включение на один цикл (нажать вниз).

Работа стеклоочистителя ветрового стекла

В положении «1» или «2» (см. рис. 1.23, 1.24) в случае остановки автомобиля стеклоочиститель автоматически переходит в более медленный режим работы, но как только автомобиль вновь приходит в движение, стеклоочиститель возвращается к более быстрому режиму.

В положении «I» («Прерывистый режим») скорость работы стеклоочистителя пропорциональна скорости движения автомобиля.

В положении «AUTO» («Автоматический режим») скорость работы стеклоочистителя пропорциональна интенсивности осадков.

ПРИМЕЧАНИЕ

Если после выключения зажигания прошло более 1 мин, а стеклоочиститель был включен, включите его повторно. Для этого сначала переместите рычаг в любое положение, а затем — в желаемое.

Автоматический режим работы стеклоочистителя

В положении «AUTO» частота взмахов щеток автоматически регулируется в зависимости от интенсивности осадков.

Контроль исправности

При включении автоматического режима на экране появляется сообщение «Стеклоочиститель работает в автоматическом режиме».

При выключении автоматического режима стеклоочистителя звучит сигнал зуммера.

В случае неисправности прозвучит сигнал зуммера, а на многофункциональном дисплее появится сообщение «Неисправен автоматический режим стеклоочистителя».

При включенной функции «AUTO» стеклоочиститель будет работать в прерывистом режиме.

ПРЕДУПРЕЖДЕНИЕ

Для проверки работоспособности системы обратитесь на сервисную станцию Peugeot.

ПРЕДУПРЕЖДЕНИЕ

Не закрывайте датчик дождя, расположенный на ветровом стекле за зеркалом заднего вида.

При мойке автомобиля в автоматической моечной установке выключите зажигание или переведите рычаг управления стеклоочистителем в положение, при котором автоматический режим выключен.

Стеклоомыватель ветрового стекла и омыватель фар

Подрулевой переключатель переместите к рулевому колесу — очистители и омыватель включаются на определенный промежуток времени.

Омыватель ветрового стекла и смыватель фар включаются одновременно на 2 с только при включенном ближнем или дальнем свете фар.

Стеклоочиститель заднего стекла

Поверните кольцевой выключатель А (см. рис. 1.23, 1.24) до первого щелчка, чтобы включить прерывистый режим работы стеклоочистителя заднего стекла.

Стеклоомыватель заднего стекла

Поверните кольцевой выключатель А (см. рис. 1.23, 1.24) за пределы первого щелчка — стеклоомыватель и стеклоочиститель заднего стекла включатся на определенный отрезок времени.

Установка щеток в положение для их замены и обслуживания ветрового стекла

До истечения первой минуты после выключения зажигания переведите рычаг включения стеклоочистителя в любой режим — при этом щетки стеклоочистителя займут положение посередине ветрового стекла и остановятся. Это позволяет вымыть ветровое стекло, заменить щетки или парковать автомобиль на морозе.

Чтобы уложить щетки в исходное положение, включите зажигание, а затем — выключатель стеклоочистителя.

Видео про «Подрулевой переключатель стеклоочистителей и стеклоомывателей» для Peugeot 307

Ремонт подрулевого переключателя Peugeot 307

Дешевый Ремонт подрулевого переключателя поворотов berlingo partner peugeot

Разборка подрулевого переключателя Пежо 206

Вариант 1

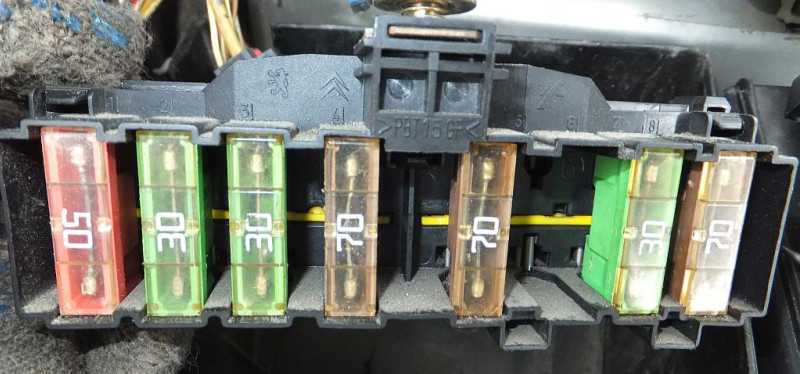

Предохранители в салоне

Для доступа надо убрать защитную крышку.

Схема Вариант 1

Схема Вариант 2

Описание

1	10А Задний противотуманный фонарь.
2	15А Задний стеклоочиститель.
4	15А Передние стеклоподъемники Вентиляционный люк.
5	15А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
7	20А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика.
9	30А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка.
10	15А Диагностический разъем, задняя электрическая розетка 12 В.
11	15А Автомагнитола, многофункциональный дисплей “В”, подрулевые переключатели, электронный блок управления автоматической коробкой.
12	10А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар.
14	30А Блокировка/ полная блокировка замков, привод суперблокировки.
15	30А Задние стеклоподъемники.
16	5А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
17	10А Задний правый стоп-сигнал, дополнительный стоп-сигнал.
18	10А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
19	30А Шунт PARC.
22	10А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23	15А Сирена охранной сигнализации, датчик объема салона.
24	15А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер.
26	30А Электрообогреватель заднего стекла.

Блок под капотом

Блок можно условно разделить на две части.

Общая схема верхней части

Обозначение

10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
15A Электроклапан абсорбера топливных паров, топливный насос.
10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
15A Датчик сажевого фильтра.
15A Передние противотуманные фары.
20A Электродвигатель насоса омывателя фар.
20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
15A Левая фара ближнего света.
15A Правая фара ближнего света.
10A Левая фара дальнего света.
10A Правая фара дальнего света.
15A Звуковой сигнал.
10A Электродвигатели насосов омывателей ветрового и заднего стекол.
30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
40A Электро клапан регулирования давления наддува силового агрегата с АКП.
30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
40A Электродвигатель системы кондиционирования воздуха.

Назначение предохранителей нижней части

1	30/50А Группа вентиляторов охлаждения двигателя.
2	30А Электродвигатель насоса систем ESP/ABS.
3	30А Электроклапаны систем ESP/ABS.
4	60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
5	70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
6	20А Электроподогрев сидений.
7	30А Замок зажигания с противоугонной системой, цепь электропитания.
8	70А Электродвигатель насоса усилителя рулевого управления.

Пежо 307 предохранители и реле

Рекомендации по установке и проверке нового реле дворников на Пежо 307

Шаг 1: Подготовка

Шаг 2: Определение расположения реле

Шаг 3: Снятие старого реле

Шаг 4: Установка нового реле

Шаг 5: Проверка работоспособности реле

Шаг 6: Вернуть ключ и проверить работу

Низкий уровень стеклоомывающей жидкости

глюко-пежо 307 2.0hdi самопроизвольное включение ближнего и дворников

Возможные причины поломки дворников Peugeot 307
