Адаптация дроссельной заслонки киа рио 3

Адаптация дросселя

Существует два «народных» варианта адаптации дроссельной заслонки Киа Рио 3.

Способ № 1:

1. прогрейте двигатель до рабочей температуры и заглушите;
2. подержите зажигание включённым около десяти минут, но мотор не заводите;
3. выключите зажигание, закройте автомобиль на ключ и погуляйте 3-5 минут;
4. вернитесь в машину и снова заведите мотор.

Способ № 2:

1. поверните ключ зажигания в позицию «ON», подождите минуту;
2. заведите мотор, дайте ему поработать 15 минут в холостую;
3. выключите зажигание и снова подождите минуту.

На прогретом двигателе холостые обороты должны держаться в районе 650-700 об/мин.

Чистка ДЗ

Если причиной нестабильной работы двигателя является грязная заслонка, стоит переходить к ее чистке. Для этого можно обратится в надежное СТО. Среди большого количества мастерских можно найти ту, которая специализируется на конкретных марках (Audi, Volkswagen, Toyota, Mercedes и прочие). Однако владелец может проделать всю работу самостоятельно, поскольку большого опыта и навыков в этом деле не требуется.

На станциях техобслуживания стоимость процедуры может зависеть от ряда факторов:

• сложность работ – у некоторых автомобилей для доступа к ДЗ потребуется демонтаж многих деталей;
• уровень обслуживания СТО – как правило, чем крупнее организация, тем дороже;
• месторасположение – в крупных мегаполисах можно оставить больше денег, чем в периферии.

Очистка ДЗ представляет собой несложную процедуру, после которой обычно нужно задумываться над тем, как адаптировать дроссельную заслонку на «Ниссане» либо любом другом авто.

Любой владелец автомобиля может выполнить данную процедуру самостоятельно. Здесь не требуется особых знаний и умений. Все, что нужно, чтобы добраться до заслонки – это инструменты и ветошь (лучше мягкая). Также не обойтись без специального средства – в основном используется очиститель для карбюратора «Карбклинер» (CARB Cleaner).

Простейший способ проведения адаптации

Теперь вопрос, нужно ли адаптировать дроссельную заслонку после чистки, уже точно не должен возникнуть, если все еще оставались сомнения. Проще всего операцию провести простым сбросом аккумуляторной клеммы. Только для начала стоит хорошо прогреть двигатель до рабочей температуры, для чего совершить небольшую поездку. Затем, заглушив мотор, отсоединить минусовую клемму батареи и ждать. В зависимости от марки автомобиля время ожидания может составлять 10-30 секунд или 15-20 минут.

За этот промежуток все параметры ЭБУ должны вернутся к исходным (заводским) установкам. Далее остается подсоединить клемму и завести двигатель – обороты должны нормализоваться.

Ошибки при чистке

Чистка дроссельной заслонки Kia Rio 3 — занятие ответственное и кропотливое.

О том, как почистить правильно расскажем ниже, какие ошибки при этом совершают:

• Не лезьте к заслонке с тряпками сразу при возникновении описанных неполадок, приступайте к чистке только после диагностики системы.
• Некоторые водители в попытке сэкономить время пытаются провести чистку без демонтажа узла. Экономия отразится и на результате — нагар счистить качественно не получится, зато смытая грязь легко может попасть в двигатель.
• Не трите элементы с чрезмерным фанатизмом. Неосторожными движениями, сопряжёнными с чрезмерным усилием можно повредить как саму заслонку, так и датчик её положения (он находится рядом).
• Распространённая ошибка — использование металлических щёток. В Киа Рио для снижения сопротивления потокам воздуха заслонка и внутренняя полость узла имеют специальное молибденовое покрытие. При недостатке опыта молибден принимают за налёт и яростно трут щётками. В результате пропускная способность ДЗ меняется, она может начать пропускать излишний объём воздуха или из-за шероховатой поверхности появятся закусывания и подклинивания в работе.
• Двигатель Киа Рио управляется сложной электронной системой. После демонтажа, чистки и установки на место требуется провести адаптацию дроссельного узла, и настройку оборотов холостого хода.

Шаг 2: Отсоединение проводов от дроссельной заслонки

Перед тем, как начать работу по адаптации дроссельной заслонки на Киа Рио 3, важно отключить провода, подключенные к самой заслонке. Для этого следуйте данной пошаговой инструкции:

Осмотрите дроссельную заслонку и найдите провода, подключенные к ней

Они должны быть зафиксированы специальными зажимами или колпачками.
Осторожно и по очереди отсоедините каждый провод, аккуратно отдвигая зажимы или отверткой снимая колпачки.
Внимательно осмотрите каждый провод после отсоединения. Если вы заметите повреждения, проседания или другие признаки неисправности, рекомендуется заменить провод на новый.

После выполнения этих шагов провода будут полностью отсоединены от дроссельной заслонки, и вы сможете продолжить работу по адаптации. Запомните порядок, в котором вы отсоединяли провода, чтобы верно их подключить во время сборки.

Способ № 1 – танцы с бубном, аккумулятором и зажиганием

Прогреваем двигатель до рабочей температуры. Обычно достаточно 80-90 градусов и глушим мотор.

Отключаем АКБ, снимаем с него клемму . Это необходимо для обнуления параметров в блоке управления. По-простому – сбросить к заводским настройкам ЭБУ. Это позволит заново блоку передать значения заслонки в закрытом положении.

Ждем пять минут . Этого достаточно, чтобы блок управления полностью обесточился. Подкидываем клемму на аккумулятор. Не забываем затянуть её, чтобы был лучший контакт.

Включаем зажигание и ждем 30-40 секунд , ничего не трогая и не нажимая. В это время возможно услышите жужжание под капотом. Это адаптируется дроссель, моторчик двигает заслонку, определяя её положение и записывая данный в ЭБУ. Это характерно только для электрических и электромеханических ДЗ.

Выключаем зажигание и ждем 15 секунд . Спустя это время включаем зажигание, ждем, когда погаснут на приборной панели все индикаторы и заводим автомобиль. Проверяем работу двигателя на холостом ходу, обороты должны быть в норме.

Шаг 3: Откручивание крепежных винтов дроссельной заслонки

Перед началом работы необходимо убедиться, что двигатель полностью остыл. Затем, с помощью инструмента, открутите крепежные винты, которые фиксируют дроссельную заслонку на месте. Обычно в рио они крепятся четырьмя винтами, расположенными вокруг заслонки.

При откручивании винтов следует быть осторожным, чтобы не повредить их головки или резьбу. При необходимости можно использовать специальное масло, чтобы разжечь затянутые винты.

Когда все винты откручены, аккуратно снимите дроссельную заслонку. При этом следите за тем, чтобы не повредить провода и другие элементы, связанные с заслонкой.

Важно: Если возникают сложности при откручивании винтов, лучше обратиться к специалисту или использовать специальные инструменты, чтобы не повредить детали автомобиля. Продолжение следует…

Продолжение следует…

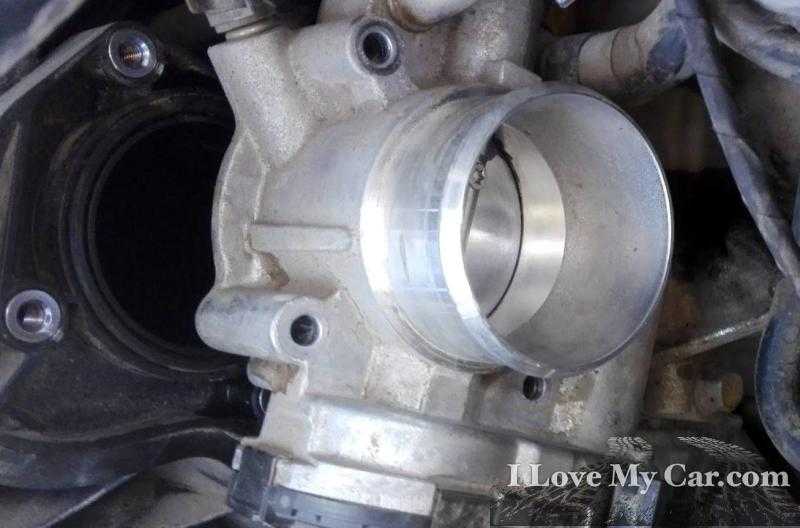

Чистим дроссель Киа Рио 3

Необходимый инструмент:

• пассатижи;
• вороток с головкой 10 мм и удлинителем;
• крестовая отвёртка;
• старая зубная щётка;
• универсальный очиститель карбюратора.

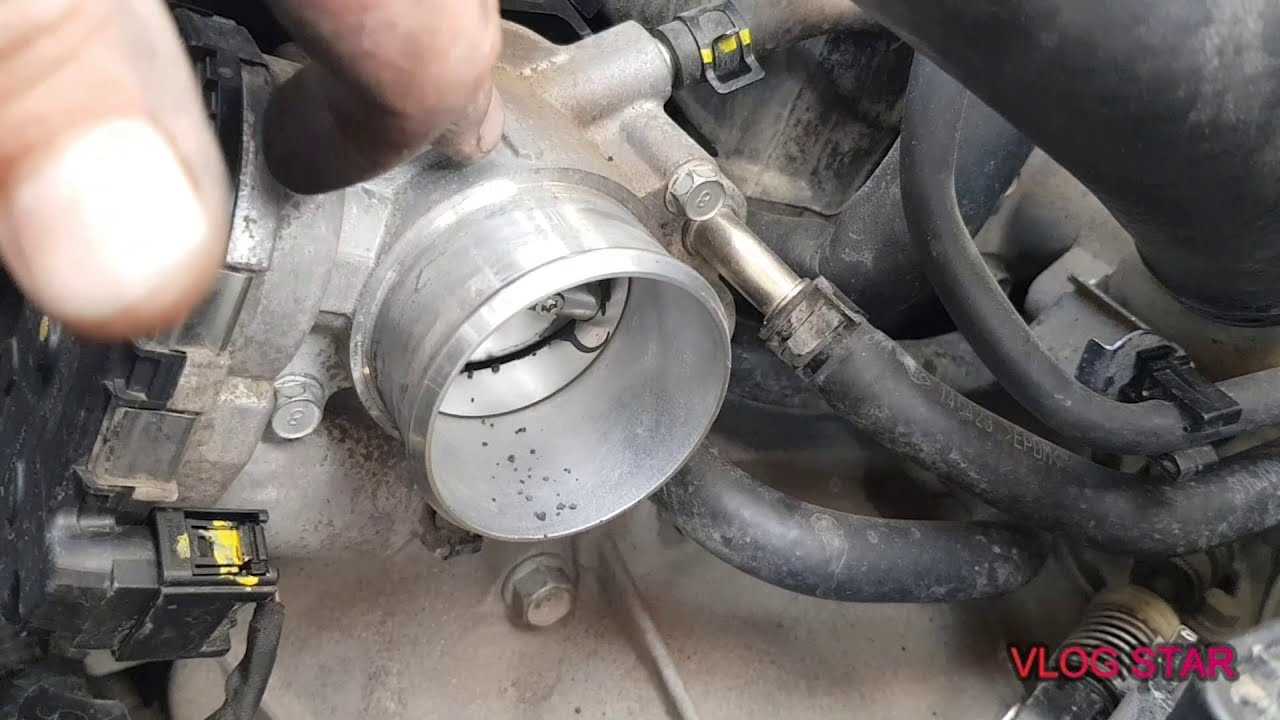

Чтобы добраться до дроссельного узла Киа Рио 3, придётся немного повозиться.

Он находится в левой части автомобиля по ходу движения рядом с масляным щупом.

Снимите минусовой провод с аккумулятора. Дело в том, что к ДС управляется электронной системой управления, в процессе нам понадобится отключить соединяющую их клейму.

Открутите головкой на 10 три болта, которыми крепится корпус воздушного фильтра.

Отвёрткой ослабьте болты на двух хомутах стягивающих воздуховод. Одной стороной патрубок крепится к корпусу фильтра, другой — к дроссельной заслонке.

Снимите хомуты, стащите шланг и отсоедините воздуховод.

Сняв все эти детали, вы освободите достаточно места для последующих манипуляций.

Теперь, когда больше ничего не мешает, можно приступать непосредственно к демонтажу нужного нам элемента.

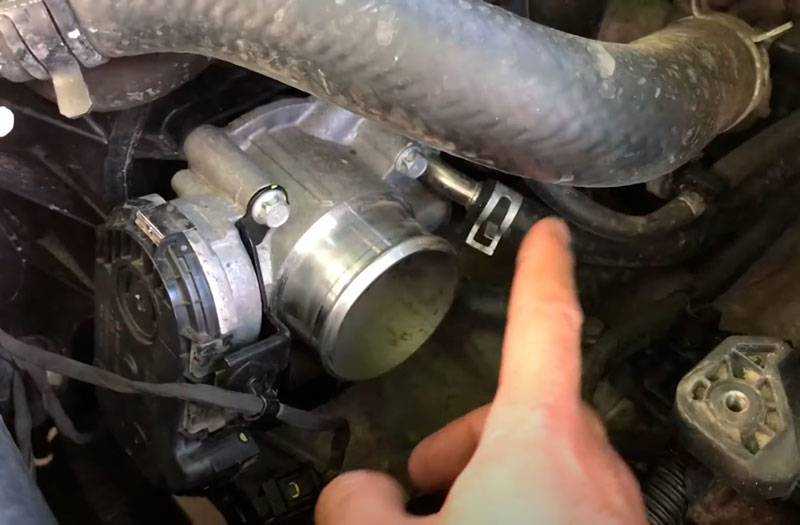

Приготовьте заглушки для шлангов охлаждающей жидкости, которые надо быстро заткнуть после отсоединения от дроссельного узла.

Стащите шланги охлаждающей системы, предварительно ослабив хомуты на ней.

Отсоедините фишку с проводами, о которой упоминалось в первом пункте.

Ослабьте хомут и стащите шланг, отвечающий за принудительную вентиляцию.

Открутите болты, крепящие дроссельный узел. Теперь он у вас в руках и можно приступить к чистке.

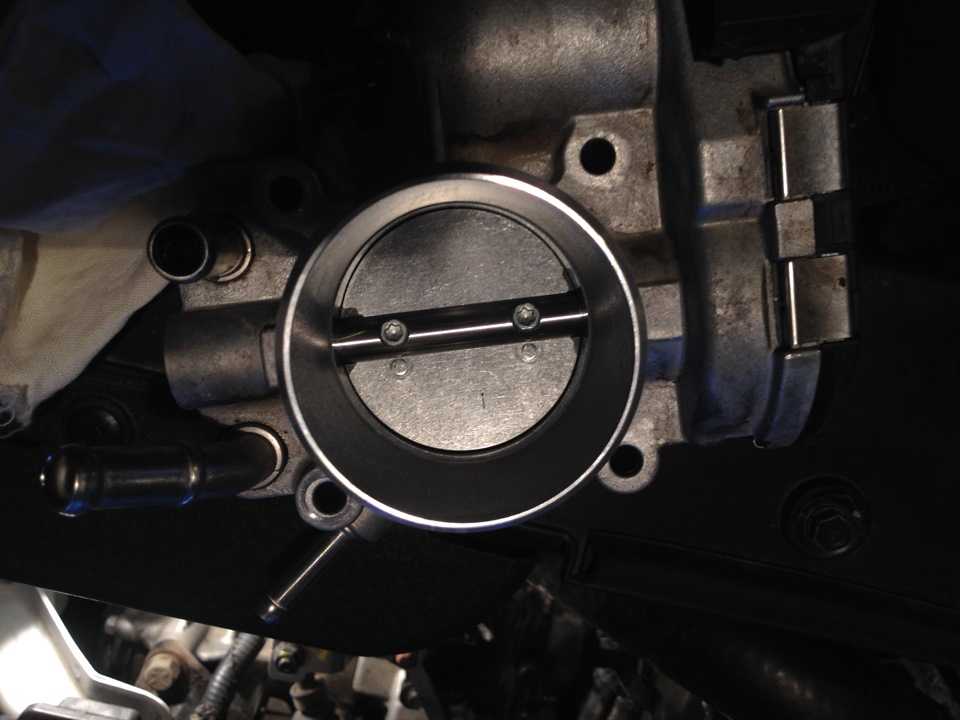

Чистка дроссельной заслонки выполняется мягкой ветошью, предварительно побрызгайте на загрязнённые участки очистителем карбюратора.

Сборка происходит в обратном порядке.

Между ДЗ и впускным коллектором имеется бумажная прокладка. Без повреждений снять вряд ли получится — бумага со временем прикипает к горячему металлу. Даже если вам повезёт и этого не случится, всё равно лучше купить и поставить новую.

В Киа Рио 3 за дросселем на входе в коллектор есть чёрная резинка, желательно заменить и её.

Ведь резина со временем трескается и рассыхается. Потеря герметичности между ДУ и впуском грозит подсосом воздуха, при этом датчики не смогут это отследить. В результате в камеры сгорания будет поступать бедная смесь, что приведёт к нестабильной работе мотора, повышенному расходу бензина и быстрому выходу из строя свечей зажигания. Артикул прокладки дросселя Kia Rio 3 — 28313-2В550.

Возможные сложности

Иногда бывает трудно отсоединить шланги, которые крепятся к дросселю. Из-за воздействия высоких температур они, как и прокладка могут прикипеть.

Некоторые проблемы может доставить разъём с проводами. «Фишка» снимается туго.

Поэтому при чистке дроссельной заслонки Киа Рио 3 стоит запастись терпением и действовать аккуратно.

Как почистить дроссель Хендай Солярис правильно

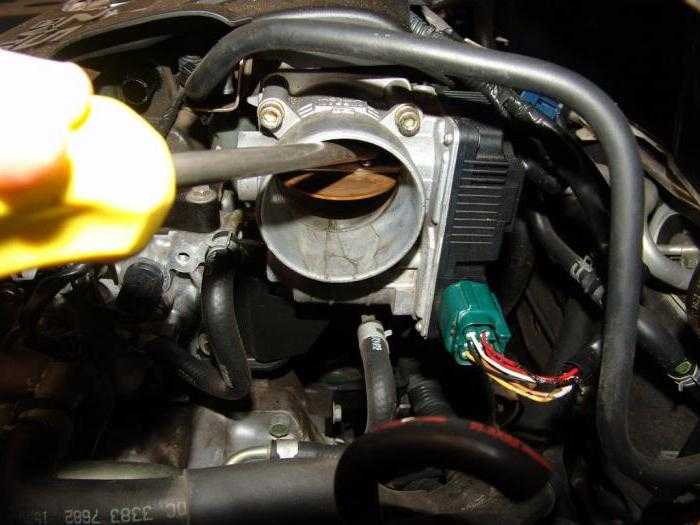

Старые дроссели с механическим управлением можно было очистить быстро, не снимая корпуса с двигателя. Достаточно было брызнуть прямо в диффузор любого очистителя карбюраторов из аэрозольного баллона, запустить двигатель, а затем еще и брызнуть с запущенным мотором. Как экспресс очистка такой метод имел право на жизнь.

С новым дросселем, который оборудован электронным управлением, такие фокусы не проходят.

1. Во-первых, односторонняя очистка дроссельного узла малоэффективна , поскольку много нагара и грязи скапливается со стороны впускного коллектора.
2. Во-вторых, очиститель может запросто попасть по оси заслонки на плату управления мотор-редуктором и повредить как ее, так и датчики положения дросселя.

На плате дорожки очень тонкие и они боятся агрессивных веществ . Восстанавливать узел управления заслонкой дело почти безнадежное, поэтому со временем придется покупать новый, который стоит немногим меньше всего дроссельного узла в сборе.

Чтобы снять дроссель для очистки, понадобится стандартный набор инструментов, чистая не ворсистая ветошь и аэрозольный очиститель. Хвалят аэрозоль Abro, но подойдет и любой другой.

Демонтаж и очистка дроссельного узла на Hyundai Solaris и KIA Rio выполняется по такому алгоритму.

1. Обязательно снимаем клемму с аккумулятора, поскольку мы будем работать с контактными колодками, есть вероятность замкнуть проводку и вывести из строя ЭБУ.
2. Снимаем воздушный фильтр в сборе с корпусом и впускным трубопроводом. Для этого нужно открутить три болта головкой на 10 мм.
3. Распускаем хомуты патрубков, привязанных к гофре воздуховода.
4. Вынимаем корпус фильтра вместе с гофрой воздуховода. При необходимости меняем воздушный фильтр.
5. Тщательно чистим поверхность корпуса от пыли и грязи, при возможности продуваем сжатым воздухом.
6. Отключаем колодку жгута проводов от мотор-редуктора дроссельного узла.
7. Аккуратно и оперативно снимаем патрубки ввода и вывода антифриза со штуцеров корпуса дросселя. Быстро поднимаем их, чтобы потерять минимум антифриза. В среднем уйдет около 70-80 мл жидкости.
8. Откручиваем четыре болта крепления дросселя к коллектору головкой на 10 мм. Они одинаковые по длине, перепутать при сборке не выйдет.
9. Аккуратно снимаем дроссель с коллектора, не теряем резиновый уплотнитель.

Запускаем двигатель, если обороты холостого хода не стабилизировались, обучаем дроссельную заслонку . Для этого глушим мотор и включаем зажигание на 3-6 минут . Заслонка автоматически найдет нулевое, закрытое положение, договорится об этом с ЭБУ.

После чего холостые обороты стабилизируются и будут железно держаться в пределах номинальных 800 об/мин . Провалы и дерганья пропадут, расход топлива уменьшится, двигатель Hyundai Solaris и KIA Rio станет вести себя совсем по-другому. Удачной всем работы и чистых диффузоров!

Признаки засорения заслонки

При засорении дроссельной заслонки двигатель начинает работать в нестабильном режиме. Характерными признаками проявления неисправности в этом случае являются:

• повышенные обороты холостого хода;
• запоздалая реакция двигателя на нажатие педали акселератора;
• во время движения автомобиля наблюдаются рывки, а иногда транспортное средство самостоятельно, без участия водителя меняет скорость;
• резкое отпускание педали газа приводит к остановке силовой установки.

В некоторых случаях на приборной панели загорается индикатор CHECK. Иногда смолистые отложения оседают на валике дроссельной заслонки, что приводит к ее заеданию. Тогда педаль газа нажимается с заметным усилием.

Руководство по ремонту и замене элемента

Регулировка

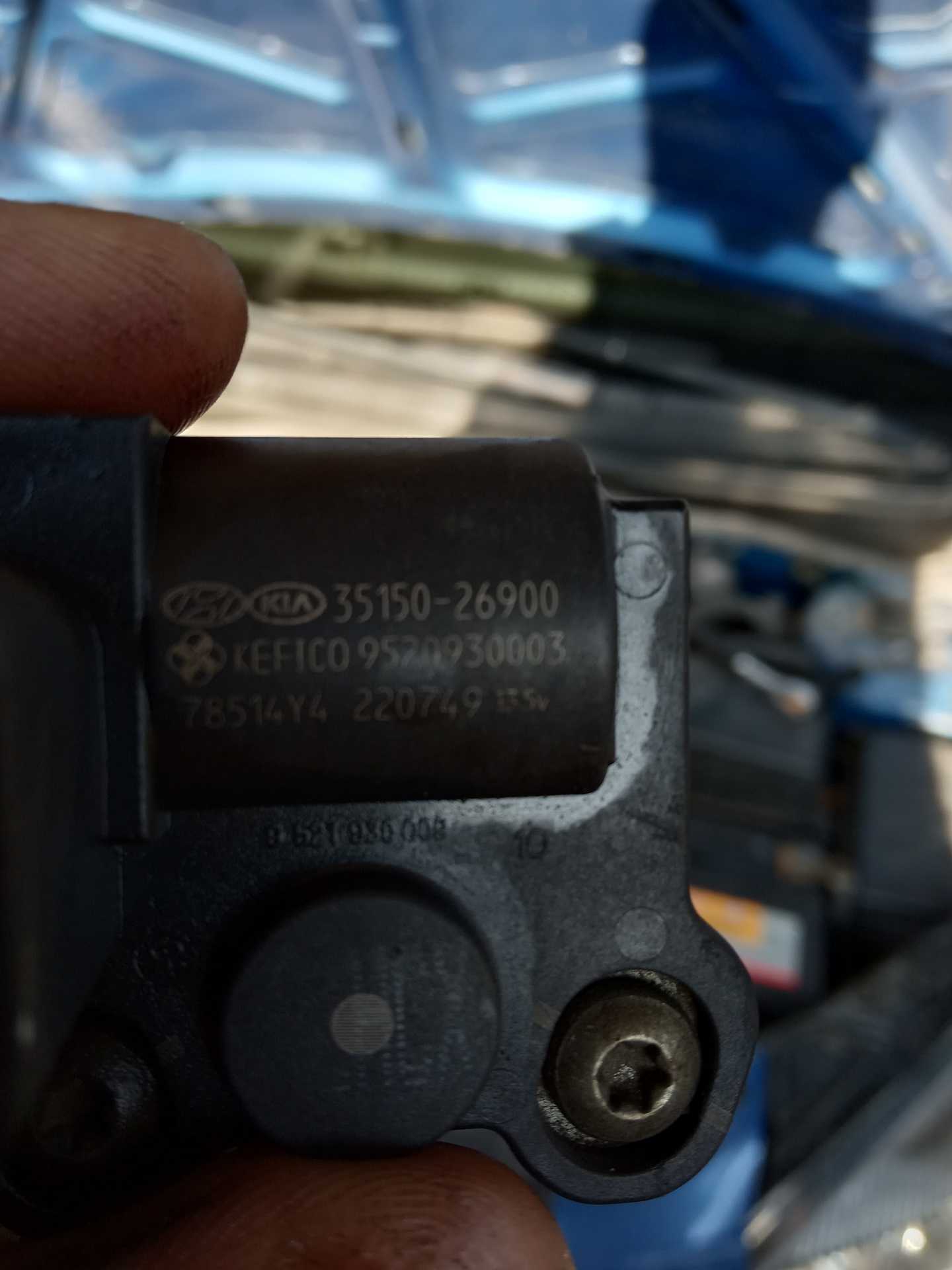

Ремонт датчика положения дроссельной заслонки — в принципе, дело не особо сложное, но для начала рекомендуем разобраться в вопросе регулировки. Процесс регулировки заключается в замере уровня сопротивления мультиметром на среднем контакте, во время регулировки зажигание должно быть включено.

Для того, чтобы произвести регулировку контактного или бесконтактного регулятора, выполните следующие действия (инструкция приведена на примере двигателей QG):

1. Вакуумное устройство необходимо разрядить, для этого его можно зажать или использовать компрессор. Вакуумник есть не на всех автомобилях.
2. Затем для регулировки отключается разъем датчика.
3. Вам необходимо замерить цепь между первым и вторым контактом. Установите щуп толщиной 0.1 мм между упорным болтом и сами регулятором — прибор должен показать, что цепь есть, уровень сопротивления должен составить 0 Ом.
4. Затем установите щуп 0,25 мм между в то же самое положение — в этом случае цепь может прерваться, сопротивления на ней не должно быть.

Если цепь прерывается на другом показателе, то устройству необходима регулировка. Чтобы правильно выполнить регулировку, ослабьте винт фиксации ДПДЦ с помощью гаечного ключа. Путем вращения регулятора необходимо добиться того, чтобы при замере вы получали соответствующие параметры. После регулировки и затяжки датчика необходимо проверить все параметры еще раз.

Если регулировка выполнена верно, то выполните следующие действий:

1. Регулятор холостого хода необходимо переключить в положение OFF, при этом ключ в замке зажигания должен быть на ON. Разъем ДПДЗ отключается и опять подключается.
2. Заведите мотор, оцените работу холостого хода. Если все в порядке, то регулировка произошла успешно.

Ремонт и замена

Что касается ремонта, то обычно это процедуре на контактных и бесконтактных датчиках подвергаются резистивные слои. Своими силами произвести ремонт невозможно, только с помощью оборудования на специализированных станциях, и то, не всегда.

Наиболее оптимальным вариантом будет замена датчика положения дроссельной заслонки и установка нового регулятора:

1. Отключите питание от электронного блока мотора.
2. Открутите все необходимые крепления и фиксаторы.
3. Демонтируйте старый ДПДЗ и установите новый.
4. Сначала новый датчик подключается к блоку управления, затем — включается питание. Такой порядок очень важен.

Самое главное — это приобрести оригинальный регулятор, поскольку при использовании менее качественных аналогов вы столкнетесь с вышеописанными проблемами. Покупайте устройства у дилеров или в магазинах, но не на рынках.

Как не допустить ошибок при замене ДПДЗ — узнайте из видео ниже (автор видео — Дмитрий Мазницын).

• Как открутить запаску киа спектра



• Как правильно пишется брелок сигнализации



• Какие форматы читает магнитола болеро



• Как заменить задние габариты в чери м11



• Suzuki swift замена шпильки

Причины загрязнения и как с ними бороться

Существует несколько причин, почему дроссельная заслонка со временем загрязняется. Избегая их появления вы автоматически продлите сроки между ее очисткой. К упомянутым причинам относятся:

• Использование некачественного бензина. Если в нем имеется осадок, то он обязательно попадет в дроссельный узел, где превратится в нагар. Поэтому старайтесь заливать качественный бензин, и заправляться на проверенных заправках.
• Забитый топливный фильтр. Если вы вовремя не поменяете топливный фильтр, то существует вероятность, что куски грязи с него попадут в топливную систему, в том числе в дроссельный узел.
• Попадание пыли и грязи в систему впуска. Это может быть вызвано разными причинами — засорением воздушного фильтра, повреждением целостности воздуховода, различными механическими воздействиями.
• Картерные газы с масляной пылью. Именно они являются основной причиной масляных отложений на заслонке. Они могут попасть в камеру сгорания через клапанную крышку из системы вентиляции картерных газов. Ситуация усугубляется тем, что они переносят масляную пыль. Именно она сгорает и остается в виде осадка на поверхности дроссельной заслонки.

Меняйте вовремя воздушный и топливный фильтры, заливайте качественный бензин, и не допускайте попадания пыли в систему приточной вентиляции автомобиля. Все это избавит вас от необходимости проводить чистку дроссельной заслонки раньше регламентного срока.

Самостоятельная процедура очищения

Если заслонка с электронным приводом, то лучше снять отрицательную клемму аккумулятора. Далее все можно сделать по простой инструкции:

• демонтировать воздушный фильтр, для чего раскрутить хомут патрубка;
• отсоединить все разъемы дроссельного модуля и прочие патрубки;
• отодвинуть ресивер воздушного фильтра в сторону, чтобы не мешал, и приступать к чистке заслонки;
• по завершении собрать в обратной последовательности модуль заслонки, проверяя, все ли стоит на своем месте;
• после сборки запустить двигатель и проверить обороты холостого хода.

В некоторых случаях, перед тем как начинать адаптировать дроссельную заслонку на «Тойоте», «Ниссане» или «Шкоде», необходимо снять сам дроссель, что позволяет провести полную очистку заслонки. Для этого потребуется шестигранник на 5 мм, чтобы отвернуть 4 крепежных элемента

Снимать дроссель следует с большой осторожностью, так как есть риск повредить прокладку

Если после чистки ДЗ наблюдаются повышенные обороты на холостом ходу, значит, нужно провести адаптацию заслонки. О том, что это такое, далее в теме статьи.

Адаптация на примере некоторых автомобилей

Другой способ, который рассмотрим на примере одной известной немецкой марки, тоже предполагает адаптацию без компьютера. Здесь следует прогреть двигатель до температуры примерно 70-99°C. Напряжение аккумулятора должно быть не менее 12,9 Вольт при неработающем двигателе. Схема действий относительно того, как адаптировать дроссельную заслонку на «Фольксвагене», будет примерно такова:

• Прогрев и заглушив мотор, следует выждать небольшой промежуток (5-10 с.).
• При отпущенной педали газа включить зажигание и подождать 3 секунды.
• По истечении 3 секунд нужно 5 раз нажать на педаль акселератора до упора и отпустить обратно. Действовать быстро, так как на это дается всего 5 секунд.
• После 5-го упражнения стоит выждать паузу.
• Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор «CHEK» не начнет мигать (≈ 10 с.), затем должен гореть постоянно (еще ≈ 20 с.).
• Когда индикатор будет гореть постоянно, досчитать до трех и только после этого отпустить педаль.
• Произвести запуск двигателя (при необходимости повторить), выждать паузу секунд 20, затем слегка газануть (2000-3500). Если на ХХ тахометр показывает 700 оборотов (+- 50), значит, адаптация произведена успешно.

При этом необходимо точно придерживаться временных промежутков каждого шага настройки. Только так обучение ЭБУ пройдет гладко. Но перед этим стоит изучить особенности адаптации и возможность ручной процедуры для своего автомобиля. Возможно, только специалисты СТО смогут помочь.

Датчики KIA RIO

Корейские автомобили все большее стали появляться на просторах российских дорог. Одним из самым популярных автомобилей от марки КИА в России, является КИА РИО. Данная машина обрела широкую популярность из-за своей доступности, комфорта и надежности.

Киа оснащается 1,6 литровым бензиновым двигателем с инжекторным впрыском топлива. Как известно автомобили с инжектором оснащены большим количеством датчиков, которые корректируют работу мотора, участвуют в формировании топливной смеси, корректируют угол опережения зажигания и многое другое.

Зачастую датчики способны выходить из строя и чтобы найти поломку необходимо проводить детальную диагностику автомобиля. В большенстве случев поломка датчика проявялется из-за попадания в него влаги или вовсе из-за слетевшего разъема с датчика. Иногда достаточно визуально проверить датчик, чтобы понять что с ним не так, но для этого необходимо знать где он находится и как выглядит.

В данной статье рассказывается о датчиках инжектора на автомобиле КИА Рио, а именно об их назначении, расположении и признаках неисправности.

Шаг 4: Адаптация дроссельной заслонки с помощью специального оборудования

Для начала подключите OBD-сканер к диагностическому разъему вашего автомобиля, который обычно расположен под рулем. Затем включите зажигание, но не запускайте двигатель.

Откройте программу на компьютере или мобильном устройстве, связанную с вашим OBD-сканером, и выберите опцию «Дроссельная заслонка» или «Adaptation» в меню диагностики.

Следуйте инструкциям на экране, чтобы система начала адаптацию дроссельной заслонки. Обычно этот процесс включает в себя открытие и закрытие дроссельной заслонки вручную или с помощью специального оборудования.

После завершения адаптации дроссельной заслонки, следуйте инструкциям на экране или в руководстве к вашему OBD-сканеру, чтобы сохранить изменения и выключить зажигание.

Теперь ваша дроссельная заслонка должна быть правильно адаптирована для оптимальной работы двигателя автомобиля Kia Rio 3. Рекомендуется периодически проверять и адаптировать дроссельную заслонку для поддержания ее оптимального состояния.

5 Адаптация расхода воздуха на холостом ходу

• Двигатель запускается и прогревается до стандартной рабочей температуры.
• Зажигание выключается, в течение 10 секунд никаких действий не производится.
• Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
• Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
• Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
• Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
• Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
• Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

5 Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, «вооружившись» секундомером и некоторой толикой терпения. Процедура выполняется так:

• Двигатель запускается и прогревается до стандартной рабочей температуры.
• Зажигание выключается, в течение 10 секунд никаких действий не производится.
• Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
• Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
• Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
• Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
• Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
• Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

Простейший способ проведения адаптации

Теперь вопрос, нужно ли адаптировать дроссельную заслонку после чистки, уже точно не должен возникнуть, если все еще оставались сомнения. Проще всего операцию провести простым сбросом аккумуляторной клеммы. Только для начала стоит хорошо прогреть двигатель до рабочей температуры, для чего совершить небольшую поездку. Затем, заглушив мотор, отсоединить минусовую клемму батареи и ждать. В зависимости от марки автомобиля время ожидания может составлять 10-30 секунд или 15-20 минут.

За этот промежуток все параметры ЭБУ должны вернутся к исходным (заводским) установкам. Далее остается подсоединить клемму и завести двигатель – обороты должны нормализоваться.

Как обычно чистят дроссельную заслонку?

Если пойти по более кропотливому и тщательному пути, то нам понадобится отвертка, набор гаечных ключей, очиститель карбюратора и ветошь. Да-да, очиститель карбюратора, даже если у вас инжекторный автомобиль. Исторически так сложилось, что сначала были изобретены карбюраторные автомобили, которые также требовали своевременной чистки. Поэтому химики придумали очиститель карбюратора, который отлично растворяет весь тот шлак, который скапливался в нем. Так как природа происхождения налета одинакова как у карбюраторных, так и у инжекторных автомобилей, то название «очиститель карбюратора» задержалось.

Самостоятельная процедура очищения

Если заслонка с электронным приводом, то лучше снять отрицательную клемму аккумулятора. Далее все можно сделать по простой инструкции:

• демонтировать воздушный фильтр, для чего раскрутить хомут патрубка;
• отсоединить все разъемы дроссельного модуля и прочие патрубки;
• отодвинуть ресивер воздушного фильтра в сторону, чтобы не мешал, и приступать к чистке заслонки;
• по завершении собрать в обратной последовательности модуль заслонки, проверяя, все ли стоит на своем месте;
• после сборки запустить двигатель и проверить обороты холостого хода.

Если после чистки ДЗ наблюдаются повышенные обороты на холостом ходу, значит, нужно провести адаптацию заслонки. О том, что это такое, далее в теме статьи.

Возвращаемся к истории с чисткой заслонки

Дело за малым: распылите очиститель карбюратора на заслонку. Например, мы использовали средство от Astrohim. Он не имеет резкого запаха и неплохо растворяет отложения на заслонке. Дайте составу немного впитаться и начинайте оттирать налет.

Но! Не используйте никаких абразивных материалов при чистке заслонки и вообще не переусердствуйте с силой трения. Так вы рискуете удалить полезное напыление и потерять герметичность системы или нарушить плавность хода, из-за чего заслонка будет двигаться рывками.

После того, как процедуры проведены, устанавливайте все в обратном порядке.

Механическая дроссельная заслонка

В настоящее время заслонка с механическим приводом может встретиться лишь в бюджетной комплектации автомобиля. В таком механизме заслонка соединяется с педалью акселератора посредством металлического тросика, закреплена на валу и помещена в корпус, на котором также размещены датчики:

• регулятора холостого хода (РХХ);
• положения дроссельной заслонки (ДПДЗ).

Все это выглядит как отдельный блок. К нему еще ведут различные патрубки, по одним подводится и отводится охлаждающая жидкость, а через другие вентилируется картер и улавливаются пары топлива.

Благодаря РХХ при закрытом положении заслонки поддерживается необходимое количество оборотов коленвала. Сам регулятор состоит из шагового электродвигателя и специального клапана. Вместе они производят регулировку количества воздуха, причем, независимо, в каком положении находится дроссельная заслонка. Обычно проблемы касательно того, как адаптировать дроссельную заслонку, в случае с механическим приводом не существует.

4 Обучение заслонки и педали акселератора

Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:

1. Полностью отпустить педаль.
2. Повернуть в «ON» ключ зажигания, выждать не менее двух секунд;
3. Отключить зажигание, выдержать 10 секунд;
4. Повторить процедуру по п.2, а после и по п.3.

Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению «Закрыто» следует выполнить такие операции:

1. Отпустить (полностью) педаль акселератора.
2. Ключ поставить в положение «ON».
3. Зажигание переключаем в «OFF» и ждем 10 секунд.
4. Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).

Признаки засорения заслонки

При засорении дроссельной заслонки двигатель начинает работать в нестабильном режиме. Характерными признаками проявления неисправности в этом случае являются:

• повышенные обороты холостого хода;
• запоздалая реакция двигателя на нажатие педали акселератора;
• во время движения автомобиля наблюдаются рывки, а иногда транспортное средство самостоятельно, без участия водителя меняет скорость;
• резкое отпускание педали газа приводит к остановке силовой установки.

В некоторых случаях на приборной панели загорается индикатор CHECK. Иногда смолистые отложения оседают на валике дроссельной заслонки, что приводит к ее заеданию. Тогда педаль газа нажимается с заметным усилием.

Прежде чем переходить к решению задачи, как адаптировать дроссельную заслонку на «Шкоде» или любом другом автомобиле, необходимо убедиться в точности постановки диагноза путем проведения визуального осмотра механизма. Для этого требуется снять все, что можно, дабы открыть доступ к модулю. Следует проявить внимательность, чтобы случайно не отсоединить патрубки системы охлаждения.

Назначение дроссельной заслонки

Без такого агрегата, как дроссельная заслонка, не обходится ни один автомобиль в мире. Механизм представляет собой поперечный регулятор канала, который изменяет количество протекающей жидкости или газа. То есть, по своей сути заслонка является воздушным клапаном. Когда она закрыта, давление во впускной системе приравнивается к вакууму, а при открытом ее состоянии оно сравнивается с наружным атмосферным.

Нажатием педали акселератора регулируется степень открытия заслонки. Соответственно, от этого зависит, сколько поступит воздуха в цилиндры двигателя. Практически каждый современный автомобиль оснащается инжекторным мотором, где все важные обязанности берет на себя электронный блок управления (ЭБУ).

Как некоторые автолюбители знают, оптимальным соотношением бензина и воздуха является пропорция 1:14,7. Определяя положение дроссельной заслонки и количество воздуха с помощью датчиков, ЭБУ регулирует работу форсунок и топливного насоса. Это знание пригодится для решения вопроса о том, как адаптировать дроссельную заслонку.

Иными словами, компьютер дает команду, сколько топлива нужно подать в двигатель, чтобы соблюсти оптимальные пропорции.

2 Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

• после полного разряжения аккумуляторной батареи транспортного средства;
• после замены либо снятия педали акселератора;
• после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

• свист при перегазовке;
• неадекватное поведение мотора на холостом ходу;
• нехватка мощности на холостом ходу либо провалы.
