Чистая заслонка — устойчивая работа двигателя Лансер 9

На дроссельную заслонку возлагается ответственная работа — регулировать расход воздуха для приготовления топливной смеси.

Особенности эксплуатации дроссельной заслонки на Ланцер 9

Приводим в чувство или ремонт заслонки

Чистим дроссельную заслонку у себя в гараже

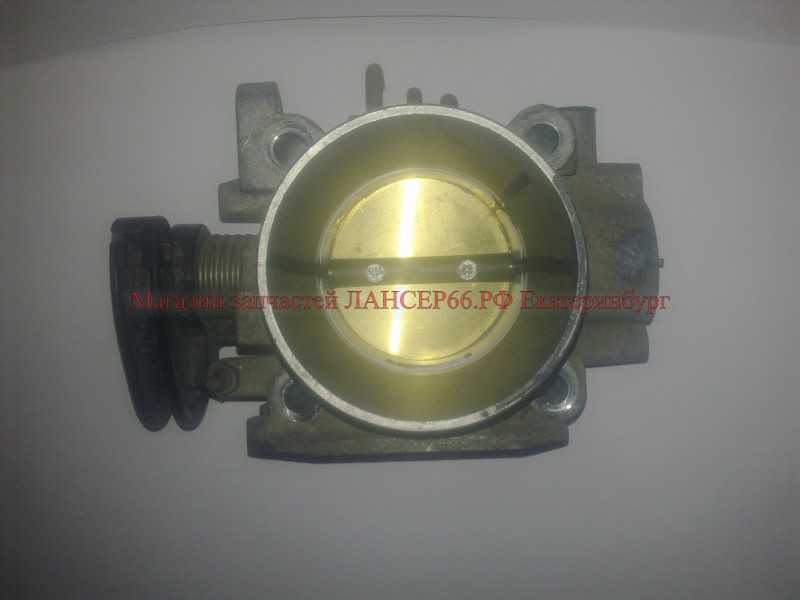

 Особенности эксплуатации дроссельной заслонки на Лансер 9

 Заслонка на Лансере — достаточно надежный механизм, как впрочем, и любой автомобиль торговой марки Mitsubishi. Но, как и кузов автомобиля, дроссельная заслонка подвергается загрязнению, и даже незначительное загрязнение может вызвать перебои в работе двигателя.

Запомни: здоровая заслонка — блестящая заслонка! Рабочий элемент заслонки должен блестеть как у кота (ну вы сами поняли). И поверьте добиться зеркальной чистоты вполне реально и совсем несложно, но об этом чуть позже. Сперва определимся, что приводит в нерабочее состояние дроссельную заслонку — маслянистые отложения и нагар являются главными врагами отполированной заслонки.

 Если Вы не помните когда чистили последний раз дроссельную заслонку и при движении автомобиля, увы, ощущаете дергание (особенно на малых скоростях до 15 км), обороты двигателя при движении «плавают», а с запуском двигателя возникают проблемы — то скорее всего, пришло время очистить заслонку от загрязнений.

 Как мы же писали, данный узел практически ни когда не выходит из строя, однако есть и такие случаи, когда вышеуказанные проблемы лечатся только заменой узла в целом.  Симптом, который должен насторожить владельца Лансера это когда после чистки узла, обороты двигателя резко возрастают при запуске, а вот падать не сильно спешат, обычно нижняя планка, на которой останавливается стрелка 750 оборотов. Но и при этом симптоме есть надежда, что проблема кроется в шаговом двигателе, окончательно вынести приговор может только компьютерная диагностика.

 Приводим в чувство или ремонт заслонки

 При пробеге автомобиля более 80 тысяч километров увеличиваются шансы, что в один прекрасный момент дроссельная заслонка на двигателе 4G18 закапризничает и потребует ремонта. В данном параграфе мы и разберемся, как можно сэкономить свои деньги и попытаться провести ремонт заслонки на Лансер 9 своими силами.

Это будет не просто и при реставрации нам потребуется доступ к станкам, если Вас это не пугает, то берём эту инструкцию и вперёд:- первый станок, который нам потребуется, будет координатно-расточной, на котором мы выполним проточку корпуса заслонки до диаметра 50.5 мм, так как заводской размер равняется ровно 50 мм, нам потребуется снять 0,25 мм на каждой стороне. Да, кстати вы заметили, что процедуру как снять заслонку мы не описали? Что бы не раздувать статью мы рекомендуем скачать руководство по ремонту для Мицубиси Лансер 9 и снять заслонку согласно приведенным в ней рекомендациям и фотографиям.- в точности повторяем новый дроссель, для этого используем латунь;

— для устранения трения дросселя об корпус (именно данный процесс и вызывает повреждение и выход из строя дроссельного узла), устанавливаем закрытый радиально-упорный шарикоподшипник;

— место соприкосновения дроссельной заслонки к корпусу покрываем молибденовым сплавом, с последующей термообработкой;

— после установки узла на своё штатное место проводим настройку холостого хода.

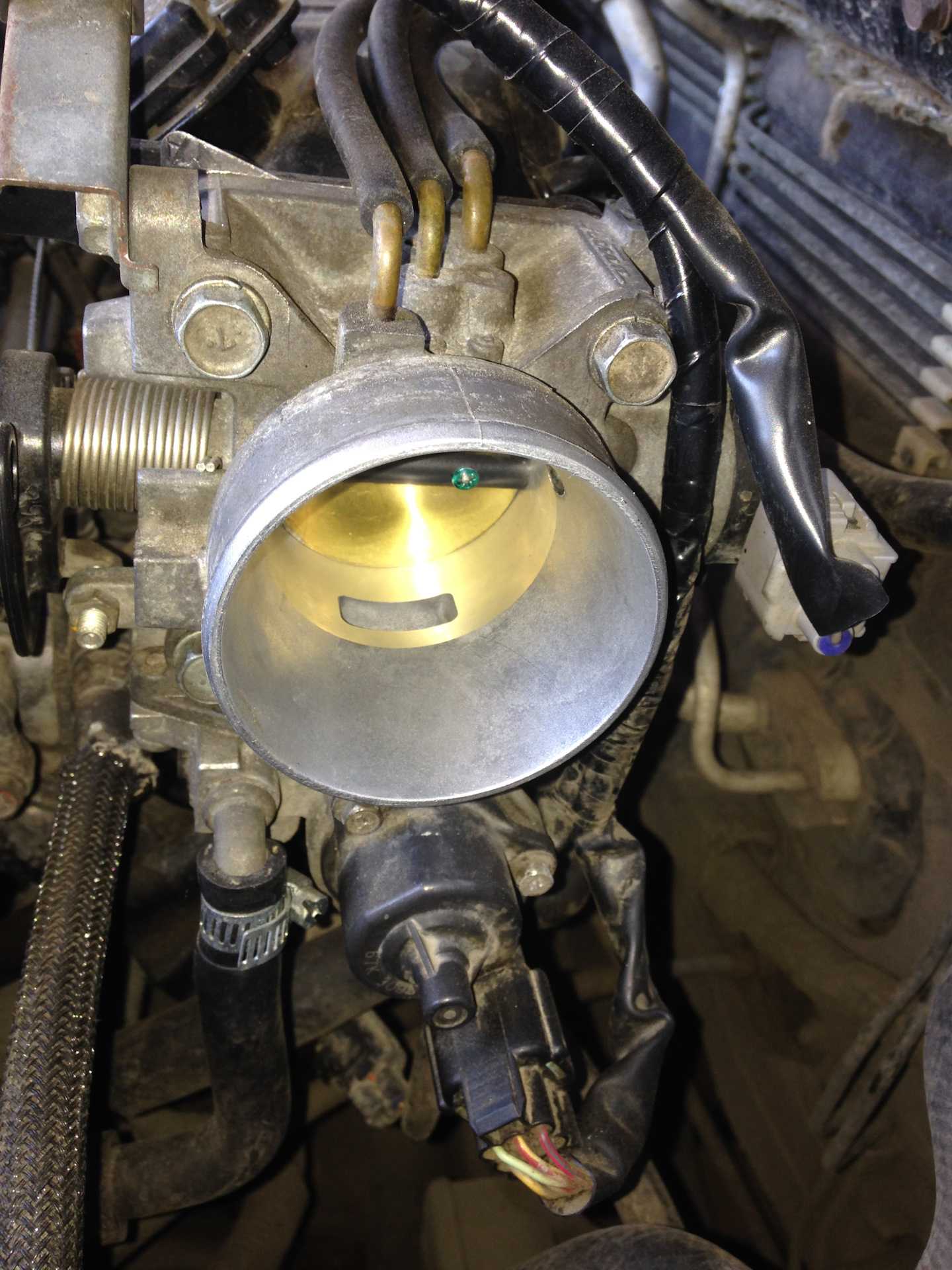

 Чистим дроссельную заслонку у себя в гараже

 Что бы зря не лесть в дроссельную заслонку, мы рекомендуем проводить чистку не чаще, чем через 30000 км, а контроль оборотов холостого хода требует проверки каждые 15000 км. Ну не будем тянуть резину и приступим к процедуре чистки дроссельной заслонки:- отсоединяем гофрированный шланг, идущий от воздушного фильтра к заслонке;- при помощи карбклинера, обильно обрабатываем внутреннюю поверхность дроссельного узла, следя за тем, что бы капли не попали на шаговый двигатель и датчик положения заслонки. Брызгать придется долго, так что не жалейте спрея — наша задача очистить весь нагар;

— с помощью тряпки, пропитанной тем же карбклинером, тщательно убираем остатки загрязнений;- после того, как блеск очищенной заслонки начнёт резать нам глаза — можно устанавливать узел на своё штатное место и после регулировки оборотов счастливые отправляемся в дорогу.

Предназначение ДХХ: чем грозит порча датчика

Основное назначение автодатчика – налаживание оборотов в системе холостого хода. Если происходят неполадки РХХ обороты опускаются вниз обычных значений, то что никак не является хорошо. Lancer чихает и глохнет, не разогретую машину в прохладную погоду завести очень сложно. Автовладельцу требуется регулярно нажимать на педаль газа и удерживать обороты самостоятельно.Распознать проблему датчика ДХХ можно на приборной панели Lancer в виде образа ошибки БП.

Работает датчик следующим образом: электромотор методом равномерного вращения дает обеспечение равного притока кислорода через особенный путь. Подобным способом, отклонение у вращения кривошипного вала на не прогретом моторе способствует необходимому уровню.

Безусловно, РХХ действует вместе с иными датчиками и регуляторами. К примеру, число прибывающего кислорода регулируется напрямую ДМРВ (особым регулятором массового расхода), а колебание вращения кривошипного вала – ДПКВ (датчик расположения коленвала).

Регулировка, наладка

ДХХ в главную очередность промывают веществом для чистки карбюраторов. Далее сушат и продувают сильной струей сдавленного кислорода. Наконец прибор весь смазывают силиконом. Если РХХ с самого начала исправен, а трудность в его работе была обусловлена внешними факторами, засорением и так далее, в таком случае дальнейшая диагностика дает благоприятный исход. Вопрос с выталкиванием/заталкиванием штока пропадет, и прибор разрешено поставить на свое место. Однако подобное бывает не постоянно. Значительно больше ДХХ как оказалось испорченным заранее, и диагностика уже после очистки предоставляет эти же данные – движок РХХ работает неровно, то что ни в каком случае недопустимо. В этих условиях сможет помочь только лишь замена датчика. Определить изнашивание датчика возможно и зрительно. О данном станет говорить потертость пластмассового наконечника.

Очистка и смазка дроссельной заслонки

Для правильной работы двигателя и предотвращения неисправностей необходимо регулярно очищать и смазывать дроссельную заслонку. Это поможет избежать засорения и заедания, а также улучшить прохождение воздуха.

Очистка

Перед началом работы необходимо отключить аккумулятор и снять дроссельную заслонку с автомобиля. Очистить заслонку можно с помощью специального чистящего средства или обычного спирта и мягкой ткани. Сильных загрязнений можно избежать, если регулярно проводить предупредительные меры по чистке фильтра воздушного потока.

Также необходимо удалить грязь и пыль, которые накопились на нижней части корпуса заслонки. Для этого можно использовать щетку и воздушный компрессор.

Смазка

Для смазки дроссельной заслонки лучше всего использовать силиконовый спрей. Необходимо обработать все элементы заслонки, включая вал, ось и гильзу. Не стоит использовать обычный масло, так как оно может привести к засорению.

Наносить смазку лучше на чистую поверхность дроссельной заслонки. Наношение смазки на грязную поверхность может привести к еще большей засоренности элемента.

Диагностика

Проверка РХХ подразумевает собой процедуру, во время которой наблюдается ход штока. Этот способ диагностики называется методом Титуса. Тестировать, правда, придется вдвоем с помощником: ассистент должен поворачивать ключ в замке, а владелец Лансера – следить за ходом штока.

Следует знать, что исправный датчик при каждом цикле вкл/выкл зажигания обязан ходить вперед и назад на 1 мм (общее кол-во циклов до 60). Запускать двигатель не обязательно! Если хотя бы 1 раз в ходе 60 повторений цикла вкл/выкл зажигания шток не будет выдвигаться или задвигаться, есть повод засомневаться в исправности элемента. Проверка РХХ начинается после того, как датчик надевается на разъем.

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

• Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
• Входим в раздел 01-двигатель.
• Проводим опрос памяти неисправностей (02).
• Обнаруженные неисправности стираем (05).
• После возврата в предыдущее меню, входим в раздел «адаптация-10».
• На канале 00 нажимаем кнопку «читать».
• Сохраняем результат и возврат к заводским установкам.
• Вход в базовые установки (04) и переходим к режиму измерений.
• При значении группы 001 нажимаем «запуск».
• Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

• Полностью отпускаем педаль акселератора.
• Включаем зажигание не меньше чем на 2 сек.
• Отключаем зажигание и ожидаем не меньше 10 сек.
• Включаем зажигание не меньше чем на 2 сек.
• Отключаем зажигание. Процедура адаптации педали акселератора завершена.
• Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
• Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
• Обучаем подаче воздуха на холостых оборотах (ХХ).
• Прогреваем двигатель и КПП до рабочей температуры.
• Отключаем все электрическое оборудование автомобиля.
• Запускаем двигатель и доводим его температуру до рабочей.
• Отключаем зажигание и ожидаем не меньше 10 сек.
• Полностью отпускаем педаль акселератора.
• Включаем зажигание и ожидаем не меньше 3 сек.
• В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
• Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
• После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
• Запускаем двигатель для работы на ХХ.
• Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

• Прогреваем двигатель до рабочей температуры и глушим авто.
• Включаем зажигание, но двигатель не заводим.
• Подсоединяем кабель к диагностическому разъему и запускаем программу.
• Входим в раздел 01-двигатель.
• Входим в базовые установки (04).
• Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
• Запускаем адаптацию.
• Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
• Возвращаемся в базовые установки.
• Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

• Прогреваем двигатель автомобиля.
• Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
• Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
• Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
• В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
• Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
• Устанавливаем обороты в пределах 750-800 об/мин.
• Во время адаптации шаги РХХ устанавливаются со значением 4-7;
• Принудительно завершаем процесс адаптации и глушим двигатель.
• Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

• Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
• Входим в раздел 01-двигатель.
• Входим в раздел «адаптация-10».
• На канале 00 нажимаем кнопку «читать».
• Сохраняем результат и возврат к заводским установкам.
• Вход в базовые установки (04) и переходим к режиму измерений.
• Вводим значение канала 098, запуск адаптации.
• Ожидаем сообщение о завершении процесса адаптации.
• Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

Как установить автомобильный звук своими руками, можно узнать отсюда. Советуем всем!

Из этой статьи, вы узнаете, сколько стоит антикоррозийная обработка днища автомобиля.

Начальные условия

Перед началом выполнения операций, убедитесь в том, что выполняются все перечисленные ниже условия.

Этот процесс отменяется, если на момент его выполнения любое из условий не выполнено.

1. Напряжение батареи не ниже 12.9 на ХХ(холостом ходу).
2. Температура от 70 до 99 град.
3. Селектор в P или N (АКПП).
4. Электрические нагрузки выключены (кондиционер, фары, обогрев заднего стекла, машины с «евросветом» — включить габариты).
5. Руль в среднем положении — колёса прямо.
6. Перед обучением ездить на машине 10 мин.
7. Вентилятор радиатора не должен сработать.
8. Скорость автомобиля: Автомобиль неподвижен.
9. Коробка передач: Прогрета.

4 Работа по очистке заслонки

Специалисты советуют хотя бы раз в год проводить работы по очистке клапана. Это не займет много времени, но отодвинет ремонт на достаточно большой срок. Итак, что потребуется выполнить:

Дроссельный клапан имеет патрубок, соединяющий ее с воздуховодом, который необходимо отсоединить; Для очистки понадобится моющее средство, желательно специальное, а также чистая и безворсовая ткань. Она пропитывается специальным составом

При этом важно проследить, чтобы средство не попало на датчик положения заслонки и сам шаговый двигатель. Слой дисульфид молибдена также не должен пострадать во время операции, именно поэтому применяется сжатый воздух, который хорошо счищает грязь;. Весь пылевой налет, накопившийся за время эксплуатации, необходимо аккуратно удалить

Весь пылевой налет, накопившийся за время эксплуатации, необходимо аккуратно удалить

Для полной промывки лучше всего снять воздушный патрубок и применить специальный очиститель дроссельной залонки. Он выпускается в аэрозольной форме и сможет очистить как заслонку, так и воздушный канал. Необходимо проследить за тем, чтобы в такой аэрозоль не входили слишком сильные химические ингредиенты, которые могут повредить резиновым вкладкам и смазке оси вращения

Не менее важно контролировать силу нажима, чтобы не допустить попадания части грязи на мотор или воздушный канал;

После аккуратной очистки необходимо одеть воздушный шланг обратно и отрегулировать обороты двигателя. После этого стоит сразу убедиться в том, что проблема исчезла и замена не потребуется.

Если дроссельная заслонка по-прежнему демонстрирует неустойчивую работу, то необходимо делать ремонт.

Засорение дроссельной заслонки и периодичность чистки

Время от времени дроссельная заслонка неизбежно засоряется, что проявляется разными признаками. В связи с этим возникает резонный вопрос: с какой периодичностью ее нужно чистить? Однозначно ответить на него не вполне возможно, так как по этому поводу нет каких-либо рекомендаций. Некоторые владельцы автомобилей наведываются в автомастерские при подозрении неисправности двигателя.

Кто-то считает, что заслонка нуждается в прочистке после каждых 40000-50000 км пробега. Другие же придерживаются иного мнения и чистят заслонку чаще, через 30000-40000 км пробега.

Обычно черный нагар на заслонке свидетельствует о низком качестве топлива. В ходе эксплуатации автомобиля с таким бензином существует риск образования маслянистых отложений. После этого не должно возникнуть вопроса, нужно ли адаптировать дроссельную заслонку.

Как правило, если поршневая группа испытывает некоторые проблемы, то характерным признаком является закоксовывание заслонки копотью с маслянистыми примесями. Иногда это свидетельствует о засорении вентиляции картерных газов.

Проверка и тестирование после настройки

После проведения настройки дроссельной заслонки Лансер 9 необходимо выполнить проверку и тестирование, чтобы убедиться в правильности и эффективности настроек.

Во-первых, следует проверить работу двигателя после настройки. Заведите автомобиль и убедитесь, что двигатель работает плавно и без рывков. При необходимости отрегулируйте холостой ход двигателя.

Далее, можно проверить работу дроссельной заслонки на ходу. Разгоните автомобиль до разных скоростей и отследите, как реагирует дроссельная заслонка на ускорение и замедление. При правильной настройке она должна открываться и закрываться плавно без задержек.

Также стоит проверить обороты двигателя во время езды. Убедитесь, что они не скачут и остаются стабильными на всех скоростях. Если необходимо, отрегулируйте дроссельную заслонку для достижения оптимальных оборотов.

Важно также проверить работу электронных систем автомобиля, связанных с дроссельной заслонкой. Убедитесь, что не появляются ошибки на приборной панели и что все функции работают корректно

Проверяемый параметр	Действие	Ожидаемый результат
Плавность хода двигателя	Завести двигатель	Работа двигателя без рывков и плавно
Реакция дроссельной заслонки на ускорение и замедление	Разогнать автомобиль до разных скоростей	Плавное открытие и закрытие дроссельной заслонки без задержек
Стабильность оборотов двигателя	Ехать на разных скоростях	Стабильные обороты двигателя без скачков
Работа электронных систем	Проверить работу систем на приборной панели	Отсутствие ошибок и корректная работа систем

Если при проверке и тестировании после настройки обнаружатся какие-либо проблемы или несоответствия, рекомендуется обратиться к специалисту для дальнейшей диагностики и решения проблемы.

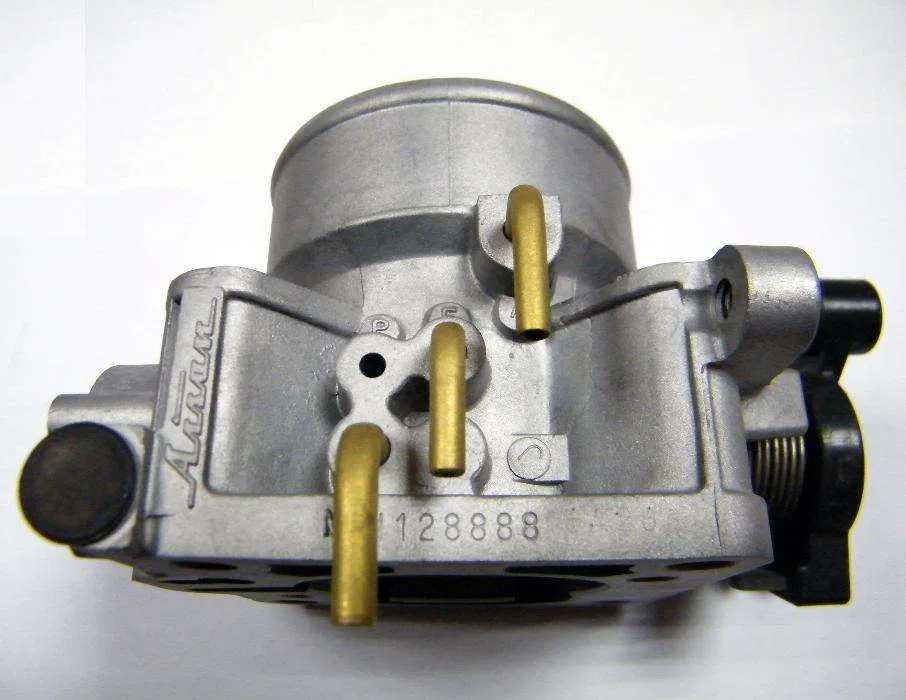

5 Ремонт воздушного клапана Митсубиси Лансер

Лансер очень надежный автомобиль, его воздушный клапан может выдерживать большие нагрузки, не привлекая внимания, особенно первые 80 тысяч километров.

Однако в случае возникновения неполадок не стоит сразу бежать в магазин за покупкой новой детали. Существуют определенные схемы, которые применяют, когда необходимо сделать ремонт:

В самом начале необходимо провести диагностику и убедится в том, что именно дроссельной заслонке нужно уделить внимание, поскольку покупка новой обойдется в кругленькую сумму; Стандартное сечение в Лансер 9 составляет 50 мм, то есть потребуется координатно-расточный станок, с помощью которого можно произвести проточку корпуса, ориентируясь на показатели в 50,5 миллиметров; Новую дроссельную заслонку делают также из латуни, так как этот материал применяет изготовитель; Необходимо приобрести радиально-упорный шарикоподшипник закрытого типа. Он поможет устранить трение, возникающее при нажатии педали газа. Именно это чаще всего приводит к преждевременному износу дроссельной заслонки; Чтобы увеличить срок эксплуатации надо использовать молибденовый состав, которым покрывают деталь; Проведенная термообработка позволит сделать дополнительную герметизацию, так как это уменьшит трение воздушного регулятора; Для прикручивания дроссельной заслонки достаточно использовать два винта

В дальнейшем это позволит быстрее снимать ее и проводить профилактику

Именно это чаще всего приводит к преждевременному износу дроссельной заслонки; Чтобы увеличить срок эксплуатации надо использовать молибденовый состав, которым покрывают деталь; Проведенная термообработка позволит сделать дополнительную герметизацию, так как это уменьшит трение воздушного регулятора; Для прикручивания дроссельной заслонки достаточно использовать два винта. В дальнейшем это позволит быстрее снимать ее и проводить профилактику.

Немаловажно после установки отремонтированной заслонки вновь отрегулировать обороты холостого хода. Некоторые автовладельцы предпочитают делать более простой ремонт с использованием шпатлевки или герметика. Но стоит понимать, что это только временная мера и к тому же такая замена может привести к попаданию материала непосредственно в камеру сгорания

В этом случае потребуется более серьезный ремонт или покупка новой детали

Но стоит понимать, что это только временная мера и к тому же такая замена может привести к попаданию материала непосредственно в камеру сгорания. В этом случае потребуется более серьезный ремонт или покупка новой детали

Некоторые автовладельцы предпочитают делать более простой ремонт с использованием шпатлевки или герметика. Но стоит понимать, что это только временная мера и к тому же такая замена может привести к попаданию материала непосредственно в камеру сгорания. В этом случае потребуется более серьезный ремонт или покупка новой детали.

Как убрать ошибку EPS

Ошибка EPS может быть исправлена путем сброса. Для этого необходимо закоротить контакты 8-13 диагностического разъема на выключенной машине, который расположен рядом с левой ногой водителя в 16-ти контактном разъеме. Затем нужно выворачивать рулевое колесо до упора влево. После этого включаем зажигание и ждем 4 секунды, пока лампочка EPS не погаснет. После того, как лампочка погаснет, значит, ошибка была сброшена. Также можно попробовать отключить аккумулятор на некоторое время, чтобы сбросить ошибку EPS. Однако, в случае частых ошибок EPS, необходимо обратиться к специалистам для диагностики и ремонта.

Выбор очистителя дроссельной заслонки

Очистители отсортированы по возрастанию цены по состоянию на май 2022 г.

BIBICARE. Очиститель дроссельной заслонки. Объем 400 мл. Цена 100 руб. Продается в светофоре и подобных.

LAVR. Очиститель дроссельной заслонки. Объем 650 мл. Цена 250 руб.

FENOM. Очиститель дросселя. Объем 335 мл. Цена 250 руб.

Venwell Intake/EGR Cleaner. Очиститель системы впуска. Объем 400 мл. Цена 340 руб. Резкий запах.

XADO VERYLUBE. Очиститель заслонки инжектора и клапана EGR. Объем 320 мл. Цена 360 руб

Осторожно, такой ядерный, что разъедает краску.

HI-GEAR THROTTLE BODY CLEANER. Очиститель дросселя. Объем 310 мл. Цена 900 руб.

Очиститель дросселя LIQUI MOLY 5111. Объем 400 мл. Цена 1400 руб.

Ремонт

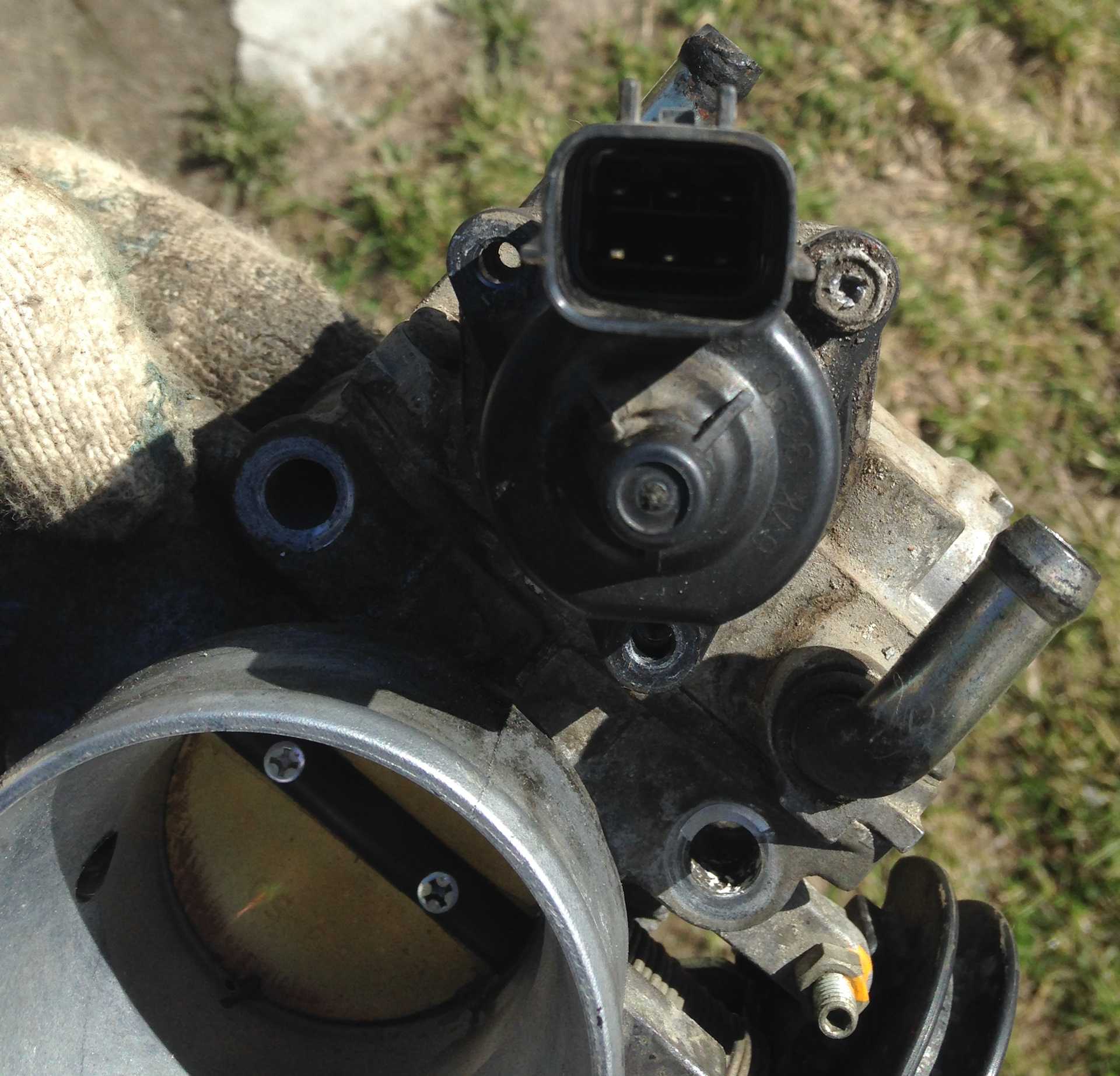

Снижение оборотов холостого хода часто указывает на неполадки РХХ. Начинать ремонт следует с осмотра детали. Для этого нужно снять идущий от воздушного фильтра к дросселю патрубок, под которым находится датчик, выкрутить болты и вытащить его из корпуса дросселя.

Разбор РХХ

Чтобы разобрать демонтированный датчик, достаточно выполнить следующие действия:

1. повернуть направляющую штока против часовой стрелки;
2. выкрутить шток из резьбы ротора;
3. изъять ротор из корпуса и вынуть подшипник.

Направляющая и шток изготавливаются из пластика, потому подвергаются значительному износу, из-за чего можно заметить понижение числа оборотов. Однако направляющую можно заменить, а шток обработать на токарном станке, обновив изношенные пазы.

Визуально можно заметить осевший нагар, дефекты на корпусе или износ иглы. Для чистки используется жидкость для промывки карбюратора, после чего регулятор продувается сжатым воздухом и смазывается силиконовым смазочным составом. Обычно — аэрозольного типа.

Во время чистки нельзя нажимать на клапан датчика, если быть неосторожным, легко полностью испортить деталь.

Адаптация РХХ

После чистки и смазки требуется провести адаптацию датчика:

• необходимо снять клемму с аккумуляторной батареи на четверть часа, а затем установить обратно;
• завести двигатель и оставить на холостом ходу на десять минут, без дополнительных нагрузок;
• заглушить силовую установку на десять секунд и снова завести;
• дать двигателю прогреться до рабочей температуры. Если обороты поднялись до 800, то датчик успешно адаптировался.

Полностью прийти в норму РХХ сможет за сотню километров пробега.

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин-1, несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Схема дроссельной заслонки для лансер 9

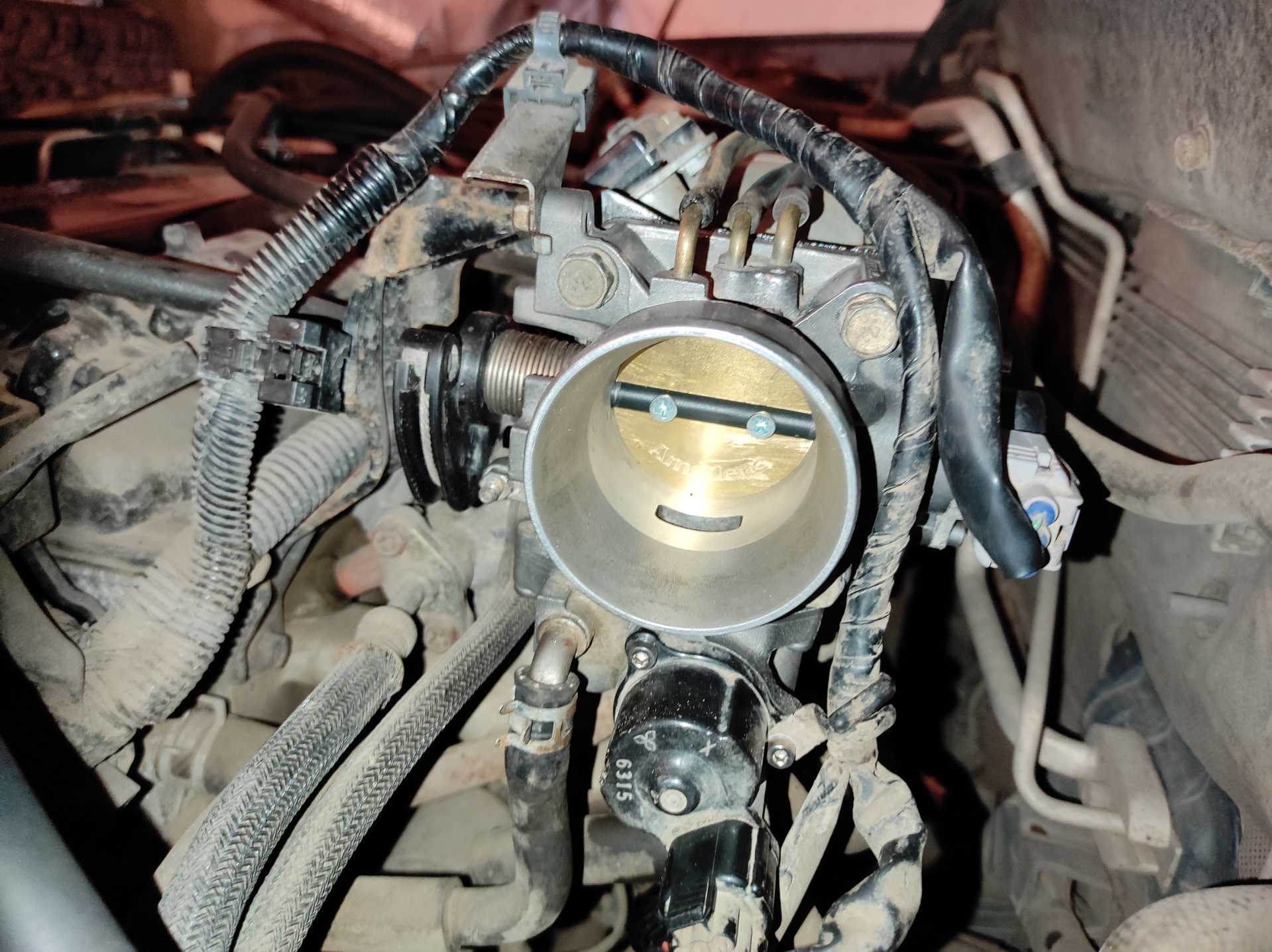

Рассмотрим нюансы, возникающие при установке и настройке дроссельной заслонки Митсубиси Лансер 9. Заслонка была восстановлена нашей компанией «Дроссель-Проффи». Смотрите видео, читайте рекомендации и задавайте интересующие вопросы.

Для прокладки существует единственно правильное положение — уголок с правой стороны. При любом другом расположении у вас будет происходить подсос воздуха и обороты х.х. вырастут до 2000. Пока вы не исправите положение прокладки, обороты в норму не придут. Правильно установленная прокладка должна покрывать весь корпус, все отверстия должны совпадать.

Если «пятак» дроссельной заслонки заедает в корпусе и не возвращается в исходное положение, то через образовавшийся зазор в систему поступает лишний воздух и обороты не снижаются.

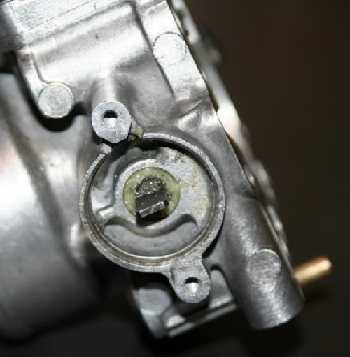

Для этого ослабьте гаечку на «8» и поверните упорный винт шестигранником на 2,5 в требуемую сторону. Должен раздаться характерный щелчок возврата пятака на место.

Придерживая шестигранником упорный винт, затяните гайку ключом — это позволит избежать сдвига. Попробуйте несколько раз с помощью «кулачка» открыть заслонку и резко отпустить. Пятак должен всегда вставать на место.

Для регулирования частоты вращения коленчатого вала двигателя на х.х. используйте байпасный винт. Извлеките из корпуса резиновую заглушку, закрывающую винт, и при помощи отвертки отрегулируйте количество оборотов. Добивайтесь установки 750 оборотов на холостом ходу.

После настройки верните заглушку на законное место.

Если обороты не прогретого двигателя на холостом ходу слишком высокие или низкие, используется температурный корректор. Для этого ослабьте стопорный винт держателя пружины корректора и при помощи шестигранного ключа, изменяйте положение флажка выше или ниже. Тем самым вы регулируете прогревочные обороты.

После проведенной настройки затяните стопорный винт.

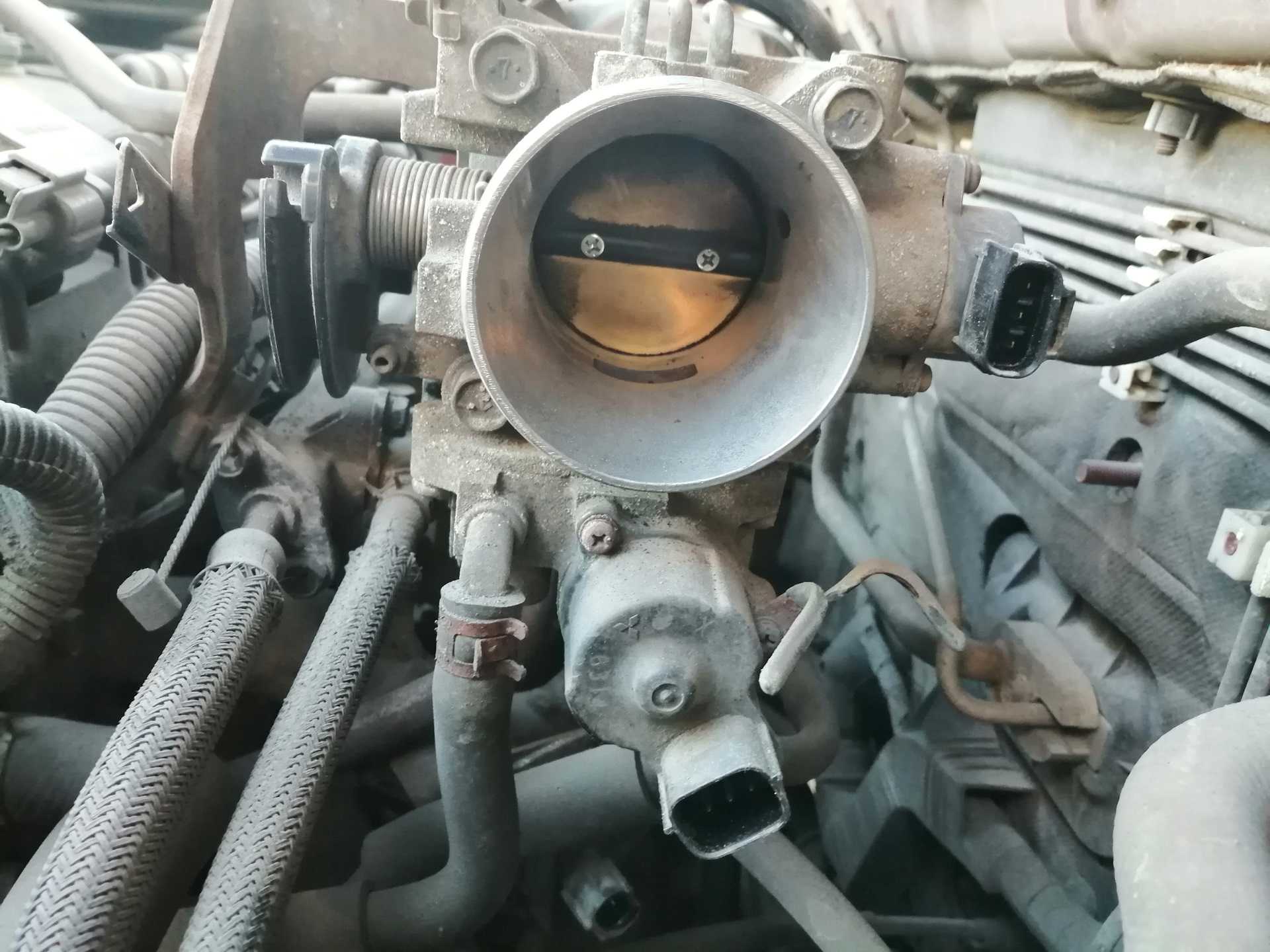

Чистка дроссельной заслонки

Производитель советует каждые 30 000 километров пробега очищать дроссельный узел, а проверку холостых оборотов производить не реже раза в год (после пробега в 15 тысяч километров). Сам процесс чистки выполняется следующим образом:

• от дроссельного патрубка отсоединяется шланг воздуховода;
• ткань смачивается в моющем средстве и слегка отжимается (не допускается попадание брызг на верхнюю часть заслонки, на датчик ее положения и на шаговый двигатель);
• весь налет вокруг дросселя аккуратно удаляется (нельзя стирать с заслонки покрытие дисульфидом молибдена);
• воздушный шланг надевается обратно, после чего нужно отрегулировать обороты.

Для промывки узла можно использовать специальный аэрозоль, предназначенный для обработки автомобильного карбюратора. Его распыляют на воздушный канал и на заслонку. При этом есть вероятность (и немалая), что часть пыли при распылении состава попадет в воздушные каналы и на мотор.

Все детали Митсубиси производятся из лучших материалов с соблюдением всех рекомендованных технологий, в том числе и дроссельная заслонка. Поэтому качество продукции, как правило, ни у кого не вызывает нареканий.

Положение дроссельной заслонки на холостых оборотах

Какие должны быть показания положения ДЗ на оборотах холостого хода?

Разные! Почему?

Этот параметр в большей степени относится к ярым фанатикам чистки дроссельной заслонки каждую неделю, а то и через день.

Существует два основных способа управлять оборотами холостого хода при помощи РХХ (регулятор холостого хода)

Именно управлять оборотами хх! А не поддерживать обороты хх! Это очень важно!. Так вот:. Так вот:

Так вот:

1. При помощи регулятора холостого хода, установленного в байпасном канале
2. При помощи регулятора холостого хода, управляющего непосредственно дроссельной заслонкой

И та, и другая система встречается на разных автомобилях. Даже Шевроле Лачетти использует разный способ регулировки холостого хода. На двигателях 1,4л и 1,6л используется второй метод, а на двигателях 1,8 используется первый метод.

Этот параметр в диагностике обзывается, как «Шаги РХХ» или «Положение ДЗ Шаг». Это более подробно мы рассмотрим в одной из будущих статей, а сейчас кратко объясню в чём заключается принципиальная разница этих двух способов. Это необходимо для понимания диагностики положения дроссельной заслонки.

Как мы уже знаем, все процессы в двигателе начинаются с подачи воздуха. Подачей воздуха мы можем регулировать обороты двигателя в разных режимах. То же самое происходит и при регулировке оборотов холостого хода. Подавая определённую массу воздуха, мы регулируем обороты хх в нужных пределах.

Примечание! Регулятор холостого хода осуществляет грубую регулировку оборотов хх (порядка +/- 50 об/м. После этого более точно обороты хх регулируются посредством изменения УОЗ

Но это тема другой статьи и сейчас это не столь важно

Так вот, в первом случае заслонка полностью закрывается, а необходимый для холостого хода воздух, подаётся в обход дроссельной заслонки по специальному каналу. В этом канале находится специальный клапан-регулятор, который регулирует массу воздуха, проходящую через этот канал.

А во втором случае подача воздуха осуществляется через саму дроссельную заслонку. Заслонка приоткрывается/прикрывается при помощи электродвигателя и через неё проходит необходимая масса воздуха для работы двигателя на холостом ходу.

То есть, очевидно, что в первом случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равны нулю! Так как воздух идёт не через дроссельную заслонку, а через специальный канал РХХ.

А во втором случае при работе двигателя в режиме холостого хода правильные значения положения ДЗ будут равняться нескольким процентам (градусам). Равняться нулю показания не могут, так как если заслонка закроется полностью, тогда двигатель заглохнет.

Вот у нас уже получился первый вывод. Вот его суть.

Чтобы правильно диагностировать положение дроссельной заслонки, первым делом необходимо определить, как осуществляется регулировка оборотов холостого хода на этом конкретном автомобиле. Если по первому способу — тогда положение ДЗ на холостом ходу должно быть равно 0%! А если по второму способу — тогда несколько процентов!

Примечание: Во всех сферах нашей жизни встречаются исключения. Тут тоже. Например, Лачетти 1.8 ЛДА с блоком управления MR-140 хоть и имеет отдельный регулятор холостого хода, но положение дроссельной заслонки на холостом ходу составляет 10-12%

В первом случае всё просто и понятно. Если значения отличны от нуля, значит либо дроссельная заслонка не может плотно закрыться из-за грязи или ещё чего-то, либо датчик положения дроссельной заслонки показывает не правду, что означает его износ и поломку.

А вот во втором случае не всё так однозначно.

Бытует мнение, что если открытие ДЗ составляет более 5%, тогда необходима обязательная чистка этой самой заслонки. Это так, но со множеством нюансов.

И самые главные из них — это те, о которых мы уже говорили выше:

• регулятор холостого хода не поддерживает холостой ход, а регулирует его
• нагрузка на двигатель высчитывается по расходу воздуха (давлению в коллекторе). Чем больше масса потребляемого воздуха — тем больше нагрузка. И наоборот, чем больше нагрузка на двигатель, тем больше ему необходимо воздуха.
