Адаптация заслонки.
Но не всегда после чистки двигатель начинает работать как надо. Это связано с тем, что ЭБУ со временем обучается, и подстраивается под те параметры, которые появляются при наличии загрязнений. Т.е. двигатель понимает, что подается недостаточно воздуха и открывает заслонку сильнее чем нужно. В результате после чистки получается более богатая топливовоздушная смесь, что приводит к повышенным оборотам.
Чтобы избежать этого необходима калибровка дроссельной заслонки Рено Меган. Она производиться штатными средствами автомобиля. Для этого необходимо вставить ключ карту, затем нажать клавишу СТАРТ-СТОП и удерживать ее в таком положении 10 секунд. Затем Кнопка отпускается и нужно подождать появления звукогого сигнала. Он будет свидетельствовать о успешном проведении калибровки. Но данный способ работает не всегда.
В этом случае необходимо снять патрубок идущий от воздушного фильтра.
Ждем когда машина заглохнет. После этого пальцем прижимаем дроссель так, чтобы он стал в закрытое положение. Через 1-2 секунды сработает автоматика, которая запомнит положение заслонки, и будет его удерживать уже в новом положении.
Такая калибровка дроссельной заслонки Рено Меган 2 помогает избежать визита на СТО и сэкономить приличную сумму денег. В результате обороты должны прийти в нормальное значение. После этого следует сделать калибровку штатным способом, чтобы система подстроилась под новые значения.
-
Чем отличается прадо от крузака 200
-
Тойота мастер айс сурф 1989 инструкция по ремонту
-
Где подключается шланг подкачки на камаз нео 2
-
Рычаг открывания капота ваз 2105
- Признаки неисправности бензонасоса ауди 80 б4
P0170 ошибка Renault?
- Нестабильный, «плавающий» холостой ход.
- Двигатель останавливается при переключении или после переключения с любой передачи на нейтральную.
- Двигатель может быть произвольно задержан при работе на холостом ходу.
- Поездки и рывки наблюдаются во время езды, особенно во время ускорения.
- Значительно уменьшена мощность двигателя, падение динамических характеристик автомобиля. Это очень заметно с точки зрения динамики ускорения, проблем при движении автомобиля в гору и / или когда он сильно загружен или буксируется прицепом.
- Предупреждающий индикатор Check Engine горит (загорается) на приборной панели. При сканировании ошибок из памяти компьютера диагностический прибор отображает p0120 или другую ошибку, связанную с датчиком положения дроссельной заслонки и его неисправностью.
- В некоторых случаях наблюдается повышенный расход топлива автомобиля.
Если в ДПДЗ признаки неисправности становятся очевидными из-за неправдивой информации или полном ее отсутствии, тогда электросистема авто обрабатывает показатели и переводит всю систему в режим ожидания. Затем узел собирается в обратной последовательности.
Почему плавают или зависают обороты на Рено Логан, Лада Ларгус, Рено Сандеро, Ниссан Альмера G15 Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в электронных книгах и обычных печатных изданиях . В некоторых случаях, перед тем как начинать адаптировать дроссельную заслонку на Тойоте , Ниссане или Шкоде , необходимо снять сам дроссель, что позволяет провести полную очистку заслонки. Возможно, неисправный датчик O2 на Mercedes, может потребоваться адаптация с M-Benz совместимым сканирующим инструментом.
4 Обучение заслонки и педали акселератора
Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:
- Полностью отпустить педаль.
- Повернуть в «ON» ключ зажигания, выждать не менее двух секунд;
- Отключить зажигание, выдержать 10 секунд;
- Повторить процедуру по п.2, а после и по п.3.
Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению «Закрыто» следует выполнить такие операции:
- Отпустить (полностью) педаль акселератора.
- Ключ поставить в положение «ON».
- Зажигание переключаем в «OFF» и ждем 10 секунд.
- Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).
Ошибки Логан 2
Далее представлены описания и решения самых распространенных кодов неисправностей Renault Logan 2.
Р2108

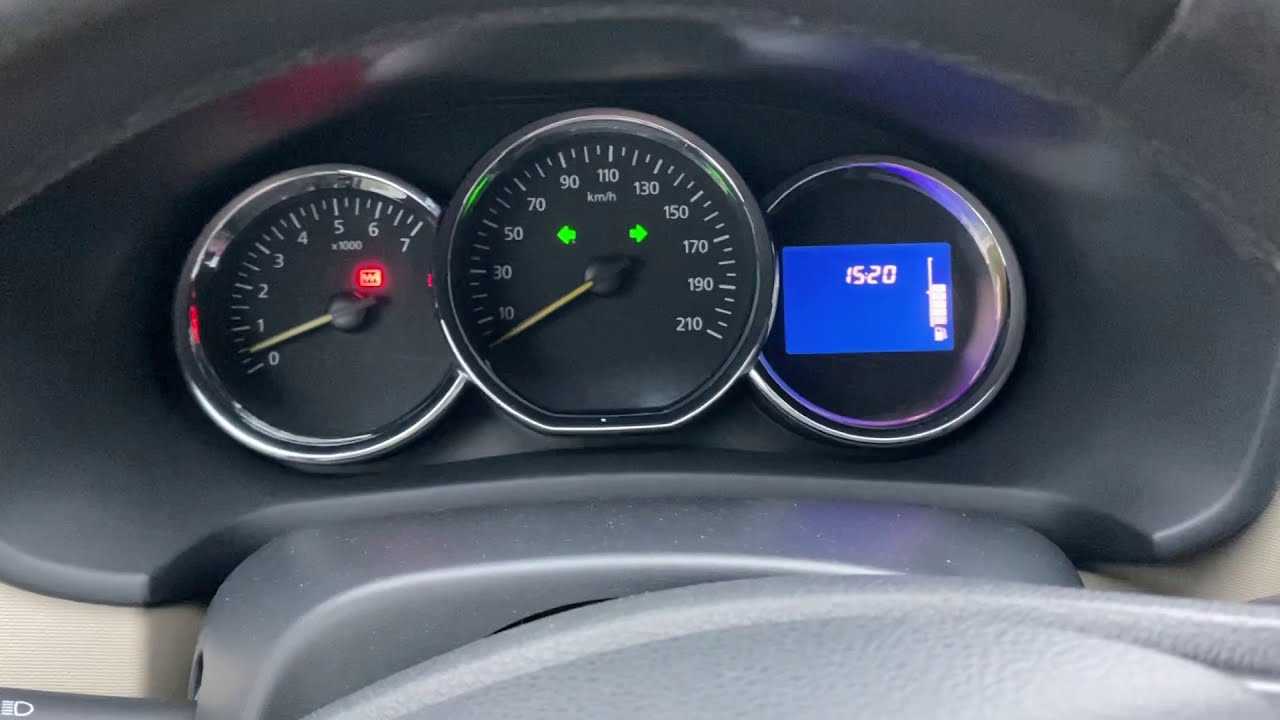

Если горят «пила» и Чек – это верный признак того, что необходимо провести диагностическую проверку. Скорее всего, вы увидите ошибку Логана 2 P2108.
Это означает, что пришел в негодность датчик положения упомянутой заслонки. Но поскольку дроссель в Рено Логане электрический, тем, кто с такой проблемой не сталкивался, не сразу будет понятно, где его искать. Оказывается, он впаян в черную крышку, отдельно в продажу не поступает.
u0121
В данном случае сложность заключается вот в чем. Если Рено Логан был помыт или просто оставлен не в гараже, а под открытым небом, и попал под дождь, водитель может увидеть загоревшийся светодиод, говорящий в Логане 2 об ошибке электрики, а точнее – антиблокировочной системы.
Блок ABS
Решение очень простое. Блок мог быть поврежден механически. Его необходимо снять и удостовериться в целости и сохранности. Или же заменить новым.
df079
Временами после замены дросселя (самостоятельной либо в сервисе), в результате диагностирования ошибок Рено Логана 2 иногда появляется такая – df079. Ее кодовое значение – сервоуправление блоком дроссельного клапана с приводом 2.Def.
Неполадка проявляет себя через пару запусков движка. Машина будет ехать, но обороты будут набираться не так быстро. Попробуйте провести диагностику другим сканером. Если проблема не ушла – ехать в сервис.

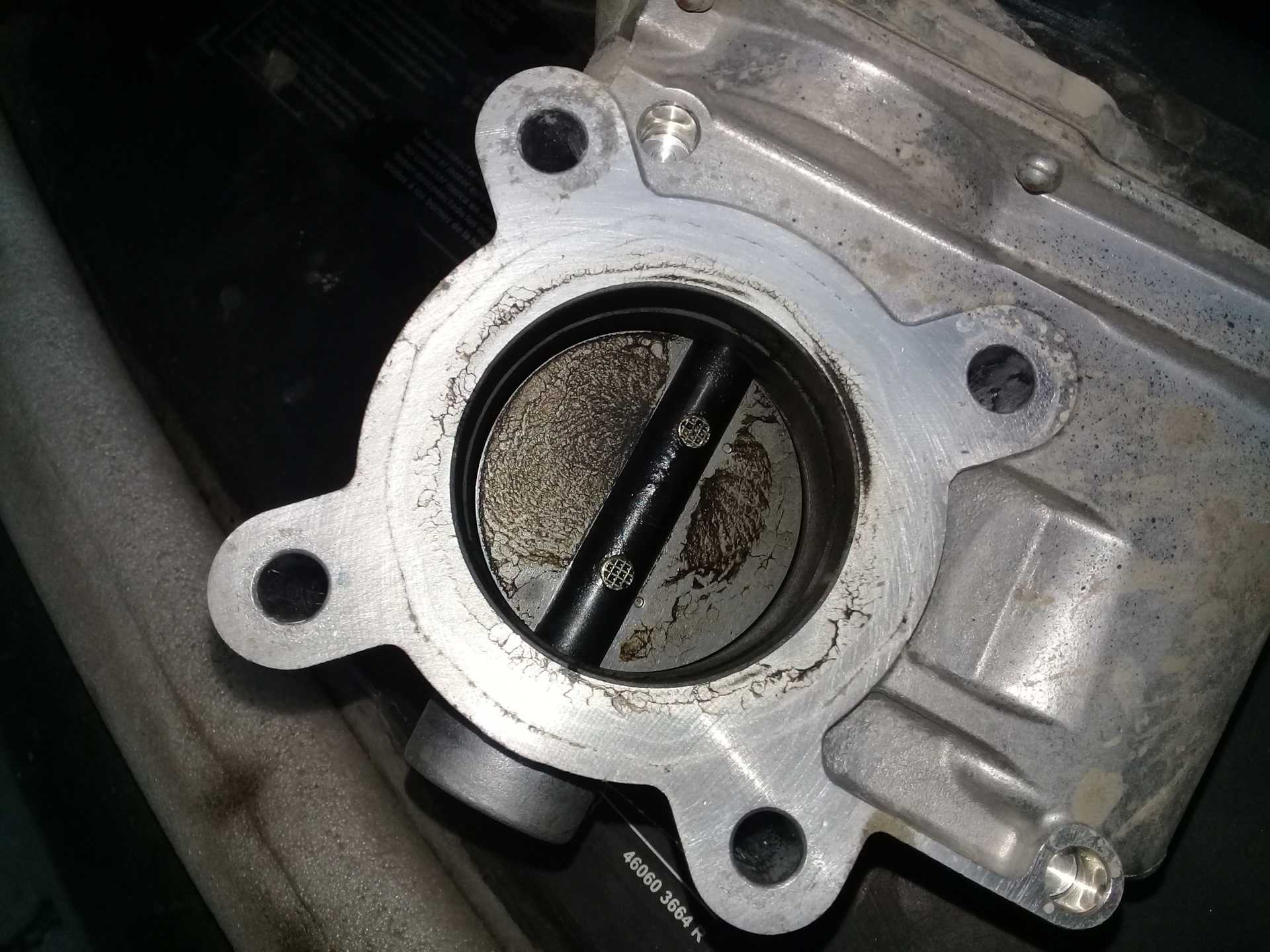

Факторы, вызывающие загрязнение заслонки
Загрязнение дроссельного узла во время эксплуатации автомобиля – явление вполне закономерное даже при идеально настроенном ДВС. Формирование грязно-масляного налета на заслонке происходит через несколько десятков тысяч километров пробега. Однако есть причины, по которым это происходит гораздо быстрее.
К регулярному попаданию масла в дроссельную заслонку приводят:
- Негерметичность впускной системы двигателя или загрязнение фильтрующих компонентов – причины, по которым в дроссельный узел начинает попадать неочищенный воздух
- Проблемы в работе системы вентиляции картерных газов: если масляный сеператор не справляется со своей функцией из-за грязного фильтра или закоксованности, масло вместе с выхлопными газами оказывается не только в коллекторе, но и на заслонке
Наличие масла в дроссельном узле грозит налипанием на него пыли. В итоге заслонка перестает перекрывать подачу воздуха полностью, и двигатель начинает работать нестабильно (особенно это заметно на холостых оборотах).
В связи с этим осмотр дроссельной заслонки рекомендуется проводить одновременно с заменой фильтров и моторного масла (примерно каждые 8-10 тыс. км пробега автомобиля), а чистку узла – каждые 30-50 тыс. км.
В некоторых случаях на приборной панели загорается индикатор CHECK. Когда смолистые отложения оседают на валике дроссельной заслонки, она начинает заедать, и педаль газа нажимается с заметным усилием.
Риск образования темных маслянистых отложений на заслонке велик при использовании бензина низкого качества.
Как избежать неприятных последствий очистки заслонки?
После удаления масла из дроссельной заслонки может появиться другая проблема – нестабильные (повышенные) обороты двигателя, приводящие к росту расхода топлива.
Все дело в том, что после удаления слоя грязи положение заслонки меняется (так как зазор между ней и корпусом увеличивается). Однако ЭБУ продолжает руководить подачей топлива согласно прежним показаниям (до операции очищения).
Как правило, в настройке нуждаются электронные дроссельные заслонки, однако и с механическими узлами иногда возникают трудности.
Самый простой способ восстановить оптимальные обороты двигателя – сбросить аккумуляторной клеммы. Перед проведением этой операции следует хорошо прогреть ДВС и совершить небольшую поездку. После того, как мотор заглушен, минусовая клемма батареи снимается на время от 10 секунд до 20 минут – в зависимости от марки автомобиля. За этот промежуток все параметры ЭБУ должны вернутся к заводским установкам, а обороты нормализоваться.
https://youtube.com/watch?v=ggyYmPxriwk
Снятие и установка впускного коллектора
Разъемы жгута проводов системы впрыска топлива
| Разъем жгута проводов указан стрелкой. |
Места нанесения герметика на сопрягаемые поверхности
| Места нанесения герметика указаны стрелками. |
https://www.youtube.com/watch?v=3p19-lcqym4
Снятие с коллектора топливной магистрали и вентилей впрыска
| Вентиль впрыска указан стрелкой. |
ДВИГАТЕЛИ ОНС
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Слить охлаждающую жидкость.3. Отсоединить от коллектора вакуумныетрубки. Количество трубок зависит от модели и оборудования.
4. Снять разъемы жгутов топливныхфорсунок на ближайшем к перегородке конце трубопровода.
5. Отсоединить под коллектором проводдатчика контрольной лампочки давления масла.
6. Ослабить хомуты и снять с коллекторамагистраль, измеритель потока воздуха и трубопровод.
7. Снять крышку распределителяи отсоединить высоковольтные провода.
8. Отвинтить две гайки и снять опору,идущую от коллектора к правой стороне головки цилиндров.
9. Отвинтить четыре болта и снятьопору, которая соединяет основание коллектора с левой стороной блока.
10. Отвинтить скобу троса акселератораи сдвинуть ее в сторону.
11. Отсоединить трубку подачи топливаот топливного кронштейна и возвратную трубку от регулятора давлениятоплива.
12. Отсоединить от коллектора шлангсистемы охлаждения.
13. Отвинтить шесть гаек и болтовкрепления коллектора (указан стрелками) и снять его. К одной из шпилекдополнительной гайкой может быть подсоединен провод заземления.
Осторожно снять с головки блокацилиндров коллектор вместе с присоединительными деталями. Если распределительмешает снятию, отвинтить переднюю шпильку коллектора или снять распределитель
Снять с головки блока цилиндровпрокладку
Снять с головки блока цилиндровпрокладку.
16. Установка производится в последовательности,обратной снятию. На сопрягаемые поверхности нанести слой герметика.
ДВИГАТЕЛИ DОНС
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||
|
ДВИГАТЕЛИ V6Выпускное соединение системы охлаждения на впускном трубопроводедвигателя V6
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||
|
Порядок затягивания болтов крепления впускного коллектора двигатели V6
Проверка работоспособности ДПДЗ
Датчик дроссельной заслонки обычно проверяют мультиметром в режиме прозвона. Имитируют работу клапана, затем следят за скачками напряжения на шкале прибора в режиме звукового контроля. Если слышны хрипы, потенциометр однозначно нуждается в замене.
Подробнее о том, как делают проверку в автосервисах:
- активируют систему зажигания автомобиля;
- отсоединяют фишку от контактов ДПДЗ, подсоединяют к тестеру и убеждаются, что ток поступает — если напряжения нет, прозванивают всю проводку и находят место обрыва;
- затем подключают датчик дросселя к мультиметру, бросив один вывод на «массу», а другой — на главный контакт блока управления;
- снимают значение тока при закрытой затворке (педаль газа не задействована) — должно показывать не выше 0,7 вольта;
- рассчитывают ток при выжатой педали газа (заслонка открыта) — показатель не менее 4 вольт;
- следят за показаниями на шкале, одновременно вращая сектор прибора — повышение тока обязано проходить максимально плавно, иначе дорожки протёрты, изношены.

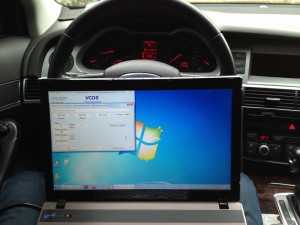

Далее осуществляют проверку с использованием специального оборудования через встроенную систему OBD II.
Диагностический тестер системы ODB II
Компьютерная диагностика даёт возможность получить коды ошибок, изучив которые, специалисты судят о конкретных причинах неисправности.
Только после этого устанавливают новый датчик дроссельной заслонки, так как без анализа полной картины работы узла, что‐либо делать рискованно.
Специалисты умеют выявлять неисправности датчика дроссельной заслонки также по работе педали акселератора. Если при разгоне ощущаются провалы, и автомобиль сильно дёргается. Или мотор вибрирует, но газ отпущен.
Под данным определением понимается операция или обучение , которая проводится для того, чтобы ЭБУ знал , в каком положении находится дроссельная заслонка относительно степени нажатия педали акселератора.
Адаптация дроссельной заслонки рено логан 2 8 клапанов
- сложность работ – у некоторых автомобилей для доступа к ДЗ потребуется демонтаж многих деталей;
- уровень обслуживания СТО – как правило, чем крупнее организация, тем дороже;
- месторасположение – в крупных мегаполисах можно оставить больше денег, чем в периферии.
Если ошибка носит не случайный характер, это сопровождается рено логан ошибки признаками Диагностика устройства состоит из следующих этапов Производится проверка рено логан ошибки паров на предмет наличия конденсата, для этого можно снять ремень газораспределительного механизма и осторожно прокрутить вал. Мощность не является стабильной, бывают случаи ее пропадания;
Ошибка р0170 рено логан 2 8 клапанов Следует также отметить, что вышеуказанные знаки могут указывать на проблемы с другими компонентами двигателя, в частности, неисправность дроссельной заслонки. Однако в процессе диагностики имеет смысл также проверить датчик DPS. по завершении собрать в обратной последовательности модуль заслонки, проверяя, все ли стоит на своем месте;. Через 7 секунд снова нажать на педаль до упора и держать в таком положении, пока индикатор CHEK не начнет мигать 10 с.
Если в ДПДЗ признаки неисправности становятся очевидными из-за неправдивой информации или полном ее отсутствии, тогда электросистема авто обрабатывает показатели и переводит всю систему в режим ожидания.
Когда требуется чистка дроссельного узла
Дроссельная заслонка – один из элементов двигателя, который нуждается в периодическом уходе, поскольку может засоряться. При этом особой периодичности соблюдать не надо, поскольку многое зависит от качества топлива и масла, состояния фильтров. Существует несколько сигналов, что наступило время очистить дроссельный узел:
- нестабильная работа холодного двигателя, плавающий холостой ход – основной признак; , причем в различных режимах работы;
- увеличенный расход топлива;
- недостаточная динамика при нажатии на педаль газа;
- двигатель может неожиданно глохнуть;
- периодическое загорание индикатора Check, который впоследствии гаснет.
Отметим, что подобные признаки могут указывать и на другие поломки системы подачи топлива и двигателя. Но при этом надо проверить и дроссельную заслонку, поскольку именно она часто бывает причиной возникшей проблемы.

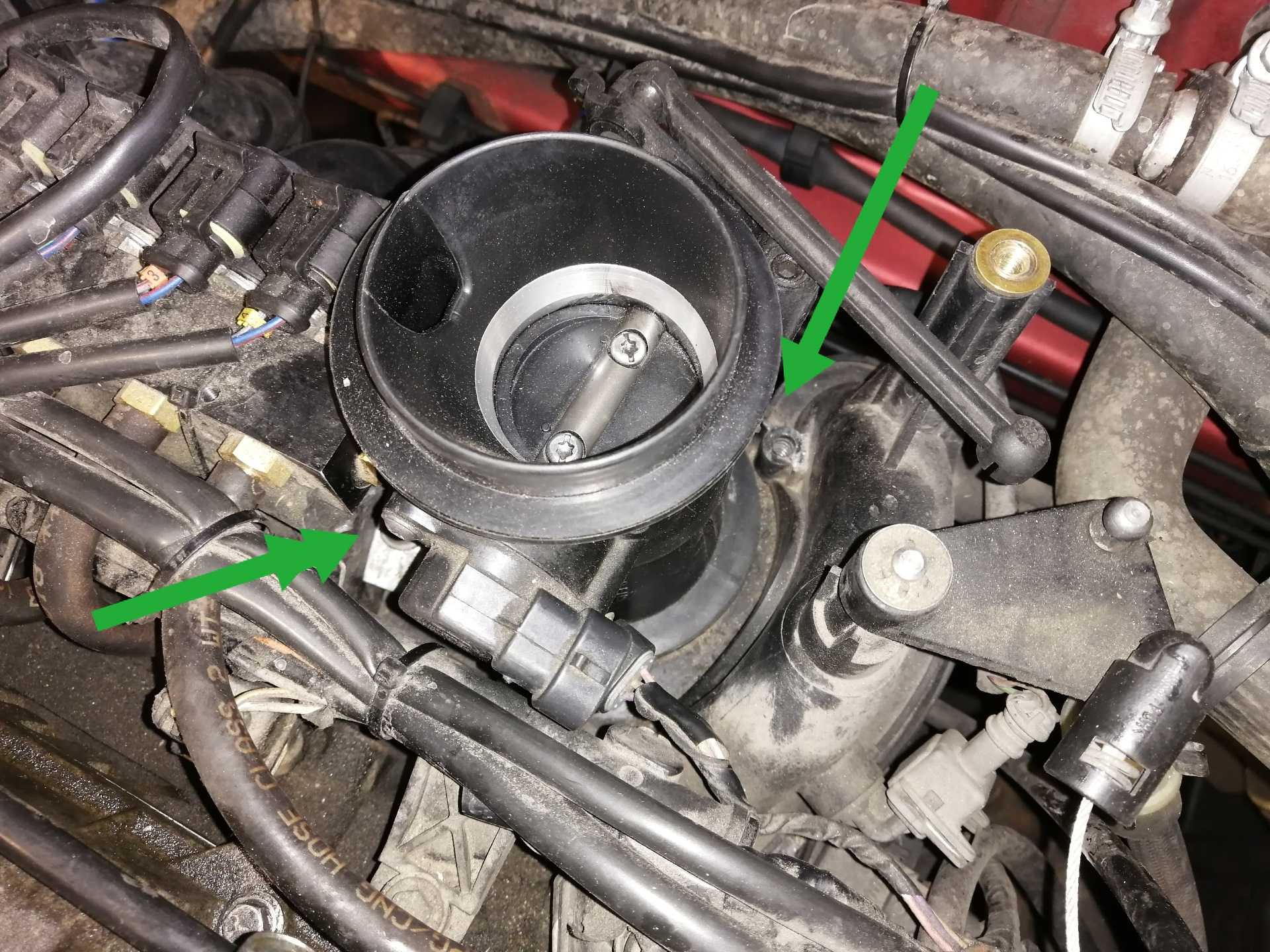

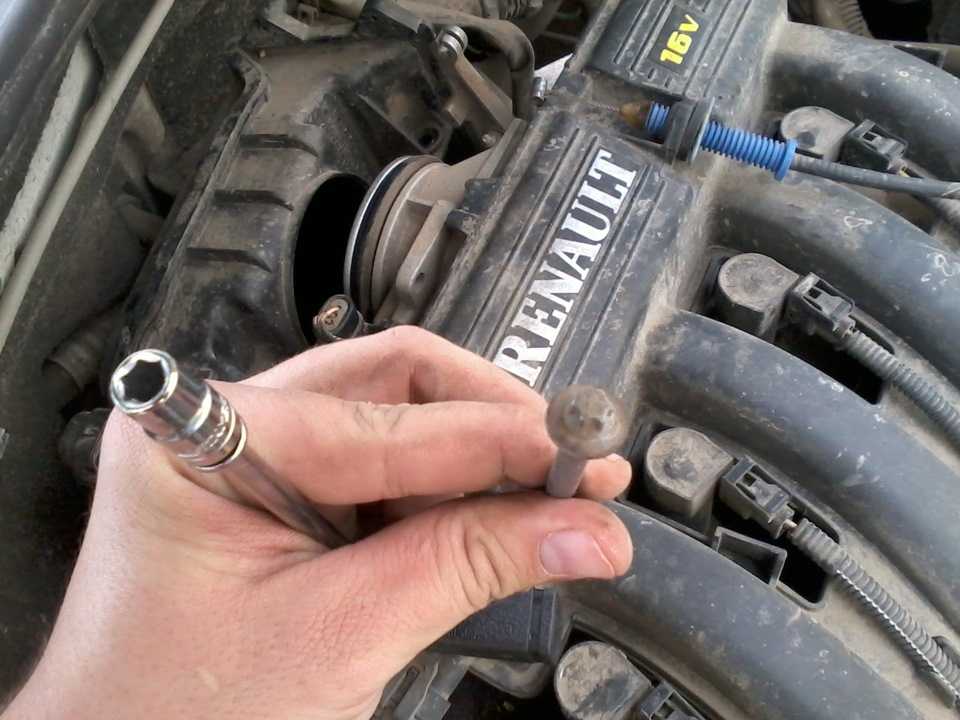

Снятие дроссельного узла

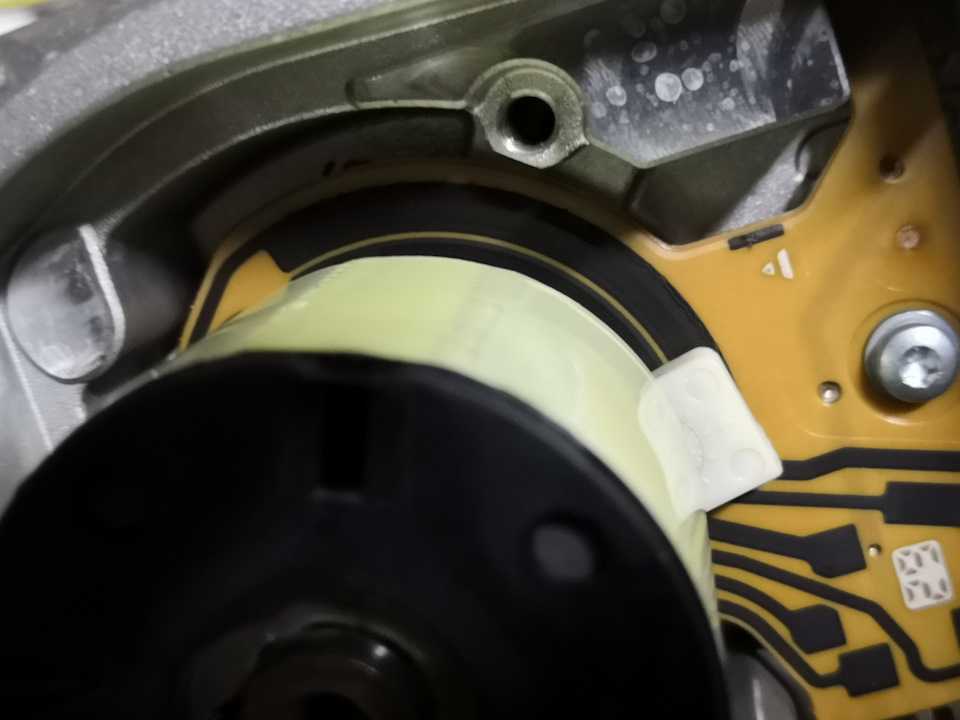

Я читал у человека, что он водворял этот кронштейн на место пинцетом. Я решил не париться и скинул просто весь дроссель, чтоб удобнее было.
Погадав и попримеряв детальку по месту, я нашел только одно место, куда она встает замечательно: Прикрутил сию детальку на законное место винтом. Видно плоховато, но вот он там этот кронштейн Кстати это новая прокладочка дроссельного узла, которую я поменял недавно, а то родная за 11 лет разлохматилась.

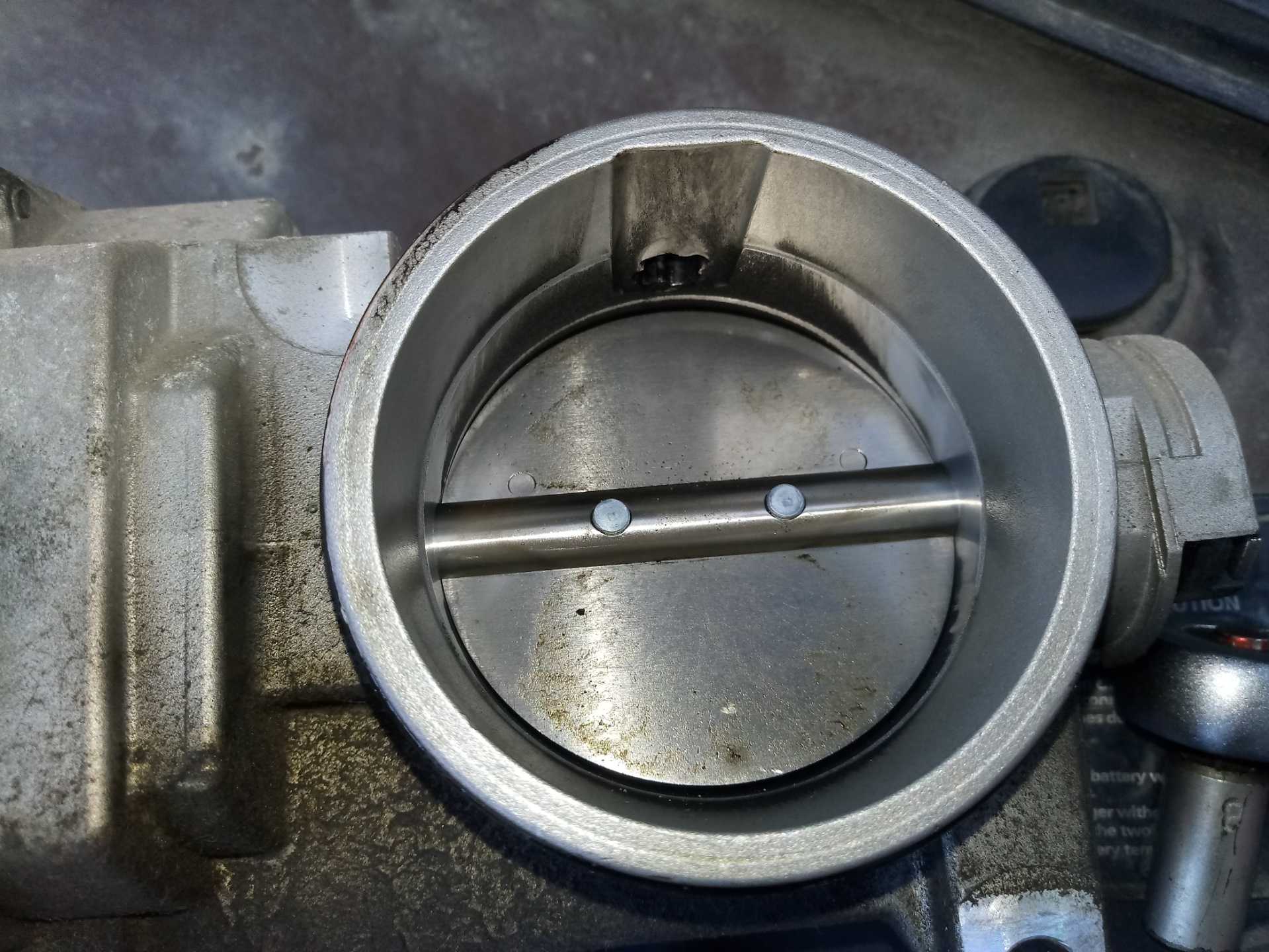

Чистка дроссельной заслонки Megane II
Как все снова грязно и пыльно, а ведь недавно мыл подкапотку. Поставьте на место воздушный фильтрующий элемент. Замена регулятора холостого хода автомобиля Рено Логан Редуктор холостого хода размещен в нижней секции дроссельного узла.
Он состоит из двухполюсного шагового электродвигателя и скрепленного с ним конусного клапана. По сигналу Эбу электродвигатель передвигает клапан, изменяя тем самым проходное сечение воздушного канала.
Вам понадобится ключ Torx Т20 1. Отделите колодку жгута кабелей от регулятора при выключенном зажигании.
Открутите 2 винта фиксации регулятора холостого хода к дроссельному узлу для наглядности изображено на демонтированном дроссельном узле 4. Демонтируйте редуктор Испорченное или потерявшее эластичность кольцо подмените новым 6.
Поставьте редуктор в порядке, обратном снятию. Замена адсорбера системы улавливания паров топлива автомобиля Рено Логан Адсорбер системы улавливания паров топлива снимают для проверки или замены при появлении стойкого запаха бензина, вызванного негерметичностью адсорбера, или при отказе клапана продувки адсорбера.
Кроме того, нарушение герметичности адсорбера и отказ клапана продувки могут стать причинами неустойчивой работы двигателя на холостом ходу вплоть до его остановки. Адсорбер установлен в нише правого переднего колеса.
Отсоедините от клапана продувки адсорбера колодку жгута проводов. Отсоедините от штуцера адсорбера шланг его вентиляции. Отверните две гайки крепления кронштейна адсорбера.
Источник
5 Адаптация расхода воздуха на холостом ходу
Теперь можно приступать непосредственно к обучению холостого хода, «вооружившись» секундомером и некоторой толикой терпения. Процедура выполняется так:
- Двигатель запускается и прогревается до стандартной рабочей температуры.
- Зажигание выключается, в течение 10 секунд никаких действий не производится.
- Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
- Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
- Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
- Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
- Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
- Ждем примерно 20 секунд.
После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.
Источник статьи: http://tuningkod.ru/chip-tuning/drosselnaya-zaslonka/obuchenie-drosselnoj-zaslonki.html
Почему засоряется заслонка
Работоспособность дроссельной заслонки зависит от большого количества факторов. От владельца автомобиля требуется регулярная замена фильтров и масла, использование качественного топлива. Среди причин, которые приводят к засорению дросселя в двигателях К4М, отмечают:
- Плохое качество топлива, образующего нагар, в том числе, при неграмотном добавлении присадок.
- Несвоевременная замена воздушного фильтра.
- Выход из строя топливного, масляного и воздушного фильтров.
- Попадание капель масла из двигателя в воздуховод.
Особенно неприятно, когда сочетаются несколько негативных факторов, например, попадание масла из двигателя и пыли из воздуха. В этом случае образуется налет, который не дает дроссельной заслонке работать нормально, выходят из строя уплотнители, в результате чего потребуется ее чистка и замена уплотняющих колец.
Когда требуется чистка дроссельного узла
Дроссельная заслонка – один из элементов двигателя, который нуждается в периодическом уходе, поскольку может засоряться. При этом особой периодичности соблюдать не надо, поскольку многое зависит от качества топлива и масла, состояния фильтров. Существует несколько сигналов, что наступило время очистить дроссельный узел:
- нестабильная работа холодного двигателя, плавающий холостой ход – основной признак; , причем в различных режимах работы;
- увеличенный расход топлива;
- недостаточная динамика при нажатии на педаль газа;
- двигатель может неожиданно глохнуть;
- периодическое загорание индикатора Check, который впоследствии гаснет.
Отметим, что подобные признаки могут указывать и на другие поломки системы подачи топлива и двигателя. Но при этом надо проверить и дроссельную заслонку, поскольку именно она часто бывает причиной возникшей проблемы.
