Пневматический привод Камаз

Пневматический привод тормозов. Тор­мозной пневмопривод имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 2 давления, предо­хранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный реси­вер

11 — питающая часть привода, из которой очищенный сжатый воздух под за­данным давлением подается в остальные части пневмопривода и к другим потреби­телям сжатого воздуха. Привод разбит на автономные контуры, разделенные защит­ными клапанами. Каждый контур действу­ет независимо от других.

Рис. 1

Рис.1. Пневмопривод тормозных механизмов автомобиля КамАЗ-5320

Контур I привода механизмов рабо­чего тормоза переднего моста состоит из части тройного защитного клапана 5, реси­вера 14 объемом 20 л с краном слива кон­денсата и выключателем контрольной лампы падения давления в ресивере, части двухстрелочного манометра 20, нижней секции двухсекционного тормозного крана 16, клапана С контрольного вывода, кла­пана 18 ограничения давления, двух тор­мозных камер 19, тормозных механизмов переднего моста, трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопро­вод, соединяющий нижнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизма рабо­чего тормоза задней тележки состоит из части тройного защитного клапана, двух ресиверов 12 общим объемом 40 л с кра­нами 15 слива конденсата и выключателем контрольной лампы падения давления в ре­сивере, части двухстрелочного манометра 20, верхней секции двухсекционного тор­мозного крана 16, клапана D контрольного .вывода, автоматического регулятора 25 тормозных сил с упругим элементом, четы­рех тормозных камер 21, тормозных меха­низмов. В контур входит также трубопро­вод, соединяющий верхнюю секцию тор­мозного крана 16 с клапаном 26 управле­ния тормозными системами прицепа.

Контур III привода механизмов за­пасного и стояночного тормозов, а также комбинированного привода тормозных сис­тем прицепа (полуприцепа) состоит из час­ти двойного защитного клапана 4, двух ре­сиверов 13 общим объемом 40 л с краном слива конденсата и выключателем кон­трольной лампы падения давления в ресивере, двух клапанов Е и В контрольных вы­водов, крана 9 управления стояночным тормозом, ускорительного клапана 24, час­ти двухмагистрального перепускного кла­пана 23, четырех пружинных энергоакку­муляторов 21, выключателя 22 контроль­ной лампы стояночного тормоза, клапана 26 управления тормозными системами при­цепа с двухпроводным приводом, одинар­ного защитного клапана 27, клапана 29 уп­равления тормозными системами прицепа с однопроводным приводом, трех разобщи­тельных кранов 28, трех соединительных головок (одной головки 32 типа А однопро-водного привода тормозных систем прице­па и двух головок 31 типа «Палм» двух­проводного привода тормозных систем прицепа), пневмоэлектрического выклю­чателя 30 сигнала торможения, трубо­проводов и шлангов между этими аппара­тами.

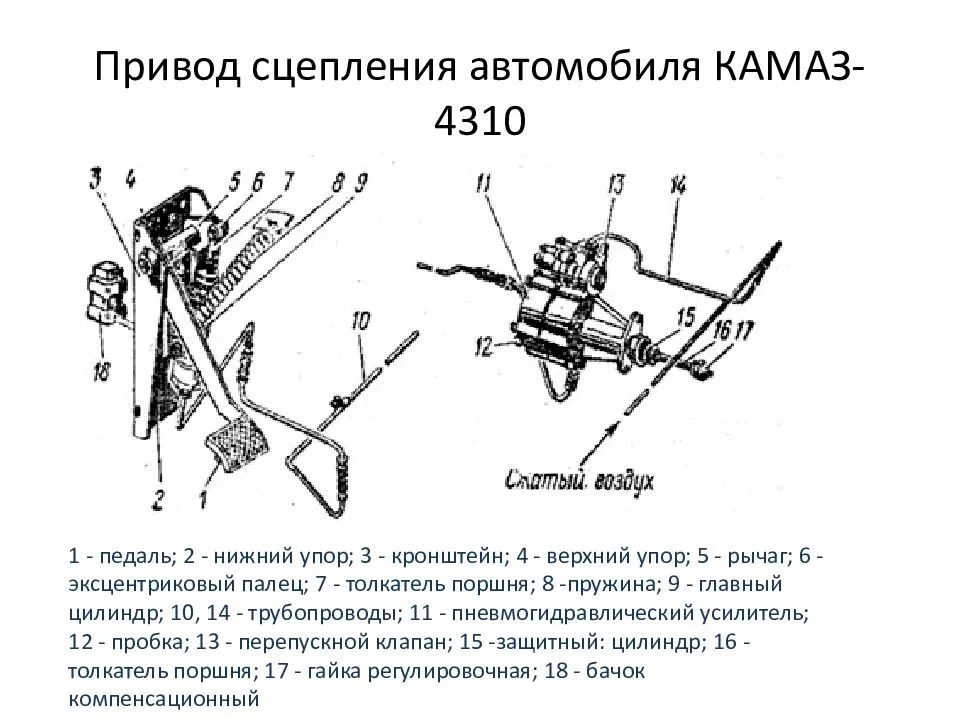

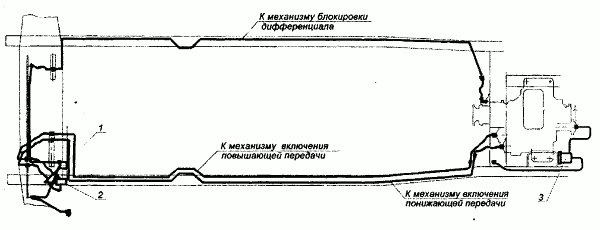

Контур IV привода механизмов вспо­могательного тормоза и других потребите­лей состоит из части двойного защитного клапана 4, пневматического крана 8, двух цилиндров 7 привода заслонок, пневмати­ческого цилиндра 6 привода рычага оста­нова двигателя, пневмоэлектрического вы­ключателя 17 электромагнитного клапана прицепа, трубопроводов и шлангов между этими аппаратами. Своего ресивера и конт­рольной лампы падения давления контур IV не имеет. От контура IV привода меха­низмов вспомогательного тормоза сжатый воздух поступает к дополнительным потре­бителям по пневмосигналу, пневмоусилителю сцепления, приводам агрегатов транс­миссии и др.

Рис. 2

Схема пневмопривода Камаз-53212

Влагомаслоотделитель

Рис. 3

При описании составных частей и прин­ципа работы за основу принят пневмопри­вод автомобиля КамАЗ-5320. Однако сле­дует знать, что тормозные приводы других автомобилей имеют свои отличительные особенности. Для улучшения влагоотделения в питающей части тормозного привода автомобиля КамАЗ-53212 на участке ком­прессор — регулятор давления на первой поперечине рамы в зоне интенсивного обду­ва дополнительно установлен влагоотделитель. На автомобиле-самосвале КамАЗ-5511 отсутствуют аппаратура управления тормоз­ными системами прицепа, разобщительные краны, соединительные головки.

Рис. 4

Кроме то­го, у автомобилей КамАЗ-5410, -5511 и 54112 блок защитных клапанов состоит из тройного защитного клапана, через кото­рый заполняются сжатым воздухом конту­ры I и II и одинарного защитного клапана, через который заполняется контур III, a контур IV заполняется от контура I или II.

autoruk.ru

Устройство запасного тормоза

В конструкции можно выделить пружинные энергоаккумуляторы, воздушные баллоны, а также перепускные, защитные и ускорительные клапаны. Также в устройстве есть тормозной кран и трубопровод. В качестве механизмов для торможения здесь применены те же элементы, что и в главной системе. Они устанавливаются в колесах заднего моста.

Пружинный энергоаккумулятор применяется для запуска механизмов задних колес в том случае, если используются стояночная или запасная система. Он монтируется на тормозной камере основной системы. Аккумулятор состоит из цилиндра, пружины и поршня, толкателя и винта с упорным подшипником.

КАЧЕСТВО КАМАЗ-5490 – ПОД КОНТРОЛЕМ РУКОВОДСТВА: kamaz

Генеральный директор ПАО «КАМАЗ» (входит в Госкорпорацию Ростех) Сергей Когогин лично следит за текущей работой по улучшению качества седельного тягача КАМАЗ-5490.

В связи с этим на автомобильном заводе «КАМАЗа» регулярно проводятся выездные совещания, где обсуждается качество автомобилей КАМАЗ-5490. В нем принимают участие топ-менеджеры компании, ответственные за производство, включая директоров заводов. В ходе рабочих встреч обговариваются все вносимые в автомобиль изменения, направленные на устранение мелких дефектов. Учитывается и положительный опыт в области производства грузовиков компании Daimler, стратегического партнёра «КАМАЗа». Например, на одном из совещаний рассматривались конструктивные решения, применённые на автомобиле Мерседес, благодаря которым снижается трудоёмкость сборки, а также исключаются ошибки и дефекты при сборке и в эксплуатации автомобиля.

Генеральный директор «КАМАЗа» Сергей Когогин лично следит за результатами проводимой работы, направленной на повышение качества автомобилей КАМАЗ-5490. «К концу прошлого года КАМАЗ-5490, что называется, «выстрелил» на российском рынке, – сказал он в ходе совещания. – Спрос был феноменальный, нам удалось удвоить продажи этой модели». Основные покупатели новых камазовских магистральников – крупнейшие транспортные компании, занимающиеся грузовыми перевозками. «Сегодня мы видим, что в целом потребители довольны новыми тягачами, которые, к тому же, коммерчески выгодны, благодаря своей цене, – продолжил Когогин. – Но нет пределов совершенству, поэтому перед нашими специалистами поставлена задача довести межсервисный интервал до 20 тысяч км, по-прежнему отслеживать и оперативно устранять все выявляемые в эксплуатации недочёты, чтобы свести количество рекламаций к минимуму».

Список типичных проблем с тормозами

Многие водители, которые уже много лет имеют дело с этими грузовиками, могут выделить проблемы, случающиеся с тормозами.

Так, часто наблюдается слишком медленное или же неполное заполнение пневмобаллонов. Причиной этому зачастую может быть банальная трещина в корпусе баллона. Также часто не заполняются баллоны в первом и во втором контуре. Здесь стоит поискать грязь в трубопроводе и в тройном клапане. Если не заполняются баллоны прицепа, рекомендуется выявлять проблему в тормозном механизме прицепа.

Если при нажатии на педаль машина не тормозит, тогда неверно отрегулирован привод тормозного крана. Часто наблюдаются неисправности системы ограничения давления. Если не работает стояночный тормоз, тогда следует проверить ускорительный клапан. В случае если не получается снять машину со стояночного тормоза, нужно искать утечки из третьего контура.

Итак, мы выяснили, как устроена тормозная система КамАЗа.

Кол-во блоков: 20 | Общее кол-во символов: 17677Количество использованных доноров: 3Информация по каждому донору:

• Термостат с регулировкой температуры ваз 2110



• В приоре мерзнет левая нога водителя причина



• Замена втулок стартера ваз 2106



• Пересвет кнопок стеклоподъемников приора



• Не горят стопари ваз

Как работает горный тормоз на Камазах?

В настоящее время выделяется три вида дополнительных замедлителей: моторный, гидравлический и электрический. От вида тормоза зависит принцип его работы.

Так, моторный тормоз перекрывает подачу топлива. Он представляет собой заслонку, которая закрывает трубу глушителя и смещает рейку ТНВД. Топливо перестает поступать, двигатель глохнет, но коленвал продолжает работать. При попытке вытолкнуть воздух из камеры сгорания, поршень встречает значительное сопротивление, вследствие чего притормаживает движение коленвала и колес.

В состав гидравлического тормоза входят два параллельно расположенных на малом расстоянии друг от друга колеса с лопастями. Одно из колес фиксируется на корпусе тормоза, другое – крутится вместе с карданом. Внутренняя полость самого тормоза наполняется маслом, которое разгоняется движущимися лопастями. При соприкосновении и неподвижными лопастями, масло теряет скорость, замедляя тем самым вращающееся колесо, следовательно, и сам кардан.

Действие электрического горного тормоза основано на электромагнитном поле, которое тормозит вращение ротора. Ротор обычно соединяется с карданом, хотя может быть установлен и на любой другой вал трансмиссии. Обмотки статора фиксируются на корпусе.

Горный тормоз необходим не исключительно ради безопасности, но и в качестве дополнительной защиты от преждевременного износа основного тормоза.

Интересует. Как работает? Не в смысле что он перекрывает выхлоп, а в смысле принцип привода, принцип управления, место установки.

1. Принцип. Заслонка имеет 2 положения («открыто» и «закрыто») или есть какие-то промежуточные положения?

2. Управление. Команду на закрытие заслонки дает электрический импульс от кнопки или есть какой-то механический привод? Трос, гидравлика, пневматика. И чем дается команда на срабатывание – педалькой или кнопкой?

3. Место установки. Где стоит? Вначале выпуска? В конце? В середине?

Интересуюсь с целью внедрить такую штуку себе на MAN.

Также вам может быть интересно: * Ваше мнение о других группах . https://tuning-vaz.org/blog/kamaz/13091.html * Много ли хлопот вам доставляют весовые ? https://tuning-vaz.org/blog/kamaz/13092.html * Поздравления с праздниками всех членов группы https://tuning-vaz.org/blog/kamaz/13093.html * Автономки на машине . Причины их поломок и их устранение. https://tuning-vaz.org/blog/kamaz/13094.html * Как жизнь? Ответ ; Когда выпьешь , лучше . https://tuning-vaz.org/blog/kamaz/13095.html

• Vengr_Sobolev
• 10 октября 2012, 19:06

• Iver_Hazov
• 10 октября 2012, 19:11
• v

• Vengr_Sobolev
• 10 октября 2012, 19:12
• v

До банок устанавливают?

И вообще, если работает, он эффективный?

И не понял. Вроде там соленоид стоит, а не воздушные камеры. На управление заслонкой.. свернуть ветку

Тормозная система КамАЗ – гарант, способный при необходимости вовремя остановить машину, не допустив негативных последствий. Автомобиль КамАЗ, габаритное и тяжёлое транспортное средство. Остановка такого агрегата требует приложения серьёзных усилий, а так же надёжности и долговечности используемых материалов и механизмов. Тормоза КамАЗ заслуживают доверия, поскольку справляются с поставленной задачей, не принося хлопот владельцу. Конечно, каждый механизм, надо вовремя обслужить и проконтролировать состояние, КамАЗ не исключение.

Ремонт передних и задних тормозных камер Камаз

Ремонт тормозных камер средних и задних мостов типа 20 отличается от ремонта передних тормозных камер типа 24.

Для снятия тормозной камеры с пружинным аккумулятором с автомобиля необходимо:

• установить ручной тормозной кран в положение «стояночный тормоз»;
• вывернуть до упора болт механического растормаживания пружинного энергоаккумулятора, убедившись, что шток тормозной камеры убран;
• отсоединить подводящие трубопроводы, ослабить крепление тормозной камеры, отсоединить вилку штока от регулировочного рычага.

Разборка энергоаккумулятора, показанного на рис. 112, б, производится на специальном стенде. Разборка энергоаккумуляторов вне стенда категорически запрещается. При ослаблении винта пружина разжимается с усилием 0,62—0,65 МПа и вылетает из цилиндра. Сущность работы приспособления для разборки энергоаккумулятора состоит в том, чтобы после отвинчивания гайки винта плавно разжать пружину.

Рис. 112. Тормозные камеры пневматической системы автомобиля КамАЗ:

а – тормозная камера тормозов переднего моста типа 24; 1 – бобышка; 3 – диафрагма; 4 – диск; 5 – пружина; 6 – хомут; 7 – шток; 8 – корпус; 9 – фланец; 10 – гайка; 11 – защитный чехол; 12 – вилка; 13 – болт; 14 – подвод сжатого воздуха; б – тормозная камера тормозов задней тележки типа 20; 1 – корпус тормозной системы; 2 – подпятник; 3 – уплотнительное кольцо; 4 – толкатель; 5 – поршень; 6 – уплотнение поршня; 7 – цилиндр энегоаккумулятора; 8 – силовая пружина; 9 – винт механизма аварийного растормаживания; 10 – упорная гайка; 11 – патрубок цилиндра; 12 – дренажная трубка; 13 – упорный подшипник; 14 – фланец; 15 – патрубок тормозной камеры; 16 – диафрагма тормозной камеры; 17 – опорный диск; 18 – шток; 19 – возвратная пружина

Видео: Ремонт тормозной камеры, замена диафрагмы КАМАЗ, МАЗ, ГАЗ, ЗИЛ, ПАЗ

Последовательно показано как устраняется утечка воздуха из передней тормозной камеры автомобиля. Разборка, сборка тормозной камеры и замена манжета.

Как тормозят большие машины

Как и обещал для @coderidNDN, @404error404, @Andreyca и @Tub1k, провожу ликбез по устройству и принципу работы тормозной системы грузовых машин. Знающие люди тут для себя ничего нового не найдут. А вот для остальных инфа может быть интересной. Тема достаточно обширная, поэтому логичнее и правильнее её будет разбить на несколько постов, чтоб всё в одну кучу не мешать.

Сразу оговорюсь, что речь пойдёт о грузовиках полной массой от 8 тонн, то есть о всяких КамАЗах, фурах, самосвалах и т.д. Более лёгкие грузовики имеют тормозную систему точно такую же, как и на легковых автомобилях – гидравлическую с вакуумным усилителем. Понятно, что усилия ноги водителя для остановки 8 тонн маловато. Разница давлений в вакуумном усилителе, очевидно, не может превышать одну атмосферу. А на практике разница давлений всего 0,1-0,2 атм. Умножаем это давление на площадь вакуумника, и получаем силу, которая и помогает водителю остановить автомобиль. Для не очень тяжёлых машин такой способ работает. А вот для более массивных, силы разряжения вакуумника не хватает. Поэтому абсолютно все современные грузовые автомобили (да и автобусы) имеют пневматический усилитель тормозов.

Эти пневматические тормоза являются рабочими. Помимо рабочей тормозной системы, есть ещё вспомогательная, стояночная и аварийная. О них расскажу чуть позже. А пока что вот вам на обозрение общая принципиальная схема тормозной системы одиночного двухосного автомобиля (без прицепа):

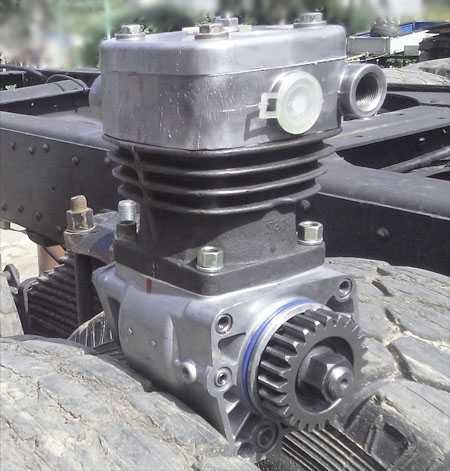

От двигателя приводится в действие компрессор 1, который постоянно нагнетает воздух с улицы. Запас этого воздуха хранится в большом баллоне – ресивере 3. Как правило, таких ресиверов несколько. Причём, они разделены на независимые контуры. Если возникнет неисправность в одном контуре, то на помощь придёт другой. Между компрессором и ресивером ещё обязательно стоит фильтр-осушитель 2. Ведь атмосферный воздух содержит влагу, а она явно имеет свойство портить металл, да и замерзает зимой, порой полностью блокируя всю тормозную систему. Так что воду крайне нежелательно пускать в систему. Кроме воды, в систему так и норовит попасть масло из компрессора, которое тоже ни разу не полезно. Но хочешь — не хочешь, а какая-то часть воды и масла проходит через фильтр-осушитель и скапливается в ресиверах. И эту срань оттуда полагается периодически сливать с помощью специальных сливных клапанов. Особенно при переходе через нулевую температуру.

Когда автомобиль долго стоял, то воздух из ресиверов через неплотности системы всё равно выходит. Поэтому перед тем, как начать поездку, водитель должен дождаться, пока компрессор накачает воздух до рабочего давления. Чтобы, собственно говоря, было чем тормозить. Как правило, рабочее давление лежит в диапазоне от 6 до 11 атмосфер.

Сама тормозная камера устроена просто. Это герметичный металлический стакан, с одной стороны он закрыт эластичной резиновой манжетой. С другой стороны к нему подведён воздушный шланг, идущий от тормозного крана. Когда происходит торможение, то воздух под давлением нагнетается в полость камеры, давит на манжету, сама манжета толкает шток, шток поворачивает рычаг с тормозным кулаком, тормозной кулак прижимает колодки к барабану в доме, который построил Джек. Надеюсь, на картинке всё куда более наглядно, нежели я тут понаписал.

Кстати, большинство самих тормозных механизмов на грузовых автомобилях барабанные. Сейчас всё чаще встречаются и дисковые, но они меньше защищены от воды, грязи, пыли т.д. Принцип работы у дисковых и барабанных механизмов точно такие же, как и на легковых машинах. Различие только в размерах.

Это был общий обзор принципиального устройства тормозной системы. В дальнейшем мы поговорим о стояночной и аварийной тормозной системе, о дополнительных тормозах, про абс, гололёд и разберём спорное утверждение о том, что тормозной путь не зависит от массы. А перед этим, как ни странно, надо будет сначала разобраться с тормозной системой прицепов. Но это уже в следующем посте будет. Конструктивную критику приветствую (про мои таланты художника можете не упоминать — я и сам знаю). Если что-то упустил или возникли дополнительные вопросы – спрашивайте.

• Как поставить двигатель 417 на волгу



• Какой аккумулятор на аутлендер хл



• Ремонт по программе реновации что ждет москвичей



• Треск при запуске двигателя инфинити



• Альфа ромео ошибка коробки

Принцип действия влагоотделителя с РДВ

Принцип работы устройства данного типа практически такой же, как и того, что описан выше. Горячий воздух проникает внутрь радиатора. В нем происходит его охлаждение и осушение. Следующий этап на пути воздушного потока – это спиральный канал, образуемый между корпусом отделителя и РДВ.

Внутри спирального канала происходит очистка воздуха от примесей масла и лишней жидкости. По окончании процедуры воздушный поток отправляется в пневмосистему. В это время конденсат с маслом скапливаются на дне корпуса, клапан открывается, и происходит выброс смеси.

У влагоотделителя с РДВ есть достоинство, заметно отличающее его от классического устройства. Главным отличием является улучшенный процесс удаления конденсата. В стандартном агрегате конденсат удаляется не до конца. Зимой остатки конденсата внутри системы способны привести к быстрому износу и поломке конструкции.

Во влагоотделителе с РДВ во время удаления конденсата проводится продувка, за счет чего удается полностью устранить всю скопившуюся жидкость. Именно поэтому подобные агрегаты считаются наиболее востребованными на рынке.

Подогрев

Еще одна классификация влагоотделителей – это способ подогрева. Выделяют следующие виды устройств:

• Электрические. В этом случае в конструкции предусмотрен нагревательный элемент, способствующий движению клапанов в процессе эксплуатации автомобиля в зимнее время.
• Механические. Подогрев осуществляется за счет энергии горячего воздуха. Дополнительно конструкторами предусмотрены незамерзающие клапаны, обеспечивающие работу устройства даже при самых низких температурах.

Оба вида способствуют слаженной работе системы, обеспечивают комфортную эксплуатацию автомобиля. Подогрев способствует продлению срока службы системы в зимний период, а также позволяет обеспечить регулярный вывод конденсата, предотвращая его застывание.

Устройство

Осушитель воздуха включает в себя такие элементы, как:

• управляющий поршень;
• устройство вывода;
• глушитель;
• выхлопной клапан;
• камера отделения влаги;
• обратный клапан;
• струя;
• кольцевой фильтрующий элемент;
• регулятор давления и розетка питания;
• выход в атмосферу;
• крепеж для установки.

В кольцевом фильтрующем устройстве воздушный поток охлаждается, так что часть влаги остается в камере сушильного устройства.

После фильтров воздух проходит через гранулированный порошок к обратному клапану. После этого попадает в воздушный резервуар тормозного механизма, проходя через краны.

При этом воздушный резервуар, используемый для регенерации, заполняется через сопло и выпускное отверстие. Очистка воздушного потока и первоначальное удаление лишней влаги из кольцевого элемента помогает продлить срок службы тормозов.

Устройство осушителя работает по одной из трех схем:

• на основе центробежной силы;
• прохождение воздуха через специальные вещества;
• автомат для удаления конденсата путем охлаждения.

Как работает устройство:

Осушение воздуха в фазе нагнетания

На рисунке показана схема работы осушителя воздуха.

Во время фазы нагнетания воздух проходит через специальные вентиляционные отверстия (1). Этот процесс истощает его.

• На первом этапе через кольцевые фильтры (12) в них осуществляется первичная очистка воздуха. В этом же устройстве охлаждается воздушный поток.
• Часть влаги испаряется и концентрируется в отсеке для сбора влаги (9).
• Затем воздушный поток направляется на осушающий порошок (13) и открывает обратный клапан (10).
• Кроме того, по каналу (21) воздух направляется в БДМ.
• Воздух проходит через сопло (11) и канал (12) к ПП.

Регенерация воздуха в фазе очистки

Фазы этого этапа:

Когда повышение давления в тормозном контуре достигает определенной степени остановки, специальный ресивер поворачивает клапан, чтобы выпустить воздух (8).

Весь накопленный воздух выбрасывается в окружающую среду через систему всасывания (7) и атмосферное преобразование (3). Это удаляет лишнюю влагу. Этот шаг также удаляет скопившееся масло и грязь.

Регенерационный фильтр (14) полностью заполнен сухим воздухом. В этом случае воздух проходит через выпускное отверстие (22) и выпускное отверстие (11), минуя гранулированный порошок (13). На этом этапе воздух полностью осушается и выбрасывается в атмосферу через кольцевой фильтр (12) и выпускной клапан (8). Запорный клапан (10) предотвращает возврат воздуха.

Работа интегрированного регулятора давления

Когда давление внутри устройства увеличивается, поршень регулятора (2) направляется в сторону клапана (4). Когда давление достигает максимума, открывается порт управления всасыванием (3). В этом случае выход (1) вентиляции перекрывается поршнем. Сжатый воздух проходит по воздуховоду (5) по прямой к выпускному клапану (8), открывая его. При понижении давления происходит обратный процесс. Избыточный воздух удаляется через вентиляцию.

Работа нагревателя

Для предотвращения обмерзания сливного клапана подключается специальный электронагреватель. Устанавливается в корпусе устройства рядом с выпускным клапаном. Подогреватель включается выключателем зажигания.

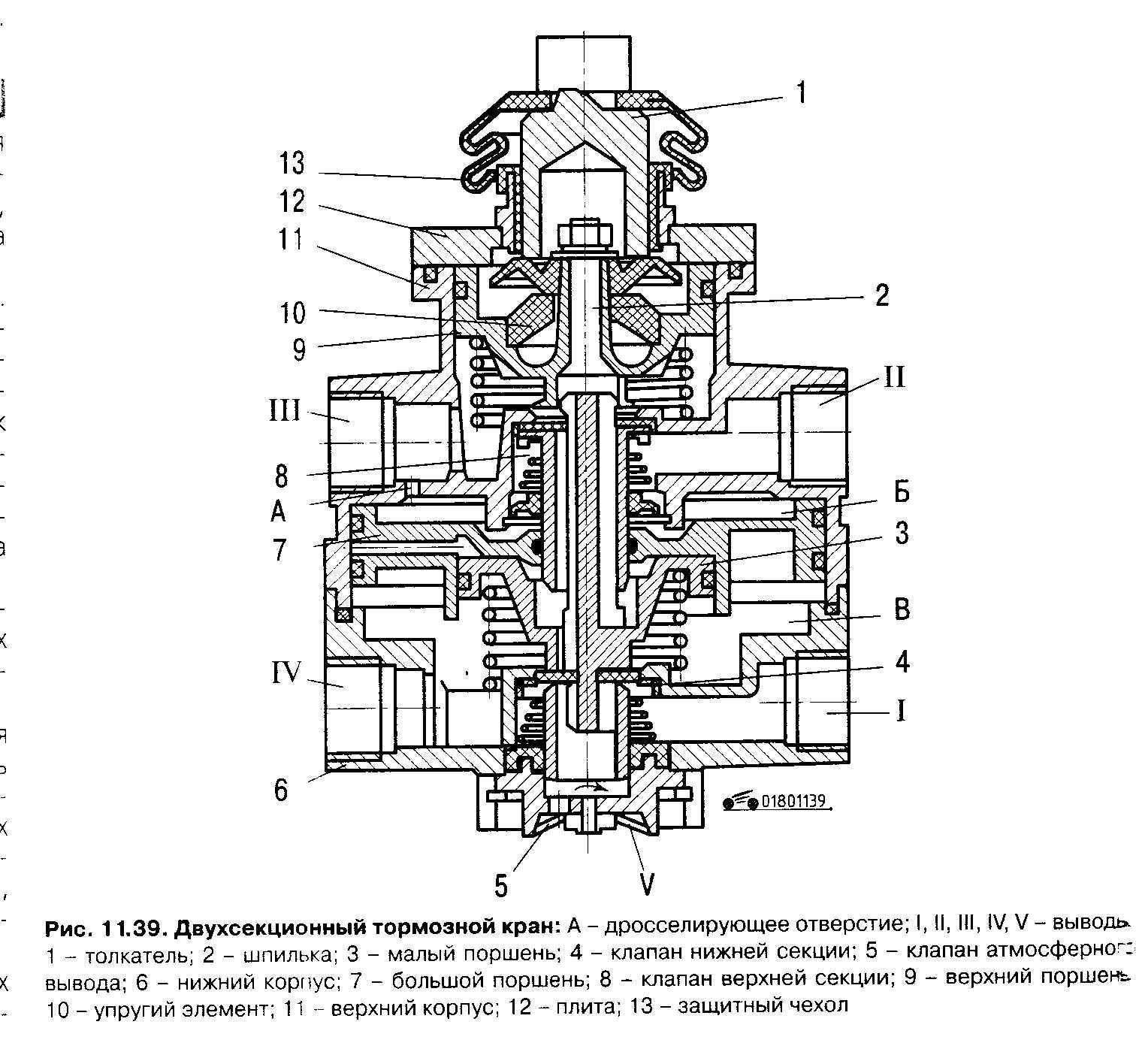

РАЗБОРКА КРАНА

+Перед разборкой кран нужно зажать в тиски. Круглогубцами снимаем стопорное кольцо 2. Из корпуса крана вытаскиваем клапан 3 и клапан 9 с уплотнителем и пружиной 7. Откручиваем болты 11 из корпуса. Вытаскиваем пружину 30 из корпуса 15 вместе с поршнем 16. Зажав плоскогубцами вытаскиваем большой поршень 19.

Для снятия клапана 28 нужно снять стопорное кольцо 21 и вытащить клапан 22 с кольцами и пружиной 26. Чтобы убрать упругий элемент 34 надо держать поршень 32, открутить гайку 40 после чего его вытащить. Все разобранные детали нужно промыть раствором МС-6ТУ. Все резинки и манжеты нужно заменить на новые. В начале сборки все детали нужно смазать смазкой циатим-221.

Описание тормозов КамАЗ

Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.

• Главный тормоз;
• Резервный тормоз;
• Остановочный тормоз;
• Вспомогательный тормоз.

Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки. Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.

Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.

Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.

Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.

Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота. Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.

Стояночный и вспомогательный тормоза КамАЗ:

Из сказанного выше видно, что на КамАЗ для главного, резервного и остановочного гасителей движения, базирующихся на корме, применяемые методы остановки едины. Что касается резервного и остановочного гасителя, единый у них — пневматический движитель.

Дополнительный гаситель движения работает на снижение степени нагрева оборудования, главного устройства снижения скорости. Сюда относится глушитель силовой установки, переключающий выпускной коллектор, и отключающий ввод топливной смеси.

Экстренная разблокировка расклинивает колодки, если они сработали автоматом и остановили машину. Привод экстренной остановки двойной, срабатывает как за счёт пневматики, так и за счет механических винтов. Сделано это с целью разблокировать энергетические аккумуляторы в автоматическом или ручном режиме.
