Освещение салона нивы шевроле не работает: причины и решения

Почему не работает подсветка салона в ниве

Лада 4х4 Урбан (2017 год). Не работает свет в салоне

Основные причины, которые могут вызвать отказ салонного освещения

Причина №1: Перегоревшая лампочка Проверьте лампу. Можно просто посмотреть на нить, а можно и прозвонить тестером. Последний вариант гораздо точнее поможет определить перегоревшую лампочку – иногда сгорает не спираль, а контакт внутри цоколя и с виду все выглядит вполне исправно.

Причина №2: Перегоревший предохранитель Вторая причина, по которой может не работать свет в салоне – сгоревший предохранитель. Практически всегда салонное освещение «делит» предохранитель с другими устройствами. Поэтому если вместе со светом перестали работать, например, часы или магнитола, то вероятность сгоревшего предохранителя крайне велика.

Найдите нужный предохранитель в соответствующем блоке и убедитесь в его целости. Если предохранитель все же сгорел, вероятно, для этого есть причина – короткое замыкание. Поэтому, не факт, что после вставки нового предохранителя все заработает. Вполне возможно, что он тут же сгорит. Если это произошло – замыкание точно есть. Нужно узнать, как найти короткое замыкание в автомобиле.

В то же время не всегда перегорание предохранителя происходит по причине «коротыша». Его перемычка может быть просто старой (уставшей) или сделанной из некачественного материала.

Причина №3: Окислившийся контакт Контактов в цепях освещения салона предостаточно. Но больше всего окислению подвержены контакты внутри плафона и концевики дверей. Концевики очень часто окисляются во многих российских автомобилях, так как не имеют резинового кожуха.

Определить окислившийся контакт очень просто – достаточно на него посмотреть. Снимите плафон, разберите его и убедитесь в чистоте контактов. Если есть окислы, почистите их небольшой плоской отверткой или мелкой шкуркой. То же самое проделайте и с концевиками – каждый такой выключатель нужно снять и осмотреть. Перед тем, как снимать концевики, лучше отключить аккумулятор, потому что очень часто при снятии происходит замыкание плюсового провода выключателя о кузов.

Причина №4: Перебитый провод Причиной, почему не работает свет в салоне, может быть и перебитый провод. Особенно подвержены повреждениям провода, которые вынуждены гнуться из-за места своего расположения. Так, часто переламываются провода, проведенные в крышку багажника или двери. Это происходит из-за частых скручиваний или изгибов провода при открытии данных элементов кузова. По идее проводка салонного освещения ни в двери, ни в багажник не заходит, но общий смысл одинаковый – провод может быть перебит, передавлен или разорван.

Чтобы найти место перебоя провода, потребуется тестер. С его помощью проверьте нужно прозвонить каждый участок электрической цепи, начиная от плафона к блоку предохранителей.

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное. В центральном плафоне подсветки периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание на клеммах аккумулятора. Плоской отверткой подсадите пластик внутри салона, делать это нужно так, чтобы не портить обшивку. Далее, если есть необходимость, произведите замену лампочки.

В салоне автомобиля ВАЗ 2123 предусмотрено также индивидуальное освещение. Производить в нем замену лампочек гораздо сложнее. Для их извлечения постарайтесь не применять отвертки или сторонние предметы, так как весь корпус и крепления плафонов индивидуального освещения состоит из пластика, и на нем могут остаться царапины. Попытайтесь снять их путем нажатия по центру на специальные клипсы.

После этого извлеките плафон, отключив от него клеммы. Далее замените в нем две лампочки. Мощность лампочек необходимо выбирать одинаковую. После замены установите все в обратном порядке и проверьте работоспособность.

Меняем плафон освещения Нива Шевроле

Для дополнительного комфорта в салоне автомобиля установлены лампы дополнительного освещения. На Шевроле Нива они расположены напротив зеркала заднего вида. Устройство имеет три положения переключения: выключено, включено, когда дверцы открыты, и включено постоянно. Для работы потолка используются четыре лампы стандарта W5W.

Это обычные лампы накаливания, имеющие долгий срок службы. Но обычно Ниву используют в условиях бездорожья, так как двигатель часто работает на высоких оборотах. В этом режиме генератор выдает больший заряд, что снижает их ресурс. Внутреннее освещение Шевроле Нива во время движения используется редко, но при проблемах с проводкой возможен более быстрый выход лампы из строя. На их состояние также могут влиять вибрации, в результате чего может выйти из строя находящаяся внутри нить. Следовательно, может потребоваться его замена.

Вы можете сделать это сами. В этом случае от инструментов понадобится только плоская отвертка и новая лампа в абажур Шевроле Нива.

Перед началом работ лучше отсоединить минусовую клемму от АКБ, чтобы случайно не вызвать короткое замыкание в проводке и не пережечь предохранитель. Затем с помощью плоской отвертки подденьте декоративную планку рядом с плафоном сбоку от зеркала.

Затем нужно найти защелки на динамике, нажать на защелки и сдвинуть его вниз.

Под крышкой 4 лампы. Два из них, отвечающие за общее внутреннее освещение, можно сразу заменить. Для этого нужно обхватить тело и потянуть его на себя. Таким же образом устанавливаются новые лампы в сиденья.

Для замены ламп индивидуального освещения необходимо также снять футляр для очков. Далее необходимо с помощью ключа Torx 20 открутить три самореза.

Затем плоской отверткой нужно отжать 4 крепления плафона, после чего его можно снимать с посадочного места.

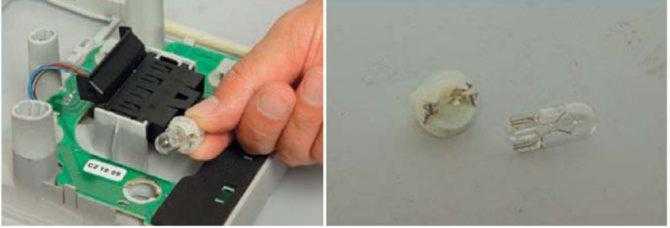

На плате, находящейся внутри потолка, есть 2 розетки для ламп индивидуального освещения. Их откручивают против часовой стрелки, после чего меняют.

Отказ лампы

Один из наиболее частых причин неработающего освещения салона Нивы Шевроле — это отказ лампы. Лампы в салоне автомобиля могут выйти из строя по разным причинам, таким как:

• Перегорание лампы — если лампа перегорела, она нуждается в замене. Обычно лампы имеют ограниченный срок службы и рано или поздно начинают тускнеть и перегорать. Если вы заметили, что лампа в салоне перестала работать, попробуйте заменить ее новой.
• Разрыв провода — иногда освещение в салоне может перестать работать из-за разрыва провода, который подключен к лампе. Это может произойти в результате физических повреждений провода или его старения. Если вы обнаружите разорванный провод, необходимо заменить его или провести ремонт.
• Проблемы с контактом — если лампа не горит или мигает, возможно, причина в плохом контакте. Контакты на лампе или в разъеме могут окисляться или загрязняться, что приводит к плохому соединению. В этом случае попробуйте очистить контакты и установить лампу обратно.

Если отказ лампы не лечится заменой или ремонтом, возможно, причина не в самой лампе. В таком случае стоит обратиться к специалистам или автомастерской для детальной диагностики и исправления проблемы.

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв

или 5дв.)

сайта для 3дв. или 5дв.).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Ключевые слова: монтажный блок 4х4 | торпедо 4х4

Автозапчасти для иномарок, ремонт авто

Уникальная клемма из машинки смотрится так: Родная клемма в разъёме заднего плафона Припаиваем клемму к нашему проводу: Припаиваем клемму Идём в машинку, снимаем задний плафон. Шевроле нива как врубается свет в багажнике ремонта отключите питание на клеммах аккума.

Плоской отверткой подсадите пластик снутри салона, созодать это необходимо так, чтоб не портить обшивку. Дальше, если есть необходимость, произведите подмену лампочки. В наше время обычные лампочки освещения салона принято подменять светодиодными — они светят наиболее ярко и при всем этом понижают энергопотребление, ну и срок эксплуатации намного больше обычных.

В салоне кара ВАЗ предвидено также личное освещение. Создавать в нем подмену лампочек еще труднее.

Для их извлечения постарайтесь не использовать отвертки либо посторонние предметы, потому что весь корпус и крепления плафонов личного освещения состоит из пластика, и на нем могут остаться царапинки.

Попробуйте снять их методом нажатия по центру на особые клипсы. Если дверь остается открытой наиболее 10 минут, то плафон автоматом отключается только по истечении сих пор. При включении зажигания либо при запирании кара плафон постоянно выключается.

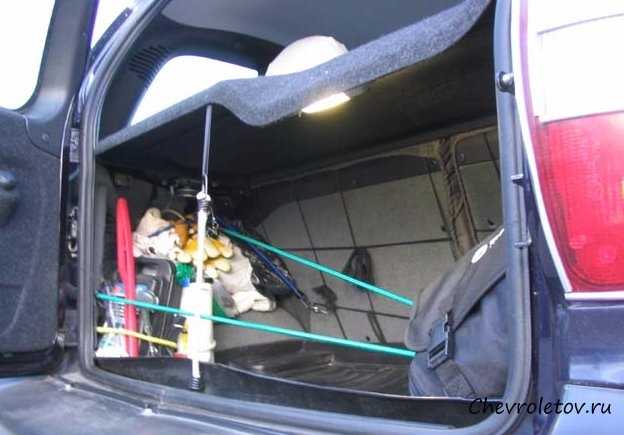

По какой причине может не пылать освещение багажника Шевроле Niva

На данный момент освещение багажного отсека кара срабатывает при открытии пятой двери, при всем этом непринципиально, работает машинка либо нет, включены на ней габариты либо.

При всем этом, плафон в багажнике не срабатывает при открывании боковых дверей.

А еще у меня сейчас сигнализация начала срабатывать при несанкционированном открытии крышки багажника, ранее такового не. Если не выключить подогрев принудительно, приблизительно через 10 мин он выключится автоматом для предотвращения разряда аккумуляторной батареи элементы подогрева являются весьма сильными пользователями электроэнергии.

При всем этом кнопка остается нажатой, но индикатор в ней погаснет; 7 — выключатель кондюка. Включить кондюк можно лишь при включенном зажигании нажатием на кнопку выключателя, при всем этом должен быть включен вентилятор в салоне.

Плафон подсветки и прочие неполадки

Схема освещения ВАЗ 2123 предусматривает как центральное освещение, так и индивидуальное освещение. В центральной подсветке периодически может выходить из строя лампочка, реже выходит из строя кнопка включения и выключения. Для ремонта отключите питание от клемм аккумулятора. Плоской отверткой вбейте пластик в салон; это необходимо сделать, чтобы не испортить настройку. Также при необходимости замените лампочку.

Индивидуальное освещение предусмотрено и в салоне автомобиля ВАЗ 2123. Заменить лампочки в нем гораздо сложнее. Для их удаления старайтесь не использовать отвертки или сторонние предметы, так как весь корпус и крепления отдельных абажуров сделаны из пластика и на нем могут остаться царапины. Попробуйте удалить их, нажав по центру на специальные зажимы.

Замена плафона освещения на Ниве Шевроле

Для того, чтобы обеспечить дополнительный комфорт на авто устанавливаются дополнительные лампы подсветки в салоне. На Шевроле Ниве они расположены в передней части потолка, рядом с зеркалом заднего вида. Светильник имеет три положения выключателя: отключено, включение при открытии дверей, постоянное включение. Для работы плафона используются четыре лампы стандарта W5W.

Это обычные лампы накаливания, которые имеют большой ресурс. Но Нива обычно эксплуатируется в условиях бездорожья, при этом двигатель зачастую работает на высоких оборотах. В таком режиме генератор выдает повышенный заряд, что снижает их ресурс. Плафон освещения салона Нива Шевроле редко используется во время движения, но при наличии проблем с проводкой возможен более быстрый выход ламп из строя. Так же на их состояние может влиять вибрация, в результате которой может повредиться нить накаливания, расположенная внутри. Поэтому может возникнуть необходимость замены.

Это можно сделать самостоятельно. При этом из инструментов понадобиться только плоская отвертка и новая лампа в плафон освещения Нива Шевроле.

Перед началом работ лучше отключить минусовую клемму от аккумулятора, чтобы случайно не вызвать короткое замыкание в проводке и не сжечь предохранитель. После этого нужно плоской отверткой поддеть декоративную накладку рядом с плафоном со стороны зеркала.

Затем нужно найти защелки на рассеивателе, нажать на фиксаторы и сдвинуть его вниз.

Чтобы заменить лампы индивидуального освещения, необходимо дополнительно снять бокс для очков. После этого нужно выкрутить три самореза при помощи ключа Torx 20.

Затем плоской отверткой нужно отжать 4 крепления плафона, после чего его можно достать из посадочного места.

На плате, расположенной внутри плафона закреплены 2 патрона для ламп индивидуального освещения. Они выкручиваются против часовой стрелки, после чего производиться замена.

Установка дополнительного плафона.

Стандартное расположение источника света в Шевроле Нива довольно неудобно. Света зачастую не хватает для задних пассажиров. К тому же, это делает неудобной загрузку вещей в автомобиль, поскольку в темное время спинки передних сидений отбрасывают большую тень и сзади практически ничего не видно. Для этой цели отдельно можно приобрести плафон освещения салона, арт 0002-13101641-00. Помимо этого необходимо заказать рамку для него, чтобы установить ее в отверстие. Для этого лучше всего использовать модель от Opel 12 30 825 или ее аналог 0002-13101641-00 (Opel 12 30 092).

Протянуть провода можно от переднего плафона освещения. Для подключения можно использовать как специальные провода, так и аудио-кабель от ПК.

Чтобы установить рамку, необходимо приложить ее в предполагаемое место к ковролину и обвести карандашом. Затем, при помощи канцелярского ножа вырезается отверстие.

В полученное отверстие устанавливается рамка и уши загибаются за материал потолка. Не стоит прилагать слишком больших усилий, поскольку она довольно тонкая.

После установки необходимо проверить правильность подключения.

Джип для дорог – по ямам да по ухабам

Кар ВАЗ 2123, носящий заглавие Шевроле Нива, получил обширное распространение в крайнее десятилетие. Главными чертами модели ВАЗ 2123 являются полный привод на все колеса кара, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно перекрыть, в зависимости от потребности.

Бензо двигатель кара состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные опосля 2010 года, наиболее элегантные и современные, но основная сущность кара не поменялась – ВАЗ 2123 весьма практичен для сегодняшнего состояния дорог. Обширное применение кар получил в основном в сельской местности, но и в городках его также можно нередко повстречать.

Салон кара ВАЗ 2123 выполнен из высококачественного материала и на техническом уровне весьма отлично обустроен. Схема освещения салона состоит из почти всех электронных устройств, расположенных по всему салону кара. Панель устройств ВАЗ 2123 вооружена современной диодной подсветкой, которая удобна, независимо от времени суток. Более уязвимые элементы в схеме освещения кара – электронный плафон, также дверные выключатели освещения.

Как устроено освещение в Ниве?

Схема освещения Нивы закольцована на блок предохранителей, который расположен внутри салона автомобиля под торпедой с водительской стороны. Каждый из предохранителей отвечает за определенный тип прибора освещения, не только внутри салона, но и в наружной подсветке автомобиля. При неисправности подсветки любого прибора салона первым делом нужно проверить предохранители.

Схема освещения ВАЗ 2123 имеет слабое звено – выключатели освещения салона. Возникает поломка в результате недостаточно плотного закрывания дверей в автомобиле, или выхода из строя дверных выключателей. Расположены выключатели в опорных стояках дверей. Во время их частичной поломки при движении автомобиля свет в салоне может периодически мигать, так как возникает плохой контакт.

Для устранения причин поломки, прежде всего, нужно снять клеммы электропитания с аккумулятора. В процессе работ вам нужна будет отвертка и новые выключатели. Стоят они недорого, поэтому лучше покупать с запасом. Для замены открутите фиксирующий болт и извлеките кнопку. Отсоедините от нее контактный провод, после чего присоедините новую кнопку. Обязательно убедитесь, что резиновая прокладка выключателя кнопки сидит надежно. Если она испорчена, лучше её заменить, так как она препятствует попаданию влаги в стойку дверей автомобиля.

После замены всех элементов выключателей убедитесь, что схема освещения салона исправна. Если имеются какие-то неполадки, стоит произвести регулировку дверей, а именно проверить, правильно ли срабатывает пластиковая кнопка, которая давит на выключатель – она должна быть выставлена по центру.

Неправильная работа реле

Одной из возможных причин неработающего освещения салона на ниве Шевроле может быть неисправность реле. Реле — это электронное устройство, которое переключает электрическую цепь, когда поступает сигнал от выключателя. Если реле не функционирует правильно, то оно не передаст электрический ток к лампам салона, что приводит к их неработоспособности.

Если вы подозреваете, что проблема с освещением салона связана с неправильной работой реле, то следует проверить его состояние. Для этого:

1. Откройте капот автомобиля.
2. Найдите блок предохранителей и реле.
3. Посмотрите схему расположения реле, чтобы найти соответствующее реле освещения салона.
4. Внимательно осмотрите реле на наличие повреждений, таких как трещины, перегоревшие контакты или выпавшие предохранители.

Если реле выглядит поврежденным или имеет признаки неисправности, то вам потребуется заменить его. Для этого:

Отключите аккумулятор и изолируйте положительный провод, чтобы избежать случайного замыкания.
Отсоедините электрический разъем с реле, осторожно вытащив его из гнезда.
Установите новое реле в гнездо, подключив электрический разъем.
Включите аккумулятор и проверьте работу освещения салона.

Если после замены реле освещение салона все еще не работает, то возможно проблема не связана с реле. В таком случае рекомендуется обратиться к профессиональным автомеханикам для диагностики и решения проблемы.

Внедорожник для дорог – по ямам да по ухабам

Автомобиль ВАЗ 2123, носящий название Шевроле Нива, получил широкое распространение в последнее десятилетие. Основными характеристиками модели ВАЗ 2123 являются полный привод на все колеса автомобиля, двухступенчатая раздаточная коробка и управляемый дифференциал, который можно блокировать, в зависимости от потребности.

Бензиновый двигатель автомобиля состоит из 4 цилиндров объемом 1.7 л. Модели, выпущенные после 2010 года, более стильные и современные, однако главная суть автомобиля не поменялась – ВАЗ 2123 очень практичен для нынешнего состояния дорог. Широкое применение автомобиль получил в основном в сельской местности, однако и в городах его также можно часто встретить.

Салон автомобиля ВАЗ 2123 выполнен из качественного материала и технически очень хорошо оснащен. Схема освещения салона состоит из многих электрических устройств, расположенных по всему салону автомобиля. Панель приборов ВАЗ 2123 оснащена современной диодной подсветкой, которая практична, независимо от времени суток. Наиболее уязвимые элементы в схеме освещения автомобиля – электрический плафон, а также дверные выключатели освещения.

Снимаем приборную панель Нива Шевроле

Без снятия панели приборов никак и, кстати, замена ламп это единственный ремонт, которому подлежит приборный щиток.

Если обнаружились неточности и неполадки в работе хоть одного прибора, щиток вместе с платой заменяют. Независимо от того, нужен ремонт или замена, щиток снимать придётся. Делается это с помощью крестовой отвёртки и отвёртки с плоским шлицом.

Алгоритм

Процесс происходит так:

1. Первым делом снимаем минусовую клемму с аккумулятора, чтобы не замкнуть электропроводку ненароком.
2. Под козырьком приборки сверху установлены два самореза. Они ничем не прикрыты и видно их хорошо, выворачиваем их с помощью крестовой отвёртки.
3. Возле блока контрольных ламп установлена заглушка. При помощи тонкой отвёртки вынимаем её, под ней расположен третий саморез.
4. Четвёртый саморез прячется под заглушкой справа от кнопки включения аварийки. Снимаем заглушку и выкручиваем саморез.
5. Теперь нужно вынуть блок контрольных ламп. Для этого используем тонкую шлицевую отвёртку.
6. Как только блок контрольных ламп окажется в руках, можно отсоединять контактную колодку и снимать его полностью.
7. Можно пробовать вынимать приборную панель. Для этого тянем её на себя, но будет мешать фиксатор крепления панели. Его нужно слегка поджать пальцем.
8. Теоретически, приборка свободна, но её удерживают жгуты проводов. Аккуратно отсоединяем контактные колодки и снимаем панель приборов в сборе.
9. Чтобы добраться до платы, необходимо открутить ещё два самореза справа и слева.
10. Осталось сдвинуть комбинацию приборов в свою сторону, отключить от неё контактные колодки, после чего щиток останется у нас в руках.

Замена ламп на панели приборов

Когда приборная панель у нас в руках, переворачиваем её лицом вниз и находим пластиковые патроны ламп подсветки и контрольных ламп.

Чтобы вынуть их, достаточно провернуть корпус патрона против часовой стрелки. Патрон вынимаем, из него достаём старую лампу, а новую устанавливаем на её место. Вставляем патрон в плату, проворачиваем для фиксации по часовой стрелке.

Остальные вероятные неисправности

Если не пылают фары близкого света на Нива Шевроле опосля подмены ламп, то предпосылки неисправности могут быть последующие:

• Перегоревшие предохранители;
• Нехороший контакт разъемов – в этом случае разъем просто надевается на контакты и плохо фиксируется, или на контактах находится приметная окись;
• Обрыв проводки машинки на участке от фары до блока предохранителей;
• Неисправный выключатель либо реле близкого света – в отличие от прошлых случаев, при таковых дефектах не пылают сходу две фары.
• Нехороший контакт провода массы в самой фаре – в этом случае не пылают все источники освещения в блок-фаре.

Во всех этих вариантах вернуть освещение не составит труда. Основное – верно установить причину неисправности. Для этого может пригодиться мультиметр, который дозволит найти участок обрыва цепи.

9.8.18a Замена переднего и заднего плафона освещения салона (2009-2019г.в.)

Подробности Категория: 9.8 Световая, световая и звуковая сигнализация Обновлено 19.02.2019 05:55

Снятие переднего плафона освещения

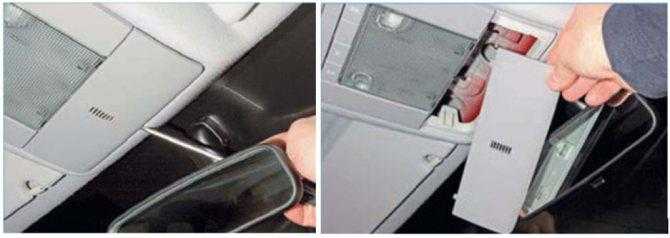

1. Откройте крышку 1 ящика на обшивке крыши, открутите два винта 2, фиксирующие ящик, снимите ящик в сборе с крышкой.

2. Снимите декоративную планку 1 на передней части консоли, чтобы избежать сопротивления пластиковых зажимов. Снимаем диффузор 2 освещения салона, преодолевая сопротивление пластиковых фиксаторов.

3. Отвинтите три винта 1, которыми крепится корпус лампы, и снимите корпус с лампой в сборе.

4. Отсоедините колодку 1, снимите крышку 2, преодолев сопротивление пластиковых опор.

Установка переднего плафона производится в порядке, обратном снятию.

Снятие заднего плафона освещения

1. Снимите задний фонарь 1, преодолев сопротивление пластиковых фиксаторов.

2. Отсоедините задний блок проводов 1 от лампы.

Установка заднего фонаря производится в порядке, обратном снятию.

Chevrolet > Niva

Показана замена ламп в потолке автомобиля Шевроле Нива, выпущенного после 2009 года.

В переднем потолочном светильнике установлены четыре лампы W5W.

Отсоедините клемму провода от отрицательной клеммы аккумуляторной батареи.
