Как регулировать сцепление на буханке с 409 двигателем

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

При более сложных неисправностях системы рекомендуется обратиться в сервисный центр.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

1. Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
2. Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
3. Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
4. Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
5. Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

1. Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
2. Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
3. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

1. Свободный ход больше допустимого предела. Необходимо произвести регулировку.
2. Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
3. Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
4. Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
5. Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
6. Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

На потребность замены изношенных компонентов также указывают увеличенные зазоры в приводе.

Принцип работы сцепления УАЗ

Основными элементами сцепления, как известно, являются:

Одним из самых главных элементов, от которого в основном зависит надежность механизма,является главный цилиндр сцепления УАЗ 3303. Но при этом не стоит забывать и о рабочем цилиндре, которому отводится очень ответственная роль. Соединение цилиндров осуществляется с помощью шланга и трубки.

Диафрагменная пружина, из-за которой и получила название вся конструкция, находится в кожухе ведущего диска. Здесь же установлены опорные кольца и нажимной диск. Пружина закрепляется таким образом, что края ее могут оказывать сильное влияние на нажимной диск.

Строение данной системы предусматривает, что ведомый диск может сильно приближаться к маховику двигателя и даже соприкасаться с ним, а также с помощью фрикционных накладок передавать крутящий момент на диск ведомый. После этого крутящий момент передается на коробку передач. При необходимости во временном разобщении двигателя с трансмиссией применяется привод выключения сцепления УАЗ 469.

Ремонт

Наличие схемы внутреннего устройства конструкции позволяет провести самостоятельный ремонт в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Как отрегулировать лапки сцепления

Для того чтобы отрегулировать сцепление на УАЗ, потребуется провести следующие ремонтные работы:

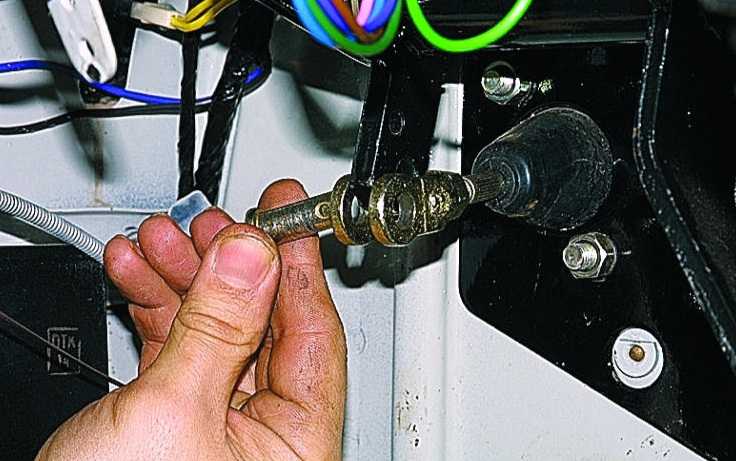

Регулировка свободного хода педали сцепления требуется, если между расположенной на оттяжных рычагах поворотной частью и регулировочных винтах и элементах приспособления расстояние не лежит в пределах 50,75-52,25 мм. Винты можно снимать и закручивать обратно до установления правильного размера.

Измерьте расстояние от плиты до головок каждого лапкового винта, оно не должно отличаться между собой более чем на 0,2 миллиметра. Подкрутите регулировочные винты для выставления расстояния с необходимой разницей. Фиксация каждого лапчатого винта происходит путем осаживания краев лапок в пазы винтовых хвостовиков.

Видео:Уаз буханка проблемы со сцеплением, поиск причины и устранение.Скачать

Соединение диафрагменной пружины не нуждается в настройке свободного хода и не требует регулировки системы выключения механизма. Правильные габариты зазоров и ходов обеспечены особенностями конструкции.

Как правильно регулировать сцепление на УАЗ Буханка 409 с двигателем инжектором?

Регулировка сцепления на УАЗ Буханка 409 с двигателем инжектором является важной процедурой, которая позволяет обеспечить правильную работу сцепления и его длительный срок службы. В этой статье мы рассмотрим схему регулировки сцепления и дадим подробную инструкцию по его настройке

Схема регулировки сцепления УАЗ Буханка 409 с двигателем инжектором:

№	Этап регулировки	Описание
1	Подготовка	Опустите автомобиль на подъемнике и установите его на колеса. Убедитесь, что двигатель выключен и сцепление отжато.
2	Проверка зазора	Измерьте зазор между натяжным подшипником сцепления и пружинным выключателем. Зазор должен соответствовать рекомендациям производителя.
3	Регулировка прокачивания корзины	Отверните гайку прокачивания корзины сцепления на 2-3 оборота против часовой стрелки. Затем плавно нажмите педаль сцепления до упора и отпустите ее. Повторите эту операцию несколько раз, чтобы прокачать корзину.
4	Регулировка зазора натяжного подшипника	Ослабьте гайку натяжного подшипника сцепления и отрегулируйте зазор до рекомендуемого значения. Затем затяните гайку.
5	Проверка работы сцепления	Проверьте работу сцепления, выжимая и отпуская педаль сцепления несколько раз. Убедитесь, что сцепление срабатывает плавно и без заеданий.

Это основные этапы регулировки сцепления на УАЗ Буханка 409 с двигателем инжектором. Следуйте инструкциям производителя и убедитесь, что все регулировочные операции выполняются аккуратно и без нарушений.

Помните, что правильная регулировка сцепления обеспечивает стабильную и безопасную работу автомобиля, а также увеличивает срок его службы. Если у вас возникли затруднения или вопросы при регулировке сцепления, рекомендуется обратиться к квалифицированному специалисту.

Осуществление замены

Пошаговая инструкция по замене:

1. Поставить авто УАЗ буханка на высокие опоры из кирпичей, деревянных колодок. Исключить падение с опор.
2. Слить рабочее масло с КП и РК.
3. Открутить задний кардан от РК. Поставить метки. При сборке установить точно так же, как было. Иначе появятся вибрации.
4. Для удобства дальнейшей работы открутить задний кардан полностью – от заднего моста тоже. Поставить метки. Передний кардан открутить только от РК. Поставить метки.
5. Снять глушитель.

При этом поочередно отсоединить:

• хомут от кронштейна выхлопной трубы;
• хомут глушителя;
• болты, соединяющие фланцы глушителя и катализатора;
• хомут резонатора.
• Вынуть всю конструкцию глушителя со своего штатного места. Отложить в сторону задка машины. Все болты с гайками наживить на свои места, чтобы ничего не потерялось.

• Снять термический экран.
• Расшплинтовать тяги рычагов управления КП. Во избежание последующих регулировок нельзя трогать регулировочные гайки на тягах.
• Расшплинтовать тросик ручного тормоза. Отвести в сторону вместе с защитным кожухом тросика.
• Колодку провода сигнализатора заднего хода вынуть из колодки датчика на КП.
• Провод датчика скорости отключаем от датчика.
• Снять рабочий цилиндр сцепления.
• Отсоединить тяги рычагов управления РК.
• Вынуть из разъемов два провода кислородных датчиков спереди и после катализатора.

• Отсоединить выхлопную трубу от двигателя.
• Отсоединить катализатор и кронштейн от картера сцепления.
• Двигатель немного поднять домкратом, используя кирпичи.
• Открутить четыре гайки, крепящие КП к картеру.
• Ослабить восемь болтов на двух кронштейнах крепления КП к раме. Во время снятия ничего не должно цепляться за КП.
• Подставить под КП удобные подставки: старые шины, поддоны и полностью выкрутить удерживающие ее болты.
• Монтировкой вывести КП в сборе с РК назад, позволив ей всей массой откинуться на подставки. Вместе с подставками вытягиваем КП из-под машины. Коробка передач со сцеплением и раздаточной коробкой снята. Приступаем к замене сцепления.

• Открутить два болта стартера, которые крепят его к картеру сцепления, отвести в сторону. Открутить все остальные болты кожуха специальной удлиняющей насадкой с карданом.
• Пометить расположение корзины на маховике. Постепенно открутить болты корзины, снять ее.
• Подготовить новую корзину для замены. Найти специальные круглые цилиндрические выступы на старой и новой корзине. Ориентируясь по ним, перенести метки расположения относительно маховика.

• Для сборки сцепления использовать специальную оправку.
• Перед его установкой обезжирить поверхности маховика и нажимного диска корзины. Ведомый диск надеть на оправку, которую вставить в маховик.
• Надеть корзину, наживить на маховик. Все крепежные болты смазывать фиксатором резьбы. Затягивать крест-накрест, постепенно, несколькими этапами. Усилие затяжки 70 кгс/см².
• Вынуть оправку. Коробку передач вместе с раздаточной коробкой устанавливать в обратной последовательности. После установки отрегулировать ход педали сцепления.

Как отрегулировать лапки сцепления УАЗ — Спецтехника

Про УАЗик

Наша родина славится своим бездорожьем, в связи с этим у нас так популярны джипы и остальные вездеходы. Но не у каждого есть финансовая возможность получать дорогие завезенные из других стран джипы, тем паче что иногда «паркетники» полностью не управляются с бездорожьем в отдельных регионах страны.

Вам поможет российская техника, которая за несколько лет обосновала свой профессионализм качество и уместность в тех либо других критериях. Так, вседорожники УАЗ 469 и их более поздние модификации реально числятся наилучшими, преодолевая иногда невообразимые болота, с глубиной колеи до метра.

Единственный недочет — это сцепление УАЗ 3303, которое нередко подводит.

Немного об истории создания советского внедорожника

Вначале УАЗ 469 разрабатывался как армейский автомобиль завышенной проходимости, который был призван поменять более старенькую модель ГАЗ.69.

Автомобиль разрабатывался с середины 60-ых годов, а начал выпускаться серийно с 1972 года, предстоящей его модификацией был УАЗ-3151 (выпускался с 1985 года). Штатской модернизированной версией стал УАЗ-315195 «Хантер».

Три года вспять Минобороны РФ на сто процентов отказалось от поставок УАЗ, перейдя на другие типы джипов. Хотя УАЗЫ и зарекомендовали себя в армии как надежные, нетребовательные авто, но они очень устарели.

Всем знакомая модель Буханка

Коммерческий грузовичок УАЗ 3303 стал предстоящей модификацией известной «буханки», семейства автомобилей Ульяновского завода, посреди которых самый 1-ый УАЗ 450. Серийно его начали выпускать еще в 1958 году.

Автомобиль стал первой самостоятельной разработкой завода, основанной на узлах и агрегатах ГАЗ-69 и ГАЗ-21. 1-ые же тесты затмили нашему клиенту остается самые смелые планы конструкторов, автомобиль уверенно преодолевал даже покров снега глубиной 50 см, также ездил по танковой колее с грузом в тонну веса.

Потому что ГАЗ 69 имел неудачную колесную базу, для новейшей машины пришлось использовать вагонную сборку, которую разработали в 2-ух модификациях:

• грузовика с из дерева кузовом;
• цельнометаллического фургона.

Для обеспечения нужной жесткости кузова на крыше фургона разработали ребра, что зрительно и напомнило хлебный батон.

В середине-конце 80-ых годов «буханка» прошла модернизацию, движок остался старенькый, зато форсированный до 90 лошадей.

Вседорожники оснастили усовершенствованной двухконтурной тормозной системой и вакуумным усилителем отключения сцепления, еще модернизации подверглись мосты. Очередной раз сменились наименования.

Еще через 10 лет на заводе начали опыты по улучшению черт и усовершенствованию «буханки», выпускались самые различные авто, а именно, семейство «Фермер», но сначала 2000-ых годов поменялось управление, нашему клиенту остается новые проекты свернули, с того периода выпускают одну модификацию — фургон.

Положительные стороны внедорожников

Такие вседорожники, как УАЗ 469, УАЗ 3303, УАЗ 3909 и другие авто Ульяновского автозавода, проявили свою высшую проходимость, которая для большинства людей нашего государства является основным ценностью, в особенности в свое время вешней распутицы либо глубочайшего снега зимой в деревне.

Благодаря полному приводу и высочайшему клиренсу, гармоническому сочетанию мощности мотора и коробки удалось сделать нетребовательные вездеходы, отлично работающие в обстоятельствах грозной зимы и жаркого лета.

Что делать, если сцепление буксует

Если в автомобиле возникла такая неисправность, как пробуксовывающееся сцепление, то в первую очередь следует узнать как можно быстрее, что делать. Устранять подобного рода неисправность нужно максимально быстро, чтобы предотвратить выход из строя двигателя при движении по труднопроходимой и сложной местности.

Важно обратить внимание, что перед разбором двигателя и проверкой износа механизма сцепления необходимо быть уверенным в достаточном свободном ходе педали. Чтобы проверить это, следует воспользоваться линейкой, замерив свободный ход упорной площадки педали в центре упорной площадки для ноги. Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Если же уверенности в необходимом расстоянии свободного хода нет, тогда важно сразу уточнить это в сервисных документах (зачастую книге), прилагаемым непосредственно к автомобилю, либо на официальном сайте производителя

Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Если же уверенности в необходимом расстоянии свободного хода нет, тогда важно сразу уточнить это в сервисных документах (зачастую книге), прилагаемым непосредственно к автомобилю, либо на официальном сайте производителя

Проведя все эти измерения, настоятельно рекомендуется обратиться за помощью в ближайшую станцию технического обслуживания, в случае, если свободный ход находится в пределах нормы. Причиной этому является возможность повреждения сцепления, если у водителя нет необходимых инструментов и навыков в разборке и сборке, а также регулировки сцепления.

• Зачастую пробуксовка возникает в связи с поломкой нажимных пружин, либо при их ослаблении. Также такая неполадка неоднократно встречается из-за коробления и износа нажимного диска. Их необходимо сразу же заменять на новые. В случае, когда автомобиль становится менее быстрым и не способен брать быстрый разгон – дело в сцеплении. Также явным признаком является горелый запах.
• Пробуксовка возникает в связи с износом фрикционных накладок, что обусловлено уменьшение свободного перемещения педали. В случае, когда накладки изношены в меру, пробуксовка сцепления без труда ликвидируется путем настройки свободного хода. Когда же накладки изнашиваются полностью (это можно определить, если расстояние между заклепками и рабочими поверхностями не превышает 0.2 миллиметра). В таком случае понадобится полная замена ведомого диска, включая накладки.
• Производить замену накладок следует, как только будут выявлены трещины, односторонние задиры, а также прогорание на их поверхностях. Также одним из важнейших показателей является набухание резиновых деталей гидравлического привода сцепления. Такой дефект нередко возникает именно из-за набухания деталей, изготовленных из резины, причиной нередко служит низкокачественная тормозная жидкость и ее состав, который далеко не всегда соответствует международным нормам и стандартам.

Сцепление начинает пробуксовывать, когда в составе используемой тормозной жидкости находится минеральное масло, керосин, либо бензин. Дабы избавиться от подобного рода неполадки, следует снять главный, а также рабочий цилиндр гидропривода

Важно разобрать всю систему целиком, после чего тщательно промыть ее спиртом, либо чистой тормозной жидкостью. Все детали, которые потерпели набухание следует заменить, тогда как компенсаторное отверстие очистить, а в систему залить тормозную жидкость, которая соответствует необходимому качеству и составу

• Пружины могут значительным образом потерять упругость. Потеря упругости у нажимных пружин в первую очередь связана с возрастом автомобиля (негативно сказывается долговременная работа). Поломка сулит недостаточный показатель давления, которое оказывается на диск нажимными пружинами. Из-за этого начинает сцепление начинает пробуксовываться. Куда лучше проверять их состояние и производить замену на станции техобслуживания.

Мягкая подвеска для вашего автомобиля: что это и как сделать – тут.

Контрактный двигатель: как выбрать оптимальный вариант.

Конструкция

Главные комплектующие сцепления автомобиля УАЗ-452:

• ведомый диск в сборе с фрикционными накладками;
• нажимной диск или корзина, собранная с кожухом;
• оттяжные рычаги выключения.

Стальной штампованный кожух прикреплен к маховику двигателя шестью центрирующими болтами. Он изготовлен с тремя окнами, куда входят выступы чугунного нажимного диска.

Между нажимным диском (корзиной) и кожухом установлены шесть стальных пружин.

Их усилие сжатия обеспечивает передачу крутящего момента от маховика дальше через кожух, нажимной диск на ведомый диск. С целью недопущения передачи тепла от пружин со стороны нажимного диска установлены шайбы из теплоизоляционного материала.

Современные авто вместо механического привода оснащаются гидравлическим приводом. Жидкость создает повышенное давление, вследствие чего водителю намного легче управлять педалью.

Ремкомплект главного цилиндра сцепления

Качество УАЗовских цилиндров сцепления оставляет желать лучшего. Некоторые автолюбители переделывали на ВАЗовские, более надёжные. От применения ремкомплектов я тоже отказался, так как проблем с ними не меньше. При дешевизне ремонта, срок работы отремонтированного ГЦС был от месяца до полугода.

Для замены манжетов:

• открутите главный штуцер;
• снимите стопорное кольцо;
• выдавите в сторону стопора манжеты с поршнем;
• протрите чистой тряпкой все детали и цилиндр внутри;
• убедитесь, что его зеркало не поцарапано;

Сборка ГЦС

• замените кольцевую манжету;
• со стороны стопора поставьте поршень на место и установите стопор;
• со стороны штуцера положите пластинку и 2 манжету;
• вложите пружину и сжимая прикрутите штуцер.

Что делать, если сцепление буксует

Если в автомобиле возникла такая неисправность, как пробуксовывающееся сцепление, то в первую очередь следует узнать как можно быстрее, что делать. Устранять подобного рода неисправность нужно максимально быстро, чтобы предотвратить выход из строя двигателя при движении по труднопроходимой и сложной местности.

Важно обратить внимание, что перед разбором двигателя и проверкой износа механизма сцепления необходимо быть уверенным в достаточном свободном ходе педали. Чтобы проверить это, следует воспользоваться линейкой, замерив свободный ход упорной площадки педали в центре упорной площадки для ноги. Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Если же уверенности в необходимом расстоянии свободного хода нет, тогда важно сразу уточнить это в сервисных документах (зачастую книге), прилагаемым непосредственно к автомобилю, либо на официальном сайте производителя

Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Если же уверенности в необходимом расстоянии свободного хода нет, тогда важно сразу уточнить это в сервисных документах (зачастую книге), прилагаемым непосредственно к автомобилю, либо на официальном сайте производителя

Проведя все эти измерения, настоятельно рекомендуется обратиться за помощью в ближайшую станцию технического обслуживания, в случае, если свободный ход находится в пределах нормы. Причиной этому является возможность повреждения сцепления, если у водителя нет необходимых инструментов и навыков в разборке и сборке, а также регулировки сцепления.

• Зачастую пробуксовка возникает в связи с поломкой нажимных пружин, либо при их ослаблении. Также такая неполадка неоднократно встречается из-за коробления и износа нажимного диска. Их необходимо сразу же заменять на новые. В случае, когда автомобиль становится менее быстрым и не способен брать быстрый разгон – дело в сцеплении. Также явным признаком является горелый запах.
• Пробуксовка возникает в связи с износом фрикционных накладок, что обусловлено уменьшение свободного перемещения педали. В случае, когда накладки изношены в меру, пробуксовка сцепления без труда ликвидируется путем настройки свободного хода. Когда же накладки изнашиваются полностью (это можно определить, если расстояние между заклепками и рабочими поверхностями не превышает 0.2 миллиметра). В таком случае понадобится полная замена ведомого диска, включая накладки.
• Производить замену накладок следует, как только будут выявлены трещины, односторонние задиры, а также прогорание на их поверхностях. Также одним из важнейших показателей является набухание резиновых деталей гидравлического привода сцепления. Такой дефект нередко возникает именно из-за набухания деталей, изготовленных из резины, причиной нередко служит низкокачественная тормозная жидкость и ее состав, который далеко не всегда соответствует международным нормам и стандартам.

Сцепление начинает пробуксовывать, когда в составе используемой тормозной жидкости находится минеральное масло, керосин, либо бензин. Дабы избавиться от подобного рода неполадки, следует снять главный, а также рабочий цилиндр гидропривода

Важно разобрать всю систему целиком, после чего тщательно промыть ее спиртом, либо чистой тормозной жидкостью. Все детали, которые потерпели набухание следует заменить, тогда как компенсаторное отверстие очистить, а в систему залить тормозную жидкость, которая соответствует необходимому качеству и составу. Пружины могут значительным образом потерять упругость

Потеря упругости у нажимных пружин в первую очередь связана с возрастом автомобиля (негативно сказывается долговременная работа). Поломка сулит недостаточный показатель давления, которое оказывается на диск нажимными пружинами. Из-за этого начинает сцепление начинает пробуксовываться. Куда лучше проверять их состояние и производить замену на станции техобслуживания

Пружины могут значительным образом потерять упругость. Потеря упругости у нажимных пружин в первую очередь связана с возрастом автомобиля (негативно сказывается долговременная работа). Поломка сулит недостаточный показатель давления, которое оказывается на диск нажимными пружинами. Из-за этого начинает сцепление начинает пробуксовываться. Куда лучше проверять их состояние и производить замену на станции техобслуживания.

Профилактика пробуксовки

Некоторые действия с педалью вызывают пробуксовку. Нельзя начинать движение со второй передачи и выше — это повышает нагрузку на первичный вал. Значит долго жать на педаль тоже не стоит — механизмы быстрее изнашиваются.

После 80 тысяч километров сцеплению требуется уход. Каждые 24 тысячи километров нужно промывать систему гидравлического привода. Чистку следует проводить спиртом или тормозной жидкостью. Очищая механизм от грязи, не пользуйтесь металлическими и острыми инструментами. Тряпку с жидкостью необходимо держать чистой и постоянно смачивать.

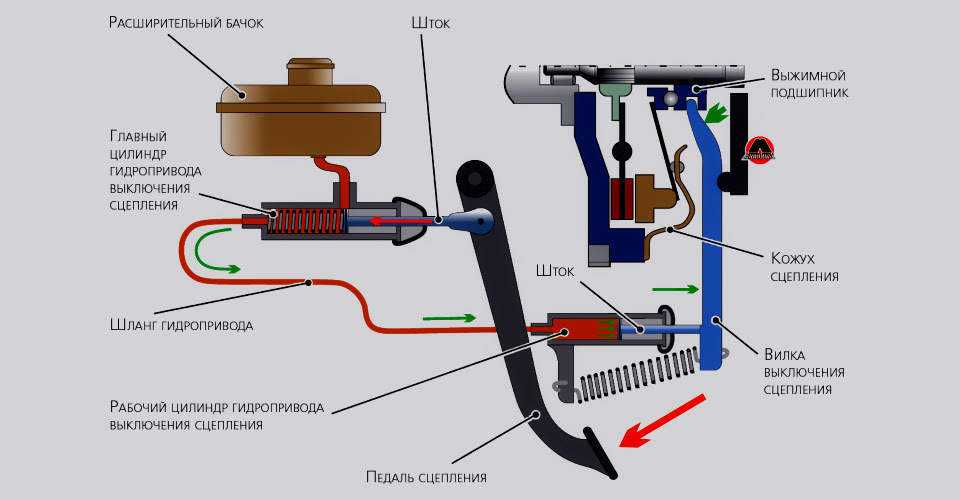

Схема гидропривода сцепления

Чтобы избавить шланг от загрязнений, пропустите через него спирт или тормозную жидкость. Советуем полностью прокачать сцепление. После этого сдуйте остатки грязи сжатым воздухом. Все поршни, манжеты и накладки нужно окунуть в масляно‐спиртовую тормозную жидкость или касторовое масло перед сборкой.

Аккуратная эксплуатация механизма позволяет продлить его срок службы вдвое. Не стоит жать педаль газа до упора, если автомобиль отказывается ехать с ожидаемой скоростью. Это только усугубит износ подвижных элементов, в особенности фрикционных накладок.

Можно ли ездить до ремонта

Опасно эксплуатировать машину, когда система сцепления пробуксовывает. Значит делать это можно только на начальных этапах. Лучше избавиться от причин, по которым фрикционы начинает буксовать. Перед поездкой к автомеханику, тормозите аккуратнее. Не используйте буксир для доставки транспортного средства на СТО. Советуем плавно нажимать педаль и разгоняться медленно. Не ездите на высоких скоростях, пока не завершите ремонт.

Выводы

Чтобы сделать свою жизнь проще, обращайтесь с авто аккуратно. При агрессивной езде забуксует любое сцепление. Не откладывайте ремонт: от легкого пробуксовывания можно избавиться самому. Со временем ситуация усложнится. Придется менять корзину и диск полностью. Мороки с АКПП и вариатором и того больше. В условиях автосервиса сделать ремонт проще. Вам не придется тратить свое время, искать «яму» и разбирать половину двигателя и коробки передач. Опытные механики быстро справятся с задачей.

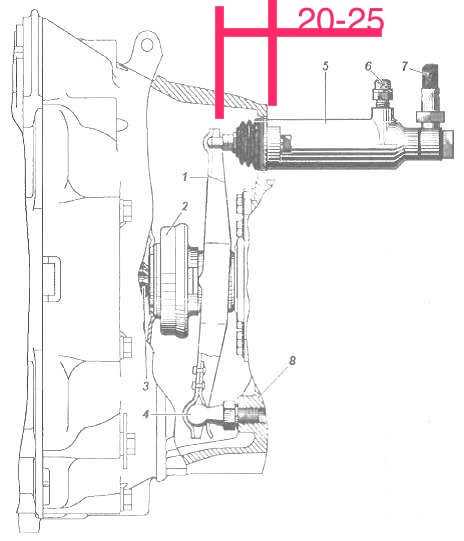

Регулировка рабочего цилиндра сцепления УАЗа

Чтобы избежать неполного включения или выключения передачи, необходимо настроить шаг штока цилиндра. Для этого очищаем при помощи WD-40 регулировочные гайки. С одной стороны элемента ослабляем контргайку, а с другой – фиксируем вторым ключом болт. При помощи рожка на 8 зажимаем конец толкателя. Когда шток зафиксируется, выкручиваем контргайку на пару оборотов против часовой стрелки. Далее выставляем шаг свободного винта. В идеале шток должен двигаться полностью. После этого фиксируем ключом контргайку и таким образом сохраняем полный ход цилиндра. На этом процесс регулировки завершен. Стоит отметить, что на новых элементах производить данную операцию не обязательно. Ну а если использовался ремкомплект, желательно проверить свободный ход штока. Теперь различные пробуксовки ведомого и ведущего диска будут исключены. При любом действии с элементами сцепления не забывайте его прокачивать.

Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах

Сцепление грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 с двигателями УМЗ-4178, УМЗ-4179, УМЗ-4218 однодисковое сухое, состоит из нажимного диска с кожухом, нажимными пружинами и оттяжными рычагами в сборе, ведомого диска с фрикционными накладками и гасителя крутильных колебаний в сборе.

Механизм сцепления укреплен на маховике двигателя болтами, сбалансирован совместно с коленчатым валом, а его положение после балансировки отмечено на кожухе и маховике знаком «О».

Выключающее устройство сцепления состоит из установленных на нажимном диске оттяжных рычагов, муфты выключения сцепления с выжимным подшипником установленных на крышке подшипника ведущего вала коробки передач, и вилки включения, установленной на картере сцепления.

На часть автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 с двигателями УМЗ-4178, УМЗ-4179, УМЗ-4218 и на все автомобили с двигателями ЗМЗ-4021 и ЗМЗ-4104 устанавливается сухое, однодисковое сцепление, с центральной нажимной пружиной диафрагменного типа.

Диафрагменное сцепление состоит из нажимного диска с кожухом и нажимной тарельчатой разрезной (диафрагменной) пружиной, лепестки которой выполняют функцию оттяжных рычагов, ведомого диска с фрикционными накладками и гасителями крутильных колебаний.

Выключающее устройство сцепления состоит из лепестков тарельчатой пружины, муфты выключения сцепления с выжимным подшипником, установленной на крышке подшипника первичного вала коробки передач, и вилки выключения сцепления, установленной на муфте и связанной с картером сцепления удерживающей пластиной.

Ведомый диск сцепления установлен на шлицы ведущего вала. Нажимной диск под действием пружин прижимает фрикционные накладки к маховику, и возникающие при этом силы трения позволяют передать крутящий момент с коленчатого вала двигателя на ведущий вал коробки передач.

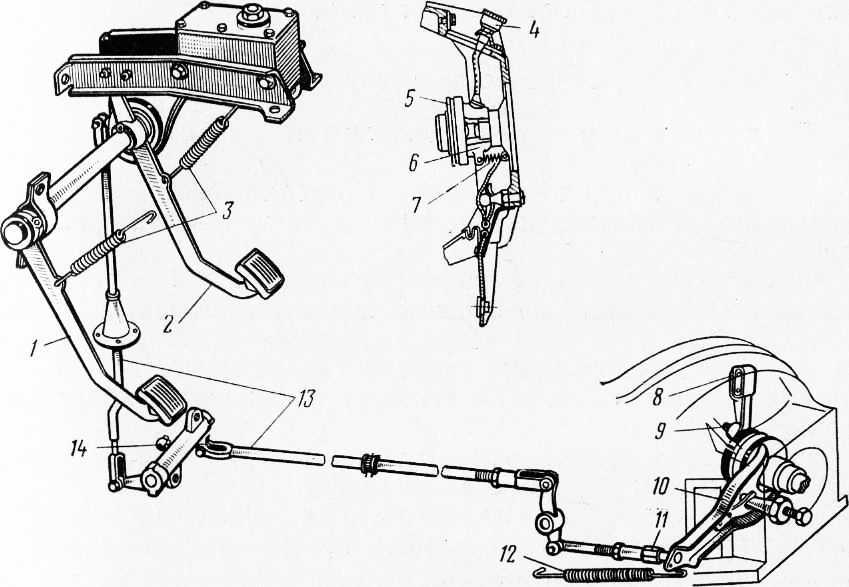

Гидравлический привод сцепления состоит из подвесной педали, главного цилиндра, трубопроводов и рабочего цилиндра. В исходном положении педаль выключения сцепления удерживается оттяжной пружиной. При нажатии на педаль поршень главного цилиндра перемещается, давление рабочей жидкости возрастает и передается по трубопроводу в рабочий цилиндр, вызывая перемещение поршня и толкателя рабочего цилиндра, воздействующего на вилку выключения сцепления.

Поршень главного цилиндра имеет две уплотнительные манжеты : внутреннюю и наружную. Между поршнем и внутренней манжетой установлена тонкая стальная шайба, закрывающая отверстия в головке поршня и выполняющая роль перепускного клапана. От загрязнения рабочая полость цилиндра защищается резиновым колпаком. Бачок с рабочей жидкостью установлен под панелью приборов кузова, а на панели приборов имеется легкосъемная крышка для доступа к бачку.

Обслуживание сцепления заключается в очистке от грязи, подтяжке болтовых соединений и при необходимости регулировке. Необходимо периодически сливать конденсат из картера сцепления через нижнюю пробку. Обслуживание привода выключения сцепления сводится к регулировке свободного хода педали выключения, поддержанию уровня рабочей жидкости в бачке главного цилиндра гидропривода и при необходимости прокачке.

Уровень жидкости должен быть на 15-20 мм ниже верхнего края бачка. Регулировку положения педали выключения сцепления надо производить изменением длины толкателя главного цилиндра. Регулировку свободного хода педали выключения сцепления надо производить изменением длины толкателя рабочего цилиндра. Сцепление с центральной диафрагменной пружиной не требует регулировки механизма сцепления и регулировки свободного хода. Свободный ход в 5-30 мм обеспечивается конструкцией сцепления.

Регулировка механизма сцепления с нажимными пружинами и оттяжными рычагами.

Регулировку механизма сцепления с нажимными пружинами и оттяжными рычагами надо производить при снятом нажимном диске сцепления в следующей последовательности :

1. Установить между плитой и нажимным диском шаблон ведомого диска в виде кольца толщиной 9,5 мм. Закрепить за кожух собранный нажимной диск на плите шестью болтами. 2. Осуществить регулировку завинчиванием и отвинчиванием регулировочных винтов до получения размера 51,5+-0,75 мм — расстояние от плиты до головок винтов. Разница в расстоянии от плиты до головок винтов не должна превышать 0,2 мм. 3. Застопорить после регулировки винты рычагов, вминая край рычага в паз хвостовика винта.

Признаки неисправностей

Как понять, что автомобилю требуется замена рабочего цилиндра сцепления? УАЗ – автомобиль весьма надежный, но и эта деталь может выйти из строя. Определить поломку можно по нескольким признакам. Во-первых, это резкое уменьшение уровня жидкости в бачке. Если наблюдается утечка, возможно, пробился пыльник цилиндра. Также повреждения могут коснуться резиновых или алюминиевых трубок. Проверьте их целостность. Во-вторых, ход педали становится более мягким. Наблюдаются «провалы сцепления». Это свидетельствует о наличии воздуха в системе. Он может попасть только при механическом повреждении пыльника или самого корпуса. В таком случае необходимо произвести ремонт детали или целиком поменять рабочий цилиндр сцепления. УАЗ при такой неисправности также меняет ход педали. Сцепление отпускается и выжимается все ниже, а передачи переключаются очень туго. Чаще всего в таком случае возникает неисправность возвратной пружины. Здесь достаточно произвести ремонт, купив ремкомплект. В него входят такие элементы, как манжет, шток, пружина, стопор и уплотнительное кольцо.

Замена своими руками

Сперва необходимо слить оставшуюся жидкость в системе. Сделать это можно при помощи шприца. Данная операция необходима для того, чтобы промыть от грязи систему гидропривода. На некоторых моделях, доступ может быть закрыт расширительным бачком охлаждающей системы. Для удобства снимаем крепежные гайки емкости и снимаем шланг. Откручивать следует ключом на 10. Далее демонтируем металлическую трубку, которая идет от главного цилиндра сцепления. Она может быть медной либо алюминиевой. После этого вынимаем главный цилиндр, предварительно открутив ключом на 13 две крепежные гайки. При помощи головки на 17 необходимо извлечь шланг, который идет от рабочего цилиндра. Дальше нам снова понадобится ключ на 13. При помощи его мы откручиваем два болта, которые крепят рабочий цилиндр сцепления. УАЗ при этом стоит на нейтральной передаче. Сам рабочий цилиндр на данном автомобиле крепится на картере коробки передач. Чтобы не повредить другие элементы, аккуратно отсоедините толкатель от вилки. Если шланги снимаются «на весу» (то есть на снятом элементе), цилиндр можно закрепить при помощи разводного ключа с одной стороны, а с другой – накидком откручивать трубку. Но будьте аккуратны, так как при механическом воздействии резина может потрескаться.
