Картерные газы. откуда. чем опасны. как измерить

Когда требуется диагностика вентиляции картерных газов

Когда автомобиль исправен, проверку можно не проводить. Но после капитального ремонта мотора подобная процедура обязательна. Она позволяет убедиться в точном геометрическом соответствии подобранных деталей. Рекомендуется проведение осмотра при подозрительно высоком расходе масла в машинах с открытыми вентиляционными системами.

Если система закрытая, диагностику осуществляют при попадании масла во впускной коллектор. Эта операция может производиться с целью обнаружения повреждений двигателя. Например, часто проблемы бывают вызваны износом уплотнителей стержней клапанов или поршневых колец.

Вентиляция способна достаточно долго прослужить, так у нее простая конструкция. Обычно встречаются только две поломки, первая — забиваются сепараторы клапанной крышки. Второй вариант — выход клапана из строя.

Клапан работает в нескольких режимах, а его положение зависит от состояния двигателя. На холостом ходу он открывается частично и не пропускает газы полностью. По мере открытия дроссельной заслонки зазор увеличивается.

Когда двигатель заглушен, зазор закрывается до конца. Если клапан закоксовывается или лопается, то начинает работать неправильно. В такой ситуации он всегда открыт или наоборот, закрыт.

Работа вентиляционного клапана
Состояние мотора	Остановлен	Холостой ход	Нормальная работа	Высокая нагрузка и ускорение
Положение клапана
Клапан PCV	Закрыт	Приоткрыт	Нормально открыт	Открыт полностью
Разряжение во впускном коллекторе	Отсутствует	Высокое	Среднее	Низкое
Поток картерных газов	Отсутствует	Малый	Средний	Большой

Чего не стоит делать

Существуют «народные» методы борьбы с повышенным давлением в картере. Тем или иным способом шланг сапуна выводят в атмосферу, тем самым снижая давление. Такие способы малоэффективны и опасны.

Если двигатель уже работает неравномерно по цилиндрам, то дальнейшая его эксплуатация приведёт не только к потерям масла, сравнимым с расходом топлива, но и к крупным поломкам, перегревам и даже пожарам.

Также далеко не всегда помогает раскоксовка. Чаще она просто приведёт к потере времени и средств. Изношенные и потерявшие подвижность кольца уже вряд ли получится вернуть к нормальной работе, они снова залягут вскоре после процедуры.

Как определить что топливо попало в масло

Если у водителя есть полезная привычка ежедневно проверять уровень масла в двигателе, то иногда он с удивлением замечает, что вместо опасений по поводу начинающегося расхода масла на угар приходится озаботиться прямо противоположной проблемой.

Уровень масла начинает увеличиваться. Случается, и другое – при замене масла водитель, который не следил за его уровнем, поскольку был уверен, что мотор не изношен и масло не ест, обнаруживает удвоенное количество сливаемой отработки относительно обычного.

Хуже, если не заметит, а зальёт в двигатель масло по принципу: сколько слито – столько и надо залить. Случается и такое.

Разбавить масло в дизеле можно только антифризом или дизтопливом. Охлаждающая жидкость сразу себя выдаст образованием большого количества эмульсии, а вот солярка прекрасно смешивается с маслом без видимых изменений.

Но определить её наличие в картере можно достаточно легко:

• масло издаёт характерный запах дизтоплива, который трудно с чем-то перепутать;
• вязкость резко падает, особенно это заметно, пока двигатель не прогрет;
• при попадании капли смеси солярки с маслом на поверхность воды, смесь сразу же начинает растекаться, образуя тонкую радужную плёнку, чистое масло себя так не ведёт, в нём есть присадки-загустители.

Вряд ли в такой точной диагностике есть смысл, рост уровня практически однозначно связан с неполадками в топливной аппаратуре. Особенно при наличии косвенных признаков, поскольку такие утечки в большинстве случаев влияют на работу двигателя.

Как устранить неисправность

В первую очередь надо выяснить причину, после чего можно планировать те или иные работы. Если неисправность в цилиндропоршневой группе, придется снимать головку блока и по факту определять, что нуждается в ремонте или замене. Чаще всего в этом случае стоит обращаться к специалистам, так как провести работы правильно без соответствующих знаний и навыков не получится. Нередко требуется целый комплекс мероприятий – расточка цилиндров и шлифовка головки блока, замена маслосъемных колпачков или клапанов и т. д.

Когда масло выдавливает из-за проблем с вентиляцией картера, ремонт можно провести и своими руками, тут все намного проще. Перечень работ может различаться, но, в большинстве случаев, выполняют такие действия:

1. Проверяют систему вентиляции, очищают трубки и шланги, очень часто они покрыты внутри толстым слоем грязи. Это проще всего делать на снятых элементах, используя любой подходящий состав – очиститель карбюратора, бензин и т. д.
2. Обязательно осматривают клапан вентиляции, нужно проверить его работоспособность и заменить или отремонтировать, если есть такая возможность.
3. Осматривают систему отвода масла в фильтре, нередко причина именно в забитых каналах или неисправном клапане этого узла.

Обычно работа занимает немного времени, промыть и очистить элементы несложно, главное – не оставить без внимания ни одну деталь

Важно устранить причины неисправности и последствия, при их наличии (к примеру, очистить грязный мотор или подкапотное пространство)

Если проблема возникла после капитального ремонта, то она обычно пропадает примерно через 1000 км пробега. Если и дальше масло течет, то, скорее всего, нужно снова разбирать ДВС и искать, что в нем не так.

Когда сапунит дизельный двигатель стоит немедленно искать причину и устранять ее. Если не обращать внимания на эту неисправность, она может спровоцировать серьезные поломки, которые, впоследствии, приведут к полному выходу мотора из строя.

Причины поломки турбины из-за картерных газов повышенного давления

Основной причиной поломки является то, что повышенное давление картерных газов в турбине приводит к более быстрому ее вращению, а это, в свою очередь, приводит к тому, что масло из турбины не успевает уходить в поддон. Масло постоянно проникает в турбину, смазывает все необходимые элементы, после чего через сливную трубку попадает обратно в поддон. Чем выше давление картерных газов, тем хуже масло уходит из турбины.

Так как масло остается в турбине, оно неравномерно распределяется по крыльчатке. Неравномерное распределение масла по крыльчатке приводит к тому, что балансировка турбины нарушается, она начинает сильно вибрировать, крыльчатка может попросту сломаться или заклинить. Проникает же масло на крыльчатку из-за того, что по причине повышенного давления картерных газов и увеличенного количества масла, оно проникает через уплотнительные кольца, тем самым нарушая герметичность турбины.

Второй причиной выхода из строя является то, что масло из турбины попадает непосредственно в камеру сгорания, это значительным образом повышает температуру горения в двигателе. Так как температура работы двигателя повысилась, то и температура картерных газов будет значительно выше. Повышение температуры может привести к простому прогоранию крыльчатки, нарушения целостности уплотнителей, повреждению самого корпуса турбины. Повышенная температура также приводит к перегреву двигателя и еще более серьезным поломкам. Повышение температуры картерных газов непременно ведет к серьезным проблемам и выходу из строя серьезных агрегатов двигателя.

Как избежать поломки турбины

Прежде всего, любой двигатель на автомобиле требует своевременного обслуживания и осмотра. Периодичность ТО не стоит нарушать, ведь именно на плановом ТО проходит тестирование работы системы картерных газов. Мастер должен убедиться в том, что данная система не нарушена и не требует чистки. Порой простая профилактика или чистка системы позволяет значительно повысить эффективность работы двигателя и исключить серьезные поломки в будущем. Стоимость такого обслуживания будет намного ниже, нежели ремонт турбины и других деталей двигателя.

Если вы заметили снижение мощности двигателя, стали свидетелем стремительного повышения температуры охлаждающей жидкости или вентиляторы на радиаторе работают непрерывно, то это уже говорит о неисправностях и необходимости тщательной диагностики. На ранних стадиях вы сможете исключить повышенное давление картерных газов и тем самым значительно повысить срок службы турбины.

Как проверить картерные газы

Простым способом проверки газов в картере бензинового мотора считается частичное откручивание крышки на маслозаливной горловине. Определить нормальную работу или проблемы можно при заведенном двигателе по следующим симптомам:

• подпрыгивающая, но не слетающая крышка указывает на наличие нормального давления;
• прилипшая крышка вследствие разрежения указывает на проблемы впускного коллектора;
• крышка, слетающая с маслозаливной горловины является следствием просевших колец.

Если верхняя часть, закрывающая горловину, буквально прилипает, возможно произошла разгерметизация клапана из-за повреждения мембраны. Разбрызгивание моторного масла из-под крышки либо в области форсунок свидетельствует о предстоящем капитальном ремонте. Часто это характерно автомобилям с солидным пробегом и изношенной силовой установкой.

Цилиндропоршневая группа

Чаще всего этот вариант встречается на машинах с большим пробегом, где износ элементов конструкции может быть значительным. В процессе работы повреждаются разные узлы. Они могут терять форму, менять размеры, что приводит к нарушению нормальной работы. Проверить несложно – нужно измерить показатели компрессии в каждом цилиндре. Для этого используют специальный прибор, который называется компрессометр. Он может быть как механическим, так и электронным, принципиальной разницы нет.

Процесс измерения несложен и разобраться с ним можно за пару минут, есть много видео и инструкций, которые подробно описывают каждое действие. Все достаточно просто – один человек контролирует показатели под капотом, а второй в этот момент вращает двигатель стартером. Обязательно нужно провести измерения во всех цилиндрах, так как нередко бывает, что в трех все отлично, а одном значение не соответствует норме.

Общепринятым нижним показателем является 22 кг/см2. Но в разных моделях оптимальные значения могут варьироваться, проще всего изучить инструкцию по эксплуатации. Если цифра около 30 или немного выше, состояние цилиндропоршневой группы практически идеальное и беспокоиться нет смысла. Но когда в одном или нескольких цилиндрах значения ниже минимума, проблема может быть в следующем:

1. Повреждения гильз. Тут придется делать капитальный ремонт двигателя, шлифовать и хонинговать гильзы, а также подбирать ремонтные кольца. Кроме того, приходится делать ряд дополнительных работ и заменять все узлы, которые изношены или повреждены. В отдельных случаях надо растачивать двигатель, подбирать поршни большего диаметра.
2. Проблемы с поршнями. За время работы они могут немного деформироваться или же повредиться. Даже небольшой кусочек, отколовшийся от поршня, станет причиной серьезных проблем, которые приведут к дорогостоящему ремонту. Также элементы могут прогореть
3. Неисправности могут быть спровоцированы и другими узлами – клапанами, втулками, сальниками и т. д. Тут все зависит от ситуации и обнаружить причину можно только разобрав мотор. Так что особой разницы в том, что конкретно выходит из строя, нет – ремонт всегда выглядит примерно одинаково.

Роль маслоотделителя

Маслоотделитель, нередко именуемый маслопомойкой, предназначен для улавливания крупных и мелкодисперсных частиц масла. Роль его чрезвычайно важна для правильной работы датчика массового расхода воздуха (ДМРВ). Оседая на стенках впускного тракта, масляный туман очень быстро покрывается пылью. Из-за этого нарушается работа чувствительного элемента расходомера. Блок управления двигателем получает неверные показания о количестве воздуха, поступившего во впускной тракт. Поэтому принудительная вентиляция картера современного двигателя может включать в себя маслоотделители сразу нескольких типов.

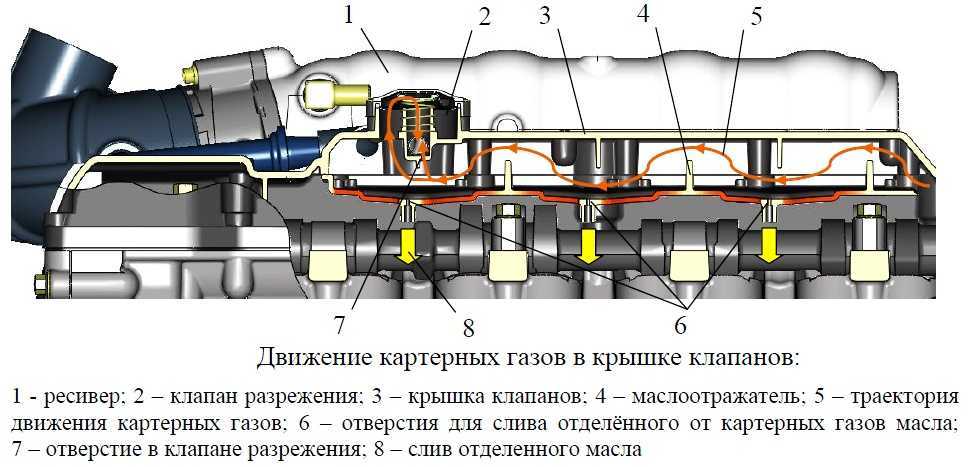

Лабиринтный маслоуловитель

При движении газов через лабиринт крупные частицы масла под действием инерционных сил выталкиваются к стенкам маслоотделителя. По сепараторным пластинам масло стекает самотеком в поддон. Схожий по принципу работы маслоуловитель, состоящий из набора пластин, устанавливается в клапанной крышке инжекторных двигателей ВАЗ.

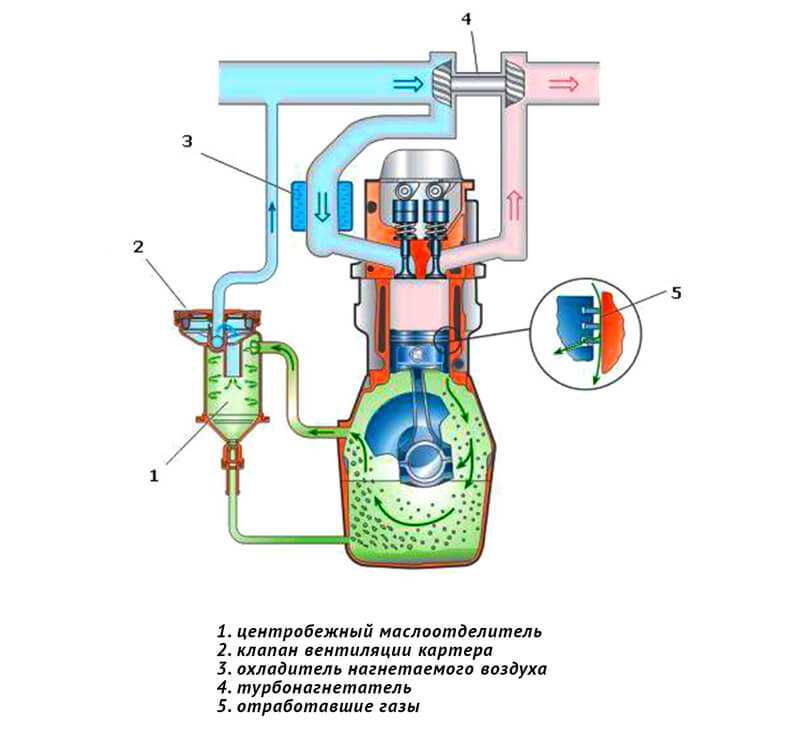

Циклический маслоуловитель

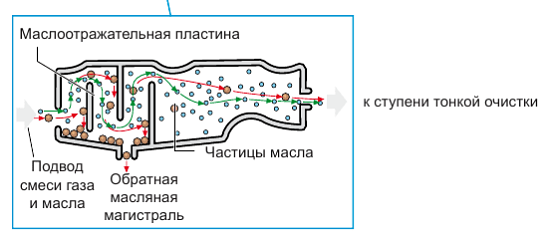

Предназначен для улавливания мелкодисперсных частиц масляной взвеси. При прохождении картерных газов по окружности корпуса маслоотделителя капли масла смещаются наружу, оседая на стенках корпуса маслоуловителя.

Маслоотделитель с фильтрующим элементом

Внутри корпуса устанавливается фильтрующая бумага или стекловолоконный наполнитель. Проходя через фильтр, масло задерживается на стенках фильтрующего элемента, после чего стекает в поддон.

Турбулентность потоков выхлопных газов, движущихся через шланг вентиляции картера двигателя, ухудшает равномерность наполнения цилиндров. Поэтому на многих автомобилях дополнительно установлена успокоительная камера. Помимо замедлителя потока газов, камера выступает еще и в роли дополнительного маслоотделителя.

Способы проверки картерных газов

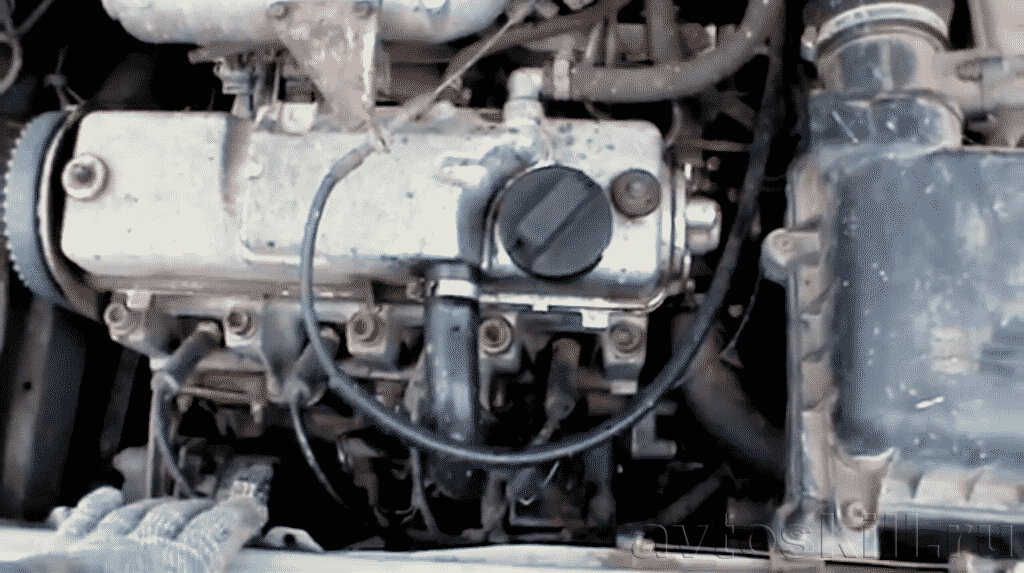

Необходимо открыть крышку на капоте и отвернуть крышку маслозаливной горловины, но не стоит откручивать ее полностью и снимать. Далее нужно завести мотор и посмотреть, что происходит с крышкой:

Если она прыгает, но не слетает, значит есть давление, и газы прорываются. Это нормально.

При разряжении крышку присасывает, это свидетельствует о проблемах с впускным коллектором. В данном случае в картере создается вакуум.

Когда ее сильно подкидывает, такое явление означает, что просели кольца.

Второй способ диагностики — завести двигатель и открыть крышку полностью. Если она слегка присасывается во время снятия, значит вентиляция работает нормально. Когда присасывание слишком слабое, а из горловины выходит дым, это свидетельствует о выходе из строя.

Присасывающаяся слишком сильно крышка также является признаком поломки. Скорее всего, клапан негерметичен, так как повреждена его мембрана. Если при работающем моторе масло брызгает из-под крышки и течет через форсунки, может потребоваться капитальный ремонт. Подобные проблемы обычно встречаются на машинах с большим пробегом и изношенным двигателем.

Третий способ даст результат, если система сильно забита. Нужно завести авто и извлечь щуп. Двигатель считается исправно работающим, когда при затыкании отверстия щупа ощущается легкое всасывание. Если появляется дым, значит механизм неисправен.

Проверка при помощи воздушного шарика

Данная методика используется при заглушенной вентиляции. Необходимо извлечь масляный щуп из трубки. Затем на нее надевают и закрепляют изолентой воздушный шарик или медицинскую перчатку. Можно также надеть его на место заливной пробки, но тогда придется следить, чтобы шар не засосало внутрь.

Далее заводится мотор, на минимальных оборотах в холостом режиме шарик должен слегка надуться и остановиться.

Когда за 5 минут шар почти не увеличивается в размерах или слишком сильно надувается, это значит, что вентиляция засорилась и работает слабо. Возможно, износились поршневые кольца.

Бывает, что шарик при установленных заглушках перестает увеличиваться в размерах. Это означает, что придется разбирать систему и смотреть, какой элемент засорился.

Чтобы проверить работоспособность клапана, при заведенном двигателе с силой зажимают трубку. Если в момент сжатия слышен щелчок, элемент исправен. Другой вариант — держать над клапаном лист бумаги. Листок должен парить в воздухе под воздействием газов. Если положить его над отверстием, он притянется.

Масляный насос.

При повышенных картерных газах, как я говорил выше, образуется нагар, который всасывается масляным насосом. А так как нагар содержит твердые частицы сажи, то точно изготовленная гладкая поверхность зубьев шестерен насоса и внутренние стенки корпуса быстро изнашиваются и насос теряет способность поддерживать нужное давление даже после замены масла. А если происходит задир вкладышей, то стружка попадая в насос, способна не только полностью испортить поверхность зубьев, но и ввести его в»клин», что как правило ведет к обрыву нижней цепи.

Как видим, повышенные картерные газы — очень серьезная причина, требующая повышенного внимания и принятия незамедлительных мер.

Каким должно быть давление картерных газов?

Казалось бы, прорыв газов из камеры сгорания в картер неизбежно. Однако, при полностью исправном двигателе он настолько мал, что успевает беспрепятственно выводиться всасыванием впускной магистрали и его давление составляет 0-10 Па.

С увеличением износа поршневых колец и цилиндро-поршневой группы (ЦПГ) в целом, количество картерных газов увеличивается и соответственно их давление растет.

Какое же давление всё таки должно быть, спросите вы?

Этот вопрос не имеет точного ответа.

По мере его плавного увеличения, плавно увеличивается и риск последствий. Однако есть рекомендуемая допустимая величина, при достижении которой необходимо уже принимать меры по устранению. Так например, фирма GARRETT, выпускающая турбокомпрессоры запрещает установку турбин на двигатель, если его картерные газы выше 100 Па.

Как замерить давление картерных газов?

В наше трудное время, когда хороших грамотных мотористов найти очень трудно, да к тому-же каждый ремонтник стремится не к качеству выполнения работ, а к «отъему денег» и скорейшему выпроваживанию автомобиля, многие работы приходится выполнять самостоятельно. Чтобы уже знать, что сделано как — «для себя». Однако далеко не все понимают то, что делают и часто результат получается обратный.

И так. Как же замерить давление картерных газов?

Автомобилисты любители по разному приспосабливаются производя замеры различными приборами, косвенно и экспериментально определяя значения, превышение которых принимают за повышенные газы. Как правило это расход газов, объем которых измеряют газовым счетчиком, воздушным шариком, пакетом, презервативом и т.д. Я не буду здесь рассматривать эти методы, т.к. на них нет никаких данных. И это всё же не давление, а расход. Ну согласитесь, мы же не ставим вместо расходомера (ДМРВ) на всасе воздуха — манометр.

Здесь мы рассмотрим корректный способ измерения давления. Причем это довольно точный метод не требующий поверки прибора. Но обычные манометры нам не подходят. Нам нужен точный прибор на очень небольшое давление. И таким прибором может быть дифференциальный водяной манометр перепада давления. Это сложно звучит, но на самом деле он очень простой. И так:

УСТРОЙСТВО.

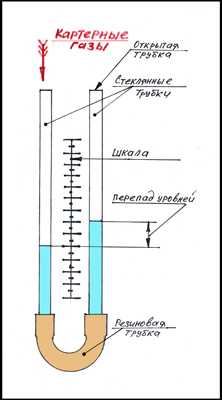

Прибор представляет из себя два сообщающихся сосуда заполненных водой.

Если быть точнее, то — две стеклянные или пластмассовые ПРОЗРАЧНЫЕ трубки, примерно 10 мм диаметром, устанавливаются параллельно друг-другу в вертикальном положении на небольшом расстоянии, так, чтобы между ними поместилась линейка с миллиметровой шкалой и нулем в середине шкалы.

В одну стеклянную трубку прибора герметично вставляют гибкую трубку.

Гибкую трубку прибора соединяют с трубкой для масляного щупа двигателя. Щуп при этом вынут.

Вторая трубка открыта и сообщается с атмосферой.

В прибор наливают подкрашенную воду до середины так, чтобы уровень сравнялся с нулем шкалы линейки.

U — образный дифманометр (более подробно устройство и работу U-образного дифманометра можно узнать посмотрев видео)

Какие внутренние и внешние факторы влияют на износ вентиляции

Забитые шланги становятся причиной выдавливания сальников. За счет повышенного давления, масло протекает сквозь уплотнения коленчатого вала и клапанной крышки. Возможно вылетание щупов.

Изношенная вентиляционная система

Когда повреждены шланги, может засасываться воздух. Это приводит к снижению динамических характеристик. Клапан отправляет газы к двигателю, а нагар вместе с маслом засоряет дроссельную заслонку. При ремонте нельзя убирать кронштейны, за счет них шланг фиксируется под наклоном. Иначе конденсат, образующийся зимой, не сможет стекать, а заморозится и забьет магистраль.

Проверка с помощью манометра

Манометр позволяет произвести точные измерения давления. При нормальной работе вентиляции показатели составляют 8.000 Па. Предварительно нужно проверить чистоту патрубка сапуна и уровень моторного масла

Важно использовать измерительный прибор, подходящий по диаметру и предельным показателям

Перед проверкой картерных газов на бензиновом моторе с закрытой вентиляцией отсоединяется патрубок на сапуне. Впускной коллектор закрывается заглушкой. Измерительный прибор подсоединяется к трубке. ДВС запускается и работает при номинальной нагрузке. После выравнивания показателей они фиксируются и сравниваются с установленными.

Почему вентиляция выходит из строя

Вентилирование картера снижает содержание опасных веществ в выхлопе, количество примесей в смазке, обеспечивает стабильность оборотов ДВС в процессе прогрева. Это положительно отражается на общей работе силового агрегата. Обычно проблемы в функционировании узла возникают из-за плохой проводимости или разгерметизации

Среди распространенных причин неисправности внимание стоит уделить:

• механическим повреждениям патрубков;
• порванной мембране внутри клапана PCV;
• забитым шлангам вентиляционной системы;
• нагару на стенках и грязи внутри клапана;
• износу поршневых колец.

Даже маслоотделитель не способен полностью предотвратить загрязнение воздуховодов и элементов впуска, что вызывает перебои в функционировании двигателя. Часто в бензиновом автомобильном моторе налет скапливается в дроссельных заслонках и регуляторе холостых оборотов, оборудованных специальными каналами, выполняющими вытяжные функции.

Что делать, если топливо в масле

Проблема достаточно серьёзная и требует обращения на специализированный дизельный сервис. Только там смогут квалифицированно и с использованием нужного оборудования проверить наличие трещин, нарушенных уплотнений, дефектных форсунок.

Тем более найти проблему в ТНВД – самом дорогом узле всей топливной аппаратуры. Хотя современные форсунки по этому показателю уже составляют конкуренцию.

Трещины и неплотности проверяются методом опрессовки – подачи сжатого воздуха под высоким давлением в проверяемую полость, все каналы которой заглушены.

Подозрительные места тестируются тем же дизтопливом. Разобраться в сплетениях магистралей и уплотнений способен только квалифицированный мастер. Как и обнаружить истинные причины утечек.

Например, распространённый случай потери герметичности корпусами насос-форсунок, где расположено несколько резиновых уплотнений, по неопытности диагностируют как необходимость замены этих колец. Хотя на самом деле речь идёт о деформации посадочных гнёзд, их надо восстанавливать, а замена резинок не поможет или сработает на очень короткое время.

Даже частота проявлений типовых неисправностей на конкретных двигателях укажет опытному мастеру на причину сразу, без долгих поисков и бесполезных замен со сложными процедурами демонтажа.

Дизель – мотор непростой в диагностике и ремонте, поэтому не стоит его добивать самостоятельным вмешательством.

Система рециркуляции картерных газов

Куда же деваются прорвавшиеся газовая смесь? Как правило, по различных каналам (например, там где ходит цепь) они поднимаются наверх в клапанную крышку (могут прямо из картера по шлангам подниматься вверх). И вот тут начинается самое интересное, а именно устройство рециркуляции картерных газов, их можно разделить от условно «старого», до прогрессивно «нового».

Старое устройство. Здесь все было просто «как барабан», из картера двигателя выходила специальная «трубочка» (шланг) иногда даже была просто коробочка на блоках, которая просто соединялась с атмосферой, да – да, они просто выходили в атмосферу. Тогда всем было абсолютно «по боку» на окружающую среду, в машинах не было никаких систем экологии (типа катализаторов и т.д.). Стояли специальные «маслоуловители» (иногда просто лабиринт из мелких каналов, иногда металлическая сетка), которые задерживали масляный туман и возвращали его в виде масла обратно в двигатель.

Первые системы рециркуляции. НО затем народ задумался — что это не правильно и нужно как-то это дело (хотя бы минимально) фильтровать. Поэтому на первых, карбюраторных, для примера ВАЗ 2101 – 2103, картерные газы поднимались по шлангу вверх и выходили к воздушному фильтру карбюратора. Водители той эпохи, помнят круглый воздушный фильтр, который не давал пыли и грязи пройти в карбюратор, все это закрывалось в круглый металлический корпус и закрывалось крышкой.

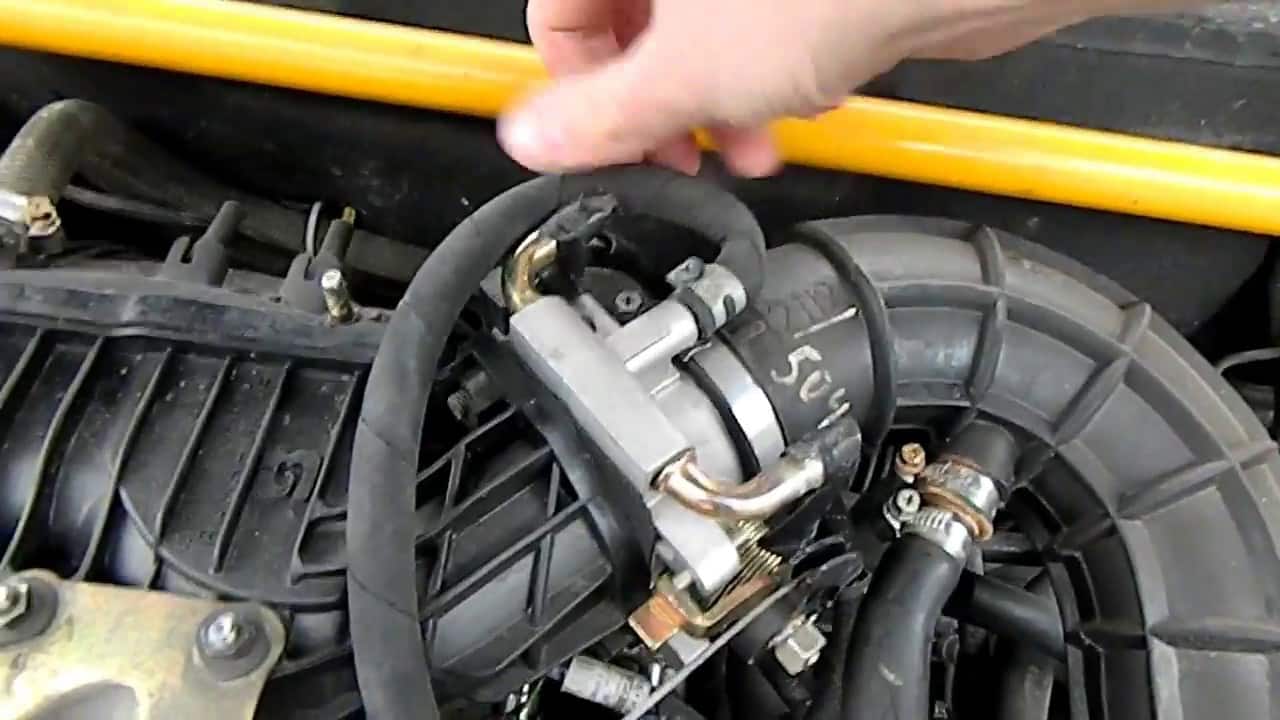

Инжекторные системы рециркуляции первого поколения. Здесь устройство немного другое, потому что и сама система сильно отличается от карбюраторной. Здесь из клапанной крышки (либо из двигателя), выходил специальный патрубок (сопун), за ним устанавливался маслоуловитель (обычно внутри), к нему присоединялся шланг с одной стороны, который перед дроссельной заслонкой с другой стороны врезался в магистраль подачи воздуха (например, на наших ВАЗ 2110, 2111, 2112 и т.д.)

По сути все тоже самое, эти газы засасывались вместе с новым воздухом и попадали внутрь двигателя.

Единственной проблемой было то, что дроссельная заслонка, относительно быстро загрязнялась потому, как эта газовая смесь несет немного масляного тумана, поэтому каждые 50 – 60 000 км было желательно ее чистить.

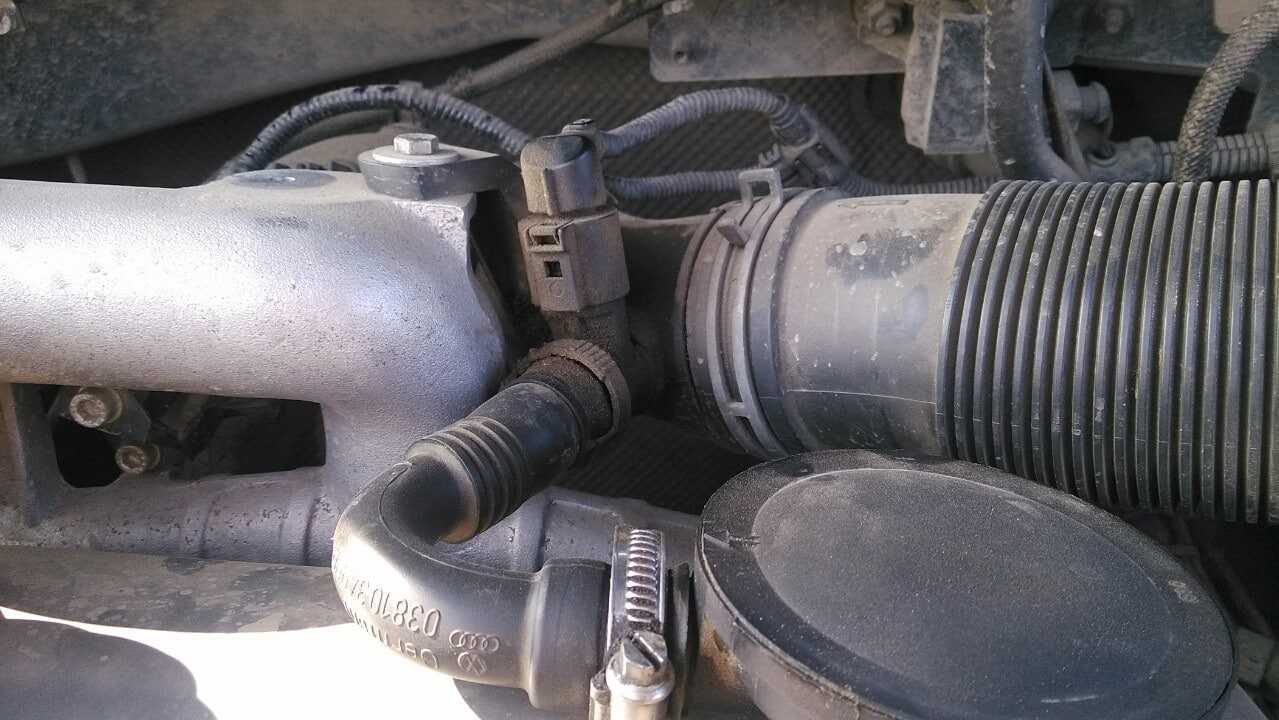

Современные системы рециркуляции. Сейчас системы более продвинутые, здесь картерные газы также поднимаются по специальным каналам, либо из головки блока, либо из самого блока двигателя. И через специальные клапана (например клапан рециркуляции), заходят во впускной коллектор или канал подачи воздуха. Однако сейчас подача идет, почти всегда, после дроссельной заслонки

Резиновая перчатка для проверки вентиляции

Это простой подручный способ проверки. При заглушенном двигателе извлекается щуп контроля уровня масла. Перчатка или шарик закрепляется с помощью изоленты на патрубке над отверстием. Силовой агрегат запускается на холостом ходу. О состоянии вентиляции можно судить по ряду признаков:

1. Если во время работы ДВС на холостых оборотах объем резины слегка увеличился и удерживает форму, значит система исправна.
2. Если в течение 3-5 минут наблюдается чрезмерное надутие или отсутствие увеличения объема – это указывает на сильное засорение или слабую работу вентиляции.
3. Если перчатка при наличии заглушек не надувается, потребуется разборка вентиляции для осмотра каждого элемента по отдельности.

Для проверки работоспособности клапана при запущенном моторе нужно сильно зажать трубку. На исправное состояние детали указывает характерный щелчок. Также диагностику можно выполнить с помощью листка бумаги, который парит при незначительном удалении от горловины и прилипает при приближении к отверстию.

Устройство системы

Теперь предлагаю поговорить насчет этого более подробно, начнем с устройства

Итак, все знают, что у любого двигателя внутреннего сгорания есть всего 4 основных такта:

• Впуск – открываются впускные клапана, поршень идет вниз, создается (разряженная атмосфера во впускном коллекторе), засасывается воздушно-топливная смесь
• Сжатие – поршень идет наверх, сжимая смесь
• Воспламенение – максимально сжатая смесь в ВМТ (верхняя мертвая точка), поджигается свечой зажигания, образуется «фронт пламени», который толкает поршень вниз
• Выход отработанных газов – открывается выпускной клапан, и отводятся отработанная газовая смесь (проталкиваются поршнем в глушитель).

Для многих здесь нет ничего нового, это обычный 4-тактный двигатель (точнее его схема работы).

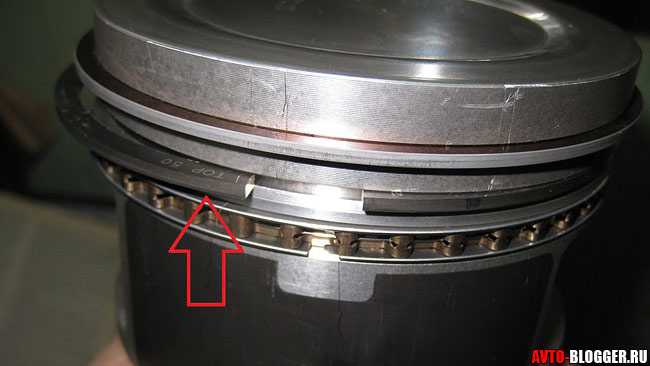

Однако стоит отметить, что чтобы ДВС работал, на поршнях есть так называемые кольца, обычно они делятся на два вида:

• Компрессионные. Те, которые держат компрессию (обычно их два), не дают газам пройти мимо поршня
• Маслосъёмные. Снимают излишки масла со стенок (зачастую оно одно, стоит внизу поршня), чтобы не допустить прорыв смазки в камеру сгорания.

И как я писал сверху, в картер проходит примерно 5 – 7% газов из камеры сгорания. Тут и воздушно-топливная смесь на такте сжатия + отработанные газы после воспламенения топлива (ведь давление при воспламенении огромно). НО если поршневая, сильно изношена, тогда прохождение может в разы увеличится.

Что такое клапан рециркуляции картерных газов?

Появился он только на современных системах, и это реально полезное изобретение.

Как я писал выше первые поколения инжекторных систем, у которых картерные газы поднимались перед дросселем бала далеко от совершенства. Почему? ДА просто потому что, и дроссель и датчики расходомера и температуры воздуха, постоянно загрязнялись, на них образовывались нагар, масляная пленка и т.д. Через определенный интервал все это приводило к нестабильной работе двигателя, их нужно было постоянно чистить.

Следующее поколение такой системы исправили много ошибок:

Во-первых, сейчас газы подводятся после дроссельной заслонки. Что снижает загрязнение, как самого дросселя, так и датчиков.

Во-вторых, разряжение впускного коллектора нивелируется клапаном рециркуляции картерных газов.

Именно клапан все это предотвращает. Немного об устройстве.

У клапана есть две камеры — низкого и высокого давления. Через обе камеры проходит шток, который с одной стороны крепится к мембране, с другой стороны запирает камеру низкого давления.

Камера высокого давления связана напрямую с картером двигателя (есть один канал). Когда картерные газы начинают повышать давление, тогда мембрана отгибается и открывает камеру низкого давления (открывается второй канал), по сути, открывается прямой доступ до впускного коллектора, который высасывает всю «отработку» из картера.

После того как давление ушло, упало в камере высокого давления, тогда мембрана возвращается на свое место, закрывая камеру низкого давления.

Таким образом, постоянно, поддерживается нужное давление в картере (чуть ниже 1 АТМ), во впускном коллекторе и т.д.

Конечно, понять, не так просто, но подробнее будет в видео.

Понятие картерных газов

При воспламенении топливного-воздушного заряда происходит резкое увеличение объема газов в цилиндрах, что приводит поршни, соединенные с коленчатым валом в движение. Частично продукты сгорания из-за неплотности прилегания колец к цилиндрической поверхности попадают в картер, перемешиваясь со смазкой, нагнетая давление, что в совокупности разрушает уплотнители на коленвале и поддоне.

Периодичность тактов воспламенения топлива в цилиндрах приводит к непрерывному нагнетанию в поддоне новой порции газов. При перебоях в работе вентиляции картера продукты сгорания выдавливают сальник коленвала или выбивают щуп измерения уровня масла, что негативно отражается на функционировании и состоянии бензинового ДВС.

Неисправности клапана, двигателя

Этот узел может нам о многом говорить в частности о неисправности двигателя или клапана рециркуляции. Тема это обширная, поэтому укажу лишь пару важных моментов.

Когда неисправен клапан:

• Когда его «клинит», и он всегда открыт – то есть выпускной коллектор, вытягивает газы из картера (проявляется разряжение). У вас будет постоянно обедненная смесь, могут появляться ошибки Check Engine, машина будет работать не стабильно (плавать обороты, падать тяга). Если попробовать открутить крышку головки блока на работающем двигателе, снять ее будет сложно, ее как будто будет что-то затягивать
• Когда его «клинит», и он всегда закрыт – тогда отработка не будет уходить во впуск, внутри будет создаваться избыточное давление. Скорее всего, будет выбивать масляный щуп, крышку головки блока и выкидывать масло.

Когда неисправен двигатель:

Основная причина тут одна, это износ поршневой группы, например колец, стенок блока цилиндров.

При запущенном ДВС, если открутить крышку блока цилиндров, газы будут просто вырываться из горловины. Крышку просто будет выбивать, также может выплескиваться масло, причем обильно каплями, и идти синеватого цвета дым.

Вот такая огромная статья получилась, сейчас подробное видео, смотрим.

НА этом заканчиваю, думаю, моя статья и мое видео были вам полезны. Искренне ваш АВТОБЛОГГЕР.
