Дизельный двигатель камаз 740

Какое направление выбрать?

На Камазе необходимо вращать зажигание вперед, чтобы запустить двигатель. Вращение вперед активирует систему впрыска топлива и инициирует процесс сгорания в цилиндрах двигателя, который позволяет автомобилю завестись.

Назад на Камазе вращать зажигание не стоит, так как это может привести к неправильному запуску двигателя. Вращение в обратную сторону может вызвать условия, которые не позволят двигателю корректно запуститься или даже повредить его.

Поэтому всегда вращайте зажигание на Камазе вперед, следуя инструкциям производителя и не отклоняясь от них. Это обеспечит надежную работу вашего автомобиля.

Клапана, их назначение, работа 4-тактного двигателя

Клапан двигателя одновременно является и деталью, и последним звеном механизма газораспределения. Он представляет собой подпружиненный элемент, в состоянии покоя перекрывающим впускное либо выпускное отверстие. При проворачивании распредвала находящийся на нем кулачок давит на клапан и опускает его, открывая тем самым соответствующее отверстие

На каждом цилиндре устанавливается не менее двух клапанов. В более дорогих моделях двигателей их ставится четыре. Количество клапанов в большинстве случаев четное, их назначение – открытие различных групп отверстий: одни предназначены для впускных, вторые – для выпускных.

Клапаны выпускные работают по тому же принципу, но выполняют иную функцию. Они предназначены для удаления выхлопных газов в выпускной коллектор.
Цикл работы 4 цилиндрового двигателя представляет собой последовательность из четырех процессов, называемых «рабочим циклом». Рассмотрим его на примере бензинового четырехтактного ДВС, устанавливаемого в большинстве легковых автомобилей.

1.    Впуск.

В камере сгорания начинается преобразование энергии и первый этап – реакция горения топливовоздушной смеси. Поршень при этом из верхней мертвой точки перемещается вниз, возникает разрежение и происходит впуск горючего. В это время впускной клапан открыт, выпускной находится в закрытом положении. В инжекторных двигателях подача топлива осуществляется форсункой.

2.    Сжатие.

После того, как камера сгорания заполнилась смесью паров бензина и воздуха, при вращательных движениях коленвала поршень переходит в нижнюю позицию. Впускной клапан постепенно закрывается, а выпускной – по-прежнему закрыт.

3.    Рабочий ход.

Третий этап рабочего цикла – самый важный. Именно на нем энергия сгорающего топлива переходит в механическую, приводящую в движение коленвал.

При перемещении поршня вниз газы интенсивно расширяются, высвобождая энергию. На данном этапе коленвалупередается разгонное ускорение. На всех других тактах цикла двигатель только получает энергию от коленвала, не вырабатывая ее.

4.    Выпуск.

Это последний такт рабочего цикла. На нем газы, совершившие полезную работу, выпускаются из цилиндра, высвобождая место для поступления следующей порции топливовоздушной смеси.

На этом этапе газы находятся под давлением, значительно превышающем атмосферное. Коленчатый вал через шатун передвигает поршень к верхней мертвой точке. Выпускной клапан открывается, газы выталкиваются наружу через выхлопную систему.

Рабочий цикл дизельных двигателей несколько отличается от бензиновых. На впуске всасывается лишь воздух, а горючее в камеру сгорания впрыскивается топливным насосом уже после сжатия воздушной массы. Воспламенение дизтоплива происходит при контакте с сжатым воздухом.

Установка ВМТ первого цилиндра в момент сжатия

Регулировку желательно проводить вдвоём с напарником, так как проворачивать коленчатый вал необходимо снизу автомобиля и желательно использовать при этом смотровую яму. В картере маховика имеется специальное окно, а на самом маховике отверстия. Если через смотровое окно вставить в эти отверстия прут соответствующего диаметра, то при его помощи маховик легко проворачивается на длину технологического окна, когда прут упрётся в одну сторону окна с другой появиться другое отверстие, и переставив в него прут мы сможем продолжить вращение маховика. Маховик необходимо вращать по ходу вращения коленчатого вала, как он вращается при работающем двигателе. На картере маховика сверху имеется стопор. А на маховике углубление, когда стопор войдет в это углубление маховик примет положение, соответствующее положению поршня первого цилиндра в ВМТ.

Но нам необходимо подвести поршень в ВМТ в момент сжатия топлива в первом цилиндре. Поэтому ориентируемся по метке расположенной на топливном насосе высокого давления (ТНВД). Как только метка на ТНВД установилась на момент впрыска топлива в первом цилиндре, только тогда застопоренный маховик принимает правильное положение.

Установка сцепления

Сцепление перед установкой на маховик тщательно обдувается сжатым воздухом. При установке сцепления на маховик ведомые диски центрируются относительно оси коленчатого вала с помощью шлицевой оправки.

Средний ведущий диск в сборе и нажимной диск с кожухом в сборе устанавливаются на маховике двигателя без дополнительной подгонки, причем средний ведущий диск должен перемещаться в пазах маховика под давлением отжимных рычагов. При установке среднего ведущего диска поверхности концов отжимных рычагов смазываются смазкой № 158.

Затяжка болтов крепления нажимного диска сцепления с кожухом в сборе к маховику производится равномерно без перекосов. Окончательно болты затягиваются моментом 55—63 Н*м.

Собранный двигатель окрашивается алюминиевой нитроглифталевой эмалью НЦ МРТУ-10-895-69 без грунта. Стартер, генератор, масляные фильтры, воздушный фильтр и крыльчатка вентилятора окрашиваются в черный цвет эмалью НЦ-184.

Преимущества и недостатки вращения зажигания вперед и назад

Вращение зажигания двигателя вперед или назад имеет свои преимущества и недостатки, которые могут повлиять на работу автомобиля, в том числе на его мощность, топливную экономичность и низкий уровень выбросов.

Вращение зажигания вперед

• Преимущества:
  • Увеличение мощности двигателя;
  • Улучшение топливной экономичности;
  • Улучшение динамики и отзывчивости двигателя;
  • Снижение уровня выбросов вредных веществ.
• Недостатки:
  • Возможность перегрева двигателя при неправильной настройке зажигания;
  • Увеличение нагрузки на некоторые детали двигателя.

Вращение зажигания назад

• Преимущества:
  • Улучшение стартовых характеристик двигателя при низких температурах;
  • Снижение нагрузки на некоторые детали двигателя;
  • Улучшение экологических характеристик двигателя.
• Недостатки:
  • Ухудшение динамики и отзывчивости двигателя;
  • Увеличение расхода топлива;
  • Увеличение выбросов вредных веществ.

Правильный выбор направления вращения зажигания зависит от конкретных условий эксплуатации автомобиля, производителя двигателя и рекомендаций специалистов.

Сборка и установка масляного насоса и поддона картера

Масляный насос перед установкой на двигатель собирается с ведомой шестерней привода масляного насоса, с всасывающей трубкой и трубкой клапана системы смазки. Затяжка болтов фланцев трубок масляного насоса и болтов крепления масляного насоса производится в два приема (момент затяжки 50—60 Н*м).

После установки масляного насоса нижняя часть картера закрывается поддоном.

Установка передней крышки блока цилиндров, коллекторов и трубопроводов.

Передняя крышка блока цилиндров устанавливается на блок в сборе с гидромуфтой привода вентилятора и шкивом привода генератора. Перед этим на коленчатый вал надевается полумуфта мощности и шайба носка коленчатого вала. В полумуфту отбора мощности вводится вал привода гидромуфты. Затяжка болтов крышки производится моментом затяжки 50—60 Н*м.

Впускные и выпускные коллекторы и водяные трубы системы охлаждения перед установкой на двигатель тщательно обдуваются сжатым воздухом. Затяжка болтов их крепления производится последовательно в 2 приема (предварительная и окончательная).

Сборка коленчатого вала и установка его в блок цилиндров

Коленчатый вал перед сборкой обдувается сжатым воздухом.

Сборка коленчатого вала производится в следующей последовательности. В полости масляных каналов шеек устанавливаются втулки центробежной очистки масла. Сверху каналы запрессовываются заглушками. После этого на коленчатый вал напрессовываются шестерни и противовесы. На носок коленчатого вала устанавливаются шестерня привода масляного насоса и передний выносной противовес, на хвостовике — распределительная шестерня в сборе с маслоотражателем и задний выносной противовес. Шестерни и противовесы на коленчатый вал напрессовываются при сборке. Перед напрессовкой они нагреваются до температуры 105 °С. Напрессовка шестерни производится до упора ее в буртик вала. Собранный коленчатый вал показан на рис. 63.

Коленчатый вал перед установкой в блок цилиндров балансируется динамически относительно оси крайних коренных шеек на балансировочной машине. Перед балансировкой на каждую шейку устанавливается груз массой (8525±1) г. Центры тяжести грузов должны совпадать с осями шатунных шеек. Допустимая несбалансированность не должна превышать 80 г. Дисбаланс устраняется удалением металла сверлением в противовесах, изготовленных за одно целое с валом.

Непосредственно перед установкой коленчатого вала в блок рабочая поверхность вкладышей коренных подшипников и коренные шейки вала смазываются чистым дизельным маслом. Размеры вкладышей коренных подшипников должны соответствовать размерам шеек коленчатого вала и гнездам в блоке цилиндров. Упорные полукольца вала устанавливаются в выточку последней коренной опоры так, чтобы стороны с канавками прилегали к упорным торцам вала. Болты крепления крышек коренных подшипников предварительно затягиваются со стороны правого, а затем со стороны левого рядов цилиндров с моментом затяжки 90— 120 Н*м, а затем окончательно — с моментом затяжки 210— 235 Н*м.

Контроль затяжки шатунных болтов осуществляется по их удлинению. Удлинение шатунных болтов после затяжки подшипников должно быть 0,25—0,27 мм.

Рис. 63. Коленчатый вал в сборе:

1 — передний торец коленчатого вала; 2 — шпонка; 3,6 — противовесы; 4 — шестерня привода масляного насоса; 5 — заглушка; 7 — распределительная шестерня; 8 — маслоотражатель; 9 — установочный штифт; 10 — шпонка

При правильной сборке подшипников коленчатый вал должен свободно проворачиваться от усилия руки, приложенного к установочным штифтам маховика. Осевой зазор в упорном подшипнике должен быть 0,05—0,20 мм.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Устройство эксплуатация камаз 4310

Публикация:

   Принцип работы четырехтактного дизеля Камаз 4310

Читать далее:

   Назначение и общее устройство кривошипно-шатунного механизма Камаз 4310

Принцип работы четырехтактного дизеля Камаз 4310

Рабочий цикл четырехтактного дизеля состоит из четырех повторяющихся тактов: впуска, сжатия, рабочего хода и выпуска.

В цилиндр дизеля поступает чистый воздух. Воздух сжимается с высокой степенью сжатия, вследствие чего значительно повышаются его давление и температура. В конце сжатия в нагретый воздух из форсунки впрыскивается мелкораспыленное топливо, воспламеняющееся от соприкосновения с горячим воздухом. Поэтому дизель иногда называют двигателем с воспламенением от сжатия. Рабочая смесь в этом двигателе образуется при впрыскивании топлива в цилиндр.

Рассмотрим подробнее протекание рабочего цикла четырехтактного дизеля.

Дополнительные материалы по теме:

Первый такт — впуск. При движении поршня от верхней мертвой точки (ВМТ) к нижней мертвой точке (НМТ) в цилиндре создается разрежение. Впускной клапан открывается, и цилиндр наполняется воздухом, который предварительно проходит через воздухоочиститель. В цилиндре воздух смешивается с небольшим количеством оставшихся отработавших газов. Давление воздуха в цилиндре в такте впуска составляет 80…90 кПа (0,8…0,9 кгс/см2), а температура достигает 50…80 °С.

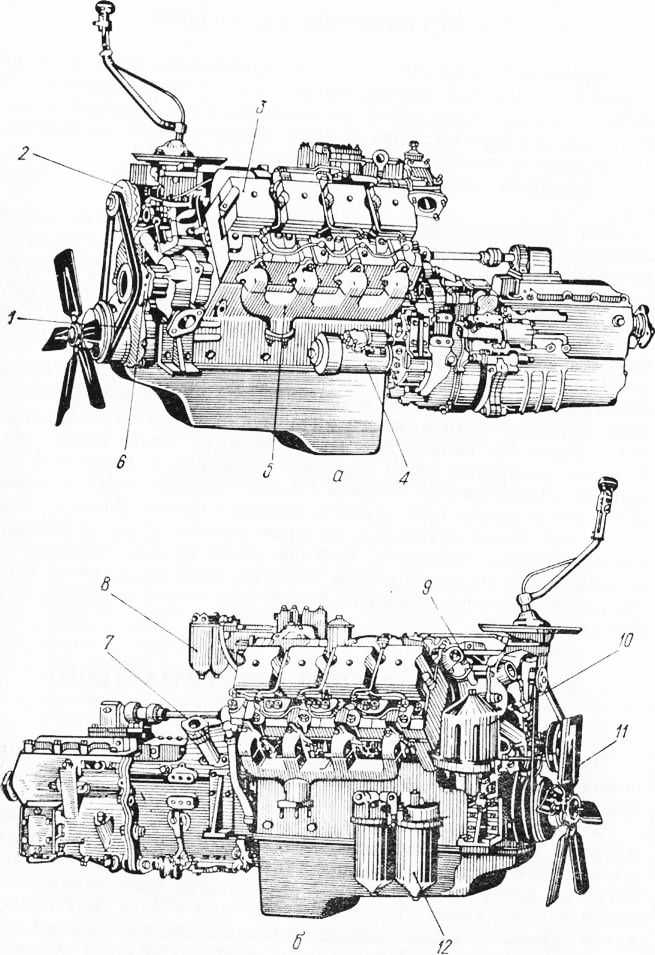

Рис. 8. Двигатель КамАЗ-740:

а — вид слева; б — вид справа

Рис. 9. Поперечный разрез двигателя КамАЗ-740:
1 — фильтр очистки масла; 2 — маслозаливная горловина; 3 — указатель уровня масла в картере двигателя; 4 — фильтр центробежной очистки масла; 5 — коробка термостатов; б — передний рым-болт; 7 — компрессор; 8 — насос гидроусилителя рулевого управления; 9 — задний рым-болт; 10 — факельная свеча; 11 — левая водяная труба; 12 — левый впускной коллектор; 13 — форсунка; 14 — скоба крепления форсунки; 15 — патрубок выпускного коллектора; 16 — выпускной коллектор

Второй такт — сжатие. Поршень движется от НМТ к ВМТ, впускной и выпускной клапаны закрыты. Объем воздуха уменьшается, а его давление и температура увеличиваются. В конце сжатия давление воздуха внутри цилиндра повышается до 3,4… 3,6 МПа (34…36 кгс/см2), а температура до 600…700 °С. Для надежной работы двигателя температура сжатого воздуха в цилиндре должна быть значительно выше температуры самовоспламенения топлива.

Третий такт — рабочий ход. Оба клапана закрыты При подходе поршня к ВМТ в сильно нагретый и сжатый воздух из форсунки впрыскивается мелкораспыленное топливо под давлением 20…22,7 МПа (200…227 кгс/см2), создаваемым топливным насосом. Топливо перемешивается с воздухом, нагревается, испаряется и воспламеняется. Часть топлива сгорает при движении поршня к ВМТ, т. е. в конце такта сжатия, а другая часть— при движении поршня вниз в начале рабочего хода. Образующиеся при сгорании топлива газы увеличивают внутри цилиндра двигателя давление до 6…8 МПа (60…80 кгс/см2) и температуру до 1800…2000 °С. Горячие газы расширяются и давят на поршень, который перемещается от ВМТ к НМТ, совершая работу.

Четвертый такт — выпуск. Поршень перемещается от НМТ к ВМТ и через открытый выпускной клапан вытесняет отработавшие газы из цилиндра. Давление и температура в конце выпуска равны соответственно 110… 120 кПа (1,1…1,2 кгс/см2) и 600… 700 °С.

Рекламные предложения:

Читать далее: Назначение и общее устройство кривошипно-шатунного механизма Камаз 4310

Категория: —
Устройство эксплуатация камаз 4310

Как снять ТНВД

1. отсоединить тросики ручного управления рычагом остановки двигателя и рычагом управления регулятором,
2. снимите тягу управления подачей топлива,
3. отсоедините все трубопроводы подвода топлива к насосу, отводящий и дренажный трубопроводы и трубопровод от фильтра тонкой очистки топлива,
4. отсоедините трубку для подвода масла к насосу и, масло отводящую трубку,
5. выкрутите стяжной болт переднего фланца ведущей полумуфты и два болта ведомой полумуфты (для того, чтобы выкручивать болты было удобно нужно провернуть коленвал через люк картера сцепления),
6. отсоедините топливопроводы факельных свечей,
7. снимите топливопроводы высокого давления,
8. отсоедините трубку, которая подводит воздух к рабочему цилиндру вспомогательного тормоза,
9. открутите четыре болта, которые крепят ТНВД,
10. снимите собственно сам насос.

Система охлаждения двигателя КамАЗ 740

Охлаждение представлено в виде закрытой системы с жидким охладителем и принудительной циркуляцией.

В принципе, схема работы этой системы ничем не отличается от привычной для всех марок автомобилей. Если есть схема двигателя КамАЗ 740, то там можно посмотреть более подробно.

ОЖ циркулирует под воздействием центробежного насоса. Сначала антифриз попадает в полость левого ряда цилиндров, далее через трубку – в правую полость. Затем смесь омывает гильзы цилиндров, а затем через отверстия – полость ГБЦ.

Дальше горячий охладитель поступает в термостаты, а затем либо в радиатор, либо в водяной насос. Температурные режимы регулируются посредством термостатов и гидромуфт.

Расположение цилиндров двигателя Камаз 740

V образный двигатель часть2

1. (Камаз 740) Система питания дизеля

Регулировка клапанов КАМАЗ — Новый Метод

https://youtube.com/watch?v=xazsG2SKmgs

V восемь поднимет настроение KAMAZ

Снятие головок камаз.

Регулировка клапанов 6-цилиндрового рядного двигателя

Камаз 740-62. Установка ГБЦ. Регулировка клапанов.

Замена маслосьемных колпочков на автомобиле камаз

КАМАЗ ДВИГАТЕЛЬ КАМАЗ 740 ОБЗОР

Новый двигатель КамАЗ-7403.10-260, Новый двигатель БТР, Двигатель КАМАЗ 7403

https://youtube.com/watch?v=BJrA0_xB5-g

Также смотрите:

• Кран 25 тонн на КАМАЗе
• Внутренние размеры кузова Камаз 65117
• Кто ищет Камаз самосвал
• Ключи инструменты Камаз
• Электропроводка Камаз тягача
• Камаз перевозка нефтепродуктов автомобиль на службе
• Вязкая муфта Камаз принцип работы
• Регулировка схождение КАМАЗ видео
• Диск колеса Камаз 55102
• Где найти номер шасси на КАМАЗе
• Ремонт форсунок Камаз 5320
• КАМАЗ самосвал для euro truck simulator 2
• Ищу работу на КАМАЗе манипуляторе
• Строение пгу Камаз
• Назначение реле и предохранителей Камаз

Масляная система двигателя камаз

Смазочная система двигателя КАМАЗ-740 1. Изучите по плакату и на двигателе компоновку и работу смазочной системы. По плакату изучите схему смазывания двигателя.

2. Система смазки (рис. 2.25) двигателя смешанная, с мокрым картером. Масло под давлением подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала, втулкам коромысел, топливному насосу высокого давления, компрессору. Предусмотрена пульсирующая подача масла к сферическим опорам штанг и толкателей.

Из поддона 14 масло через маслоприемник засасывается в секции 9 и 10 масляного насоса. Через канал в правой стенке блока цилиндров масло из секции 9 поступает в корпус полнопоточного фильтра 7, где оно очищается, проходя через два фильтрующих элемента. Из фильтра масло поступает в главную масляную магистраль 6, расположенную в правой стенке картера блока цилиндров. Из главной масляной магистрали масло по каналам в перегородках блока цилиндров поступает к коренным подшипникам коленчатого вала, подшипникам распределительного вала, втулкам коромысел и по каналу в штангах клапанов к толкателям. К шатунным подшипникам коленчатого вала масло подается по каналам в коленчатом валу от ближайшей коренной шейки. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках поршня и в верхней головке шатуна.

Из канала в задней стенке блока цилиндров масло поступает по трубке для смазки подшипников компрессора 19. Из канала в передней стенке блока цилиндров производится отбор масла для

смазки подшипников топливного насоса 18 высокого давления. Из главной масляной магистрали масло под давлением подается к термосиловому датчику 16, который расположен в переднем тор-це блока цилиндров и управляет работой гидромуфты 15 привода вентилятора в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя. Остальные детали и узлы двигателя смазываются разбрызгиванием и масляным туманом.

Масло из радиаторной секции 10 поступает к фильтру 1 центробежной очистки, затем в радиатор 12, а из него сливается в поддон 14. При закрытии крана 2 масло из центрифуги сливается в поддон двигателя через сливной клапан 4.

Предохранительный клапан 12, встроенный в корпус радиаторной секции, отрегулирован на давление 8.8,5 кгс/см и перепускает масло из нагнетающей во всасывающую полость.

Предохранительный клапан 9, встроенный одновременно в корпус 6 радиаторной и корпус 2 нагнетающей секций, отрегулирован на давление 8.8,5 кгс/см и также перепускает масло из нагнетающей во всасывающую полость.

Масляный насос крепится к передней перегородке нижней плоскости блока цилиндров и приводится во вращение от шестерни коленчатого вала.

Поддон картера прикреплен к блоку цилиндров болтами с пружинными шайбами. Между поддоном и блоком установлена резинопробковая прокладка толщиной 2,5 мм, обеспечивающая герметичность соединения. Масло заливается через горловину, установленную в задней части блока с правой стороны. Количество масла в поддоне замеряется указателем уровня масла, на стержне которого нанесены метки «В» и «Н».

Полнопоточный фильтр (рис. 2.27) очистки масла прикреплен тремя болтами к правой стенке блока цилиндров.

При увеличении сопротивления фильтра (при низкой температуре масла или засорении фильтрующих элементов) масло поступает в главную магистраль, минуя фильтрующие элементы, через перепускной клапан. Клапан открывается, когда разность давлений до и после фильтрующих элементов достигает 2,5.3 кгс/см2.

Нагнетаемое радиаторной секцией масло по каналу в корпусе 6 подается к соплу в оси 9 ротора. Ротор 8 приводится во вращение турбиной, на лопатки которой воздействует масло, поступающее под давлением из сопла. Турбина расположена в расточке нижней части ротора.

Ротор вращается на упорном подшипнике, который устанавливается между упорной шайбой и распорной втулкой ротора, и закрепляется гайками. При выбросе масла из сопла оси 9 на лопатки турбины ротор приподнимается вверх и прижимает подшипник к упорной шайбе.

Колпак 5 ротора фиксируется штифтом в верхней части ротора и закрепляется гайкой 4. В выточке диска ротора установлено резиновое кольцо, уплотняющее колпак ротора.

Колпак 3 фильтра уплотняется в корпусе прокладкой и закрепляется на оси 9 гайкой 1. При снятии колпака 3 пластина 7 отжимается прижимами, при этом пальцы входят в отверстия диска ротора. Тем самым происходит стопорение ротора, что облегчает демонтаж колпака ротора для его очистки.

Как отрегулировать зазоры клапанов Камаз

Зазор в клапанном механизме должен гарантировать плотное прилегание клапа­на к седлу при удлинении стержня от на­гревания и в случае осадки головки в седле из-за изнашивания фасок.

Регулирование зазоров проводят на холодном двигателе не ранее чем через 30 мин после его остановки, при этом пода­чу топлива выключают, а автомобиль за­тормаживают стояночным тормозом.

Зазоры одновременно регулируют на двух головках попарно в порядке работы цилиндров двигателя.

Вначале коленчатый вал поворачивают до совпадения выемки на маховике.

Вначале коленчатый вал двигателя проворачивают и устанавли­вают его в положение, характеризующееся поворотом его по ходу вращения на 60° от­носительно начала впрыскивания топлива в первом цилиндре. В этом положении кла­паны регулируемых цилиндров (1 и 5) за­крыты (штанги свободно проворачивают­ся). Для регулирования клапанов, следую­щих по порядку работы цилиндров, прово­рачивают коленчатый вал по ходу враще­ния каждый раз на 180°. Порядок работы цилиндров 1—5—4—2—6—3—7—8. Если снизу крутить маховик за отверстия в маховике, то сначала крутим от ВМТ в сторону расположения аккумуляторов на два отверстия в маховике. Крутим маховик по часовой стрелке, если смотреть спереди двигателя (против часовой стрелке, если смотреть сзади двигателя). И регулируем зазоры в 1 и 5-ом цилиндрах. Затем через 6 отверстий в маховике следующие два цилиндра 4 и 2ой, и т д. Так как на маховике 12 равнорасположенных отверстия для прокрутки, то 6 отверстий, как раз соответствуют 180° поворота коленчатого вала.

Перед проверкой зазора следует подтя­нуть гайки крепления стоек коромысел и болты крепления головки; при этом, чтобы исключить возможную деформацию штанг, рекомендуется увеличить зазор, выворачи­вая регулировочные винты из коромысел.

Требуемый зазор устанавливаем щупом толщиной 0,30 мм для впускного и 0,40 мм для выпускного клапанов. Удерживая контргайку, поворачивают отверткой винт так, чтобы щуп с ощутимым усилием пере­мещался в зазоре. После этого, удерживая винт отверткой, затягивают контргайку, еще раз щупом проверяют зазор и, не вы­нимая его и поворачивая штангу, убежда­ются, что она вращается свободно.

Советы по замене направления вращения

При замене направления вращения зажигания на Камазе следует учитывать несколько важных моментов:

1. Поставьте автомобиль на нейтраль, выключите двигатель и снимите ключ из замка зажигания.
2. Проверьте инструкцию к автомобилю или обратитесь к профессионалам, чтобы узнать требования и рекомендации производителя по замене направления вращения.
3. Перед тем как начать, убедитесь, что у вас есть все необходимые инструменты и запчасти.
4. Будьте осторожны и аккуратны при работе с электрическими компонентами автомобиля. Проверьте, что ваш автомобиль отключен от источника питания, чтобы избежать возможных поражений электрическим током.
5. Следуйте указанным в инструкции производителя шагам по замене направления вращения. Обычно необходимо переустановить задний поврот, а также провести ряд других манипуляций;
6. Проверьте правильность установки нового направления вращения зажигания, протестируйте его перед использованием автомобиля.

В случае возникновения затруднений или если у вас есть сомнения, лучше обратиться к квалифицированным специалистам или сервисному центру для выполнения данной процедуры.

Виды моторов

Не смотря на один и тот же принцип работы модельный ряд двигателей камаз 740 претерпел значительные изменения. Были разработаны модели с большей или меньшей мощностью под разные автомобили, повышена надежность, максимальный пробег и снижены затраты топлива. Добавлены фильтра, которые сделали фактическую необходимость обслуживания чаще и позволили повысить экологический стандарт мотора.

моторы евро 0 с маркировкой 740.210 и 740.260

740.210	740.260
Мощность, кВт	154	191
Объем топлива, л	10,85	10,85
Объем масла, л.	26	28
Сжатие топлива	17	16,5
Масса, кг.	750	780
Удельный расход топлива	155	207

моторы евро 2 с маркировкой 740 31 240 и 740 30 260

740.31.240	740.30.260
Мощность, кВт	176	191
Объем топлива, л	10,85	10,85
Объем масла, л.	26	28
Сжатие топлива	16	16,5
Масса, кг.	760	885

моторы евро 2 с маркировкой 740 51 320 и 740 50 360

740.51.320	740.50.360
Мощность, кВт	176	191
Объем топлива, л	10,85	10,85
Объем масла, л.	26	28
Сжатие топлива	16	16,5
Масса, кг.	760	885
Удельный расход топлива	207	207

моторы евро 4 с маркировкой 740 70 и модификации

740.70._____
Мощность, кВт	280-440
Объем топлива, л	11,76
Объем масла, л.	28-32
Сжатие топлива	16,8
Масса, кг.	870

За время усовершенствования модельного ряда моторов была проведена колоссальная работа. Кроме соответствия экологическому стандарту Евро-4 в новых двигателях в несколько раз была увеличен срок службы, а также на 9% сокращен расход топлива, снижена естественная потеря масла.

Технические характеристики моторов класса Евро

Двигатель КамАЗ Евро 0 считают самым первым мотором семейства. Самый известный мотор серии 740. Он хороший и надёжный. Но его проблемой является несоответствие новейшим европейским стандартам.

Таблица КамАЗ двигатель Евро 0

Модель движка	740-210	740-260
Мощность двигателя, кВт (л. с.)	154(210)	191(260)
Частота вращения коленчатого вала	2600	2600
Максимальный крутящий момент, Нм(кГм)	667(68)	765(80)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
Степень сжатия топливной смеси	17	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения коленвала по ГОСТ 22836-77	правое	правое
Вес двигателя в комплектности (брутто) по ГОСТ 14846-81, кг	750	780
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	33 ЯЗДА	334 ЯЗДА
Форсунка движка	271	271
Давление начала впрыскивания, МПа	21,3-22,3	22,95-23,73 (234-242)

Более современные и доработанные двигатели Евро 2 КамАЗ. Первый двигатель КамАЗ 740 уступает мотору евро 2, в первую очередь, современностью исполнения узлов и агрегатов, а также другим европейским требованиям.

Всего выпущено 4 модели мотора класса Евро 2. Все они вместе с подробной технической характеристикой представлены ниже в таблицах.

Таблица Двигатель КамАЗ Евро 2. Часть 1

Модель движка	740.31-240	740.30-260
Мощность, кВт (л. с.)	176(240)	191(260)
Частота вращения коленчатого вала	2200	2200
Максимальный крутящий момент, Нм(кГм)	980(100)	1078(110)
Количество и расположение цилиндров	8, V-образное	8, V-образное
Диаметр цилиндра/ход поршня, мм	120/120	120/120
Рабочий объем двигателя, л	10.85	10.85
Степень сжатия камеры сгорания	16	16.5
Порядок работы цилиндров	1-5-4-2-6-3-7-8	1-5-4-2-6-3-7-8
Направление вращения по ГОСТ 22836-77	правое	правое
Масса мотора в комплектности (брутто) по ГОСТ 14846-81, кг	760	885
Заправочная емкость системы смазки, л	26	28
Емкость системы охлаждения (только мотор), л	18	18
Модель ТНВД	337-20 ЯЗДА	337-71 ЯЗДА
Форсунка движка	273-51	273-51
Давление начала впрыскивания, Мпа	21,3-22,5	21,4-22,4

Таблица Двигатель КамАЗ евро 2. Часть 2

МОТОР КамАЗ ЕВРО 3

Двигатели КамАЗ Евро 3 в основе являются переходным звеном от моторов Евро 2 и Евро 4, поэтому в статье их детальной характеристики не будет.

МОТОР КамАЗ ЕВРО 4

Таблица Двигатель КамАЗ Евро 4

СUMMINS (КАМЕНС) ДВИГАТЕЛЬ КамАЗ

Двигатели Каменс – зарубежные моторы, устанавливаемые на КамАЗы нашего производства. По мощностным характеристикам они приравниваются к Российским 740, не уступая последним ни в надёжности, ни в мощности.

На КамАЗе двигатели Каменс зарекомендовали себя как достойная, хоть и более дорогая альтернатива русскому мотору, легендарному 740-му.

Порядок регулировки клапанов КамАЗ 740

Правильная регулировка клапанов соответствует порядку движения их в двигателе. В большинстве моторов КамАЗ 740 проводится с интервалом в 60 градусов. Для этого нужно поворачивать ломик на 2 положения поршней. При этом происходит поворот коленчатого вала на 1 оборот, то есть на 180 градусов. В большинстве моделей регулировка происходит последовательно попарно в следующих цилиндрах:

1. первый и пятый;
2. второй и четвертый;
3. третий и шестой;
4. седьмой и восьмой.

Некоторые модели двигателей могут отличаться от стандартной схемы. Перед началом операции требуется посмотреть документацию к мотору, а именно схему последовательности регулировки для данной модели. Кроме последовательности клапанов в них указаны оптимальные зазоры и давление на гайки. В некоторых моторах вместо обычных для КамАЗа 0,3 и 0,4 мм. указаны величины в 0,25 и 0,35 мм. Кроме того, в документации указаны величины оптимальной затяжки винтов клапанов и креплений головок блоков цилиндров. Для разных моделей двигателя они отличаются в зависимости от массы и объема силового агрегата.

Попутно во время работы можно проверить состояние частей мотора, очистить внешние части и поддоны от загрязнений.

После проведения всех необходимых операций необходимо осуществить проверку фиксаторов. Далее следует обкатка машины. Проверяется шум двигателя, мощность мотора, расход топлива. При правильно проведенной регулировке все эти показатели должны быть в норме, что повысит эффективность работы машины и снизит ее износ.

• Снижение крутящего момента системой защиты двигателя газель некст



• Устройство задней подвески киа рио 3 с двигателем 1.4



• Регулировка клапанов 3s fe



• Система охлаждения двигателя джили мк



• Руководство по ремонту двигателя 417

Порядок работы цилиндров Камаз

/ Порядок работы цилиндров Камаз

Основной особенностью строения двигателя Камаз 740 является асимметричное расположение левого ряда поршней относительно правого таким образом, что левая поршневая группа выдвинута на 29,5 мм дальше. Дело в том, что на шейке коленчатого вала установлено два противоположных шатуна, чем и обуславливается уникальный порядок работы цилиндров Камаза. Очередь взрыва топливной смеси представляет собой последовательность 1→5→4→2→6→3→7→8.

Благодаря укороченному коленвалу на 8 поршней и 4 шейки значительно выросла компрессия в цилиндрах, что в свою очередь привело к увеличению КПД и мощности двигателя. Мощность в моторах Камаз 740 прирастает и за счет четко настроенной работы ГРМ, в том числе и клапанов.

Какой порядок работы цилиндров Камаз 740?

Согласно техническому регламенту стран ЕС, первым цилиндром в двигателе Камаз 740 принято считать тот, что располагается в правом ряду спереди машины. Обычно его называют главным цилиндром. Форсунки имеют такие же номера, как и цилиндры, на которых они установлены. Следовательно, главному цилиндру соответствует главная форсунка. Нумерация цилиндров начинается с правого ряда, в котором стоят 1-4 цилиндры. В левом ряду соответственно располагаются 5-8 цилиндры. И для правого, и для левого рядов нумерация начинается спереди автомобиля.

Особое устройство двигателя Камаз 740 делает его значительно меньше российских моторов и надежнее зарубежных. Камаз 740 идеально подходит для работы в суровых условиях континентального климата нашей страны, поскольку его довольно легко запускать в холодное время года.

Внутренние процессы

Функционирование установки КамАЗ связано с протекающими в камере процессами. Действия происходят в определённой строгой последовательности с периодическим повторением в каждом цилиндре. Сумма процессов — рабочий цикл, состоящий из периодов распределения газов.

Двигатель КамАЗ 740:

За одну последовательность рабочих процессов в цилиндре выполняется один поджог горючего. Период задержки, от одной вспышки до другой, влияет на плавность хода силового агрегата. Чем меньше промежуток, тем меньше колебания при работе мотора. Плавность зависит и от того, сколько цилиндров в КамАЗе. В нашем варианте речь идёт о восьми камерах. Это рациональное число, поскольку большое количество камер ведёт к большему промежутку между вспышками и резкой работе мотора. В то же время, недостаточное количество камер не даёт необходимой мощности.

Особенности

После того как все детали выставлены по меткам, необходимо затянуть фиксирующие элементы и завести мотор. Автомобиль должен запуститься без проблем с первого раза. Если грузовик не заводится или из системы выхлопа идет белый дым, значит, расстановка выполнена с нарушением в 180 градусов. Потребуется открутить требуемые детали и развернуть их на 180°, повторно запустить двигатель.

При отсутствии меток или наличии лишних рисок желательно выставлять элементы примерно посредине регулировочных значков. Чтобы понимать, как правильно выставить зажигание на КамАЗе, необходимо учитывать признаки позднего и раннего впрыска.

Конструктивные особенности клапанного механизма

Принципиально для работы двигателя необходимо не менее двух клапанов на каждый рабочий цилиндр. Один отвечает за впуск, а второй за выпуск (у первого больше диаметр тарелки для обеспечения более качественного наполнения рабочего цилиндра готовой смесью). Также в состав механизма входят следующие компоненты:

• втулки (служат для удержания направления движения рабочих клапанов при эксплуатации и предотвращения их увода в сторону);
• пружина (необходима для возвращения в первоначальное положение);
• толкатель (служит для передачи нажимного усилия от кулачка распредвала);
• маслосъемные колпачки (необходимы для предотвращения попадания моторного масла в рабочий цилиндр);
• сухари (служат для фиксации узла и обеспечения опорной поверхности);
• седло (место, где происходит касание тарелки с корпусом двигателя).
