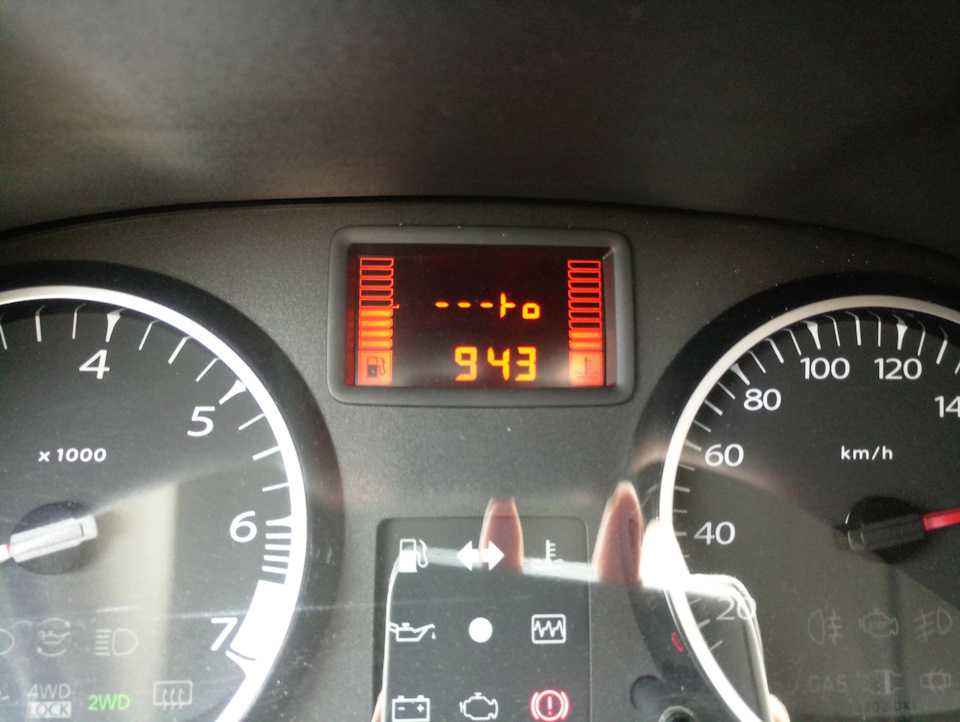

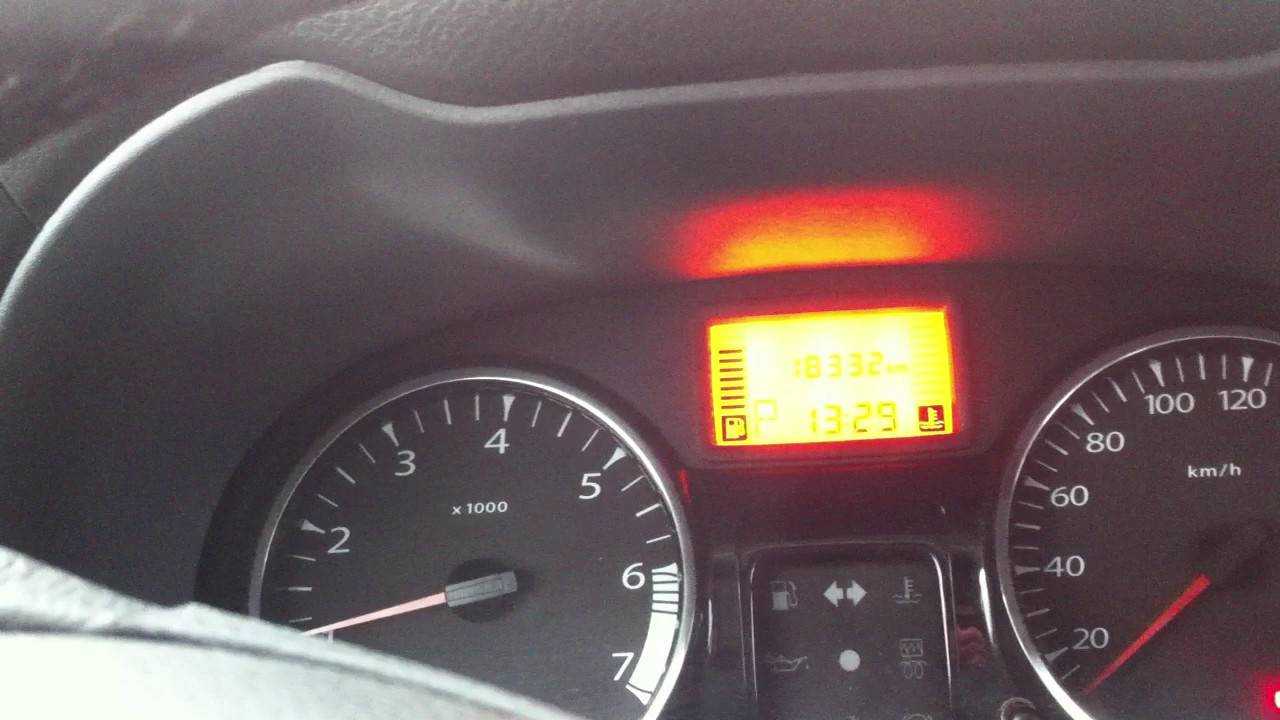

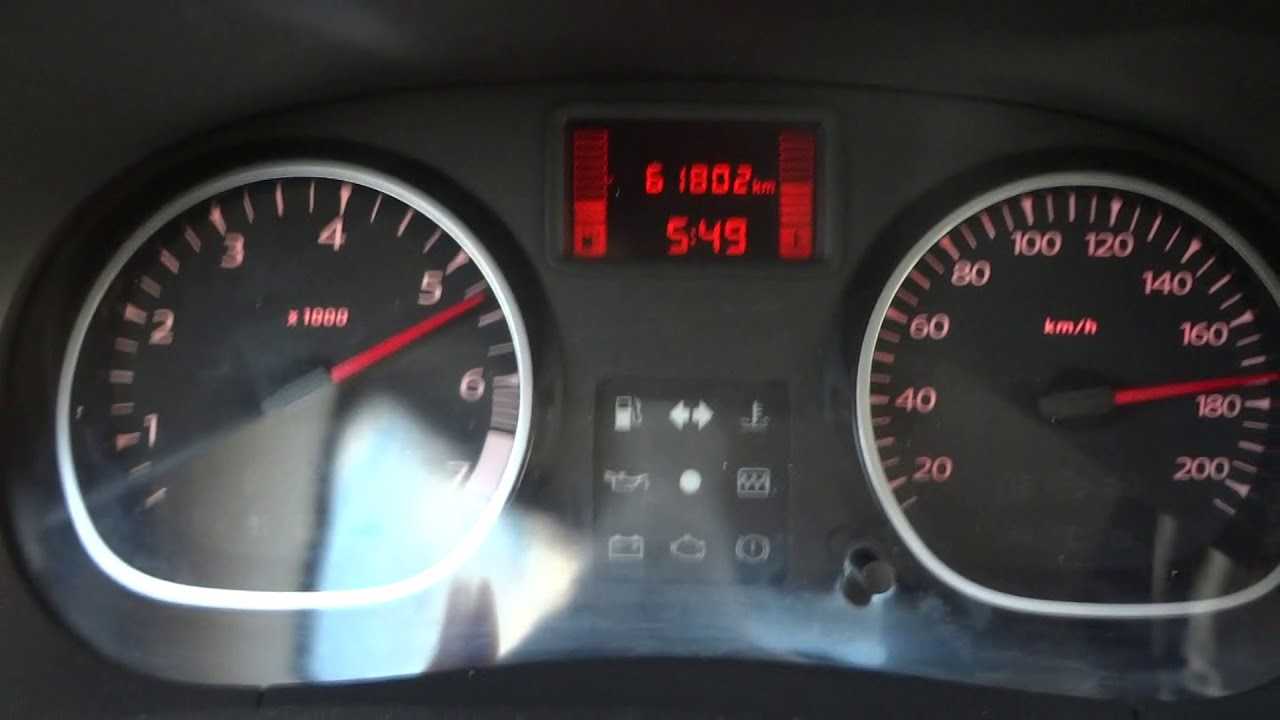

Почему плавают обороты на renault duster

Обучение XX или адаптация дроссельной заслонки

На моторах 1.6 и 2.0 этот процесс проходит следующим образом:

1. Заряд аккумулятора должен быть не менее 12.9 V.
2. Прогретая трансмиссия.
3. Температура антифриза — не менее 70.
4. Рычаг селектора передач — в положении «P».
5. Все потребители электроэнергии выключены.

Обучаем педаль газа положению «отпущено» — это тестирование нужно для определения выходного сигнала датчика положения заслонки, выполняется после каждого отключения кабеля ECM. Для этого необходимо следующее:

1. Ставим ключом замок зажигания в позицию «ON» и делаем паузу не менее двух секунд.
2. Зажигание отключаем и в течение десяти секунд выжидаем.
3. Повторяем ещё раз эти две операции.

Обучаем заслонку дросселя положению «закрыто» — выполняется для той же цели, что и обучение педали газа отпущенному положению. Для этого нужно ключом поставить замок в позицию «ON» и обратно в положение «выключено» и в течение десяти секунд ничего не трогать — будет слышно характерное стрекотание моторчика, возвращающего заслонку в закрытое положение.

Теперь сам артикул обучения, для этого нужен секундомер, чтобы выдерживать заданные интервалы с точностью до секунды:

1. Прогрев двигатель, выключите его и сделайте паузу несколько больше десяти секунд.
2. При полностью отпущенной педали газа, не запуская двигатель, включите зажигание и три секунды ожидайте.
3. Нажмите до упора и опустите 5 раз педаль акселератора в течение пяти секунд.
4. Выдержав семисекундную паузу, нажмите и удерживайте педаль акселератора до мигания лампочки CHECK ENGINE жёлтого цвета и пока она не загорится постоянно.
5. Отпустите педаль после постоянного загорания лампочки CHECK ENGINE спустя три секунды.
6. Завести мотор и подождите двадцать секунд, после чего 2–3 раза резко повысьте и опустите обороты, чтобы понять, как двигатель держит обороты холостого хода (700 +50 об/мин).

Мигание жёлтой лампочки означает режим самодиагностирования — опускаем педаль акселератора и считываем номер кода, когда нет ошибки, лампочка мигнёт сорок раз с интервалом 0000.

Если педаль не опускать в течение десяти секунд, память ЕСМ выходит на нули — настройки и ошибки сбрасываются. Но если ошибка есть, значит, обучение дроссельной заслонки в Ниссан Кашкай не прошло.

Сброс и выставление сервисных интервалов

Группа 098 (ПРИМЕЧАНИЕ: некоторые водители SIMOS и Marelli ECU используют группу 001, например, в двигателях ADY и AEE);

Сброс сервисного интервала

1. .
2. На верхнем дисплее на правой стороне появляется запуском ADP. Регулировка программы Дроссельная заслонка будет возможна только после переключения в режим основных настроек. Вы увидите изменения параметров и даже слышать, как ход дроссельной заслонки, в течение первых нескольких секунд он работает в полном цикле, после превышения запрограммированного цикла остановится.
3. Вы должны оставаться в базовом режиме настройки в течение примерно 30 секунд.
4. 7. Теперь нажмите и готов.

Снятие и установка дроссельного узла chevrolet aveo t300

ПРИМЕЧАНИЕ: При известном навыке охлаждающую жидкость можно не сливать. Приготовьте подходящие по размеру пробки, которыми заглушите шланги сразу же после их отсоединения. Потеря охлаждающей жидкости при таком способе будет незначительной.

3. Ослабьте затяжку хомута крепления воздухоподводящего рукава к патрубку дроссельного узла и снимите рукав с патрубка.

4. Сдвиньте пружинный фиксатор наконечника шланга системы вентиляции картера двигателя.

5. . и отсоедините шланг от штуцера дроссельного узла.

6. Сдвиньте стопор.

7. . после чего сожмите фиксатор колодки жгута проводов.

8. . и отсоедините колодку от дроссельного узла.

9. Ослабьте хомут крепления шланга слива охлаждающей жидкости.

ПРИМЕЧАНИЕ: Для наглядности работа здесь и далее показана на снятой головке блока цилиндров.

10. . и отсоедините шланг от промежуточной трубки.

11. Сожмите фиксатор наконечника шланга подвода охлаждающей жидкости.

12. . и отсоедините шланг от штуцера дроссельного узла.

ПРИМЕЧАНИЕ: Если вы не сливали жидкость из системы охлаждения, во избежание потери жидкости сразу же заглушите шланги заранее подготовленными пробками или болтами подходящего размера.

13. Выверните четыре болта крепления дроссельного узла к впускной трубе.

14. . снимите дроссельный узел.

15. . и установленное под его фланцем уплотнительное кольцо.

ПРИМЕЧАНИЕ: Уплотнительное кольцо фланца дроссельного узла заменяйте при каждой разборке соединения.

16. Если дроссельный узел снимали не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюратора. 17. Удалите из полости впускной трубы масло и прочие загрязнения. 18. Установите дроссельный узел в порядке, обратном снятию.

Самостоятельная процедура очищения

Если заслонка с электронным приводом, то лучше снять отрицательную клемму аккумулятора. Далее все можно сделать по простой инструкции:

• демонтировать воздушный фильтр, для чего раскрутить хомут патрубка;
• отсоединить все разъемы дроссельного модуля и прочие патрубки;
• отодвинуть ресивер воздушного фильтра в сторону, чтобы не мешал, и приступать к чистке заслонки;
• по завершении собрать в обратной последовательности модуль заслонки, проверяя, все ли стоит на своем месте;
• после сборки запустить двигатель и проверить обороты холостого хода.

В некоторых случаях, перед тем как начинать адаптировать дроссельную заслонку на “Тойоте”, “Ниссане” или “Шкоде”, необходимо снять сам дроссель, что позволяет провести полную очистку заслонки. Для этого потребуется шестигранник на 5 мм, чтобы отвернуть 4 крепежных элемента

Снимать дроссель следует с большой осторожностью, так как есть риск повредить прокладку

Если после чистки ДЗ наблюдаются повышенные обороты на холостом ходу, значит, нужно провести адаптацию заслонки. О том, что это такое, далее в теме статьи.

Как часто нужно чистить дроссельную заслонку

Завод не регламентирует периодичность очистки дросселя, процедура проводится в ходе технического обслуживания на основе жалоб владельца или компьютерной диагностики. При самостоятельном ремонте рекомендуется промывать блок через каждые 30-40 тыс. км. Если автомобиль эксплуатируется в городских условиях, то интервал можно увеличить до 60-70 тыс. км.

Основные способы снижения скорости загрязнения дросселя на автомобилях Renault Duster:

• производить своевременную замену моторного масла с использованием материалов, рекомендованных изготовителем;

устанавливать новый воздушный фильтр в соответствии с картой технического обслуживания.

Подсос воздуха

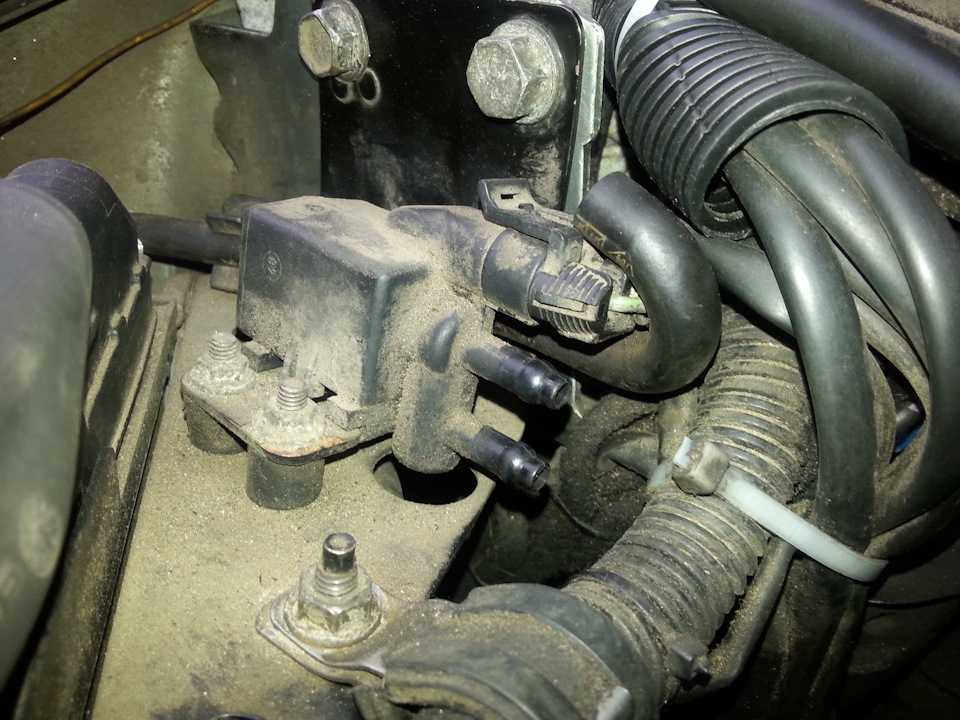

Часто на Рено Дастер усыхают резинки датчиков, из‐за чего внутрь попадает неучтенный воздух и плавают обороты на холостом ходу. Это может быть:

• датчик массового расхода воздуха;
• датчик абсолютного давления воздуха;
• датчик положения дроссельной заслонки.

Причем сами датчики полностью исправны. На вид резинки могут быть в неплохом состоянии, но это обманчивое явление. Заменив их, проблема уходит сразу.

Также причина плавающих оборотов возможна из‐за вакуумных шлангов. Распространенная проблема — усыхает трубка подогрева дроссельной заслонки. Из‐за этой мелочи движок начинает серьёзно хандрить.

Патрубки вентиляции картерных газов старый и новый

Еще одна причина — это система вентиляции картерных газов. Кроме того, что трубки могут быть загажены внутри, в них появляются микротрещины. Повышается давление картерных газов — масло выдавливает во впуск, оно сочится через сальники и прокладки. Прочистив или заменив систему вентиляции, проблема уходит.

Такой автомобиль может запускаться и ездить, но закрывать глаза на эту проблему не стоит. Из‐за подсоса воздуха, мотор не только перестает тянуть, но и расходует больше топлива. И чем больше пробой, тем труднее ездить. Машина может глохнуть на ходу или запускаться только с пятой попытки.

Сброс адаптаций дроссельной заслонки

Что же это такое и зачем это делать?

Как мы поняли, блок управления двигателем всё время адаптируется к реальным условиям. Он запоминает оптимальные значения топливных коррекций и положения регулятора холостого хода, чтобы при следующем запуске двигателя обеспечить его стабильную работу, которая была до его остановки.

Поэтому более корректно, конечно, говорить — не сброс адаптаций дроссельной заслонки, а — сброс адаптаций ЭБУ к положению регулятора холостого хода. Это очевидно по двум причинам:

• Дроссельная заслонка не может ни к чему адаптироваться, потому что кроме моторчика и реостатов там ничего нет. Это просто красивый и дорогой кусок железяки без каких-либо микросхем памяти. Поэтому мы будем выполнять не сброс адаптаций дроссельной заслонки, а сброс адаптаций ЭБУ к положению дроссельной заслонки!

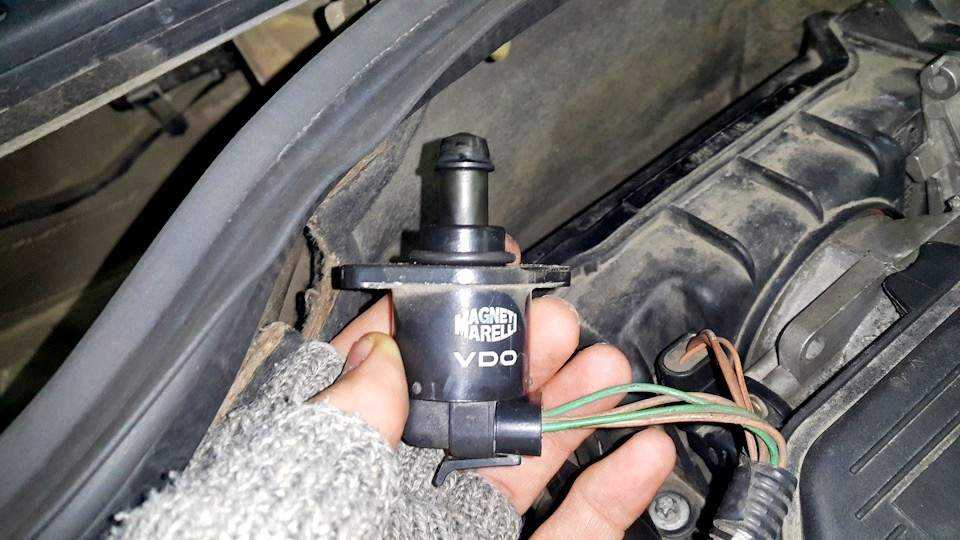

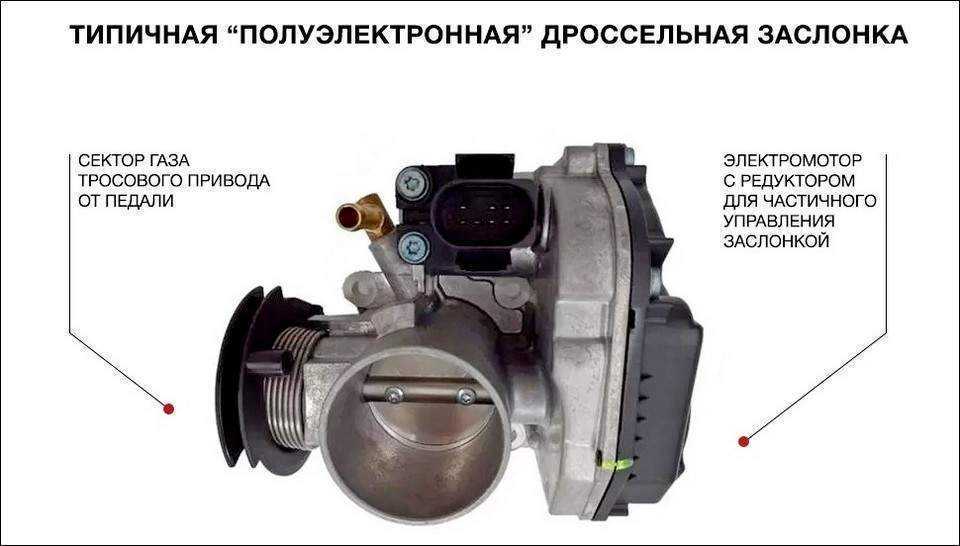

• Так как на некоторых авто (в том числе и Лачетти 1.4/1.6) регулятор холостого хода управляет непосредственно дроссельной заслонкой, то и привыкли все называть этот процесс — сброс адаптаций дроссельной заслонки.

Допустим, на Лачетти 1.8 регулятор холостого хода установлен в отдельном байпасном канале и к дроссельной заслонке не имеет никакого отношения, но при замене или чистке сброс адаптаций также желательно сделать. Потому что иногда бывает так, что после промывки РХХ, шаги остаются на своем месте и не снижаются. В этой ситуации только сброс адаптаций помогает снизить шаги РХХ.

Как адаптировать дроссельную заслонку?

Так как в ходе любых работ, хоть замены, хоть ремонта, хоть чистки дроссельной заслонки, нарушаются исходные настройки, необходим определенный период, когда блок управления дроссельной заслонкой сможет правильно управлять двигателем, в зависимости от положения педали газа. Если этого не сделать, на автомобиле может прослеживаться плавающий холостой ход, или падение мощности. Как правило, адаптация осуществляется с помощью компьютерных программ, которые, грубо говоря, перенастраивают электронный блок управления двигателем. Рекомендуем не отказываться от этой процедуры, ведь на большинстве сервисов цена варьируется от 10 до 15 долларов — не слишком затратная процедура, в сравнении с чисткой дроссельной заслонки.

Таким образом, дроссельная заслонка — важный элемент современных двигателей, от показателей которого и зависит суммарная мощность мотора. Именно поэтому многие и прибегают к тюнингу дроссельной заслонки, что влечет увеличение мощности двигателя и динамики разгона авто.

Типичные детские болезни

Сперва рассмотрим типичные проблемы, с которыми владельцы сталкивались чуть ли не в первый год владения авто. Если на Рено Дастер плавают обороты двигателя, это может быть:

• «Кривая» прошивка ЭБУ. Касается бензиновых моторов F4R и K4M с ременным ГРМ. Автомобиль плохо запускался на холодную, а на холостом ходу первые 2–3 минуты плавали обороты. Решение — установка нового ПО. Дилер делает это бесплатно по гарантии.
• Прокладка впускного коллектора. По этой причине часто плавают обороты на Рено Дастер. Проблема возникала на дорестайлинговых моделях уже через 30–40 тысяч километров. Почему? Материал дубеет и пропускает воздух, особенно зимой. На прогретом двигателе обороты тоже прыгают, но не так сильно. Решение — замена прокладки на новую.
• Прокладка дроссельной заслонки. Плавают обороты на Рено Дастер по тем же причинам и на таком же пробеге.
• Вода свечном колодце третьего цилиндра. А попадает она туда из-за негерметичной форсунки омывателя на капоте. В итоге просто перебивает катушку системы зажигания и двигатель не держит обороты на холостом ходу. Новые форсунки пропускали воду так же. Владельцы Renault Duster в отчаянии просто обильно уплотняли их герметиком. Решение может и «топорное», но работает.

Обучение дроссельной заслонки холостому ходу

После промывки узла или перепрошивки ЭБУ следует обучить дроссельную заслонку холостому ходу. Для этого выполните следующие условия:

• проконтролируйте напряжение на АКБ при отключенном двигателе, оно должно составлять не менее 12,9 В;
• температура охлаждающей жидкости должна быть в диапазоне от 70 до 100 градусов;
• руль должен находится в нейтральном положении;
• масло в КПП должно быть прогрето;
• все электрические потребители отключены;
• ручка АКПП в положении Р.

Несоблюдение вышеизложенных требований приведет к некорректной работе двигателя, поэтому они обязательны к выполнению. После прогрева двигателя необходимо:

Попробуйте завести авто, попытку допускается повторить неоднократно. При устойчивой работе газаните несколько раз, холостой ход должен вернуться в допустимый диапазон.

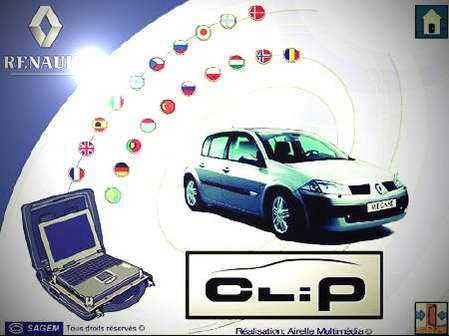

Порядок обучения дроссельной заслонки с использованием ПК и автомобильных программ имеет свою специфику, зависящую от марки авто и пр. Поэтому описывать подробно весь процесс не имеет смысла. Но предварительно вам требуется установить на ПК специальное программное обеспечение, например, VAG-COM для группы авто VAG (или другое) и драйвера. Далее следует стандартный для всех порядок соединения:

Промывка дроссельной заслонки

Дроссельная заслонка самый задействованный узел. Он работает практически постоянно, и когда автомобиль в движении, и когда на холостом ходе. То, как открывается дроссель чаще всего и является проблемой, именно на этом участке он изнашивается больше всего. Если авто владелец чаще всего двигается в городском режиме, то шанс получить такую проблему существенно возрастает. Эксплуатация в таком режиме в несколько раз снижает износостойкость узла.  В режиме на трассе, при постоянной крейсерской скорости заслонка работает ровно, без напряжения. В связи с этим специалисты рекомендуют примерно через каждые 10 000 км делать тщательную промывку дросселя.

Иногда параметры меняются в связи с тем, что плохо, или совсем не работает аккумулятор, либо автомобиль долгое время стоит без движения. В этом случае обязательно использование прибора по диагностике.

Есть вариант промыть заслонку самостоятельно, а можно обратиться в автосервис. Есть модели, в которых заслонка вполне доступна, и ее легко промыть, тогда с этим вполне справиться среднестатистический водитель. В более сложных случаях дроссель требуется демонтировать, и тут приходится приложить больше усилий, либо обратиться к специалисту. Цена при этом возрастает на порядок, но вполне приемлема

Важно понимать, какие действия будет проводить мастер, чтобы проконтролировать работу, и по возможности выявить недочеты. Конечно стоит обращаться к проверенным мастерам и в надежные автосервисы, так как от этого зависит как автомобиль будет работать впоследствии

Признаки адаптации дроссельной заслонки

Дроссельная заслонка в современном виде является одним из последних узлов, подвергшихся электронной модернизации. Вместо механических тяг на ней устанавливается компактный электродвигатель, который служит исполнительным элементом.

Сигнал на него поступает непосредственно с датчика дроссельной заслонки. В комплексе эта система позволяет корректно управлять двигателем, вовремя подавая необходимый объем топливной смеси в камеры сгорания. Признаков, по которым следует приступить к настройке положения дроссельной заслонки, несколько.

Например, при резком отпускании педали газа мотор не выходит на режим холостого хода и глохнет, также может происходить следующее:

В зависимости от типа двигателя может наблюдаться незначительная потеря мощности, например, у моторов с конфигурацией V8. Также практически всегда увеличивается расход топлива. Особенно часто эти признаки появляются на автомобилях с пробегом 30 тысяч км и более, оборудованных турбонаддувом.

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

• Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
• Входим в раздел 01-двигатель.
• Проводим опрос памяти неисправностей (02).
• Обнаруженные неисправности стираем (05).
• После возврата в предыдущее меню, входим в раздел «адаптация-10».
• На канале 00 нажимаем кнопку «читать».
• Сохраняем результат и возврат к заводским установкам.
• Вход в базовые установки (04) и переходим к режиму измерений.
• При значении группы 001 нажимаем «запуск».
• Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

• Полностью отпускаем педаль акселератора.
• Включаем зажигание не меньше чем на 2 сек.
• Отключаем зажигание и ожидаем не меньше 10 сек.
• Включаем зажигание не меньше чем на 2 сек.
• Отключаем зажигание. Процедура адаптации педали акселератора завершена.
• Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
• Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
• Обучаем подаче воздуха на холостых оборотах (ХХ).
• Прогреваем двигатель и КПП до рабочей температуры.
• Отключаем все электрическое оборудование автомобиля.
• Запускаем двигатель и доводим его температуру до рабочей.
• Отключаем зажигание и ожидаем не меньше 10 сек.
• Полностью отпускаем педаль акселератора.
• Включаем зажигание и ожидаем не меньше 3 сек.
• В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
• Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
• После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
• Запускаем двигатель для работы на ХХ.
• Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

• Прогреваем двигатель до рабочей температуры и глушим авто.
• Включаем зажигание, но двигатель не заводим.
• Подсоединяем кабель к диагностическому разъему и запускаем программу.
• Входим в раздел 01-двигатель.
• Входим в базовые установки (04).
• Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
• Запускаем адаптацию.
• Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
• Возвращаемся в базовые установки.
• Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

• Прогреваем двигатель автомобиля.
• Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
• Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
• Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
• В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
• Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
• Устанавливаем обороты в пределах 750-800 об/мин.
• Во время адаптации шаги РХХ устанавливаются со значением 4-7;
• Принудительно завершаем процесс адаптации и глушим двигатель.
• Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

• Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
• Входим в раздел 01-двигатель.
• Входим в раздел «адаптация-10».
• На канале 00 нажимаем кнопку «читать».
• Сохраняем результат и возврат к заводским установкам.
• Вход в базовые установки (04) и переходим к режиму измерений.
• Вводим значение канала 098, запуск адаптации.
• Ожидаем сообщение о завершении процесса адаптации.
• Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

Как установить автомобильный звук своими руками, можно узнать отсюда. Советуем всем!

Из этой статьи, вы узнаете, сколько стоит антикоррозийная обработка днища автомобиля.

Дроссельная заслонка

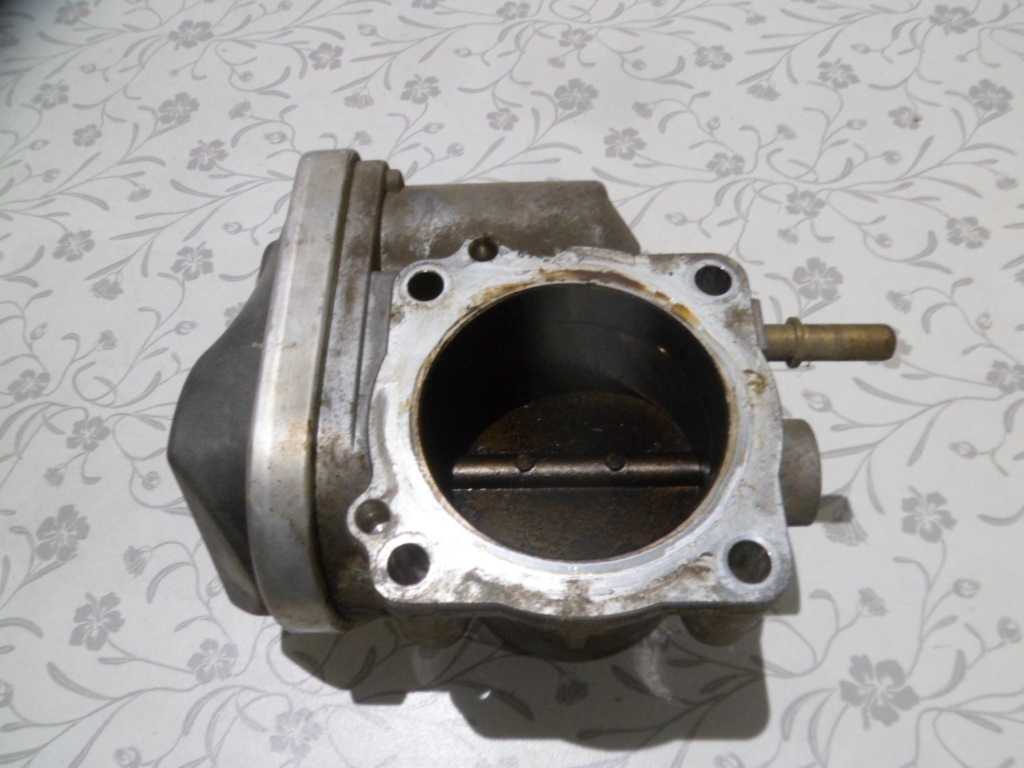

На авто Renault Duster устанавливается электромеханический дроссель. Как и на всех авто, со временем эта заслонка загаживается. И однажды, ЭБУ не может понять, в каком положении дроссель. Машина трудно запускается, троит на холостом ходу, глохнет и задирает обороты. Казалось бы, решение проблемы очевидно – разобрать, почистить и в путь! Но с Рено Дастер не все так просто. Здесь недостаточно просто почистить заслонку. Нужно разобрать ее электрическую часть и почистить дугообразные дорожки (иначе при запуске вылезут ошибки).

Устройство электромеханической заслонки

И так как здесь уже есть электроника, дроссель нужно адаптировать. Блок должен видеть новые крайние положения заслонки. Это лучше делать на СТО, где есть опытные мастера и специальное оборудование.

Почему засоряется заслонка

Работоспособность дроссельной заслонки зависит от большого количества факторов. От владельца автомобиля требуется регулярная замена фильтров и масла, использование качественного топлива. Среди причин, которые приводят к засорению дросселя в двигателях К4М, отмечают:

1. Плохое качество топлива, образующего нагар, в том числе, при неграмотном добавлении присадок.
2. Несвоевременная замена воздушного фильтра.
3. Выход из строя топливного, масляного и воздушного фильтров.
4. Попадание капель масла из двигателя в воздуховод.

Особенно неприятно, когда сочетаются несколько негативных факторов, например, попадание масла из двигателя и пыли из воздуха. В этом случае образуется налет, который не дает дроссельной заслонке работать нормально, выходят из строя уплотнители, в результате чего потребуется ее чистка и замена уплотняющих колец.

Как почистить дроссельную заслонку на Рено Дастер

Так что нужна хорошая диагностика, а дастер адаптация дроссельной заслонки просто просмотр ошибок. Сообщение от Серёга Вот дроссельное кольцо тут не при чём, это бы сказывалось лишь на прогреве движка, когда резина от холода ещё «дубовая» -тогда плавают лишь обороты до дастер адаптация дроссельной заслонки и размягчении кольца Я только разьём педали «перетыкнул», проблема ушла, год с прошлого ноября езжу -проблемма не появлялась!

В следующий раз при таком раскладе буду перетыкивать разьёмы И необязательно эта окисная плёнка заметна на глаз, в большинстве случаев она прозрачная!

Последний раз редактировалось Ky6uk; Пользователь сказал cпасибо: Серёга Сначало прежде чем менять дросель, отстегните от педали газа разьём и почистите от от окисной плёнки Сообщение от Sane. Прошло 10 месяцев после того как чистил разъём на педали газа, на днях опять загорелась пила и ошибка P Пила дастер адаптация дроссельной заслонки при сбросе газа когда идёшь накатом, при наборе оборотов тухнет, через время чек и ошибка P Пришлось опять залезть к этому разъёму, почистил и в этот раз в разъём побрызгал вэдешкой, третий день пока полёт нормальный, посмотрим теперь дастер адаптация дроссельной заслонки сколько хватит.

Пользователь сказал cпасибо: Sane. Опции темы.

Текущее время: Перевод: zCarot vB. Дизайн и верстка: Sysadminov. Правила Дастер клуба.

FAQ Дастер клуба ; Тема для новичков. В каталогах присутствует вот такая делать: Последний раз редактировалось dg; Отправить личное сообщение для msincov.

Простейший способ проведения адаптации

Теперь вопрос, нужно ли адаптировать дроссельную заслонку после чистки, уже точно не должен возникнуть, если все еще оставались сомнения. Проще всего операцию провести простым сбросом аккумуляторной клеммы. Только для начала стоит хорошо прогреть двигатель до рабочей температуры, для чего совершить небольшую поездку. Затем, заглушив мотор, отсоединить минусовую клемму батареи и ждать. В зависимости от марки автомобиля время ожидания может составлять 10-30 секунд или 15-20 минут.

За этот промежуток все параметры ЭБУ должны вернутся к исходным (заводским) установкам. Далее остается подсоединить клемму и завести двигатель – обороты должны нормализоваться.

Причины чистки дроссельного узла машины

Чистка дросселя позволяет удалить слой посторонних отложений:

• осевших на внешней поверхности корпуса;
• сформировавшихся на стенках канала, оси и плоскостях щитка.

Оседание пыли

Основной причиной образования слоя грязи на дросселе является изношенный воздушный фильтр, который пропускает мелкодисперсную пыль. При работе поршневого двигателя внутреннего сгорания часть образующихся газов прорывается в картер, который соединен вентиляционной трубкой с полостью фильтра. Газы, содержащие пары топлива и моторного масла, подаются обратно в камеры сгорания и дожигаются. При этом часть масла оседает на стенках корпуса воздушного фильтра и дроссельной заслонки.

Загрязнения дроссельного узла образованы мелкой пылью, которая смешивается с частичками масла и образует слой налета. Из-за посторонних частиц на стенках нарушается скорость течения потока воздуха. Уменьшение проходного сечения не корректируется датчиком положения заслонки, что приводит к провалам оборотов и самопроизвольной остановке силового агрегата.

Инструкция по диагностике Рено Дастер по OBD разъему своими руками через ноутбук или смартфон

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для Рено Дастер зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Рено Дастер».

Для определения типа OBD2 протокола и поддерживаемых вашим авто режимов диагностики можно на странице: «Режимы диагностики и протоколы автомобилей Renault».

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Рено Дастер»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Scan Tool Pro — бюджетный мультисканер для Рено Дастер

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2020 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Рено Дастер.

Адаптация дроссельной заслонки и её датчиков

Будьте готовы к снятию клеммы. При адаптации Вам придётся несколько раз отключать питание автомобиля.

Специалисты советуют начинать перенастройку с заслонки. Для этого выполняются следующие действия:

• обесточить автомобиль, сняв «минусовой» провод на АКБ;
• одеть этот же провод на своё место;
• включить зажигание на 30 секунд;
• выключить зажигание;

• включить зажигание и выжать на 20 секунд до конца педаль газа;

• отключить зажигание;
• включить зажигание с запуском двигателя.

Далее подготовить датчик ДПДЗ:

• аккумулятор подсоединён, зажигание включено;
• в течение 10–15 секунд не проводить никаких действий с ключом и педалями;
• выключить зажигание на 1 минуту.

После настроить датчик положения педали акселератора:

• подсоединить АКБ, обеспечив питанием системы автомобиля;
• включить зажигание и проверить мультиметром наличие напряжения на подходящем к датчику проводе (показание цифр не менее 0,8 V);
• утопить педаль акселератора до конца в пол;
• отпустить педаль через 10–15 секунд;
• произвести запуск двигателя, не трогая педаль газа.

Заключение

При неисправностях датчика холостого хода Logan наблюдается нестабильность оборотов, их падение, скачкообразная работа двигателя, движение рывками. При появлении таких признаков необходимо поменять сломанный элемент.

На автомобиле Рено Логан первого поколения с двигателем k7j 1,4 л и k7m 1,6 л соединение дроссельного узла и впускного коллектора уплотнено специальным резиновым кольцом определенной формы.

Оно устанавливается в кольцевой паз на корпусе дроссельного узла.

На автомобилях с пробегом около 200.000 км это уплотнительное кольцо постепенно перестает выполнять свои функции (защиту от подсасывания постороннего воздуха) после чего в работе двигателя начинают появляться проблемы.

Как то: неустойчивые обороты холостого хода, провалы при нажатии на педаль газа, затрудненный запуск.

Попробуем заменить это уплотнительное кольцо своими силами, не прибегая к помощи специалистов.

Необходимые для замены кольца инструменты

Новое резиновое уплотнительное кольцо дроссельного узла (номер 7701047579 Renault либо аналог)

Шлицевая и крестовая отвертки

Подготовительные работы

Снимаем минусовую клемму с аккумуляторной батареи (хотя, в принципе, достаточно просто не включать зажигание, но лучше подстраховаться)

Очищаем от грязи и пыли дроссельный узел и прилегающие детали

Порядок замены уплотнительного кольца дроссельного узла на Рено Логан первого поколения

Отсоединяем колодки жгута проводов от ДПДЗ и РХХ

На дроссельном узле установлены датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ). Отсоединяем от каждого из них колодки проводов (фишки). Для отсоединения необходимо пальцами слегка отгибать язычок фиксатора колодки.

Отсоединяем фишки (колодки проводов) от РХХ и ДПДЗ, установленных на корпусе дроссельного узла

Отсоединяем тягу от рычага привода дроссельной заслонки

Поддеваем шлицевой отверткой ее наконечник и осторожно сдвигаем его с шаровидной головки рычага привода. Отсоединяем тягу привода дроссельной заслонки от рычага привода на дроссельном узле автомобиля Рено Логан (при помощи шлицевой отвертки)

Отсоединяем тягу привода дроссельной заслонки от рычага привода на дроссельном узле автомобиля Рено Логан (при помощи шлицевой отвертки)

Отсоединяем держатель дроссельного узла

При помощи ключа Torx T-30 ослабляем затяжку самореза, крепящего держатель (полностью отворачивать не обязательно). Сдвигаем и снимаем держатель.

Снимаем держатель дроссельного узла автомобиля Рено Логан, предварительно ослабив затяжку винта его крепления ключом Torx 30

Снимаем дроссельный узел

Поднимаем его вверх преодолевая сопротивление резинового уплотнительного кольца.

Снимаем дроссельный узел с выпускного коллектора двигателя k7j автомобиля Рено Логан потянув его вверх

Заменяем старое кольцо новым

Снимаем старое резиновое кольцо поддев его шлицевой отверткой. Устанавливаем новое уплотнительное кольцо в паз на нижней части дроссельного узла.

Снимаем старое уплотнительное кольцо с дроссельного узла Рено Логан и устанавливаем новое

Устанавливаем дроссельный узел на впускной коллектор

При установке нужно стремится к тому, чтобы выступ на впускном коллекторе вошел в паз на корпусе дроссельного узла.

При установке дроссельного узла обязательно совмещаем паз на нем с выступом на впускном коллекторе двигателя автомобиля

Присоединяем к дроссельному узлу все снятые ранее детали

Примечания и дополнения

Следует отметить, что все детали с которыми придется иметь дело в процессе замены уплотнительного кольца изготовлены из пластмассы (дроссельный узел. тяга привода, впускной коллектор и пр.)

Поэтому при проведении работ следует соблюдать осторожность дабы не повредить хрупкие изделия

Попутно с заменой нижнего уплотнительного кольца дроссельного узла, имеет смысл проверить состояние его верхнего уплотнителя (соединение с корпусом воздушного фильтра). При сильном износе его тоже стоит поменять.

Дроссельная заслонка Альмера G15 важная часть системы подачи воздуха. От ее состояния зависит стабильная работа двигателя. При скоплении грязи на заслонке (в виде нагара) будут проявляться следующие признаки:

• проблематичный пуск мотора;
• плавают обороты холостого хода;
• сбои в работе мотора;
• зависание оборотов мотора в различных режимах работы;
• холостой ход Almera G15 проваливается в момент остановки.

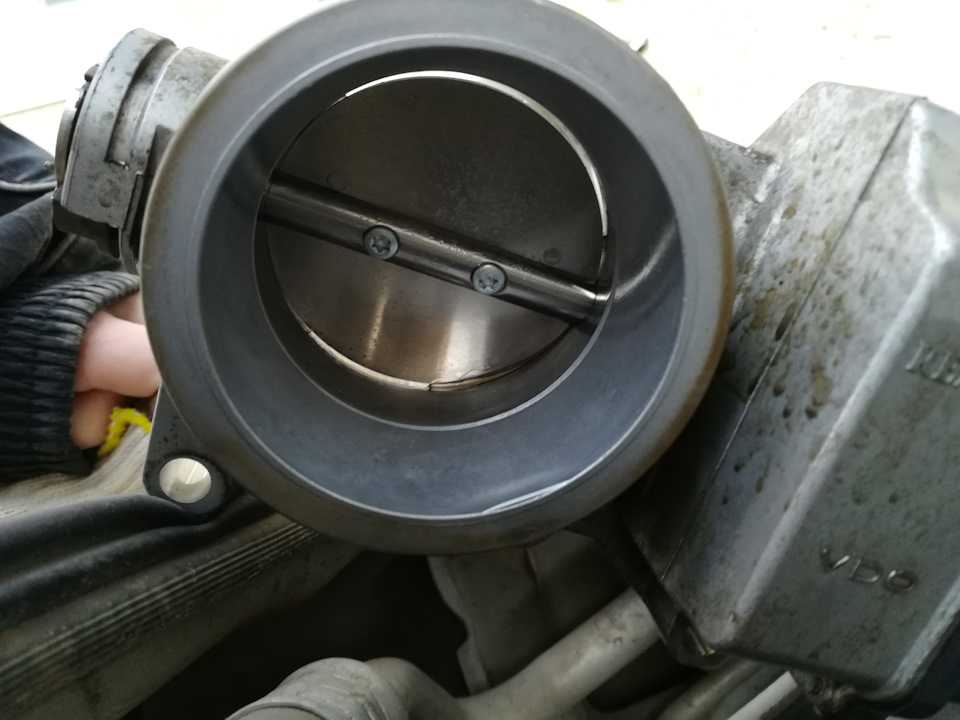

Дроссельная заслонка
