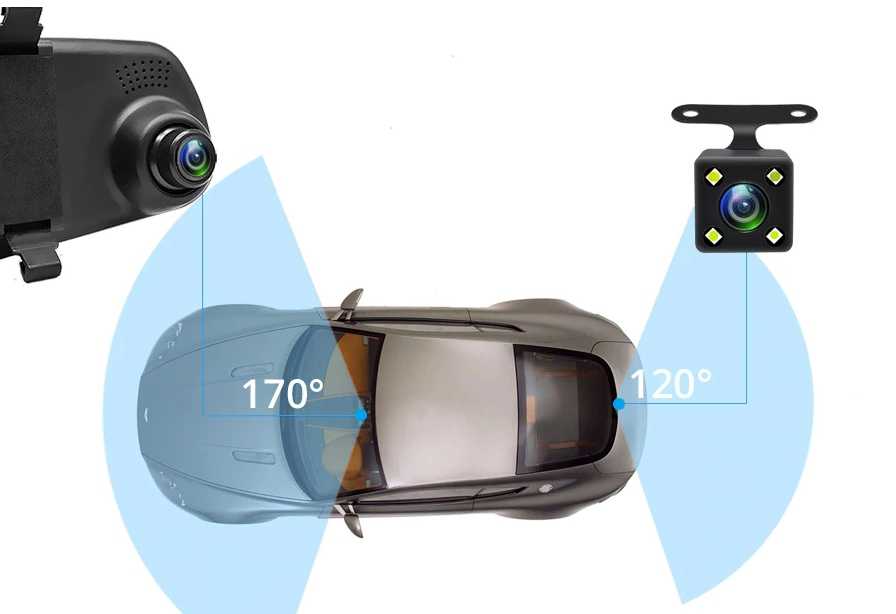

Камера переднего вида
Правильно разместить фронтальную камеру помогут следующие советы:
- Перед запуском видеозаписи следует установить карту памяти.
- Камера обладает опцией циклической съемки. По мере заполнения флешки предыдущая запись будет стираться. Остальные материалы сохраняются во внешнем накопителе.
- Для корректной работы устройства осуществляют правильный выбор места установки, используют штатное зарядное устройство с переключателем от 5 до 12 В (для легковых и грузовых автомобилей).
- Для подключения передней видеокамеры протягивают провод над дверьми, под накладками.
- Прибор монтируют вместе со стальной защитой от камней и насекомых.
Настройка записи и обратной связи
Видеорегистратор e ace b28 имеет ряд функций для настройки записи и обратной связи, которые позволяют улучшить качество и надежность системы.
Для начала необходимо указать параметры записи. В меню настройки записи можно выбрать разрешение видео, частоту кадров, битрейт и другие параметры. Рекомендуется выбирать оптимальные значения, чтобы достичь баланса между качеством и размером файлов.
Также важно настроить время записи и режим мониторинга. В меню настройки времени записи можно указать периоды, в которые видеорегистратор будет записывать видео, а в режиме мониторинга можно выбрать, какие каналы наблюдать в реальном времени
Для обратной связи видеорегистратор e ace b28 поддерживает различные методы, такие как электронная почта, FTP-сервер или мобильное приложение. Настройки обратной связи позволяют указать адреса электронной почты, FTP-сервера или учетные данные для мобильного приложения, чтобы получать уведомления и доступ к записям в любое время.
Необходимо также установить пароль на видеорегистратор, чтобы обеспечить безопасность данных. Пароль можно указать в меню настройки безопасности и рекомендуется выбирать сложный пароль, который состоит из больших и маленьких букв, цифр и специальных символов.
Правила выбора лучшего видеорегистратора-зеркала:
- Качество разрешения. Оптимальным вариантом будут устройства, разрешение которых составляет HD или Full HD. Благодаря высоким показателям удается достичь отличного качества съемки, получить четкое, насыщенное и контрастное изображение;
- Формат видеозаписи. Рекомендуется выбирать наиболее известные форматы, среди которых AVI или MPEG. Они присутствуют на всех моделях зеркал с видеорегистратором Xiaomi и продукции большинства производителей;
Угол обзора. Минимальный показатель равняется 70 градусам, но гораздо лучше, чтобы он превышал 120 градусов;
Частота кадров. Если ее показатель будет ниже, чем 25 к/с, то видеофайл будет проигрываться отрывочно;
Датчик удара. Подразумевает автоматическое включение камеры для фиксации даже слабого удара;
Разметка для парковки. Достаточно включить видеокамеру заднего хода, и процесс парковки будет значительно облегчен за счет появления парковочной разметки на мониторе;
Ночная съемка. Обеспечивается благодаря наличию инфракрасного датчика.
Обратите внимание и на наличие собственной аккумуляторной батареи. Если она присутствует, то устройство будет функционировать даже в том случае, если двигатель заглушен
Соответственно, на время автономной работы напрямую влияет емкость аккумулятора.
Качество видеосьемки
Сам видеорегистратор снимает в 1080 P HD видео.Что говорит о хорошем качестве видеосьемки
видеорегистратор e ace
При тесте видео передняя камера дает чуть более качественное изображение, чем камера заднего вида. У него более широкий угол обзора и меньше пикселизация. Также можно регулировать угол обзора.
Зеркало видеорегистратор
Встроенный микрофон записывает довольно тихо, но давайте исходить из того что основная функция прибора все-таки видеозапись. Когда батарейка полностью заряжена она может записывать более 30 минут без подключения к источнику питания.
Чтобы продлить жизнь батареи используйте функцию выключения. Вы можете воспользоваться опцией отключения камеры, случай если видео мешает вам или искажает изображение в зеркале в принципе.
E-ACE B28 обзор и разборка видеорегистратора
1 — часть, внешний вид, характеристики
Автомобильный видеорегистратор E-ACE B28 — скорее всего клон (только как отличить оригинал от подделки?), попал мне в руки как есть — в «чужой» коробке, со сломанным переходником для питания от прикуривателя. Да и сам он в нерабочем состоянии. Он был куплен на Алиэкспрессе, примерно за $233, проработал
Итак, не буду особенно останавливаться на его внешнем виде, по фотографиям все и так понятно. + Щелкайте по фото, чтобы увеличить!
Пластмассовый корпус, сделан, в общем-то, хорошо. 4-дюймовый ЖК-экран, заверяют, что использована IPS матрица — не знаю. Объектив камеры, которая направлена в салон автомобиля.
Обратная сторона. Здесь камера, которая работает по курсу движения машины, камеру можно немного поворачивать. Влево и вправо от нее декоративная решетка — там динамик и микрофон. Затем разъем для соединения с ножкой для монтажа камеры. Влево маленькое отверстие, внутри кнопка Reset — сброс настроек до заводских.

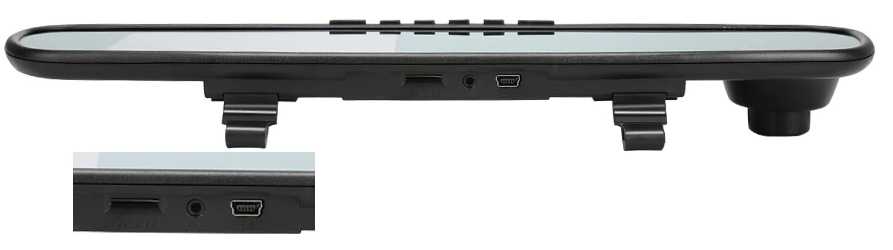

С одного торца разъемы: один под microSD карту памяти — максимальный объем 32 Гб. Затем разъем mini-USB, по нему камера получает питание, по нему можно же подключать регистратор к компьютеру. Затем разъем типа мини-Джек, подписан AV-IN, и он предназначен для подключения третьей камеры, которую устанавливают на задний ход, или — парковочная камера (этой камеры у меня также нет).
На торце цилиндрической части органы управления — по центру кнопка включения/отключения устройства. По внешнему кольцу кнопка Меню и ОК, а также для навигации по настройкам — «влево» и «вправо».
На противоположном торце гарантийный стикер, на котором JYADU и год 2018.
Это ножка для регистратора, с присоской — рычаг сбоку фиксирует или освобождает установку регистратора на лобовом стекле. Также вверху есть возможность немного регулировать положение камеры.
Вот так видеорегистратор E-ACE B28 смотрится в сборе.
А это адаптер питания от прикуривателя, вроде бы он тот самый, что шел в комплекте. Входное напряжение 12-24 вольта, выходное 5 вольт 1500 mA. USB разъем оторван.
Подсоединяю регистратор по USB кабелю к компьютеру — если в нем установлена карта памяти, антивирус тут же ее проверит. Kaspersky Security Cloud именно так и поступает. Здесь и начинаются проблемы. О которых я напишу в заключительной части статьи.
Такую картинку нам показывают обе камеры (регистратор перевернут). В общем-то, на 4-х дюймовом экране все смотрится хорошо, но вот как оно на самом деле?
Характеристики, которые заявлены, кем и насколько они верны, не знаю. Итак:
Разрешение основной камеры — 1920х1080P @ 25 кадров в секунду, 2 Мп Разрешение внутренней камеры и парковочной — 640х480P @ 25 кадров в секунду, 1 Мп Углы обзора: передняя камера 170 град внутренняя 120 задняя 140 Кодировка видео — H.264 Формат видео — MOV Соотношение сторон экрана — 16:9 Тип матрицы — IPS Требуемая карта памяти — microSD от 8 до 32 Гб, класс 10 Особенности: детектор движения, циклическая запись, часы, G-сенсор*, защита от перенапряжения Экран — одно изображение или картинка в картинке, на выбор Камера заднего вида, парковочная — кабель до 12 метров Встроенный аккумулятор — не для автономной работы, для сохранения настроек, даты и времени
* G-сенсор реагирует на удар, когда автомобиль попадает в аварию. Мгновенно запись фиксируется, чтобы потом можно было ее предоставить в соответствующие органы.
Характеристики зачастую противоречат сами себе и у разных продавцов на Алиэкспрессе могут быть разными. верить им особенно не стоит, впрочем, я не говорю, что они не соответствуют истине — я просто не знаю.
Разборка видеорегистратора E-ACE B28 будет во второй части.
Крепление и работа камеры заднего вида
камера заднего вида
Так же в коробке вы можете обнаружить двухсторонний скотч для крепления камеры заднего вида.
Использовать его, чтобы зафиксировать девайс изнутри салона на потолке, у заднего зеркало автомобиля , так как камер заднего вида является водонепроницаемой вы можете прикрепитьее на багажник с внешней стороны.
Камера заднего вида работает даже, если задняя камера не подключена к зеркалу. Вы также можете отключить ее и включать по мере необходимости.
камера заднего вида
Для этого вы закрепляете камеру на крыше автомобиля внутри салона и протягивайте провод вдоль потолка, используя крепления, которые идут в комплекте и включаете в гнездо av.
Когда вы нажимаете кнопку включения вы попадаете в главное меню. загрузка занимает несколько секунд. в этот момент, когда регистратор заработал запись начинается автоматически.
Зеркало видеорегистратор

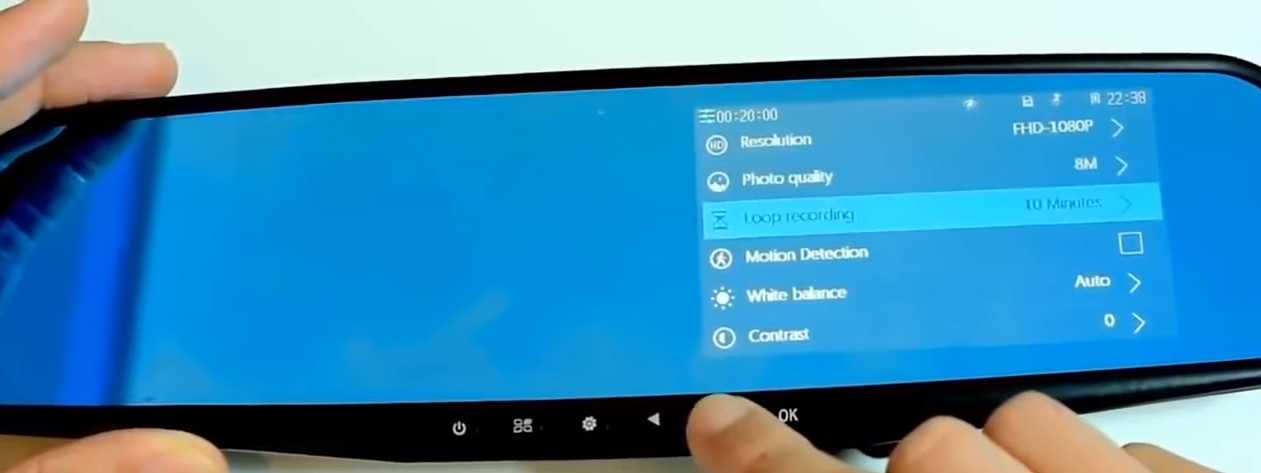

Это можно изменить, нажав кнопку в меню вы попадаете в список настроек. С помощью кнопок навигации перемещаетесь по опциям,доходите до самого низа списка и находите надпись остановить видеозапись.
Возвращаемся к дисплею и переключаемся на фото режим, также вы можете нажать еще раз и попасть в папку с уже существующими видеозаписями. С помощью кнопки ok вы можете посмотреть запись.
В случае, если возникло желание удалить видео жмите меню. В этот момент у вас будет превью видео на экране.
Выбор места установки
Выбор места установки видеорегистратора e ace b28 является одним из ключевых моментов при его настройке. Для обеспечения максимальной эффективности работы устройства необходимо учитывать несколько важных аспектов.
Во-первых, при выборе места установки следует обратить внимание на доступность и удобство подключения камер видеонаблюдения. Регистратор должен находиться вблизи камер, чтобы минимизировать использование длинных кабелей и потерь сигнала
Во-вторых, помещение, в котором будет размещен видеорегистратор, должно быть хорошо оборудовано для обеспечения безопасности и сохранности устройства. Следует избегать мест с высокой влажностью, экстремальной температурой, пылью и вибрацией.
В-третьих, при размещении видеорегистратора необходимо учесть доступность для его обслуживания, технического обслуживания и обновления программного обеспечения. Регистратор должен быть установлен в месте, где легко можно будет подключиться к нему и произвести необходимые операции.
Итак, при выборе места установки видеорегистратора e ace b28 следует учесть доступность камер, безопасность помещения и облегченный доступ для обслуживания. Правильное размещение устройства с самого начала поможет обеспечить эффективную работу видеонаблюдения и долговечность устройства.
E-ACE B28 обзор и разборка видеорегистратора
1 — часть, внешний вид, характеристики
Автомобильный видеорегистратор E-ACE B28 — скорее всего клон (только как отличить оригинал от подделки?), попал мне в руки как есть — в «чужой» коробке, со сломанным переходником для питания от прикуривателя. Да и сам он в нерабочем состоянии. Он был куплен на Алиэкспрессе, примерно за $233, проработал
Итак, не буду особенно останавливаться на его внешнем виде, по фотографиям все и так понятно. + Щелкайте по фото, чтобы увеличить!
Пластмассовый корпус, сделан, в общем-то, хорошо. 4-дюймовый ЖК-экран, заверяют, что использована IPS матрица — не знаю. Объектив камеры, которая направлена в салон автомобиля.
Обратная сторона. Здесь камера, которая работает по курсу движения машины, камеру можно немного поворачивать. Влево и вправо от нее декоративная решетка — там динамик и микрофон. Затем разъем для соединения с ножкой для монтажа камеры. Влево маленькое отверстие, внутри кнопка Reset — сброс настроек до заводских.
С одного торца разъемы: один под microSD карту памяти — максимальный объем 32 Гб. Затем разъем mini-USB, по нему камера получает питание, по нему можно же подключать регистратор к компьютеру. Затем разъем типа мини-Джек, подписан AV-IN, и он предназначен для подключения третьей камеры, которую устанавливают на задний ход, или — парковочная камера (этой камеры у меня также нет).
На торце цилиндрической части органы управления — по центру кнопка включения/отключения устройства. По внешнему кольцу кнопка Меню и ОК, а также для навигации по настройкам — «влево» и «вправо».
На противоположном торце гарантийный стикер, на котором JYADU и год 2018.
Это ножка для регистратора, с присоской — рычаг сбоку фиксирует или освобождает установку регистратора на лобовом стекле. Также вверху есть возможность немного регулировать положение камеры.
Вот так видеорегистратор E-ACE B28 смотрится в сборе.
А это адаптер питания от прикуривателя, вроде бы он тот самый, что шел в комплекте. Входное напряжение 12-24 вольта, выходное 5 вольт 1500 mA. USB разъем оторван.
Подсоединяю регистратор по USB кабелю к компьютеру — если в нем установлена карта памяти, антивирус тут же ее проверит. Kaspersky Security Cloud именно так и поступает. Здесь и начинаются проблемы. О которых я напишу в заключительной части статьи.
Такую картинку нам показывают обе камеры (регистратор перевернут). В общем-то, на 4-х дюймовом экране все смотрится хорошо, но вот как оно на самом деле?
Характеристики, которые заявлены, кем и насколько они верны, не знаю. Итак:
Разрешение основной камеры — 1920х1080P @ 25 кадров в секунду, 2 Мп Разрешение внутренней камеры и парковочной — 640х480P @ 25 кадров в секунду, 1 Мп Углы обзора: передняя камера 170 град внутренняя 120 задняя 140 Кодировка видео — H.264 Формат видео — MOV Соотношение сторон экрана — 16:9 Тип матрицы — IPS Требуемая карта памяти — microSD от 8 до 32 Гб, класс 10 Особенности: детектор движения, циклическая запись, часы, G-сенсор*, защита от перенапряжения Экран — одно изображение или картинка в картинке, на выбор Камера заднего вида, парковочная — кабель до 12 метров Встроенный аккумулятор — не для автономной работы, для сохранения настроек, даты и времени
* G-сенсор реагирует на удар, когда автомобиль попадает в аварию. Мгновенно запись фиксируется, чтобы потом можно было ее предоставить в соответствующие органы.
Характеристики зачастую противоречат сами себе и у разных продавцов на Алиэкспрессе могут быть разными. верить им особенно не стоит, впрочем, я не говорю, что они не соответствуют истине — я просто не знаю.
Разборка видеорегистратора E-ACE B28 будет во второй части.
Михаил Дмитриенко WASP.kz 2021 г.
Подключение и настройка видеорегистратора-зеркала своими руками пошагово
Подключение к питанию и автомобильному аккумулятору
Для корректной работы видеорегистратора e ace b28 необходимо правильно подключить его к питанию и автомобильному аккумулятору. Это позволит идеально интегрировать видеорегистратор в автомобильную систему и обеспечить постоянное питание для его работы.
Перед началом подключения рекомендуется ознакомиться с инструкцией к видеорегистратору e ace b28, чтобы избежать ошибок и повреждения оборудования.
Для подключения видеорегистратора к питанию вам понадобятся следующие компоненты:
- Видеорегистратор e ace b28
- Кабель для подключения к питанию
- Автомобильный провод для подключения к питанию
- Клеммы для подключения к автомобильному аккумулятору
Подключение к питанию осуществляется следующим образом:
- Подключите кабель от видеорегистратора к его разъему питания.
- Подключите другой конец кабеля к автомобильному проводу.
- Подключите клеммы автомобильного провода к соответствующим контактам на автомобильном аккумуляторе.
Проверьте, что все подключения осуществлены правильно и надежно закреплены. Убедитесь, что видеорегистратор получает питание от автомобильного аккумулятора и готов к работе.
Важно помнить, что неправильное подключение видеорегистратора может привести к его неисправности или повреждению. Поэтому рекомендуется обратиться к специалисту или в автосервис, если у вас возникают трудности при подключении видеорегистратора e ace b28 к питанию и автомобильному аккумулятору
Кнопки управления
Для настройки видеорегистратора-зеркала представлена инструкция корректировки в виде таблицы.
| № | Символ | Расшифровка | Описание |
| 1 | Вертикальная черта в кружочке | Клавиша питания | Используется для включения/выключения экрана или самого устройства |
| 2 | Четырехлистник | Работа с меню | Непрерывное нажатие обеспечивает переходы между разделами, кратковременное удержание – вызов настроечного меню на экран |
| 3 | Шестиконечная звезда | Действия с режимами видео и их экстренными переключениями | Возможность смены фото на видео, прекращения съемки при необходимости избегания наложения картинок друг с другом |
| 4 | Кнопки «влево/вправо» | Перелистывание страниц вверх или вниз, корректировка уровня громкости аудио | В режиме воспроизведения или видеозаписи регулируют перемещение изображения, а также степень громкости записываемых звуковых файлов |
| 5 | ОК | Подтверждение выбранного действия | Включение/выключение камеры, согласие с определенной опцией в режиме ожидания |
| 6 | Изображение дисплея | Информация об экране | Указывается марка, разрешение, диагональ монитора |
Установка и настройка камер
При установке видеорегистратора e ace b28 необходимо также правильно установить и настроить камеры, которые будут использоваться в системе. В этом разделе мы рассмотрим несколько шагов для успешной установки и настройки камер:
-
Выбор места установки: Перед установкой камеры необходимо выбрать оптимальное место, с которого она сможет охватить нужную область наблюдения. Учитывайте такие факторы, как высота крепления, угол обзора и возможные помехи, которые могут мешать видимости.
-
Подключение камеры: Подключите видеокамеру к видеорегистратору с помощью кабеля. Убедитесь, что все соединения кабелей прочные и надежные. Также проверьте, что камера получает питание от источника.
-
Настройка камеры: Перед началом настройки камеры, убедитесь, что она включена и работает должным образом. Подключите видеокамеру к монитору и настройте параметры изображения, такие как контрастность, яркость и насыщенность, чтобы достичь наилучшего качества видео.
-
Расположение камеры: Определите окончательное расположение камеры на основе результатов предварительных настроек. Установите камеру в выбранном месте и закрепите ее с помощью кронштейна или других крепежных элементов. Убедитесь, что камера надежно закреплена и имеет устойчивую основу.
-
Тестирование и настройка: После установки камеры проведите тестовую запись и просмотрите получившиеся записи. Оцените качество изображения, угол обзора и другие параметры. Если требуется, внесите корректировки в настройках видеорегистратора или самой камеры, чтобы достичь оптимального результата.
-
E-ACE видеорегистратор инструкция

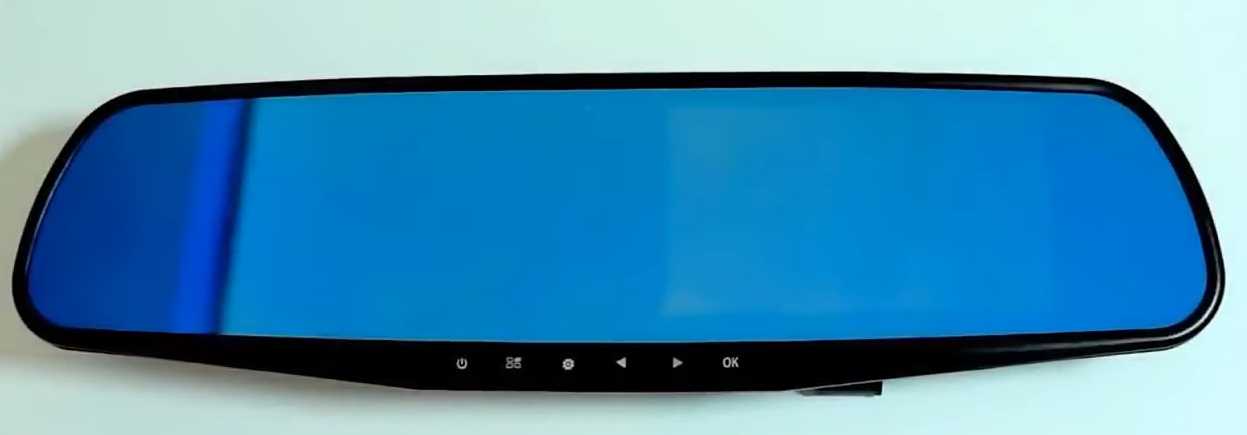

На лицевой части 6 кнопок управления: кнопка включения, меню, переключение режимов, кнопка навигации, кнопка подтверждения ok.

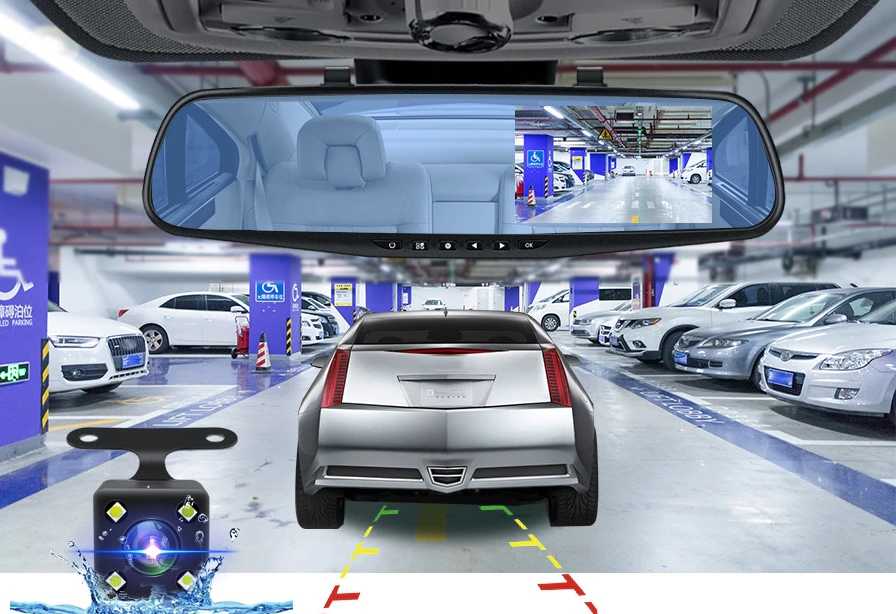

Зеркало видеорегистратор с камерой заднего вида
В этой части зеркала мы можем видеть экран, где отображается видео. Появляется оно тогда, когда девайс включен. Повернув зеркало мы можем увидеть мини юсб порт для зарядки, слот для карты памяти- microsd, код для подключения камеры заднего вида.
авто регистратор
На задней стороне зеркала кнопка аварийной перезагрузки, встроенный микрофон и камера переднего вида.
Чтобы закрепить зеркало в вашем автомобиле понадобится два крепления, которые идут в комплекте. Нужно их сначала зафиксировать на самом зеркале на верхних или нижних креплениях на одной стороне, либо верхние либо нижней, чтобы потом накинуть уже на штатное зеркало.
Затем вы затягиваете крепление и фиксируйте их на противоположных петлях. Главное не перепутать ориентацию прибора. Камере следует быть по правую руку от вас с обратной стороны.
Кнопки для настройки видеорегистратора
Кнопка power (off/on) — позволяет выключить или включить устройство
Кнопка Menu — позволяет вызвать основной режим настроек
Кнопка Down — кнопка управления позволяющая менять активную строку меню находящаяся ниже
Кнопка Up — аналогична кнопке Down позволяет менять активную строку меню находящуюся выше
Кнопка SNAP/REC — запуск съемки/остановка съемки. Возможность сделать снимок. Иногда имеет дополнительную функцию, при работе в меню подтверждает выбор в необходимый пункт в меню. (Если отсутствует кнопка ОК)
ОК — кнопка выбора или подтверждения, тех или иных настроек или пунктов меню.
Автомобильный видеорегистратор, встроенный в зеркало. Как зеркало — просто супер!
Reset — сброс настроек до заводских (обычно самая маленькая и тугая — защищена от случайного нажатия).
