Проводка на автомобилях ока ваз-1111, 11113: ее замена и схема электрооборудования

Техническое обслуживание

Заявленный ресурс двигателей «Оки» в условиях своевременного и правильного обслуживания – 120 тыс. км. То есть эти агрегаты, несмотря на ряд врожденных проблем, можно назвать относительно надежными в своей категории.

Регламентный срок прохождения ТО – каждые 15 тыс. километров пробега. В рамках обслуживания меняют масло (желательно использовать синтетическую смазку, если в двигатель заливали полусинтетику, интервал снижается до 10 тысяч км.). Поэтому выбирая, какое масло залить в двигатель «Ока» и когда, следует уточнить, какая жидкость уже находится в картере. При замене промывается масляная система и меняется масляный фильтр. Степень вязкости масла – 0W 40. 5W 40, 10W 40, в зависимости от сезона.

Регулировку клапанных зазоров полагается делать каждые 30 тысяч, но фактически ее проводят по необходимости и реальному состоянию двигателя. Также на этом пробеге следует прочищать карбюратор и регулировать холостой ход.

Через 60 тысяч пробега следует менять жидкость в охлаждающем контуре. Если не произвести этого вовремя, субстанция деградирует и потеряет антикоррозийные и смазочные свойства, уменьшая ресурс системы в целом. При данном пробеге строго обязательна и замена изношенного ремня ГРМ: если он оборвется, клапана загнет, что приведет к необходимости менять двигатель или делать дорогой ремонт.

Работа системы зажигания

Ток, протекающий в первичной обмотке катушки зажигания, создает вокруг витков обмотки магнитное попе. В момент прерывания тока магнитное попе резко сжимается и, пересекая витки вторичной обмотки, индуктирует в ней ЭДС порядка 22…25 кВ. Ток высокого напряжения замыкается по пути: верхний высоковольтный вывод катушки 31 — свеча зажигания первого цилиндра — масса — свеча зажигания второго цилиндра — нижний высоковольтный вывод катушки зажигания. При этом происходит искровой разряд одновременно у двух свечей зажигания: первого и второго цилиндров. В одном из цилиндров в это время заканчивается такт сжатия и разряд поджигает горючую смесь, а в другом цилиндре в это время завершается выпуск отработавших газов и разряд происходит вхолостую.

Горючая смесь сгорает примерно за тысячные доли секунды. За это время коленчатый вал двигателя поворачивается на 20…50° (в зависимости от частоты вращения). Для получения максимальной мощности и экономичности двигателя необходимо воспламенять горючую смесь несколько ранее прихода поршня в в. м. т., чтобы сгорание закончилось при повороте коленчатого вала на 10…15° после в. м. т., т. е. искровой разряд должен создаваться с необходимым опережением.

При излишне раннем зажигании, когда угол опережения зажигания слишком большой, горючая смесь сгорает до прихода поршня в в. м. т. и тормозит его. В результате снижается мощность двигателя, возникают стуки, двигатель перегревается и неустойчиво работает при малой частоте вращения холостого хода. При позднем зажигании горючая смесь будет сгорать, когда поршень пойдет вниз, т. е. в условиях увеличивающегося объема. В этом случае давление газов будет значительно ниже, чем при нормальном зажигании, и мощность двигателя тоже понизится Кроме того, возможно догорание смеси в выпускном трубопроводе.

Чтобы сгорание топлива происходило своевременно, каждому числу оборотов двигателя необходим свой угол опережения зажигания. Начальный (установочный) угол опережения зажигания составляет 1°±1° (4°±1° для двигателей 11113) при частоте вращения коленчатого вала 820…900 об/мин. С увеличением частоты вращения угол опережения зажигания должен увеличиваться, а с уменьшением частоты — уменьшаться. Эту задачу выполняет центробежный регулятор опережения зажигания.

При увеличении частоты вращения валика грузики 5 под действием центробежных сил поворачиваются относительно своих осей. Язычки грузиков упираются в ведомую пластину 4 и, преодолевая натяжение пружин, поворачивают ее вместе с экраном 3 в направлении вращения валика на угол А. Теперь прорезь экрана проходит раньше (на угол А) через зазор датчика, и он раньше выдает импульс, т. е. опережение зажигания увеличивается. При снижении частоты вращения центробежные силы уменьшаются, и пружины поворачивают ведомую пластину 4 вместе с экраном против направления вращения валика, т. е. опережение зажигания уменьшается.

При изменении нагрузки на двигатель изменяется содержание остаточных газов в цилиндрах двигателя. При больших нагрузках, когда дроссельные заслонки карбюратора полностью открыты, содержание остаточных газов в рабочей смеси низкое, рабочая смесь богатая и сгорает быстрее, а зажигание должно происходить позже. При снижении нагрузки на двигатель (прикрытие дроссельных заслонок) количество остаточных газов увеличивается, рабочая смесь обедняется и горит дольше, поэтому зажигание должно происходить раньше. Корректировку угла опережения зажигания в зависимости от нагрузки на двигатель выполняет вакуумный регулятор опережение зажигания.

На диафрагму 14 этого регулятора действует разрежение, передаваемое из зоны над дроссельной заслонкой первичной камеры карбюратора. Когда дроссельная заслонка закрыта (холостой ход двигателя), отверстие, через которое передается разряжение на регулятор, оказывается выше кромки дроссельной заслонки и вакуумный регулятор не работает.

При небольших открытиях дроссельной заслонки в зоне отверстия появляется разрежение, которое передается вакуумному регулятору. Диафрагма 14 оттягивается и тягой 16 поворачивает опорную пластину 2 датчика против направления вращения валика. Опережение зажигания увеличивается. По мере дальнейшего открытия дроссельной заслонки (увеличение нагрузки) разрежение уменьшается, и пружина отжимает диафрагму в исходное положение. Опорная пластина датчика поворачивается в направлении вращения валика, и опережение зажигания уменьшается.

• Ford s max двигатель неисправен



• Сколько хранятся ошибки в эбу



• Можно ли ножом проколоть колесо машины



• Как проверить уровень масла в акпп киа спортейдж 3



• Установка арочных колес на газ 66

Почему Ока не имеет массы на рулевой колонке?

Основная причина отсутствия массы на рулевой колонке у Оки связана с особенностями ее конструкции. Рулевая колонка Оки выполнена из легких материалов, что обусловлено ее миниатюрными размерами и установкой защитных элементов. Благодаря этому выбирается компромисс между прочностью и весом, чтобы обеспечить легкость управления автомобилем.

Отсутствие массы на рулевой колонке может вызывать некоторые проблемы. Во-первых, обычно наличие массы на колонке способствует улучшению ощущений при управлении автомобилем. Учитывая, что Ока предназначена для городской езды и обладает небольшой мощностью двигателя, отсутствие массы на рулевой колонке может привести к некоторому размыванию ощущений и слабому ответу на водительские команды.

Однако преимущества Оки частично компенсируют отсутствие массы на рулевой колонке. Во-первых, легкость управления автомобилем позволяет водителю оперативно реагировать на дорожную обстановку и легко маневрировать в условиях оживленного города. Кроме того, отсутствие массы на рулевой колонке способствует уменьшению усталости водителя при длительном управлении автомобилем, особенно на плохих дорогах.

В целом, отсутствие массы на рулевой колонке у Оки является компромиссом между удобством управления и ощущениями при вождении. Несмотря на некоторые проблемы, это одно из преимуществ Оки, которое делает ее особой и неповторимой. Используя уникальную конструкцию рулевой колонки, Ока предлагает водителю простоту и комфорт управления, что является важным критерием при выборе автомобиля.

Устройство и ремонт стартера в авто ОКА (ВАЗ-11111)

Предохранители skoda octavia (шкода октавия) а5: где находятся, замена

Как и любые ДВС легкового автотранспорта, силовые агрегаты автомобиля «Ока» модификаций 1111, 11113 запускаются с помощью стартера – силового электромотора с дистанционным управлением. В задачу этого узла входит раскручивание коленчатого вала, чтобы создать необходимые условия для воспламенения топливовоздушной смеси.

Модели, характеристики, место расположения

Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.

Примечательно, что на «Ока» силовые электродвигатели выпускались несколькими производителями. Наиболее распространенным является узел с заводским индексом 39.3708 (самарского завода КЗАТЭ), его мы в дальнейшем и будем рассматривать. Также на ВАЗ-1111 устанавливались комплектующие белорусского производства (1111-3708010-5) и словенские – AZE-1517.

Основные характеристики модели 39.3708 таковы:

• Мощность – 0,9 кВт;
• Потребляемый ток – 230А;
• Масса – 5 кг;

Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.

Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:

• Статор с обмотками возбуждения;
• Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
• Якорь;
• Бендикс (приводная шестерня с муфтой свободного хода);
• Втягивающее реле с вилкой привода;
• Крышки;

Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.

Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.

На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.

Как идентифицировать перегоревший предохранитель

Оценить состояние модулей цилиндрического типа, равно как и ножевого тип достаточно просто. В обеих случаях по центру предохранителя проложен плавильный элемент.

Как только сила тока превышает допустимую, пластина моментально плавится, размыкая контакты. Образуется небольшое черное пятно, что и является свидетельством того, что деталь неисправная.

Модуль извлекается с посадочного места специальным пластиковым пинцетом. В жизни, аксессуар часто теряется, поэтому практикуют пальцами. После замены надеваем силовые клеммы на аккумуляторную батарею, заводит двигатель, тестируем систему.

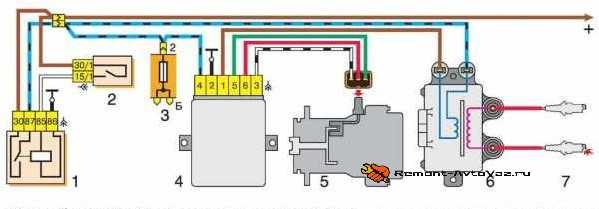

Подключение коммутатора

Случаи бывают разными, не исключено, что придется вам менять проводку

Поэтому потребуется принимать во внимание назначение всех выводов на штекере коммутатора. Это позволит правильно провести подключение, причем риска вывести его из строя не будет. Первый вывод коммутатора – это выход

Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи

Первый вывод коммутатора – это выход. Другими словами, с него снимается усиленный сигнал. Его нужно соединять с выводом катушки «К». Второй контакт соединяется с массой – минусом аккумуляторной батареи.

Все три провода от датчика Холла идут на коммутатор ВАЗ. Причем сигнальный провод соединяется с шестым выводом коммутатора. Пятый – это вывод для питания (на нем напряжение стабильно 12 Вольт). Третий вывод коммутатора – масса (минус питания). Третий соединен внутри блока со вторым. А вот между четвертым, на который подается питание от АКБ, и пятым имеется постоянное сопротивление и стабилизатор напряжения.

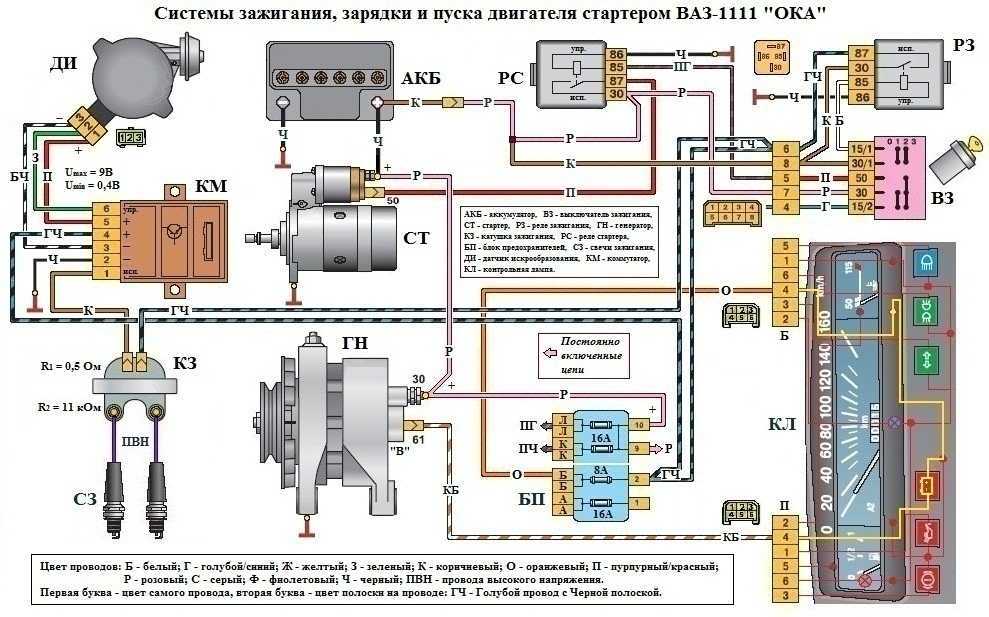

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113

Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.

Система зажигания

– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

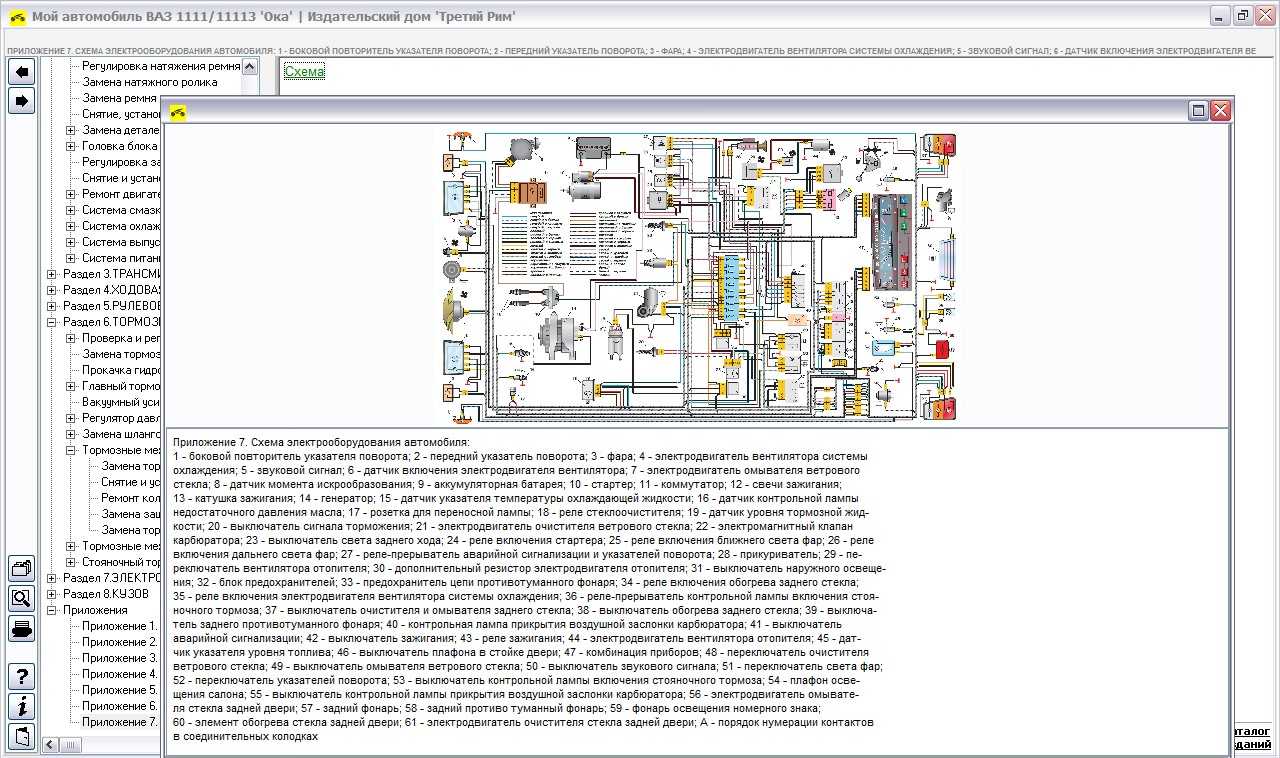

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

• Новая ЛАДА Калина;
• ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
• Производство ЛАДА Ларгус и Nissan Almera;
• ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Двигатели и трансмиссии

У Ока 1111 технические характеристики мотора сводились к общему объему камер сгорания в 0,649 литра и мощности 29,3 л.с. По сути, это была половина 1,3-литрового мотора модели ВАЗ-2108.

У СеАЗ-1113 объем был больше – 0,75 литра, мощность тоже была выше – 33,0 л.с.

СеАЗ 11116 технические характеристики имел несколько иные. Эта модель, появившаяся позже всех, комплектовалась китайской силовой установкой с 3 цилиндрами. Рабочий объем этого агрегата составлял уже 1,0 литр, а мощность, которую он выдавал, составляла 53 л.с.

Статья в тему — Устройство двигателя ОКИ ( СеАЗ)

Все автомобили были переднеприводными. На версиях 1111 и 1113 использовалась 4-ступенчатая коробка передач, оснащенная синхронизаторами каждой передачи.

Китайский мотор версии 11116 работал в паре уже с 5-ступенчатой коробкой. Это позволяло разогнать авто до 150 км/ч.

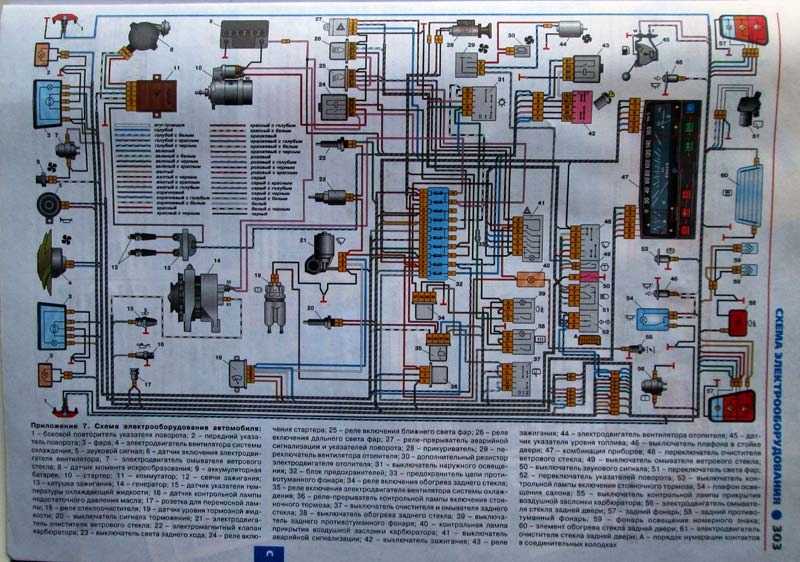

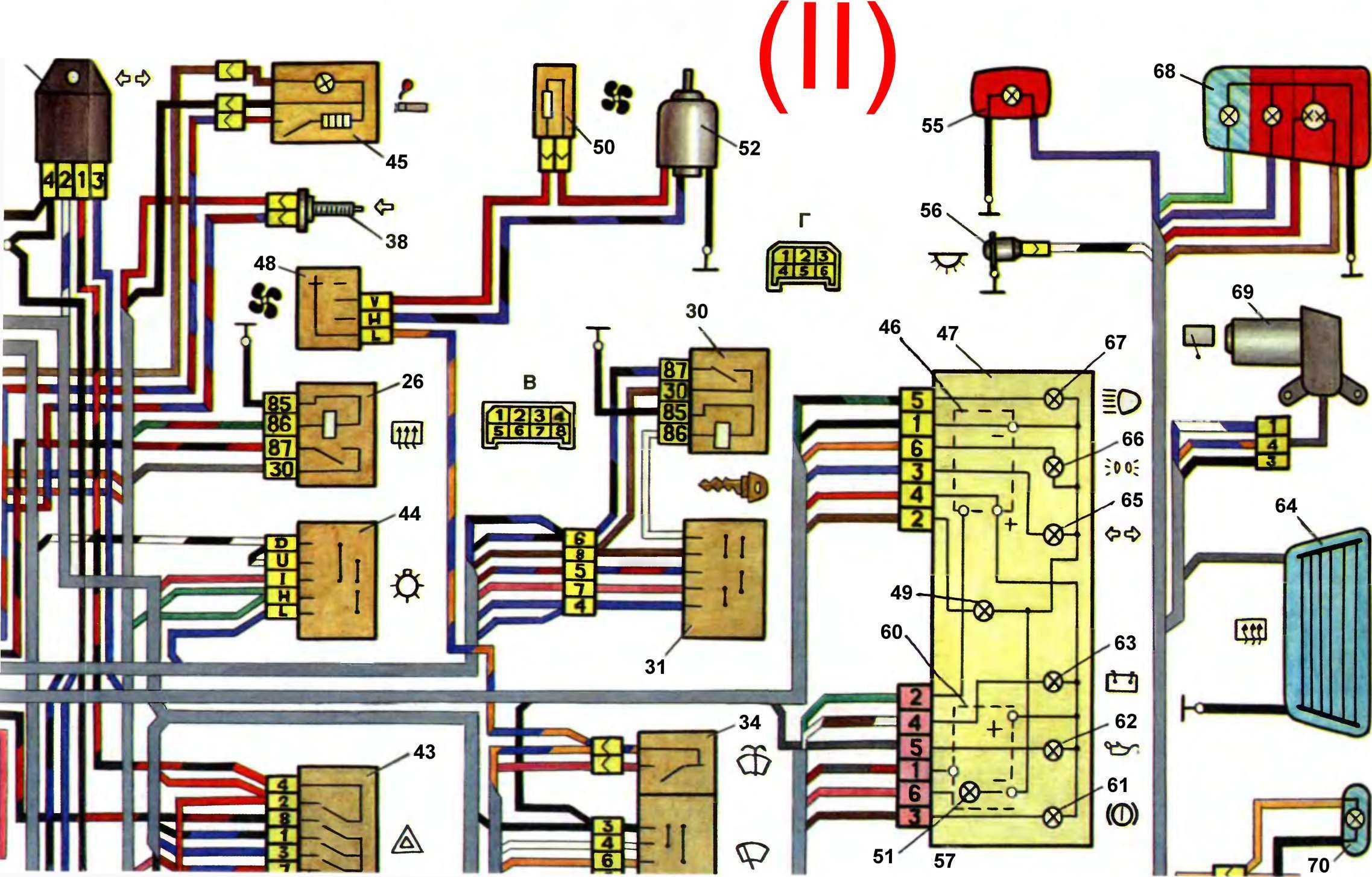

Электросхема ВАЗ-1111 с обозначениями

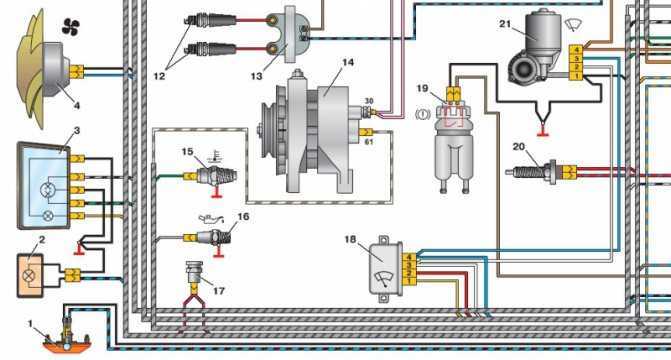

Перечень элементов, указанных на схеме:
