Гидрокорректор фар: как он устроен и как им пользоваться

ЗАМЕНА КОРРЕКТОРА НА БОЛЕЕ СОВЕРШЕННЫЙ

На автомобилях серии ВАЗ 2114 установлен штатный гидравлический корректор положения световых приборов. А на новых машинах уже применяется электрический корректор. Многие водители заменяют штатный на новый, чтобы улучшить свет фар на ВАЗ 2114. Основное отличие от гидравлического здесь заключается в полном отсутствии шланг с рабочей жидкостью – всю работу здесь делают электромоторы. Замена гидрокорректора фар ВАЗ 2114 производится очень легко, так как он занимает положенное место гидрокорректора.

Замена происходит по таком алгоритму:

1. Снимаем клемму АКБ, чтобы нас не ударило током;
2. Открутив основной цилиндр под панелью, вращая его против часовой стрелки снимаем устройство и его рычаг;
3. Заменяем уплотнительное кольцо перехода кабины в подкапотное пространство;
4. Прикручиваем на освободившееся место электрический корректор;
5. От главного устройства минусовой провод крепим к кузову, а плюсовой закрепляем на выводе под номером 20 колодки кабелей под панелью машины;
6. Вдоль кабелей прокладываем проводку к исполнительным моторам на фарах;
7. Подключаем минусовую клемму АКБ обратно и проверяем, что у нас получилось.

Теперь мы знаем, как самостоятельно настроить фары на ВАЗ 2114 и впредь трудностей возникать не должно.

Из чего состоит и как работает система автоматической коррекции фар?

В системе автокорректора может быть установлено от одного до трех датчиков дорожного просвета, ставятся они спереди и сзади кузова. Кроме того, в системе используется бесконтактный датчик угла поворота, принцип работы которого заключается на эффекте Холла. Датчики крепятся к кузову и соединяются с подвеской при помощи специальных тяг. Сам датчик представляет собой подвижный ротор с постоянными магнитами и неподвижного статора в виде датчика Холла.

Положение кузова по отношению к подвеске распознается благодаря датчикам и тяге, которая меняет свое положение, поворачивая ротор, который в свою очередь меняет магнитный поток. Этот поток учитывается датчиком Холла, после чего происходит коррекция фар с учетом заданных алгоритмов. В более дешевых системах автоматической коррекции фар используется всего один датчик — ультразвуковой. Единственный датчик крепится в задней части кузова по принципу описанному выше.Сигнал, который поступает от датчиков принимает ЭБУ (электронный блок управления) автокорректора фар. Блок управления руководствуется определенными алгоритмами, которые предполагают учтение информации о текущей скорости автомобиля, а также состоянии датчиков. После этого ЭБУ подает команду относительно угла, на который необходимо поднять или опустить фары.

Такая простая и в то же время полезная система позволяет всегда держать фары в правильном положении, исключая возможность ослепления других участников движения. Более совершенным и продвинутым в плане безопасности движения и автоматической коррекции фар является система адаптивного освещения, которая позволяет корректировать пучок света не только в вертикальном, но и в горизонтальном направлении, но это, как говорится, уже совсем другая история…

У меня все, надеюсь, вам все понятно? Спасибо за внимание, и до новых встреч на Фара Инфо

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

• Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
• Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

ПРИНЦИП ДЕЙСТВИЯ

Когда водитель решает, что нужна настройка фар он для этого поворачивает специальную рукоять в салоне автомобиля. Она управляет давлением в системе трубопроводов корректора.Соответственно, когда нужно чтобы фары опустились вниз происходит все следующим образом:

• Ручка поворачивается вниз;

Переключатель в салоне выглядит так

• Давление в системе падает;
• Рабочий шток входит в корпус;
• Фара опускается.

Исходя из этого, можно сказать, что основную часть времени в рабочих механизмах поддерживается высокое давление, это нужно для поддержания горизонтального положения фары.

Зимой, или в переходной период, когда температура на улице и в подкапотном пространстве сильно отличаются друг от друга трубопроводы и уплотнительные резинки могут расслаиваться, и рабочая жидкость может вытекать. Корректор фар при этом, скорее всего, выйдет из строя, а рабочие цилиндры заклинят и будут требовать полной замены.

В плане калибровки устройства, то подойдет инструкция от любого отечественного гидрокорректора. Это связано с тем, что конструктивно все они выполнены очень схоже и разобраться самостоятельно можно в любом из них.

Традиционное снятие фар

Доступ ко всем верхним и нижним винтам будет открыт только при отсутствии переднего бампера. После изъятия винтов можно приступать и к снятию блок-фары, но предварительно стоит избавиться от колодок и проводов. В первую очередь рассмотрим технологию снятия бампера.

О том, как осуществляется регулировка фар своими руками, вы сможете узнать, прочитав подробный материал нашего специалиста.

Ещё один частый вопрос — как заменить лампочку ближнего света. Разобраться в этой проблеме поможет наш эксперт.

Руководство по снятию бампера

Бампер следует снимать согласно следующей инструкции.

1. Выкрутите саморезы, фиксирующие подкрылки. Их должно быть всего четыре. Воспользуйтесь крестовой отвёрткой.
2. Внизу слева и справа нужно изъять ещё по одному саморезу.
3. Снизу также необходимо выкрутить три болта, которые крепят бампер.
4. Извлеките решётку радиатора и приступайте к откручиванию болтов, за счёт которых крепится автомобильный бампер.
5. Под номерным знаком вы найдете декоративную решётку из пластика, от неё также необходимо временно избавиться. Для её снятия достаточно раскрутить два болта и приложить немного усилий, так как дополнительное крепление обеспечивают фиксаторы. Не бойтесь сильнее тянуть на себя.
6. Остаётся изъять два шурупа в зоне под номерными знаками.
7. Для дальнейшего снятия бампера возьмитесь за его края по бокам и сорвите с защёлок, направляя на себя. По весу данный элемент достаточно лёгкий, поэтому вы сможете справиться даже без посторонней помощи.

Замена корректора света фар

Для этой модели ВАЗ, если возникнет необходимость замены устройства, есть два варианта:

• установить гидрокорректор, предусмотренный автопроизводителем;
• заменить гидравлический корректор электрическим аналогом.

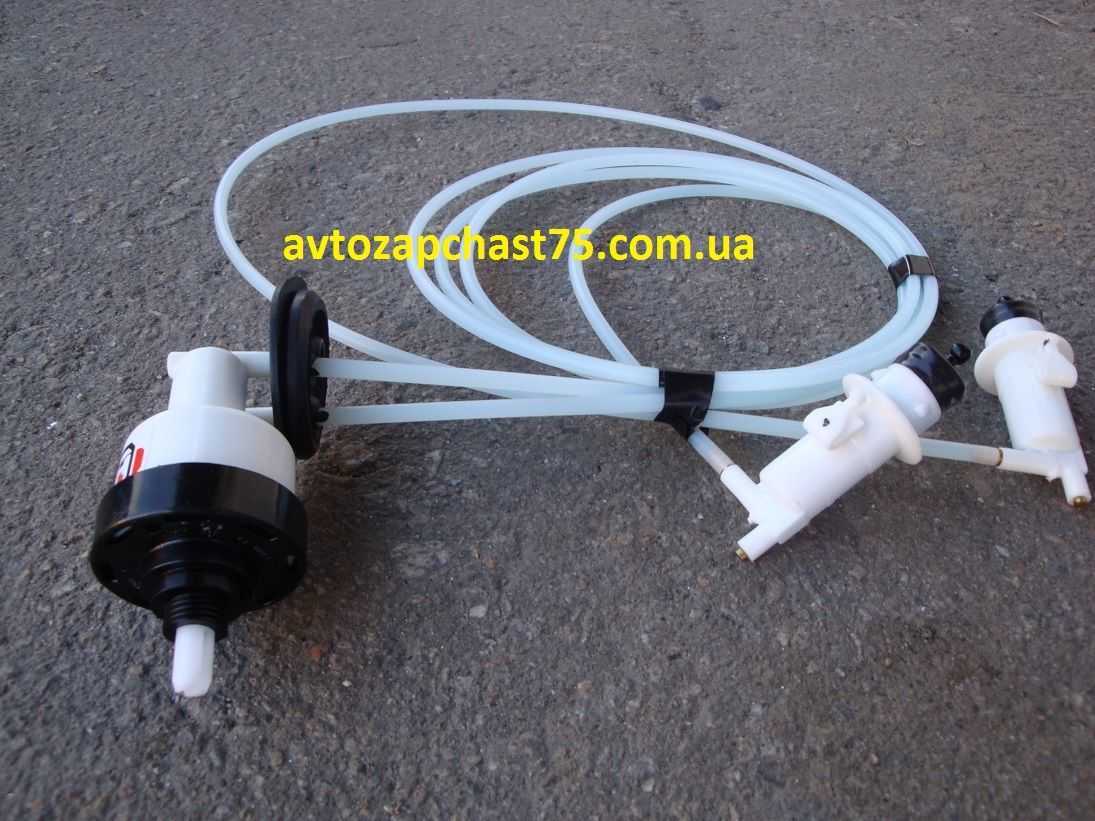

В первом случае необходимо приобрести устройство 2114-3718010, которое подходит для моделей ВАЗ от 2113 до 2115. Замену нужно начинать со съема неисправного корректора света фар, который производится в такой последовательности.

1. Отворачиваются винтовые фиксаторы хомутов, которые прикрепляют соединительные трубки к удерживающим конструкциям.
2. Снимается ручка главного цилиндра, после чего отворачивается гайка, притягивающая основное гидравлическое устройство к приборной панели.
3. От конструкции фары отсоединяются рабочие цилиндры и вместе с трубками просовываются в салон.
4. Установку нового гидравлического устройства, корректирующего направление света фар, нужно проделать в обратном порядке.

Для замены гидрокорректора на электрический вариант, подходящий для установки в те же места, нужно приобрести прибор «СиличЪ-Зенит». После съема штатного корректора проделываются следующие действия:

1. Отключается «минус» от аккумулятора.
2. После замены уплотнительного кольца монтируются электрокорректоры в места, где стояли рабочие цилиндры.
3. «Плюс» присоединяется к колодке «20», «минус» замыкается на массу.
4. Проводка фиксируется там, где были соединительные трубки. Можно прикрепить ее и к общему жгуту электропитания.
5. Подключается «минус» к аккумулятору, проверяется работоспособность электрокорректора.

Электромеханический корректор фар ВАЗ 2114Как видите, есть два варианта замены вышедшего из строя гидрокорректора. Электрическое устройство дороже гидравлического. Однако многие автолюбители предпочитают именно электрокорректор, отмечая более надежную и долговечную его эксплуатацию. Какого бы типа корректор вы ни выбрали, теперь вы знаете, как самостоятельно его установить.

Электромеханический корректор фар ВАЗ 2114

Как работает гидрокорректор

По названию устройства можно понять, что в основе его действия лежат гидравлические закономерности. То есть изменяющееся давление рабочей жидкости в системе приводит к механическим перемещениям нужной детали. Так и есть в действительности. Вся система регулировки направления потока света состоит из таких основных узлов:

• главного цилиндра;
• соединительных трубок;
• рабочих цилиндров (на каждой блок-фаре);
• передающих усилие рычагов.

Ручная корректировка света фар

При нормально работающем гидрокорректоре отражатели должны реагировать на повороты ручки. Это легко проверить в темное время суток, наведя свет фар на вертикальную плоскость (какую-нибудь стену, например). Если отражатели остаются неподвижными, это говорит о возможной поломке системы регулировки.

Конструкция

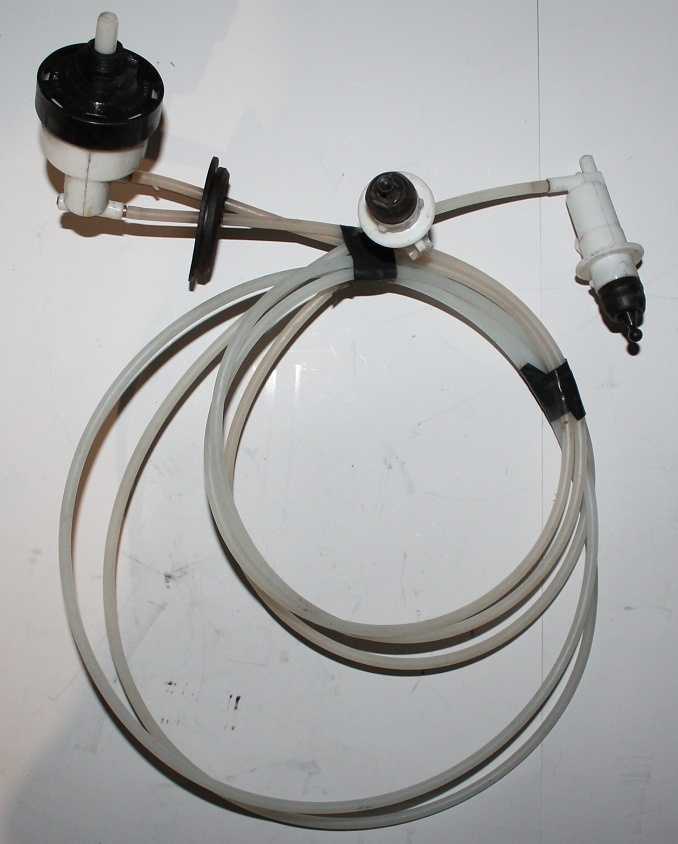

Конструктивно гидрокорректор фар представляет собой набор следующих компонентов.

Компонент	Характеристика
Главный цилиндр	Он крепится на приборной панели
Исполнительные цилиндры	Они находятся на блок фарах, и обеспечивают их повороты
Соединительный трубопровод	Его фиксация осуществляется хомутами
Рабочая жидкость	Они имеет повышенную устойчивость к низким температурам воздуха

Принцип работы устройства основан на следующем — корректор поддерживает необходимое давление. Если водитель переключается на ближний свет, в системе происходит снижение давления, шток с помощью поршня поворачивает фары вниз. Если жидкость вытекла, корректировать направление света становится невозможно.

Электрокорректор

Собрав показанную на рисунке схемы, вы сможете проверить плавность хода сервопривода. Если мотор-редуктор не реагирует на подачу питания, можно смело приступать к его замене либо разборке. Корпус в большинстве случаев крепится пластиковыми защелками. Если защелки не получается отщелкнуть, их можно аккуратно срезать, а при установке части корпуса соединить дихлорэтаном (специальный клей для пластмассы). Сами электродвигатели выходят из строя чрезвычайно редко, но и они продаются отдельно.

Читать новости о новой Ниве

• Главная> Популярный> Авто- и мототовары >»светодиодные фары нива»3,813 найденные продукты
• Замена фары на Ниву 2121: советы и рекомендации
• Схема электрооборудования Шевроле Нива и ее описание
• Лучшие фары для нивы — Авто журнал Инкам Авто
• Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации
• Тюнинг фар на Ниву 21213(4) — варианты качественного освещения
• Блок предохранителей нива шевроле с описанием (до 2009 года выпуска)
• Почему потеют фары изнутри и что делать с этим

А еще интересно: Силовой бампер на НИВУ своими руками

Установка корректора фар Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Для изменения угла наклона пучка света фар в зависимости от загрузки на автомобиле применяется гидрокорректор фар, состоящий из главного цилиндра, закрепленного на панели приборов, и рабочих цилиндров, установленных на корпусах фар и связанных с главным соединительными трубками. Цилиндры и трубки заполнены специальной жидкостью с низкой температурой замерзания и не сообщаются с атмосферой. Гидрокорректор выполнен неразборным и ремонту не подлежит. При эксплуатации автомобиля могут произойти заклинивание поршней в цилиндрах или утечка жидкости из цилиндров или трубок.

Гидрокорректор, вышедший из строя, целесообразно заменить на более высокотехнологичный электромеханический корректор фар (электрокорректор фар).

Установочный комплект электрокорректора состоит из регулятора положения фар, двух исполнительных механизмов с уплотнительными кольцами и жгута соединительных проводов.

Работу выполняем на автомобиле с панелью приборов ВАЗ-2114.

В салоне автомобиля…

…снимаем рукоятку выключателя освещения панели приборов.

…и рукоятку гидрокорректора.

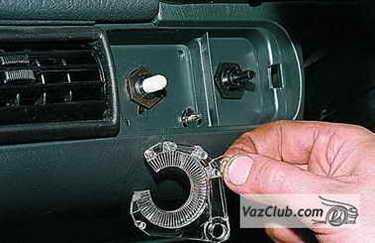

…снимаем облицовку со шкалой корректора.

Крестообразной отверткой отворачиваем саморез крепления световода подсветки шкалы корректора ваз 2113…

…и снимаем световод.

Головкой «на 21» отворачиваем гайку крепления главного цилиндра гидрокорректора.

Надавив на стержень цилиндра, утапливаем его в отверстие панели приборов…

и выводим главный цилиндр из-под панели.

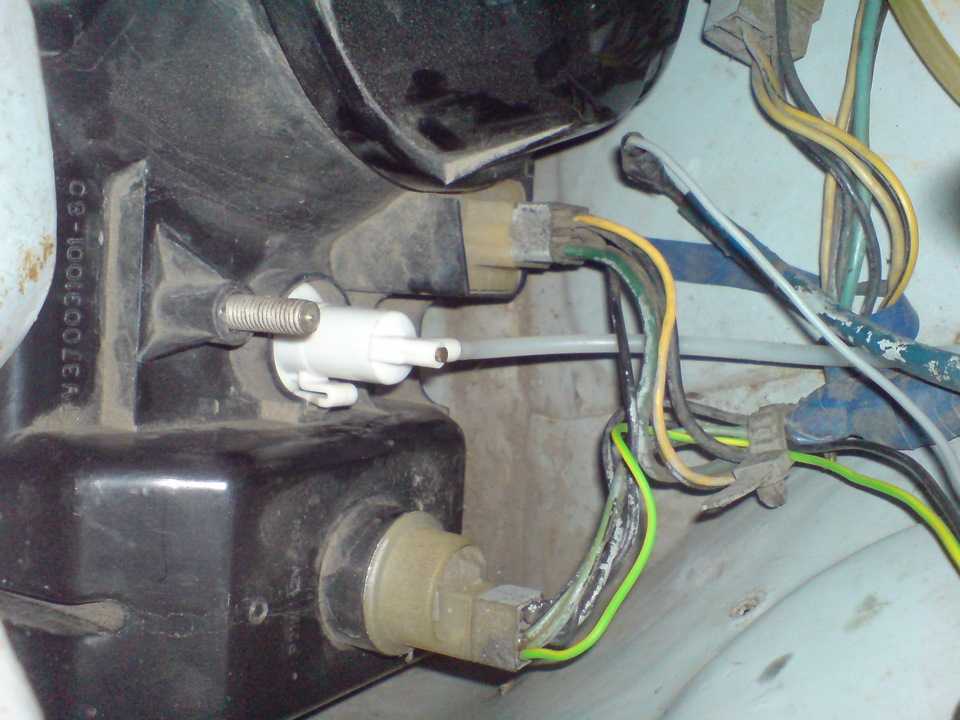

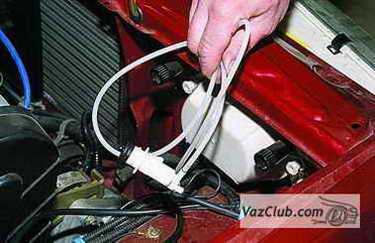

В моторном отсеке отсоединяем от корпусов фар рабочие цилиндры гидрокорректора ваз 2114 (показано на правой фаре).

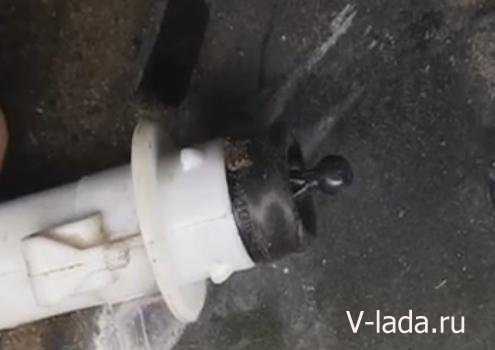

Нажимая на фиксатор, поворачиваем рабочий цилиндр гидрокорректора против часовой стрелки…

…и вынимаем его из корпуса фары.

Бокорезами перекусываем трубки…

…и снимаем правый цилиндр.

Аналогично отсоединяем рабочий цилиндр гидрокорректора от левой фары (для удобства можно снять аккумуляторную батарею).

…вынимаем резиновый уплотнитель трубок гидрокорректора из отверстия в щитке передка.

Продеваем в уплотнитель колодки жгута проводов электрокорректора фар ваз 2115. Прокладываем жгуты проводов электрокорректора фар вдоль заводских жгутов проводов.

Вставляем электрокорректор в отверстие корпуса фары.

Подсоединяем к правому электрокорректору колодку жгута проводов.

Аналогично подключаем электрокорректор к левой фаре.

В салоне подсоединяем «минусовый» провод электрокорректора к «массе», а провод питания к проводу, подающему напряжение на нить ближнего света лампы фары (после предохранителя).

Подсоединяем колодку жгута проводов электрокорректора к регулятору. Устанавливаем регулятор в последовательности, обратной снятию главного цилиндра гидрокорректора.

Какой гидрокорректор выбрать?

Часто автолюбители вместо штатного агрегата предпочитают более практичный и эффективный электрокорректор, который не предусмотренный производителем, но легко вмещается в гнездо старого механизма. Его отличие заключается в электромоторах, которые обеспечивают функционирование привода изделия. Такой корректор монтируется так же, как и обычный.

Электрическое устройство гидрокорректора фар ВАЗ 2114 устанавливается следующим образом:

• убирается минусовая клемма с батареи;
• главный цилиндр поворачивается против часовой стрелки и демонтируется;
• меняется уплотнительный фиксатор, кольцо;
• устанавливает корректор на место главного цилиндра;
• снимается рычаг устройства в салоне авто;
• плюсовая клемма электрокорректора соединяется с гнездом колодки №20 и фиксируется под панелью приборов на одной из шпилек кузова;
• вместо трубопроводов прокладывается проводка;
• прибор подключается к исполнительному механизму;
• подсоединяется клемма к батарее;
• проверяется функциональность агрегата.

Гидрокорректора фар на ВАЗ 2114 с электрическим приводом

Вот так выполняется замена гидрокорректора фар на ВАЗ 2114 с электрическим приводом!

Регулировка штока

В некоторых случаях регулятор фар выходит из строя из-за нарушения зацепления регулировочного рычага. Таким образом, если гидрокорректор фар ВАЗ 2114 не работает, не спешите его менять. Для начала удостоверьтесь в том, что соединение штока и рычага соответствует рабочему положению.

Шток основного цилиндра корректора упирается в рычаг, воздействующий на такой же шток, который жестко закреплен на плафоне фары. Через регулировочный болт проходит рычаг, выступающий в качестве точки опоры. Механизм регулировки функционирует подобно качелям. Корректор раскачивает плафон, а регулировочный болт дает возможность поднимать/опускать опорную точку качелей. Если болт выкручен в крайнее положение, обратный конец рычага в виде шарика может выскользнуть из места крепления со штоком плафона.

Из чего состоит и как работает гидрокорректор

Конструкция устройства регулировки неразборная и простая, гидрокорректор фар Лады Гранты состоит из следующих элементов:

• располагающийся под приборной панелью основной цилиндр;
• находящийся на каждой блок-фаре рабочий цилиндр;
• механизмы регулирующие рефлектор;
• соединительные компоненты.

На панель приборов выводится ручка для управления режимами, помогающая владельцу менять давление в главном цилиндре. Изменение давления приводит к повороту отражателя, а значит, и направлению светового потока.

Изменение давления в основном цилиндре передается рабочим элементам, из-за чего поворачиваются поршни, изменяя угол наклона отражателя. Электрокорректоры функционируют благодаря бортовой электроэнергии, а потому не зависят от температуры окружающего воздуха. Более надежные устройства такого типа отличаются высокой стоимостью.

Принцип действия гидрокорректора ВАЗ 2110

Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.

Ручная корректировка света фар

ДОРАБОТКА КОРРЕКТОРА СВОИМИ РУКАМИ

При плановом техническом обслуживании также может потребоваться регулировка фар ваз 2114 своими руками. Чаще всего такое бывает, когда гидрокорректор перестал работать исправно, но не вышел из строя полностью.

Самая распространённая причина такого частичного выхода из строя – отсутствие нормального зацепления рычага и штока в рабочем цилиндре. В нормальных условиях конец штока должен быть зацеплен с рычагом, другой конец которого упирается в еще один шток. Последний же воздействует с самой фарой, подвигает ее в нужном направлении. Проще говоря, этот механизм напоминает своеобразные качели, точка опоры которых находится на регулировочному болту.

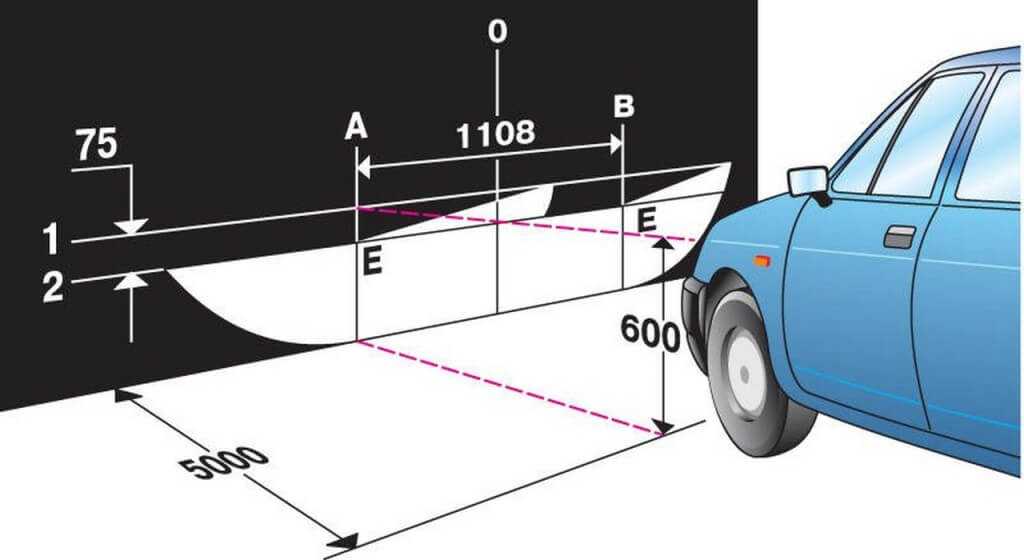

Регулировка фар ВАЗ своими руками заключается как раз в проверке положения этого болта. Если он был закручен до конца, то конец рычага с одной или другой стороны просто может выскочить. Также болт необходимо выставить так, чтобы опускались и поднимались с минимальным усилием для водителя.

Обслуживание и эксплуатация изделия

Конструкция гидрокорректора фар неразборная, в случае неисправности меняется целиком. Главное, его снять полностью, а не отрезать, чтобы легче было вмонтировать новый прибор.

При увеличении угла наклона света фар можно попробовать отрегулировать механизм. Что нужно сделать?

• Когда машина загружена – фары нужно повернуть вниз так, чтобы световой луч был направлен на проезжую часть.
• Если загрузка авто минимальная и задняя часть рамы находится в приподнятом состоянии – фары следует спроектировать вверх.

Если агрегат не возобновил правильную работу, то нужно проверить наличие жидкости в цилиндрах и трубках. Для этого снимаются изделия и замеряется рабочий ход штоков, он должен быть около 7 мм.

Так производителями задумано, что большую часть времени гидрокорректор находится под давлением, в результате которого шток рабочего цилиндра втягивается, а оптика вращается вниз.

Показываю как я поменял гидрокорректор фар на ВАЗ 2115.

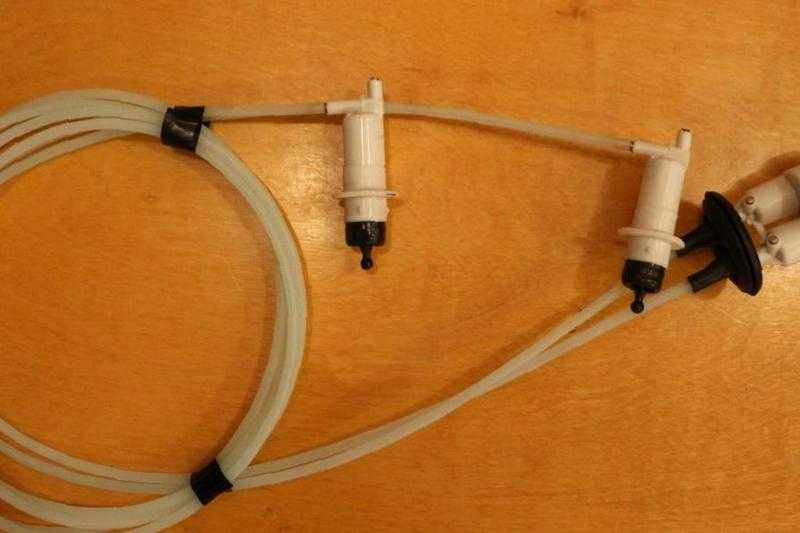

Конструкция гидрокорректоров фар

Как правило, в конструкцию гидрокорректора включены следующие компоненты:

• главный цилиндр, закреплённый на приборной панели;
• исполнительные цилиндры, смонтированные на блок-фарах;
• соединительные трубопроводы, которые фиксируются с помощью хомутов;
• рабочая жидкость повышенной морозостойкости.

Производителем предусмотрено в нормальном состоянии корректора максимальное рабочее давление. Чтобы направить световой поток фары вниз производится понижение давления в системе, в результате чего шток исполнительного цилиндра втягивается и оптика поворачивается вниз. Таким образом, большую часть времени устройство находится под повышенным давлением.

Довольно часто при возникновении температурных перепадов, особенно зимой, происходит нарушение структуры уплотнителей из-за низкого качества резины, что приводит к утечке рабочей жидкости. В свою очередь, это приводит к заклиниванию поршней цилиндров в одном из положений.

Конструктивно все гидрокорректоры, которые устанавливаются на автомобилях ВАЗ, выполнены по аналогичной схеме, за исключением некоторых отличий в размерах, компоновке крепления цилиндров и трубопроводов. Сегодня на рынок поставляются следующие модификации гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Устранение неисправности

Как поменять корректор фар на ВАЗ 2114? Чтобы его снять, нужно от фиксаторов крепления проводов отсоединить хомуты, перед эти рекомендуется убрать клеммы с аккумуляторной батареи. Дальше:

1. Снять ручку цилиндра (регулятора), потянув ее немного на себя.
2. Отвинтить гайку цилиндра на панели.
3. Снять облицовку рычага.
4. Вывести из-под панели механизм.
5. Вынуть цилиндры корректора из корпусов, нажимая на их фиксаторы.
6. Далее нужно вывести шланги крепления с хомутами на кузове авто.
7. Задвинуть резиновый уплотнитель в середину салона и туда же провести еще два цилиндра с трубками.

Читайте так же

Снятие гидрокорректора на ВАЗ 2114

Продолжая ремонт гидрокорректора фар внимательно помещаем новый проверенный агрегат на ВАЗ 2114 в гнездо механизма, только в обратной последовательности.

Электрокорректор фар ВАЗ 2114: предназначение и установка

Корректоры фар в каре делают весьма важную функцию. При изменении скорости движения и загрузки кара положение кузова изменяется, светотеневая граница сдвигается, а она обязана обеспечивать лучшую видимость и при всем этом не слепить водителей каров, передвигающихся на встречу.

В итоге, при отсутствии корректора, даже если ваши осветительные приборы настроены по всем требованиям, вы или мешаете встречным авто, или для вас недостаточно света, потому что фары светят вниз, на дорогу.

Потому с 1999 года в Европе наличие корректора является неотклонимой опцией всех, без исключения, каров.

Ремонт гидрокорректора

Ваз 2110 не работает гидрокорректор

Как выше было сказано, объективно следует понимать, что гидрокорректор фактически представляет собой единое целое и поэтому в случае, если выйдет из строя хотя бы один функциональный элемент, то менять придётся весь гидрокорректор.Как на практике проверить работоспособность гидрокорректора:

• первостепенно необходимо крайне внимательно осмотреть трубопровод гидрокорректора на предмет его целостности и проверить, нет ли следов подтёков;
• в случае, если описанных дефектов обнаружено не будет, то следует перейти к полной проверки степени работоспособности соответствующих исполнительных цилиндров;
• исполнительные цилиндры заключены в фаре(см.Ремонт фары ваз 2110 своими руками), оттуда их необходимо вынуть;
• после чего, необходимо максимально точно замерить ход штока;
• в норме ход штока исполнительных цилиндров находится в пределах от 6,5 и до 7,5 мм;
• если будет обнаружено нарушения хода штока, то гидрокорректор необходимо поменять на новый, так как его ремонт просто невозможен.

Практический взгляд на замену гидрокорректора

https://youtube.com/watch?v=f3bzy97VRDU

Алгоритм проведения установки нового гидрокорректора взамен старого:

• все гайки хомутного крепления необходимо отвинтить в направлении крепёжных скоб;
• на главном цилиндре гидрокорректора расположена ручка, её необходимо снять;

Ваз 2110 установка гидрокорректора фар

• панель приборов удерживает главный цилиндр при помощи одной крепёжной гайки, которую необходимо отвинтить;
• исполнительные цилиндры и блок-фар соединены друг с другом, это соединение необходимо прервать;
• исполнительные цилиндры в себе содержат резиновые уплотнители, которые необходимо вместе с самими цилиндрами протолкнуть по направлению к салону;
• установка нового гидроккоректора происходит строго в обратной последовательности.

При выборе гидрокорректора важно обращать внимание на срок, который предлагает той или иной производитель, поскольку данный критерий является одним из показателей качества.
Инструкция самостоятельной диагностики и замены гидрокорректора своими руками по своему существу является предельно простой. Главная суть заключена непосредственно в самом понимание практического функционирования гидрокорректора и в этом, разобраться помогут фото и видео — материалы.
Если замену гидрокорректора произвести исключительно своими руками, то цена такой технической процедуры будет невысока. Главное особое внимание обращать на все нюансы конструкции гидрокорректора

Главное особое внимание обращать на все нюансы конструкции гидрокорректора

Главное особое внимание обращать на все нюансы конструкции гидрокорректора

Главное особое внимание обращать на все нюансы конструкции гидрокорректора
