Датчик температуры охлаждающей жидкости (ДТОЖ)
Датчик температуры охлаждающей жидкости, получает температуру охлаждающей жидкости и отправляет данные в ЭБУ для формирования топливо-воздушной смеси. Сигналы датчика регулируют топливо-воздушную смесь, поэтому при неисправности датчика возможен увеличенный расход топлива и затруднённый запуск двигателя особенно в зимой. На приборной панели загорается Check Engine.
Место расположения: Находится под катушками зажигания (Евро-3) и под распределителем зажигания (Евро-2). На двигателе F16D3 расположен под впускным коллектором между первым и вторым цилиндрами двигателя.
Это интересно: Магнитола, камера заднего вида на тойота королла 120: выбор и установка
Улучшение производительности автомобиля с помощью OBD разъёма на Нексии
Что такое OBD разъём и как он работает?
OBD разъем – это порт, к которому можно подключить сканер, чтобы прочитать и анализировать данные производительности автомобиля. В Нексии OBD разъём расположен вблизи рулевой колонки.
Работа OBD разъёма основана на обмене данными между автомобилем и сканером. С помощью разных датчиков в автомобиле собираются данные о скорости, температуре двигателя, состоянии топливной системы, тормозов и так далее. Сканер выводит эти данные на дисплей и позволяет установить причину неполадок и улучшить производительность автомобиля.
Как OBD-сканер может улучшить производительность автомобиля Нексия?
С помощью OBD сканера можно проанализировать данные работы двигателя и выявить слабые места в производительности автомобиля. Например, можно узнать, что двигатель перегревается или что тормозная система начинает издавать странные звуки. Благодаря этим данным можно предпринять меры, чтобы улучшить производительность автомобиля.
Таким образом, подключение OBD-сканера к разъёму Нексии позволяет находить и устранять проблемы с автомобилем, а также улучшать его производительность в целом. Кроме того, использование OBD-сканера помогает экономить на ремонтах и техническом обслуживании автомобиля.
Диагностический разъем — Электрооборудование и электроника
Верно.Если во время работы двигателя выходит из строя какой-либо датчик или его показания выходят за пределы нормы, то электронный блок управления двигателем (ЭБУ) генерирует ошибку и зажигает лампочку(«Обслуживание двигателя») на панели приборов.
Сигналы о неполадке в виде закодированных вспышек лампочки «Обслуживание двигателя» (SES) получают при подсоединении контакта диагностики к массе (замыкание контактов А и В диагностического разъема обычным проводом), включенном зажигании и выключеном двигателе. Разъем находится справа, в ногах пассажира.
Коды неполадок передаются в следующей цифровой последовательности:
Десятки представлены вспышками с интервалами в 0.4 сек.Пауза 1.2 сек.Единицы представлены вспышками с интервалами в 0.4 сек.
Сначала три раза подряд передается код 12 (самодиагностика ЭБУ и проверка самой лампочки:Пауза
Этот код служит указанием на начало процедуры выдачи кодов. Каждый индивидуальный код повторяется трижды. Если номера кодов попали в память ЭБУ, они будут передаваться в виде последовательности цифр. После передачи всех кодов, вся последовательность повторяется до тех пор, пока блок управления не будет переведен в нормальное состояние (путем отсоединения перемычки от клеммы диагностики).
В случае возникновения ошибки, необходимо проверить соотоветствующий датчик и проводку. Довольно часто неисправности возникают после мойки двигателя — в разъем попадает вода.
Окончательное решение по замене датчика можно принять после диагностики двигателя при помощи Сканера
Пример кода 24 (цепь датчика скорости автомобиля).
Внимание! Неправильное подключение каких либо приборов и перемычек к диагностическому разъему может привести к выходу из строя ЭБУ! Не имеет смысла считывать коды ошибок, если при работе двигателя не загоралась лампочка «Обслуживание двигателя», а так же просто так, ради любопытства!
Стереть ошибки можно отключив на несколько минут аккумуляторную батарею.
Таблица кодов ошибок
Код Информация о датчике Причина ошибки 13 датчик кислороданет изменения напряжения 14 цепь температуры охлаждающей жидкости высокая температура 15 цепь температуры охлаждающей жидкости низкая температура 21 цепь датчика положения дроссельной заслонки высокое напряжение сигнала 22 цепь датчика положения дроссельной заслонки низкое напряжение сигнала 23 цепь датчика температуры воздуха во впускном коллекторе низкая температура 24 цепь датчика скорости автомобиля нет сигнала 25 цепь датчика температуры воздуха во впускном коллекторе высокая температура 33 цепь датчика абсолютного давления (МАР) высокое напряжение сигнала, т.е. низкий вакуум 34 цепь датчика абсолютного давления (МАР) низкое напряжение сигнала, т.е. высокий вакуум 35 отклонение оборотов холостого хода 42 цепь электронного регулирования момента зажигания (EST) 44 датчик кислорода бедная смесь 45 датчик кислорода богатая смесь 51 неисправность блока калибровки памяти 54 нарушение регулировки содержания СО Неисправность резистора СО
www.nexia-club.ru
Симптомы неисправности
Основным симптомом появления ошибки P0342 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».
Также они могут проявляться как:
- Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
- Падение мощности двигателя.
- Возможны пропуски зажигания в цилиндрах двигателя. Также двигатель автомобиля может работать неустойчиво.
- Плавающие обороты, а также попытки заглохнуть на холостом ходу.
- Двигатель глохнет либо плохо заводится.
- Повышенный расход топлива.
Рекомендованные статьи для владельцев Дэу Нексия/Ланос
Scan Tool Pro — бюджетный мультисканер для Daewoo Nexia
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Daewoo Nexia с 2008 года выпуска.
Распиновка разъемов на Daewoo
Тип разъема №1 — 12-ти контактный прямоугольный разъем Марки и года (ориентировочно): все модели 1990-2000 гг. Типичное расположение: в салоне под торпедой. Может располагаться как со стороны водителя, так и со стороны пассажира.
Внешний вид:
Назначение выводов диагностического разъема: A — Масса B — L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена) C — AIR (не всегда разведена)
H — +12В (отсутствует на некоторых моделях)
D — SES-Lamp — линия лампы самодиагностики (не всегда разведена)
E — K-линия диагностики (160-Baud Serial Data) F — TCC (не всегда разведена). На некоторых моделях — питание +12В G — Управление бензонасосом (не всегда разведена) или +12В замок зажигания (отсутствует на некоторых моделях, напряжение может отсутствовать при включенном зажигании и незаведенном двигателе) J — K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data) M — K-линия диагностики двигателя, ABS
Примеры расположения разъема на отдельных моделях автомобилей Daewoo:
· Daewoo Lanos (после 1997 г. включительно). Расположение: в районе правой ноги переднего пассажира
· Daewoo Nubira (1997-1999 гг.). Расположение: в районе правой ноги переднего пассажира
· Daewoo Nexia (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира
· Daewoo Espero (после 1995 г. включительно). Расположение: в районе правой ноги переднего пассажира
Тип разъема №2 — 16-ти контактный разъем OBD-II в форме трапеции Марки и года (ориентировочно): все модели после 2000 г. Типичное расположение: в салоне под торпедой со стороны водителя.
Внешний вид:

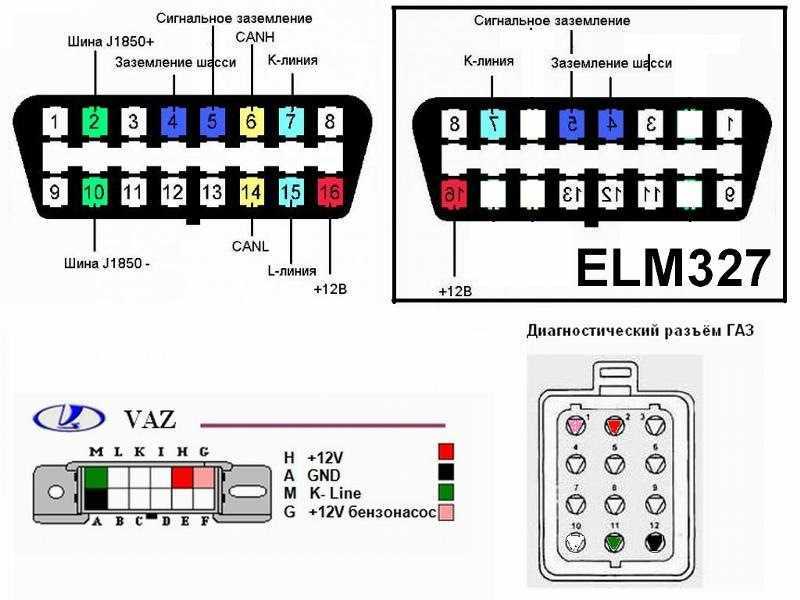

Назначение выводов диагностическогоразъема:
Примеры расположения разъема на отдельных моделях автомобилей Daewoo:
· Daewoo Nubira II (2000-2002 гг.)Расположение: в районе левой ноги водителя

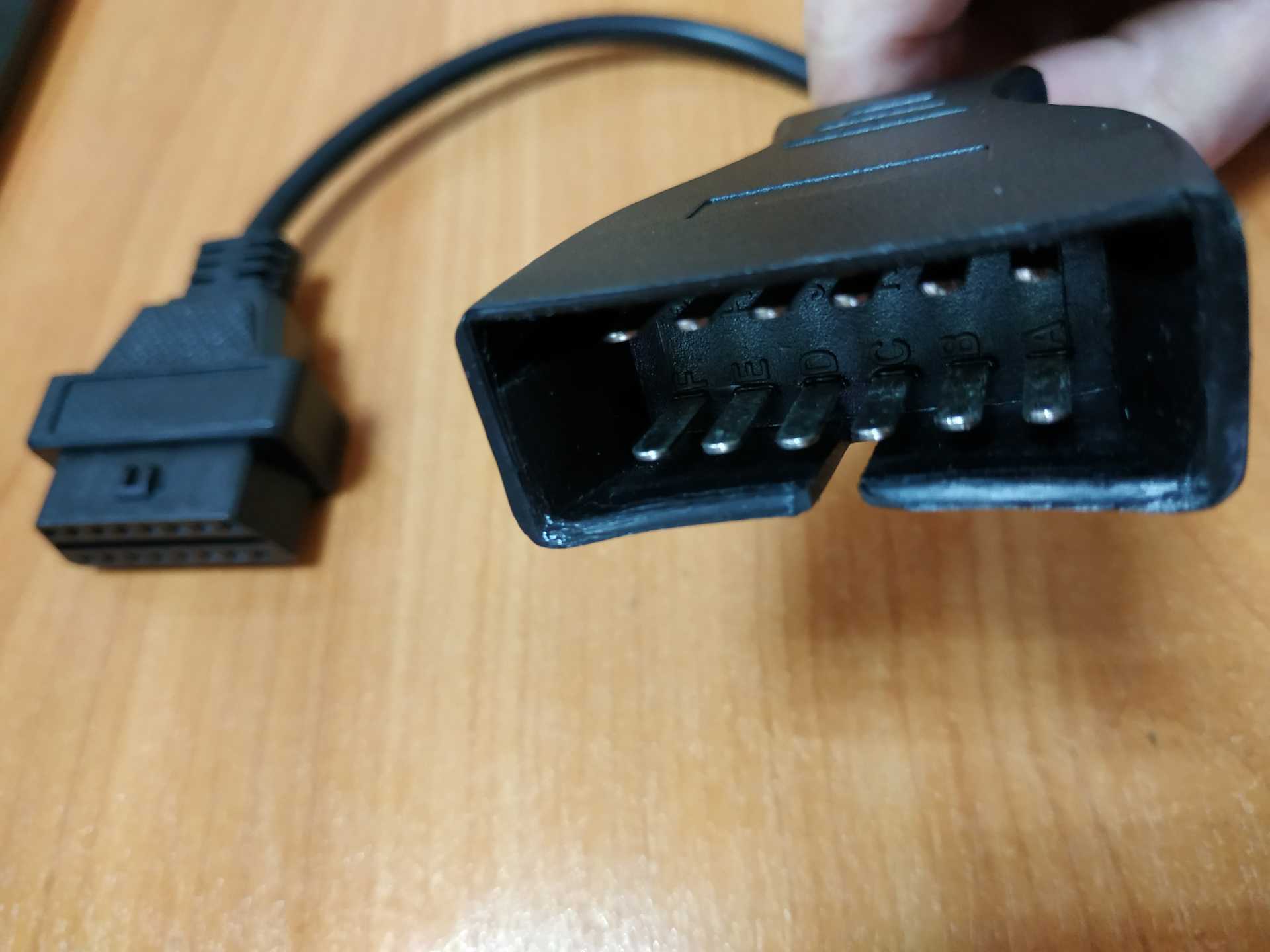

Подключил EML 327 Bluetoth адаптер к Nexia N100. через переходник GM 12 Pin To OBD1 OBD2 16 Pin Connector Adapter, эффект ноль.Одно сплошное разочарование!Может кто нить подскажет , нормальное решение проблемы. Возможно ли такое решение.. Поменять саму Розетку(диагностическая колодка)с GM 12 на OBDII и далее подключать нормальные устройства без переходников? есть такой опыт?
Я так понял на N100 еще никто не «прицепил» этот адаптер?
так не прицепишь, на н100 ЭБУ передаёт данные со скоростью 8200, а elm327 С такой скоростью не может работать
-
Будет ли работать принтер с одним картриджем черным canon pixma mp140
-
Принтер canon mp190 обзор
-
Принтер brother 5440d ошибки
-
Как распечатать видео на принтере
- Что такое чернильница в принтере
Выбор адаптера для диагностики автомобиля DAEWOO
В этой статье рассмотрим, какие бывают диагностические адаптеры для автомобилей DAEWOO, ZAZ (Lanos, Sens, Славута, Таврия, Chance).
Выбор адаптера для диагностики автомобилей DAEWOO зависит от типа блока управления двигателем (ЭБУ) и мощности диагностического разъема, к которому подключается диагностический прибор.
Семейство DAEWOO/ZAZ имеет 10 типов ЭБУ:
- GM DELCO KDAC
- Mikas 7.6/10.3/10.3/10.3/11/11.4
- DELPHI MR140
- КАВУТ
- Gionix
- SIRIUS D32/D42 (Matiz и Nexia)
- Fenix-Mr5 (Matiz)
- Bosch M7.8 (Forza)
- Bosch M7.9.7 (Forza)
- Delphi MT20U (Forza)
Существует 2 типа диагностических штекеров:
GM12 (OBD1): Это 12-контактный прямоугольный разъем.
- OBD2. Это 16-контактный трапециевидный разъем.
- Если в вашем автомобиле установлен диагностический разъем GM12, то ЭБУ: GM DELCO KDAC, Mikas 7.6/10.3/11 (Sens), CAVUT (Lanos) или Fenix-Mr5 (Matiz до 2007 года) и для диагностики автомобиля требуется адаптер Vagcom 409.1 GM12 — OBD2 или K-line с разъемом GM.
Исключением является Lanos / Sens c ECU MIKAS Euro-3, в этих автомобилях можно также подключить к адаптеру GM12 — OBD2, и ELM327, Bluetooth или USB.
DELPHI MR140, SIRIUS D32/D42 (Matiz, Nexia) или MIKAS Euro-3 и может быть подключен для диагностики,
Для вашего удобства данные по марке/модели, типу ЭБУ и совместимости адаптера с автомобилем сведены в таблицу ниже.
| Марка/модель | ЭБУ | Описание | Адаптер | ||
| ЭВАНДА | GM DELCO KDAC | DAEWOO Evanda 2.0L, MT | Vagcom 409.1 | K-Line | |
| CIELO | GM DELCO KDAC | DAEWOO Cielo 1,5L, 8V | Vagcom 409.1 | K-Line | |
| ESPERO | GM DELCO KDAC | DAEWOO Espero 1.8 Euro2 | Vagcom 409.1 | K-Line | |
| DAEWOO Espero 1.5 16V | Vagcom 409.1 | K-Line | |||
| DAEWOO Espero 2.0 8V | Vagcom 409.1 | K-Line | |||
| ЛАНОС | КАВУТ | DAEWOO Lanos 1.5 | Vagcom 409.1 | K-Line | |
| DELPHI MR140 | DAEWOO Lanos / ZAZ Chance 1.5 | Vagcom 409.1 | K-Line | ELM327 | |
| DAEWOO Lanos 1.4i AT | Vagcom 409.1 | K-Line | ELM327 | ||
| Микас 10.3 | DAEWOO Lanos 1.4 | Vagcom 409.1 | K-Line | ||
| DAEWOO Lanos 1.4 с двигателем MeMZ | Vagcom 409.1 | K-Line | |||
| Микас 10.3/11 | DAEWOO Lanos 1.3 с двигателем MeMZ | Vagcom 409.1 | K-Line | ||
| DAEWOO Lanos/Sens Euro 3 | Vagcom 409.1 | K-Line | ELM327 | ||
| GM DELCO KDAC | DAEWOO Lanos 1.5 л, 8V | Vagcom 409.1 | K-Line | ||
| DAEWOO Lanos 1.5 SOHC с автоматической коробкой передач | Vagcom 409.1 | K-Line | |||
| DAEWOO Lanos 1.6 L, 16V | Vagcom 409.1 | K-Line | |||
| DAEWOO Lanos 1.6 L, 16V автоматическая коробка передач | Vagcom 409.1 | K-Line | |||
| DAEWOO Lanos 1.6 L, 16V Польша | Vagcom 409.1 | K-Line | |||
| DAEWOO Lanos 1.6 L, 16V Румыния | Vagcom 409.1 | K-Line | |||
| DAEWOO Lanos 1,4 8V | Vagcom 409.1 | K-Line | |||
| DAEWOO Lanos 1.4 1998-2001 Корея | Vagcom 409.1 | K-Line | |||
| LEGANZA | GM DELCO KDAC | DAEWOO Leganza 2.0 L, 16V | Vagcom 409.1 | K-Line | |
| DAEWOO Leganza, 2.0, 8V | Vagcom 409.1 | K-Line | |||
| MAGNUS | GM DELCO | DAEWOO MAGNUS | Vagcom 409.1 | K-Line | |
| MATIZ | SIRIUS D32 | DAEWOO Matiz 0.8 | Vagcom 409.1 | K-Line | |
| SIRIUS D42 | DAEWOO Matiz 0.8 | Vagcom 409.1 | K-Line | ||
| DAEWOO Matiz 0.8L, автоматическая коробка передач Евро 4 | Vagcom 409.1 | K-Line | ELM327 | ||
| DAEWOO Matiz 0.8L, механическая коробка передач Евро-3 | Vagcom 409.1 | K-Line | ELM327 | ||
| DAEWOO Matiz 0.8L Евро-4 | Vagcom 409.1 | K-Line | ELM327 | ||
| DAEWOO Matiz 1.0 | Vagcom 409.1 | K-Line | |||
| DAEWOO Matiz 1.0L, механическая коробка передач Евро-3 | Vagcom 409.1 | K-Line | ELM327 | ||
| DAEWOO Matiz 1.0L, механическая коробка передач Евро-4 | Vagcom 409.1 | K-Line | ELM327 | ||
| Fenix-Mr5 | DAEWOO Matiz 0.8 до 2007 года GM12 | Vagcom 409.0 | K-Line | ||
| DAEWOO Matiz 0.8 | Vagcom 409.1 | K-Line | |||
| Nexia | DELPHI MR140 | Daewo Nexia 1.5 8V, Евро II Украина | Vagcom 409.1 | K-Line | ELM327 |
| Daewo Nexia 1.5 8V, Евро III после 2008 года | Vagcom 409.1 | K-Line | ELM327 | ||
| GM DELCO KDAC | DAEWOO Nexia 1.5 л, 16V | Vagcom 409.1 | K-Line | ||
| DAEWOO Nexia 1.5 л, 8V | Vagcom 409.1 | K-Line | |||
| DAEWOO Nexia 1.5L, 8V | Vagcom 409.1 | K-Line | |||
| DAEWOO Nexia 1.5л, 8V Узбекистан | Vagcom 409.1 | K-Line | |||
| SIRIUS D42 | Daewo Nexia 1.6 16V, Евро III | Vagcom 409.1 | K-Line | ELM327 | |
| NUBIRA | GM DELCO KDAC | DAEWOO Nubira Wagon 1.6MT, 16V | Vagcom 409.1 | K-Line | |
| DAEWOO Nubira 2.0 л, 16V | Vagcom 409.1 | K-Line | |||
| DAEWOO Nubira-2 1.6 л, 16V | Vagcom 409.1 | K-Line | |||
| DAEWOO Nubira-2 2.0 л, 16V | Vagcom 409.1 | K-Line | |||
| СЕНС / СЛАВУТА (ТАВРИЯ) | Микас 10.3 | Славута (Таврия) 1.2L | Vagcom 409.1 | K-Line | |
| Микас 10.3 | Славута (Таврия) | Vagcom 409.1 | K-Line | ELM327 | |
| Микас 10.3/11 (ABIT) | Сенс 1.3 | Vagcom 409.1 | K-Line | ||
| Sens 1.3 Euro 3 | Vagcom 409.1 | K-Line | ELM327 | ||
| Славута (Таврия) 1.3L | Vagcom 409.1 | K-Line | |||
| Таврия 1,2 л | Vagcom 409.1 | K-Line | |||
| Слюда 7.6 | Сенс 1.3 | Vagcom 409.1 | K-Line | ELM327 | |
| Славута (Таврия) | Vagcom 409.1 | K-Line | ELM327 | ||
| TACUMA | GM DELCO KDAC | DAEWOO Tacuma 2.0 L, AT | Vagcom 409.1 | K-Line | |
| DAEWOO Tacuma 2.0 L, MT | Vagcom 409.1 | K-Line | |||
| ZAZ | DELPHI MR140 | ZAZ Chance /Vida Euro 3 | Vagcom 409.1 | K-Line | ELM327 |
| Микас 10.3/11.4 | ZAZ Lanos / Chance / Vida (Шанс) Евро-3 | Vagcom 409.1 | K-Line | ELM327 | |
| Gionix | ZAZ Lanos/Sens/Vida Euro-4 | Vagcom 409.1 | K-Line | ELM327 | |
| Bosch M7.8, МЕ7.9.7, Delphi MT20U | Forza | Vagcom 409.1 | K-Line | ELM327 |
Что делать, если OBD разъем на Нексии не работает?
Если вы столкнулись с проблемой, когда OBD разъем на Нексии не работает, то не отчаивайтесь. Существуют несколько причин, по которым может произойти подобная ситуация.
В первую очередь, проверьте, правильно ли вы подключили OBD сканер к разъему на Нексии. Убедитесь, что контакты на разъеме и на сканере полностью соединены и не имеют коррозии.
Если подключение оказалось правильным, то следующим шагом станет проверка работоспособности самого сканера. Возможно, устройство неисправно, в этом случае потребуется замена или ремонт.
Если вы и после проверки сканера до сих пор сталкиваетесь с проблемой, то следующим шагом станет проверка электрической цепи автомобиля. Возможно, в вашем Нексии произошел сбой в электрической системе, который привел к неисправности OBD разъема.
Если все проверки показали, что причина неисправности не в сканере и не в электрической системе, то рекомендуется обратиться к профессионалам в автосервисе для диагностики и ремонта Нексии.
Краткое описание Нексии
Что такое Нексия?
Нексия — это автомобиль от южнокорейской компании Daewoo. Эта модель создана в 1994 году и с тех пор производится в различных модификациях. Нексия является седаном среднего класса и предназначена для использования как в городе, так и за его пределами.
Характеристики Нексии
Нексия имеет несколько модификаций, которые отличаются друг от друга по некоторым характеристикам. Однако, в целом, этот автомобиль имеет привлекательный дизайн, экономичный двигатель и неплохую динамику.
- Двигатель: бензиновый, объем — 1.5 литра или 1.6 литра
- Мощность: от 79 до 114 л.с.
- Трансмиссия: 5-ступенчатая механика или 4-ступенчатый автомат
- Расход топлива: от 6 до 8 л/100км
- Объем багажника: от 400 до 460 литров
Применение Нексии
Нексия может быть использована как для ежедневных поездок по городу, так и для дальних поездок за его пределы. Этот автомобиль рассчитан на пять пассажиров, что делает его удобным для семейного использования. Благодаря своей надежности и экономичности, Нексия считается одним из наиболее популярных автомобилей в своем классе.
Где Находится Разъем Диагностики Дэу Нексия ~ VESKO-TRANS.RU
Дэу нексия где находится диагностический разъем
27.02.2009, 22:09
У меня ,,ксю,, 2808г. новый кузов движок 8 клапанов. Блок и сейчас на том же месте ,но он другой.
Фишки на бензин нет вообщем , диагн. разъём совершенно другой, контакты размещены по другому.
Диагностический разъем ОBD-2 он 12 ШТЫРЬКОВЫЙ. Размещен, как на фото показано, справа от ног пассажира, под малеханькой крышкой.
19.03.2009, 23:59
Добавлю иллюстрацию
Под кожухом у ног пассажира (см. фото постом выше) находится находится ЭБУ.
Читайте так же
Движок AM15SMS (как на Lanos&e), ЭБУ MR-140 Euro-3 (оттуда же).
Разъем ЭБУ — OBD II — торчит сверху.
22.03.2009, 20:39
Модель ЭБУ вычислил порывшись по просторам веба. В том числе на форумах Шевроле Ланос. Там тоже обсуждается этот движок (A15SMS) и ЭБУ который им управляет. фотки и все заморочки совпадают (только на новых Нексиях и Ланосах 2008 года Евро 3 надо делать «обучение» датчика коленвала), т.к. ЭБУ и программа, похоже, одинаковые.
Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)
Эбу у меня похожее на фотке только колодка под торпедой.С нова горит ЧЕК (1336)Неужели узбеки не знают,что эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе?
24.03.2009, 11:46
Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)
Эбу у меня похожее на фотке только колодка под торпедой.С нова горит ЧЕК (1336)Неужели узбеки не знают,что эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе? Фишки , говоришь , на Шланосе нет. А Это ЧТО?
http://lanos-club.ru/forum/index.php?showtopic=1097&hl=фишка
24.03.2009, 12:07
http://lanos-club.ru/forum/index.php?showtopic=1097&hl=фишка На Евро2 есть на Евро3 уже нет, мозг другой.
А ты у себя нашёл?
Читайте так же
А ты у себя нашёл? Потепления жду.
Тепло будет, переверну весь салон.

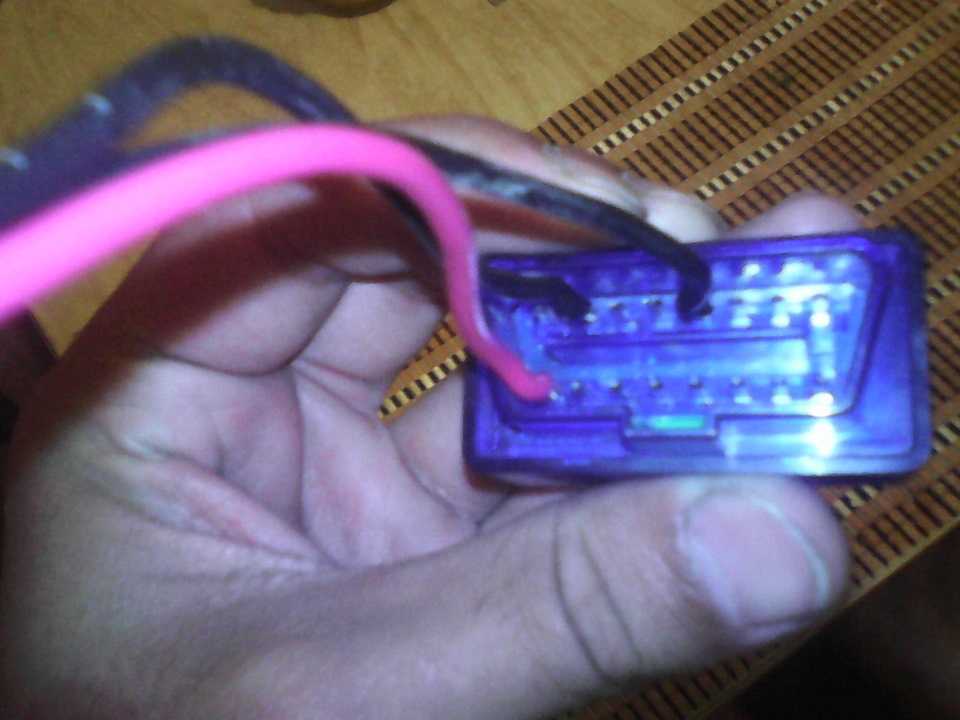

Как подключить ELM327 OBD2 адаптера к деу нексии, daewoo nexia.
ODB адартер можно купить на алиэкспресс за 8,99$, вот ссыка на товар В видео показана …
Нексия замена старого разъема OBD1на OBD2
Этот ролик обработан в Видеоредакторе YouTube ()
от MORO в разделе Электрооборудование и электроника
от Dr. Art в разделе Электрооборудование и электроника
Ваши права
Powered by vBulletin Version 4.2.3
Copyright 2017 vBulletin Solutions, Inc. All rights reserved.
SEO by vBSEO 2011, Crawlability, Inc.
Дэу нексия где находится диагностический разъем фото
Читайте так же
vesko-trans.ru
- https://elm327-obd2.ru/diagnosticheskiy-razem/deu-neksiya.html
- https://mastershuma.ru/diagnosticheskij-razem-djeu-neksija-raspolozhenie/
- https://stil-avto66.ru/raznoe/razem-dlya-diagnostiki-deu-neksiya.html
</table>
Диагностический разъем дэу нексия расположение
Убедиться в адекватности давления во впуске на ХХ кПа Убедиться в адекватности объёма воздуха на ХХ — только для 1. Регулировка дроссельной заслонки на двигателе Daewoo третьего экологического класса производится так же, как и на двигателе второго экологического класса с той лишь разницей, что вместо регулировочного болта на дросселе установлена шпилька под «звёздочку». Нексия диагностический разъем блоках управления MR и D42 необходимо проводить процедуру адаптации программного обучения ДПКВ после каждого снятия ремня ГРМ например, при замене насоса охлаждающей жидкостинексия диагностический разъем этого не сделать — через несколько километров загорится ошибка «множественные пропуски воспламенения в цилиндрах».
Диагностическое ПО, не предназначенное для работы с такими прошивками выводит показания абсолютного положения в качестве фактического. Абслолютное отсчитывается от положения ДПДЗ в покое до установки на дроссель.
Сделано это для учёта состояния регулировочного винта привода заслонки. Собственно, алгоритм действий будет такой же как в случае с SENS, а нексия диагностический разъем типовые параметры будут немного другими:. Регулировка дроссельной заслонки на автомобиле Chance 1.
У меня ,ксю, г. Блок и сейчас на том же месте ,но он.
Расположение диагностического разъема у Daewoo Nexia/Lanos — фото и распиновка OBD2 и GM12
Размещен, как на фото показано, справа от ног пассажира, под малеханькой крышкой. Модель ЭБУ вычислил порывшись по просторам веба. В том числе на форумах Шевроле Ланос. Эбу у меня похожее на фотке только колодка под торпедой. С нова горит ЧЕК Неужели нексия диагностический разъем не нексия диагностический разъем эта проблема абсолютно у всех нексий,или это специально что бы делать ТО в сервисе?
Фишкиговоришьна Шланосе. А Это ЧТО? Тепло будет, переверну весь салон.
Инструкция по диагностике Дэу Нексии через OBD2 разъем своими руками через ноутбук или смартфон
Определить, где находится OBD2 разъем
Определить какой автосканер подойдет для автомобиля
Подбор сканера (адаптера) для Daewoo Nexia зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.
Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для Daewoo Nexia»
Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.
Для подбора программы для адаптера перейдите в раздел: «Программы»
Воспользоваться инструкцией и провести диагностику
При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»
Определить ошибки и расшифровать их
Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок Daewoo Nexia»
Сделать ремонт согласно расшифровке ошибки
Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.
Проверить ошибки повторно
Scan Tool Pro — бюджетный мультисканер для Daewoo Nexia
Хороший выбор для начинающего диагноста
Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2021 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с Daewoo Nexia.
Где Находится Разъем Диагностики Дэу Нексия
Дэу нексия где находится диагностический разъем
27.02.2009, 22:09
У меня ,,ксю,, 2808г. новый кузов движок 8 клапанов. Блок и сейчас на том же месте, но он другой.
Фишки на бензин нет вообщем , диагн. разъём совершенно другой, контакты размещены по другому.
Диагностический разъем ОBD-2 он 12 ШТЫРЬКОВЫЙ. Размещен, как на фото показано, справа от ног пассажира, под малеханькой крышкой.
19.03.2009, 23:59
Под кожухом у ног пассажира (см. фото постом выше) находится находится ЭБУ.
Движок AM15SMS (как на Lanos&e), ЭБУ MR-140 Euro-3 (оттуда же).
Разъем ЭБУ — OBD II — торчит сверху.
22.03.2009, 20:39
Модель ЭБУ вычислил порывшись по просторам веба. В том числе на форумах Шевроле Ланос. Там тоже обсуждается этот движок (A15SMS) и ЭБУ который им управляет. фотки и все заморочки совпадают (только на новых Нексиях и Ланосах 2008 года Евро 3 надо делать “обучение” датчика коленвала), т. к. ЭБУ и программа, похоже, одинаковые.
Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)
Эбу у меня похожее на фотке только колодка под торпедой. С нова горит ЧЕК (1336)Неужели узбеки не знают, что эта проблема абсолютно у всех нексий, или это специально что бы делать ТО в сервисе?
24.03.2009, 11:46
Атам ЭБУ точно MR-140. по фоткам точно он (и фишки, пресловутой, на бензин нет)
Эбу у меня похожее на фотке только колодка под торпедой. С нова горит ЧЕК (1336)Неужели узбеки не знают, что эта проблема абсолютно у всех нексий, или это специально что бы делать ТО в сервисе? Фишки , говоришь , на Шланосе нет. А Это ЧТО?
А ты у себя нашёл? Потепления жду.
Тепло будет, переверну весь салон.
Нексия замена старого разъема OBD1на OBD2
Этот ролик обработан в Видеоредакторе YouTube ()
от MORO в разделе Электрооборудование и электроника
от Dr. Art в разделе Электрооборудование и электроника
Ваши права
Powered by vBulletin Version 4.2.3
Copyright 2017 vBulletin Solutions, Inc. All rights reserved.
SEO by vBSEO 2011, Crawlability, Inc.
Дэу нексия где находится диагностический разъем фото
Типовые параметры диагностики для серийных ЭБУ и полезыне видео
Стандартные параметры «Евро 2».
- Положение дроссельной заслонки на холостом ходу: 0% = 0,52 В (0,48-0,54).
- Положение дроссельной заслонки на холостом ходу (t охлаждающей жидкости = 90’C) = 25 шагов (20-30).
- Давление на впуске на холостом ходу (t охлаждающей жидкости = 90’C) = 37 кПа (35-39).
- Давление ATM (для диагностики DAP) = 99 кПа (96-101).
- Частота вращения на холостом ходу (t охлаждающей жидкости = 90’C) = 7′ (4-9).
- Для двигателя G15MF — игнорируйте начальный угол.
Типичные параметры «Евро 3»
- Положение дроссельной заслонки на холостом ходу: 0%.
- Положение дроссельной заслонки на холостом ходу (температура охлаждающей жидкости t = 90’C) = 20 шагов (18-33).
- Давление воздуха на холостом ходу, 1.5 SOHC (температура охлаждающей жидкости = 90’C) = 37 кПа (35-39).
- Давление воздуха на холостом ходу, 1.6 DOHC (t CL = 90’C) = 35 кПа (33-37).
- Давление ATM (для диагностики DAP) = 99 кПа (96-101).
Типичные параметры ЭБУ Мика (ZAZ Chance)
- Скорость холостого хода (при 89°C) = 900 об/мин (870 — 950).
- Настройка холостого хода (при 90°C) = 20 ступеней (17-22).
- Момент впрыска на холостом ходу (при температуре охлаждающей жидкости 89’C) = 3,80 мс (3,75 — 4,30) распределенного («Евро 3», с 2008 года) 2,20 мс (1,95 — 2,40) впрыска («Евро 2» до 2007 года).
- Давление воздуха на холостом ходу (при 89’C) = 290 мм рт. ст. (от 270 до 320).
- Положение холостого хода* (при 89’C) = 34 ступени (от 31 до 36).
Как подключить к Нексии диагностический сканер через обд разъем
Для начала необходимо найти обд разъем на вашей Нексии. Обычно он находится под рулевой колонкой или находится возле педалей. Он имеет стандартный OBD-II вид.
После того, как вы нашли разъем, подключите диагностический сканер к нему при помощи кабеля OBD-II. Убедитесь, что соединение кабеля прочное.
После того, как вы успешно подключили сканер к обд разъему, включите вашу Нексию. Помните, что сканер должен поддерживать соответствующий протокол для вашей машины.
Теперь, когда сканер успешно соединен с вашей машиной, запустите программу на экране сканера. С помощью этой программы вы сможете увидеть детальную информацию о состоянии вашей Нексии, а также обнаружить проблемы в ее работе.
Не забывайте проверять предупреждения сканера и следить за состоянием машины.
Recommendations
Comments 11
ELM327 на старую Нексию с obd1 не пойдет, как ни старайся. Тыщу раз проверено и обсуждено на всех форумах. Пойдет кабель — адаптер vag com 409 и прога delco, которая есть как на комп, так и мобильная версия на андроид. Я шил эбу на R9 через него (чип ch340, но смарт увидел эбу только через такой же адаптер на чипе ftdi).
2нижних слева перемыкаешь, включаешь зажигание и гляди ошибки, первые 3раза будет 12, это значит проверка, далее пойдут ошибки уже, некоторые из них сопровождаются включением вентилятора, это норма, не пугайся.
Если не сложно покажи в пеинте какие перемыкать надо)Спасибо
Ниже в комментах есть картинка, обычной скрепкой соединяем А и В. После этого вставляем ключ, включаем зажигание, но не заводим, смотрим, считаешь сколько раз моргает.
А если чек не горит, смысл проверять нету же?
Почему ж нету, он покажет ошибки (если есть) те что сохранились, конечно если не сбрасывали, или аккумулятор не снимали.
У меня на трассе временами при скорости 110 загорается чек, через минуту пропадает.Машина как ехала так же едет, что может быть хз
Вот раз загорелся, значит точно в памяти остался.
Дорого нашёл. у меня 240 р стоит, с алика, и подходит без проблем
Набрал в поиске на алике переходник OBD2-GM12. Все работает нормально
A МассаB L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена)C AIR (не всегда разведена)D SES-Lamp — линия лампы самодиагностики (не всегда разведена)E K-линия диагностики (160-Baud Serial Data)F TCC (не всегда разведена). На некоторых моделях — питание +12ВG Управление бензонасосом (не всегда разведена)J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data)M K-линия диагностики двигателя
Опции темы
Отображение
- Линейный вид
- Комбинированный вид
- Древовидный вид
Цены на диагностику Daewoo Nexia
Посмотрите наши цены на услуги:
| Название услуги | Цена |
| Диагностика ABS | от 800 руб. |
| Диагностика Common Rail | от 900 руб. |
| Диагностика аккумулятора | от 700 руб. |
| Диагностика АКПП | от 1690 руб. |
| Диагностика выхлопной системы | от 990 руб. |
| Диагностика генератора | от 790 руб. |
| Диагностика гидроблока | от 1100 руб. |
| Диагностика гидроподвески | от 1900 руб. |
| Диагностика ГУР | от 2400 руб. |
| Диагностика двигателя | от 600 руб. |
| Диагностика дизельного двигателя | от 1590 руб. |
| Диагностика зажигания | от 900 руб. |
| Диагностика инжектора | от 800 руб. |
| Диагностика катушки зажигания | от 750 руб. |
| Диагностика климат контроля | от 700 руб. |
| Диагностика кондиционера | от 700 руб. |
| Диагностика коробки передач | от 1590 руб. |
| Диагностика ошибок | от 1490 руб. |
| Диагностика пневмоподвески | от 2100 руб. |
| Диагностика подвески | от 900 руб. |
| Диагностика подвесного подшипника | от 450 руб. |
| Диагностика помпы | от 1200 руб. |
| Диагностика развал схождение | от 1400 руб. |
| Диагностика рулевого управления | от 1490 руб. |
| Диагностика система кондиционирования | от 1200 руб. |
| Диагностика системы охлаждения | от 700 руб. |
| Диагностика ступичного подшипника | от 450 руб. |
| Диагностика сцепления | от 1400 руб. |
| Диагностика топливного насоса | от 1200 руб. |
| Диагностика топливного питания дизеля | от 500 руб. |
| Диагностика топливной системы | от 800 руб. |
| Диагностика тормозной системы | от 900 руб. |
| Диагностика трансмиссии | от 1500 руб. |
| Диагностика турбины | от 1400 руб. |
| Диагностика ходовой | от 600 руб. |
| Диагностика цепи ГРМ | от 2900 руб. |
| Диагностика электрооборудования | от 1200 руб. |
| Компьютерная диагностика | от 1590 руб. |
Стоимость работ необходимо обязательно согласовать с мастером по телефону!
