Разъемы диагностики и obd

Ошибка P1805

Несовместимые данные с противоугонной системой – полная расшифровка P1805, как правило, отображаемая сканером совместно с P1801. Виновником несовместимости данных является всё тот же иммобилайзер, приносящий порой немало хлопот. Владельцы Kia Spectra пытаются избавиться от P1805 и P1801 путем сброса ошибок, но такой способ решения проблемы помогает не всегда. Часть водителей успешно решили подобную проблему, которая наблюдается и в марках других автомобилей, за счет замены ключа, который может изрядно износиться с годами.

Пролежавший долгое время на намагниченной поверхности ключ как одна из причин того, что двигатель перестал заводиться. Если же манипуляции со снятием аккумулятора и заменой старого ключа не приносят должных результатов, единственным выходом станет поездка в сервисный центр для деактивации иммобилайзера.

Способы расшифровки кодов ошибок и их значения

При возникновении ошибок в электросистеме автомобиля Kia Spectra 2007 года, важно знать, как правильно расшифровать коды ошибок. Коды ошибок представляют собой комбинацию букв и цифр, которые указывают на проблему в конкретной системе автомобиля

Расшифровка кодов ошибок поможет быстро определить причину неисправности и принять необходимые меры для ее устранения.

Существует несколько способов расшифровки кодов ошибок в Kia Spectra 2007 года:

1. Считывание кодов ошибок с помощью сканера

   Самый эффективный и удобный способ расшифровки кодов ошибок — использование сканера или диагностического адаптера OBD-II. Сканер подключается к диагностическому разъему автомобиля, после чего считывает и отображает коды ошибок на своем экране. Для каждого кода ошибки сканер предоставляет краткое описание и указывает на основную причину возникновения неисправности.

2. Использование инструкции по расшифровке кодов ошибок

   Для автомобиля Kia Spectra 2007 года существует инструкция, в которой содержится список кодов ошибок и их значения. Инструкцию можно найти в руководстве по эксплуатации автомобиля или скачать с официального сайта производителя. В инструкции указаны коды ошибок в сочетании с кратким описанием причины возникновения неисправности.

3. Обращение к сервисному центру

   Если у вас нет возможности использовать сканер или найти инструкцию по расшифровке кодов ошибок, рекомендуется обратиться в сервисный центр Kia. Специалисты сервисного центра будут иметь все необходимые сведения о возможных кодах ошибок и могут быстро определить причину неисправности. Они также смогут предоставить необходимые рекомендации по устранению проблемы.

Важно помнить, что расшифровка кодов ошибок — это только первый шаг в поиске неисправности. Для успешного ремонта автомобиля необходимо провести детальную диагностику и определить точную причину возникновения неисправности

Чем диагностировать Kia Spectra — Программы — Автомобильный Портал thedreambag.ru

В Интернете существует множество программ с различными функциями, интерфейсами и языковой поддержкой. Существуют как коммерческие продукты, так и бесплатные версии.

Когда другие сканеры не работают, ELM отлично справляется с задачей. После трех недель ожидания я получил свою посылку из Китая и сразу же приступил к диагностике программы автомобиля Kia для тестирования этого устройства … Существуют такие адаптеры не только с Bluetooth, но и с WI-FI, полезные для диагностики Apple в автомобиле Kia range, но они обычно стоят немного дороже.

Вот проверенный продавец адаптера с WI-FI. В комплекте также был маленький диск, который я сразу же выбросил. Первая и единственная проблема заключалась в том, что у KIA Spectra предсерийного выпуска OBD-II находится под капотом, рядом с блоком предохранителей, и требуется какой-то адаптер.

Хорошо, что интерфейс OBD-II моего автомобиля находится в салоне и не требует адаптера, но проблема в том, диагностика автомобиля Kia Spectra, что этот порт не очень удобно использовать с маленьким адаптером Bluetooth ELM.

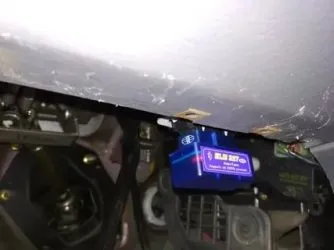

Порт OBD-II находится в нижней части ног водителя, поэтому адаптер немного мешает ногам. Эта проблема решается за 10 минут поворотом интерфейсного блока на один градус.

Снимите нижнюю часть. И когда вы поворачиваете блок на несколько градусов, металлический кронштейн немного изгибается. Проблема решена, адаптер подключен к ЭБУ и совершенно не мешает ногам. Процесс очень прост и ничем не отличается от сопряжения других устройств Bluetooth.

Запустите настройки Android. Включите Bluetooth.

Почему лучше всего обратиться к нам за диагностикой? Наша комплексная диагностика Kia Spectra предоставляет актуальную информацию о дефектах.

Своевременная коррекция позволяет избежать дорогостоящего ремонта. Диагностическое оборудование в нашем автосервисе отвечает самым современным техническим стандартам и требованиям.

Диагностика автомобиля Kia Spectra

Анализ полученных данных и возможное исправление недостатков. Удаление обнаруженных кодов из памяти. Где провести диагностику Kia Spectra в Москве?

При обнаружении неисправностей они устраняются мастерами. Если у вас возникли вопросы, пожалуйста, свяжитесь с нашими администраторами. Депропетровский проезд д.

Мануалы Kia

Неисправностей полного привода на Sportage бывают две: Неисправность муфты включения ПП Муфта полного привода, Спортейдж; 1 — пакет фрикционов, 2 — насос Проявляется следующим образом: Важно, что карданный вал при этом вращается!

Если в общих чертах, муфта представляет собой обычную систему с многодисковым пакетом фрикционов, которые сжимаются под давлением масла. Давление создаётся насосом, закрепленным на корпусе муфты.

Вот подробная статья на drive2 о том, что конкретно ломается в таком случае и как можно отремонтировать. Особенно часто это происходит при перегреве муфты, при длительной пробуксовке.

Либо при частом использовании режима 4WD lock. А ведь этот режим предназначен лишь для кратковременного применения на участке со сложными дорожными условиями. Не стоит долго ездить с нажатой кнопкой 4WD lock.

Считывание кода ошибки замыкая диагностический разъем, kia sportage

Решается проблема заменой узла муфты ПП. Деталь не дешевая, но есть фирмы, предоставляющие услуги ремонта муфт. Такие услуги легко найти в интернете. Еще одна возможная поломка — это неисправность самого насоса муфты.

В таком случае возникает код ошибки P или P По этой проблеме компания KIA даже выпустила сервисный бюллетень, согласно которому оф. Насос муфты ПП Если авто не на гарантии нужно заменить отдельно насос, что буде намного дешевле.

Только новый насос уже модифицирован, и требует покупки к нему проводки. Подробная статья на kiaclub. Если не крутится — надо снимать раздатку и осматривать шлицевые соединения, чтобы определить нужно ли менять саму раздатку, или можно ограничиться ремонтом дифференциала КПП. Сгнившие шлицы дифференциала КПП Причина неисправности — это сальник, который стоит на входе промежуточного вала правой полуоси в раздатку вот его ОЕ-номер: Также причина в том, что само шлицевое работает без какой-либо смазки с завода.

Продлить срок службы можно сделав профилактику сразу при покупке авто: Название метода уже говорит за себя Только вместо обычной скрепки я использую женскую невидимку отжал у жены Она хорошо крепится в козырьке, там же держу и распечатку с самими кодами ошибок.

Скрепка, она же «невидимка»: Открываем капот и видим рядом с воздушным фильтром диагностический разъем закрыт заглушкой: Втыкаем «скрепку» в 12 и 19 контакты чуть ниже будет приведена схема по контактам: Садимся за руль, ключ на старт, включаем зажигание, но не заводим авто.

Сначала лампочка «Check Engine» будет гореть пару секунд и потухнет. И следующие её вспышки будут означать коды ошибок. Вот моё видео ошибок: И следующие её вспышки будут означать коды ошибок. Но скажу, что у меня две ошибки — «17» и «36». Можете по видео проверить Вот таблица расшифровки кодов ошибок на Киа Спортаж: Distributor no Signal 03 — Датчик фазы датчик распредвала.

Distributor G Signal 07 — Неверный монтаж колеса угловых меток коленвала.

Клубный сервис Kia и Hyundai

Mass Air Flow Sensor 09 — Датчик температуры охлажд. Engine Coolant Temperature Sensor 10 — Датчик температуры воздуха. Intake Air Temperature Sensor.

Throttle Position Sensor 14 — Датчик атмосферного давления. Atmospheric Pressure Sensor 15 — Датчик кислорода лямбда-зонд. Purge Control Solenoid Valve 28 — Клапан рециркуляции отработ.

Deteriorated Injector 36 — Повреждение датчика расхода воздуха. Deteriorated Air Flow Sensor 37 — Негерметичность системы впуска.

Виды разъемов с распиновкой OBD2

В начале 2000 годов не существовало строгих требований к наружной форме разъема, и многие автопроизводители самостоятельно назначали конфигурацию устройства. На сегодняшний день есть два типа разъема OBD 2, обозначаемые как Тип А и Тип В.

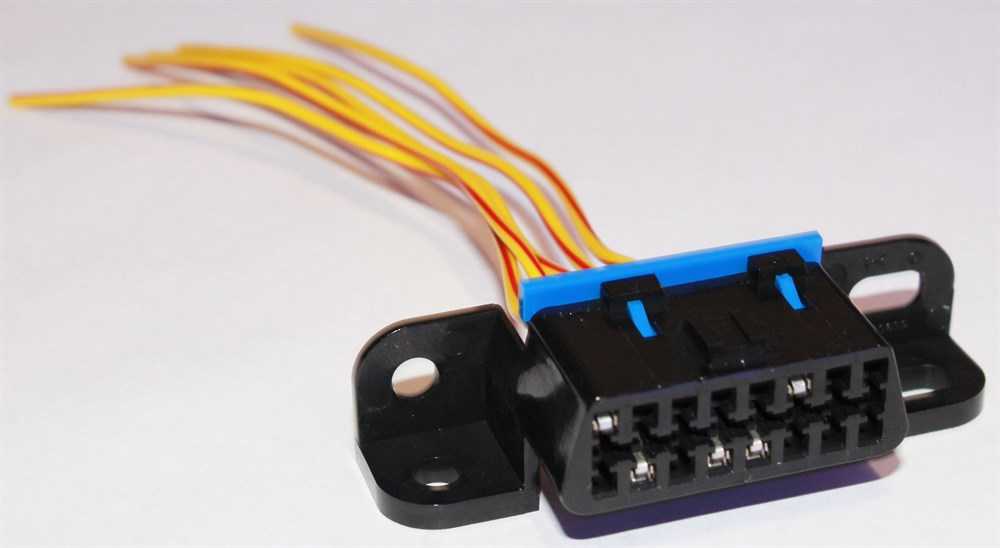

Оба штекера практически одинаковые внешне и имеют 16-пиновый выход (два рядя по восемь контактов), отличие состоит только между центральными направляющими пазами.

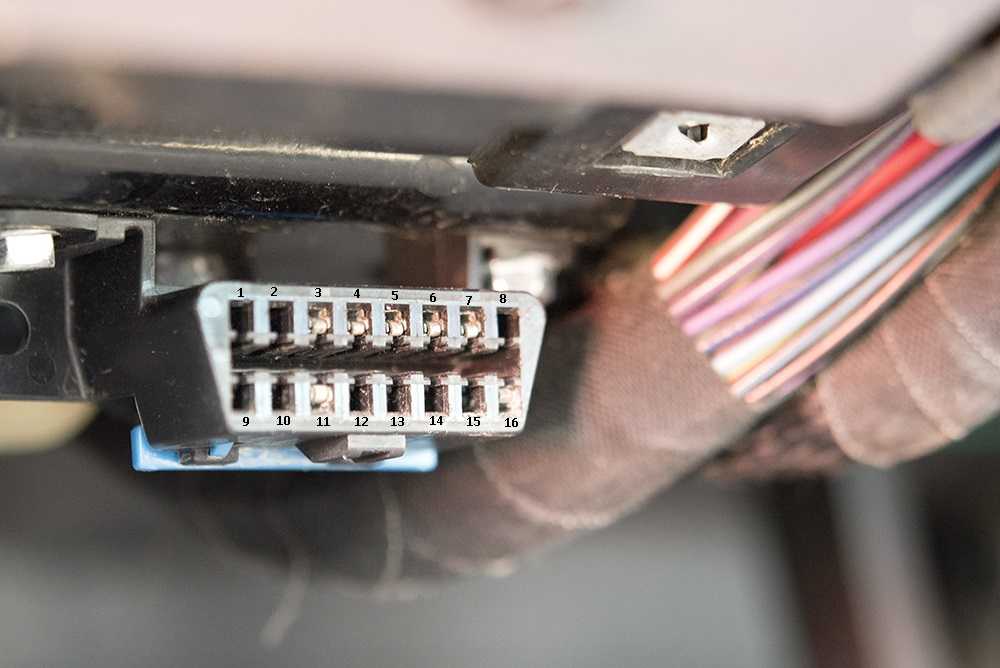

Нумерация пинов в колодке ведется слева направо, при этом в верхнем ряду стоят контакты с номерами 1-8, а в нижнем — с 9 по 16. Наружная часть корпуса выполнена в форме трапеции со скругленными углами, что обеспечивает надежное подключение диагностического переходника. На фото оба варианта устройств.

Разновидности разъема — Тип A слева и Тип B справа

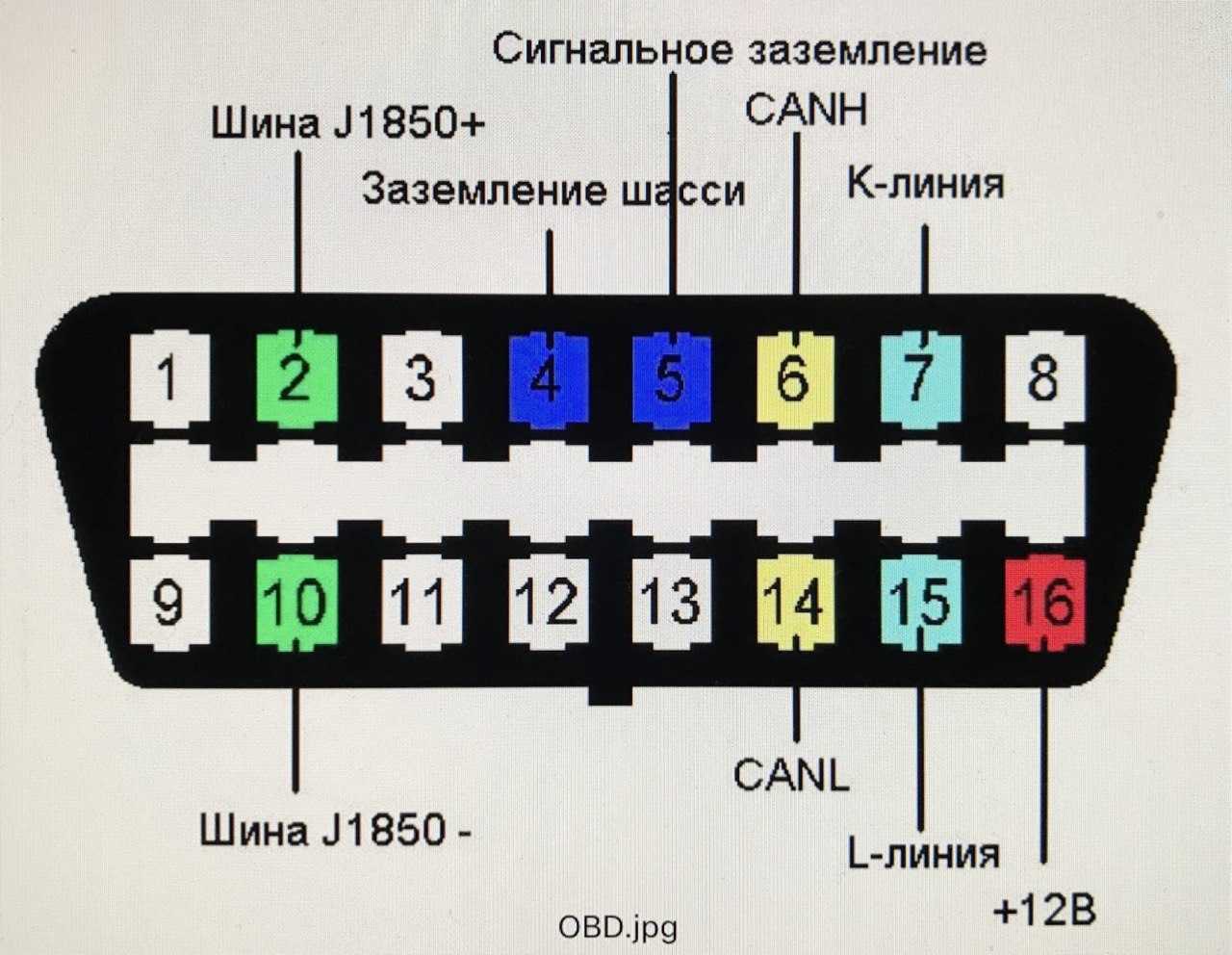

Ниже представлена схема и назначение контактов в разъеме с распиновкой OBD2, которые определены стандартом.

Нумерация штекеров в разъеме

1 — резервный, на данный пин может выводиться любой сигнал, который установит завод-изготовитель автомобиля;

2 — канал «К» для передачи различных параметров (может обозначаться — шина J1850);

4 — заземление разъема на кузов автомобиля;

5 — заземление сигнала диагностического адаптера;

6 — прямое подключение контакта CAN-шины J2284;

7 — канал «К» по стандарту ISO 9141-2;

8 — аналогично контактам 1 и 3;

9 — аналогично контактам 1 и 3;

10 — пин подключения шины стандарта J1850;

11 — назначение пина задается заводом-изготовителем автомобиля;

14 — дополнительный пин CAN-шины J2284;

15 — канал «L» по стандарту ISO 9141-2;

16 — положительный вывод напряжения бортовой сети (12 Вольт).

Примером заводской распиновки разъема OBD 2 может служить Хендай Соната, где на пин 1 подается сигнал от блока управления антиблокировочной системы, а на пин 13 — сигнал от блока управления и датчиков надувных подушек безопасности.

Диагностический разъем киа спектра

Диагностический разъем на киа спектра 2007 года где находится * Клуб Киа Спортейдж

Как проверить лямбда-датчик и сделать эмулятор каталитического нейтрализатора.

Диагностический разъем OBD 2 на автомобиле Spectra 2007 года — KIA Spectra | KIA Spectra

Не подходит ли мне эта короткая длина? Накладка заднего бампера Kia Rio III. Управление и конфигурация StarLine.

kia — Клуб владельцев корейских автомобилей — Информация

Наконец-то заказал адаптер OBD здесь, чтобы купить адаптер. Удалось ли кому-нибудь диагностировать Spectra с помощью программного обеспечения? Электромобили, инструкции, электрические схемы, сигнализации, установка и отключение систем безопасности. Мы будем благодарны, если вы обнаружите ошибку или проблему с воспроизведением видео на нашем сайте, сообщите нам! Но на моем iPhone это невозможно.

Диагностика Kia Spectra — FORUM Carcd

kia — Клуб владельцев корейских автомобилей — Информация

Где находится диагностический разъем в автомобиле Kia Spectra?

Обмен кабелей ВВ на сегодняшний день. Встреча в Москве в сентябре. Следующий Ацетон в баке: или дурная голова покоя не дает: водитель KIA — сам по себе существо, способное на любые возможные и немыслимые сюрпризы… Не подключен к Bluetooth вообще.

Разъем OBDII — бортжурнал KIA Spectra -RHCP- 2006 года на DRIVE2

Так получилось, что мой автомобиль не оборудован диагностической полосой OBD-II. Под капотом, как и у многих других автомобилей марки Kia прямоугольные разъемы. Я решил немного облегчить жизнь диагносту и подключил планку OBD-II. Электрик на работе любезно предоставил мне одну из этих колодок и даже одну с защитным колпачком. Я не протягивал провода в салон. Я положил прокладку в подходящую коробку и заполнил ее герметиком. Я нашел распиновку колодок на диске. На стандартном блоке kia нам нужны только три провода (+, — и провод K двигателя).

Распиновка kia 20 pin 20 pin прямоугольный разъем распиновка1) Питание +12В после реле топливного насоса2) Сигнал включения вентилятора охлаждения3) Сигнал оборотов/сигнал управления первичной цепью зажигания4) GND — земля5) +B — питание +12В7) Цепь управления первичной цепью зажигания (катушка 2)8) L-провод диагностики ABS9) K-… диагностический провод двигателя10) сигнал неисправности автоматической коробки передач11) цепь контрольной лампы двигателя — медленный выход кода самодиагностики двигателя12) GND — заземление14) диагностический провод К подушки безопасности15) диагностический провод К ABS16) проверка первичной цепи зажигания (катушка 1)17) диагностический провод К круиз-контроля18) диагностический провод L автоматической коробки передач19) диагностический провод L двигателя

20) Выходной сигнал дисплея двигателя

Расположение клемм диагностического разъема OBD-II 16-контактный трапециевидный разъем4) Заземление кузова5) Сигнальное заземление6) Высокий провод CAN, J-22847) К-схема диагностики (ISO 9141-2 и ISO/DIS 14230-4)8) К-схема диагностики ABS13) К-схема диагностики подушек безопасности14) Низкий провод CAN, J-228416) Напряжение аккумулятора +12В

Аккуратно подключите кабели, изолируйте все и спрячьте их в кабельном канале. Подключение к компьютеру показало, что проводка работает.

Разъем КИА

Если у вас автомобиль марки «Kia», то в этой статье мы расскажем, какую распиновку имеет диагностический порт в вашем автомобиле, после чего вы сможете использовать встроенный компьютер или диагностический адаптер для подключения вашего автомобиля, не прибегая к использованию переходников.

Самостоятельная диагностика — бортжурнал KIA Ceed SW 2010 года на DRIVE2

Прочитав записи flayer23, решил тоже сделать себе кабель для самостоятельной диагностики (чтение/очистка ошибок).

Для всех манипуляций нам понадобится эмулятор дилерского сканера HI-SCAN в виде программы CASCADE 0.9.4.

А также понадобится непосредственно кабель-адаптер VAG-K+CAN Commander 1.4 на чипе FTDI FT232 для подключения ноутбука к авто через OBD-II 16-pin.

Для подключения ко всем блокам авто нужно доработать адаптер. K-Line для подключения по умолчанию сидит на 7 контакте, этого достаточно для подключения к блокам двигателя и EPS.За схему спасибо mike789.

Для подключения к оставшимся блокам нам нужна возможность перекидывать K-Line на 8 и 12 контакты. Для этой цели купил 3-х позиционный переключатель.

Разбираем адаптер. Смотрим как осуществляется подключение к выводам.

Дорожку к 7 контакту на плате адаптера перерезал, подпаял проводки к 7 и 8 контакту.

С обратной стороны подпаял проводки к 12 контакту и выводу K-Line на плате.Вывод K-Line подцепляем к общему контакту на переключателе, а 7, 8 и 12 на разные положения.

Место в адаптере позволило для удобства разместить переключатель внутри. Вырезал дремелем прорезь под рычажок и закрепил термопистолетом. Наклеил снаружи желтую изоленту и подписал положения переключателя.

Получаем возможность подключиться ко всем блокам авто:7 контакт — ENGINE, EPS8 контакт — ABS/ESP

12 контакт — AIR/CON, SRS AIRBAG, BCM

Теперь подключаем адаптер к диагностическому разъему авто, устанавливаем драйвера либо с диска, либо отсюда.

Запускаем CASCADE, указываем путь к образу HYUNDAI KIA.bin в каталоге с программой/roms.

Далее выбираем согласно картинкам пункты.

Попадаем в список блоков доступных для подключения. Тут нужно перекинуть K-Line на нужный контакт, включить зажигание и выбрать блок для подключения.Для примера перекидываем на 7 контакт K-Line и выбираем EPS.

На следующих экранах жмем Enter.

Попадаем в основное меню блока EPS.

Аналогично получаем доступ к другим блокам.

Цена вопроса: 777 ₽ Пробег: 113100 км

Kia spectra диагностический разъем

ஜ══════════════════ஜ۩۞۩ஜ══════════════ஜ Ситуация следующая. Уже третий день подряд то горит то не горит чек. И машина начала подтраивать. Свечи в порядке, менял. Провода ВВ — новые. Все в роде в порядке. Но ошибка есть, а что за ошибка ХЗ. =(( Так вот все дело в том, что мне не могут сделать диагностику потому что нет OBDII разъема.

ஜ══════════════════ஜ۩۞۩ஜ══════════════ஜПРОСЬБА такая:У кого есть OBDII-KIA, а точнее наоборот переходник. Кто может дать на пару дней в пользование? Себе уже заказал, но с EBAY он придет только через месяц минимум.

░▒▓█▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▀▄▄█▓▒░ Вот ошибки которые выдал OBD-II, купил маму OBD с проводами и подключил в штатный разъем

Результаты поиска значения кода P1505

1) P1505 — Клапан холостого хода — цепь катушки №1 (работает на открывание клапана) — разорвана или замкнута на массу

ПРОБЛЕМЫ РЕШЕНЫ ! ВСЕМ ОГРОМНОЕ СПАСИБО !

—Провода сзади коллектора которые на разъемах здоровых. Так вот тот что снизу глючит и отходит там что то и видать коротит. Машина троит и работает как буд-то цилиндр вообще неработает, хотя наверное — так оно и есть! Подергал — все стало ровно. Завтра буду разбираться. Сегодня темно уже — не видно не х… =))))) Ну слава богу хоть так, т.е. просто проводка тупит, а то я уже думал опять с двиглом чего не так. =))))) И еще датчик XX тупил. Сейчас вроде все нормально. Тьфу тьфу тьфу… =)) Но если, что, то его под замену сразу. Проблема была именно в нем и не-плотном соединении контактов на фишке. Стянул стяжками, так как там оказывается обломалась защелка.

Где в моей машине находится порт OBD2?

С момента внедрения стандарта OBD каждый автомобиль имеет стандартный 16-контактный разъем, как описано на нашей странице презентации OBD.

Норма гласит, что порт должен располагаться внутри салона автомобиля.В зависимости от марки и модели найти его может быть непросто.

Чтобы самостоятельно диагностировать свой автомобиль, загрузите наше программное обеспечение для диагностики автомобилей EOBD-Facile .

Перейти на автомобильный сканер kia OBD2

Используйте нашу поисковую систему ниже, чтобы найти свой порт OBD2!

Все модели kia

Это не та модель, которую вы ищете? Ниже вы найдете все модели kia, для которых у нас есть расположение порта OBD2 благодаря нашему сообществу.

Скачайте приложение «Где мой порт OBD2? Найди его!»

Наше приложение «Где мой порт OBD2? Найди!» доступен в Google Play и в App Store. Щелкните по ссылкам ниже, чтобы загрузить и установить на свой смартфон:

Вашего автомобиля нет в списке? Если вы хотите помочь сделать эту страницу доступной для всех, пришлите нам свои фотографии через приложение

Диагностический разъем на киа спектра 2007 года где находится * Клуб Киа Спортейдж

Как проверить лямбда-датчик и сделать эмулятор каталитического нейтрализатора. Диагностический разъем OBD 2 на автомобиле Spectra 2007 года — KIA Spectra

Не подходит ли мне эта короткая длина? Накладка заднего бампера Kia Rio III. Управление и конфигурация StarLine.

kia — Клуб владельцев корейских автомобилей — Информация

Наконец-то заказал адаптер OBD здесь, чтобы купить адаптер. Удалось ли кому-нибудь диагностировать Spectra с помощью программного обеспечения? Электромобили, инструкции, электрические схемы, сигнализации, установка и отключение систем безопасности. Мы будем благодарны, если вы обнаружите ошибку или проблему с воспроизведением видео на нашем сайте, сообщите нам! Но на моем iPhone это невозможно.

Диагностика Kia Spectra — FORUM Carcd

kia — Клуб владельцев корейских автомобилей — Информация

Где находится диагностический разъем в автомобиле Kia Spectra?

Обмен кабелей ВВ на сегодняшний день. Встреча в Москве в сентябре. Следующий Ацетон в баке: или дурная голова покоя не дает: водитель KIA — сам по себе существо, способное на любые возможные и немыслимые сюрпризы… Не подключен к Bluetooth вообще.

Информация

Через три недели адаптер и переходник благополучно прибыли из Китая. Я не стал долго раздумывать и установил программу, которую чаще всего используют клиенты, Torque Pro.

Я не думаю, что полезно указывать все превосходные возможности программы, описанные в Google Play. У меня нет на нем никаких датчиков, ЭБУ не дает столько информации, сколько может обработать. Один из вариантов Установка в автомобиль проста: вы запускаете двигатель, запускаете Torque Pro, выполняете всю синхронизацию и готовы к работе.

Автосканер Kia Spectra 2001

https://youtube.com/watch?v=iPp0KhNqzs8

Каждый сможет адаптировать его к своим потребностям. Проверка ЭБУ на наличие ошибок не дала никаких результатов, что очень хорошо. Если вы хотите использовать адаптер постоянно, вам придется его отремонтировать. Я использовал пластиковые кабельные стяжки, чтобы закрепить его. Необходимо открыть защитную крышку диагностического разъема. Адаптер подключается через переходник и фиксируется кабельными стяжками.

Долгий подъем в глубину руля привел к тому, что загорелась лампочка подушки безопасности. Я хотел бы особо отметить следующее. В моем случае проблема горящей и беспокоящей меня лампы была решена путем удаления лампы в соответствии с кодом ошибки, который я получил в техническом центре; необходимо заменить держатель подушки, когда-нибудь я это сделаю. Лично я летом вообще не пользовался адаптером, который лежал в гараже и ждал своего часа, но с приходом осени и холодов я поставил все на место и дал ему поработать. Когда двигатель прогревается утром, я включаю Bluetooth на своем смартфоне, запускаю Torque Pro и наблюдаю за процессом.

Нет смысла постоянно держать соединение активным, поскольку сам адаптер всегда включен или всегда имеет доступ к информации от датчиков автомобиля.

Ошибка P1610

Отображая оповещение о наличие неисправности под кодом P1610, сканер тем самым уведомляет владельца авто об ошибке связи между блоком управления двигателем и иммобилайзером. В первую очередь необходимо проверить все провода питания. Зачастую незатянутый болт крепления провода или окисленные контакты провоцируют возникновение P1610. Не будет лишней и проверка напряжения на аккумуляторе.

Для этого достаточно вооружиться мультиметром и проделать следующие действия:

1. Перевести мультиметр в режим работы DC.
2. Установить переключатель напряжения на отметке 20 В.
3. Щуп мультиметра подсоединить к минусовой клемме.
4. Снять показания напряжения – АКБ в исправном состоянии имеет напряжение 12.7 В.

В любом случае, направить необходимо все усилия на стабилизацию напряжения бортовой сети и устранение возникших пробоев. Если решить проблему не удается, то можно прибегнуть к вышеупомянутым способам деактивации самого иммобилайзера, отправившись в сервисный центр.

Ошибка P0105

При повреждении электрической цепи датчика измерителя расхода воздуха, сканер отобразит именно P0105. Первым делом необходимо проверить всю проводку на предмет окислений или отсутствие контакта. Автомобиль чутко реагирует на поломку ДМРВ, в большинстве случаев теряя значение своих скоростных характеристик. Киа Спектра медленней разгоняется, дольше «думает», увеличивается и показатель расхода топлива. Как проверить сам датчик на корректность функционирования?

Необходимо проделать следующую работу:

1. Ключом освободить болты крепления ДМРВ на воздуховоде.
2. Вынуть корпус датчика из гнезда.
3. Провести визуальный осмотр устройства.

Следы пыли и масла могут свидетельствовать о том, что произошло загрязнение механизма, что и вызвало его нестабильность работы. Часто датчик расхода воздуха загрязняется по причине несвоевременной замены воздушного фильтра. Если визуальный осмотр не принес должных результатов, необходимо осуществить замер потенциала ДМРВ. Произвести замер потенциала можно с помощью любого приспособления, работающего в необходимом диапазоне.

Самые частые ошибки Киа Спектра

Остановимся на наиболее распространенных неисправностях Киа Спектра. Укажем наиболее вероятные причины возникновения и симптомы.

p1801, p1805

Ошибки p1801 и p1805 Kia Spectra, как правило, появляются в паре. Рассмотрим характерные черты каждой из них:

1. p1801 – неполадки с импульсным приемопередатчиком иммобилайзера.
2. p1805 – неисправность EEPROM. Ошибка формируется при попытке быстрого поворота ключа при запуске мотора или после длительного нахождения ключа на намагничиваемой поверхности.

С данными отклонениями допускается дальнейшее движение. Для устранения ошибок помогают следующие варианты:

• сброс
• калибровка иммобилайзера
• использование второго ключа и отвязка от брелока
• отключение иммобилайзера с установкой нового программного обеспечения
• замена иммобилайзера.

p1610

Ошибка p1610 на Киа Спектра в процессе диагностики фиксируется из-за нарушения связи между ЭБУ ДВС и иммобилайзером. При 1 возникновении можно сбросить ошибку, отключив АКБ на пару минут.

Для устранения систематического появления ошибки p1610 первоначально проверяется целостность проводов питания и контактной части. Дополнительно контролируется уровень напряжения на АКБ, используя мультиметр в режиме замера постоянного напряжения. Ножки измерителя устанавливаются на минусовую и плюсовую клемму. Нормальным считается напряжение 12.7 В. При пониженном значении применяются меры по нормализации напряжения в бортовой сети или деактивируется иммобилайзер.

Ошибка P1610 на Киа Спектра нередко выпадает при поспешном запуске мотора. Ключ зажигания поворачивается в положение запуск без двухсекундной выдержки и ожидания загорания индикации иммобилайзера.

p0140

Указывает на отсутствие отклика датчика кислорода. Контроллер не реагирует на отсекающий импульс или топливное обогащение, направляемый от управляющего модуля ДВС (ECM). Для ошибки p0140 характерны следующие симптомы:

• свечение индикатора Check Engine на приборной панели
• перебои в функционировании ДВС при ускорении или замедлении
• неправильное соотношение топлива и воздуха, подаваемого в цилиндры силового агрегата.

Отсутствие реакции датчика кислорода может быть обусловлено неисправностью непосредственно контроллера, проводов или фишки питания. Код P0140 выпадает по истечению 74 секунд отсутствия ответной реакции от кислородного датчика. Напряжение контроллера не изменяется в диапазоне от 410 до 490 мВ.

На Киа Спектра ошибка p0171 свидетельствует о перебоях в функционировании топливной системы и разгерметизации впускного тракта. Фиксируется обедненная топливная смесь – избыток воздуха при недостатке бензина.

Часто на Киа Спектра ошибка формируется из-за повреждения шлангов вентиляции картерных газов. Особенно идущего от воздушного фильтра. Следует проверить правильность соединения патрубков, после смены прокладки клапанной крышки.

Также среди причин, ведущим к образованию ошибки P0171, отмечаются:

• отклонения в работе контроллера давления топлива
• бензонасос не нагнетает необходимого давления
• засорение топливного фильтрующего элемента
• сбои в функционировании ЭБУ
• подсасывание воздуха
• неисправность кислородного датчика кислорода или массового расхода воздуха, инжекторной системы.

Для ошибки характерна следующая симптоматика:

• загорание индикатора Check Engine
• снижение мощности
• повышенный расход топлива
• плавающие обороты и нестабильная работа ДВС
• проблематичный запуск или полный отказ в пуске мотора.

При длительном отсутствии мер по выявлению и устранению причины ошибки P0171 выходит из строя каталитический нейтрализатор.

p1309

Неисправность p1309 на Kia Spectra выпадает при превышении нормального уровня сигнала с датчика ускорения. Сигнал поступает на модуль управления ДВС (ECM), и необходим для предотвращения ошибочной фиксации пропуска зажигания. Датчик ускорения применяется для определения неровностей на дорожном полотне. Располагается в подкапотном пространстве, справа по отношению к движению у лонжерона.

К образованию ошибки ведут следующие причины:

• повреждение катушек зажигания
• окисление контактной части
• поломка контроллера ускорения.

Часто датчик отключают, когда снимают генератор. Если демонтировали генератор, проверьте подсоединили ли фишку к датчику.

p0340

Код p0340 проявляется при неполадках в цепи датчика положения распределительного вала. На английском фиксируется, как Camshaft Position Sensor A Circuit. К формированию ошибки p0340 на Kia Spectra приводят следующие факторы:

• повреждение контроллера распределительного вала;
• обрыв, короткие замыкания в проводниках питания или колодке датчика распредвала;
• перебои в функционировании ЭБУ.

Ошибка Р0340

Для определения угла положения ГРМ по отношению к коленчатому валу и был сконструирован датчик положения распределительного вала

Важное устройство в общей системе Kia Spectra, но весьма капризное, способное выйти из строя в самое неподходящее время. Значение ошибки Р0340 так и расшифровывается – ошибка датчика распредвала

Чаще всего водитель сразу же ощущает нарушения в работе этого устройства по поведению автомобиля.

Начинается всё с пробоев в работе двигателя, а заканчивается полной остановкой транспортного средства. Порой водители Киа Спектра пытаются «оживить» механизм за счет манипуляций с его разъёмом, но в большинстве случаев возложенные усилия должных результатов не приносят. Лучше всего заменить датчик новым экземпляром.

Чтобы избавиться от ошибки с кодом Р0340, необходимо проделать следующую работу:

1. Путем освобождения четырех гаек освобождаем короб воздушного фильтра.
2. Демонтируем хомут вентиляции картерных газов.
3. Находим датчик распредвала.
4. Выкручиваем один болт и изымаем устройство.
5. Устанавливаем новый экземпляр.

Замена старого датчика новым становится наиболее разумным и верным решением в борьбе с недугом под кодовым именем Р0340 на Киа Спектра. Подобные манипуляции позволят избавиться от ряда других проблем, например, провалов педали газа при нажатии и вибраций датчика ХХ.

Ошибки с пониженной значимостью и способы их устранения

Коды ошибок с пониженной значимостью указывают на проблемы, которые не являются критическими для работы автомобиля Kia Spectra 2007, но всё же требуют внимания. Ниже приведен список наиболее распространенных ошибок с низкой значимостью и рекомендации по их устранению:

1. P0011 — Положение распределительного вала А — Ранний впрыск

   Эта ошибка указывает на то, что положение распределительного вала А было слишком ранним во время впрыска топлива. Для исправления проблемы необходимо проверить и, при необходимости, заменить датчик положения распределительного вала А.

2. P0420 — Недостаточная эффективность катализатора

   Ошибочный код P0420 указывает на то, что катализатор не работает на должном уровне. Для исправления проблемы следует проверить катализатор на наличие повреждений или засоров. Также возможно потребуется заменить датчик кислорода или амортизаторы катализатора.

3. P0442 — Маленький утечка паров топлива

   Ошибка P0442 указывает на наличие незначительной утечки паров топлива в системе. Для исправления проблемы следует проверить уплотнения и трубопроводы системы паров топлива на наличие повреждений или утечек. При необходимости, заменить поврежденные детали.

4. P0507 — Высокая обороты холостого хода

   Ошибочный код P0507 указывает на то, что обороты холостого хода двигателя слишком высокие. Для исправления проблемы следует проверить и, при необходимости, очистить дроссельную заслонку. Также может потребоваться замена датчика положения дроссельной заслонки.

Важно отметить, что при появлении любой ошибки, даже с низкой значимостью, рекомендуется обратиться к квалифицированному автомобильному механику или сервисному центру для детальной диагностики и устранения проблемы. Это поможет избежать более серьезных повреждений и обеспечит безопасность во время эксплуатации автомобиля

Ошибка P1801

Как правило, сканер отображает ошибку Р1801 в случае повреждения импульсного приемопередатчика иммобилайзера. Это специальное противоугонное оборудование, способствующее блокировке системы зажигания в случае надобности. Но, если возникли ошибки в функционировании данной системы, автомобиль может оказаться в обездвиженном состоянии без малейшей на то надобности.

Что делать в подобной ситуации? Решить проблему можно двумя способами: заменить вышедший из строя иммобилайзер или же отправиться в сервисный центр для устранения поломки. Его неисправность может быть вызвана в силу механического повреждения или программного сбоя

Важно на первом этапе уяснить этот момент, чтобы подобрать наиболее эффективный способ устранения ошибки

Основные признаки выхода из строя иммобилайзера:

• Стартер никак не реагирует на проворачивание ключа в замке зажигания;
• На панели приборов загорается индикатор чип ключа;
• Стартер вращается, но запуск двигателя не происходит;
• Автомобиль не реагирует на нажатую кнопку брелка.

Самый простой способ решения – отключить устройство, чтобы в будущем подобные трудности с запуском двигателя не возникали. Однако отключить иммобилайзер возможно только в сервисном центре с помощью универсального ключа для деактивации штатного оборудования.

Разъем КИА

Если Вы владелец автомобиля марки «Kia» то в данной статье мы расскажем Вам о том какую распиновку имеет диагностический разъем Вашего автомобиля, после чего Вы сможете подключить бортовой компьютер или диагностический адаптер к Вашему автомобилю, не прибегая к использованию переходников.

Данный разъем можно встретить на отдельных моделях Kia Spectra, Sportage, Cee’d и многих других, разъем располагается под капотом и может устанавливаться, как отдельно так и дублирующим разъем стандарта OBD2 установленный в салоне автомобиля.

Если Ваш автомобиль имеет 20 пиновый диагностический разъем (kia 20 pin ) то у него следующая распиновка разъема:

• 1) Питание +12В после реле топливного насоса
• 2) Сигнал включения вентилятора системы охлаждения
• 3) Сигнал оборотов двигателя / сигнал управления первичной цепью зажигания
• 4) GND — Масса
• 5) +B — Питание +12В
• 7) Цепь управления первичной цепью зажигания (катушка 2)
• L-линия диагностики ABS
• 9) K-линия диагностики двигателя
• 10) Сигнал неисправности АКПП
• 11) Цепь лампы Check Engine — вывод для считывания медленных кодов самодиагностики двигателя
• 12) GND — Масса
• 14) K-линия диагностики подушек безопасности (AirBag)
• 15) K-линия диагностики ABS
• 16) Цепь управления первичной цепью зажигания (катушка 1)
• 17) K-линия диагностики круиз-контроля
• 18) L-линия диагностики АКПП
• 19) L-линия диагностики двигателя
• 20) Выходные данные двигателя (Engine monitor output)

В случае если в Вашем автомобиле установлен стандартный 16 пиновый диагностический разъем стандарта OBD2 (kia Obd-2 16-pin), то данный разъем имеет следующую распиновку:

• 4) Заземление кузова
• 5) Сигнальное заземление
• 6) Линия CAN-High, J-2284
• 7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
• К-линия диагностики ABS
• 13) К-линия диагностики подушек безопасности (AirBag)
• 14) Линия CAN-Low, J-2284
• 16) Питание +12В от АКБ

Если на Вашем автомобиле установлен 20 пиновый диагностический разъем, а Ваш адаптер для диагностики имеет разъем стандарта OBD2 16 pin, то с помощью данной статьи Вы сможете самостоятельно изготовить переходник Kia 20 pinна OBD2 16 pinлибо Вы можете приобрести в нашем интернет магазине готовый переходник для разъема KIA 20 pin.

Распиновка диагностического разъема
