Типичные неисправности ламп автомобиля ВАЗ и их устранение

Одна из самых распространенных проблем, это перегорание нити накаливания. В таком случае электрическая цепь разомкнута, и предохранитель подает на реле соответствующий сигнал, а оно в свою очередь выводит его на приборную доску. Для устранения данной неполадки необходимо заменить лампочку.

Вторая проблема, это нарушение самой электрической цепи. Тут может быть несколько причин.

Нарушены контакты проводов (произошло их окисление), ведущие к предохранителям или реле. Для устранения данной поломки нужно отсоединить их и хорошо зачистить.
Произошел разрыв самого провода, либо его соединения с контактом. Для этого провод необходимо заменить, либо спаять, и не забыть при этом, хорошо заизолировать место спайки изолентой.
Следующая проблема, это отсырение проводов, или мест их соединений с приборами. Чтобы устранить такую проблему необходимо удалить отсыревшие части, либо полностью заменить проводку, а места соединений хорошо заизолировать, чтобы впоследствии влага туда не попадала.
Бывают ситуации, когда все оборудование, в том числе и лампы исправны, но на панель приборов подается противоположная информация. В данном случае, лучше снять торпедо, и проверить подключение контактов к сигнальным индикаторам. Панель снимается легко, с помощью крестообразной отвертки. Но это нужно делать аккуратно, чтобы ее не поцарапать. Чтобы устранить такую проблему достаточно хорошо зачистить контакты, а те которые оторвались от проводов припаять и хорошо заизолировать.
Ну и последняя причина, частое перегорание предохранителей или самого реле. Для решения данной проблемы необходимо проверить силу тока в цепи. Если она превышает допустимую, значит идет короткое замыкание в самой цепи или приборе освещения. В таком случае рекомендуется заменить прибор. В некоторых случаях, проблема может быть в том, что в сеть дана дополнительная нагрузка, например подключены диодные лампы. Для решения данной проблемы, лучше заменить предохранители на резисторы.

При других, более серьезных проблемах, лучше обратится к специалистам, которые должны провести серьезную диагностику работы реле по контролю за лампами автомобиля, дабы избежать сильного замыкания в электроцепи автомобиля, и последующего его возгорания

обенно необходимо обращать внимание на плохую работу приборов после тюнинга авто, так как в большинстве случаев нагрузки на сеть возрастают, за счет добавления дополнительного энергопотребляющего светового оборудования (диоды, более мощные лампы дальнего света)

Реле, которое отвечает за контроль исправности ламп автомобилей ВАЗ, находится в монтажном блоке в моторном отсеке. Оно имеет свою маркировку и обозначения, и отвечает за информирование водителя о наличии неисправностей ламп авто.

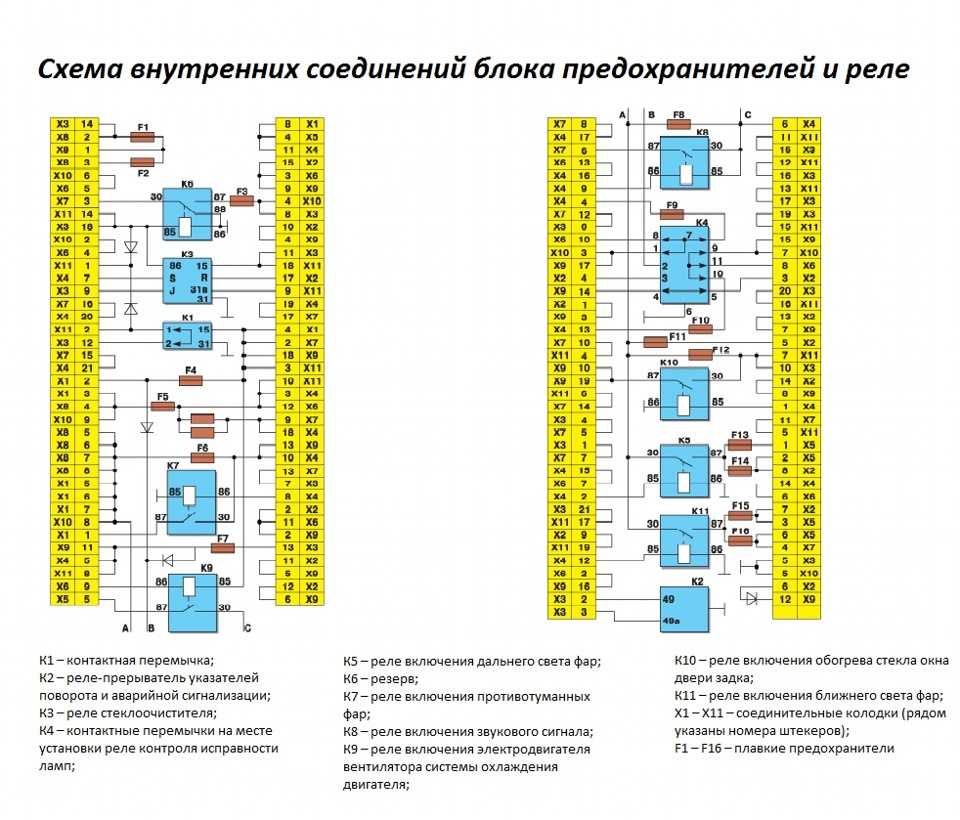

Схема реле и предохранителей ВАЗ 2110

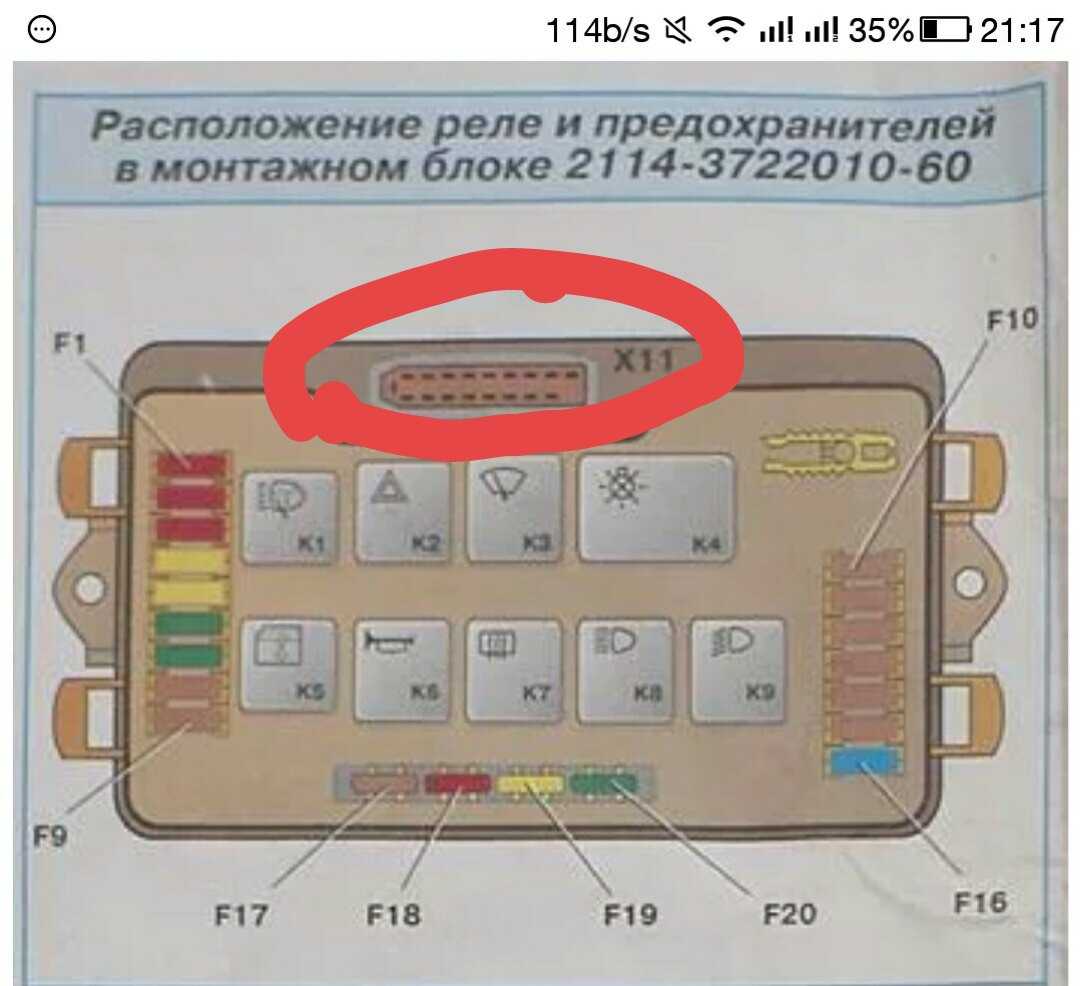

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

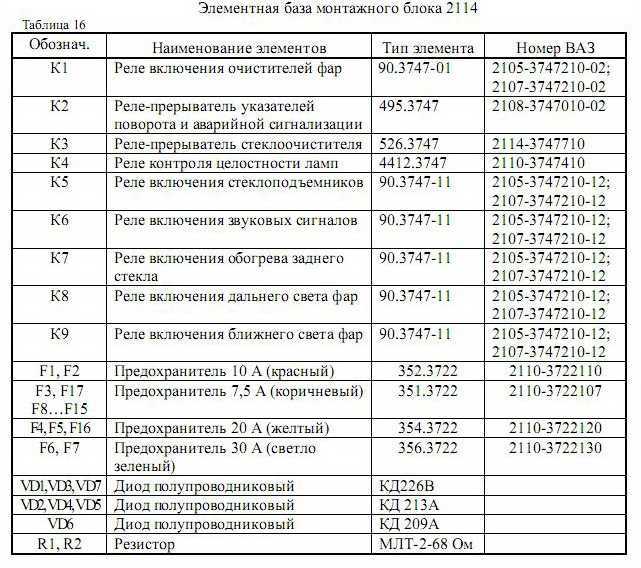

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

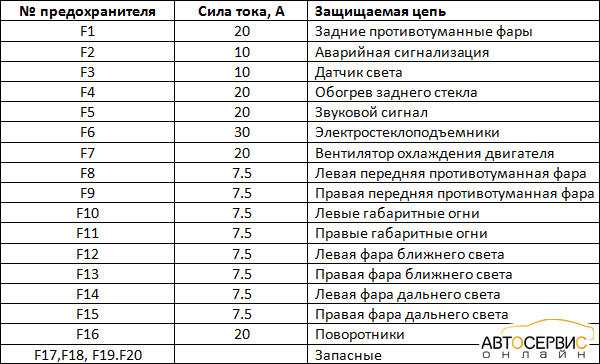

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет

Основной блок

Главный монтажный блок расположился у водительского сидения на передней панели, слева от него. Нишу закрывает крышка из пластика с затвором над ней, имеющим форму кнопки — для открытия необходимо нажать на нее. Под крышкой находятся предохранители, пронумерованные на схеме от F1 до F20 — они отвечают за все элементы управления автомобилем, кроме тех, что вынесены в дополнительный блок (таких три). Мощность предохранителей разная. Тут же находятся восемь реле, отвечающие за основные элементы цепи питания управления авто.

Консольный дополнительный монтажный блок

Найти можно внутри центральной консоли. Он расположен за прикрепленной саморезами пластиковой крышкой, слева от переднего пассажирского кресла. В блоке находятся три реле и три предохранителя. В частности:

Реле электромотора вентилятора;
Реле зажигания;
Реле электромотора насоса подачи топлива;
Предохранитель ЭБУ мотора и модуля зажигания;
Предохранитель электронных элементов системы подачи топлива;
Предохранитель электроцепи датчиков скорости и кислорода, а также измерителя расхода воздуха и клапана продувки адсорбера.

Мощность всех предохранителей рассчитана на 15 Ампер.

На схеме, буквами обозначены такие цвета:

Б — белый;
Ч — черный;
Ж — желтый;
О — оранжевый;
Г — голубой;
Р — розовый;
З — зеленый;
С — серый;
К — коричневый;
П- красный.

Если буквы стоят вместе, то к штекеру необходимо подсоединить провода двух цветов.

Изменения в коммутации и компоновке монтажных блоков

Важнейшее новшество блока предохранителей ВАЗ 2110 от старых к свежим моделям коснулось местонахождения предохранителя противотуманных фар. В первых модификациях этот прибор находился за блоком, а не внутри его и держался на жгуте из проводов, не будучи оснащен платой. Со временем, конструкторы предусмотрели для него специальную плату, которая все еще находилась вне главного блока, а была помещена слева от консоли. Лишь через десяток лет ей нашлось место среди остальных предохранителей.

Блоки с различной компоновкой, отличаются между собой нумерацией. Первые модели на 6 реле имеют номер 2110-3722010, в то время как те, что оснастили 7 приборами получили маркировку 2110-3722010-08, а самые современные — 2110-3722010-01. Модификации, не имеющие ножек реле включения передней подсветки промаркированы, как 21110-3722010-12. Также, производитель выпускает блоки, оснащенные ножками, но не реле К1, которые могут быть как с перемычками, так и без — в обоих случаях допускается самостоятельная установка прибора или перемычек вместо него.

Замена реле: последовательность

Перед началом работы необходимо отключить питание от аккумулятора, потому что пока создаётся электрическая цепь, снимать стартер запрещено, поскольку можно полностью спалить всю проводку автомобиля.

Очистить поверхность стартера от грязи и пыли;
Открутить гайку с болта реле и снять его контакт;
Открутить винты, которые крепят реле к телу стартера;
Снять с торца гайки и разделяем стартер на 2 части;
Изъять старый сердечник и на его место поставить новый;
Собрать все компоненты в обратном порядке и проверить исправность, подключив к аккумулятору;
Установить стартер с заменённым реле на двигатель автомобиля и проверить работу.

Перед тем, как выполнить проверку стартера на самом автомобиле ВАЗ, необходимо проверить, чтобы все контакты, которые имеются в данной конструкции, занимали своё правильное положение и в конечном итоге не привели к замыканию, ведь как ни крути, а дело имеем с током. Проверяется работа реле вначале на холостом ходу, затем при езде, точнее при резком торможении.

Таким образом, придерживаясь точных рекомендаций, можно выполнить замену реле стартера самому, однако перед началом съёма и разбора самого стартера нужно проверить по показателям, которые описаны выше, и убедиться, что вся проблема именно в этой детали автомобиля, иначе попусту затраченные силы не решат основной проблемы. Если же проблема вами не выявлена, то опытные сотрудники СТО всегда помогут и сделают всё необходимое за вас!

https://youtube.com/watch?v=7naohHI2PHQ

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

отвёртка с крестообразной битой;
тонкая шлицевая отвёртка;
ключ или головка на 7;
ключ на 10;
ключ на 17.

Последовательность действий следующая:

С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
Откройте пробку бензобака для снижения в нём давления.
Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.
Отвёрткой открутите два шурупа крепления лючка топливного модуля и снимите его.
Отсоедините разъём питания.
Ключом на 17 открутите гайки на трубках топливопроводов. Отсоединяем трубки от штуцеров и разводим их в стороны.
Головкой на 7 открутите восемь гаек крепления крышки топливного модуля.
Снимите прижимное кольцо и извлеките топливный модуль.
Тонкой шлицевой отвёрткой отсоедините топливный фильтр грубой очистки.
Этой же отвёрткой снимите стопорные кольца на направляющих стакана.
Отсоедините топливные трубки от штуцеров крышки.
Отсоедините электрический разъём.
Снимите стакан с направляющих.
Шлицевой отвёрткой отведите защёлки, фиксирующие электробензонасос, в стороны и извлеките его.
Установите новый насос.
Повторите все операции в обратном порядке.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

неполадками в цепи питания устройства;
выходом из строя элементов запуска и защиты (реле и предохранителя);
износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

автомобильный тестер (мультиметр);
крестовая отвёртка;
два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.
Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

манометр (можно шинный с пределом измерения 5–7 кПа);
шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
два хомута для шланга соответствующего диаметра;
крестообразная отвёртка;
ниппельный колпачок;
сухая тряпка.

Порядок проверки следующий:

В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
Снимите со штуцера пластиковый колпачок (заглушку).
Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

3

лет 2 из

опыт

Запрос Крис

Роберт

Dodge Ram 2500 L6-5.9L Turbo Diesel — Электрооборудование двигателя автомобиля — Перрис, Калифорния

Крис приехал рано и быстро решил нашу проблему. Отличный сервис!!

Джозеф

Chrysler 300 — Утечка охлаждающей жидкости — Уилдомар, Калифорния

Отличный сервис от Криса 3

34 года опыта

Запрос Johnny

от Мэтта

Mitsubishi Endeavour V6-3.8L — Электрическая проверка двигателя автомобиля — Кармайкл, Калифорния

Дружелюбное и тщательное обслуживание! Ему не потребовалось много времени, чтобы определить, что моя проблема была не в электрике, а в недостатке компрессии.

Проверка работы

Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
Если вы сняли стартер, проверка выполняется несколько иначе:
1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

https://youtube.com/watch?v=vhq_2EEiDzU

Неработающие электрические системы

Главное реле в автомобиле ВАЗ 2114 ответственно за правильное функционирование большинства электрических систем. Если главное реле выходит из строя, это может привести к неработе следующих систем:

Освещение салона и багажника
Фары головного света
Система стеклоочистителей и омывателя стекла
Центральный замок
Электрические стеклоподъемники
Бортовой компьютер

Если какая-либо из указанных систем не работает, стоит в первую очередь проверить состояние главного реле. В случае необходимости, рекомендуется заменить его на новое. При возникновении проблем с электрическими системами автомобиля всегда лучше обратиться к специалистам для проведения диагностики и ремонта.

Как определить неисправность главного реле ВАЗ 2114?

Главное реле ВАЗ 2114 отвечает за подачу питания на различные электрические системы автомобиля. Если возникают проблемы с электрооборудованием, необходимо проверить работоспособность главного реле. Вот несколько шагов, которые помогут определить неисправность главного реле ВАЗ 2114:

2. Проверьте предохранители: Проверьте состояние и целостность предохранителей, связанных с электрическими системами, которые могут быть подключены к главному реле. При необходимости замените поврежденные предохранители.

3. Проверьте соединения: Проверьте соединения, связанные с главным реле, на наличие коррозии или окисления. Очистите площадки контактов и убедитесь, что соединения надежно фиксируются.

4. Используйте мультиметр: Подключите мультиметр к контактам главного реле и измерьте напряжение. Сравните полученные показания со спецификациями автомобиля. Если напряжение не соответствует стандарту, главное реле может быть неисправно и требовать замены.

Если после выполнения указанных шагов не удалось определить причину неисправности главного реле, рекомендуется обратиться к специалисту для проведения детальной диагностики и ремонта.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

Неисправно дополнительное реле стартера.
Полностью разряжен аккумулятор.
Отсутствует электрическая цепь между замком зажигания и ВР.
Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Дополнительное реле выполняет следующие функции:

Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
Предотвращает включение стартера на работающем двигателе;
Предохраняет контакты замка зажигания от перегрева и подгорания.

Механизм действия

Где находится реле стартера в автомобиле лада приора

Когда зажигание авто выключено, якорь выдвинут благодаря пружине. При этом бендикс не сцеплен с маховиком. Когда ключ зажигания поворачивается в другое положение, напряжение передается контактам реле. При помощи магнитного поля, которое создает втягивающая катушка, якорь приводится в действие. Он отодвигается назад и сжимает пружину. Контакты замыкаются, и напряжение по ним переходит на стартер. В этот период происходит отключение втягивающей обмотки, а удерживающая подключается.

В процессе движения якорем перемещается вилка. Она передвигается по ротору (валу). При этом перемещается бендикс, и маховик сцепляется с шестерней. Когда отпускается ключ зажигания, на удерживающую катушку не поступает напряжение. Пружина возвращается на место. Якорь встает в исходном положении. Шестерня бендикса с венцом маховика рассоединяется под воздействием вилки.

Как добраться до реле

Процесс демонтажа реле и самого стартера нельзя назвать сложным. С ним справится даже человек, ранее не сталкивавшийся с ремонтом своего авто. Чтобы снять втягивающее, следуйте инструкции:

Для начала обесточьте автомобиль, для этого снимите минусовую клемму с аккумулятора.
Посмотрите немного левее и ниже АКБ, рядом с коробкой передач вы и увидите искомый стартер. Чтобы подобраться к нему, вам необходимо будет удалить воздушный фильтр.
К втягивающему ведет несколько проводов, отсоедините их.
Наконечник силового провода закреплен гайкой, она легко демонтируется ключом на 13.
Стартер крепится гайками большего диаметра – они откручиваются ключом на 15. Тяжелее всего открутить нижнее крепление.
Нижний вывод втягивающего также закреплен гайкой удалите ее и отсоедините провода. Ключом на 8 демонтируйте остальные крепежи и вытащите реле.

Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.

Технические характеристики, на которые стоит обратить внимание

Что такое токовое реле, наверняка понятно. А от чего зависят его параметры? На что обратить внимания, выбирая устройство для той или иной цели? Основными характеристиками реле являются:

Номинальные данные по току, напряжению, времени, а также другим параметрам, задающих алгоритм работы устройства.
Пределы срабатывания. Нижний и верхний порог, при котором устройство включается или отключается (временной, токовый, звуковой или световой).
Значения величин. Иногда такие устройства настраиваются на замыкание цепи при подаче мгновенного импульса, а размыкается цепь по истечении определенного времени.

А это автомобильное реле и схема его подключения

Если характеристики не соблюдены, то тут два варианта. Либо устройство не сработает, либо выйдет из строя, проще говоря, сгорит. Имеет смысл рассмотреть несколько основных видов реле и понять, в чем отличия одного вида от другого, а так же возможно ли применение в той или иной области.

Реле переменного тока: отличия и особенности

Первое, о чем стоит сказать, такие устройства имеют недостатки. Переменный ток имеет отличия от постоянного, что наглядно видно на графиках. Синусоида переменного тока не позволяет равномерную подачу тока, в результате чего при срабатывании, магнитный сердечник вибрирует. Это неудивительно – ток в катушке индуктивности дважды за период входного напряжения проходит через ноль. Проще говоря при частоте тока в сети 50 Гц (50 колебаний в секунду), напряжение в катушке упадет на ноль 100 раз за период (1 с). Производятся как малогабаритные реле переменного тока на 220 В, так и устройства больших размеров.

Такие миниатюрные устройства работают не хуже крупногабаритных
Интересная информация! Для уменьшения износа якоря применяют дифференциальные сердечники или фазосдвигающие элементы, уменьшающие количество периодов прохождения тока через нулевую отметку.

Отличия реле постоянного тока

По сути то же устройство с отличием только способа питания. На катушку подается постоянный ток, что увеличивает срок службы деталей, избавляя от вибрации. При работе, к примеру, промежуточного реле 220 В постоянного тока, не будет слышно гудения, присущего устройствам, работающим на переменке.

Электронные устройства из Китая работают не хуже отечественных

Электронное реле: области применения и особенности устройства

Электронные устройства нашли применение в автомобилестроении, производстве бытовой техники. Их отличает компактность и долговечность за счет отсутствия механических частей. Работу механики на себя взяли транзисторы, выполняющие роль ключей. Если рассматривать электрическую схему автомобиля, то на вопрос, где находится реле, можно ответить одним словом – везде. Это и включение-выключение, и работа поворотников, зажигания, фар.

В отличие от электронного реле, электромеханическое имеет большие габариты. Оно применяется в монтаже производственной автоматики.

Иногда несколько устройств объединяется в релейный модуль

Отличия между поломкой стартера и реле

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
Конструкция устройства имеет медные болты и языковидный элемент;
К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
При наличии контакта, втягивающее реле щелкает и включается в работу;
Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

голоса

Рейтинг статьи

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

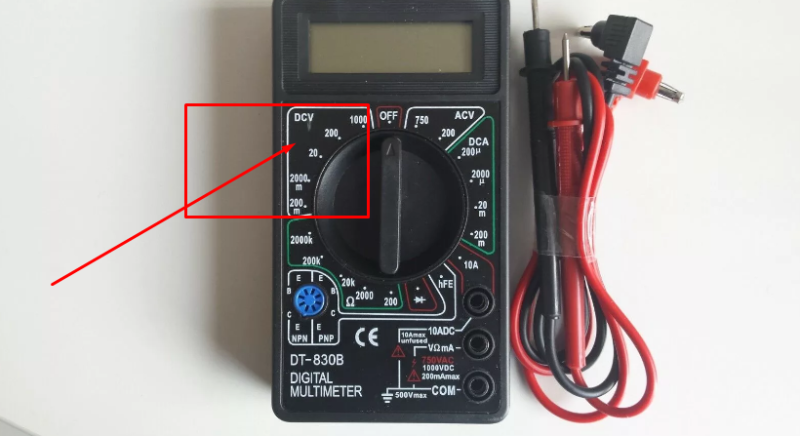

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

Все компоненты, которые получают ток от реле, необходимо отключить.
Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Признаки неисправности и причины поломки реле

Узнать о том, что реле стартера ваз 2114 вышло из строя, можно по следующему ряду признаков:

при попытке запуска двигателя мотор завелся, но стартер при этом продолжает крутиться, издавая нетипично громкие звуки;
при повороте ключа в замке слышен щелчок реле, но стартер никак не отвечает;
при включении зажигания стартер заработал, но пуска двигателя не происходит.

Причинами поломки данного устройства могут являться:

замыкание обмотки сердечника;
обгорание внутренних контактов;
залипание подвижного сердечника;
механические повреждения.

В не зависимости от причин, по которым произошла поломка, вышедшее из строя реле следует сразу заменить на новое, дабы не вызвать поломку стартера или замка зажигания при неудачных попытках пуска двигателя.

Очень часто реле стартера 2114 выходит из строя при длительных затяжных попытках пуска двигателя. Именно поэтому, если мотор машины стал плохо заводиться, следует сразу найти причину этого и устранить ее, поскольку в противном случае есть вероятность поломки реле и повреждения самого стартера.

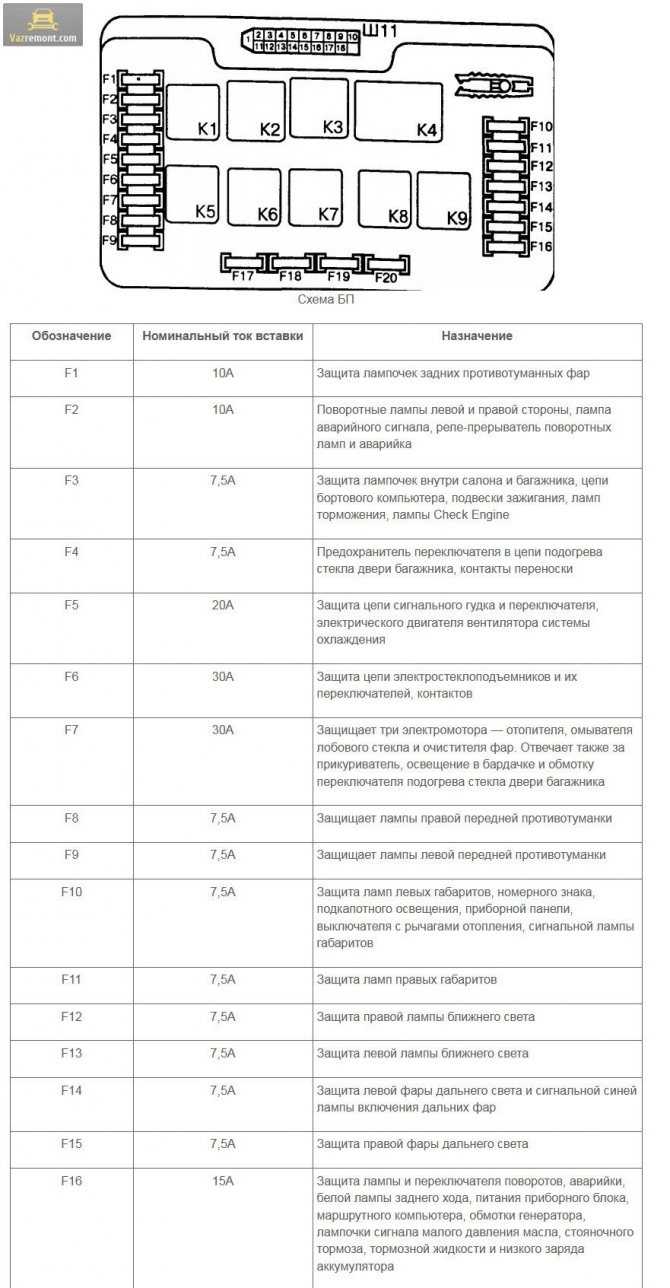

Где находятся предохранители

Типичные неисправности ламп автомобиля ВАЗ и их устранение
