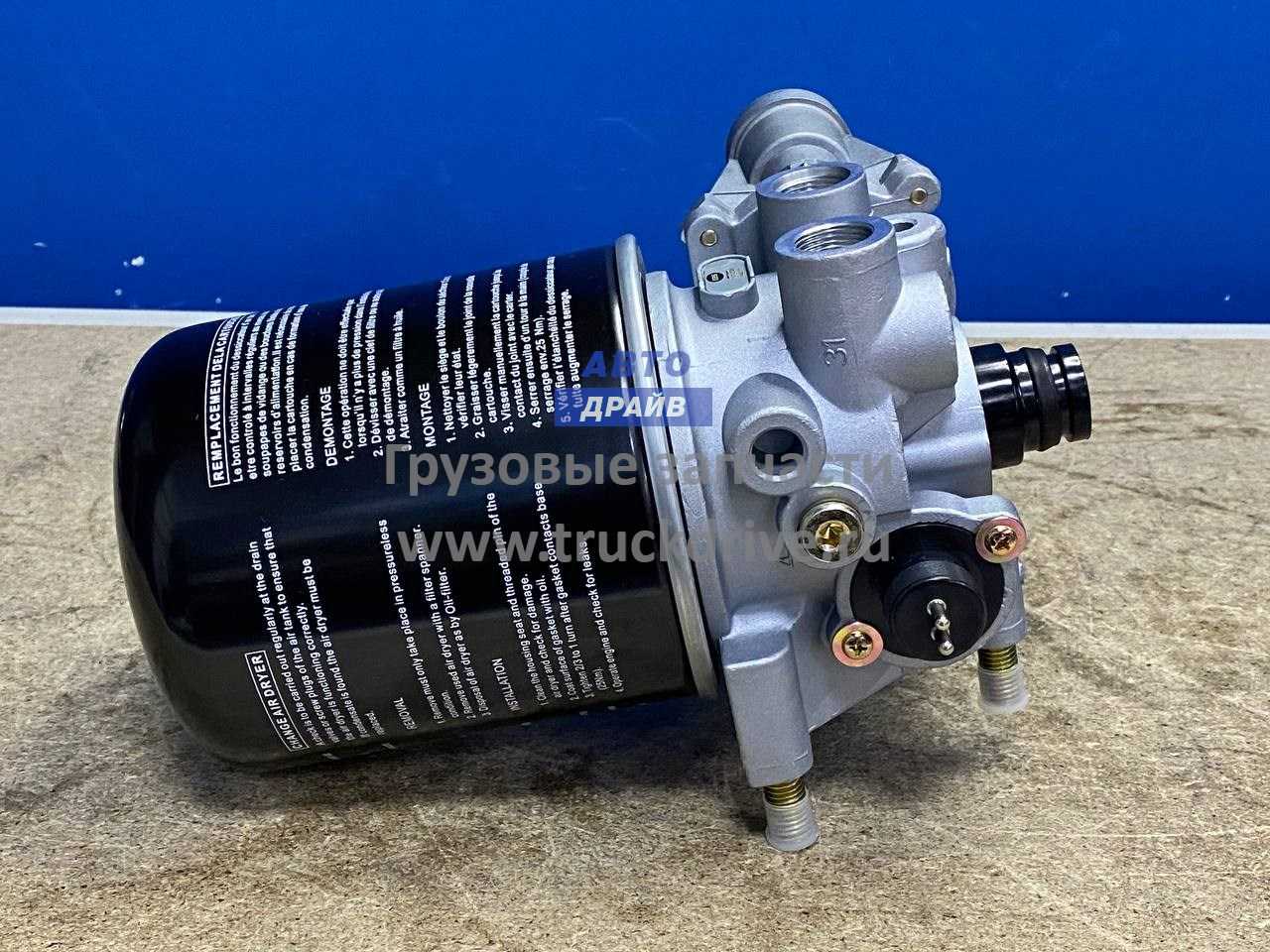

Конструкция и принцип работы адсорбционного осушителя воздуха

Агрегат данного типа состоит из двух деталей:

  • Корпус;
  • Сменный патрон осушителя воздуха (один или два).

Корпус осушителя выполняет функции несущего элемента, также в нем и на нем расположены различные детали — регулятор давления воздуха, обратный и предохранительный клапаны, клапан сброса конденсата, нагревательный элемент на 24 вольта и электрический разъем для его подключения, глушитель и несколько патрубков.

Основу устройства составляет сменный фильтр-патрон. Эта деталь представляет собой герметичный цилиндрический корпус, внутри которого расположена емкость с гранулированным адсорбером. В дне корпуса выполнены периферийные впускные и одно центральное выпускное отверстия. Между дном и стаканом с адсорбером располагаются воздушные фильтры и аварийный клапан. Здесь же может находиться коалесцентный фильтр для отделения масла — несколько вставленных друг в друга перфорированных металлических сеток. Корпус стакана с адсорбентом также является фильтром для дополнительной очистки.

В качестве адсорбента используются синтетические материалы, сформированные в гранулы. Такие материалы имеют волокнистую или пористую структуру, за счет чего каждая гранула обладает большой площадью (в тысячи раз больше, чем площадь сферы такого же размера) — это обеспечивает оседание на них микроскопических капелек воды из воздуха.

Фильтр-патрон устанавливается на верхнюю часть корпуса осушителя, монтаж осуществляется с помощью резьбы на центральном отверстии, обычно используются резьбы М39,5 и М41 с шагом 1,5 мм. Для герметизации используется одна или две кольцевые прокладки.

Принцип работы рассматриваемых осушителей прост. Воздух, забранный компрессором из атмосферы, подается сразу в фильтр-патрон, где сначала проходит очистку от механических примесей (в волоконных фильтрах) и от масла (в коалесцентных фильтрах), а затем осушение в адсорбере. Потеряв основную часть влаги и загрязнений, воздух поступает на регулятор давления, а затем распределяется по системе. Со временем адсорбер насыщается и его способность впитывать воду падает, для решения этой проблемы производится регенерация — продувка воздуха через адсорбер в обратном направлении. Это осуществляется воздухом из специального регенерационного ресивера: воздух из него поступает в осушитель через большое отверстие, проходит через адсорбер и с большой скоростью выходит в атмосферу через клапан сброса конденсата — этот воздух увлекает за собой и весь скопившийся в адсорбере конденсат, удаляя его в атмосферу.

При низких температурах конденсат может замерзать, поэтому для поддержки работоспособности осушителя в нем при достижении критической температуры (обычно, ниже +7°C) включается спираль электронагревателя. Благодаря этому адсорбер всегда имеет положительную температуру и нормально выполняет свои функции.

Подробнее о конструкции, типах и работе современных фильтр-патронов осушителей воздуха читайте в статье, посвященной этой группе деталей.

Меняем фильтры на КАМАЗе своими руками

Устройство любого топливного фильтра рассчитано на несколько лет эксплуатации (разные производители указывают различные сроки службы). Однако при использовании низкокачественного топлива фильтрующие элементы могут довольно быстро загрязниться до критической отметки.

Фильтры могут загрязняться по самым разным причинам:

из-за скоплений грязи и пыли в результате взаимодействия топлива с металлическим корпусом изделия;

из-за появления коррозии;

накапливание смолянистых отложений на стенках фильтра;

закупорка магистралей льдом зимой;

частое использование низкокачественного горючего.

Когда нужно менять фильтры грубой и тонкой очистки

Любой водитель КАМАЗа может самостоятельно определить, когда необходимо менять тот или иной фильтр. Достаточно просто внимательно следить за «поведением» грузовика во время движения.

Симптоматика забитого и неисправного фильтра сводится к следующим показателям:

постепенное увеличение потребляемого количества топлива;

при преодолении подъёма КАМАЗ начинает резко дёргаться;

заметно сокращается мощность двигателя;

на холостом ходу автомобиль часто глохнет;

машина может внезапно начать тормозить без нажатия на педаль газа;

при резком повышении оборотов мотора наблюдаются провалы в его работе.

Любые перебои в работе мотора могут свидетельствовать о неисправности топливных фильтров

Как заменить фильтр грубой очистки на КАМАЗе

Эта процедура обычно не вызывает каких-либо трудностей, так как местоположение фильтра удобно для его демонтажа и монтажа.

Перед работой рекомендуется сразу приготовить рожковый ключ на 12 и смазку WD-40, которая поможет открутить приржавевшие болты и винты.

Порядок замены сводится к следующим действиям:

Найти фильтр грубой очистки с правой стороны КАМАЗа у топливного бака.

Отсоединить от него подводящий и отводящий патрубок. Рекомендуется поднять шланги вверх и закрепить их в таком положении, чтобы избежать потерь горючего.

Выкрутить четыре винта, которые держат корпус фильтра.

Сняв фильтр с кузова, необходимо слить остатки дизтоплива из стакана.

Стакан рекомендуется тщательно промыть, чтобы удалить из него все загрязнения.

В него установить новый фильтр, на дно стакана обязательно нужно залить немного топлива.

После чего прикрутить винты к корпусу, подсоединить шланги.

Замена фильтра тонкой очистки

Эта процедура занимает несколько больше времени, чем предыдущая. Однако особых сложностей замена фильтра тонкой очистки тоже не должна вызвать:

Закрыть расходный кран топливного бака, чтобы не потерять большое количество солярки при работе.

На правой задней стороне мотора найти фильтр тонкой очистки.

Перед демонтажом обязательно нужно очистить от пыли и грязи все плоскости вокруг фильтра и особенно тщательно — поверхности у места посадки. Во время демонтажа грязь может попасть в систему питания, чего нельзя допустить.

Вывернуть вентиль слива на два оборота.

Из корпуса фильтра слить остатки грязного топлива в подготовленную ёмкость.

Отсоединить патрубки от корпуса фильтра.

Далее произвести демонтаж корпуса вместе с самим фильтрующим элементом. Вместе с корпусом снимаются все уплотнители и шайбы. Все внутренности корпуса промыть чистой соляркой.

В корпус вставить новый фильтр тонкой очистки.

Установить устройство в гнездо, заменив предварительно уплотнительные резинки и шайбу.

Подключить два патрубка.

Закрыть краники подачи топлива.

Принцип действия влагоотделителя без РДВ

Для начала стоит отметить, что из компрессора в систему поступает очень горячий воздух. Чтобы добиться образования конденсата, необходимо эту температуру понизить.

Для понижения температуры в системе предусмотрен радиатор. Внутри этого устройства воздух постепенно охлаждается, за счет чего образуется влага. Принцип работы подразумевает задействование термодинамических процессов физики.

После охлаждения воздух попадает во влагоотделитель, где его встречают диски направляющего аппарата. В результате ударения воздуха о диски выделяется влага и масло, которые постепенно стекают вниз. Воздух, очищенный от лишних примесей, идет дальше, достигая пневматической системы.

В процессе движения транспортного средства и работы радиатора на дне корпуса устройства скапливается смесь из масла и воды, которую требуется удалить. Осуществляется процесс посредством открытия специального клапана сброса.

Примечательно, что устройства с радиатором дополнительно оборудую предохранительным клапаном. Он обеспечивает работу агрегата даже в том случае, если конденсат в радиаторе начнет застывать. Открытый предохранительный клапан приведет к его размораживанию и выводу из системы.

Cited By (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title

US9475644B2
(en)

2009-04-30 2016-10-25 Joy MM Deleware, Inc. Sound dampening conveyor chain flight

US9834383B2
(en)

2009-04-30 2017-12-05 Joy Mm Delaware, Inc. Sound dampening conveyor chain flight

US10150617B2
(en)

2009-04-30 2018-12-11 Joy Global Underground Mining Llc Sound dampening conveyor chain flight

RU2613114C2
(ru)

*

2011-08-29 2017-03-15 Джой ММ Делавэр, Инк. Скребок для скребкового узла конвейерной цепи, скребковый узел конвейерной цепи ( варианты ) и способ сборки скребкового узла конвейерной цепи (варианты )

RU2604557C1
(ru)

*

2015-08-25 2016-12-10 Акционерное общество «Обнинское научно-производственное предприятие «Технология» им. А.Г. Ромашина» Способ разборки узла клеемеханического байонетного соединения металлических деталей

US10392193B2
(en)

2017-03-06 2019-08-27 Joy Global Underground Mining Llc Chain conveyor link

US10414594B2
(en)

2017-03-06 2019-09-17 Joy Global Underground Mining Llc Chain conveyor

US10442627B2
(en)

2017-03-06 2019-10-15 Joy Global Underground Mining Llc Chain conveyor and coupler link for same

US10604347B2
(en)

2017-03-06 2020-03-31 Joy Global Underground Mining Llc Drive shaft and sprockets for chain conveyor

US10717603B2
(en)

2017-03-06 2020-07-21 Joy Global Underground Mining Llc Chain conveyor and link for same

US10974905B2
(en)

2017-03-06 2021-04-13 Joy Global Underground Mining Llc Chain conveyor and coupler link for same

US10981728B2
(en)

2017-03-06 2021-04-20 Joy Global Underground Mining Llc Chain conveyor

US11440736B2
(en)

2017-03-06 2022-09-13 Joy Global Underground Mining Llc Chain conveyor

US11530095B2
(en)

2017-03-06 2022-12-20 Joy Global Underground Mining Llc Chain conveyor and link for same

RU2679247C1
(ru)

*

2017-09-26 2019-02-06 Виктор Викторович Суслов Способ реставрации газового фильтра

Признаки загрязненного воздушного фильтра

Воздушный фильтр является расходным материалом и период его замены строго регламентирован. В процессе эксплуатации он постепенно накапливает грязь как на своей внешней, так и на внутренней поверхности. Результатом является затрудненное прохождение воздуха к двигателю и нехватка кислорода, участвующего в процессах сжигания топлива.

Для карбюраторных моторов это приводит к работе на переобогащенных смесях вследствие того, что дозатор с механическим принципом не может в нужной мере регулировать подачу топлива. Инжекторные моторы уже обладают способностью измерять объемы поступающих воздушных масс и рассчитывать необходимое количество топлива.

Несмотря на это, мощность двигателя с инжекторной системой заметно снизится из-за увеличенного сопротивления фильтра. К основным признакам забитого воздушного фильтра можно отнести:

  • Больший в сравнении с обычными показателями расход топлива;
  • Значительная потеря мощности автомобиля;
  • Увеличенный уровень выработки углекислого газа.

Именно для того, чтобы избежать этих неприятностей воздушные фильтры в двигателе подлежат обязательной замене примерно раз в 6 месяцев. Не следует тянуть с проблемой засорившегося фильтра до самого последнего момента и усугублять ситуацию с затрудненной работой мотора.

Также не стоит экономить на своем авто и заниматься прочисткой старого фильтра. Ресурс каждого расходного материала ограничен, и по его истечении автомобиль начинает работать на пределе своих мощностей. Поэтому заниматься восстановлением эксплуатационных характеристик старых фильтров бесполезно и категорически не рекомендовано.

Тем более что процедуру снятия старого фильтра и установки нового можно произвести самостоятельно, без обращения в автосервис, а их стоимость находится на достаточно приемлемом уровне.

Как он устроен?

Конструкция влагоотделителя включает несколько ключевых элементов, к которым относят:

  • Компрессор. Механизм, предназначенный для повышения показателя давления и сжатия поступающего воздуха. Изготавливают преимущественно из алюминия, обеспечивая высокую прочность.
  • Радиатор. В него попадает сжатый компрессором воздух. Представляет собой механизм, обеспечивающий рассеивание тепла. Примечательно, что для предотвращения перегрева в радиаторе предусмотрена система охлаждения.
  • Корпус, изготавливаемый из прочных материалов.
  • Стакан, вместе с корпусом представляющий собой внутреннюю полость конструкции.
  • Дефлектор. Особый механизм, используемый для увеличения показателя тяги момента в процессе эксплуатации транспорта.
  • Фильтры. Способствуют очистке воздуха от пыли и мелких частиц. Конструкция фильтров состоит из уплотнительных колец, на которых происходит скапливание грязи.
  • Клапан и пробка. Главная задача элементов – устранение скопившейся на внутренней части конструкции фильтра пыли.

Также конструкторы выделяют крыльчатку. Это вращающийся элемент с лопастями. Она обеспечивает закручивание воздушного потока.

Система питания автомобилей КамАЗ: Воздушный фильтр КамАЗ

Воздушный фильтр автомобилей КамАЗ, предназначенный для очистки поступающего в двигатель воздуха от пыли, сухого типа, двухступенчатый с инерционной решеткой, автоматическим отсосом пыли и сменным картонным фильтрующим элементом. Он состоит из корпуса 1, изготовленного из листовой стали, фильтрующего элемента, крышки 8. Герметичность корпуса (соединения крышки с корпусом) обеспечивает уплотнительное кольцо 5.

Воздушный фильтр КамАЗ

Рис.  Воздушный фильтр КамАЗ:

1 – корпус; 2 – фильтрующий картон; 3 – наружный кожух; 4 – входной патрубок; 5 – уплотнительное кольцо; 6 – защелка крепления крышки; 7 – рычаг крепления крышки; 8 – крышка; 9 и 14 – основная фильтрующего элемента; 10 – гайка – барашек; 11 – шпилька; 12 – кронштейн; 13 – патрубок системы отсоса пыли; 15 – выходной патрубок.

Крышка 8 крепится к корпусу с помощью четырех защелок 6.

Фильтрующий элемент состоит из наружного и внутреннего кожухов, изготовленных из перфорированной стали и гофрированного фильтрующего картона 2. Основание 9 фильтрующего элемента, соединяющее кожухи и фильтрующий картон, изготовлено из стали и залито пластизолем. Фильтрующий элемент плотно прижат к основанию 14.

Воздух через колпак трубы воздухозаборника и входной патрубок 4 попадает для предварительной очистки в первую ступень с инерционной решеткой. В результате резкого изменения направления потока воздуха в инерционной решетке крупные частицы пыли отделяются и под действием разрежения в патрубке 13, соединенного с эжектором отсоса пыли, выбрасываются с отработавшими газами в атмосферу. Очищенный предварительно в первой ступени воздух поступает во вторую ступень со сменным картонным фильтрующим элементом для более тонкой очистки, где, проникая через поры картона, оставляет на его поверхности мелкие частицы пыли. Очищенный воздух через патрубок 15 и соединительные трубы поступает в коллекторы, распределяющие воздух по цилиндрам.

На левом впускном коллекторе установлен индикатор, регистрирующий загрязненность воздушного фильтра. По мере засорения воздушного фильтра возрастает величина разрежения во впускных коллекторах двигателя, вследствие чего индикатор срабатывает, сигнализируя о необходимости промывки или замены картонного фильтрующего элемента.

Другие материалы по теме:

Как устроен Блок цилиндров и головки автомобилей КамАЗ

Система питания автомобилей КамАЗ: Система питания двигателя воздухом КамАЗ

Система смазки автомобилей КамАЗ: Система вентиляции картера КамАЗ

Зачем машине воздушный фильтр?

От этого маленького элемента зависит не только работоспособность вашего «железного коня», но и здоровье водителя и пассажиров. Задача такого фильтра – очистка воздуха, поступающего в цилиндры. Грязь, пыль и иные примеси наносят губительный вред двигателю, поэтому их количество следует свести к минимуму. Загрязненный фильтр приводит к снижению тяги, а чужеродные частички способствуют плохой подаче воздуха. Еще ухудшается смесеобразование.

Своевременная замена этой запчасти исключает пылевой износ силового агрегата, который может вылиться в круглую копеечку. В среднем двигатель перерабатывает от 12 до 15 кубов воздуха и это всего за 100 км пробега. Если пыль, песчинки и более крупные частички будут попадать в мотор и оседать на его деталях, то в очень скором времени все трущиеся элементы износятся. В результате потребуется дорогостоящий ремонт либо полная замена движка. Но очищать воздух не единственная роль этого маленького элемента. Он еще выполняет и функции глушителя. А если речь идет о бензиновых авто, то вдобавок и регулирует температуру горючей смеси.

Пылевой износ силового агрегата

Воздушный фильтр довольно примитивен по своей конструкции. В корпусе расположен картридж из специальной бумаги, а между этими частями размещены уплотнительные кольца. Весь воздушный поток проходит через эту деталь и уже после полной очистки поступает непосредственно в двигатель.

Воздушный фильтр должен соответствовать многим требованиям. Бумага, пластик и иные материалы должны быть высококачественными и соответствовать стандартам. Разрывы бумажной, пробои и прогибы металлических частей недопустимы. Также проверяется клеевой слой, он должен быть равномерным и плотным на всей поверхности. Если воздушный элемент имеет несоответствия с чертежами либо техническими условиями, то его отбраковывают. Все фильтры проходят ОТК, после приемки в паспорте записываются соответствующие данные.

Кроме того, внимательно следует отнестись не только к покупке, но и к хранению. Не допускается оставлять очистительный элемент в помещениях, где находятся вещества и химикаты, способные вызвать коррозию металла и отрицательно воздействующих на бумагу. Температура на складе, где хранятся фильтры, должна быть не менее 5 °C. Нельзя оставлять деталь на открытых площадках и в помещениях, заливаемых дождевыми и грунтовыми водами. Кроме того, запрещается использовать элемент не по назначению либо в условиях, несоответствующих техническим требованиям.

Система питания воздухом автомобиля Камаз

Устройство и работа аппаратов питаю­щей магистрали

Пневматический привод тормозных механизмов (рис 1) имеет источник сжатого воздуха — компрессор 1. Компрессор, регулятор 3 давления, предохранитель 4 от замерзания конденсата в сжатом воздухе и конденсационный ресивер 20 составляют часть привода,

из которой очищенный сжатый воздух вод заданным давлением подается в необходимом количестве в остальные части пневмопривода и к другим потребителям сжатого воздуха. Привод разбит на автономные контуры, отделенные один от другого защитными клапанами. Каждый контур действует независимо от других.

Контур 1 привода механизмов рабочей тормозной системы переднего моста включает в себя: часть тройного защитного клапана 6; ресивер 15 объемом 20 л с краном слива конденсата и датчиком 23 падения давления в ресивере, часть двухстрелочного манометра 21; нижнюю секцию двухсекционного тормозного крана 17; клапан контрольного вывода «С»; клапан 19 ограничения давления; две тормозные камеры 20; тормозные механизмы переднего моста; трубопроводы и шланги между этими аппаратами. Кроме того, в контур входит трубопровод, соединяющий нижнюю секцию тормозного крана 17 с клапаном 27 управления тормозными системами прицепа с двухпроводным приводом.

Контур II привода механизмов рабочей тормозной системы задней тележки состоит из части тройного защитного клапана; ресиверов 13 общим объемом 40 л с кранами 16 слива конденсата и датчиком 23 падения давления в ресивере; части двухстрелочного манометра 21; верхней секции двухсекционного тормозного крана 17; клапана контрольного вывода «Д»; автоматического регулятора 26 тормозных сил с упругим элементом; четырех тормозных камер 26 тормозных механизмов. В контур входит также трубопровод, соединяющий верхнюю секцию тормозного крана 17 с клапанами 26 управления тормозными системами прицепа.

Контур III привода механизмов вспомогательной тормозной системы и других потребителей состоит из части двойного защитного клапана 5; пневмокрана 11; двух цилиндров привода заслонок газодинамического тормозного механизма; одного пневмоцилиндра 10 привода рычага останова двигателя, пневмоэлектрического датчика, трубопроводов и шлангов между этими аппаратами. Питание воздухом привода осуществляется из конденсационного ресивера, контрольной лампы падения давления контур не имеет.

От контура IVпривода механизмов вспомогательной тормозной системы сжатый воздух поступает к дополнительным потребителям: пневмосигналу, пневмогидроусилителю сцепления, приводам агрегатов трансмиссии и др.

Особенности пневмопривода тормозных систем автомобилей моделей 5511, 53212: для улучшения влагомаслоотделения в питающей части тормозного привода автомобиля мод.

5511 отсутствуют аппаратура управления тормозными системами прицепа, разобщительные краны, соединительные головки.

Воздушный фильтр

Задача этой детали заключается в очистке воздушного потока от посторонних примесей перед подачей его в цилиндры ДВС.

Устройство и принцип работы воздушного фильтра

Существует 3 разновидности сменных элементов для фильтрации, используемых в этих машинах:

  1. Основной с отсекателем воздуха. Устанавливается в автомобилях, которые эксплуатируются большей частью на дорогах с асфальтовым покрытием.

  2. Основной без отсекателя воздуха. Используются в машинах, эксплуатирующихся в полевых условиях.

  3. Элемент безопасности. Встраивается в систему воздухоподачи транспорта, оснащенного двигателями Cummins, «Евро-4» и «Евро-5».

Установка дополнительного воздушного фильтра на автотехнику производства Камского автомобильного завода нужна в том случае, когда машина оборудована ДВС типа «Евро-3».

Основой конструкции всех воздушных очистителей является лента из специальной фильтровальной бумаги, сложенная гармошкой. Она укладывается по кругу в корпусе, на торцы которого устанавливаются кольца с резиновыми уплотнениями. Для придания элементу жесткости он обернут металлической сеткой изнутри и снаружи. Детали с отсекателями также обернуты (до середины цилиндра) электрокартоном или тонким пластиком.

Во время работы двигателя воздух подается в корпус по приемному патрубку. Там он проходит через фильтрующий элемент, на котором оседают посторонние частицы, и только после очистки поступает во впускной коллектор.

Обслуживание и замена воздушного фильтра на автомобилях Камского автомобильного завода

Периодически фильтрующий элемент нужно извлекать из корпуса очистителя и осматривать его поверхность. Если бумага запылена, она продувается струей сжатого воздуха. Корпус должен быть промыт дизтопливом, бензином или горячей водой, а затем тщательно просушен.

Менять фильтрующий элемент следует каждые 9-10 тыс. км, а при сильной загрязненности – раньше. Порядок его замены показан на видео: https://www.youtube.com/watch?v=onUPfFPUBVQ

Установка

Если влагоотделитель полностью вышел из строя, необходимо обеспечить его замену новым устройством. При желании процедуру монтажа свежего агрегата можно выполнить своими руками.

Чтобы установка устройства была качественной, потребуется предварительно подготовить следующие инструменты и материалы:

  • средства индивидуальной защиты: маска и очки;
  • гаечный ключ;
  • отвертку;
  • сварочный аппарат для подгона размера труб;
  • молоток.

Для проведения процедуры владельцу авто следует:

  1. Поставить автомобиль на ровную поверхность, предварительно зафиксировав его положение.
  2. Снять кронштейн транспортного средства, используя соответствующий инструмент.
  3. Открутить болты фиксации, удерживающие корпус радиатора.
  4. Снять уплотнительные кольца и прокладку, проведя самостоятельную разгерметизацию системы.
  5. Прикрутить устройство к раме посредством использования крепежных болтов.
  6. Подсоединить трубу от компрессора к влагоотделителю.
  7. Проверить плотность прилегания мембраны.
  8. Осмотреть состояние клапанов и заменить их при необходимости.
  9. Проверить показатель уровня давления и степень сжатия поступающего в систему воздушного потока.
  10. Выполнить монтаж уплотнительных колец и фильтрующего элемента.
  11. Вернуть верхнюю крышку на место и зафиксировать ее болтами.

Последний шаг заключается в обратной сборке механизма. Установку оборудования можно проводить только в вертикальном положении, а также следует позаботиться о том, чтобы положение всех элементов было надежно зафиксировано и закреплено.

Проверить работоспособность механизма можно посредством включения двигателя. Если мотор работает исправно, и в процессе работы не возникают неприятные звуки, значит, ремонт был выполнен правильно. Если были обнаружены проблемы в работе устройства, рекомендуется обратиться за помощью к специалистам сервисного центра.

Влагоотделитель – специальное устройство, способствующее безопасной и комфортной эксплуатации грузового автомобиля.

  • Ауди а6 с5 рестайлинг и дорестайлинг отличия



  • Адаптация дроссельной заслонки пежо 308



  • Замена лампы стоп сигнала на ниссан террано



  • Лада веста gfl 110 что это значит



  • Электроручник из стеклоподъемника на ваз

Воздушный фильтр КамАЗ – какая на нем лежит ответственность?

Мл. сержант

Группа: консультанты Сообщений: 1064 Регистрация: 6.10.2012

Репутация: 3

Обслуживание воздушного фильтра КамАЗ

Для проверки надежности уплотнения фильтрующего элемента в корпусе воздушного фильтра необходимо:

снять крышку воздушного фильтра и элемент;очистить торцы фильтрующего элемента от пыли убедиться в наличии равномерного пятна контакта уплотнительных прокладок в корпусе фильтра и на поджимной крышке элемента; после восьми—десяти дней эксплуатации провести контрольную проверку фильтра; при обнаружении пыли на внутренних поверхностях элемента заменить фильтрующий элемент: при самоотворачивании гайки-барашка крепления филь­трующего элемента стопорить гайку-барашек дополни­тельно гайкой М10х1,25.Первую ступень воздушного фильтра следует проверять при сезонном обслуживании. При длительной работе в условиях повышенной запыленности и резких измене­ниях условий окружающей среды сроки обслуживания следует определять исходя из опыта работы в данных условиях и состояния первой ступени.

Для обслуживания первой ступени надо отсоединить от фильтра трассу отсоса пыли и воздухопроводы, снять крышку, отвернуть стержень крепления, вынуть бумаж­ный фильтрующий элемент, снять воздушный фильтр. Корпус с инерционной решеткой промыть в бензине, дизельном топливе или горячей воде, продуть сжатым воздухом и тщательно просушить.

Перед сборкой воздушного фильтра необходимо вни­мательно осмотреть уплотнительные прокладки. Про­кладки, имеющие надрывы, заменить. Качество уплот­нения обычно контролируют по отпечатку на прокладке. Он должен быть сплошным.

При обслуживании следует проверить состояние си­стемы отсоса пыли.

Очищать бумажный фильтрующий элемент надо по показанию индикатора засоренности воздушного фильтра. Если в процессе эксплуатации продолжительность работы между очередными обслуживаниями элемента составит дважды подряд менее 50 ч работы двигателя, элемент нужно заменить. Ориентировочный срок службы эле­мента 1000 ч.

Очистка не полностью загрязненного элемента, напри­мер при каждом ТО-1, приводит к сокращению времени его работы до замены, так как обслуживать его можно только 5—7 раз. При большем числе фильтрующий кар­тон может быть разрушен.

Для обслуживания элемента необходимо снять крышку, отвернуть стержень крепления и вынуть элемент из кор­пуса фильтра.

При наличии на картоне элемента пыли без копоти или сажи (элемент серый) его надо продуть сухим сжатым воздухом до полного удаления пыли. Во избежание прорыва фильтрующего картона давление сжатого воз­духа должно быть не более 2—3 кгс/см2. Струю воздуха следует направлять под углом к поверхности и регулировать силу струи изменением расстояния между наконеч­ником шланга и элементом.

Если при наличии на картоне пыли, копоти, масла, топлива обдув сжатым воздухом малоэффективен, следует промыть элемент в теплой воде (40—50 °С) с растворенным в ней моющим веществом ОП-7 или ОП-10 (ГОСТ 8433—57). Раствор приготовляется из расчета 20—25 г вещества на 1 л воды. Взамен раствора ОП-7 или ОП-10 можно: использовать раствор стиральных порошков «Новость», «Лотос» и других той же концентрации.

Промывать элемент следует или погружая его на пол­часа в указанный раствор с последующим интенсивным вращением, или окуная в раствор в течение 10—15 мин. После промывки элемент нужно прополоскать в чистой воде и тщательно просушить.

После каждого обслуживания элемента или при уста­новке нового необходимо проверить его состояние (ви­зуально), подсвечивая изнутри лампой. При наличии механических повреждений, разрывов, отслаивания кры­шек и кожухов и других дефектов элемент необходимо заменить.

Периодически, не реже одного раза в год, проверять точность показаний индикатора засоренности воздушного фильтра. Отклонение величины разрежения при срабаты­вании индикатора не должно быть более чем ±50 мм вод. ст. от установленной для индикатора нормы (700 мм вод. ст.). Разрежение при срабатывании индикатора определяют при установке его в рабочем положении (вертикально). К трубке, по которой к индикатору передается измеряе­мое разрежение, подключают водяной пьезометр или вакуумметр с пределом измерения 0—0,1 кгс/см2. Разрежение увеличивают от нуля со скоростью не более 15 мм вод. ст. в 1 с до момента срабатывания индика­тора.

Если отклонение величины разрежения при срабатывании индикатора от нормы превысит ±50 мм вод. ст., заменяют индикатор.

Перед установкой на двигатель необходимо перевести сигнализирующий барабан индикатора в исходное положение (рабочее), повернув диск с накаткой до упора в направлении, указанном стрелкой.

голоса

Рейтинг статьи

Ремонт одно- и двухцилиндровых компрессоров КамАЗ своими руками

Несложный текущий ремонт компрессора КамАЗа многие владельцы техники выполняют своими руками. В ремонтные работы входит несколько этапов, которые заключаются в следующем:

Очищение деталей. Сгоревшую масляную жидкость внутри крышки убирают пескоструйной обработкой, выполняют шлифовку элемента, удаляют охладитель. Затем протирают и шлифуют рабочую поверхность плиты клапана Расточка и хонингование цилиндра. При работе учитывают параметры теплового зазора. При износе внутренней стороны цилиндра размером более 0,02 мм делают расширение для ремонтной расточки. В некоторых вариантах устанавливаются гильзы. Замена шатунных вкладышей коленвала и втулок на подходящие по характеристикам и параметрам Замена поршней, оснащенных пальцами и шатунными кольцами

Особое внимание при ремонте уделяют параметрам цилиндра. Замена и ремонт прокладок, клапанов впуска и выпуска, уплотнителей

Последние обязательно обтягиваются крепежами.

Техника устанавливается на специальный стенд и тестируется на работоспособность. При проверке мастер сравнивает полученные результаты с заводскими параметрами компрессора.

Если обнаружен перегрев подшипников, слышен посторонний стук поршней и клапанов или компрессор гонит масло, допустимая норма вытекающей жидкости превышает необходимые отметки, ремонтные работы возобновляют, но лучше на СТО

Правила эксплуатации

В процессе использования элемент практически не требует обслуживания. Однако несколько правил помогут продлить срок службы системы и отдельных элементов ее конструкции

Специалисты и владельцы автомобилей КамАЗ рекомендуют принимать во внимание следующие моменты:

Необходимо правильно устанавливать устройство

Важно, чтобы сливной шланг был направлен вниз. Это поможет быстрому и беспрепятственному удалению конденсата из системы. Если не предусмотреть этого, довольно быстро корпус конструкции начнет покрываться ржавчиной

Следует позаботиться о герметичности системы. Особенно в том случае, если был установлен бывший в употреблении отделитель. Чтобы обеспечить высокую и надежную герметичность, рекомендуется обновить уплотнительные элементы. Это поможет защитить резиновые диафрагмы тормозных камер от пагубного влияния жидкости или масла

Если не предусмотреть этого, довольно быстро корпус конструкции начнет покрываться ржавчиной. Следует позаботиться о герметичности системы. Особенно в том случае, если был установлен бывший в употреблении отделитель. Чтобы обеспечить высокую и надежную герметичность, рекомендуется обновить уплотнительные элементы. Это поможет защитить резиновые диафрагмы тормозных камер от пагубного влияния жидкости или масла.

Дополнительно советуют регулярно проводить осмотр и техническое обслуживание устройства. Главная причина, из-за которой влагоотделитель может выйти из строя, – это разгерметизация.
