Ремонт тормозной системы автомобиля ваз 2121

Советы по эксплуатации тормозной системы

1. Регулярно проверяйте уровень тормозной жидкости. Наличие масла на датчике уровня избавит вас от неприятных последствий. Если уровень жидкости низкий, то еще до того, как педаль тормоза упадет до низа, стоит немедленно обратиться к мастеру.

2. Не забывайте про замену тормозных колодок. От качества их состояния зависит максимальная эффективность торможения Niva. Для качественной эксплуатации системы рекомендуется менять колодки каждые 20-30 тысяч километров. При этом можно контролировать состояние колодок с помощью датчика на педали тормоза.

3. Не допускайте перегрева тормозов. Для этого старайтесь пользоваться тормозами правильно – не травмируйте их неразумным эксплуатацией. При перегреве тормозные колодки могут обугливаться и терять свою функциональность. Чтобы предотвратить такие ситуации, не постоянно ездите с нажатой на педаль тормоза, особенно, на спуске.

4

Обращайте внимание на звуки и вибрации во время торможения. Эмфазис здесь лежит на «нормальных» звуках и «нормальной» вибрации, то есть тех, что обычно появляются при торможении

Если вы заметите необычные звуки или вибрации, обратитесь к специалисту.

5. Внимательно следите за тормозными трубками и шлангами. Они должны быть исправными и надежными. Не стесняйтесь обходить автомобиль и проверять эти элементы. Шланги могут протекать, а трубки – гнуться и трескаться, поэтому регулярное контролирование – залог безопасности.

Ваз 2121- ремонт кузова своими силами

Автомобиль Нива ВАЗ 2121 стал первым комфортабельным советским внедорожником. До ее выхода из ворот завода в 1977 году, автомобили повышенной проходимости использовались в основном для военных нужд. Для советского гражданина внедорожник, в принципе, был недоступен, и в открытой продаже их не было. Была возможность купить списанные УАЗы, но комфортабельностью они не отличались. Нива перевернула для полудиких жителей страны советов понятие о внедорожнике – такого комфорта, как в шестерке, при проходимости УАЗа никто никогда не видел, но сначала потребителя останавливала довольно высокая цена, а позже и к ней привыкли. Нива стала активным сельским тружеником и городским жителем – по эксплуатационным показателям она ничуть не уступает классике ВАЗа.

Днище Нива 21213 можно починить частично. Для этого меняются отдельные места или ставятся заплатки. В этом случае вам обязательно понадобится сварочный аппарат. Лучше всего полуавтоматический. Если производится замена отдельной части пола, дополнительно придется взять дрель. Ей высверливаются заклепки. Сварка не потребуется.

Схема последовательных действий:

1. Поднимите машину на подъемнике или переверните.
2. Удалите ржавый, дырявый участок.
3. Установите ремпанель.
4. Прихватите панель сваркой или прикрепите ее заклепками.

В своем классе внедорожник из России считается наиболее удачной моделью. Он нашел своего потребителя во Франции, Португалии, Испании и Канаде. И хотя большим спросом пользуются «Нивы» в комплектации с дизельным французским двигателем «Peugeot», машины с отечественным «1,6» тоже раскупаются весьма неплохо.

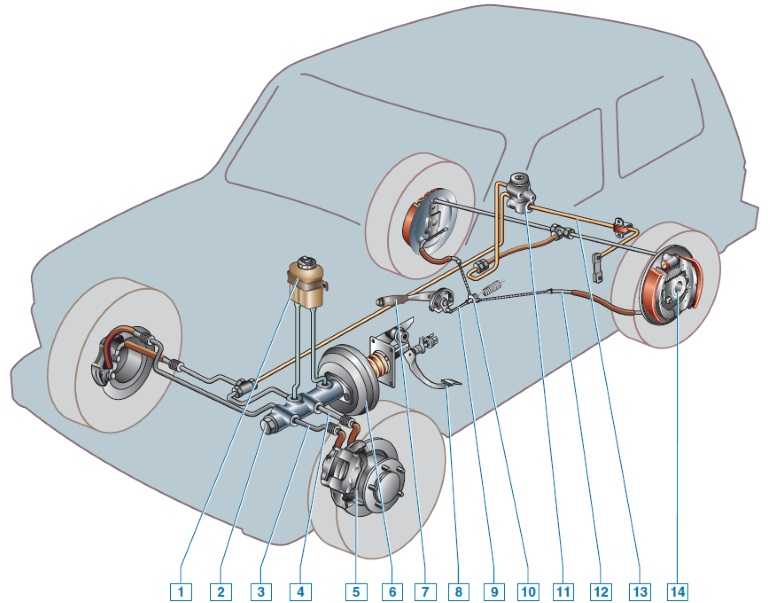

Основные компоненты системы

Главный тормозной цилиндр

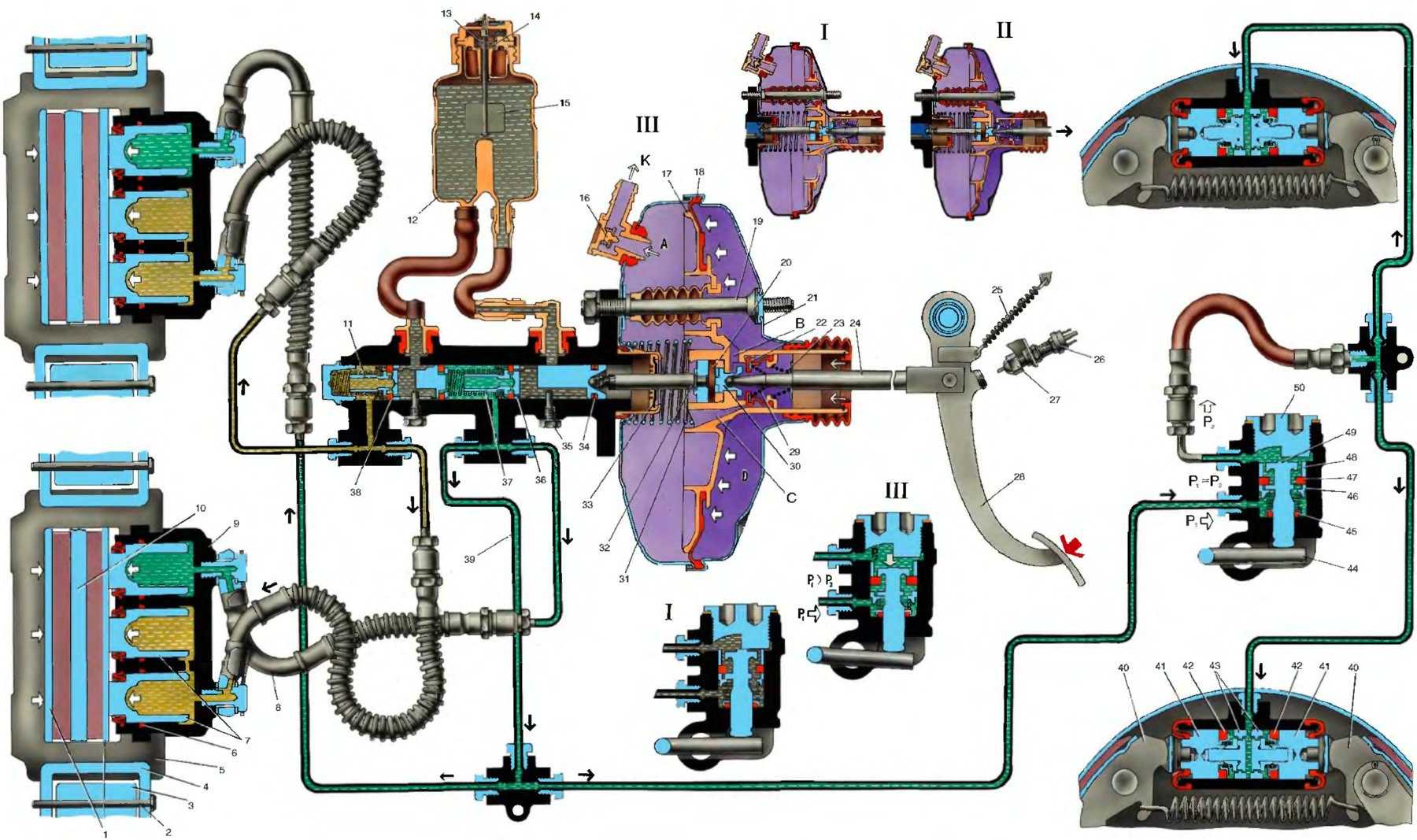

Главный тормозной цилиндр — это основной элемент гидравлической тормозной системы ВАЗ 21213 Нива. Он отвечает за передачу гидравлического давления от педали тормоза к тормозным колодкам на колесах. Кроме того, этот компонент содержит в себе резервуар с тормозной жидкостью и поддерживает ее давление в системе.

Тормозные колодки и диски

Тормозные колодки и диски — это компоненты, которые применяются для создания тормозного эффекта. Диски находятся на колесах автомобиля и вращаются вместе с ними, а колодки установлены на тормозных механизмах и сцепляются с дисками, когда нужен тормозной эффект.

Регулятор тормозных сил

Регулятор тормозных сил отвечает за разделение тормозной силы между передними и задними колесами. Этот компонент устанавливает типичное соотношение тормозных сил между осями, чтобы автомобиль при торможении не скатывался в сторону.

Тормозные трубки и шланги

Тормозные трубки и шланги соединяют все компоненты тормозной системы ВАЗ 21213 Нива между собой и обеспечивают передачу тормозной жидкости от главного тормозного цилиндра к тормозным механизмам на колесах. Они также помогают сохранять целостность и надежность системы в целом.

Тормозная жидкость

Тормозная жидкость играет решающую роль в работе тормозной системы ВАЗ 21213 Нива. Она передает гидравлический давление, создаваемый педалью тормоза, к тормозным колодкам на колесах. Кроме того, тормозная жидкость имеет высокую температуру кипения, что помогает предотвратить появление паров в системе и сохранить ее работоспособность.

Как правильно прокачать тормоза с АБС

При этом воздух и часть тормозной жидкости вытесняются в сосуд, а педаль опускается до пола (пузырьки воздуха хорошо видны в сосуде с жидкостью). Заворачиваем штуцер и только после этого помощник может отпустить педаль тормоза.

Повторяем операцию прокачки до тех пор, пока выход пузырьков воздуха из шланга не прекратится, а выходить будет только тормозная жидкость. 4. Затем удаляем воздух из блока цилиндров левого переднего колеса. 5.

Снимаем защитный колпачок с нижнего штуцера прокачки блока цилиндров левого переднего колеса. 6. Надев на головку штуцера шланг, опускаем его свободный конец в сосуд, частично заполненный тормозной жидкостью. Удаляем воздух через нижний штуцер блока цилиндров. 7.

Если при прокачке первого из тормозных механизмов из главного цилиндра слилась вся жидкость, наполните главный цилиндр и вновь прокачайте тормоз, делая между циклами перерывы приблизительно в пять секунд.7.

Затяните штуцер прокачки, снимите пластиковую трубку и установите пылезащитный колпачок.8. Повторите процедуру на остальных тормозных механизмах в указанной выше последовательности.

Прокачка с помощью приспособления с невозвратным клапаном 1.

Насадите трубку на штуцер прокачки и откройте его. Нажмите педаль тормоза медленно и плавно, затем медленно отпустите ее. Повторяйте это действие, пока выходящая из штуцера жидкость не освободится от воздушных пузырей.3.

Тормозную систему без АБС почему-то водители самостоятельно не боятся приводить в порядок, а, если установлена антиблокировочная система, то тут у многих возникают трудности.

На самом деле сделать прокачку тормозов с АБС и сделать это правильно, не так сложно, хотя есть отличия и моменты, которые необходимо знать.

И, надо знать также, что у каждого автомобиля с АБС есть свои отличия по прокачке и замене жидкости.

А еще интересно: Замена масла в двигателе ВАЗ 21214, 21213 (Нива): инструкция, объем

Как самостоятельно заменить тормозные колодки на ВАЗ 21213

Тормозная система очень важна для безопасности движения. Поэтому необходимо следить за ее исправностью. Одним из основных элементов системы тормозов являются тормозные колодки (ТК), которые за счет силы трения, замедляют вращение колеса. Естественно, со временем они изнашиваются и требуют замены. Выполнить операцию замены ТК на «Ниве» можно самостоятельно в гаражных условиях.

https://www.youtube.com/watch?v=bXM2A6eFKIM

Все элементы автомобиля в течение эксплуатации изнашиваются в разной степени в зависимости от испытываемой нагрузки. На износ колодок тормозов влияет много факторов, поэтому периодичность замены для каждой «Нивы» будет разной.

Внедорожники эксплуатируется в сложных условиях бездорожья, поэтому на них замена выполняется через 15-20 километров. Причиной быстрого износа является особенность дорожного покрытия, по которому приходится ездить транспортному средству: песок, вода и грязь.

Износ ТК зависит не только от качества дорожного покрытия, но и других факторов:

• климатические условия местности, где эксплуатируется внедорожник;
• ­­­манера езды водителя;
• качество расходных материалов.

Производитель рекомендует производить замену в среднем через 30-50 тысяч. Но учитывая, что износ разный специалисты настоятельно рекомендуют проверять тормозную систему через каждые 10 тысяч километров пробега.

При проверке нужно обращать внимание на наличие скрипов, других посторонних звуков, плавность торможения. При замене параллельно следует проверить целостность пыльников на направляющих, тормозных шлангов, резиновых чехлов, степень изношенности тормозных дисков. Это необходимо для своевременного выявления и устранения неисправностей

Это необходимо для своевременного выявления и устранения неисправностей.

На переднюю ось приходится основная нагрузка, поэтому ТК спереди изнашиваются быстрее задних. В среднем на одну замену задних колодок приходится две замены передних

Понять, что с тормозными колодками неполадки, может любой водитель, если обратит внимание на характерные симптомы:

• увеличенный тормозной путь;
• стук при резком торможении;
• неэффективная работа тормозов;
• скрип при торможении;
• металлический стружка на тормозных дисках или колодках.

При появлении хотя бы одного из признаков, необходимо проверить тормозную систему и заменить изношенные детали, если обнаружены следующие признаки износа:

• видны трещины и расслоения ТК;
• на поверхности колодке или накладки обнаружены дефекты в виде сколов и царапин;
• по краю диска образовался выступающий бортик;
• толщина накладок на колодках меньше требуемых технических характеристик;
• неравномерный износ ТК.

Меняются колодки обязательно парой: две передние, две задние. При замене колодок только на одном колесе, водитель не сможет эффективно затормозить, машину может увести при торможении в сторону, что грозит созданием аварийной ситуации на дороге. Толщину накладки измеряют с помощью штангенциркуля. Допускается минимальная толщина – 1,5 мм.

Для проведения замены понадобятся следующие инструменты:

• домкрат;
• баллонный ключ;
• набор ключей;
• пассатижи;
• газовый ключ или раздвижные пассатижи;
• отвертка с плоским лезвием;
• молоток;
• монтажная лопатка;
• опорная стойка;
• штангенциркуль.

Естественно нужно купить новые тормозные колодки. Желательно иметь проникающую жидкостью WD-40 для облегчения прикипевших крепежных элементов.

Меняем колодки передней колесной пары

Чтобы было удобно работать, внедорожник устанавливаем на ровную, горизонтальную плоскость. Под задние колеса подставляем противооткатные башмаки и ставим на ручной тормоз. Перед демонтажными работами обрабатываем резьбовые соединения WD-40. Замену выполняем по следующему алгоритму:

• Срываем баллонником крепежные болты колеса. Домкратим ту сторону машины, на которой будем проводить замену. Устанавливаем авто для подстраховки на опорную стойку.
• Выкручиваем все болты и демонтируем колесо.
• С помощью пассатижей вытаскиваем шплинт прижимного рычага (ПР) нижней оси.

Клинит суппорт на Шевроле-ниве

В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Особенности устройства тормозов Нива Шевролет. Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис….

В противном случае замените клапан. Эту операцию можно выполнить следующим образом: Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней.

Обслужив ание механизма Периодически любая тормозная система может давать неисправность. От неисправности не защищен ни один автомобиль, а особенно в том случае, если его не всегда правильно эксплуатируют.

Очень частая процедура в обслуживании, с которой вам придется сталкиваться, — это прокачка.

С помощью последней вы можете избавиться от пузырьков воздуха в тормозной жидкости, которые мешают нормально тормозить, а то и вовсе могут привести к отказу системы.

Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок около 1,5 мм, замените колодки.

Для проверки степени износа тормозных колодок заднего тормозного механизма выньте резиновую заглушку из отверстия в тормозном щите и 5.

Заменяйте колодки в следующих случаях: Проверку регулятора давления проводите с помощником снизу автомобиля, установленного на подъемнике или смотровой канаве.

Попросите помощника нажать на педаль тормоза. При нажатии на педаль с усилием 70—80 кгс поршень должен выдвинуться из корпуса, закручивая торсионный рычаг.

Для регулировки вывесите заднюю ось автомобиля. Ослабьте контргайку 1 регулировочного болта 2.

Заворачивая регулировочный болт ключом 1, добейтесь легкого соприкосновения болта с рычагом 2 поршня. Заверните регулировочный болт еще на один оборот и затяните контргайку. При правильной регулировке привода регулятора давления задних тормозов задние колеса должны блокироваться при резком торможении несколько позже, чем передние.

Установите линейку рядом с педалью торцом на пол, сориентировав ее по середине площадки педали. Отметьте на линейке или запомните положение педали. На автомобиле установлен вакуумный усилитель, расположенный между толкателем педали и главным тормозным цилиндром. Он крепится двумя шпильками к кронштейну педалей. Усилитель — неразборный, при выходе из строя его заменяют.

При исправном усилителе после пуска двигателя педаль должна уйти вперед.

Помните, что отказ в работе или недостаточная эффективность вакуумного усилителя могут быть вызваны и негерметичностью шланга, отбирающего разрежение из ресивера.

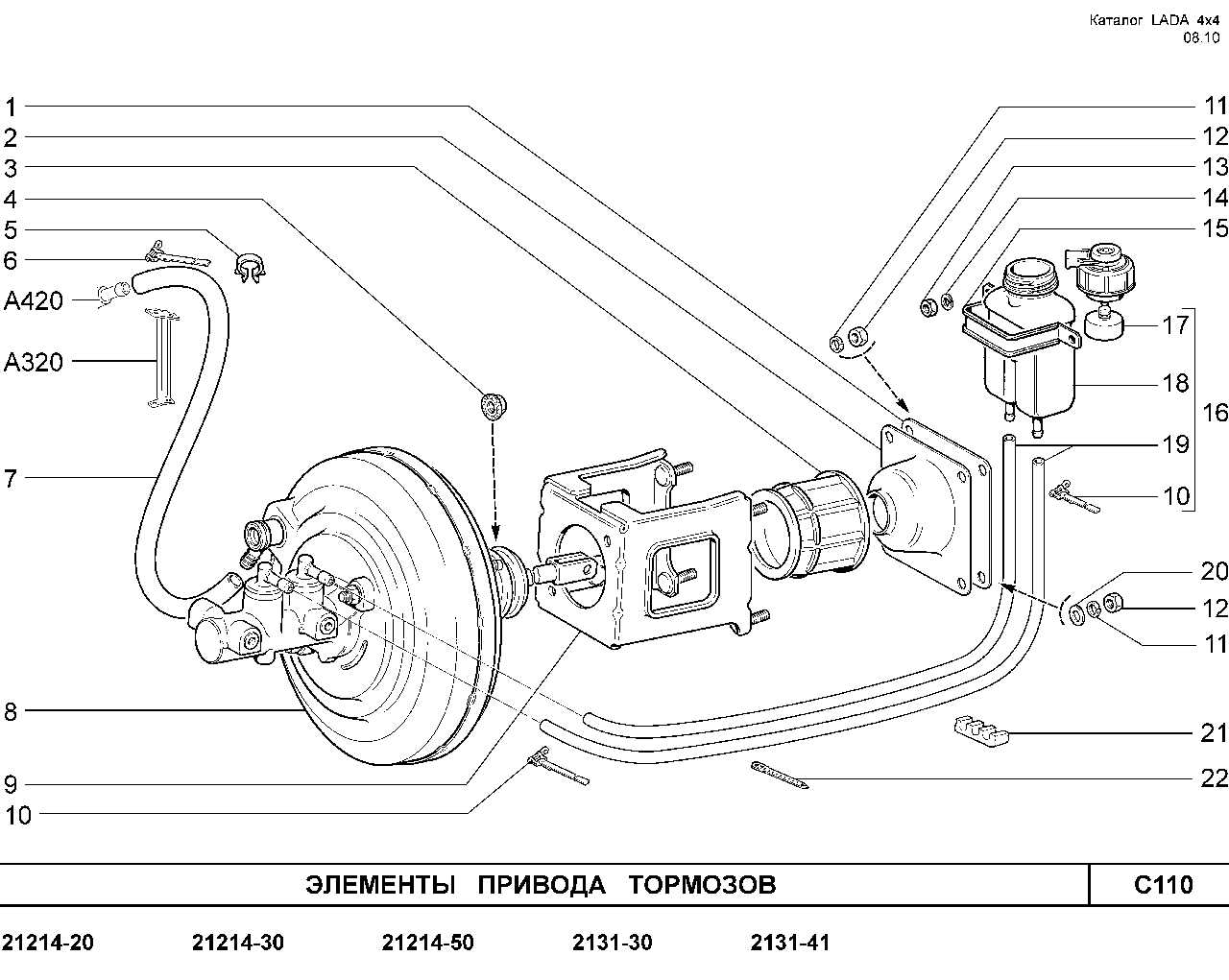

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. В верхней части главного тормозного цилиндра Шевроле Нива установлен бачок, из которого в цилиндр поступает тормозная жидкость.

На бачке нанесены метки максимального и минимального уровней жидкости, а в крышке смонтировано сигнальное устройство с поплавком, замыкающим контакты при понижении уровня жидкости. В отверстия с правой стороны цилиндра, ввернуты штуцеры тормозных трубок: Механизмы тормоза передних колес — дисковые, с трехпоршневым плавающим суппортом.

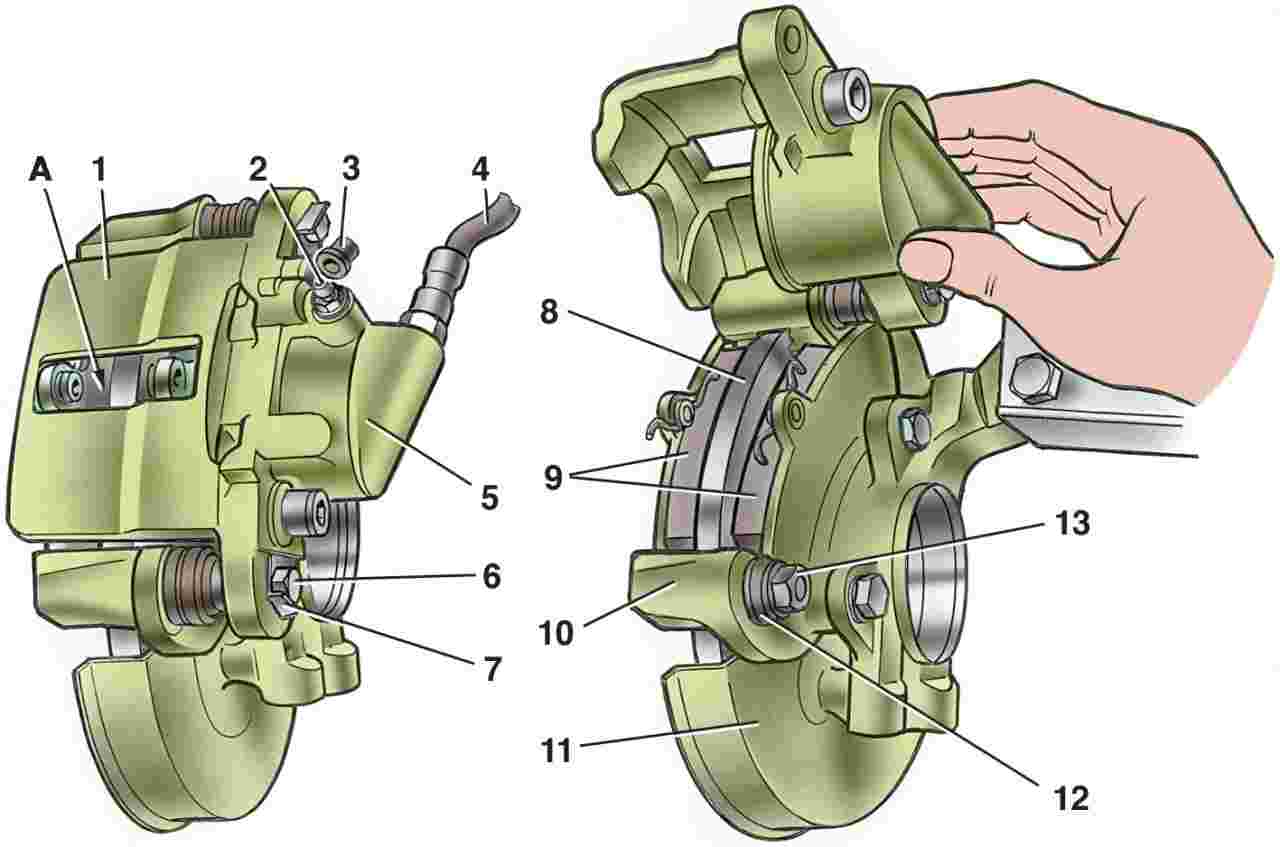

Между блоком цилиндров и суппортом располагаются колодки: Суппорт может перемещаться в направляющей колодок, поджимаясь к ней двумя подпружиненными рычагами. Направляющая колодок жестко прикреплена двумя болтами к поворотному кулаку.

От отворачивания болты фиксируются краями защитного кожуха их отгибают на грани болтов после затяжки. Тормозные диски — чугунные.

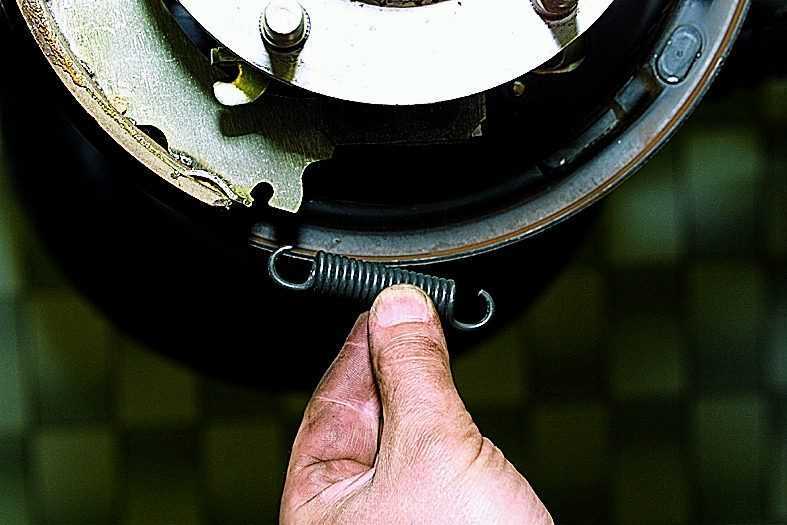

Устройство автоматической регулировки зазора расположено в колесном цилиндре и представляет собой два упругих стальных разрезных кольца по одному на каждый поршень , установленных на поршнях с осевым зазором 1,,65 мм.

Упругость кольца подобрана таким образом, чтобы оно не смещалось по зеркалу цилиндра от усилия стяжных пружин колодок а лишь от усилия поршней. По мере износа колодок поршни при торможении перемещают кольца по цилиндрам, поддерживая постоянный расчетный зазор между колодками и барабаном. В этом случае необходимо заменить цилиндр и тормозную жидкость.

Номинальный внутренний диаметр барабана — мм. Допускается проточка рабочей поверхности барабанов при износе.

Наибольший допустимый диаметр при износе или после проточки — мм. Регулятор давления служит для снижения тормозного усилия на задней оси, что предотвращает занос автомобиля при торможении.

Цилиндр тормозной главный

ГТЦ представляет собой надежное устройство, однако со временем отдельные элементы в его конструкции выходят из строя. В списке основных признаков проблем главного тормозного цилиндра следует выделить следующие:

• педаль тормоза проваливается;
• тормоза срабатывают в конце хода педали;
• уменьшен ход педали тормоза;
• для торможения необходимо приложить большое усилие;
• тормозные колодки постоянно прижаты к тормозным дискам;

При малейших признаках того, что реакции тормозной системы на нажатие педали тормоза изменились, необходимо выполнять диагностику и устранять неисправность

Обратите внимание, подобные неполадки не всегда указывают на то, что главный цилиндр тормозной неисправен

В одних случаях может потребоваться как полная замена ГТЦ или ремонт главного тормозного цилиндра, тогда как в других неисправным оказывается совсем другой элемент.

По этой при чине необходимо обратить внимание на то, как машина ведет себя при торможении:

явный увод от заданной траектории при плавном нажатии на тормоз при езде по ровной дороге. Такой симптом обычно указывает как на проблемы в одном тормозном контуре или на одном колесе.
слышен скрип или скрежет при торможении, заметно биение. Проблема в колодках или тормозных дисках.
Заметен сильный перегрев тормозных дисков

В этом случае необходимо обратить внимание на сами тормозные суппорты.

Если же подобных признаков не обнаружено, тогда высока вероятность проблем именно с главным тормозным цилиндром.

Алгоритм действий

1. Снять пылезащитный колпачок со штуцера (для удобства можно предварительно снять колесо).

2. Смочить штуцер жидкостью WD-40, надеть на него ключ и закрутить болт затяжки. 3. Надеть резиновый шланг на штуцер, причем второй его конец опустить в сосуд с тормозной жидкостью.

4.Помощник в салоне не спеша работает педалью тормоза, пока не появится значительное сопротивление. После этого он фиксирует педаль нажатой. 5. Повернуть ключ в сторону откручивания на один оборот. Жидкость вместе с воздухом выйдет в сосуд, но при этом исключается попадание новой его порции в систему. Педаль опустится вниз.

6. Затянуть штуцер. 7. Повторять указанные действия до тех пор, пока не перестанут выходить пузырьки. 8. Перейти к следующему цилиндру.

Важные моменты

Выполнять работы нужно только после устранения течи жидкости, если этому не предшествовал ремонт. После ремонта тормозной системы прокачка потребуется лишь при разгерметизации. Например, после замены тормозных колодок воздух в системе не появится.

Внезапно на нашей «Тыкве» отказали тормоза. Вот просто взял и вытек правый тормозной цилиндр. Выходим из магазина, а машина «описалась» на асфальт тормозухой. Магазин был естественно автозапчастей, развернулись купили сразу все тормозные шланги, тормозушку взяли. И не наш непонятный Дот4, а нормальную GM-овскую Brake Fluid. Итак нам надо было сменить тормозной цилиндр, заодно поменять все шланги. Шланги уже собирались менять, а тут такой случай. Рядовое занятие — меняем шланги, прокачиваем и готово. Тут я не буду приводит последовательность прокачки, все есть в книжках по ниве. Вот в этом посте библиотека по ниве , милости прошу. Нет, тут просто общие замечания и фотосессия. Я помню свою первую волгу — тогда в интернете не было столько информации, и про прокачку тормозов информацию можно было взять лишь в книге — это конечно самое правильное, но если б кто-нибудь в интернет выложил подобный отчет, в тот момент у меня бы снялось множество вопросов. Статья для рукастых новичков, вдруг кому-то поможет (не испугаться и сделать все без автосервиса своими силами).

Перед прокачкой сняли и отмыли с помощью растворителя тормозной бачек.

Вот такую тормозную жидкость мы купили для нашей нивы 1985 года! И всем советуем, стоит недорого, работает отменно. На момент этой фотографии шланги уже заменены, штуцеры закручены, жидкость долита. Все готово к прокачке.

Прокачка тормозов на ниве, как и на любой машине не обойдется без помощника. Второй человек нужен, без него никак. Если есть знакомый робот, который может заменить человека — тоже подойдет, но с ним работа пойдет скушнее. Вторым человеком — который сидит в машине и по команде нажимает педаль тормоза, был я. На этой фотографии главный тормозной, выглядит страшненько, зато по патрубкам тормозным, выходящим из него, можно понять где какой контур. Делали без книжки. Принцип понятен. Выясняем куда какой контур приходит, и начинаем качать с самой длинной задней магистрали, потом накрест переднюю. Также другой контур.

Переднее правое колесо, из за которого все началось, помимо прочего поменян сам суппорт, вроде бы там трещина была, не могу точно, сказать, хозяину виднее.

Приготовления к прокачиванию передней правой стороны. Снимаем колпачок со штуциря, одеваем слив из резиновой трубочки, опущенной в емкость. Далее как обычно, я качаю, а мой друг после накачки ослабляет штуцырь (ключом на 8 рожковым) и смотрит идет по трубке воздух или тормозуха. Если идет чистая тормозуха без воздуха — все в порядке. Закручиваем штуцырь, одеваем колпачок, идем дальше.

Вот такой импровизированный слив. Можно и без него, но как-то стремно и грязно получается.

Вот так выглядит тормозная система с обратной стороны ступицы. Видна магистраль с тормозухой и тросик ручника.

Тоже самое — общим планом.

Нога администратора этого сайта, по велению ее хозяина, переодически нажимает на педаль тормоза

Задние дисковые тормоза на Ниву и Шеви-Ниву | Автор темы: Koshon

Предназначены для установки на все автомобили “Нива 2121” и “Шеви-Нива 2123”. Комплект содержит все необходимые детали для полной замены штатных барабанных задних тормозов на дисковые. Имеет встроенный механизм автоматической регулировки зазора. Сохраняет все функции рабочего, стояночного и аварийного торможения. Срабатывает одновременно с передними тормозами. (возможность регулировки времени срабатывания относительно передних тормозов) Конструкция позволяет легко контролировать состояние тормозных колодок.

Регулировка стояночного тормоза производится при установке и не требует дополнительной регулировки в процессе эксплуатации автомобиля. При монтаже тормозной системы не требуется никаких доработок штатных деталей автомобиля.

Принцип работы суппорта

Тормозной суппорт на Газели представляет собой узел, который зажимает колодки тормозной системы к дискам, когда человек нажимает на педаль, и машина начинает тормозить. Во всей тормозной системе двигается только этот элемент. Эту часть устанавливают только на дисковый вид тормозов. А вот барабанная система функционирует совсем иначе.

Суппорт является чрезвычайно важным узлом. Рекомендуется его рассматривать вместе с колодками, так как именно на них идет основная нагрузка во всей системе торможения. 90% поломок в передних тормозах как раз зависят от суппортов.

Установленный суппорт на тормозной диск

Тормозной суппорт является простой конструкцией, которая не отличается сложностями. Ее используют почти на всех легковых авто. Конструкция будет везде похожей, но самих изменений в разных моделях будет по минимуму. Функционирование основывается на гидравлическом давлении.

После того как человек нажимает на педаль торможения, определенный поршень в основном цилиндре тормозной системы начинает надавливать на тормозную жидкость. Дальше она по определенным шлангам и каналам переходит к тормозному суппорту.

Технические составные суппорта на Газель

В нем присутствует поршень, который под давлением переходит вперед. С одной его стороны установлена одна колодка, которая передавливает диск в одну сторону. Вторая колодка просто зафиксирована на суппорте и не двигается. В итоге обе колодки зажимают собой диск: сначала трутся о деталь, а потом и вовсе прекращают ее движение.

Этот диск имеет взаимосвязь с колесом транспортного средства, так что скорость авто постепенно уменьшается. При таком контактировании колодки, если они выполнены некачественно, начинают скрипеть, так как не могут выдержать высокую температуру (нагревание происходит из-за трения).

Так выглядит передний тормозной механизм на Газель

Суппорт может представлять как простую конструкцию, так и быть крупным. Во втором случае он включает тормозные колодки, которые достаточно длинные и широкие. Именно такая форма используется в современных транспортных средствах.
