Функции брелка для автосигнализации шерхан магикар и логикар и правила пользования

Технические характеристики

Технические параметры оборудования Magicar M905F:

• напряжение питания — до 15 В;
• дальность передачи команд — до 100 м;
• расстояние приема сигналов обратной связи — до 1000 м;
• максимальная громкость сирены — до 120 дБ;
• число программируемых функций — 14.

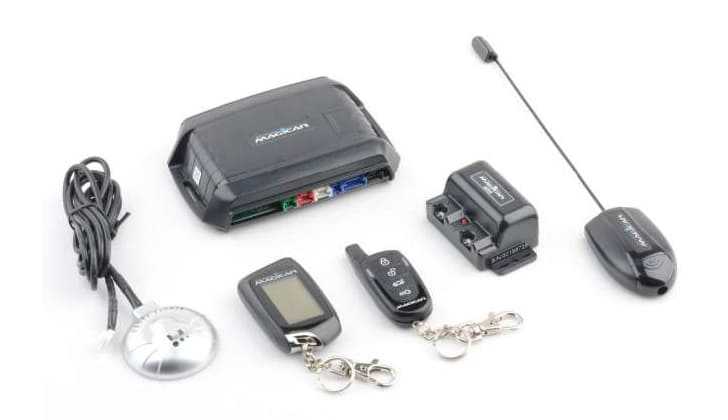

Комплектация

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Инструкция как запрограммировать пульт Шерхан 9 Про 2

Чтобы привязать брелок Pro 2 проделайте следующие действия.

1. Снимите автомобиль с охраны. Включите зажигание. На корпусе датчика вызова зажмите кнопку на две секунды. Действия подтвердятся однократным миганием поворотниками.
2. За пять сек. однократно нажмите на кнопку вызова. «Аварийка» загорится один раз – используется ПИН-код. Аварийная сигнализация моргнёт два раза – пароль не применяется.
3. Если ПИН-код используется, то в течение четырёх секунд после того, как сработает «Аварийка», введите первую цифру кода. Для этого нажмите клавишу вызова такое количество раз, чтобы оно соответствовало первому значению секретного кода. Подождите четыре секунды. Световая аварийная сигнализация мигнёт один раз, свидетельствуя о правильности действий.
4. По такому же алгоритму введите остальные числа ПИН-кода. Вторая и четвёртая цифра подтверждаются двойным срабатыванием аварийной сигнализации. Третья – однократной вспышкой световых приборов.
5. По истечении 5 с после ввода секретного кода светодиодный индикатор загорится синим.
6. За пять сек. один раз надавите на клавишу 1 первого пульта Scher-Khan Pro2. «Аварийка» вспыхнет единожды. Далее, зажмите клавишу 1 второго, третьего брелока. После прописки третьего пейджера световые приборы загорятся два раза, система самостоятельно выйдет из режима программирования.
7. При вводе в память новых коммутаторов, старые автоматически удаляются из неё.

Смотрите как включить звук на брелке Шерхан.

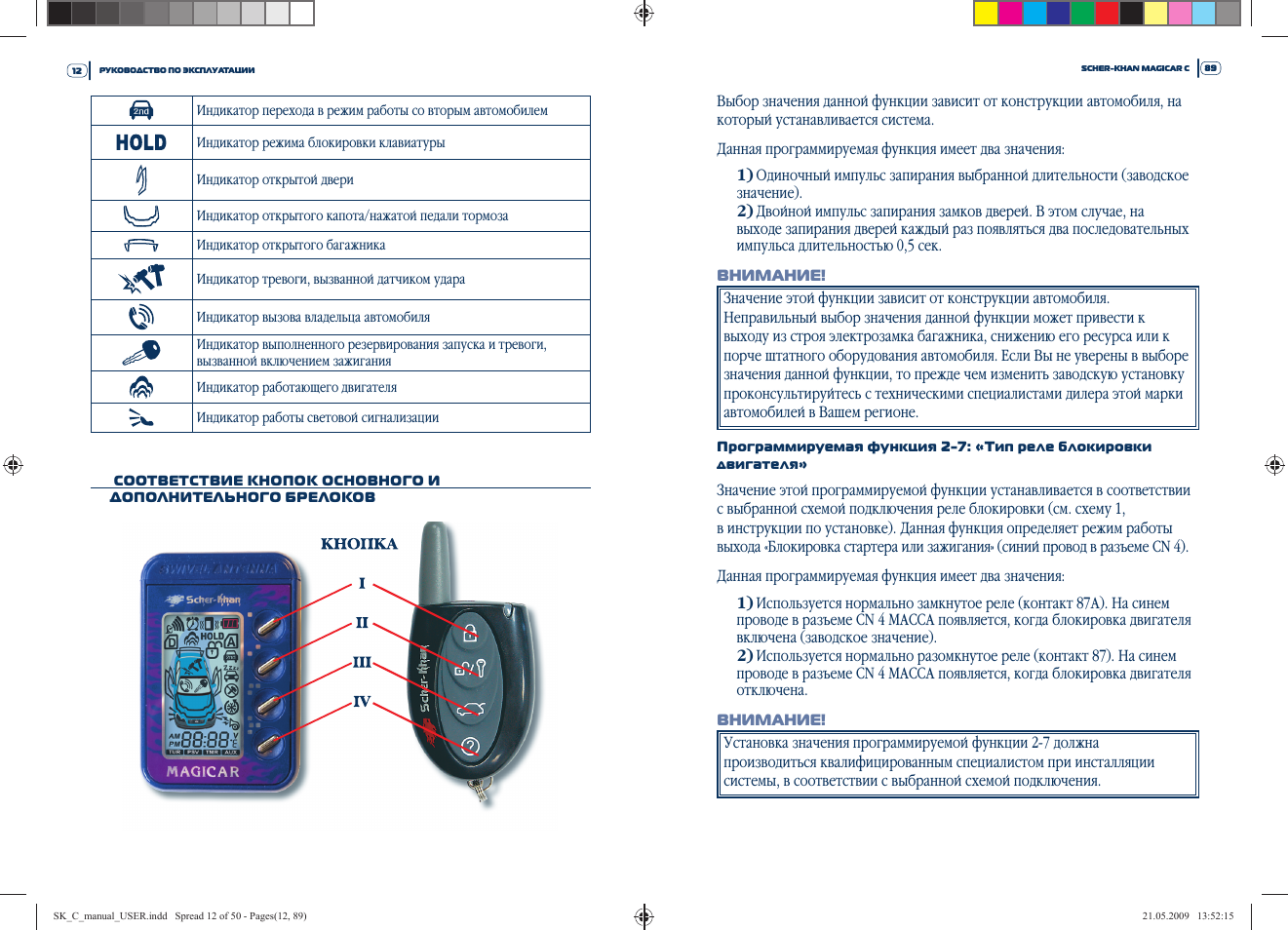

Символы на дисплее брелока

Описание индикаторов на экране коммуникатора:

Символы на дисплее пульта “сигналки” Шерхан Магикар 5

Значки, расположенные на экране:

1. Активация автоматического запуска двигателя по показаниям таймера. Мотор будет заводиться через определенные временные промежутки.
2. Индикатор «Турботаймера». Если опция включена, то после отключения зажигания силовой агрегат проработает определенное время, запрограммированное пользователем. Это позволит предотвратить быстрый износ элементов мотора в зимний период.
3. Пассивное включение защиты.
4. Автоматическая активация охранной функции.
5. Индикатор включенных сигналов тревоги, подающихся сиреной.
6. Датчик удара сигнализации деактивирован или отключена только предупредительная зона контроллера.
7. Запущенный виброрежим пейджера.
8. Управление замками дверей при включении и отключении зажигания.
9. Открытая дверь багажного отделения либо не работает концевой переключатель, установленный на ней.
10. Двигатель автомобиля работает после автоматического запуска.
11. Состояние сигнализации – замки в машине заперты либо открыты.
12. Открыта одна или несколько дверей транспортного средства.
13. Табло для демонстрации текущего времени и уровня температуры при удаленном пуске мотора.
14. Запущен режим сервисного обслуживания противоугонной системы.
15. Вызов автовладельца из салона машины.
16. Индикатор включенной аварийной сигнализации.
17. Включение датчика удара или дополнительного контроллера.
18. Индикатор заряда элемента питания в брелоке. Если символ моргает, то батарейки подлежат замене.
19. Значок, определяющий качество связи с блоком управления.

Как настроить автосигнализацию MOBICAR

В системе MOBICAR реализованные современные разработки в области охраны автомобиля от угона. В комплектацию входит компактный брелок управления, цифровые датчики удара, небольшой процессорный блок. Разобраться в настройке несложно, несмотря на большое количество встроенных функций.

Среди основных функций, которые необходимо настроить, в автосигнализации MOBICAR есть:

• автозапуск автомобиля;
• настройка автоматического включения сигнализации;
• регулировка чувствительности;
• включение и отключения датчика удара.

Первое, чему стоит научиться, заводить и глушить машину с брелка. Это удобная функция, позволяющая прогреть машину в зимнее время, пока вы выходите из дома. Или выключить двигатель, если вы надолго задержались в магазине, чтобы не перегревать транспорт.

Настраиваем автозапуск двигателя

Запустить мотор дистанционно с брелка можно только в режиме охраны. Для транспортного средства с МКПП необходимо провести подготовку к запуску, для этого:

1. При работающем двигателе и закрытых дверях, а также включенном стояночным тормозом и опущенной педалью тормоза нажмите на кнопку III брелка.
2. Если в авто установлен замок зажигания, то ключ необходимо вынуть при вышеописанных условиях. При наличии кнопки Старт/Стоп ее нажимать не надо.
3. После проделанных манипуляций, выйдите из машины и нажмите кнопку охраны (коротко нажмите на кнопку I).

Чтобы провести автозапуск Scher-Khan на данной модели сигнализации, необходимо нажать следующие кнопки:

1. Долгое нажатие на «III», при этом на брелоке появится изображение дыма, что означает запуск мотора.
2. Начнется обратный отсчет времени автозапуска, для его перезагрузки, коротко нажмите на ту же кнопку.
3. Чтобы выключить режим удерживайте III на брелоке до звукового сигнала.

Установить время автозапуска можно вручную, а также выбрать режим отключение мотора по заданной температуре. Для этого:

Функция	Последовательность нажатия кнопок	Как отреагирует брелок или авто
Зайти в меню №1 для настройки	При выключенном двигателе. удерживайте I + IV	На дисплее брелока отобразится меню, нажмите коротко IV для выставления таймера.
Настройка времени таймера	Выберите часы или минуты коротким нажатием III, при этом I – уменьшение показателя, а II – увеличение.	На экране отобразится выбранный параметр, для сохранения коротко нажать на IV.
Автозапуск по температуре	Для отключения и включения функции в меню выставления времени зажмите III. Чтобы менять показатели в пределах от -30⁰С до 0 ⁰С с шагом в 5 нажимайте коротко на I или II соответственно.	Для сохранения и перехода к выставлению установки напряжения нажмите коротко на IV.

Выставляя время прогрева, необходимо учитывать климатический режим, а также можно выбрать функции утреннего и вечернего автозапуска.Таким простыми манипуляциями с брелоком вы можете поставить на автозапуск любой автомобиль. Не стоит забывать, что с МКПП необходимо провести предварительную подготовку по описанной выше инструкции.

Переход к управлению авто после автозапуска

Проведя дистанционный запуск двигателя, следует получить управление автомобилем в свои руки, когда вы до него добрались. Для этого:

• нажмите педаль тормоза;
• отключите стоячий тормоз;
• уберите АКПП из режима парковки.

При этом нажимать на брелоке ничего не надо. Выполнив одну из перечисленных манипуляций, вы услышите звуковой сигнал и одно моргание фар, что свидетельствует об отключении автозапуска.

Возможные ошибки при включении функции автозапуска

Если не выполнять условия для включения автозапуска, то система будет выдавать ряд ошибок, которые необходимо устранить. Среди всех кодов на брелоке встречаются:

• ER:01 – включен мотор, необходимо заглушить машину для продолжения настроек;
• 02 – включенное зажигание: выключите и вытащите ключ, чтобы работать дальше с сигнализацией;
• 03 – открыта дверь. При незаблокированных дверях не включается режим охраны;
• 04 – открыт капот;
• 05 – не ставится на автозапуск из-за отсутствия подготовки в машинах с МКПП;
• 06 – не включен стоячий тормоз;
• 07 – зажата педаль тормоза;
• 08 – не работает мотор, стоит провести запуск двигателя и продолжит настройки;
• 09 – открыт багажник;
• 10 – неверно выставлено зажигание;
• 11 – 19 – была тревога.

Если не работает автозапуск авто с брелока, проверьте наличие данных ошибок, а также правильность установки самой сигнализации. Первичной настройкой и монтажом должен заниматься специалист автосервиса, чтобы избежать плачевных последствий с выходом устройства из строя.

Причины неисправности сирены на сигнализации

Сирена автосигнализации может отключиться по нескольким причинам:

• Случайное отключение с пульта – введена нужная комбинация клавиш, случайно нажаты вместе две кнопки подтверждающих отключение;
• Произошел программный сбой – из-за замены батарейки или из-за проблем в работе аккумулятора автомобиля, произошел сбой. Такие случаи очень редки, но все же возможны;
• Механическое повреждение контактов – контакты могут отсоединиться или разболтаться от вибраций кузова при движении автомобиля. Также контакты могут ухудшиться в случае окисления из-за попадания реагентов и других агрессивных кислотных, соляных веществ.

Если Вы не можете самостоятельно определить причину неисправности и способы ее устранения. Лучше сразу обратиться в сервисный центр, чтобы сэкономить собственное время и избежать необходимости более масштабного ремонта, в следствии нанесения по незнанию повреждений. Системе.

Привязка нового брелка к сигнализации Scher Khan Magicar 5

Дистанционное управление противоугонной системой можно запрограммировать только при отключенном режиме безопасности. Если вы подключаете новые пульты дистанционного управления, не забудьте перезаписать старые, иначе они будут стерты из системной памяти.

1. За четыре секунды трижды включите и выключите зажигание. Огни мигнут один раз. Вы вошли в режим программирования.
2. Введите код дистанционного управления, нажав кнопку 1. Это необходимо сделать в течение четырех секунд. Фары автомобиля загораются один раз.
3. При необходимости таким же образом зарегистрируйте следующие переключатели.
4. Ничего не делайте в течение четырех секунд после программирования последнего пульта ДУ, и система автоматически выйдет из настроек.

Технические характеристики

Технические параметры оборудования Magicar M905F:

• напряжение питания — до 15 В;
• дальность передачи команд — до 100 м;
• расстояние приема сигналов обратной связи — до 1000 м;
• максимальная громкость сирены — до 120 дБ;
• число программируемых функций — 14.

Комплектация

В комплект автосигнализации входят компоненты:

• головной блок;
• антенный модуль;
• кнопка вызова владельца к автомобилю;
• 6-тональная сирена;
• коммуникатор с 2-сторонней связью и экраном;
• регулируемый датчик удара с индивидуальным жгутом;
• элемент питания для основного пульта;
• запасной брелок;
• соединительные жгуты;
• инструкция по эксплуатации и наклейки.

Неисправности автосигнализации Шерхан

• Отказ датчиков, возникающий по причине повреждения проводов.
• Невозможность управления с брелка из-за разряда батарейки или сброса настроек.
• Отключение сигнализации из-за обрыва цепи питания.
• Непрерывное включение сирены по причине обрыва проводов питания блока.

Если не реагирует брелок

Когда сигнализация не реагирует на нажатия клавиш брелока, необходимо выполнить следующие действия:

• проверить заряд элемента питания;
• проверить работу сигнализации от запасного брелока.

Если батарейка в порядке и блок управления реагирует на второй брелок сигнализации, необходимо обратиться в сервис для ремонта или перепрошивки неисправного брелка.

Инструкция настройки автозапуска

Запуск двигателя – очень удобная функция системы безопасности. Внимательно изучив инструкцию по эксплуатации, каждый автомобилист сможет самостоятельно завести машину с пульта. Перед программированием снимите машину с охраны, выключите зажигание, отключите режим «свободные руки», на всякий случай откройте дверь.

     Настройки времени.

1. Чтобы войти в режим программирования, нажмите одновременно кнопки 1 и 2.
2. Введите настройки автоматического запуска по времени, нажав 13 раз кнопку 4. После каждого нажатия система должна издавать один звуковой сигнал.
3. Выберите необходимое время автоматического запуска: кнопка 2-8 часов, 3-4 часа, 4-2 часа.
4. Затем включите таймер, одновременно нажав кнопки 2 и 4. На дисплее отобразится символ «таймер».

     Автоматический запуск двигателя в зависимости от температуры.

1. Войдите в режим программирования: кнопки 1 и 2.
2. Нажмите кнопку 4 двадцать один раз.
3. Выберите желаемую температуру: кнопка 2 – (-15), 3 – (-25), 4 – (+60).
4. Запустите таймер, нажав одновременно кнопки 2 и 4. На дисплее отобразится «таймер».

     Как снять режим Валет без брелка

Чтобы выключить Джек без пульта ДУ, используйте многофункциональную кнопку, расположенную на хорошо видном месте.

1. Включите зажигание, двигатель не запускайте.
2. Нажмите многофункциональную кнопку на две секунды. Джек отключен.

     Все ли брелки Шерхан Магикар 5 взаимозаменяемы?

Панель сигнализации – это то, что постоянно теряется, забывается, ломается и падает в воду. Невозможно подключить второй пульт дистанционного управления из-за его отсутствия. Заменить на оригинальный пульт тоже нереально. Вам нужно искать семейного коммуникатора, более-менее совместимого с вашим. Пейджер может быть полностью, частично или совсем не влезть. Совместимость брелоков противоугонной системы Шерхан Магикар 5 обсуждалась нами ранее.

Инструкция по установке

Установка комплекса начинается с монтажа головного блока, который размещается в салоне машины. Рекомендуется установить узел под кожухом панели приборов, корпус крепится к моторному щиту или стальному каркасу при помощи 2 винтов. Производитель рекомендует выбрать точку крепления, расположенную в удалении от воздуховодов, блок крепится штекерами вниз (для снижения риска попадания конденсата).

Сирена выносится в моторный отсек, устройство является влагозащищенным (категория IP65), но для повышения надежности работы рекомендуется наклонить рупор вниз. Дополнительно предусматривается защита от тепла и несанкционированного доступа со стороны днища машины. На лобовое стекло крепится антенный блок и датчик вызова владельца. Кабели выводятся к месту установки головного блока под обшивками боковых стоек.

Сенсор удара, основанный на пьезоэлектрическом эффекте, оснащен поворотными регуляторами чувствительности. Узел крепится в салоне машины на металлическом жестком основании, при размещении узла на пластиковых обшивках возрастает вероятность некорректной работы изделия. Следует предусмотреть доступ к регуляторам, поскольку корректировка параметров потребуется в ходе настройки и дальнейшего применения охранного комплекса.

После выполнения монтажных работ производится соединение блоков жгутами кабелей с параллельным подключением устройств к штатным контроллерам и электрической сети автомобиля. При подсоединении блока центрального замка следует учитывать полярность управляющего сигнала. В соединительных жгутах предусматриваются предохранители, защищающие изделия от короткого замыкания. Методики соединения и номиналы плавких вставок приведены в монтажных схемах (приложены к инструкции по эксплуатации).

Значение иконок

Перед тем как приступить к программированию брелка Шерхан, необходимо узнать, что обозначают значки на дисплее и для чего они предназначаются. Ключевые пиктограммы на экране используются для следующих уведомлений:

1. Индикация работоспособности передатчика коммуникатора.
2. Индикация текущего уровня заряда элементов питания.
3. Индикация часов, бортового напряжения, температурного режима в салоне, таймера прогрева при автозапуске.
4. Индикация состояния дверных замков.
5. Индикация охранного режима.
6. Индикация выключения датчика удара.
7. Индикация виброзвонка.
8. Индикация управления ЦЗ по зажиганию.
9. Индикация опции «вызова водителя».
10. Индикация тревоги при срабатывании датчика удара.
11. Индикация включенных огней габаритов.

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Аварийное снятие с охраны

Установка времени
