Что такое стартер

Замена

Многие автомобилисты интересуются, можно ли установить вместо обычного стартера редукторный. Это вполне возможно. Практически все производители поставляют на рынок не только обычные стартера, но и редукторные. Для замены вам не придется изменять конструкцию своего автомобиля. Достаточно просто снять старый стартер и поставить новый. Редукторные стартера обладают особыми креплениями для проводов. Они исключают риск замыкания.

. Современное автомобилестроение не стоит на месте. Все компоненты конструкции постоянно совершенствуются. Поэтому, часто возникают вопросы, какой стартер лучше редукторный или обычный? В данном случае можно ответить, что лучше редукторный стартер. Он более современен. Обладает меньшим энергопотреблением. Срок его службы значительно выше. Если вам вскоре предстоит поменять стартер, то лучше отдать предпочтение более эффективному редукторному варианту.

Разница же между обычным и редукторным стартерами состоит в том, что у обычного крутящий момент передается на бендикс напрямую, а у редукторного — через редуктор.

Часто можно услышать вопрос, какой стартер лучше редукторный или обычный. Чаще всего, таким вопросом задаются люди, владеющие довольно старыми автомобилями. Ведь еще до начала 2000 большая часть моделей комплектовалась стартерами старого образца. Сейчас такой тип пускового устройства практически не встретишь на новых моделях, хотя они еще встречаются. Но, все же вопрос стоит в основном не о новых автомашинах, а о поездивших по просторам нашей страны. Автомобилисты народ консервативный поэтому, к более современным запчастям они относятся обычно очень настороженно. Из этой статьи вы сможете узнать обо всех нюансах обоих видов стартеров.

Технические особенности

Какой стартер лучше редукторный или обычный, чтобы ответить на этот вопрос, необходимо более внимательно рассмотреть оба типа приспособлений для запуска двигателя.

В обычном стартере усилие от якоря на маховик передается напрямую. При этом срабатывает тяговое реле, которое продвигает вперед обгонную муфту (бендикс), что позволяет ему войти в зацепление с зубьями маховика. Конструкция такого типа позволяет заводить двигатель без особых проблем. В свое время такой вид стартеров казался передовым, особенно по сравнению с кривым.

Редукторный стартер имеет схожее строение с простым вариантом. Но, у него есть ряд различий. Основное отличие в передаче усилия. Для этого используется редуктор, что позволило снизить мощность электродвигателя

Также важной особенностью подобного типа стартеров является наличие постоянных магнитов в обмотке, это позволило сделать электродвигатель более надежным

Сравнительные характеристики

В целом редукторный стартер более надежен. Единственное его слабое место это обгонная муфта. На ней расположена шестерня, которая изнашивается довольно быстро. Поэтому, многие столкнувшись один раз с такой разновидностью приспособления для запуска двигателя, отказываются от них в дальнейшем. Но, в остальном они более надежны. Обычные стартера славятся проблемами со щетками и втягивающими устройствами. Из-за этого ремонт стартера приходится производить регулярно.

Также нужно сравнить ремонтопригодность обоих стартеров. Проще всего восстановить работоспособность простого стартера. Его конструкция максимально проста. И не вызывает затруднений даже у неопытного автолюбителя. Редукторный стартер несколько сложнее. Для правильной сборки его основной части (редуктора) необходим немалый навык в ремонте подобных конструкций. Спасает в этой ситуации, что все элементы (кроме бендикса) на таких стартерах служат в 2 раза дольше.

Энергопотребление у редукторного стартера намного меньше. Это объясняется наличием дополнительного механизма, который усиливает крутящий момент электродвигателя. Именно поэтому, эти стартера значительно меньше, по сравнению с обычными. Такой стартер спокойно работает даже при слегка посаженном аккумуляторе, чего обычный сделать не сможет. Для сравнения посмотрим средние мощности двух типов стартеров:

Типы и их особенности

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Такой тип сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

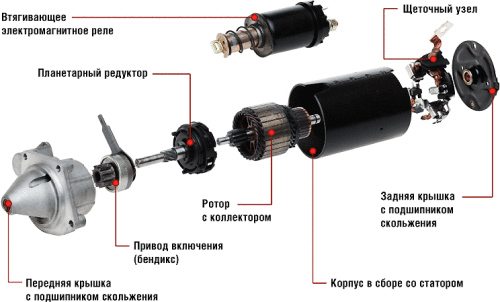

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

Ещё кое-что полезное для Вас:

Загорелся Check Engine — возможные неисправности и способы их устранения
Подбор свечей зажигания для авто
Расшифровка обозначения (маркировки) свечей зажигания Bosch

А какие бывают проблемы

Теперь стоит поговорить про неисправности, которые встречаются при эксплуатации автомобильных стартеров. Хотя мы говорим об автомобильных стартерах, следует понимать, что они есть даже у бензопилы. Не так давно узнал об этом сам, когда просматривал видео о ремонте этого инструмента.

Неисправности бывают действительно разными. Но, в зависимости от причин, их можно разделить на электрические и механические.

Если проблема с электрикой, следует проверить:

Стартер может крутить мотор, но делать это медленно, либо вообще не функционировать. Попробуйте проверить электроцепь. Сделать это не так сложно, если работать аккуратно.

Для проверки электроцепи нужно:

убедиться, что батарея машины хорошо заряжена;
проверить крепление контактов массы;
посмотреть на целостность и качество контакта проводка от нашего втягивающего;
убедиться в отсутствии повреждений и нарушения контакта на проводе, идущем от АКБ до стартера;
удостовериться, что контактная группа самого замка работает хорошо.

Ничего особо сложного тут нет. Потому вы легко должны справиться своими руками. Но если не уверены, лучше обратиться в автосервис.

Что же касается механических проблем, то о них говорит работающий стартер, при котором не запускается мотор, либо не совершает вращения коленчатый вал.

Здесь следует проверить:

Муфту. Она пробуксовывает, а потому не может выполнить свою функцию;
Буферную пружинку;
Венец стартерного маховика. Точнее его зубцы. На такую проблему указывает скрежет, возникающий при запуске;
Кольца муфты. Эти элементы порой изнашиваются раньше времени, а потому нарушается работа всей системы;
рычаг от обгонной муфты.

Наличие нехарактерного шума должно стать поводом заглянуть в стартер через подкапотное пространство или с помощью ямы.

Шум обычно возникает по причине:

износа стартерных подшипников;
износа шеек, имеющихся на валу якоря;
повреждений зубьев;
ослабленных крепежных болтов вашего стартера;
ослабленного крепления полюса.

Бывает и иная ситуация, когда стартер сделал свое дело, но не останавливается, а продолжает крутить даже после пуска автомобильного мотора. Здесь наверняка заели рычажки, слиплись закисшие контакты на стартерном реле, тяговое заело, либо пружинка выключателя серьезно износилась.

Стартер является довольно серьезной штукой, к проблемам которой следует подходить очень внимательно. Любые симптомы неисправностей говорят вам о необходимости оперативно проверить устройство и принять соответствующие меры.

Watch this video on YouTube

Всем спасибо! Подписывайтесь, оставляйте комментарии и рассказывайте о нас своим друзьям!

Как уберечь стартер от поломки?

Чтобы увеличить ресурс эксплуатации механизма, необходимо периодически проводить его техобслуживание. Есть смысл проверять работу устройства, если при попытке запуска двигатель не заводится на протяжении первых пяти секунд.

Моменты, которые позволят предотвратить быструю поломку стартерного механизма:

Надо осторожно использовать функцию автоматического запуска двигателя, если такую возможность предоставляет противоугонная система. Дистанционный старт ДВС быстро сжигает стартерный механизм и способствует ускоренному разряду аккумуляторной батареи.
Нельзя передвигать транспортное средство, используя данный узел

К такому часто прибегают водители, в транспортных средствах которых неожиданно заканчивается топливо. При такой эксплуатации конструктивные элементы устройства быстро изнашиваются и выходят из строя. Этому способствуют повышенные нагрузки, в условиях которых функционирует стартер.
Нельзя оставлять узел активированным после пуска силового агрегата больше чем на десять секунд. Если двигатель машины не заводится, нужно дать подождать механизму хотя бы минуту, только затем повторять попытку. Это позволит остыть стартерному узлу. Его детали при запуске нагреваются быстро, если они не будут остывать, произойдет быстрый износ устройства.
Периодически надо выполнять диагностику надежности контактных элементов на клеммных зажимах АКБ. При наличии окисления компоненты подлежат очистке, поскольку это способствует появлению преграде при подаче тока от батареи на стартер.
Когда силовой агрегат запущен, узел надо сразу же отключить. Нельзя удерживать ключ в положении, которое способствует работе стартера после пуска ДВС. Это приведет к его быстрому износу.

Канал «Maysternya TV» рассказал об особенностях проведения технического обслуживания этого типа устройств.

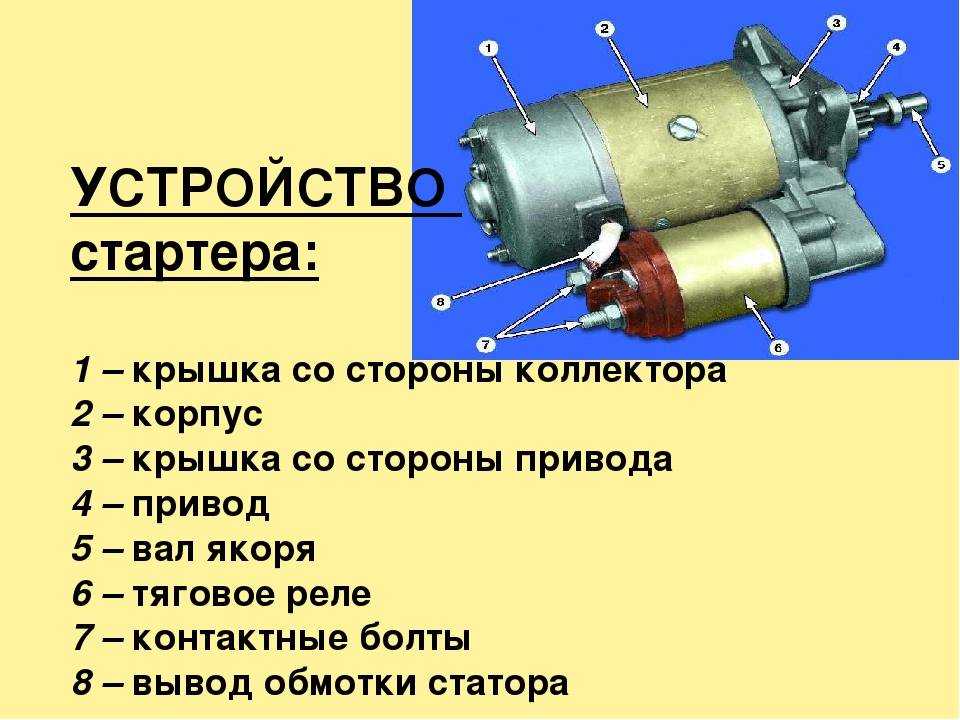

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

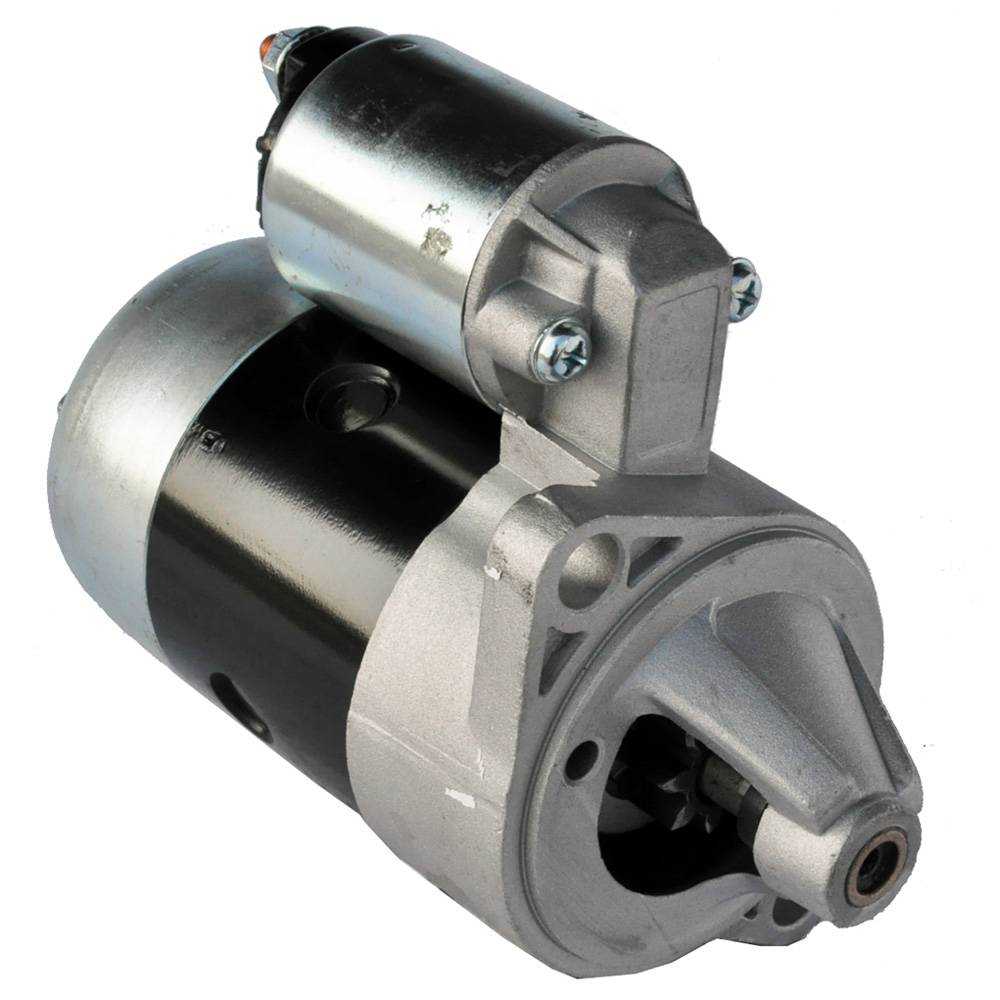

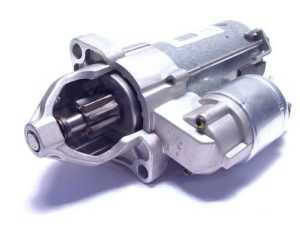

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита

Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

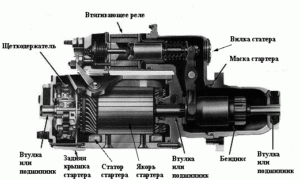

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

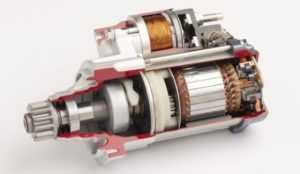

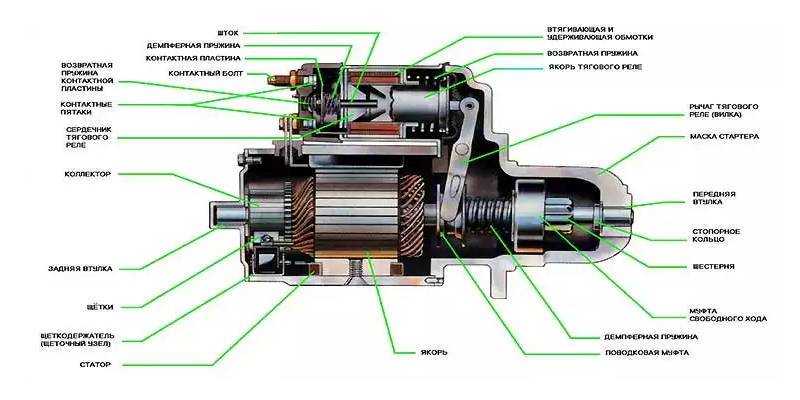

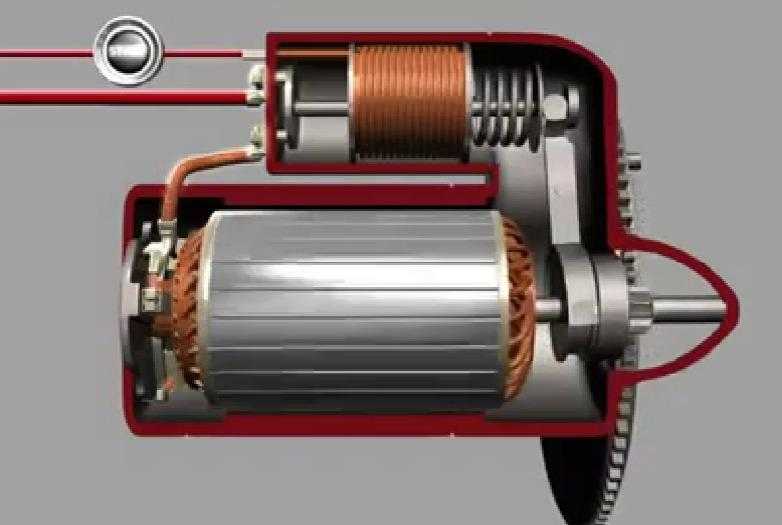

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

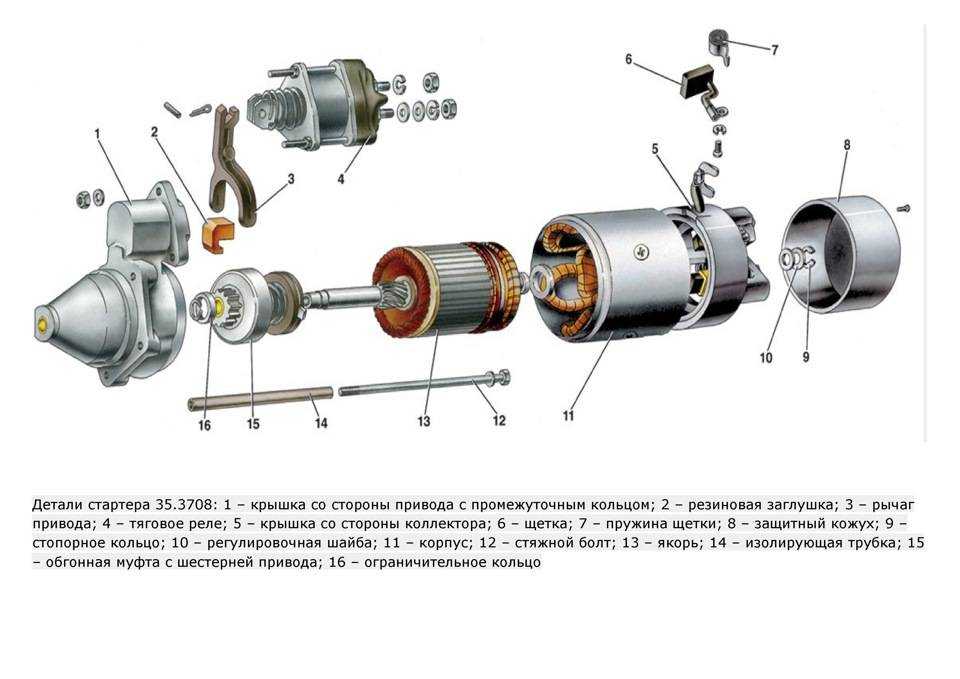

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

магнитный статор;
вал с якорем;
втягивающее реле с компонентами (электромагнит, сердечник, контакты);
щеткодержатель с щетками;
бендикс с шестерней;
вилка;
элементы корпуса.

Распространенные неисправности

Существует несколько простых опознаваемых неисправностей, которые могут указывать на отказ стартера. Одной из самых распространенных проблем является неработающее зажигание. В этом случае неисправность обычно возникает на стороне механизма, управляющего работой устройства. В старых автомобилях коррозия может нарушить электрическое соединение с землей. Распространенной причиной является сбой коммутатора.

Водителей также беспокоит стук устройства, приводящего двигатель в движение. Это происходит, когда батарея полностью разряжена. Низкое напряжение вызывает то, что при повороте ключа в замке зажигания, вместо вращения ротора, вы можете услышать стук электромагнитного выключателя. В свою очередь, одиночные щелчки могут указывать на износ устройства, особенно его намотку или засорение коллекторных щеток.

Бывает и так что человек, заводящий автомобиль, замечает, что ротор электродвигателя вращается намного медленнее, чем раньше. Виновником в этом случае также может быть недостаточно заряженная батарея. Причина также часто заключается в том, что аккумуляторы загрязнены зажимами, которые препятствуют потоку энергии или загрязненным контактам электромагнитного переключателя.

Слишком низкая скорость вращения ротора может быть признаком его повреждения в результате истирания подшипников скольжения. Это также часто указывает на износ щеток в серийном двигателе. Водители часто жалуются на то, что устройство издает чрезмерный шум, что в большинстве случаев является признаком его истощения. Лучшим решением в этой ситуации может быть замена шестерни.

К более серьезным неисправностям относится отказ всей системы стартера в результате блокировки механизма сцепления или заклинивания электромагнитного переключателя. Самым надежным выходом в такой ситуации, будет восстановление или замена устройства, сделать это можно на сайте https://starter.ms/. Быстрое вмешательство специалистов поможет защитить оставшиеся элементы под капотом от серьезной аварии, которая часто приводит к большим затратам на ремонт. Такие дефекты обычно приводят к необратимому повреждению устройства.

Отсутствие вращения коленчатого вала также указывает на то, что система сцепления не работает должным образом. Причиной может быть то, что стойка серийного двигателя не совпадает с маховиком двигателя. Эта ситуация должна мотивировать владельца автомобиля посетить гараж как можно скорее.

Признаки неисправности стартера

Если вы заметили, что стартер не крутит мотор
или крутит недостаточно быстро
для запуска – это говорит о неисправности электрического характера.
Проверьте, начав от аккумулятора всю цепь.

О симптомах механических скажет не работающий двигатель при работающем стартере,
скрежет во время пуска и гул при работе
. Здесь необходимо осмотреть: рычаг обгонной муфты, кольцо муфты, буферная пружина, венец маховика.

Признаки, сулящие скорый выход из строя: стартер срабатывает не сразу — после пары попыток повернуть ключ; поздно выходит из зацепления; работает натужно при полностью заряженном аккумуляторе.

Важно!
Как можно чаще проверяйте стартер и связанные с ним компоненты на работоспособность.
Стартер может прослужить до 200 тыс. км

пробега, если вы будете с умом его эксплуатировать. Своевременная диагностика и профилактика значительно увеличат его жизненный ресурс.

О плюсах и минусах стартеров различных конструкций

Несмотря на значительные преимущества пускового устройства редукторного типа, оно не получило повсеместное распространение ввиду наличия некоторых существенных недостатков. Перед тем, как определится с типом стартера, который будет установлен на автомобиле, необходимо изучить плюсы и минусы обеих конструкций.

Итак, преимуществами стандартного варианта исполнения являются:

ремонтопригодность;
наличие комплектующих и запчастей различного ценового диапазона;
возможность установки на любое транспортное средство.

Любая модель стандартной конструкции ремонтопригодна, в продаже постоянно имеется большой выбор запчастей для восстановления работоспособности устройства. Все это позволяет отремонтировать вышедший из строя узел своими силами. Универсальность классического пускового устройства силового агрегата позволяет установить его практически на любое транспортное средство. Главное, чтобы его характеристики подходили под параметры мотора.

К его минусам относится:

Высокое энергопотребление необходимое для пуска автомобильного двигателя. Эффективность его работы равняется нулю при низком уровне заряда аккумуляторной батареи.
Увеличенная масса и габаритные размеры.
Высокая цена.

Что касается редукторного устройства, то этот элемент имеет несколько больше преимуществ. Перечислим их:

увеличенный эксплуатационный ресурс;
приемлемая цена;
меньшие габаритные размеры и масса;
низкое энергопотребление.

Ремонтировать редукторный стартер нет смысла, поэтому в случае его поломки, устройство просто заменяется. К тому же большинство его составных элементов не обладают достаточным ресурсом прочности, ввиду чего не рекомендована его установка на грузовую и специальную технику. Невозможность выполнения восстановления его работоспособности зависит от сложности конструкции редукторной передачи.

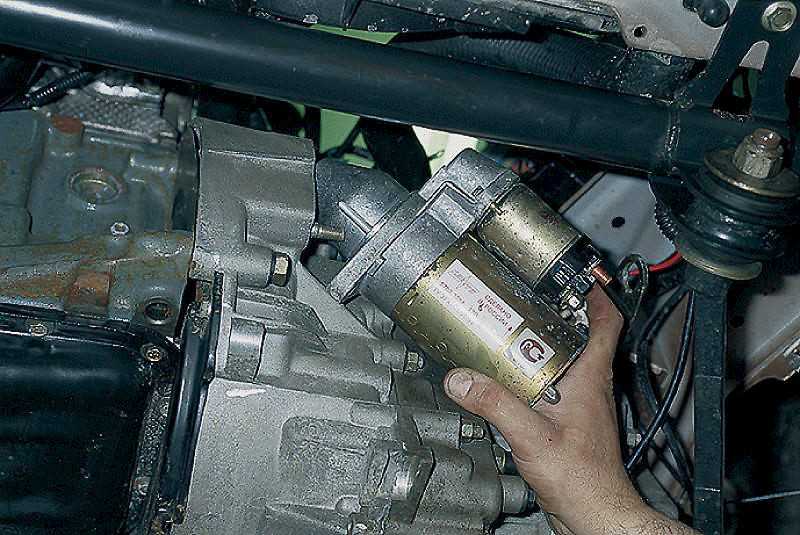

Демонтаж стартера

Существует несколько вариантов, как снять стартер с двигателя. Выбор преимущественно зависит от наличия у автовладельца гаража с ямой и свободного времени для того, чтобы замена стартера была произведена своими силами.

Лучше всего организовать доступ к этому узлу с двух сторон, сняв нижнюю защиту двигателя, и частично демонтировав систему воздушного охлаждения, убрав батарею АКБ. Это возможно в сервисе на подъемнике или в гараже на яме. Однако, даже в ее отсутствии ремонт стартера вполне возможен, но с увеличением трудозатрат и времени работ.

На яме или подъемнике

Перед тем, как снять стартер своими силами, необходимо загнать машину на яму, чтобы обеспечить доступ к болтам крепления защиты ДВС снизу. Эта деталь из толстостенной листовой стали крепится в 4 точках, проблем с откручиванием обычно не возникает, поскольку ее снимают очень часто во время обслуживания автомобиля. При необходимости резьбовые части обрабатываются предварительно смазкой WD-40.

Внимание: В ряде случаев работе мешает накладка, защищающая глушитель, которую тоже придется снять. На иномарках под защитой двигателя может стоять дублирующая пластина из полимерного материала, так же подлежащая демонтажу. Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт

Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

Начинается замена стартера с демонтажа этого узла запуска ДВС, однако при снятой защите удобно откручивать только нижний болт. Верхние крепежные элементы проще выкручивать сверху. Для этого, в зависимости от компоновки агрегатов и узлов машины под капотом, придется снять:

клеммы с аккумулятора (в любом случае);
вытащить АКБ наружу;
демонтировать при необходимости корпус воздушного фильтра;
открутить кронштейн, на котором крепится патрубок охлаждения.

После чего, работы продолжаются в яме:

от стартера необходимо отключить все провода, подходящие к нему от аккумулятора, поэтому откручивается гайка, фиксирующая кабель «+», затем провод, подходящий к управляющим контактам втягивающего реле;
откручивается нижняя гайка крепления стартера ключом на 13.

Работы продолжаются сверху, со стороны капота автомобиля:

откручиваются два или один оставшийся верхний болт ключом на 13;
стартер за корпус отводится в сторону пассажирского сиденья, чтобы бендикс вышел из посадочного места возле маховика;
вытаскивается этот узел через верх.

В зависимости от типа ДВС операции демонтажа стартера могут изменяться:

двигатель С-типа – классический демонтаж по вышеописанной схеме;
двигатель F-типа – вначале своими руками демонтируются крепежные болты стартера, затем снимается защита, отсоединяется опора ДВС задняя;
двигатель V8 – при наличии 16 клапанов снимается защита, выкручиваются болты крепления стартера, демонтируется правое переднее колесо и усиление коллектора системы выхлопа, снимается задняя опора двигателя.

С подобными нюансами знакомы сотрудники СТО, поэтому замену стартера рекомендуется производить специалистам.

В отсутствие гаража, ямы или при внезапном отказе электростартёр можно снять через капот. Особенностями процесса являются:

обеспечение доступа к болтам крепления по аналогии с вышеописанным способом (демонтаж аккумулятора и части системы воздушного охлаждения)
нижние болты, клемма на втягивающем реле и гайка «+» клеммы находятся наощупь
вначале откручивается нижний крепеж, затем средний, так как центрирующая втулка расположена именно на нем

В последующем время работ немного снижается за счет получения автовладельцем некоторого опыта. При необходимости может использоваться домкрат или ручные самодельные подъемники, например, как на нижнем фото. Это актуально, если потребуется снять переднее колесо со стороны пассажира.

Таким образом, для рядных двигателей демонтаж стартера в принципе сложностей не представляет, даже если осуществляется собственными силами. Аккумулятор необходимо снять в любом случае, чтобы обезопасить проведение работ. При сложной компоновке узлов под капотом, эксплуатации V-образных ДВС рекомендуется посетить СТО.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

неисправность обмотки втягивающего реле (обрыв);
износ щеток электродвигателя стартера;
поломка ламелей коллектора;
обрыв обмотки якоря;
отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.
