Почему не работает спидометр на ладе приора и что делать

Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Почему не работает спидометр

Причин данного явления несколько:

1. Вышел из строя датчик скорости

2. Износился привод датчика скорости

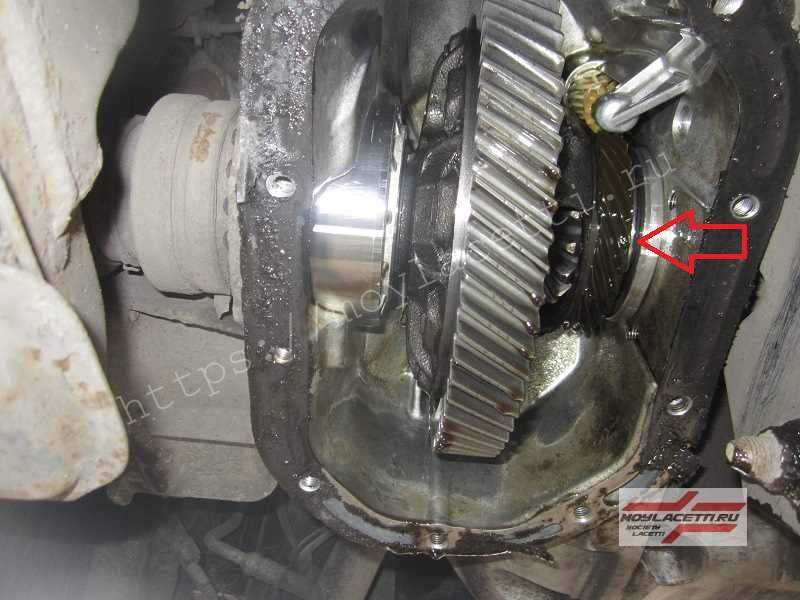

3. Загибание зубьев шестерни привода датчика скорости в КПП. Встречается реже остальных причин, но всё-таки встречается

4. Неисправность панели приборов

5. Неисправность проводки.

Как видим, причин не мало. Причем, первые три пункта находятся в одном месте (КПП), а панель приборов совершенно в другом. И всё это соединяется метрами проводки и несколькими коннекторами (разъемами).

С чего начинать и куда копать? Лезть в панель или в КПП?

У нас же ситуация усугублялась еще тем, что стрелка спидометра прыгала не постоянно и тем, что проблему необходимо было решать быстро, так как человек из другого, довольно не близкого, города.

Принцип работы спидометра на Лада Приора

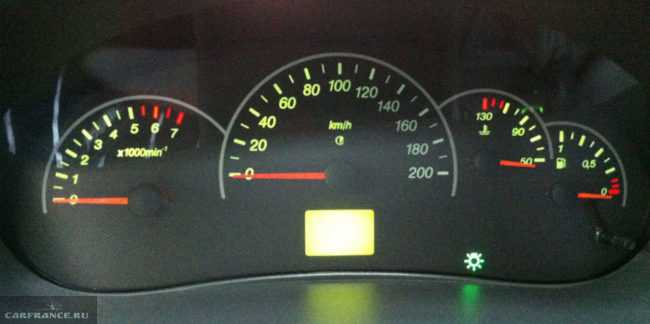

Спидометр отмечен стрелкой

На Приоре спидометр электронного типа. Вся информация передаётся через датчики по проводам. Поэтому нет смысла искать тросик для осмотра его на наличие изломов или других неисправностей.

Информация с датчика скорости переходит сразу не на панель приборов, а на блок управления двигателем. И уже оттуда на панель приборов переносится в виде цифрового сигнала.

Датчик скорости представляет собой ничто иное, как датчик Холла – к нему подключены 3 провода – серый провод сигнальный, коричневый — это «минус», а розовый с темной полоской отвечает за «плюс». Показания опорного напряжения запросто можно проверить при помощи вольтметра.

Причины поломки

Определить причину поломки спидометра можно самостоятельно.В основном этому подвержены:

• датчик скорости;
• предохранитель;
• панель управления.

Для начала следует обнулить старый километраж. Снимаем массу с аккумуляторной клеммы, а потом возвращаем всё в исходное положение. Эти манипуляции вернут данные к первоначальным настройкам, на спидометре будет ноль. Если неисправность вызвали «мозги», то наверняка спидометр будет работать.

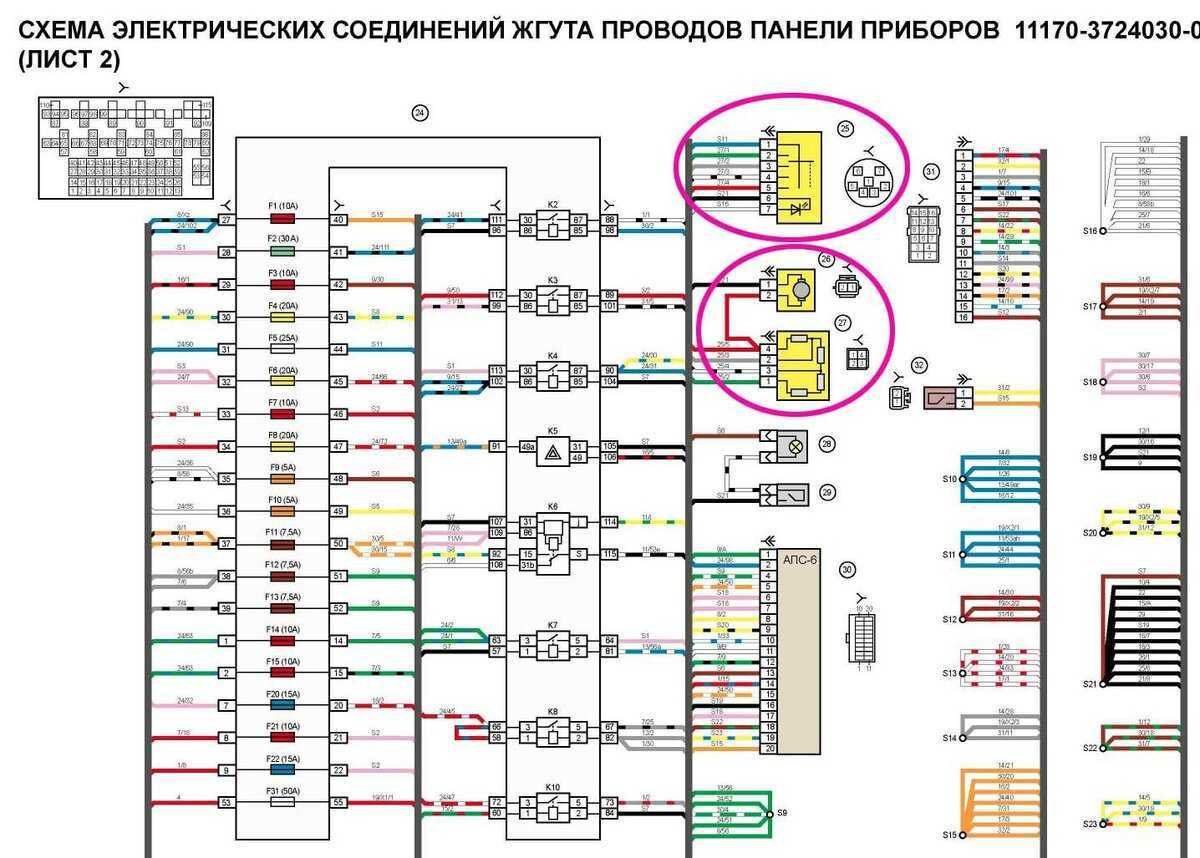

Цепь питания

В случае, если работа спидометра не восстановлена, следует проверить цепь питания. Необходимо тщательно проанализировать блок, где расположены предохранители

Обратите внимание на элемент защиты, который связывает спидометр с центральной сетью электропитания, он промаркирован – «IG/Meter»

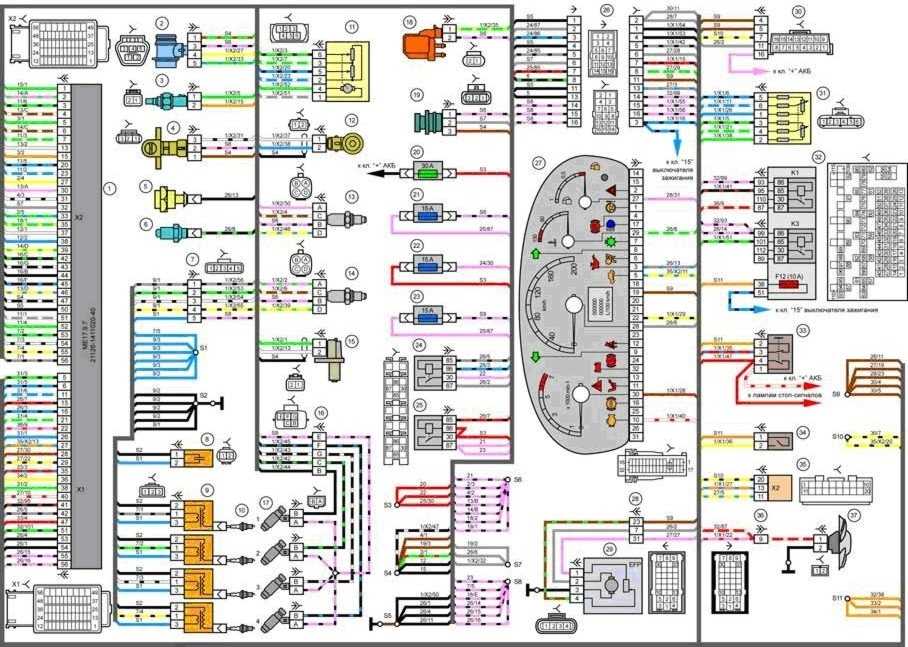

Проверка электропроводки спидометра

Машина практически постоянно работает в режиме вибрации и многочисленных ударов, особенно это актуально на отечественных дорогах. Систематические воздействия могут разъединить контакты.

Проверка датчика

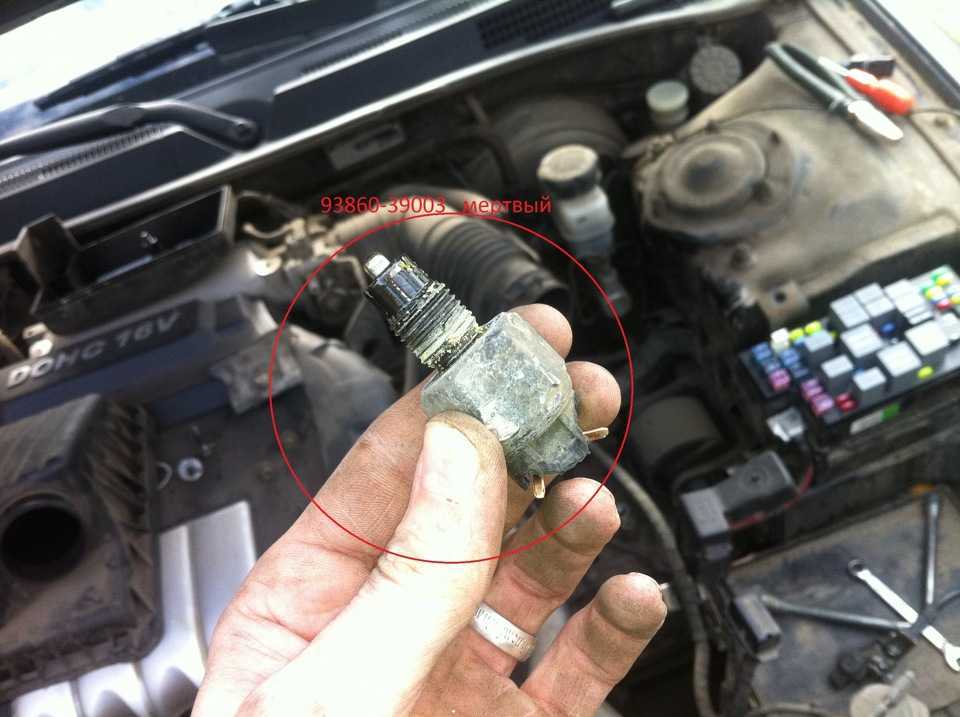

Металлические отложения на датчике скорости

Помимо вибраций контакты могут окисляться из-за влияния влаги при мойке или осадках. Именно поэтому не лишней будет проверка самого датчика и его элементов. Если визуальный осмотр не выявил нарушений, чистка с целью профилактики не навредит.

Далее необходимо проверить непосредственно сам датчик на наличие ошибок в работе. Для тестирования понадобится специальное устройство – сканер. Если его нет, то подойдет счетчик пройденной дистанции. Если датчик работает правильно, то даже при неисправном спидометре, будет осуществляться отсчет расстояния.

Видео замены датчика скорости

Приборная панель

Спидометр и приборная панель

Если вышеперечисленные мероприятия желаемых результатов не дали, то скорее всего источником поломки является приборная панель.

Все сигнальные функции устройств, расположенных на панели приборов, находятся в печатной плате. Необходимо её извлечь и просмотреть на наличие следов горения или обрыва. Если ничего обнаружить не удалось – демонтируем плату и отдаем в руки специалисту, он при помощи специального оборудования сможет проверить её на исправность.

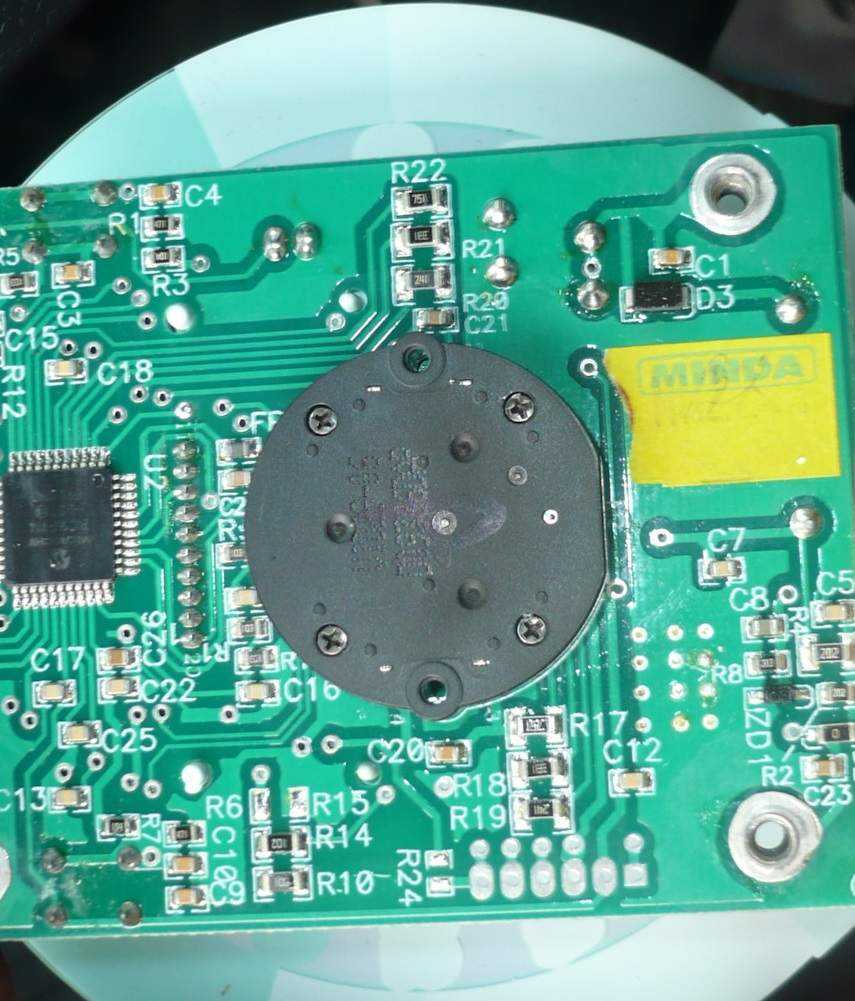

Привод стрелки спидометра можно проверить в режиме самодиагностики

Самой легкой проблемой считается нарушение привода стрелки спидометра, но она возникает очень редко. Самые тяжелые «заболевания» скрываются существенно глубже. На работу спидометра часто влияет коробка передач, её неисправности могут воздействовать на датчик, в результате чего работа нарушается.

Шаг 2: Отключение проводки спидометра в салоне

Прежде чем начать отключать проводку спидометра в салоне, убедитесь, что автомобиль находится в безопасном положении и сняты ключи с замка зажигания.

1. Откройте капот автомобиля и обнаружьте проводку, ведущую к спидометру. Обычно проводка расположена в передней части салона, рядом с рулевой колонкой.

2. Используя изолированный инструмент, отсоедините проводку, аккуратно отжимая зажимы или разъединяя разъёмы проводов.

3. Отделите отключенную проводку от корпуса автомобиля, чтобы избежать случайного контакта с другими проводами или металлическими поверхностями.

4. Проверьте, чтобы проводка была полностью отключена и не образовывала контакта с другими проводами или поверхностями в салоне автомобиля.

5. Проверьте работу спидометра, включив зажигание и убедившись, что он не отображает никакой информации о скорости.

Примечание: Отключение спидометра может привести к нарушению правил дорожного движения и опасности для безопасности на дороге. Перед отключением спидометра, обязательно убедитесь, что это действие не противоречит законодательству вашей страны.

Как проверить датчик скорости на исправность: определяем причину, почему не работает спидометр, ЭУР и указатель топлива на Приоре

Чтобы убедиться, что причина таких последствий, как неработоспособность указателя скорости, ЭУР и указателя топлива в баке, заключается в датчике скорости, следует выполнить следующие мероприятия по его проверке:

1. Сначала нужно отсоединить фишку от датчика и проверить ее целостность. Убедитесь, что провода не оголены и исправны. В противном случае следует заменить фишку.
2. Измерьте с помощью мультиметра напряжение на контактах фишки. При подключении щупов к боковым контактам (включить зажигание), значение на мультиметре должно оставлять 12В. Это свидетельствует о том, что питание на датчик подведено.
3. Убедившись в исправности фишки питания, а также наличия соответствующего напряжения на питающих проводах, следует извлечь датчик, и проверить его на наличие загрязнений корпуса. Загрязнения в виде металлической стружки нужно удалить, после чего установить устройство на место, и проверить его работоспособность.
4. Визуально посмотреть на изделие. Наличие вздутости или оплавления в месте среза (рабочей части) говорит о том, что из строя вышли полупроводниковые элементы, что могло случиться по причине возникновения короткого замыкания, например, попала влага в фишку питания.
5. Для проверки следует извлечь изделие, и собрать схему проверки датчика скорости, как показано на рисунке ниже. При приближении металлического предмета к рабочей части датчика, лампочка должна погасать, а при отдалении — светиться (она будет гореть тускло, так как на нее идет 5В). Если у вас наблюдается такая картина, то это означает, что ваше изделие работает исправно.
6. Если датчик не работает, то его необходимо заменить.

Существует еще один способ проверки без снятия ДС. Благодаря ему можно удостовериться в том, что ДС на Приоре исправен. Для этого необходимо установить датчик на место, подключить к нему фишку питания, а к проводам штекера подсоединить щупы мультиметра. Один щуп нужно подсоединить к центральному проводу (он отвечает за подачу импульсов на ЭБУ), а второй на корпус автомобиля (масса). Включить зажигание, подвесить переднюю часть и вращать колесо. На мультиметре должно появиться напряжение, что свидетельствует об исправности датчика.

Убедившись в неисправности ДС на Приоре, необходимо его заменить. Для начала рассмотрим, какой элемент нужно купить для замены.

Это интересно! Если вы устанавливаете на Приору КПП от «десятки», то естественно спидометр будет показывать неправильно, так как на ВАЗ-2110 используется датчик контактного типа.

Датчик скорости на Приоре: назначение и принцип работы

Датчик скорости или ДСА нужен для измерения быстроты движения транспортного средства. Такие устройства еще называют определителями скорости, которые на Приоре и других современных автомобилях, представлены в виде электрических устройств, работающих посредством блока управления.

Многие водители знают, что именно посредством датчика скорости функционирует спидометр на автомобиле, но как происходит фиксация показаний, мало кто даже задумывается об этом. Если у вас из строя вышел ДС, то заменив его, вы устраните неисправность. Однако знать принцип работы такого устройства будет полезно всем автовладельцам, чтобы иметь возможность определить причины, почему устройство вышло из строя, и как предупредить такие последствия в будущем.

Сразу стоит отметить, что датчики скорости бывают двух типов: контактные и бесконтактные. На Приорах используются бесконтактные определители скорости (а на ВАЗ-2110 контактные), принцип функционирования которых рассмотрим подробно.

В основу работы датчика скорости на Приоре заложен эффект Холла. Сам датчик представляет собой полупроводниковый элемент Холла (расположен внутри рабочей части «скоса), который предназначен для фиксации импульсов. Эти импульсы создает вращающийся диск, на котором имеются зубья. Этот диск еще называется задающим, который установлен на коробке дифференциала, и он вращается с одинаковой частотой вращения колес автомобиля. Когда автомобиль движется, пластины наводят импульсы в полупроводниковом элементе (величина импульсов от 1 до 5В), которые передаются на ЭБУ. Скорость изменения этих импульсов за единицу времени позволяет получить информацию о частоте вращения диска. Ниже приведена схема конструкции датчика скорости на автомобиле Приора.

Благодаря такой конструкции, имеется возможность не только фиксировать скорость автомобиля, но еще и определять направление движения транспортного средства. Такие типы устройств, считаются самыми надежными, и используются на современных автомобилях.

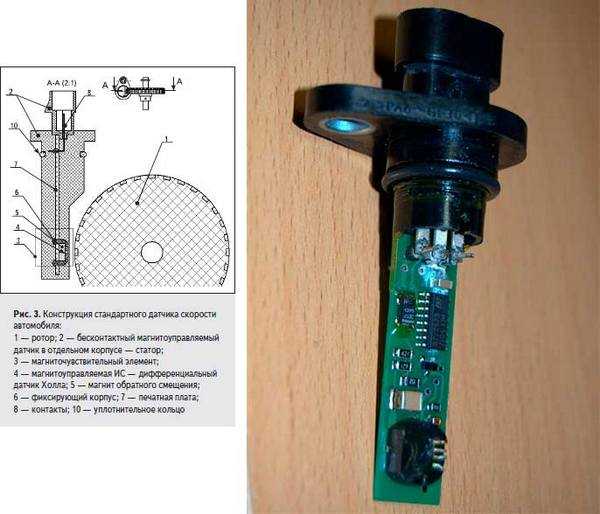

Выше показано фото датчика скорости на Приоре в разобранном виде

Важно отметить, что такое изделие не подлежит ремонту, и в случае подтверждения его неработоспособности, подлежит замене

Не работает спидометр на Приоре: основные причины, способы ремонта и симптомы

Автомобили компании АвтоВАЗ имеют невысокую цену, что зачастую приводит к снижению качества их сборки и раннему выходу из строя или повреждению некоторых компонентов. Одной из самых распространенных проблем машин Лада Приора является выход из строя спидометра. Согласно правилам дорожного движения, ездить на автомобиле с неисправным спидометром запрещено, поэтому отремонтировать его необходимо в кратчайшие сроки. В рамках данной статьи мы рассмотрим, что делать, если не работает спидометр на Ладе Приоре.

Симптомы выхода из строя спидометра на Приоре

Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:

• При движении автомобиля стрелка спидометра не отклоняется от нуля;
• Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.

Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра. Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.

Обратите внимание: в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством

Не работает спидометр на Приоре: причины

Если спидометр на автомобиле Лада Приора не работает, первым делом следует убедиться, что проблема не связана с багами чипа, на котором он функционирует. За период эксплуатации КЭШ чипа может забиться информацией, из-за чего произойдет сбой спидометра. Чтобы обнулить установки чипа спидометра, необходимо сбросить «массу» с аккумуляторной батареи автомобиля и обесточить бортовую сеть автомобиля. Столь нехитрые манипуляции приведут к сбросу настроек запоминающих устройств, в том числе и чипа спидометра.

Когда обнуление чипа не помогает справиться с неисправностью спидометра, следует провести полную проверку цепи питания. Для этого потребуется:

1. Проверить предохранительную пластину, установленную на плате предохранителей в цепи питания спидометра. Необходимый предохранитель обозначается «IG/METER»;
2. Далее диагностируется исправность проводки на участке от датчика регистрации скорости до приборной панели. Часто на данном участке провода рвутся, пережимаются и получают другие дефекты, во многом из-за постоянной тряски автомобиля во время езды по не самым лучшим дорогам;
3. Также во время проверки проводки обязательно необходимо осмотреть контакты в разъемах, которые могут придти в негодность из-за окисления и образования ржавчины. Не лишним будет зачистить контакты датчика и разъемы;
4. Следующим шагом проверяем датчик контроля пройденного расстояния автомобиля. В сервисных центрах для его проверки используется диагностическое оборудование. Если диагностических приборов нет, можно проверить работу датчика, проехав несколько километров. Когда отсчет километров пробега продолжается, это говорит о работоспособности датчика.

На этом можно считать проверку цепи питания спидометра завершенной.

Если обнаружить проблему не получилось, возможно, неисправность связана с самой приборной панелью. Чтобы это проверить, потребуется извлечь печатную плату, на которой располагаются все приборы, и внимательно ее осмотреть на наличие повреждений, окисления, плавление, обрывы и другие дефекты. Эффективна проверка платы на специальном диагностическом стенде в сервисном центре. Когда с платой имеются проблемы, мастера могут ее восстановить.

Выше были рассмотрены электронные варианты выхода из строя, но также не стоит забывать, что возможной причиной не рабочего спидометра в Приоре является повреждение стрелки или ее механизмов. Чтобы в этом убедиться, необходимо разобрать прибор и осмотреть его на наличие дефектов или на их отсутствие.

(406 голос., средний: 4,52 из 5)

Датчик скорости на Приоре: назначение и принцип работы

Датчик скорости или ДСА нужен для измерения быстроты движения транспортного средства. Такие устройства еще называют определителями скорости, которые на Приоре и других современных автомобилях, представлены в виде электрических устройств, работающих посредством блока управления.

Многие водители знают, что именно посредством датчика скорости функционирует спидометр на автомобиле, но как происходит фиксация показаний, мало кто даже задумывается об этом. Если у вас из строя вышел ДС, то заменив его, вы устраните неисправность. Однако знать принцип работы такого устройства будет полезно всем автовладельцам, чтобы иметь возможность определить причины, почему устройство вышло из строя, и как предупредить такие последствия в будущем.

Сразу стоит отметить, что датчики скорости бывают двух типов: контактные и бесконтактные. На Приорах используются бесконтактные определители скорости (а на ВАЗ-2110 контактные), принцип функционирования которых рассмотрим подробно.

В основу работы датчика скорости на Приоре заложен эффект Холла. Сам датчик представляет собой полупроводниковый элемент Холла (расположен внутри рабочей части «скоса), который предназначен для фиксации импульсов. Эти импульсы создает вращающийся диск, на котором имеются зубья. Этот диск еще называется задающим, который установлен на коробке дифференциала, и он вращается с одинаковой частотой вращения колес автомобиля. Когда автомобиль движется, пластины наводят импульсы в полупроводниковом элементе (величина импульсов от 1 до 5В), которые передаются на ЭБУ. Скорость изменения этих импульсов за единицу времени позволяет получить информацию о частоте вращения диска. Ниже приведена схема конструкции датчика скорости на автомобиле Приора.

Благодаря такой конструкции, имеется возможность не только фиксировать скорость автомобиля, но еще и определять направление движения транспортного средства. Такие типы устройств, считаются самыми надежными, и используются на современных автомобилях.

Выше показано фото датчика скорости на Приоре в разобранном виде

Важно отметить, что такое изделие не подлежит ремонту, и в случае подтверждения его неработоспособности, подлежит замене

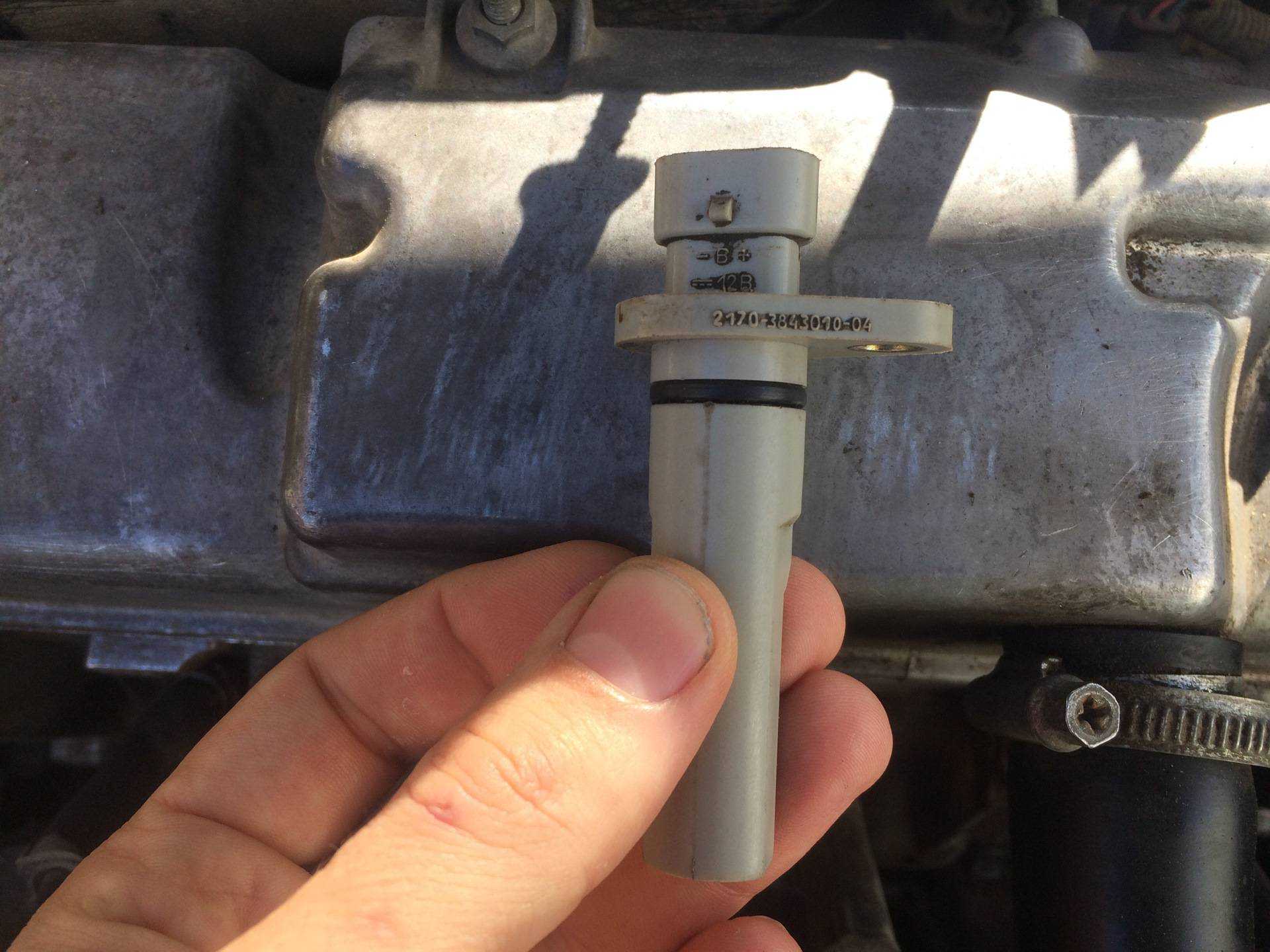

Маркировка изделия обычно встречается в виде цифр 2170-3843010-02, но есть также модификации с последними цифрами 04 (для евро), поэтому перед покупкой нужно обязательно ознакомиться со схемой автомобиля. Установка датчика неподходящей конфигурации может привести к сбоям в ЭБУ, а также к неверным показаниям скорости.

Найти датчик скорости на таком автомобиле, как Приора достаточно просто — он расположен на коробке передач. Его внешний вид зависит от времени выпуска машины: на совсем старых авто он имеет вид болта, но не является для Приоры оригинальным, т. к. в начале производства на нее ставили части от более старых моделей.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Почему не работает спидометр

Причин данного явления несколько:

1. Вышел из строя датчик скорости

2. Износился привод датчика скорости

3. Загибание зубьев шестерни привода датчика скорости в КПП. Встречается реже остальных причин, но всё-таки встречается

4. Неисправность панели приборов

5. Неисправность проводки.

Как видим, причин не мало. Причем, первые три пункта находятся в одном месте (КПП), а панель приборов совершенно в другом. И всё это соединяется метрами проводки и несколькими коннекторами (разъемами).

С чего начинать и куда копать? Лезть в панель или в КПП?

У нас же ситуация усугублялась еще тем, что стрелка спидометра прыгала не постоянно и тем, что проблему необходимо было решать быстро, так как человек из другого, довольно не близкого, города.

Проверка функциональности спидометра

Первое, что нужно сделать автовладельцам, которые заметят, что спидометр или тахометр, а иногда и электроусилитель руля начнут работать с перебоями или вообще перестанут функционировать – это проверить на исправность автомобильную электросеть. Проверка делается в следующей последовательности:

• аккумуляторная батарея отключается от питания на 5-7 минут;
• отключение от питания позволит сбросить все настройки бортового компьютера;
• если после подсоединения проводов к аккумулятору неисправность устранить не получится, причину поломки нужно искать в одном из элементов, который используется в работе спидометра.

Симптомы выхода из строя спидометра на Приоре

Автомобильный спидометр необходим для измерения скорости, о чем известно каждому водителю. Из этого можно сделать вывод, что его выход из строя диагностируется при одной из следующих проблемах:

• При движении автомобиля стрелка спидометра не отклоняется от нуля;
• Спидометр неправильно определяет скорость автомобиля или отключается в процессе эксплуатации.

Наиболее часто приходить иметь дело со вторым вариантом выхода из строя спидометра. Типичной проблемой для автомобилей Лада Приора является временный выход из строя спидометра, когда в процессе движения автомобиля стрелка опускается до нуля, загорается восклицательный знак на приборной панели и также отказывает электроусилитель руля. Спустя несколько минут проблема исчезает, и электроника автомобиля работает в прежнем режиме.

Обратите внимание:  в автомобилях Лада Приора устанавливается электронный спидометр, вследствие чего имеется два варианта выхода из строя: механический или электронный, то есть сбой микропроцессора, управляющего устройством

Как отключить спидометр на гранте с акпп

надо удалить ошибки из контроллера andreyal553 писал(а): надо удалить ошибки из контроллера

с помощью БК или путем скидывания “-” клеммы АКБ минут на 10

Как “заморозить” одометр?

жидким азотом

Как остановить намотку километров на одометре

стесняюсь спросить а зачем? без шуток спрашиваю но на самом деле не пойму про что речь, а просвещаться надо

стесняюсь спросить а зачем? без шуток спрашиваю но на самом деле не пойму про что речь, а просвещаться надо

Надо внимательно прочитать текст топикстартера. Ну,например,вот:

Приближается очередное ТО, а поехать пока не могу, жду з/п. Как остановить намотку километров на одометре?

И после этого(перед посещением сервиса) надо удалить ошибки из контроллера. Там тоже не дураки и сразу определят по коду ошибки.

А что “не дураки”? Сказать на ТО, посмотрите, у меня спидометр глючил, мож с проводкой что.

И обязательно взгляд.

Надо внимательно прочитать текст топикстартера. Ну,например,вот

Сказать на ТО, посмотрите, у меня спидометр глючил, мож с проводкой что

ТО проходят же не по спидометру,или мы о разных вещах

пипец потеря потерь_вот я тормознул

Спасибо ребят! Да, речь про очередное техобслуживание в гарантийный срок.

ага, а потом в сервис с такими глазами

“ой, чето с проводкой наверно, замерзла. ”

Ошибки потом скину канеш, не проблема, есть БК, дело пяти секунд. Можно с датчика просто скинуть разьем, не выкручивая его? Кроме горящего джеки чана ничем не грозит? Машина тупить, глохнуть и тд не будет?

Можно с датчика просто скинуть разьем, не выкручивая его?

Источник

Пошаговая инструкция

1. Устанавливаем руль в нижнее положение.

2. Далее нам нужно демонтировать накладку панели приборов. Закреплена она четырех винтах под крестовую отвертку.

Отворачиваем 2 винта сверху.

Для того чтобы добраться до нижних винтов крепления нужно снять пластик снизу руля.

Для снятия поворачиваем три фиксатора против часовой стрелки на пол оборота.

После поворота фиксаторов сверху поддеваем пластик рукой и снимаем.

3.Отворачиваем 2 нижних винта крепления накладки панели приборов.

4. Двумя руками снимаем накладку. Начинаем с верха.

Будьте осторожны и не поломайте защелки.

5. Отворачиваем 2 винта крепежа приборной панели под крестовую отвертку.

6. После отворачивания винтов вытягиваем немного на себя приборную панель.

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

• стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
• она зависла в определенном положении и не сдвигается ни в одну сторону;
• прыгает , показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

• вышел из строя контроллер скорости;
• сломался непосредственно сам АС;
• регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
• произошла поломка шестерен привода АС, которые находятся в КПП;
• чаще всего это окисление контактов на датчике.

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

• на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
• увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Как известно, установленные в автомашине приборы позволяют контролировать обстановку во время движения по улицам и наблюдать за работой двигателя и всех остальных систем. Среди прочих особое место занимает спидометр. Он находится на приборной доске непосредственно над рулем. С его помощью водитель узнает, с какой именно скоростью передвигается автомашина.

В ситуации когда не работает нормально спидометр, установленный на ВАЗ-2110 инжектор, находящийся за рулем человек подвергает риску как собственное здоровье, так и жизнь пассажиров. При этом он без труда может «заработать» штраф от сотрудника автоинспекции за слишком высокую скорость. Таким образом, исправный спидометр позволяет избежать немалого количества неприятностей.

Проверка предохранителей

Нередко причиной неисправности спидометра является сгоревший предохранитель. Чаще всего предохранитель выводится из строя вследствие попадания на него воды, которая затекает на контакты, что и приводит к перебою в работе электрической цепи. Если при проверке будет выявлено, что предохранитель, отвечающий за работу приборной панели, перегорел, то автовладельцу нужно будет его просто заменить на новый. Найти нужный предохранитель довольно просто по маркировке «IG/METER», если же процесс замены не поможет решить проблему, то проверить придется целостность проводов, которые идут к приборной панели от датчика скоростей.

Полный отказ работы спидометра

Самый простой способ проверить состояние электрической цепи – это отключить на непродолжительное время аккумулятор. В результате данного действия будет произведен сброс настроек бортового компьютера и восстановление их на исходные параметры. Если после проведенной операции неисправность не устранилась, то значит вышел из строя один из компонентов цепи, отвечающей за работу спидометра. Следовательно, нужно будет найти причину сложившейся ситуации и устранить ее. Как и в любой электрической цепи, поиск неисправности стоит начинать от самого простого.

Автомобильный датчик скорости

№	Проверка	Описание
1	Предохранитель	Нужно проверить состояние предохранителя, отвечающего за работу приборной панели, в блоке предохранителей. Данный предохранитель имеет обозначение в цепи «IG/METER». Часто возникают случаи, когда это предохранитель перегорает. Если он испорчен, его нужно заменить, после чего проверить, исчезла ли исходная проблема. Если после замены предохранителя проблема не исчезла, следует искать причину дальше.
2	Провода	Последующим этапом будет проверка состояния проводов, идущих от датчика скорости до приборной панели. Из-за движения по дорогам с плохим покрытием существует возможность порыва одного из проводов. Тестером можно быстро проверить состояние этой проводки. Если произошел обрыв одного из проводов, его следует заменить.
3	Контакты	Стоит также проверить контакт в колодке, через которую производится подключение проводов к датчику скорости. Очень часто они окисляются, тем самым нарушая соединение между датчиком и проводкой. Если замечен налет на контактах, его следует счистить. После проведенных операций нужно проверить, дали ли данные процедуры положительный результат.
4	Датчик движения	Сделать это можно при помощи подключения к нему сканера. Если после диагностики были выявлены сбои в работе датчика – он заменяется. Если же подключить сканер к сети нет возможности, определить работоспособность можно по счетчику пройденных километров, который расположен на панели приборов. Когда не работает спидометр, а счетчик считает километры во время движения, то датчик движения работает исправно и причину нужно искать дальше.

Сначала нужно проверить состояние печатной платы приборной доски. Для этого ее нужно снять с автомобиля и провести визуальный осмотр. При обнаружении мест оплавления на плате или обрыва дорожек – плату следует заменить. Если следов повреждения при осмотре печатной платы не было замечено, стоит ее «прозвонить». Для этого лучше обратиться к квалифицированному специалисту по радиоэлектронике. При обнаружении неисправностей во время «прозвона» платы, можно попытаться восстановить ее работоспособность или же просто ее заменить.

Если в печатной плате неисправностей не обнаружилось, стоит проверить сам спидометр. Вполне возможно, что вышел из строя привод стрелки. В таком случае спидометр заменяется.

Встречаются случаи, когда на Ладе Приора проверка всей цепи, отвечающей за работу спидометра, указывает на ее исправную работу. Значит, причина кроется намного глубже, а именно – в коробке передач. Для устранения данной неисправности лучше стоит обратиться в сервис. Датчик скорости работает по принципу Холла, и если произошло нарушение в работе коробки передач, то оно отобразится и на работе датчика скорости.
