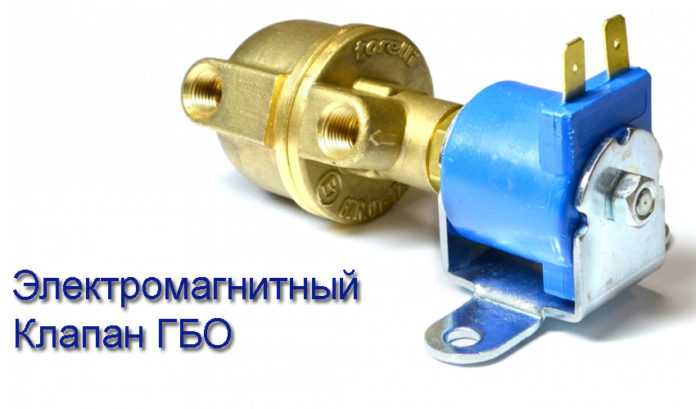

Клапан гбо: диагностика неисправностей и ремонт

Установка и принцип работы

Установка

Следует отметить тот факт, что разные установщики систем газобаллонного оборудования устанавливают на автомобиль разное количество электромагнитных газовых клапанов.

1. Наиболее дешевая и распространенная схема – это установка одного ЭГК непосредственно на редукторе-испарителе.
2. Более дорогая схема подразумевает наличие уже двух запаралеленных клапанов ГБО: один устанавливается на редукторе, второй на расходной магистрали мультиклапана или после мультиклапана и перекрывает подачу газа в магистраль.
3. Последний, наиболее надежный и дорогой вариант насчитывает три, запаралеленных между собой, устройства: первый по прежнему находится на редукторе, второй (резервный или страхующий) устанавливается перед редуктором, и третий – на/после мультиклапана, около баллона.

Принцип работы

Принцип работы клапана ГБО заключается в следующем:

• Изначально клапан ГБО находится в закрытом состоянии.
• После того, как автомобиль готов переключиться на газ, ЭБУ (или водитель нажимая кнопку «газ-бензин») подает сигнал (+12 v) на катушку ЭГК, срабатывает магнитная катушка, поднимая запорный клапан (при этом слышен характерный щелчок).
• После открытия электромагнитного клапана ГБО газ поступает в фильтр грубой очистки, а дальше в редуктор-испаритель.

Монтаж электромагнитного клапана. Особенности

Никто не отрицает, что бензиновый клапан на газовое оборудование играет немаловажную роль, как и обратный клапан на вторую камеру ГБО. Вот поэтому любые манипуляции, связанные с данным оборудованием, должны выполняться тщательным, качественным образом, желательно, чтобы данной работой занимались исключительно специалисты с большим опытом и стажем.

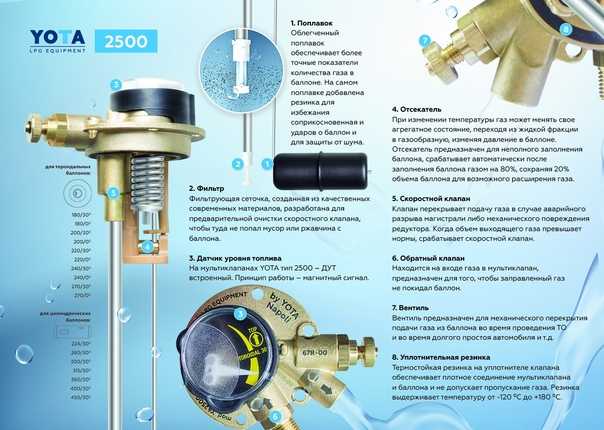

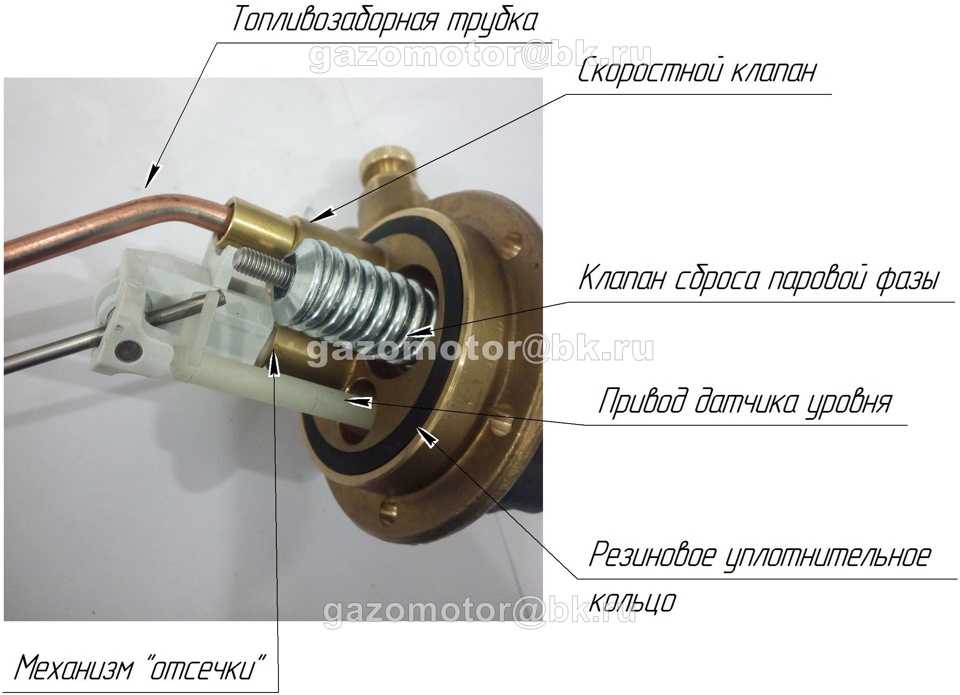

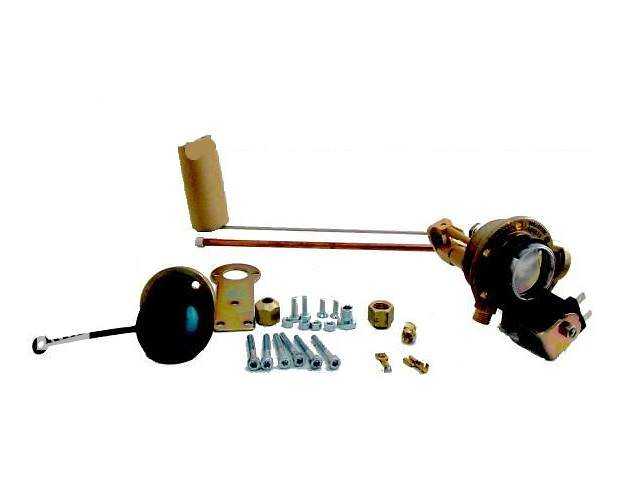

Клапан, или мультиклапан газового оборудования считается наиболее важным элементом. В том случае, если вы стали замечать появление тех или иных проблем, связанных с функционированием ГБО, то знайте: это может свидетельствовать о том, что в действительности произошел выход из строя данного клапана.

Желая справиться с подобной проблемой самостоятельно, часто многие люди сталкиваются с серьезными неприятностями. Если же этой работой станут заниматься специалисты с арсеналом необходимых инструментов, соответствующим оборудованием, то можно избежать многих проблем.

Чуть ранее было сказано об основных причинах поломки узла. Нужно отметить, что проверить клапан того или иного газового оборудования вполне возможно двумя способами: в первом случае всегда можно провести замеры показателей тока, конечно же, на его выходах, а во втором случае, можно провести анализ его работы. Если клапан является исправным, то знайте, что он всегда будет щелкать в момент поворота ключа в замке зажигания, ну и, конечно, в процессе запуска мотора.

Что касается ремонтных работ неисправного узла, то здесь потребуется осуществить его полную замену или же поменять отдельные элементы. Но для большинства существующих мультиклапанов сегодня в продаже можно отыскать специальные ремкомплекты.

Помимо всего сказанного, важно добавить, что разборка, но и, конечно же, сборка узла должна проводиться опытными специалистами. Главное – выполнять подобную работу аккуратным образом, чтобы ничего не повредить

06 мар 2013, 07:20

Что случилось, перестала включатся газовая колонка, газ просто не загорается. Вода идет, давление есть в системе, газ открыт – не загорается и все на этом. Колонка полностью автомат, делать в ней как мастер объяснил – ничего не надо, она сама работает, зажигается и отключается.

06 мар 2013, 07:22

В 90% случаев дело оказывается в севших батарейках. Если ваша колонка полностью автомат, з значит в ней должны быть батарейки. Производитель обычно ставить Дюраселл. Так как они мощнее обычных и с ними колонка зажигается без проблем.

Если пользователь заменяет их на дешевые аналоги, надеясь выйграть немного денег, эти батарейки не вытягивают нужную мощность и колонка не зажигается. Особенно, что касается солевых батарей.

Устройство и принцип работы газобаллонных систем

В общем случае, включает в себя газовый баллон, от которого тянется газовая магистраль, в конце перекрывает мультиклапан. За ним редукторный испаритель переводит газ в рабочее состояние и накапливает порциями в коллекторе и через отдельные форсунки впрыскивает в мотор. Процесс контролирует управляющий блок, связанный с бортовым компьютером (в более продвинутых моделях).

Классификация

На сегодняшний день огромное количество специализированных производителей предлагает широкий ассортимент ГБО как на карбюраторные, так и на инжекторные типы моторов любой сложности и конфигурации. Условно все системы разделяют на поколения, у каждого из которых — собственная работа и степень автоматизации регулировки:

Первое поколение — вакуумный принцип дозировки каждой газовой порции. Специальный механический клапан реагирует на разреженность, возникающую во входном коллекторе авто, когда работает двигатель и открывает дорогу газу. Примитивное устройство для несложных карбюраторных систем не имеет никакой обратной связи с электроникой мотора, точной регулировки и других опциональных надстроек.

Редукторы второго поколения уже снабжены простейшими электронными мозгами, которые, связываясь с внутренним датчиком содержания кислорода, воздействуют на простой электромагнитный клапан. Такой принцип работы уже позволяет не просто машине ехать лишь бы как, а регулирует состав газовоздушной смеси, стремясь к оптимальным параметрам. Практичное и все еще широко распространённое устройство среди владельцев карбюраторных автомобилей, но в Европе оно уже запрещено с 1996 года к применению за высокий уровень загрязнения окружающей среды.

Спрос на представителей переходного третьего поколения достаточно низок. Работа этих высокотехнологичных систем основана на автономном программном обеспечении, создающем собственные топливные карты. Газ подается специальным встроенным инжектором в каждый цилиндр по отдельности. Внутреннее программное оборудование эмулирует работу бензиновых форсунок на собственных аппаратных мощностях. Конструкция оказалась не слишком удачной, слабый процессор блока зависал, вызывая сбои в налаженности работы механизма. Идея затерялась при появлении более нового и проработанного класса ГБО.

Самые распространённые на сегодняшний день редукторы — с разделенным впрыском газовоздушной смеси. Это доведенный до конца проект 3-го поколения, но использующий в программе настройки стандартные бензиновые карты автомобиля, что не утяжеляет нагрузку на вычислительные мощности блока управления. Отдельно идет линейка поколения 4+, разработанная для прямоточных систем непосредственного впрыска топлива прямо в мотор FSI.

Новейшее средство, внедряющееся на рынке авто — 5 поколение. Ключевая особенность принципа действия состоит в том, что газ не испаряется в редукторе, а нагнетается жидким прямо в цилиндры. В остальном это полное соответствие 4 поколению: разделенный впрыск, задействование данных с заводской топливной карты, автоматический режим перехода с газа на бензин и т. д. Из преимуществ еще можно отметить те, что оборудование полностью совместимо с ныне действующими экологическими стандартами и новейшей бортовой диагностикой.

Неисправности ГБО 4 поколения

Газобаллонное оборудование вполне может выйти из строя. Не стоит пугаться, если эта неприятность произошла: при своевременной диагностике ремонт не отнимет много времени и средств. В этой статье мы рассмотрим основные неисправности ГБО 4 поколения и выясним причины их появления.

Выяснение причин выхода ГБО из строя мастер производит изучая характерные симптомы, поэтому важно знать, какие именно факторы приводят к неполадкам газобаллонного оборудования

Причины неисправности ГБО 4 поколения.

К сожалению, главными виновниками поломок газобаллонного оборудования являются сами водители, не старающиеся понять механизм работы ГБО и своевременно проводить техническое обслуживание системы.

Комплектующие ГБО выходят из строя и под воздействием таких негативных факторов, как применение загрязненного газа или попадание в устройство мусора. Несоблюдение рекомендаций по эксплуатации, ошибки при монтаже также могут стать причиной неисправностей ГБО 4 поколения.

Самые распространенные проблемы с ГБО.

Многие водители при возникновении проблем с ДВС сразу же грешат на ГБО. Это неправильный подход: перебои в работе двигателя автомобиля могут быть связаны не только с ненадлежащей работой газобаллонного оборудования. Проверять нужно все детали мотора, попеременно запуская его то на бензиновом, то на газовом ходу.

Скачкообразная работа двигателя, плавающие обороты могут быть вызваны следующими негативными факторами:

• Плохая работа зажигания, связанная с исчерпанием ресурса свечей.
• Низкая компрессия в моторном отсеке.
• Ненадлежащим образом отрегулированы клапаны.
• Лямбда-зонд вышел из строя или находится на грани отключения.
• Отсутствие форсунок, неверная регулировка форсунок, в результате чего газа впрыскивается или слишком мало, или слишком много.
• Износ двигательной ГРМ-системы.

Если мощностные характеристики мотора неожиданно снижаются, причины нужно искать в следующем:

• Неотрегулированные газовые форсунки, сбои в их работе.
• Редуктор газа вследствие недостаточного обогрева начинает сбоить, выдавая давление, недостаточное для нормальной работы двигателя.
• Износ лямбда-зонда.
• Попадание мусора в газовый фильтр или в фильтр тонкой очистки.
• Плохой ход газа по системным трубам из-за их засорения.

Не работает автоматическое переключения бензин/газ: причины.

• Выход из строя термометров, определяющих температуру газа в редукторе и двигателе.
• Поломка датчика газового давления.
• Отсутствие нужного вольтажа в аккумуляторе.
• Выпадение сигналов тахометра.
• Попадание в обогреватель редуктора кислорода, из-за чего редуктор остается холодным.

Ненормированный расход топлива.

• Износ или выход из строя редуктора, падение давление в системе.
• Мусор в воздушных фильтрах.
• Недостаточный прогрев редуктора, его разрегулирование.
• Поломка впрыскивающих форсунок.
• Аномальная компрессия в моторе.
• Износ лямбда-зонда.

Почему происходят провалы при перегазовке.

• Неверная калибровка форсунок газа.
• Замусоривание газового фильтра.
• Падение давления в редукторе.
• Засорение газовых трубок.

Про неисправности ГБО 4 поколения можно говорить в том случае, если мотор начал работать с перебоями. При появлении этой проблемы нужно сменить топливо на бензин и ездить на нем до установления всех негативных факторов.

Обратите внимание – отремонтировать газобаллонное оборудование самостоятельно без соответствующих знаний и навыков невозможно. Более того, такой ремонт может привести к более серьезным последствиям

Ремонт должны производить профессионалы, досконально разбирающиеся в особенностях ГБО.

Электромагнитный мультиклапан

Во всех этих системах ГБО независимо от класса и принципа действия ключевую роль играет такое устройство как мультиклапан. Именно он пропускает и запирает газ, фильтрует состав смеси, отбирая вредные вещества и примеси (именно поэтому встроенный фильтр нуждается в регулярной замене).

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Первоначально обычный механический клапан имел только запорную функцию и был намертво приварен прямо к баллону. Оборудование первого поколения вакуумного типа начинает использовать клапан с дополнительной вакуумной мембраной, играющей роль датчика уровня разреженности в коллекторе. Дальнейшее усложнение конструкции и всеобщая унификация горловин баллонов различных производителей привели к увеличению числа одновременно выполняемых рабочих операций. Современный электромагнитный мультиклапан для авто состоит из целого набора встроенных клапанов, связанных обратной связью датчиков с электронным блоком управления.

Возможные неисправности клапана

Любые детали системы подвержены поломкам

Когда речь идёт о газовой системе, то очень важно, чтобы вся запорная арматура работала бесперебойно. От этого зависит безопасность эксплуатации ГБО

Электроклапан стоит недорого, но не всегда есть смысл его замены. Бывают поломки, подлежащие быстрому и недорогому ремонту. Рассмотрим наиболее вероятные причины выхода из строя ЭГК и дальнейший алгоритм действий.

Попадание инородных частиц в клапан

Распространённая причина — загрязнение деталей самого клапана. Это устройство устанавливают в подкапотное пространство, которое подвержено воздействию пыли и грязи. Кроме того, велика вероятность коррозии, могут образовываться окалины, попасть мусор внутрь механизма. В результате он заклинит. Поможет элементарная разборка и чистка от инородных частиц.

Возможно засорение фильтра до срока его замены, рекомендованного производителем устройства. Фильтр грубой очистки не является частью механизма электроклапана, а лишь вспомогательной составляющей ГБО. Но если он забьётся, ЭГК стабильно работать не будет. В этом случае машина может вообще не перейти на газ. После смены фильтра работоспособность системы восстанавливается. Если не дожидаться критического момента, а 2-3 раза в год менять фильтрующий элемент, проблемы можно избежать. Когда машина эксплуатируется интенсивно, фильтр меняют ещё чаще.

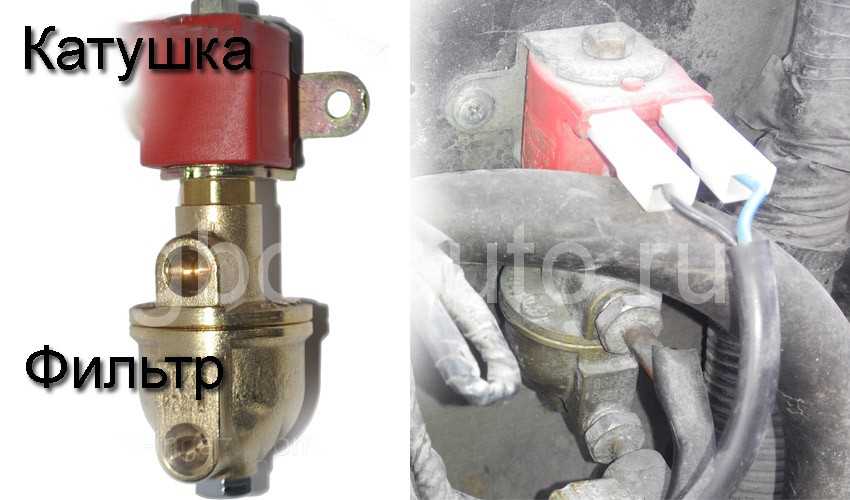

Неисправная катушка

Неисправность самой катушки определяют методом измерения сопротивления с помощью мультиметра. Если выйдет из строя эта деталь, ЭГК работать не будет, машина не переключится на газ. Катушка ремонту не подлежит, её необходимо заменить на другую с аналогичными параметрами.

Окислы или обрыв кабеля

Данный элемент связан с электричеством. Поэтому не исключена вероятность окисления контактов ЭГК либо обрыва электропровода. Окисление возможно в сырой сезон. После проверки исправности кабеля и обнаружения окислов необходимо зачистить контакты. Обрыв кабеля проверяют тестером или подключением автомобильной лампы.

Электроклапан, который идёт в комплекте к газовому оборудованию для автомашин с моторами инжекторного или карбюраторного типа не являются цельными деталями. Их можно разбирать и собирать. Поэтому заменить фильтр в клапанном корпусе не составляет труда. При своевременном обслуживании данного элемента ГБО его ресурс значительно увеличивается.

Читайте далее:

Как проверить электромагнитный клапан?

Газовый редуктор Ловато: классика ГБО

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

Как подключается кнопка ГБО 2 поколения на карбюратор?

Что входит в комплект ГБО 4-ГО поколения?

Проблемы со штатным электрооборудованием и газовой электропроводкой

Спектр неисправностей здесь чрезвычайно широк, но чаще всего проблемы связаны с вышедшим из строя МАП-датчиком или датчиком давления газа. В этом случае ЭБУ не получает импульсы о наличии газа, его давлении и температуре, поэтому авто автоматически переходит на бензиновый режим.

Распространенная причина поломки МАП-датчика — базовый фильтр в системе ГБО не справляется с очисткой топлива, рекомендуем устанавливать усиленный фильтр с отстойником.

К слову, проблемы встречаются и после некачественного монтажа ГБО. Любые разрывы либо замыкания в проводке, связанные с небрежным соединением либо изоляцией проводов, вводят газовые«мозги» в заблуждение, поэтому система тут же переключается на основное топливо.

Установка и подключение

По типу расположения газовые клапаны бывают:

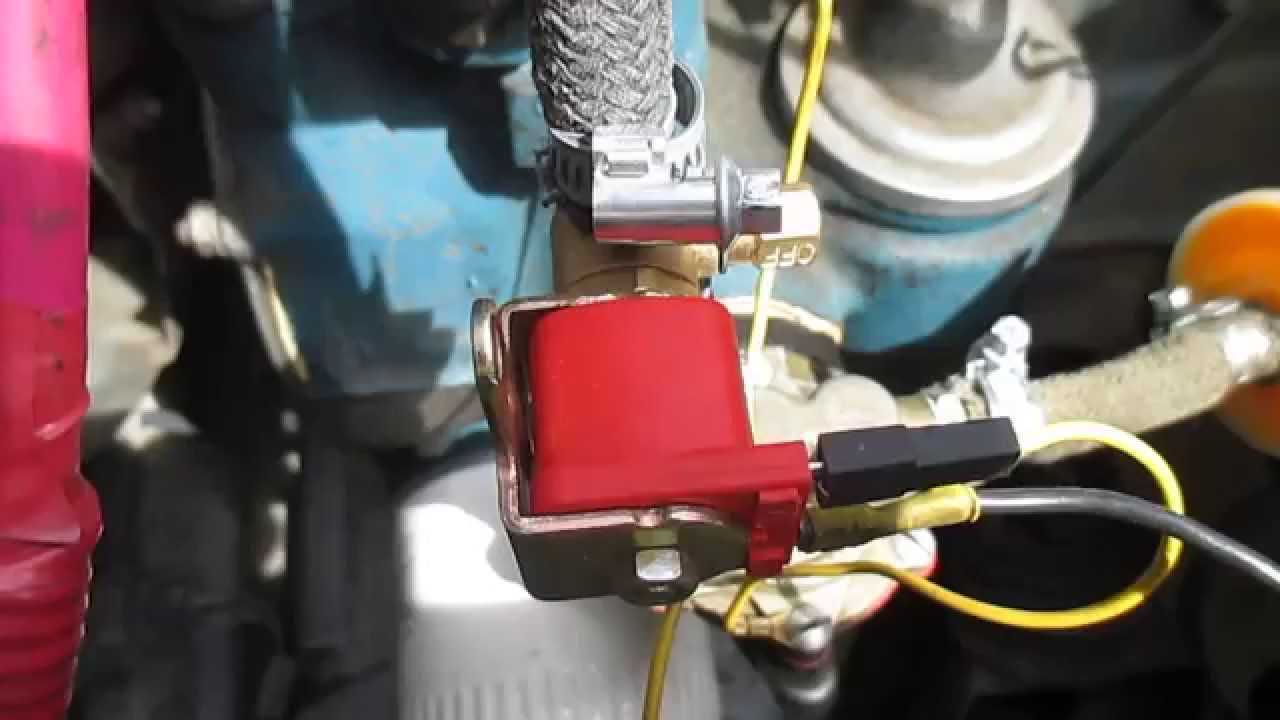

Выносной электроклапан ГБО, как правило, монтируют в подкапотном пространстве автомобиля, либо ставят непосредственно на газовый редуктор через переходник. Встраиваемый, расположен в корпусе испарителя.

Встроенный и выносной электроклапаны

Иногда, для большей безопасности устанавливают сразу два клапана, после мультиклапана (в расходной магистрали до испарителя) и на редукторе.

Подключение происходит при помощи проводки газового оборудования, согласно схеме, которая прилагается в комплекте ГБО. При установке 2-го поколения жгут прокладывается от кнопки управления к соленоиду. В ходе установки 4-го поколения, кабель идёт от блока управления ГБО к клапану. Разницы, куда подключать клеммы на катушке, нет.

Устройство клапана газовой аппаратуры

В типовом варианте электромагнитный клапан ГБО состоит из:

• сердечника, оснащённого прокладкой;
• пружины возврата клапана в обратное положение;
• непосредственно клапана, также имеющего прокладку;
• медной катушки;
• источника магнитного поля;
• прокладок и уплотнителей;
• фильтрующего элемента;
• корпуса.

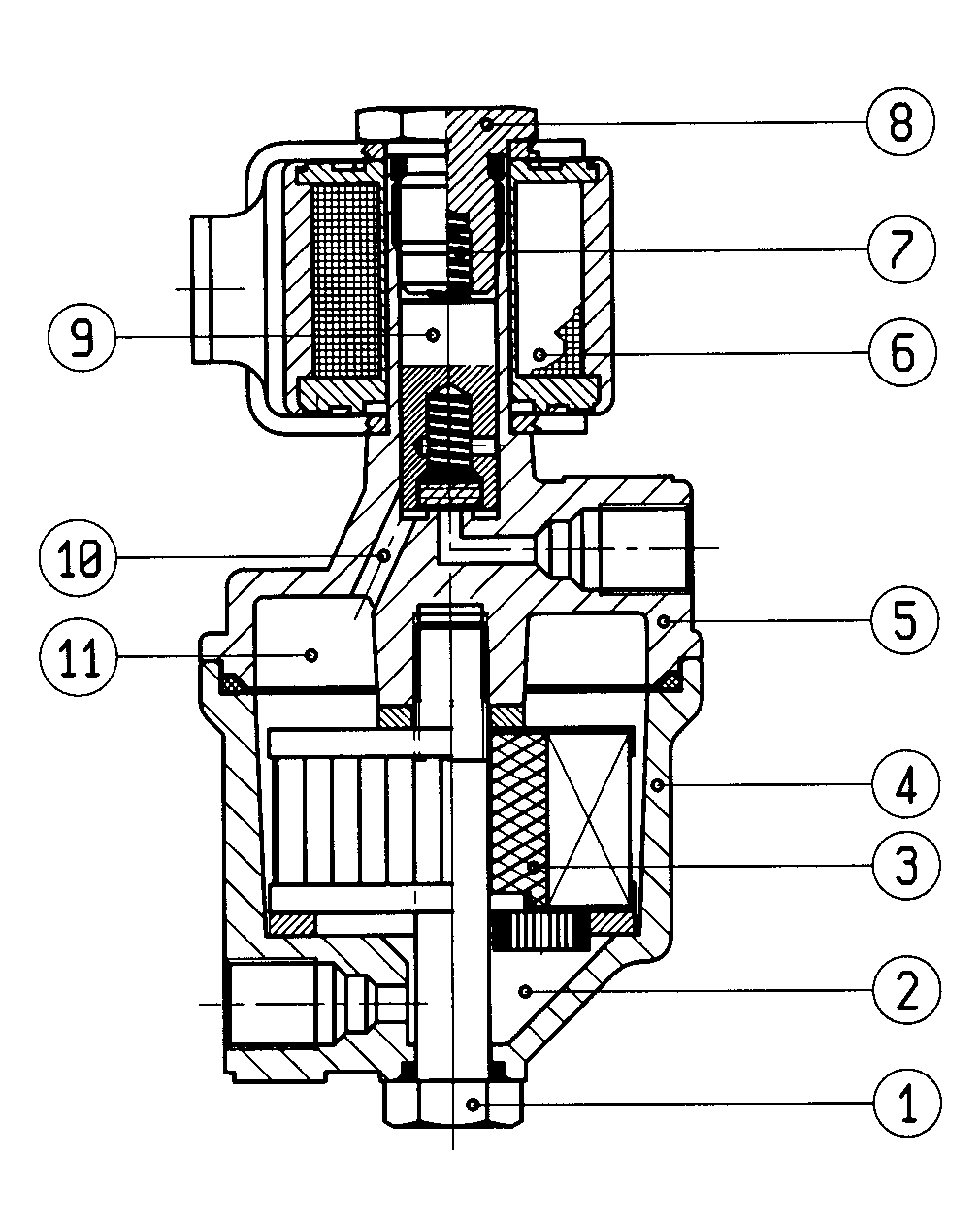

Более детально конструкция газового клапана рассмотрена на представленном ниже изображении. Отметим, что в зависимости от фирмы-производителя узла ГБО его устройство и конструкция могут слегка отличаться от рассмотренных в сегодняшней статье, но незначительно. Так, к примеру, некоторые мультиклапаны дополнительно оснащаются скоростным клапаном, который необходим для организации питания мотора при обрыве основной топливной сети.

В шаблонном варианте газовый клапан располагается перед редуктором-распылителем, зачастую прям в его корпусе. По сути, подобный элемент ГБО является прообразом клапанов бензина, используемых в карбюраторных и инжекторных системах. Конечно, газовое оборудование – в корне иной способ подпитки мотора, но всё-таки некоторые сходства с бензиновыми типами питания найти можно. Например, клапана обеих систем обеспечения являются переключателями режимов работы мотора. То есть, если посредством переключения специального тумблера автомобилист включает газовое оборудование в качестве основного питания мотора, то бензиновая система отключается специальным клапаном, и наоборот.

Ремонт электромагнитного клапана ГБО своими руками

Для ремонта электроклапана необходимо предварительно запастись ремкомплектом и набором инструмента.

Однако в некоторых случаях помогает обычная прочистка/промывка якоря соленоида.

Итак, чтобы выполнить ремонт газового клапана, первым делом надо закрутить вентиль мультиклапана для перекрытия подачи топлива из баллона. Затем спустить остатки газа из расходной магистрали, снять узел.

Далее удерживая (в тисках) механизм, демонтировать:

• крышку фильтрующего элемента и вынуть сам элемент;
• катушку;
• гильзу соленоида с сердечником.

После прочистки всех деталей, нужно выполнить их дефектовку и при необходимости заменить

Важно, если в системе используются медные магистрали, частицы окиси таких трубок чаще всего являются причиной залипания якоря соленоида

Также не стоит забывать о периодичности замены фильтрующего элемента. Рекомендуется менять фильтр один раз за 7-10 тысяч км. пробега.

Желательно проверить сопротивление катушки с помощью мультиметра и сверить параметры с указанными на ее корпусе (норма около 9-13 Ом). К тому же резиновые уплотнители и седло клапана имеют свой ресурс.

Неисправности. Что следует знать?

Нельзя не отметить, что часто возникают и такие ситуации, когда устройство заправочного клапана ГБО выходит из строя, и причины могут быть самые разные. Например, если вы заметили, что он не срабатывает так, как должен, а, возможно, не откликается вовсе, то следует изучить все причины происходящего. Вот они:

1. Все чаще и чаще приходится сталкиваться с такой проблемой, как скопление посторонних элементов – это наиболее распространенная причина. Все это происходит из-за того, что на поверхности сердечника начинает скапливаться мусор, и это и приводит к тому, что клапан ГБО перестает работать должным образом.
2. Нужно обязательно учитывать: при долговременном использовании клапана на нем начинает появляться осадок. Это и приводит к тому, что изделие перестает работать корректным образом. Таким образом, клапан бензиновый электромагнитный ГБО требует того, чтобы все пункты инструкции по эксплуатации четко соблюдались, и в момент возникновения проблем сразу же разрешались.
3. Часто возникают и такие ситуации, когда изделие является исправным, оно функционирует и работает без перебоев, но при этом сама система не работает. Таким образом, не получается осуществить переход с газа на бензин.

Если вы столкнулись с такой проблемой, то нужно внимательно проверить питание катушки изделия, возможно, имеется плохой контакт проводов питания или же произошло окисление контактов.

Результаты

На холостых мотор больше не глохнет, расход газа нормализовался, «на холодную» двигатель работает так же, как и при прогретом ДВС. Проще говоря, все пришло в норму, динамика, тяга, все как было раньше

Я доволен! Спасибо за внимание, до новых встреч на ГБОшнике

Источники

• https://GboTeh.ru/vse-o-gbo/forsunki-gbo.html
• https://GazBlog.ru/gbo/oborudovanie/gazovye-forsunki-4-pokoleniya
• https://gbomotor.ru/komplektuyuschie/vybor-forsunok-gbo
• https://gbo4auto.ru/komplektaciya-gbo/gazovye-forsunki-gbo.html
• https://nashdom.life/mashina/chistka-gazovyx-forsunok-svoimi-rukami
• https://GazBlog.ru/gbo/oborudovanie/gazovye-forsunki
• https://gbo4auto.ru/raznoe/remont-gazovyx-forsunok-valtek.html
• https://gbo4auto.ru/raznoe/regulirovka-gazovyx-shtokovyx-forsunok-valtek.html
• https://gboshnik.ru/chistka-i-regulirovka-gazovyih-forsunok-gbo-valtek-promyivka-gazovyih-forsunok-svoimi-rukami/

Post Views:
9 946

Электромагнитный клапан ГБО: все что нужно знать

Газобаллонное оборудование для автомобиля, сокращенно — ГБО — новейшее, доступное и эффективное средство экономии топлива авто, увеличения ресурса двигателя и снижения объема выброса вредных веществ в окружающую атмосферу — все в одном флаконе. С каждым годом неблагоприятная обстановка на рынке цен нефти и общее ухудшение качества бензина вызывают устойчивое желание автовладельцев переходить на более экономичные и безвредные для мотора принципы работы. Возможность заправлять сжиженным пропаном и нефтяным газом (метаном) известна с середины XIX века, она появилась одновременно с бензиновыми и дизельными двигателями внутреннего сгорания и развивалась параллельно. Но только с конца 70-х годов XX века, газовое оборудование стало по-настоящему востребовано, и появилась развитая инфраструктура заправок и станций технического обслуживания автомобилей.

ГБО 3-е поколение

Двигатель не развивает полной мощности

— Засорен фильтр газа; — Засорены газовые магистрали; — Неисправен редуктор; — Неисправен шаговый регулятор подачи газа; — Не исправен лямбда зонд; — Нарушена регулировка системы (устраняется программно).

Провал» при резком открытии дроссельной заслонки

— Неисправен датчик положения дроссельной заслонки; — Нарушена регулировка системы; — Не корректно подобран смеситель.

Двигатель не переходит на питание газом после достижения температуры «перехода», обозначенной программно.

— Неисправен датчик температуры редуктора; — Нет сигнала оборотов двигателя (тахометра).

Хлопки» во впускной коллектор при резком открытии дроссельной заслонки

— Обеднение смеси вследствие не правильной регулировки системы; — Обеднение смеси вследствие не корректной работы шагового регулятора подачи газа; — «Подсос воздуха» в двигатель вследствие не герметичности впускного тракта; — Не исправна система зажигания; — Не исправен газораспределительный механизм двигателя; — Нарушена регулировка тепловых зазоров клапанов ГРМ.

Повышенный расход газа

— Засорен воздушный фильтр; — Неисправна система зажигания; — Нарушена регулировка редуктора; — Понижена компрессия в двигателе; — Не исправен редуктор; — Плохой обогрев редуктора охлаждающей жидкостью; — Не исправен шаговый регулятор подачи газа; — Не исправен лямбда зонд. — Нарушена регулировка системы лямбда – контроля.
