Что такое aux в автомагнитоле: как пользоваться кабелем, bluetooth адаптером и переходниками aux-usb

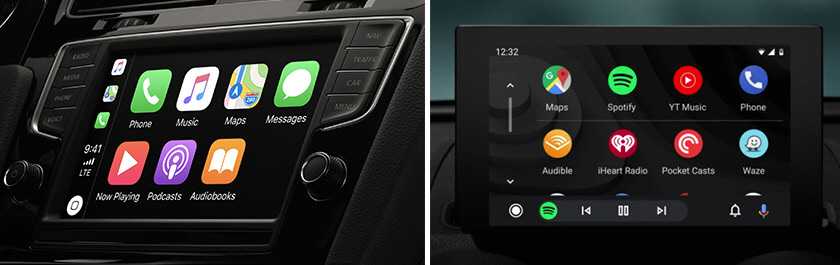

Apple CarPlay и Android Auto

Ну это лучшее решение на сегодняшний день. Если в вашем автомобиле есть есть поддержка Apple CarPlay и Android Auto, то вы не просто можете слушать музыку со своего Айфона, или смартфона на Android, а выводить на экран головного устройства необходимые приложения: карты, подкасты, аудиокниги, мессенджеры, календарь, телефон. Так же можно использовать голосовой поиск.

Поддержка Apple CarPlay и Android Auto должна быть со стороны штатного головного устройства, или автомагнитолы. Некоторые популярные производители, такие как Gazer, Pioneer, ALPINE, Kenwood, SONY, JVC уже выпустили магнитолы с поддержкой этих функций.

Что касается автомобилей (штатных устройств), то поддержка Apple CarPlay и Android Auto начала появляться в автомобилях с 2016 года. Но все зависит от марки, модели, комплектации. На данный момент эту функцию поддерживают уже более 500 моделей автомобилей. Много моделей от Audi, BMW, Ford, Honda, Hyundai, Chevrolet, Citroen, Mazda, Mitsubishi, Nissan, Subaru, Skoda, Toyota и другие. Странно, что в этом списке нет Мерседеса.

Полный список поддерживаемых автомобилей указан на сайте https://www.android.com/auto/ и https://www.apple.com/ru/ios/carplay/. Там же можно более подробно ознакомитmся с данными функциями.

Поддержка со стороны iOS устройств: все iPhone начиная с iPhone 5.
Поддержка со стороны Android устройств: начиная с Android 5 и до Android 9 нужно установить приложение Android Auto с Google Play. В Android 10 функция Android Auto встроенная в систему.

Телефон к автомобилю подключается по кабелю. На некоторых устройствах есть возможность беспроводного подключения. Ну и насколько я понимаю, возможность беспроводного подключения зависит так же от самого автомобиля (комплектации). В любом случае, телефон все равно придется ставить на зарядку, так как эта функция будет сильно садить батарею. Разве что в автомобиле есть еще и беспроводная зарядка, тогда вообще можно обойтись без проводов.

Послесловие

Очень сложно в одной статье рассказать о всех возможных решениях, и всех нюансах. По той причине, что есть очень много разных штатных головных устройств и магнитол. Конечно же все они сильно отличаются своим функционалом и возможностями. Я показал в большинстве случаев универсальные решения, которые можно использовать практически со всеми устройствами, и слушать музыку с телефона в любой машине. Так же я рекомендую изучить информацию конкретно о своей магнитоле. Просто наберите ее модель в поиске и почитайте описание на сайтах, посмотрите технические характеристики, видео на Ютубе.

696776

Сергей

Полезное и интересное

Распространенные проблемы и их решение

Если через Аукс в машине включить музыку не получается, можно выяснить причину самостоятельно. Простые рекомендации для выявления и устранения неполадок:

При использовании кабеля AUX нужно проверить его, подключив телефон к компьютеру через шнур. Если все нормально, значит, причина — в разъеме на магнитоле. Чаще всего чистка решает проблему. Если и компьютер не видит подключенный смартфон, нужно купить другой провод.
Если устанавливается Блютуз донгл, нужно проверить, заряжен ли он. Могут быть проблемы с протоколом Bluetooth — когда он не совпадает, следует перепрошить смартфон.
Проверить телефон на вирусы. Если файлы заражены, то считывающее устройство магнитолы просто не будет принимать их.

Важно!

При покупке донгла желательно, чтобы консультант помог настроить его в машине. Если есть проблемы с сопряжением, не придется ехать и менять некачественный товар.

Старые магнитолы могут не читать музыку с накопителей, подсоединяемых через USB. Стоит учесть это, чтобы не оказалось, что купленный переходник бесполезен.

Выход AUX можно использовать в качестве порта для передачи Bluetooth сигнала либо переходника на USB для трансляции песен с флеш-накопителей. При необходимости можно напрямую подключить телефон или любой другой гаджет через провод с разъемом 3,5 мм. Переходник для AUX можно сделать и самостоятельно, если есть опыт работы с паяльником.

А вот на машине использовать это гнездо на передней панели что-то в голову никак не приходило, хотя отлично понимал, чо это стандартный аудиовход. У меня в магнитоле есть Караоке, которым никогда не пользовался и думал только о том, что в эту дырку надо втыкать только микрофон, а ведь действительно, из гнезда проигрывателя через наушники выходит маломощный аудиосигнал, и на микрофоне выходит тоже маломощный аудиосигнал. Получается, что вместо микрофона можно спокойно использовать какой-нибудь аудиопроигрыватель.

Таким макаром можно даже советский катушечный магнитофон подключить, нужно только перепаять один джек и заменить его на стандартный советский штепсельный разём ШР-3(для моно) или ШР-5(для стерео, для моно тоже подойдёт), такие как на старых магнитофонах. Если мне память не изменяет, то средний контакт в этом разёме соответствует сигналу(на вашем рисунке он под номером 1); масса, это металлическое кольцо по кругу самого штекера(на рисунке под номером 2); а для стереосигнала там используется, кажется, любой из крайних контактов(на рисунке под номером 3). Будучи подростком такие шнуры делал для электрогитары.

Как подключить смартфон к автомагнитоле

Поскольку стандартных средств вывода линейных сигналов со смартфонов не предусмотрено, то для подключения остаётся использовать разъём выхода на внешние наушники. Он имеет такой же калибр 3.5 мм TRS, что и AUX вход на магнитоле или головном устройстве с усилителем.

Как включить AUX-вход

Во всех магнитолах есть меню коммутации источника сигнала. Последовательным нажатием соответствующей кнопки выбирается режим AUX, что означает дополнительный источник звукового сигнала, помимо тех, которые присутствуют в самом устройстве. Например, тюнер или привод компакт-диска.

После появления надписи «AUX» на дисплее магнитолы можно подавать сигнал на разъём, он будет усилен и выведен на динамики. Если выполнено прямое подключение кабелем от смартфона к магнитоле, то регулировать громкость, баланс и тембр можно как средствами источника, так и усилителя.

В этом особенность подключения не от линейного выхода, который в смартфоне отсутствует, а непосредственно с оконечного усилителя на наушники, где сигнал уже окончательно обработан. К сожалению, с внесением всех искажений и нестандартным для AUX уровнем.

Что-либо сгореть или сломаться тут не сможет, но разница в электрических характеристиках существенная. Сопротивление наушников гораздо ниже, чем у нагрузки линейного входа усилителя магнитолы, мощность выше требуемой, а напряжение непредсказуемо. Но в реальных подключениях всё достаточно приемлемо работает.

Подключение через Bluetooth адаптер

Можно не использовать оконечный усилитель смартфона и его разъём наушников, соединившись через промежуточный адаптер Bluetooth. Это беспроводной стандартизированный интерфейс связи, присутствующий в каждом смартфоне.

Поскольку аналогичного блока в старых магнитолах нет, то дополнительно устанавливается промежуточный адаптер. Он принимает сигналы Bluetooth от телефона и через собственный кабель передаёт их на AUX вход магнитолы.

Подобная схема удобней прямого подключения, снимает часть проблем с совместимостью, но требует покупки отдельного адаптера с кабелем.

Кабель

Кабель с разъёмом, подключаемый к AUX входу должен обладать рядом качеств, обеспечивающих передачу сигнала без дополнительных помех и наводок. К тому же он работает не в самых безопасных условиях с точки зрения возможных механических повреждений.

Поэтому покупать стоит наиболее качественные изделия, даже они стоят недорого ввиду простоты этого кабеля с двумя разъёмами. Но у них будет надёжная экранировка, высокая механическая прочность и малошумящее качественное покрытие рабочей зоны контактов разъёмов.

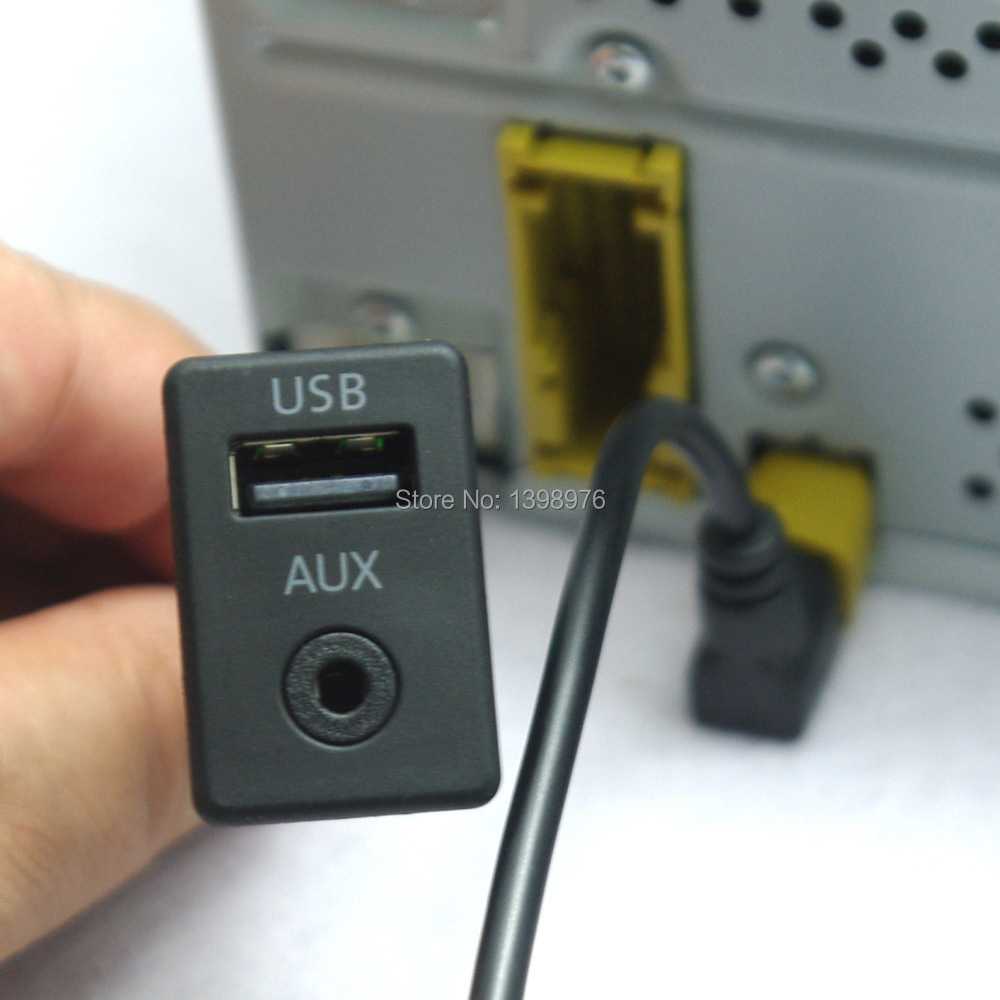

Переходник AUX USB

Часто отсутствие даже минимальных знаний в области электроники и цифровой техники порождает у пользователей идею приобрести кабель-переходник, где с одной стороны jack 3,5 мм, а с другой – розетка USB.

Непонятно из каких соображений они надеются, что установив с одной стороны этого изделия флешку, а другую подключив к магнитоле, они смогут проигрывать файлы mp3 прямо из флеш-памяти. С тем же успехом флешку можно было бы просто поднести к уху и внимательно прислушиваться.

Для воспроизведения цифровой кодированной музыки нужен аппаратный или программный декодер, то есть в простейшем случае – mp3-плейер. Вот к нему уже можно подсоединить с одной стороны флешку, а с другой – кабель с двумя стереоджеками.

А переходник AUX-USB тут абсолютно бесполезен, и продают его для этой цели даже не жулики (он стоит 50 рублей, нет смысла никого обманывать), а просто малограмотные торговцы. Такой кабель используется в других, причём очень редких случаях. Если присмотреться, там даже разъём другой.

Инструкция по подключению AUX

После того, как материнская плата магнитолы демонтирована, можно приступать к оборудованию ее AUX-выходом. На этом этапе автовладельцу понадобится паяльник, набор для пайки и небольшие знания радиоэлектроники.

На материнской плате необходимо найти точки с отметками RCH (правый канал) и LCH (левый канал). Эти точки являются каналами стерео выхода из проигрывателя на плату.
К точкам каналов нужно припаять провода от наушников, предварительно сняв с них изоляцию с помощью ножа. Зеленый припаять нужно припаять к левому каналу, красный — к правому. Общий провод нужно заземлить, припаяв к корпусу платы (или к точке GND). Так как провода тонкие, то понадобится маломощный паяльник с тонким жалом, а также паяльная лупа.
Припаянные провода нужно дополнительно изолировать термоусадочной трубкой.

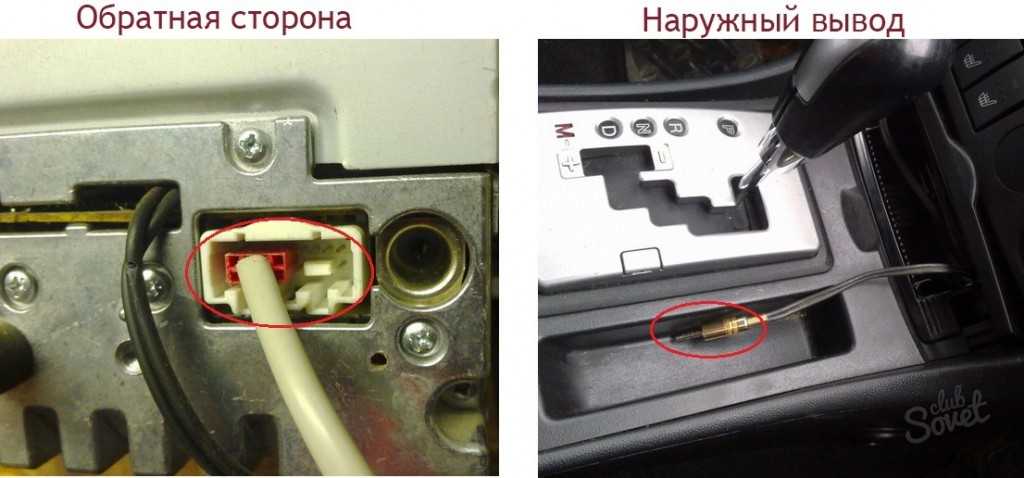

Затем нужно вывести припаянные провода из корпуса магнитолы на переднюю панель автомобиля. Для этого можно просверлить отверстие в боковой стенке магнитолы. Вывод проводов с уже подсоединенным штекером можно оборудовать в пепельнице.
После этого нужно собрать магнитолу в обратном порядке.

После оборудования магнитолы AUX-выходом необходимо проверить ее работоспособность. Сначала следует включить радио, чтобы проверить работу динамиков в штатном режиме, затем следует проверить проигрыватель кассет или CD-дисков.

Затем через AUX-выход следует подключить MP3 плеер или смартфон и выбрать любую композицию. На магнитоле нужно выбрать режим проигрывания «Кассета» или «CD-диск». При подключении AUX-выхода сигнал с проигрывателя должен заглушаться сигналом с внешнего устройства.

Оборудование магнитолы AUX-выходом — не единственный способ подключения смартфона или плеера к автомагнитоле. В качестве альтернативы можно использовать AUX-Bluetooth адаптер. Его плюсами являются отсутствие проводов в салоне и расширенные возможности по управлению магнитолой с помощью голосового управления или кнопок на самом устройстве. Минусом можно назвать стоимость адаптера и необходимость в его подзарядке.

Шаг 4: Проверка подключения

После завершения всех предыдущих шагов необходимо проверить корректность подключения аукс к магнитоле через тюльпаны. Для этого выполните следующие действия:

Включите вашу магнитолу и убедитесь, что звук работает нормально;
Подключите один конец аукс к устройству, с которым вы хотите использовать магнитолу (например, смартфон);
Подключите другой конец аукс к тюльпанам на задней панели магнитолы;
Установите магнитолу в режим «AUX» или «EXT» с помощью переключателя режимов;
Включите музыку на подключенном устройстве;
Убедитесь, что звук воспроизводится через динамики вашей магнитолы.

Если после всех этих действий звук играет идеально и не искажается, значит подключение было выполнено успешно. Если же звук не воспроизводится или искажается, возможно, вам потребуется проверить правильность подключения, а также убедиться, что все кабели и аукс в исправном состоянии.

Как включить блютуз на кобальт

Чтобы включить Bluetooth на автомобиле Chevrolet Cobalt, нужно открыть меню настроек, нажать кнопку «Config» и выбрать в списке опцию Bluetooth. Далее необходимо выбрать «Add device» и следовать инструкциям. Если вы хотите подключить свой телефон, выберите опцию «Phone Settings», затем «Bluetooth» и «Add device». Устройство должно появиться в списке обнаруженных Bluetooth-устройств, где вы сможете его выбрать и провести процедуру сопряжения. После того, как устройства будут связаны, вы сможете использовать функции Bluetooth на своем телефоне, например, звонить, принимать вызовы и использовать голосовое управление при помощи системы автомобиля.

Подключение с помощью тюльпанов

Для правильного подключения проводов к RCA разъёмам необходимо вытащить магнитолу из панели в автомобиле и найти на задней стенке блок линейных выходов. Обычно он маркируется как Line Out. Гнёзда под тюльпаны маркируются SUB, Front и Rear и предназначены для подключения усилителя, сабвуфера и разных акустических систем. Вероятность обнаружить на штатных магнитолах хотя бы две пары выходов под колокольчики не велика. И многим приходится расставаться со штатными моделями заменяя их на боле новые и продвинутые.

Но что делать если у автолюбителя нет средств для покупки более продвинутой модели с нужным количеством выходов или магнитола слишком дорога владельцу, и он не желает с ней расставаться? Что делать если RCA выходов не хватает? Допустим уже выполнено подключение к усилителю на одну пару динамиков, а желание подключить ещё и сабвуфер усиливается с каждым днём.

В этом случае есть два решения этой проблемы:

Вывести с помощью дополнительного оборудования ещё одну пару линейных выходов.
Воспользоваться так называемым «Y» разветвителем или адаптером.

С помощью последнего можно компенсировать недостаток линейных выходов на автомагнитоле.

Из выше написанного становится понятно, что подключить тюльпаны к магнитоле, для решения акустических задач в салоне любимого автомобиля, не очень сложная задача. Главное понимать какое значение имеет то или иное подключение

Оценивать важность и назначение подключаемого оборудования. И совсем даже не важно какая магнитола установлена в вашем автомобиле, старенький Пионер или современная система с четырёх ядерным процессором

В современном мире можно решить любую задачу по подключению акустических систем в автомобиле.

голоса

Рейтинг статьи

Подготовка тюльпанов для подключения

Тюльпаны – это многопроводные разъемы, используемые для подключения аудиоаппаратуры к магнитоле или усилителю. Подготовка тюльпанов состоит из нескольких шагов, чтобы обеспечить правильное подключение устройств и качественное воспроизведение звука.

Шаг 1: Проверьте, что все необходимые компоненты для подключения имеются. Вам понадобятся магнитола или усилитель, аудиоаппаратура и соответствующий набор тюльпанов.

Шаг 2: Отключите магнитолу или усилитель от источника питания, чтобы предотвратить возможные повреждения. Внимательно прочтите инструкцию по подключению, чтобы убедиться, что вы соблюдаете все рекомендации производителя.

Шаг 3: Подготовьте тюльпаны к подключению. Убедитесь, что все разъемы тюльпанов чистые и не повреждены. Если разъемы грязные или окислены, очистите их с помощью специального средства или изопропилового спирта.

Шаг 4: Разъедините тюльпаны на отдельные провода, чтобы обеспечить возможность правильного подключения. Обычно тюльпаны имеют разные цвета для легкого отличия правого и левого каналов. Пометьте провода для удобства их последующего подключения.

Шаг 5: Для улучшения качества звука рекомендуется изолировать провода тюльпанов, чтобы предотвратить возможные помехи. Используйте специальную термоусадочную трубку или изоленту для надежной изоляции проводов.

Шаг 6: Подключите тюльпаны к соответствующим разъемам на магнитоле или усилителе

Обратите внимание на правильное соответствие цветов проводов тюльпанов и разъемов. Убедитесь, что разъемы крепко закреплены, чтобы предотвратить возможное разъединение во время работы аудиоаппаратуры

Шаг 7: Подключите другой конец тюльпанов к аудиоаппаратуре. Убедитесь, что разъемы крепко фиксируются в разъемах аудиоаппаратуры.

После завершения всех шагов, вы можете включить магнитолу или усилитель и наслаждаться качественным звуком, воспроизводимым через подключенную аудиоаппаратуру.

Что такое Aux RCA-кабель?

Кабель Aux RCA — это тип аудио кабеля, используемый для передачи аналогового аудиосигнала между устройствами, оснащенными разъемами RCA. «AUX» означает аналоговый вход или аудиовход.

Разъемы RCA (или фоны) — это тип разъемов, который широко используется для подключения между аудио- и видеоустройствами, такими как телевизоры, DVD-плееры, аудиоусилители, компьютеры и многие другие устройства. Они обычно имеют два разъема — красный и белый, которые соответствуют правому и левому аудио каналам.

Кабель Aux RCA имеет на одном конце разъем 3,5 мм (или mini-jack), который может быть подключен к выходу на наушники или аудио выходу устройства, а на другом конце имеет два разъема RCA (обычно красный и белый). Таким образом, он позволяет подключить устройство с 3,5 мм выходом к устройству с разъемами RCA.

Кабель Aux RCA широко используется для подключения смартфонов, планшетов, компьютеров, портативных аудиоплееров или любых других устройств с 3,5 мм разъемом к аудиосистемам, домашним кинотеатрам или автомобильным аудиосистемам, которые имеют разъемы RCA.

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
Нет необходимости заменять встроенную магнитолу.
Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

Подведем итоги

Как видно, AUX (аукс, аух) в автомобиле является простым и удобным решением. Если возможности ГУ ограничены, USB отсутствует или вышел из строя, тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать проводное подключение можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками

Тонкости и нюансы, на что обратить внимание при подключении

Как настроить сабвуфер в автомобиле. Настройки усилителя: частота, фаза, Gain, сабсоник и т.д

На что обратить внимание при настройке саба, рекомендации

Как установить детское автокресло или автолюльку в автомобиле: выбор детского кресла, особенности крепления, место установки кресла. Советы и рекомендации.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Основное преимущество AUX-входа — универсальность, с его помощью можно подключать практически любое звуковое устройство. В некоторых случаях требуется специальный адаптер. То есть вы без проблем сможете подключить к магнитоле любой смартфон: iPhone или устройство на Android.

Полезные советы и выводы

Для лучшего качества звука при подключении кабеля и других устройств лучше использовать оригинальные комплектующие.
Перед настройкой магнитолы и любых других устройств, необходимо ознакомиться с инструкциями по эксплуатации компонентов.
Не стоит использовать слишком длинные кабели, так как это может привести к потере качества звука.
При работе с паяльником и электроникой, следует быть осторожным и использовать защитные средства для глаз, рук и дыхательных органов.

На этом мы закончили рассмотрение нескольких способов, как вывести AUX на магнитоле через тюльпаны. Надеемся, что наша статья поможет вам быстро и легко настроить AUX-вход на вашей магнитоле и насладиться любимой музыкой.
