Как правильно подключить вольтметр автозвук

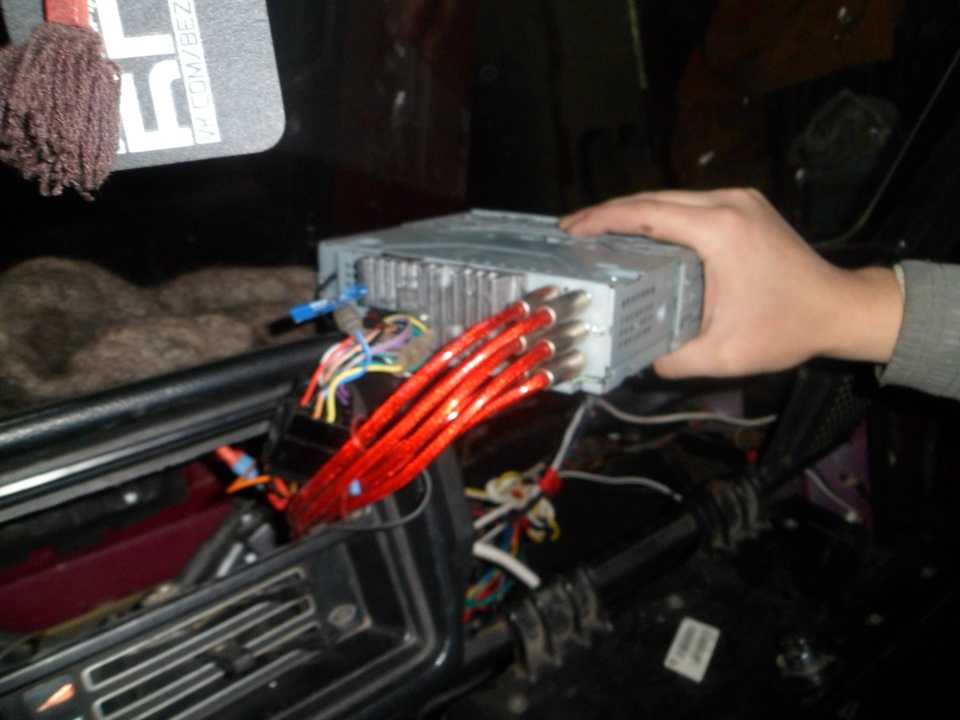

Вольтметр с тремя проводами: подключение к магнитоле в автомобиле

Подключение вольтметра с тремя проводами к магнитоле в автомобиле может позволить вам контролировать напряжение аккумулятора и другие показания электрической системы автомобиля в реальном времени. Оно позволяет вам быть в курсе состояния вашего автомобиля и своевременно отреагировать на возникающие проблемы.

Чтобы правильно подключить вольтметр с тремя проводами к магнитоле, выполните следующие шаги:

1. Подготовьте инструменты: вольтметр с тремя проводами, соединительные провода, разъемы для подключения проводов.
2. Определите необходимое место подключения: выберите место, где будет находиться ваш вольтметр. Оптимальным вариантом может быть место рядом с магнитолой, чтобы подключение было удобным.
3. Отключите батарею: перед началом подключения вольтметра необходимо отключить батарею автомобиля, чтобы избежать короткого замыкания.
4. Подключите вольтметр: подключите провода вольтметра к соединительным проводам и разъемам. Убедитесь, что соединения крепкие и надежные.
5. Проверьте подключение: после подключения вольтметра с тремя проводами к магнитоле, включите зажигание автомобиля и убедитесь, что вольтметр работает и отображает актуальные показания напряжения.

Всегда следуйте рекомендациям производителя и используйте только качественные комплектующие для подключения вольтметра к магнитоле в автомобиле. Если вы не уверены в своих навыках, лучше обратиться к профессионалу для правильного установления подключения.

Подключение вольтметра с тремя проводами к магнитоле может дать вам дополнительный контроль над электрической системой автомобиля и помочь избежать серьезных проблем в будущем.

Диагностика по показаниям вольтметра

Теперь переходим к самому интересному и полезному — что можно узнать из показаний автомобильного вольтметра.

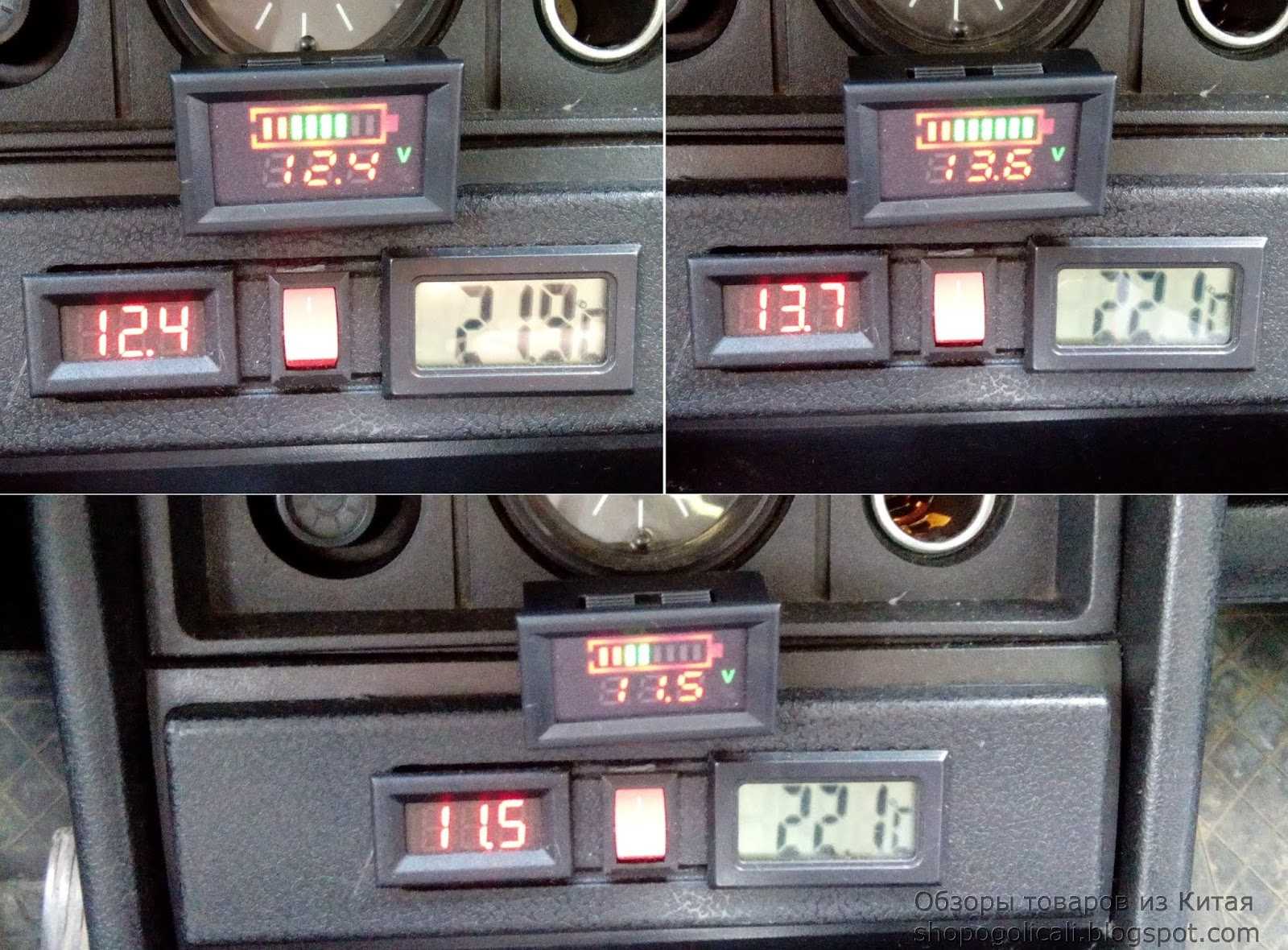

Степень заряженности аккумуляторной батареи

Красивые вольтметры, но неточные

Узнать, насколько процентов заряжена ваша АКБ, можно по напряжению, которое она выдаёт в отдохнувшем состоянии. Последнее означает, что до измерений батарея не заряжалась и не нагружалась в течение, как минимум, 8-12 часов. Это обязательное условие. Обычно степень заряженности АКБ по вольтметру оптимально оценивать утром, когда машина простояла без движения всю ночь.

Процент заряда АКБ по напряжению покоя можно оценить вот по такой табличке.

Напряжение покоя (В)

Напряжение заряда АКБ от генератора — недозаряд и перезаряд

Когда двигатель автомобиля работает, аккумуляторная батарея подзаряжается от генератора. Причём на борту должно присутствовать напряжение в районе 14,4-14,5 В.

Если автомобильный вольтметр показывает меньше, то напряжения для полноценного заряда аккумулятора не хватает. Он зарядится лишь частично, но до 100% не восстановится никогда. В таких случаях АКБ приходится регулярно ставить на подзарядку от стационарного зарядного устройства. Делать это надо обязательно, так как постоянная эксплуатация аккумулятора в недозаряженном состоянии гарантированно закончится сульфатацией.

Если же вольтметр показывает напряжение выше 14,5 В — аккумуляторная батарея будет перегреваться и кипеть. Если электролит в ней жидкий, то он его уровень будет постоянно заниженным. В случае с AGM и GEL технологиями допускается напряжение до 14,9 В, о чём обычно можно найти информацию на этикетке или в прилагаемой инструкции по эксплуатации.

О кипении АКБ на сайте Авто без СТО есть отдельный материал.

Просадки напряжения

Отлично видны по вольтметру, если он достаточно точный и шустрый. Практически любой прибор способен показать просадку напряжения при включении таких мощных потребителей, как фары головного света, печка, кондиционер. Стабильное напряжение в бортовой сети автомобиля должен поддерживать реле-регулятор на генераторе. Какие просадки допускаются, а какие являются симптомом неисправности — читайте в статье о низком бортовом напряжении на Авто без СТО.

Стартер и общее состояние АКБ

Когда работает стартер, наблюдается жёсткая просадка напряжения. Однако, если аккумулятор и стартер исправны, показания вольтметра не должны опускаться ниже 10 В. Если же вы видите падение до 9-6 В, то это означает одно из двух: либо стартер берёт много на себя; либо АКБ не держит нагрузку.

Проблемы со стартером подробно описаны в статье «Почему плохо крутит стартер» на Авто без СТО. Если есть подозрения, что АКБ не держит нагрузку, читайте материал «Как проверить аккумулятор нагрузочной вилкой».

Как подключить вольтметр в машине теперь должно быть понятно. Есть три способа, лишь один из которых по максимуму раскрывает функционал данного прибора на борту. Если у вас есть какие-либо вопросы, замечания или соображения по этой теме — пишите всё в комментарии ниже.

Приват Банк — 4149 4996 5042 0423

ЮMoney — 410 012 458 013 739

WebMoney — Z321475546931

QIWI — 80959400661

• Авто без СТО
• Электрооборудование
• Подключение вольтметра в машине

Популярные материалы

Вязаные аксессуары, маркеры для вязания

Лучший подарок ценителю ручной работы!

Приват Банк — 4149 4996 5042 0423

ЮMoney — 410 012 458 013 739

WebMoney — Z321475546931

QIWI — 80959400661

Топливный калькулятор

Километраж (км) Либо 100, если указан расход

Стоимость 1 л топлива (денег)

Стоимость 1 км пути (денег):

Стоимость полного бака (денег):

Стоимость предстоящей поездки (денег):

Топливо на предстоящую поездку (л):

Жизненный путь поршня (лирика + математика = нестыковка)

Выбор автомобильного вольтметра

Аналоговый стрелочный вольтметр в машину

Абы какой прибор не подойдёт. Аналоговые или стрелочные отпадают сразу. Они прикольно выглядят, но толку от них очень мало. Нужен цифровой вольтметр со следующими параметрами:

1. Диапазон измерений — до 30 В. Чем ближе эта цифра будет к измеряемому напряжению, тем точнее прибор. Например, вольтметры, которые могут измерять до 100 В, в диапазоне от 10 до 15 В менее точны, чем модели до 30 В.
2. Количество знаков после запятой — 2. Обязательно при напряжении выше 10 В. Хитрые китайцы часто фотографируют свои вольтметры при напряжении 5-7 вольт, и после запятой реально есть 2 знака. Но стоит только подать более 10 В, и один знак после запятой исчезает, так как для него уже нет места.
3. Скорость обновления показаний — до 25 миллисекунд. Быстрый вольтметр позволит проводить более обширную диагностику.
4. Отдельное питание. Дешёвые модели питаются от того же напряжения, которое измеряют. А оно скачет. Чтобы показания на дисплее не гуляли, вольтметру нужно обеспечить отдельное, стабилизированное питание.
5. Наличие калибровки. То ли китайские вольты отличаются от наших, то ли есть какие-то другие причины, но без калибровки практически невозможно найти два одинаково показывающих вольтметра.

Достойный вольтметр для автомобиля

Если выбранная вами модель не соответствует ни единому требованию из перечисленных, то делать расширенную диагностику не получится. Хотя кое-что и такие вольтметры в машине могут показать.

Установка и подключение в автомобиле стационарного вольтметра

При выборе вольтметра для автомобиля нужно было в первую очередь определиться с его размерами. В съемной панели для гнезд прикуривателей было прямоугольное отверстие, в которое удобно было установить вольтметр. Нужно было узнать возможность установки и его размеры, но отверстие было закрыто заглушкой.

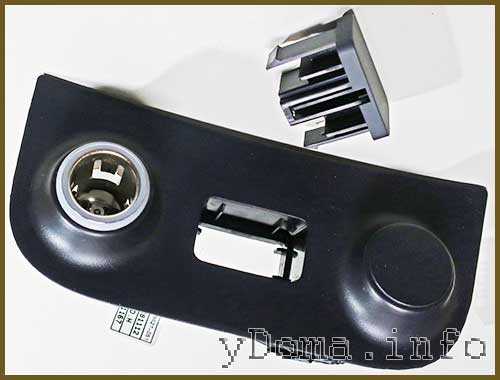

Аккуратно вытащить заглушку не получилось и пришлось извлекать всю панель. Оказалось, что защелки заглушки находились глубоко и отжать их не было возможности.

В результате удалось подобрать вольтметр, подходящий не только по геометрическим, но и по всем остальным техническим характеристикам. При размере прямоугольного отверстия 40× 22 мм размер корпуса вольтметра составил 21×38 мм, идеальное совпадение.

После получения вольтметр был установлен в панель автомобиля, подошел идеально с небольшими зазорами. Для надежного закрепления при установке вольтметра в панель по периметру его корпуса был нанесен силикон черного цвета.

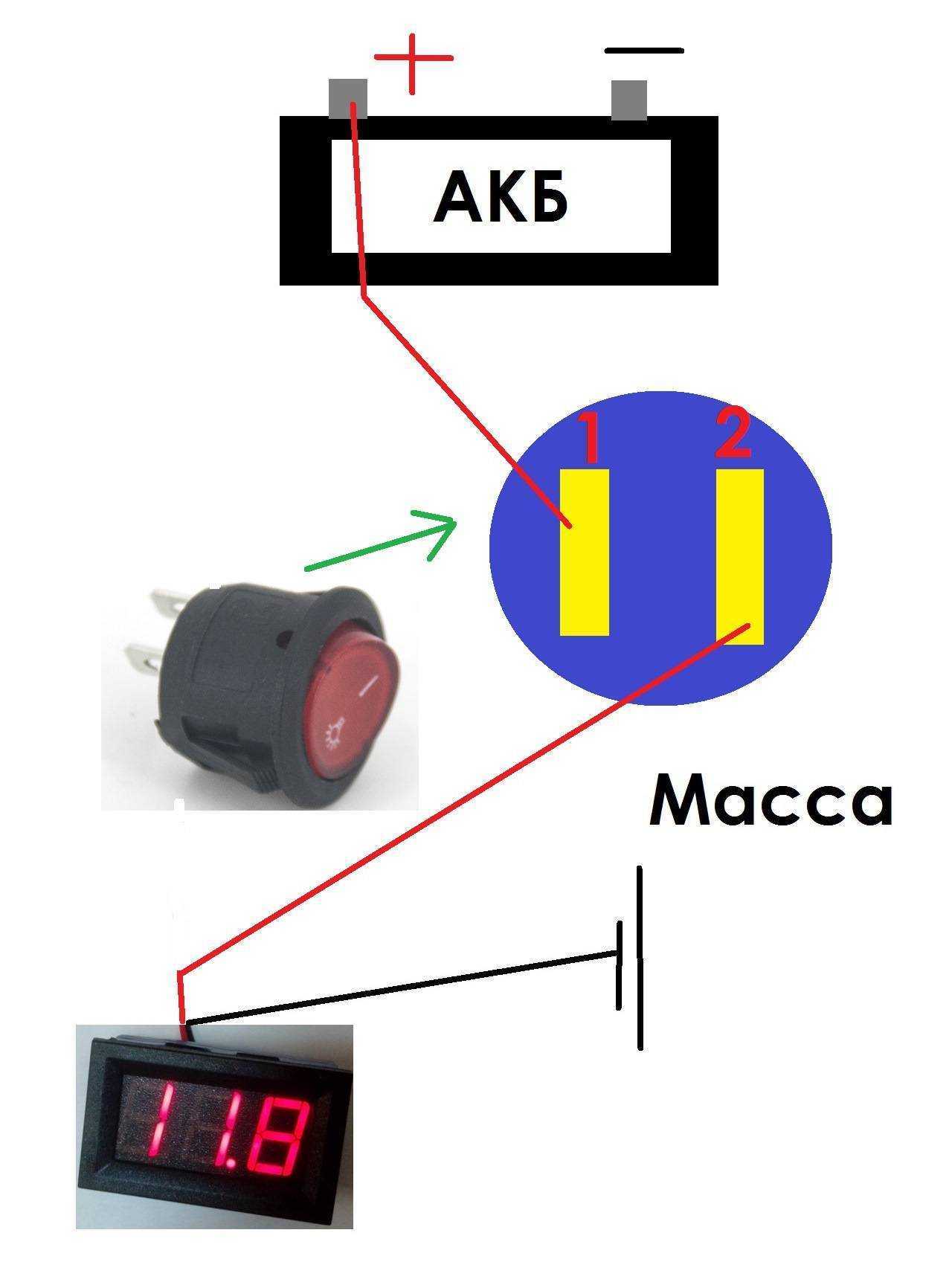

Так как от вольтметра шло три провода надо было разобраться на какие подавать питающее напряжение, а какой провод является измерительным. Обычно провод черного цвета является общим (минусом), а на красный подают положительный потенциал. Не гласное правило подтвердилось, индикатор вольтметра засветился нулями.

После соединения желтого провода с красным и подачи напряжения на них напряжения +12 В, на индикаторе высветилась величина подаваемого напряжения 12 В, как видно, с достаточно высокой точностью.

На плате вольтметра рядом с разъемом имелся подстрочный резистор, предназначенный для калибровки показаний. Так как под руками был высокоточной вольтметр была проведена дополнительная калибровка, хотя вольтметр и так показывал с достаточной точностью.

Для интереса измерял ток потребления вольтметром, он составил 9 мА, что незначимо. Для сравнения, самая маленькая лампочка накаливания в автомобиле потребляет ток около 500 мА, а одна фара – 5000 мА.

После монтажа в панель провода вольтметра были припаяны к проводам, подающим питающее напряжение на гнездо прикуривателя. Красный и желтый провода были припаяны к зеленому, идущему на центральный вывод прикуривателя (плюс), а черный к черному, идущий на его боковую клемму (минус).

После пайки оголенные места проводов были покрыты изоляционной лентой. На фотографии показан вид на снятую панель после установки вольтметра и дополнительного гнезда прикуривателя. Установка гнезда выполнялась одновременно с установкой вольтметра, этому посвящена отдельная статья.

На последнем шаге снятая ранее панель была возвращена в торпедо автомобиля. Внешний вид панели с установленным вольтметром и дополнительным гнездом прикуривателя вы видите на фотографии. Получилось отлично, теперь появилась возможность мимоходом постоянно контролировать работу генератора и состояние аккумулятора автомобиля, да и панель торпедо немного оживилась.

Какие изделия используют?

Некоторое время назад найти и установить такое устройство было большим делом. Автолюбители устанавливали на свои машины амперметры с грузовиков, а те водители, которые были на борту с радиоэлектроникой, сами выбирали измерительные приборы. Первым отечественным автомобилем, у которого вольтметр занял постоянное место на приборной панели, был ВАЗ 2105, чуть позже они появились и на других моделях.

Сегодня такой проблемы не существует, так как в торговых сетях большой выбор такой продукции. Возможна установка в щит электронных часов, которые одновременно с текущим временем показывают напряжение бортовой сети. Есть электронные спидометры, которые после нажатия нужной кнопки выполняют функции вольтметра. Такие устройства не доставляют владельцам особых проблем.

Уже сегодня в продаже есть амперметры и вольтметры для автомобилей, а индивидуальные драйверы самостоятельно регулируют устройства, используемые в электронных устройствах. Установка таких индикаторов представляет определенные трудности, так как для них необходимо подобрать шунты, откалибровать или изготовить новые весы. Поэтому мы не будем на этом останавливаться.

Как установить такие индикаторы? Допустим, вам удалось приобрести амперметр или вольтметр, предназначенный для использования в автомобилях, теперь мы рассмотрим процесс установки. Следует помнить об особенностях их подключения к электрическим цепям.

Амперметр подключается только последовательно между источником тока и пользователями, при этом необходимо соблюдать полярность подключения, больше от источника к большему устройству и т.д. Вольтметр следует подключать только параллельно источнику питания, также соблюдая полярность.

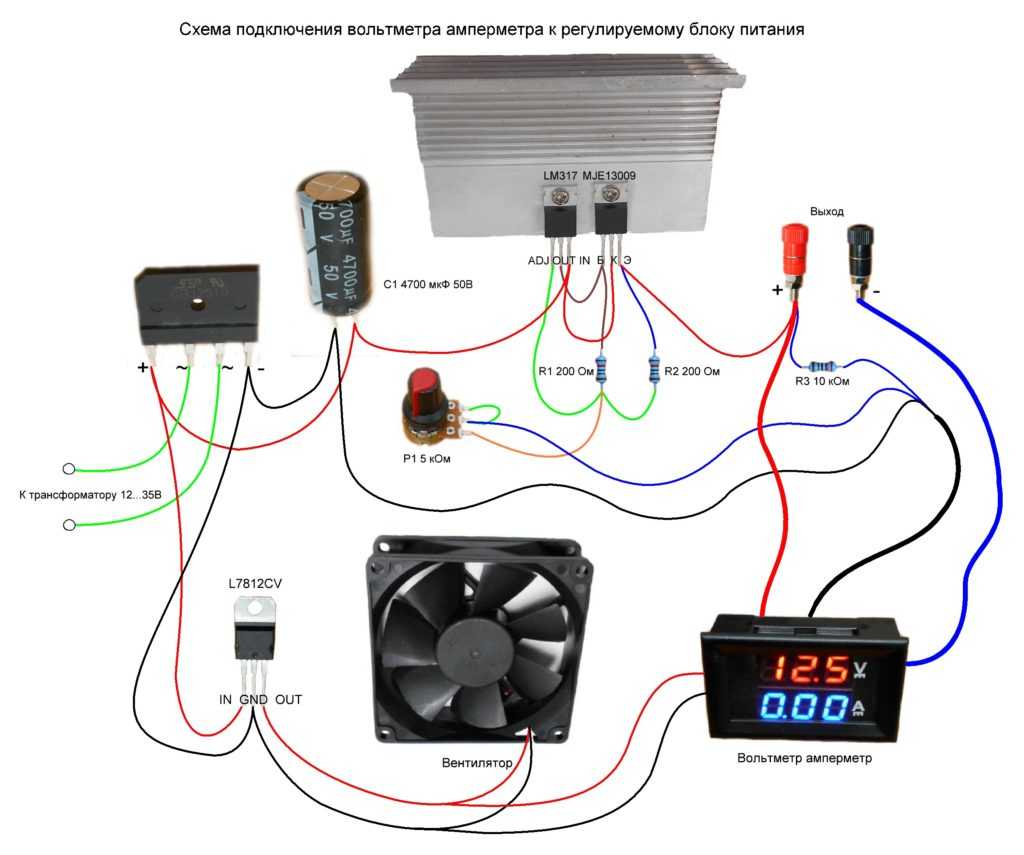

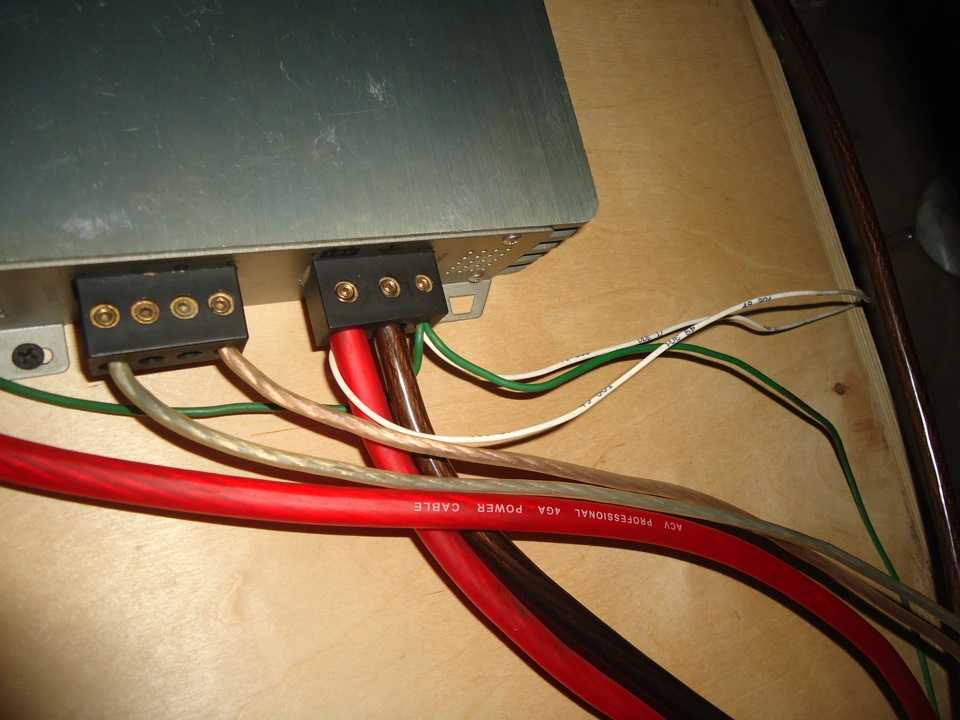

Подключение вольтметра к автомобильному усилителю: Инструкция

Шаг 3: Подключение вольтметра к клемме аккумулятора

Далее необходимо подключить вольтметр к клемме аккумулятора. Для этого нужно найти эту клемму, которая находится в большинстве случаев под капотом автомобиля.

Вы можете определить клемму аккумулятора по положительному знаку на корпусе. Если вы все же не можете найти клемму, обратитесь к инструкции вашего автомобиля.

Намертво закрепите провод вольтметра с помощью крепежей на клемме. Проверьте, чтобы провода, подключенные к клемме, были безупречно защищены на конце от облупления.

Будьте особенно осторожны при работе с проводами, не дайте им переключаться между клеммами, потому что это может привести к кратковременному замыканию системы и даже вызвать пожар.

Если все провода подключены правильно, вольтметр должен показать точное значение напряжения аккумулятора.

Часто задаваемые вопросы:

1. Зачем подключают вольтметр к автозвуку?

Подключение вольтметра к автозвуку выполняется для контроля и оценки работы электрооборудования автомобиля, а также для определения эффективности работы звуковой системы. Вольтметр позволяет измерять напряжение в электрической цепи и определять потенциальные проблемы, такие как перегрузка или недостаток питания.

2. Какой тип вольтметра следует использовать для подключения к автозвуку?

Для подключения к автозвуку рекомендуется использовать цифровой или аналоговый вольтметр со шкалой измерения напряжения от 0 до 20 вольт. Вольтметр должен иметь низкое внутреннее сопротивление, чтобы не искажать измеряемое значение. Также необходимо убедиться, что вольтметр обладает достаточной точностью для выполнения требуемых измерений.

3. Как правильно подключить вольтметр к автозвуку?

Для правильного подключения вольтметра к автозвуку необходимо выполнить следующие действия:

• Выбрать место для подключения вольтметра, обычно это выбранная точка на клемме аккумулятора или главной клемме предохранителя автомобиля.
• Отсоединить от выбранного места одну из проводок и подсоединить ее к вольтметру.
• Подсоединить отсоединенную проводку к вольтметру.
• Установить вольтметр в удобное место в салоне автомобиля.
• Завести двигатель и проверить показания вольтметра. Они должны быть в пределах нормы в зависимости от рабочих условий и нагрузки на звуковую систему.

4. Каким образом вольтметр поможет определить проблемы с автозвуком?

Подключение вольтметра к автозвуку позволяет определить проблемы, связанные с недостатком питания звуковой системы или неправильной работой электрооборудования автомобиля. Если показания вольтметра недостаточно стабильны или слишком низкие, это может указывать на проблему с зарядкой аккумулятора или неэффективную работу генератора. Также вольтметр может показать перегрузку электрической цепи, что может привести к возникновению помех, шума или снижению качества звука в автозвуке.

Польза вольтметра в автомобильном аудио

Основная польза вольтметра в автомобильном аудио заключается в том, что он позволяет отслеживать изменения в напряжении системы

Это особенно важно при использовании мощных усилителей и сабвуферов, которые могут потреблять большое количество энергии. Если напряжение становится низким, это может указывать на проблемы с аккумулятором или электрической системой автомобиля

Использование вольтметра помогает предотвратить повреждение аудиооборудования и других электронных компонентов автомобиля. Если напряжение становится слишком низким, усилители и другое оборудование могут перегружаться, что может привести к их поломке. Вольтметр позволяет оперативно заметить изменения в напряжении и принять соответствующие меры, чтобы предотвратить негативные последствия.

Другое преимущество использования вольтметра – возможность мониторинга состояния аккумулятора. Аккумулятор является главным источником питания автомобиля, и его состояние может непосредственно влиять на работу аудиооборудования. Если напряжение аккумулятора слишком низкое, это может свидетельствовать о проблемах с ним, например, о неполадках в зарядной системе.

Вольтметр также подходит для определения производительности генератора, который отвечает за заряд аккумулятора и питание всех электрических компонентов автомобиля. Если напряжение сильно отличается от нормального значения, это может указывать на неисправности в генераторе и потенциальные проблемы с электрической системой.

Кроме того, вольтметр может использоваться для настройки аудиосистемы автомобиля. Он позволяет контролировать уровень напряжения при различных частотах и громкостях

Это особенно важно при настройке фильтров и эквалайзеров, чтобы достичь желаемого звукового качества и защитить аудиосистему от перегрузок

В целом, вольтметр является полезным инструментом для контроля состояния электрической системы автомобиля и обеспечения безопасной и эффективной работы автомобильной аудиосистемы. При установке вольтметра в автомобиль следует обратиться к специалисту или ознакомиться с инструкцией, чтобы установить его правильно и получить наибольшую пользу от его использования.

Методы монтажа вольтметра

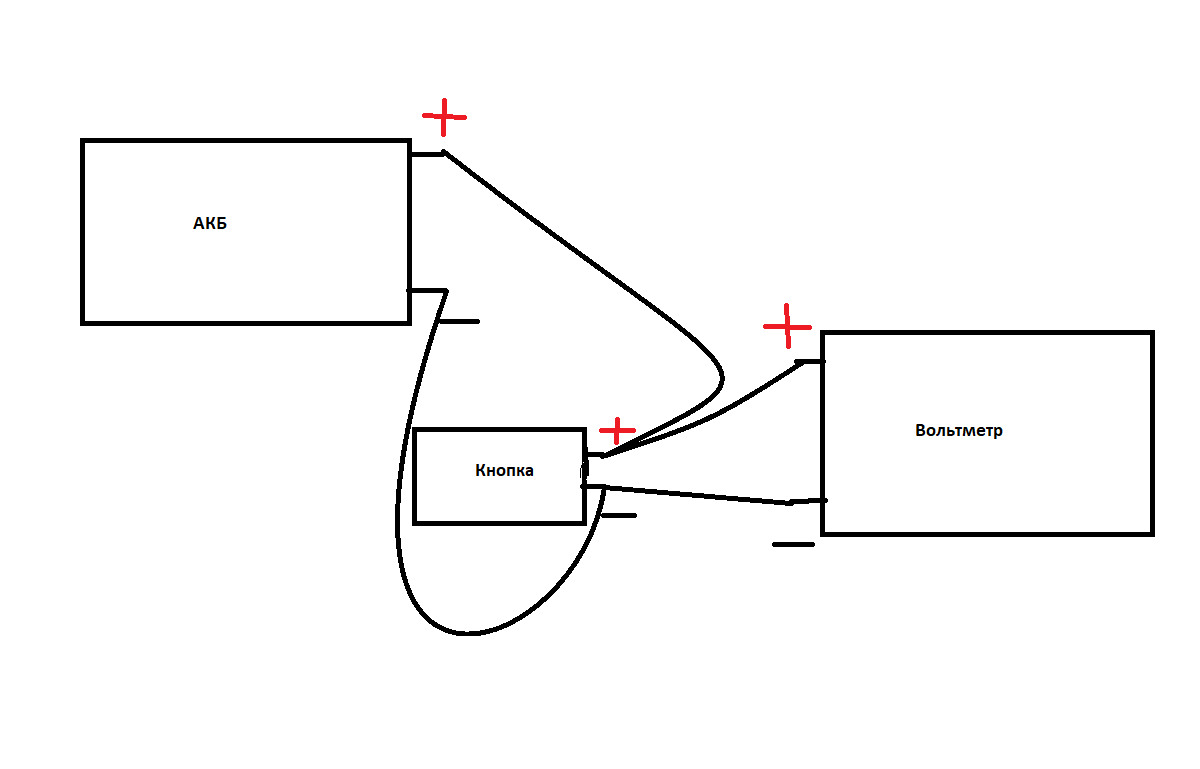

Подключение вольтметра в машине автозвук может быть выполнено различными способами, в зависимости от предпочтений и навыков автовладельца. Ниже приведены несколько методов монтажа вольтметра:

1. Подключение к прикуривателю или USB-порту. Этот метод является самым простым и быстрым. Для этого необходимо приобрести вольтметр, который может быть подключен к прикуривателю или USB-порту. Данный вольтметр часто имеет готовый кабель с разъемами для подключения к соответствующим портам. Просто вставьте вольтметр в прикуриватель или USB-порт и следуйте инструкциям по установке, указанным в руководстве пользователя.

2. Подключение через предохранительный блок. Этот метод требует некоторых навыков в автомобильной электротехнике. Для этого необходимо определить, какой предохранитель отвечает за подачу питания на приборную панель автомобиля. Затем нужно найти идентичный предохранитель на предохранительной панели и удалить его. После этого необходимо вставить провод с предохранителем из вольтметра на место удаленного предохранителя. Получившуюся конструкцию нужно подключить к нужному питанию в электроцепи приборной панели. В результате вольтметр будет работать от электроцепи приборной панели.

3. Подключение непосредственно к автомобильной батарее. Этот метод является самым надежным, но требует больше усилий и навыков. Для этого необходимо проделать следующие шаги:

   • Отключите отрицательный клеммный зажим с автомобильной батареи.
   • Найдите подходящий разъем для подключения вольтметра. Это может быть гнездо подключения для аксессуаров или другой доступный разъем.
   • Используя провод с предохранителем из вольтметра, подключите один его конец к положительному клеммному зажиму автомобильной батареи, а другой конец — к разъему для вольтметра.
   • При необходимости, прокладывайте провод с предохранителем через внутренние панели автомобиля, чтобы сохранить аккуратный внешний вид.
   • После установки вольтметра подключите отрицательный клеммный зажим обратно к автомобильной батарее.

Выбор метода монтажа вольтметра зависит от предпочтений владельца автомобиля и его навыков в работе с автомобильной электротехникой. В любом случае, перед началом монтажа следует ознакомиться с руководством пользователя вольтметра и инструкциями по монтажу, для безопасности и правильного подключения.

Закрепление вольтметра в автомобиле

Правильное закрепление вольтметра в автомобиле очень важно для обеспечения надежной и безопасной работы прибора. При правильном закреплении вольтметра вы сможете мониторить напряжение в своем автомобиле и быть в курсе состояния аккумулятора и электрической системы

Перед установкой вольтметра в автомобиль, вам необходимо найти подходящее место для его размещения. Лучшим местом для закрепления вольтметра является панель приборов или панель управления автомобилем, где он будет удобно виден водителю

Также важно выбрать такое место, чтобы вольтметр не мешал водителю и не блокировал обзор на дорогу

После выбора места для установки вольтметра, следует приступить к закреплению. Наиболее распространенным способом закрепления является использование специальных скоб или клеевых лент. Если вы выбрали панель приборов, то обычно существует набор отверстий, предназначенных для установки различных дополнительных приборов. В этом случае нужно отметить места прокладки отверстий и просверлить их. Затем, вольтметр крепится с помощью скобы или крепежных винтов.

Важным шагом в процессе закрепления вольтметра является правильное подключение его к электрической системе автомобиля. Вольтметр обычно имеет три провода: позитивный, негативный и провод для подключения к источнику питания (часто к клемме аккумулятора). Негативный провод следует подключить к металлической обшивке автомобиля или к негативу аккумулятора.

Позитивный провод вольтметра должен быть подключен к источнику питания, который работает только при включении зажигания. Обычно это провод подсветки панели приборов. Убедитесь, что ваш автомобиль имеет такую возможность подключения. В случае отсутствия такого провода, можно обратиться к специалистам электрика для изготовления отдельного провода подсветки.

После правильного закрепления и подключения вольтметра, убедитесь в том, что он работает корректно. Запустите автомобиль и проверьте отображение напряжения на дисплее вольтметра при различных условиях работы двигателя. Если вы заметите какие-либо проблемы с отображением или работой прибора, рекомендуется обратиться к профессионалам для диагностики и исправления возможных неисправностей.

Всегда помните, что вольтметр – это важный инструмент для контроля напряжения в автомобиле. Правильное закрепление и подключение вольтметра обеспечат надежную работу и помогут вам более эффективно использовать и поддерживать электрическую систему вашего автомобиля.

Принцип работы вольтметра в машине

Вольтметр в машине предназначен для измерения напряжения автомобильной электросистемы. Он подключается к аккумулятору или другому источнику напряжения и позволяет водителю контролировать заряд аккумулятора и работу электрических устройств автомобиля.

Принцип работы вольтметра основан на использовании подразделения электрической энергии. Вольтметр обычно имеет шкалу, на которой отмечены значения напряжения в вольтах. Эталонное значение напряжения, называемое нулевым показанием, обычно соответствует нормальному заряду аккумулятора автомобиля.

Вольтметр подключается к автомобильной электросистеме с помощью трех проводов: провода питания (+), провода заземления (-) и провода сигнала. Провод питания подключается к аккумулятору, провод заземления — к металлической части автомобиля, а провод сигнала — к проводу, который передает информацию о напряжении в системе.

Когда вольтметр подключен, он анализирует разницу потенциалов между проводом питания и проводом заземления. Измеряя эту разницу, вольтметр определяет текущее значение напряжения и отображает его на шкале или дисплее в виде числового значения.

Вольтметр в машине позволяет водителю быть в курсе состояния электросистемы автомобиля и своевременно принять меры по замене аккумулятора или ремонту электрических устройств.

Как подключить вольтметр к автомобильному усилителю?

Подключение вольтметра к автомобильному усилителю — важный шаг при установке звуковой системы. Это поможет отслеживать изменения в напряжении на усилителе и предупреждать о возможных проблемах. В этой статье мы рассмотрим пошаговую инструкцию по подключению вольтметра к автомобильному усилителю.

Шаг 1: Определите место установки вольтметра. Вольтметр можно установить на передней панели или на крышке усилителя. При установке на передней панели потребуется отверстие под вольтметр.

Шаг 2: Определите место установки датчика. Датчик необходимо установить на том же проводе, на котором находится постоянное напряжение. Для этого необходимо найти провод, который питает усилитель и отключить его от аккумулятора.

Шаг 3: Установка датчика. Откройте провод, который питает усилитель и установите датчик на него. Затем, закройте провод, используя зажимы или набивку.

Шаг 4: Установка вольметра. Установите вольтметр на то место, которое вы выбрали. После этого, подключите датчик к соответствующе контакту вольтметра. Контакты для подключения могут быть разными, поэтому обратитесь к инструкции по установке вольтметра.

Шаг 5: Подключение вольтметра. После установки вольтметра и датчика, подключите вольтметр к аккумулятору автомобиля. Для этого используйте провод, который поставляется с вольтметром.

При подключении вольтметра к автомобильному усилителю необходимо соблюдать особые меры безопасности. Для этого, перед установкой вольтметра необходимо отключить аккумулятор и следить за тем, чтобы все соединения были надежно захвачены.
