2 Электрическая часть – проведение диагностики

Неисправность дворников чаще кроется в электрической части. Перед ремонтом следует продиагностировать электрооборудование и обнаружить неисправность. Схема показывает электрическую часть стеклоочистителя ВАЗ 2107.

Если дворники не работают ни в одном режиме, проводим проверку предохранителя – второй слева 10 А. Он общий с омывателем стекла, если вода не разбрызгивается на стекло – перегорел или окислился. Проводим зачистку контактов или замену предохранителя. Не забываем включить зажигание и поставить выключатель в режим «включено». Проверяем разъем питания электродвигателя. Проверить целостность цепи поможет вольтметр.

Если на разъеме нет питания, в исправности проводки и предохранителя убедились, проверьте реле с переключателем. Проверяем напряжение на входе в реле. Если питание есть, виновато реле, требуется замена. Не обязательно иметь вольтметр, можно воспользоваться контрольной лампочкой или посмотреть на амперметр: стрелка отклоняется, значит, питание есть. При его отсутствии причина кроется в переключателе. Снимаем пластмассовый кожух, открывается доступ к переключателю. Включаем его, измеряем напряжение на клеммах. Если оно отсутствует, требуется замена выключателя. Производится она так:

• отсоединяем «плюс» аккумулятора;
• снимаем с руля накладку сигнала;
• отворачиваем гайку и снимаем руль;
• отворачиваем фиксаторы и снимаем переключатель;
• устанавливаем новый.

Размеры дворников Lada 2107, рекомендованные размеры щеток стеклоочистителей

Автомобиль не выпускается более пяти лет. Но приобрести дворники любого типа не составит труда. Причем универсальность крепления, распространенная длина позволяют избежать проблем при выборе, установке. Размер одинаковый со стороны водителя и пассажира.

Заводские размеры дворников на ВАЗ 2107:

Изначально производитель комплектует ВАЗ 2107 каркасными щетками стеклоочистителей.

Основной тип крепления дворников — крючок (Hook).

Габариты дворников для седана:

• Со стороны водителя: 330 мм (13″).
• Со стороны пассажира: 330 мм (13″).

Важно: в случае замены на данную модель ВАЗ допускается устанавливать очистители, размер которых немного больше штатных — 14 или 15 (дюймов), однако это может негативно сказаться на их работе. На ВАЗ 2107 можно ставить дворники всех типов — каркасные, бескаркасные, зимние и гибридные

На ВАЗ 2107 можно ставить дворники всех типов — каркасные, бескаркасные, зимние и гибридные.

Устройство и ремонт дворников на ВАЗ 2107

Принципиальная схема очистителя стекла на ВАЗ 2107

1. предохранитель;
2. электродвигатель очистителя;
3. двигатель омывателя лобового стекла;
4. блок реле и предохранителей;
5. выключатель омывателя (подача воды на стекло);
6. трехрычажный переключатель скорости очистки;
7. реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
8. замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет

При смене предохранителя обращайте внимание на размер и цвет

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./
с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:
после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:
затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…
и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:
теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь

Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!
остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

• Рено каптур как настроить навигатор



• Замена антенны чери амулет



• До какого года выпускали волгу 3102



• Заказ авто у дилера шкода советы



• Замена сальника полуоси ваз 2101

Моторчик стеклоочистителя, неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Стеклоочистители – незаменимый атрибут любого автомобиля.

Какой бы ни была машина – дешевой или дорогой, отечественного производства или иномаркой, легковой или грузовой в ней должны быть предусмотрены дворники.

Главное, чтобы они были исправны и готовы к работе. При этом основной элемент, который отвечает за двигательную функцию – моторчик стеклоочистителя.

Неисправности моторчика и способы устранения

Давайте рассмотрим, как действовать, если не работает моторчик

стеклоочистителя, и чем могут быть вызваны такие проблемы. Есть несколько вариантов:

Электродвигатель не работает, биметаллический предохранитель бездействует, а вставка плавкая, отвечающая за питание дворников, целая. В таком случае нужно проверить исправность проводки, качество соединения всех контактов, определить имеющиеся повреждения и устранить их.

Если с проводкой все в норме, то стоит проверить переключатель стеклоочистителя. Если он барахлит, просто замените его. Может не работать и сам двигатель – такое часто случается при залипании щеток или подгорании контактных соединений.

В таком случае нужно сделать ремонт моторчика стеклоочистителя – провести его ревизию, заменить неисправные элементы, выполнить очистку загрязненных узлов

Важно проверить целостность проводки, которая соединяет электродвигатель и колодку

Следующий этап – проверка биметаллического предохранителя, который нужно почистить, а в случае невозможности ремонта просто выбросить и заменить новым. Если не помогло, проверьте обмотку якоря моторчика на целостность. Если цепи нет, то необходимо заменить якорь или весь механизм в комплексе.

Биметаллический предохранитель работает, моторчик не запускается, а предохранитель питания постоянно перегорает. Первое, что нужно сделать – проверить целостность рычагов. Часто они не срабатывают из-за возникшей деформации или примерзания щеток к лобовому стеклу.

Хуже всего, если причиной такой проблемы является короткое замыкание в цепи якоря. Здесь ремонт неисправности возможен только двумя способами – путем установки нового якоря или замены редуктора.

Не работает режим с прерыванием работы. Здесь проблема или в реле, или в переключателе стеклоочистителя. В первом и во втором случае лучше выполнить замену неисправного элемента.

Дворники не останавливаются в режиме прерывания. Причина – выход из строя реле или неисправность концевых выключателей. В последнем случае кулачок шестеренки редуктора просто не дожимает пружинную пластинку. Проблема решается путем небольшого подгиба.

Замена

Процесс замены дворника на данном автомобиле не доставляет проблем. Осуществляется в два этапа:

• устанавливаем поводок дворника в вертикальное положение – перпендикулярно ветровому стеклу;

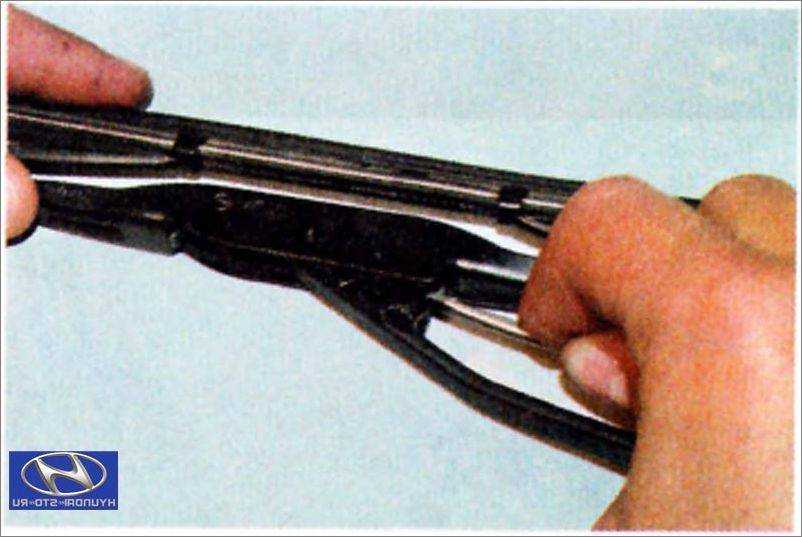

• аккуратно, сжимая пластиковое крепление с двух сторон, покачиваниями тянем дворник в сторону от крючка.

Если в дальнейшем бывший в употреблении дворник более не планируется эксплуатировать – можно не церемониться с ним. И вытащить его рывком

Если водитель планирует дальнейшее использование: все операции нужно выполнять осторожно. Пластик становится хрупким от длительного использования на солнце

Перепады температур делают его хрупким. По возможности замену нужно осуществлять при плюсовой температуре: вероятность сломать хрупкий пластик будет сведена до минимума.

Качественные, хорошо выполняющие свою функцию дворники – залог хорошего обзора. Следовательно – безопасности на дороге

Важно своевременно менять щетки очистки лобового стекла. Это позволит избежать ДТП и других проблем в дороге

Проверка работоспособности бескаркасных дворников на ВАЗ 2107

После установки бескаркасных дворников на ВАЗ 2107 с использованием переходника, рекомендуется провести проверку работоспособности новой системы. Это позволит убедиться, что дворники правильно установлены и способны эффективно очищать ветровое стекло автомобиля.

Для проверки работоспособности бескаркасных дворников на ВАЗ 2107 следуйте следующим шагам:

Включите зажигание автомобиля и убедитесь, что стекло ветрового окна чистое и сухое.
Включите стеклоочиститель на максимальную скорость и наблюдайте за работой дворников.
Проверьте, что дворники полностью охватывают поверхность стекла и не оставляют полосы или размазывания.
Убедитесь, что дворники плотно примыкают к стеклу на всей длине лезвия.
Проверьте, что дворники равномерно и быстро перемещаются по стеклу без рывков или замедлений.
Обратите внимание на звук и вибрацию при работе дворников. Они не должны производить посторонних звуков или вызывать излишние вибрации.
Протестируйте дворники на различных скоростях и в разных режимах работы, чтобы убедиться в их надежности и эффективности.
В случае выявления любых проблем с работой бескаркасных дворников, рекомендуется обратиться к специалистам для их диагностики и ремонта.. Правильная установка и проверка работоспособности бескаркасных дворников на ВАЗ 2107 позволят водителю обеспечить безопасность и комфорт при использовании этой системы стеклоочистителя

Правильная установка и проверка работоспособности бескаркасных дворников на ВАЗ 2107 позволят водителю обеспечить безопасность и комфорт при использовании этой системы стеклоочистителя.

Причины установки бескаркасных дворников на ВАЗ 2107

Увеличение обзорности во время дождя. Бескаркасные дворники имеют более гибкую конструкцию, что позволяет лучше прилегать к контуру лобового стекла и очищать его от воды и грязи. Это позволяет водителю иметь лучшую видимость дороги во время дождя, что повышает безопасность движения.
Уменьшение вероятности появления разводов на стекле. Бескаркасные дворники обеспечивают более равномерное и качественное удаление воды с поверхности стекла, что позволяет избежать появления разводов на стекле

Это особенно важно при езде в темное время суток или при движении встречными фарами.
Снижение шума. Бескаркасные дворники обладают более мягкой и тихой работой по сравнению с традиционными каркасными дворниками

Это значит, что во время работы дворников на ВАЗ 2107 будет слышен меньший шум, что способствует комфортному и безопасному вождению.
Повышение долговечности и надежности. Благодаря отсутствию каркаса, бескаркасные дворники менее подвержены деформации и поломкам. Они имеют более простую конструкцию и устойчивы к механическим повреждениям. Это позволяет продлить срок службы дворников и уменьшить необходимость в их замене.

Щетки стеклоочистителей LADA (ВАЗ) 2107 1982 – 2012

Щетки стеклоочистителя с подогревом для Lada 2107 1982-2012 (комплект АТР) BURNER 5

Товаров всего: 4

2020 Автомагазин «Эксплорер». Багажники на крышу, фаркопы, автобоксы, дефлекторы окон и капота, кунги и крышки для пикапов, пороги и обвесы из нержавеющей стали, автосигнализации, предпусковые подогреватели Webasto и Hydronic

Контактная информация

Адрес пункта выдачи заказов: Россия, — Выбрать регион

Телефон:.

2020 Автомагазин «Эксплорер».

Материалы и цены размещенные на сайте, не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ

Минимум документов

Для кредитной заявке необходимо лишь паспорт, наличие дебетовой карты и возможность входа в Сбербанк Онлайн и Мобильный банк.

Электродвигатель десятого семейства – установка на классику и замена

Привод с ВАЗ 2110 идеально подходит на классические ВАЗы, обладает лучшими характеристиками. О том, как снять мотор, было рассказано выше. Установка нового трудностей не представляет. Электрическую часть придется немного изменить. На “десятке” больше режимов и, чтобы оставить только два, вмешиваемся в мотор.

Ваз 2107 Проблемы с дворниками , решение , совет .

Отрываем лепесток, припаянный к корпусу (вместо него может быть провод), изолируем. Вынимаем проводку с разъемной клеммы, проводов всего 5. Один из желтых откусываем, он не понадобится. Зачищаем серый провод, который идет на конденсатор, прикручиваем к нему желтый, отрезав от папы, соединение изолируем. Снимаем старую колодку, вставляем 4 провода, начиная сверху по часовой стрелке (выступ на колодке находится справа). 1 – серый, 2 – синий, 3 – белый, 4 – черный.

Заднее стекло кузовов типа универсал и хэтчбек сильно загрязняется, поэтому на ВАЗ 2111 и 2112 установлен задний дворник. Если с электрооборудованием все в порядке, меняем электропривод. Снимаем обшивку багажной крышки: отвернув винты, отщелкиваем пистоны. Отворачиваем гайку, которой крепится поводок, снимаем его. Проталкиваем изнутри два пистона и вытаскиваем с помощью пассатижей. Накладку поддеваем отверткой, снимаем ее и защитный колпачок. Отворачиваем одну гайку ключом на 24, еще две – на 10. Отключаем разъем, снимаем моторедуктор.

Источники

• tuningkod.ru/obsluzhivanie-avto/neispravnosti/neispravnosti-v-salone/ne-rabotayut-dvorniki-vaz-2107.html
• ladaautos.ru/vaz-2107/pochemu-ne-rabotayut-dvorniki-na-vaz-2107-i-chto-delat.html
• znatokvaz.ru/elektrooborudovanie/pochemu-ne-rabotayut-dvorniki-vaz
• drive2.ru/l/6538637/
• bumper.guru/klassicheskie-modeli-vaz/stekla/ne-rabotayut-dvorniki-vaz-2107.html

ВАЗ 2105 и 2107 с инжекторными двигателями

Более современные и экологичные моторы 21067 с распределённым впрыском топлива усложнили электрооборудование автомобилей, что привело к применению дополнительных предохранителей. На новых машинах также было возможно применение центрального замка.

Чуть раньше появились ещё два дополнительных предохранителя в держателях кабельного типа, врезанные в цепи двигателей очистки стёкол фар. Это было связано со случаями таинственной разрядки аккумулятора заклинившими моторедукторами на фары. Новые предохранители располагались рядом с задними корпусами правой и левой фары. Каждый отвечает за свою сторону.

Подготовка к установке бескаркасных дворников на ВАЗ 2107

Перед тем, как приступить к установке бескаркасных дворников на ВАЗ 2107, необходимо подготовиться к этому процессу. Вот несколько шагов, которые помогут вам подготовить автомобиль к установке новых дворников:

1. Приобретите бескаркасные дворники и переходник, совместимые с ВАЗ 2107 модели. Убедитесь, что выбранные вами комплектующие имеют правильный размер и соответствуют вашей модели автомобиля.
2. Проверьте состояние стеклоочистителей на вашей машине. Если они испорчены или имеют какие-либо повреждения, рекомендуется заменить их перед установкой новых дворников.
3. Очистите стекло автомобиля от грязи, пыли и остатков автомобильной химии. Для этого можно воспользоваться мягкой тканью или специальными средствами для очистки стекол.
4. Убедитесь, что стекло полностью высушено перед установкой новых дворников. Влага может снизить эффективность работы дворников и вызвать их скрип.
5. Перед установкой новых дворников проверьте их комплектацию и достоверность. Убедитесь, что все необходимые комплектующие присутствуют и соответствуют вашей модели автомобиля.

После выполнения этих шагов ваш автомобиль будет готов к установке бескаркасных дворников. Этот процесс несложный, но требует аккуратности и следования инструкциям, предоставленным производителем дворников. Ознакомьтесь с инструкцией перед установкой и следуйте всем рекомендациям, чтобы обеспечить правильную установку и работу дворников.

Очистка крепления от грязи и остатков

Перед установкой бескаркасных дворников на ВАЗ 2107 необходимо аккуратно очистить крепление от грязи, пыли и остатков старых дворников. Для этого следуйте следующим шагам:

Шаг 1:
Поднимите дворниковые лопасти в верхнее положение, чтобы облегчить доступ к креплению.
Шаг 2:
Возьмите тряпку или губку, смочите ее в воде с мягким моющим средством и аккуратно очистите поверхность крепления

Удалите все накопившуюся грязь и пыль.
Шаг 3:
Обратите особое внимание на проводку и контакты крепления. Убедитесь, что они не повреждены и свободны от грязи

Если есть видимые повреждения, замените крепление или проведите соответствующий ремонт.
Шаг 4:
Протрите крепление сухой тряпкой или бумажным полотенцем, чтобы удалить остатки влаги.

После выполнения всех этих шагов крепление будет готово для установки бескаркасных дворников

Обратите внимание, что чистое и надежное крепление поможет обеспечить правильное функционирование новых дворников и увеличить их срок службы

Описание бескаркасных щеток

Если вы поставите бескаркасные щетки стеклоочистителя ВАЗ 2106, то почувствуете разницу. Они отличаются более высокой стоимостью. Они также пользуются среди автолюбителей большим спросом. Они служат долго, работают бесшумно и хорошо очищают стекло. Такие стеклоочистительные щетки на ВАЗ 2106 менее подвержены температурному воздействию, не застывают от мороза и хорошо работают во время снегопада. Менять устройство необходимо тогда, когда ослаб резиновый наконечник (перестал чистить). Это означает, что корпус дворника износился и не обеспечивает достаточного прилегания чистящей поверхности к стеклу.

Если дворники не работают в прерывистом режиме

Проверку следует начать с контроля подачи питания на колодку реле. Делается это так:

При отсутствии напряжения необходима замена переключателя или устранение обрыва цепи. Если напряжение подается, а реле не работает, необходима замена последнего. Конструкция реле не предусматривает возможности ремонта.

Иногда при выключении дворников щетки останавливаются не в нижней точке траектории, а в другом произвольном месте. Проблема кроется не в реле дворников ВАЗ 2107, а в редукторе привода. В нем установлен концевой выключатель, приводимый в действие кулачком. Работа кулачка контролирует положение щеток после выключения питания на рычаге переключателя.

Для замены редуктора необходимо демонтировать его вместе с двигателем и установить новый.

Причин, по которым двигатель может не работать при подаче питания, несколько. Самые распространенные — срез или износ щеток или выход из строя обмоток. Щетки могут износиться со временем, а могут примерзнуть к контактам и сломаться при включении реле дворников ВАЗ 2107 и подаче питания на двигатель. Обмотка чаще всего сгорает при перегрузке двигателя. Для проверки, ремонта и замены редуктора с двигателем стеклоочистителя необходимо демонтировать узел с автомобиля.

Для выполнения работ понадобятся рожковые или торцовые ключи на 10 и 22. Порядок действий следующий:

После этого можно отремонтировать или заменить неисправные детали и установить конструкцию дворников на место, выполнив операции в обратной последовательности.

Сначала надо снять реле, которое размещается в салоне возле рычага открытия капота. Для снятия необходимо открутить два винта и отсоединить колодку.

Резистор сопротивлением 62 кОм, установленный на плате реле, обеспечивает интервал между включениями в 4 секунды. Следует заменить его резистором вдвое меньшего сопротивления, что обеспечит минимальную паузу между включениями в 2 секунды. Но впаять его следует на плату реле лишь одной ножкой.

После подключения переменного резистора следует закрыть крышку реле, приклеив ее на место. Это защитит контакты и печатную плату от окисления и повреждений.

Как снять моторчик дворников ваз 2107

Принцип действия

На автомобиле ВАЗ 2107 дворники приводит в действие электромотор напряжения 12 В. В цепи включения стеклоочистителя устанавливается реле. Оно отвечает за прерывистый режим работы дворников, которые работают без перерыва или с периодичностью в четыре секунды.

Стеклоочиститель паралельно подключен через контакты доводчика. Они находятся в корпусе редуктора и «отвечают» за возврат щеток в исходное положение и резкую остановку мотора. Переключателем водитель регулирует режим работы стеклоочистителя. Весь механизм работает благодаря моторчику. С неисправными дворниками эксплуатация автомобиля запрещена, поэтому автовладельцы должны следить за их исправностью. А в непогоду езда с неработающими дворниками очень опасна!

Куда какой провод идет, или просто схема

Подключение «дворников» и омывателя

«Плюс» питания подается от замка зажигания через предохранитель №2 на 10 Ампер монтажного блока. Постоянный «плюс» идет по черно-желтым проводам к контактам «4» разъемов мотор-редуктора и подрулевого переключателя. Он не должен пропадать даже при положении переключателя «выключено». Голубым проводом к мотору подводится питание «+» 12 В при положении переключателя «включен непрерывный режим». На бело-голубом проводе в положении «выключено» должен быть «минус», а в положении «включен непрерывный режим» «минус» отключается. Это сделано для торможения мотора при отключении питания доводчиком.

На реле красным проводом подается «+» 12 В от переключателя при включении прерывистого режима. В момент срабатывания контакты «2» и «4» замыкаются, а «1» и «3» размыкаются, мотор начинает работать щетки делают одно или два движения. Затем «+» 12 В отключается, а контакты «1» и «3» замыкаются между собой и на «минус». Мотор останавливается на несколько секунд, а потом цикл повторяется.

Моторчик насоса омывателя подключен к «+» 12 В постоянно черно-желтым проводом через тот же предохранитель №2. «Минус» подается при нажатии на рычажок стеклоочистителя снизу вверх.

Видео о том, как работает стеклоочиститель

Основные узлы дворников:

• трапеция;
• мотор-редуктор;
• реле;
• щетки.

Если не работают дворники, то причину нужно искать в любом элементе.

Видео- поиск неисправности в электрической части

Неисправности дворников ВАЗ 2107

Замена сгоревшего моторчика

В зимнее время года при минусовой температуре часто дворники прилипают к лобовому стеклу. На моторчик дворников идет большая нагрузка, и он сгорает, если не успевает сработать биметаллический или сгореть плавкий предохранитель.

Расположение предохранителя очистителя и омывателя стекла в монтажном блоке

В таких случаях необходимо заменить моторчик. Для этого нужно снять все детали в определенном порядке:

• Открутить гайки крепления;
• отогнуть рычаг, снять его с посадочного места;
• ключом на 22 открутить крепления трапеции с двух сторон;
• снять пластиковые вставки;
• снять уплотнительную резинку капота;
• убрать питание от моторчика стеклоочистителя;
• вынуть его с приводом из отверстия в кузове;
• защитный чехол отогнуть, открутить гайки крепления;
• надавить на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, пошевелить в разные стороны, трапеция с моторчиком извлечется.

Видеоинструкция по замене трапеции дворников

После разъединения деталей механизма можно ремонтировать шестерню или ставить новый моторчик. Но электродвигатель нужно осмотреть, даже если он в рабочем состоянии. Он представляет собой обычный электродвигатель постоянного тока вращение которого, через червячный редуктор, подводится к трапеции.

По коллектору пройтись тряпочкой, смоченной в растворителе. При большом износе нужно менять якорь или мотор. Дефекты на шестерне обяжут ее заменить. Сборка происходит в обратной последовательности. Поэтому, прежде, чем устанавливать сменный электродвигатель, нужно очистить трапецию от загрязнения, смазать трущиеся элементы, двигатель и редуктор.

Неполадки трапеции

Трапеция передает вращательные движения от электродвигателя к дворникам и обеспечивает возвратно-поступательное движение дворников во время очистки стекол. Перебои в работе дворников возникают из-за проблем с трапецией, окисленные втулки и коррозия на осях приводят к заеданиям и медленной работе механизма. Снимать трапецию можно плоской отверткой. Чтобы при установке трапеции выставить правильное положение необходимо:

• установить моторчик в начальное положение;
• параллельно друг другу расположить кривошип и короткую тягу;
• после этого к трапеции закрепить моторчик.

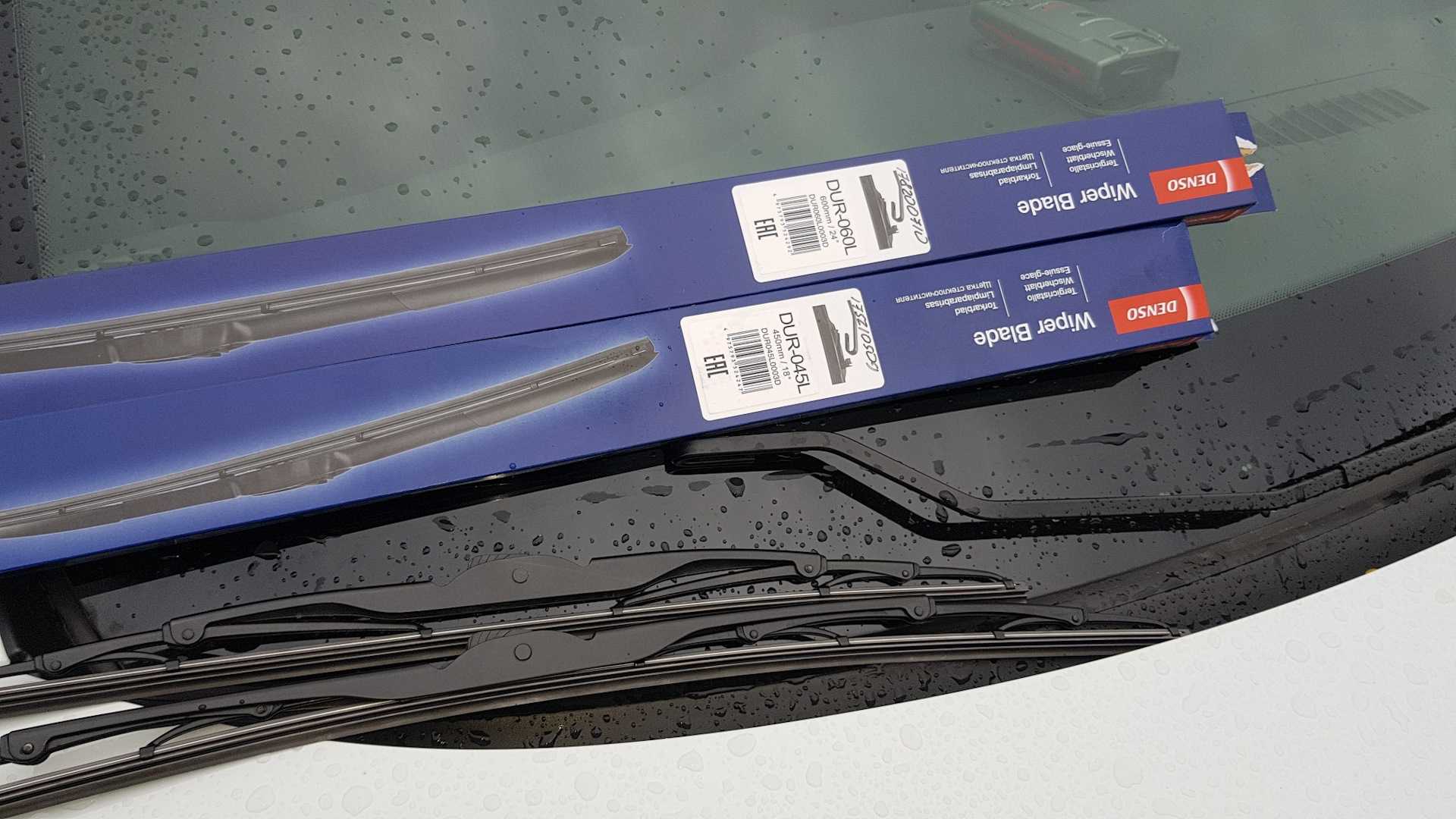

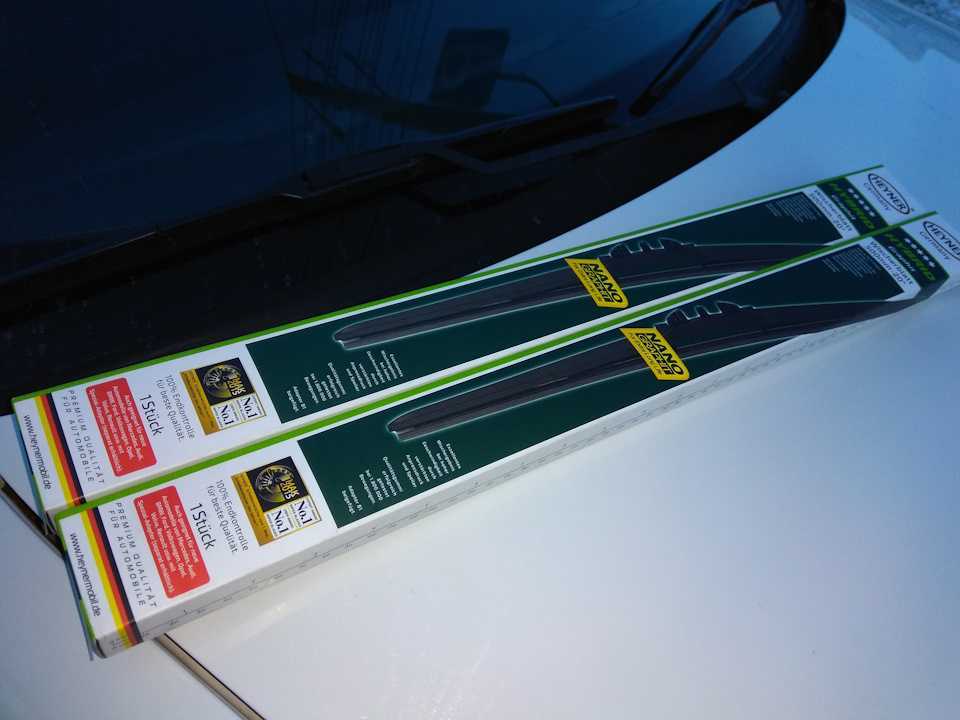

Профилактическое техобслуживание щеток стеклоочистителя

Что такое профилактическое техобслуживание щеток?

Профилактическое техобслуживание щеток стеклоочистителя – это ряд мероприятий, направленных на улучшение качества работы щеток и их длительный срок службы. Рекомендуется проводить профилактику не реже одного раза в год.

Какие действия включает профилактика щеток?

Профилактическое техобслуживание щеток стеклоочистителя включает в себя следующие действия:

• очистка щеток от загрязнений;
• проверка состояния крепления щеток;
• проверка состояния резиновой части щеток;
• замена резиновых элементов при необходимости;
• смазывание механизмов крепления и движения щеток;
• проверка работоспособности механизма управления стеклоочистителями.

Зачем проводить профилактическое техобслуживание щеток?

Проведение профилактики щеток стеклоочистителя позволяет увеличить их срок службы, улучшить качество очистки стекол, а также избежать возможных аварийных ситуаций на дороге.
