Как прокачать тормоза на заз 968м

Особенности проведения работ на ВАЗ-2121 «Нива»

Что касается ВАЗ-21213 «Нива», то у этого авто есть свои особенности. И хоть система на этом авто – двухконтурная, но она отличается от остальных автомобилей ВАЗ.

На этом внедорожнике один контур объединяет все 4 тормозных механизма, а второй – только передних колес. Чтобы контуры были независимыми, на «Ниве» используется блочный суппорт впереди, к которому подходит два тормозных шланга, соответственно имеется и два штуцера для прокачки.

Прокачка тормозов на «Ниве» делается по такой последовательности: сначала выгоняется воздух из заднего правого механизма, затем из заднего левого. Далее прокачиваются общий контур на передних тормозах – сначала правый, потом левый (принцип удаленности колеса от главного цилиндра)

При этом важно не попутать штуцера – верхний из них отвечает за общий контур, именно его и следует использовать

Только потом прокачивается контур передних тормозов, для чего применяется нижний штуцер. Здесь уже последовательность прокачки роли не играет, можно начинать как с левого, так и с правого механизма.

А вот на Chevrolet-Niva такая конструкция тормозов не используется. Там установлена обычная диагональная двухконтурная система, поэтому последовательность прокачки идентична процессу на автомобилях ВАЗ-2108 и выше.

Заз 968. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ

Техническое обслуживание «Запорожцев» существенно не отличается от
обслуживания других машин и доступно прак­тически каждому автолюбителю

Это особенно важно, так как автосервис для «Запорожцев» развит слабо, да
и обслужива­ние стоит дорого

У «Запорожцев» удобнее регулировка ручного тормоза, фар (у ЗАЗ-968М) и
лечге доступ к свечам, механизму газо­распределения, топливному насосу.
Периодичность замены масла в двигателе и коробке передач, смазки в
ступицах колес и шар­нирах почти не отличается от периодичности для
других авто­мобилей. Однако, учитывая довольно примитивную очистку масла
в двигателе и более жесткий тепловой режим, целесооб­разно менять масло
через 7—8 тыс. км пробега.

А вот шарниры поворотных кулаков и подшипники ступиц колес приходится
регулировать чаще и постоянно следить за надежностью крепления колес.

Ремонт цилиндро-поршневой группы очень удобен. При этом отдельные
цилиндры и поршни можно менять, не снимая двигателя, так как в
«Запорожце» нет блока цилиндров. Также без снятия двигателя можно
демонтировать картер двигателя, масляный насос, поменять шатунные
вкладыши. Однако любой ремонт коробки передач или сцепления требует
снятия всего силового агрегата. В целом при наличии запасных частей
ремонт силового агрегата не представляет трудностей.

Опыт показал, что почти все виды работ, кроме кузовных, можно выполнять
без специальных приспособлений, пользуясь универсальным инструментом,
набором торцевых головок и ди­намометрическим ключом. Для облегчения
работы можно ис­пользовать некоторые простейшие приспособления, которые
обычно изготовляются прямо по ходу ремонта.

Заз 968. ВЗАИМОЗАМЕНЯЕМОСТЬ УЗЛОВ И ДЕТАЛЕЙ С ДРУГИМИ АВТОМОБИЛЯМИ

Несмотря на существенное отличие «Запорожца» от дру­гих автомобилей, у
него есть некоторые детали и узлы, которые являются общими или близкими
по конструкции с анало­гичными составными частями «Жигулей», «Москвичей»
и дру­гих отечественных машин классической компановки.

Шины, применяемые на «Запорожце-968» — 155—13/6, 15—13, довольно
распространены на «Жигулях». Ими осна­щаются ВАЗ-2101 и ВАЗ-21011.
Диаметр обода позволяет также монтировать на колесо более широкую
шину 6,45—13 и более узкие 5,60—13 или 6,00—13.

Что касается камер, то для «Запорожца» годится наиболее
распространенная 6,15 (6,45) — 13, применяемая для «Жигу­лей» и
«Москвичей». Естественно, что золотники и колпачки вентилей для всех
легковых автомобилей одинаковы.

Такая же, как и для «Москвичей» и «Жигулей», аккуму­ляторная батарея
6СТ-55. Можно в крайнем случае приме­нять аккумулятор меньшей емкости
(6СТ-45), который исполь­зовали в свое время на ЗАЗ-965,966 и
«Москвичах» 402, 403, 407 и 408.

С «Жигулями» унифицированы бензонасос, главный тор­мозной цилиндр,
оптический элемент фары и передние сиденья (с ВАЗ-21011), плафон
освещения салона, компрессионные кольца поршней, с
«Москвичами» — катушка зажигания, кон­денсатор (с «Жигулями» тоже),
бегунок, вкладыши шаровых шарниров рулевого управления, графитный
вкладыш выжим-ного подшипника сцепления, втулки маятникового рычага,
включатель заднего хода.

Крестовины с подшипниками и сальниками взаимозаме­няемы с аналогичными
деталями УАЗа.

Очень хорошо работают в «Запорожце» свечи от мотоцикла «Ява»
ПАЛ 14-8, имеющие такие же калильное число и при­соединительные размеры,
как и свечи «Запорожца». По этим характеристикам можно использовать и
другие свечи зарубеж­ного производства.

От «Волги» можно использовать вентиляторный ремень и втулки передних
амортизаторов (с небольшой доработкой).

   ..

1

2

3   ..

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Заполнение системы тормозной жидкостью и удаление воздуха из нее

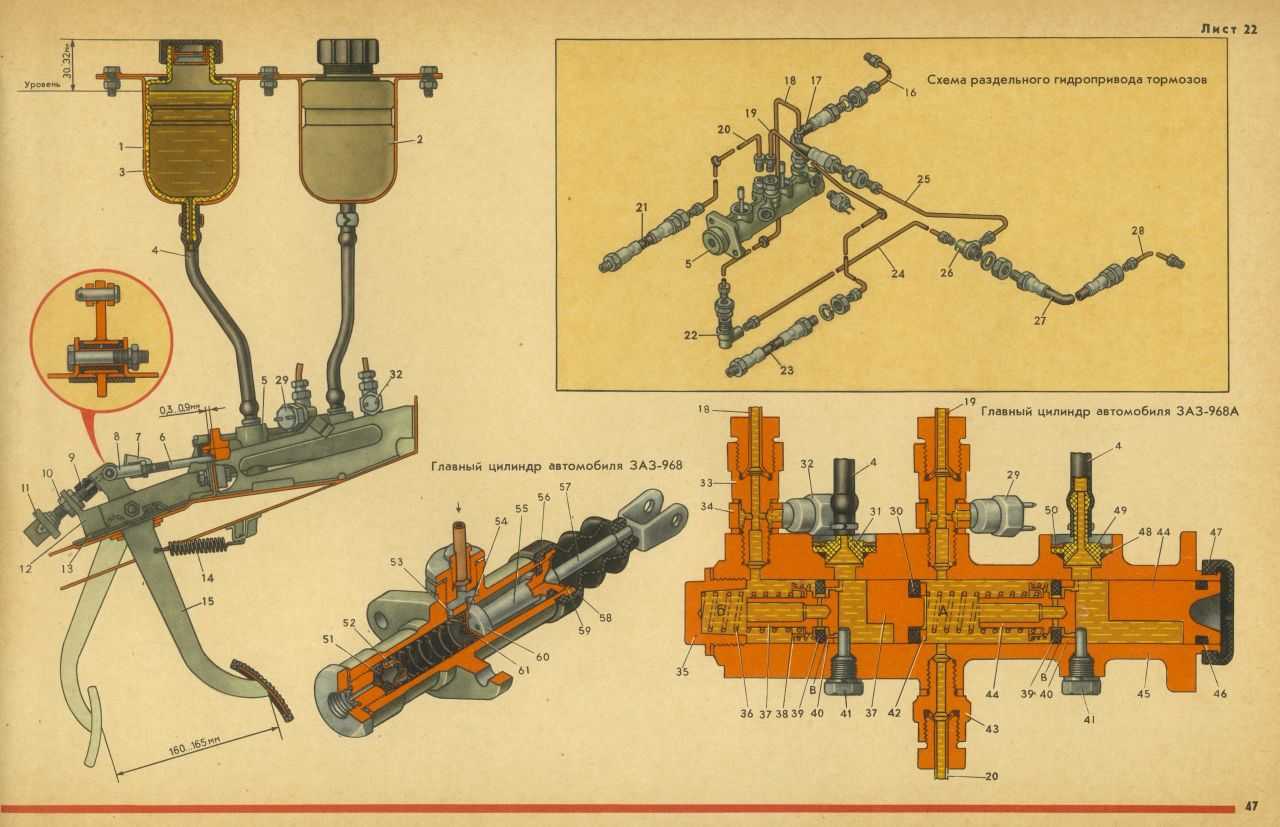

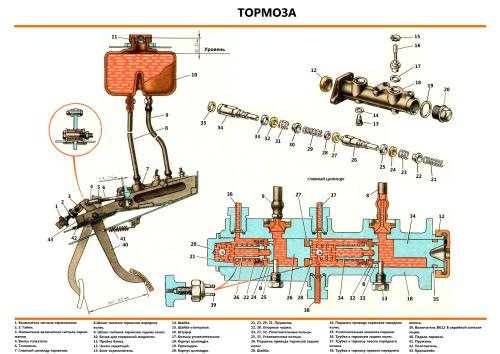

Схема гидропривода тормозов:

1. Тормоз передний.
2. Гибкие шланги.
3. Трубопровод к правому переднему колесу.
4. Трубопровод к левому переднему колесу.
5. Бачок гидропривода.
6. Шланг от бачка, питающий контур «А».
7. Шланг от бачка, питающий контур «В».
8. Главный цилиндр.
9. Педаль тормоза.
10. Трубопровод к правому заднему колесу.
11. Трубопровод к левому заднему колесу.
12. Задний тормоз.

А. Контур переднего левого и заднего правого колес.

В. Контур переднего правого и заднего левого колес.

Для заправки гидравлического привода тормозов применяют специальные тормозные жидкости «Роса» или «Нева-Супер» (ДОТ-4), обладающие высокотемпературными свойствами.

Категорически запрещается смешивать несовместимые тормозные жидкости, а также добавлять жидкость несовместимой марки к той, которая уже находится в системе гидравлического привода.

В связи с тем, что тормозная система состоит из двух независимых контуров для торможения передних и задних колес по диагонали, заполнение системы жидкостью и удаление воздуха производите в порядке, показанном на рисунке (цифры в кружках обозначают последовательность прокачки тормозов) с выполнением следующих указаний;

• заполните бачок до нормального уровня жидкостью для гидравлических тормозов;
• тщательно очистите от грязи и пыли клапаны для удаления воздуха и снимите защитные колпачки;
• наденьте на головку клапана заднего правого колеса резиновый шланг для слива жидкости, а другой его конец опустите в прозрачный сосуд, частично заполненный жидкостью.

Дальнейшие операции выполняйте вдвоем:

• резко нажмите на педаль тормоза 3…5 раз с интервалом в 2…3 сек. Удерживая педаль в нажатом положении, отверните на пол-оборота клапан. При этом жидкость вместе с воздухом при нажатии педали будет вытесняться в сосуд. Не отпуская педаль, клапан заверните;
• повторяйте эту операцию до тех пор, пока не прекратится выход пузырьков воздуха с жидкостью. В процессе прокачки поддерживайте нормальный уровень жидкости в питательном бачке;
• удерживая педаль в нажатом положении, заверните клапан выпуска воздуха до отказа и снимите шланг. Очистите клапан от следов жидкости и наденьте защитный колпачок.

Все вышеуказанные операции проведите с тормозными механизмами других колес в последовательности переднего левого колеса, заднего левого колеса, переднего правого колеса.

Удалить воздух из системы можно также путем подачи в бачок воздуха под давлением не более 2 кгс/см² при открытом клапане выпуска воздуха, не трогая при этом педаль тормоза.

При нормальных зазорах в тормозных механизмах и отсутствии в системе воздуха, педаль тормоза, при нажатии на нее ногой, не должна перемещаться более, чем на 80…85 мм ее хода. При этом нога должна ощущать сильное сопротивление (ощущение «жесткой» педали). Если педаль перемещается дальше, но педаль «жесткая», то это указывает на увеличенный зазор между колодками, дисками и барабанами. В этом случае необходимо произвести несколько резких торможений на сухой свободной дороге, чтобы уменьшить указанные выше зазоры.

Если даже при продолжительном удалении, воздух продолжает выходить в сосуд в виде пузырьков, значит, он проникает в систему из-за повреждения трубопроводов, недостаточной герметичности соединений, а также вследствие неисправности главного или колесного цилиндров.

Контроль за работой гидропривода тормозов осуществляется датчиком аварийного уровня тормозной жидкости, расположенном на крышке бачка гидропривода и сигнальной контрольной лампой, расположенной на щитке приборов.

При исправном гидравлическом приводе контрольная лампа не горит. Если гидропривод тормозов неисправен, а контрольная лампа из-за пониженного уровня жидкости загорается, то это может быть связано с предельным износом накладок тормозных колодок, особенно передних тормозов.

В этом случае надо заменить колодки. При установке новых колодок, поршни в колесных цилиндрах переместятся вглубь цилиндров, а выдавленная ими жидкость, заполнит бачок до уровня.

Когда нужна прокачка тормозов

Первой из них является то, что трубопроводы привода подвергаются негативным воздействиям внешней среды. Трубопроводы задних тормозных механизмов на ВАЗ сделаны из мягких металлов (меди, латуни) и проходят они под днищем авто. Окислительные процессы и возможные ударные нагрузки в процессе эксплуатации могут стать причиной появления трещин или пробоев трубопровода. Привод же передних механизмов – составной, одна часть трубопровода – металлическая, а вторая – резиновая. Со временем резина «стареет» и на ней появляются трещины.

Вторая причина, по которой в системе может оказаться воздух – плановое обслуживание тормозной системы. Жидкость, которая используется в приводе, имеет свой ресурс, поэтому она периодически должна заменяться. Вот именно в процессе замены внутрь системы и попадает воздух. Оказаться в системе он может также после ремонта механизмов, к примеру, во время замены колодок. Поэтому обязательно надо прокачивать тормоза после замены колодок.

Но на автомобилях ВАЗ предусмотрена возможность удаления воздушных пузырей путем прокачки – процесса, при котором из жидкости выгоняется воздух. Для этого к конструкции тормозных механизмов предусмотрены специальные штуцеры.

Выявить, что система требует прокачки несложно – провал педали, легкость ее нажатия и снижение эффективности тормозов, вплоть до полного их отсутствия, указывает на завоздушенность системы.

Но перед тем, как приступать к прокачке, следует тщательно осмотреть все трубопроводы и составные узлы системы на наличие подтеков, а также количество жидкости в бачке. При обнаружении следов подтекания, следует устранить неисправность путем ремонта с использованием ремкомплектов (главный и рабочие тормозные цилиндры), заменой поврежденного участка системы (трубопроводы), а после замены провести прокачку. Если воздух попал в систему из-за недостатка жидкости, то следует предварительно восполнить ее до уровня.

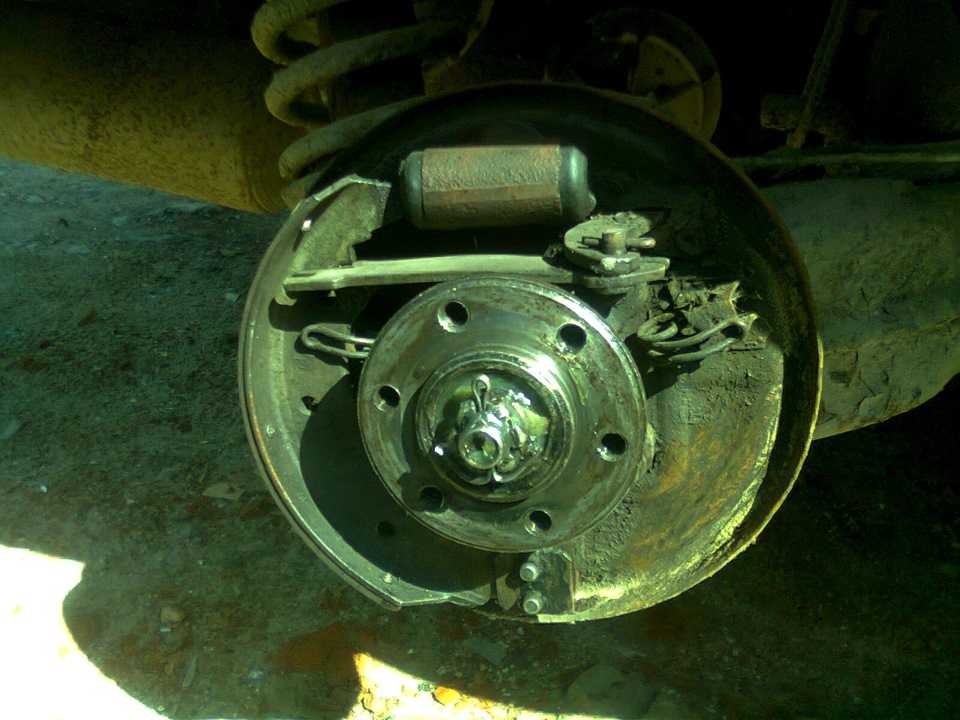

Проведение работ с задними механизмами на ВАЗ классических моделей

Вначале рассмотрим, как правильно прокачать тормоза на «Классике». Чтобы правильно выполнить операцию, необходимо учитывать, что на ВАЗ-2106 или любой другой модели, тормоза – двухконтурные. То есть, вся система разделена на две независимые части. Сделано это для того, чтобы в случае разгерметизации одного из контуров, второй оставался работоспособным, и автомобиль мог останавливаться

Но важно понимать, что разделение на контуры происходит на главном цилиндре, и если воздух попал в систему из-за нехватки жидкости, то он будет в обеих составных частях

У всех классических моделей, в том числе и тормоза ВАЗ-2107, контуры разделяют приводы передних и задних колес. Это обязательно учитывается, когда необходимо прокачать тормоза 2101 или другой модели.

Кстати, если завоздушен только один контур, то второй подвергать прокачке не обязательно, хотя лишней не будет обработка всех механизмов, как передних, так и задних.

Итак, все подготовлено, и можно приступать.

Последовательность действий такова:

• Автомобиль лучше загнать на яму, чтобы добраться до штуцеров было легче. При этом он обездвиживается при помощи ручника или противооткатных опор;
• С бачка тормозной жидкости снимаем крышку, проверяем уровень, при надобности доводим до максимальной отметки;

• Вначале прокачиваем задние тормоза ВАЗ, поскольку вся операция делается от тормозного механизма, который максимально удален от главного цилиндра, то есть от правого заднего колеса;
• Садим помощника на водительское место. Сами забираемся под автомобиль, накидываем ключ на штуцер, а затем надеваем на него подготовленную трубку, второй конец которой следует опустить в емкость с залитым в нее небольшим количеством жидкости. Желательно сразу сорвать штуцер с места и сразу же его завернуть обратно, еще до проведения прокачки. Делается это для того, чтобы в процессе не возникло заминки из-за неоткручивающегося штуцера;
• Просим помощника 5-6 раз нажать на тормозную педаль. При этом с каждым нажатием провал ее будет все меньше – привод закачивается жидкостью, при этом воздух перемещается к механизмам. После закачки системы, помощнику следует зажать педаль – нажать на нее и удерживать;
• Откручиваем штуцер на пол-оборота, из него начнет вытекать рабочая жидкость. Если используется прозрачная трубка, то в нее будет хорошо видны пузырьки воздуха, при этом удерживаемая педаль начнет опускаться вниз, пока не упрется в пол. В таком положении помощник должен удерживать ее, в это время штуцер нужно завернуть обратно;

• Такую последовательность действий следует провести для одного механизма 4-5 раз, чтобы полностью удалить воздух;
• Следующим на «классике» прокачивается левое заднее колесо (поскольку они объединены в один контур). Но перед этим необходимо проверить уровень бачке, и довести его до максимальной отметки. Последовательность действий та же: накачиваем тормоза и удерживаем педаль – попускаем штуцер для слива жидкости с воздухом (педаль опускается вниз) – затягиваем штуцер – накачиваем снова. И так 4-5 раз;

Отметим, что такая последовательность действий идентична вообще для всех автомобилей. Разница заключается лишь в некоторых особенностях конструкции самой системы.

Самостоятельная прокачка на примере ВАЗ-2110

На Ладе «Десятке» все делается так же, как и на моделях ВАЗ 2108-21099, поскольку конструкция тормозной системы – одинакова. Поэтому рассмотрим, как прокачать тормоза на моделях 2110-2112 самому, без помощников.

Для этого понадобиться использование одного дополнительных элементов – аэратора, который можно купить или сделать и резинового шланга с наконечниками с обеих сторон для подсоединения к ниппелю.

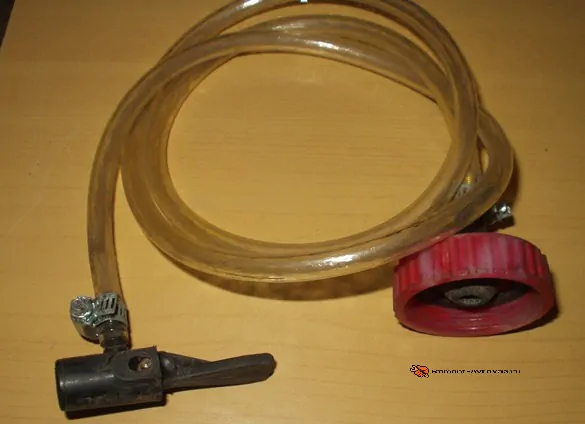

Самодельный аэратор – это крышка от тормозного бачка «классики» (без встроенного датчика), в которую установлен ниппель от бескамерного колеса.

Суть самостоятельно прокачки очень проста и делается она так:

• Авто обездвиживается. На штуцер тормозного механизма, который прокачивается, надевается шланг для прокачки;
• Аэратор накручивается на тормозной бачок, и к нему подсоединяется один конец шланга. Второй же надевается на ниппель накачанного автомобильного колеса (к примеру, запаски);
• Отворачиваем штуцер на пол-оборота. При этом давление воздуха из запаски начнет выдавливать жидкость. Остается лишь проследить, когда по трубке пойдет жидкость без воздушных пузырьков, и затягиваем штуцер;

Таким образом прокачиваются все механизмы. Давления воздуха одного колеса достаточно чтобы полностью прокачать систему;

Но в этом есть один нюанс – давление, подаваемое в бачок должно быть не очень высоким (не более 1 атм). Иначе существует вероятность срыва крышки или повреждения бачка.

Прокачка тормозов описанными способами применима и для более современных моделей ВАЗ – 2114-2115, Приора, Калина. А все потому, что конструкция тормозов у них полностью идентична.

Особенности проведения работа на моделях, начиная от ВАЗ-2108

Теперь по особенностям проведения операции на других автомобиля семейства ВАЗ. Начиная с модели 2108 изменилась схема контуров, поэтому и последовательность несколько иная. И ее необходимо знать, перед тем как прокачать тормоза на ВАЗ-2108, 2109, 21099.

У этих авто используется уже диагональное расположение контуров. То есть, один из них объединяет заднее левое и переднее правое колесо, а второй – остальные два.

Прокачка начинается, как обычно, с самого удаленного колеса, то есть, с заднего правого. С его тормозного механизма проводится операция по удалению воздуха согласно описанной последовательности.

Но есть один нюанс. В конструкции имеется регулятор давления привода механизмов задних колес. Если перед прокачкой задок авто вывешивается, этот регулятор нужно разблокировать. Для этого достаточно установить отвертку между штоком регулятора и упорной пластиной.

После всех работ ее следует извлечь.

Затем прокачивается на второе заднее колесо, а переднее левое, поскольку именно оно объединено с контуром с уже прокачанным задним механизмом.

После прокачки каждого механизма обязательно нужно проверять уровень в бачке. Если опустить этот момент, то в процессе работы жидкость уйдет в систему и в нее снова попадет воздух.

Немного теории

Для передачи усилия используется одно из свойств жидкости – ее несжимаемость. То есть при создании усилия на жидкость, объем ее не меняется, и она выступает в качестве передатчика.

Гидравлический привод тормозов более практичен, чем механический или пневматический, но в нем имеется один недостаток – если в жидкость попадет воздух, то передача усилия значительно снизиться. Все потому, что воздух, как и любой газ, является сжимаемым. В результате, наличие воздуха приводит к изменению объема жидкости при создании усилия (за счет сжатия газа). Из-за этого усилие уже не передается на исполнительные механизмы, поскольку оно поглощается изменением объема.

Получается, что эффективная работа тормозов на ВАЗ происходит только пока в систему привода не попадет воздух. А произойти это может по нескольким причинам.
