Замена повторителя стопов своими руками
Если ремонт повторителя нецелесообразен, его следует заменить.
Процесс замены представляет собой выполнение следующих шагов:
- С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
- Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
- На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
- Завершающим шагом будет проверка прибора на работоспособность.
Фотогалерея
Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.
В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично
Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет
Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.
Не работает стоп сигнал на Ваз 2110
Выезжать с такой проблемой на дорогу запрещено правилами дорожного движения. Это создаст проблемы не только для вас и вашего автомобиля, но и для других участников движения. В этой модели предусмотрен контроль состояния ламп стоп-сигнала, при появлении неисправности мигает сигнальная лампа. Однако прекращение работы может быть вызвано и по другим причинам. Вот о них и поговорим в этой статье.
Отказ может произойти в пути, до сервиса далеко, а продолжать движение нужно. Поэтому любой водитель должен знать примерные причины отказов и что делать в таком случае. Для глубокой проверки желательно иметь автотестер или мультиметр. В крайнем случае, может выручить контрольная лампочка. Желательно распечатать и возить с собой список предохранителей и цепей, которые они защищают.
С чего начать проверку
Цепи питания ламп стоп-сигнала защищает предохранитель F17 на 7,5 Ампера, но кроме них на нём запитаны лампы освещения салона, подсветки замка зажигания, часы или компьютер. В том случае, когда всё это не работает, следует проверить этот защитный прибор. Если предохранитель перегоревший, перед установкой нового попытайтесь установить причину его выхода из строя. Если в цепи имеется короткое замыкание, то перегорание будет происходить бесконечно, пока не будет, найдена и устранена причина короткого замыкания.

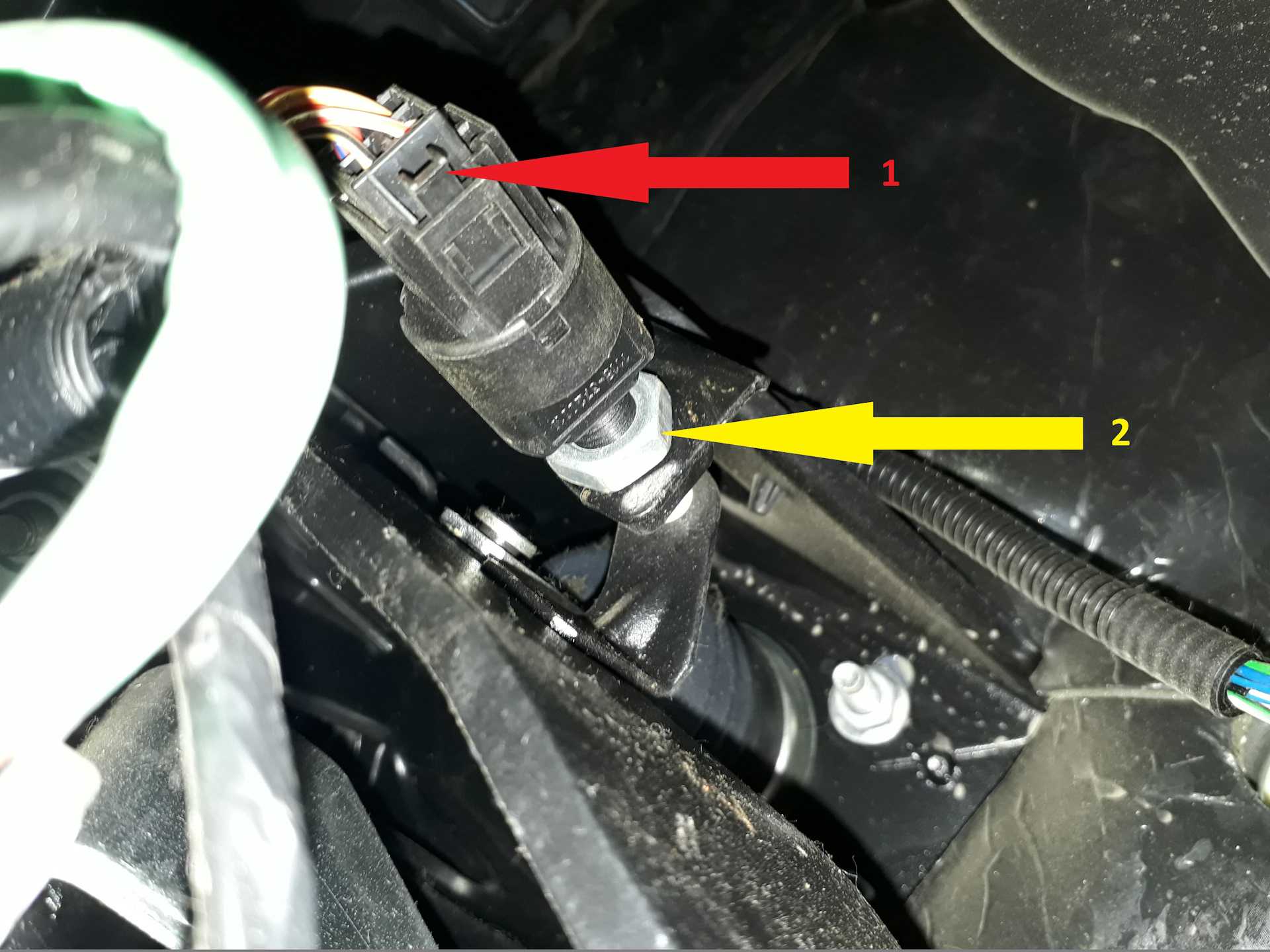

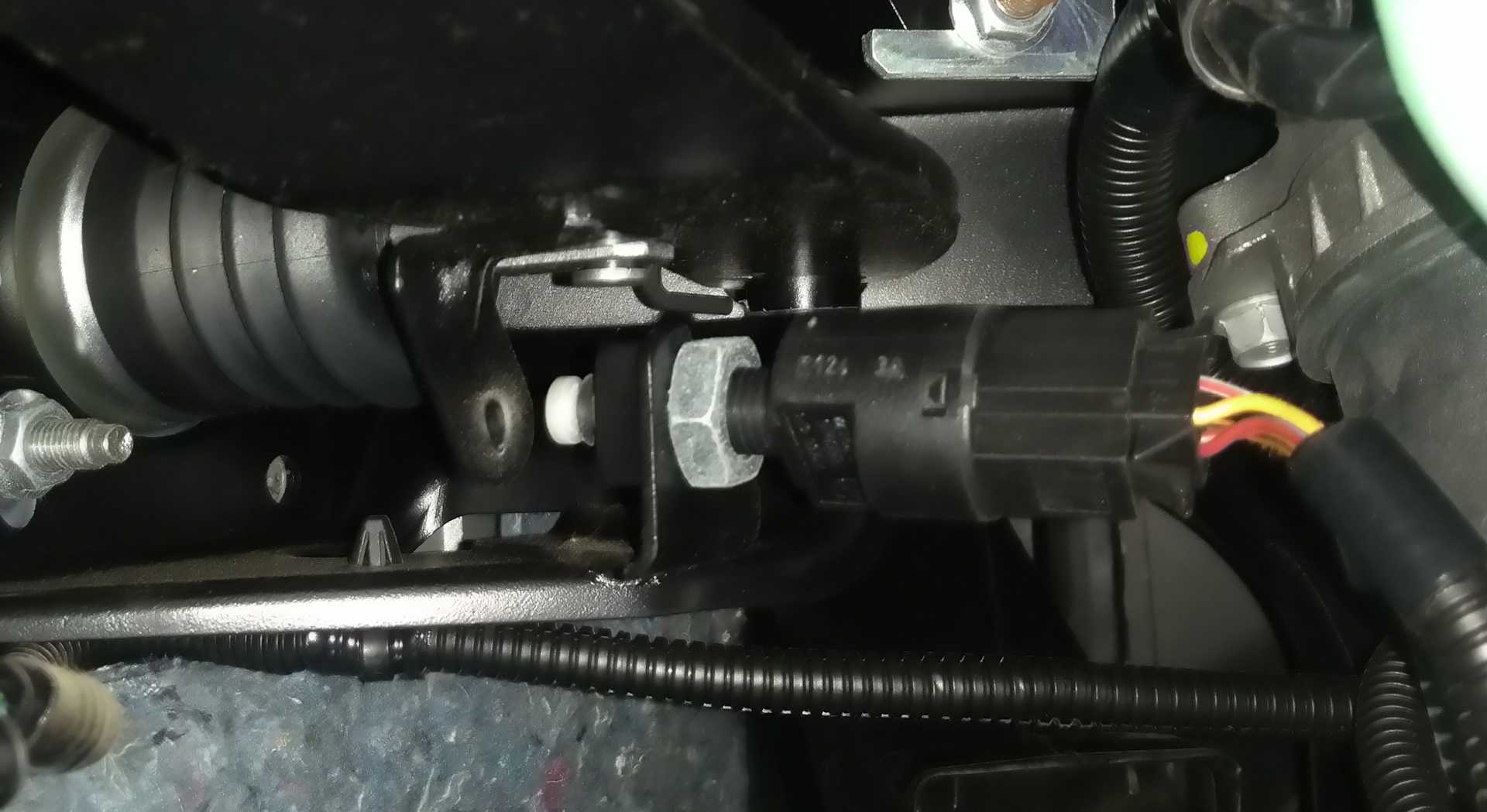

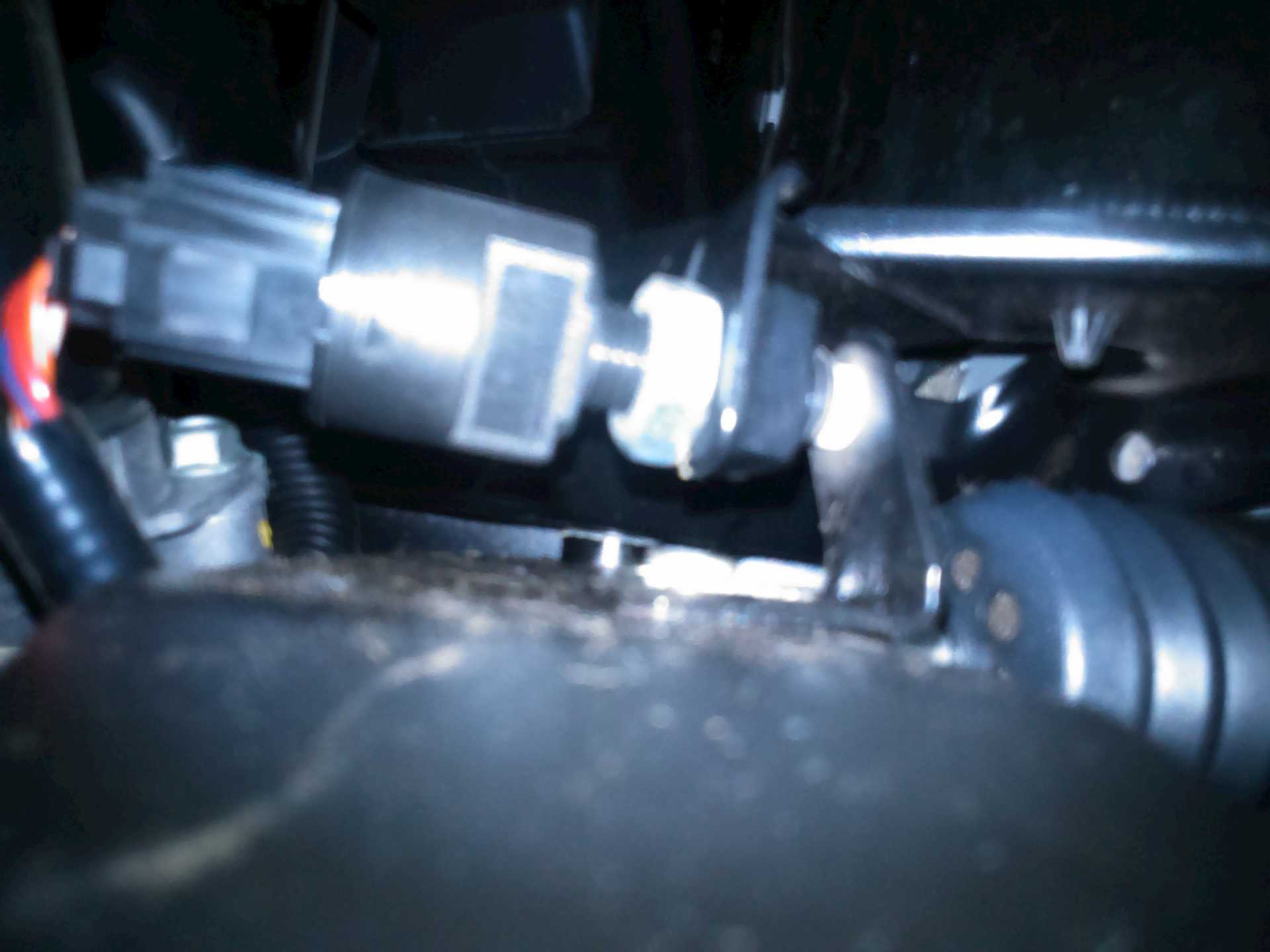

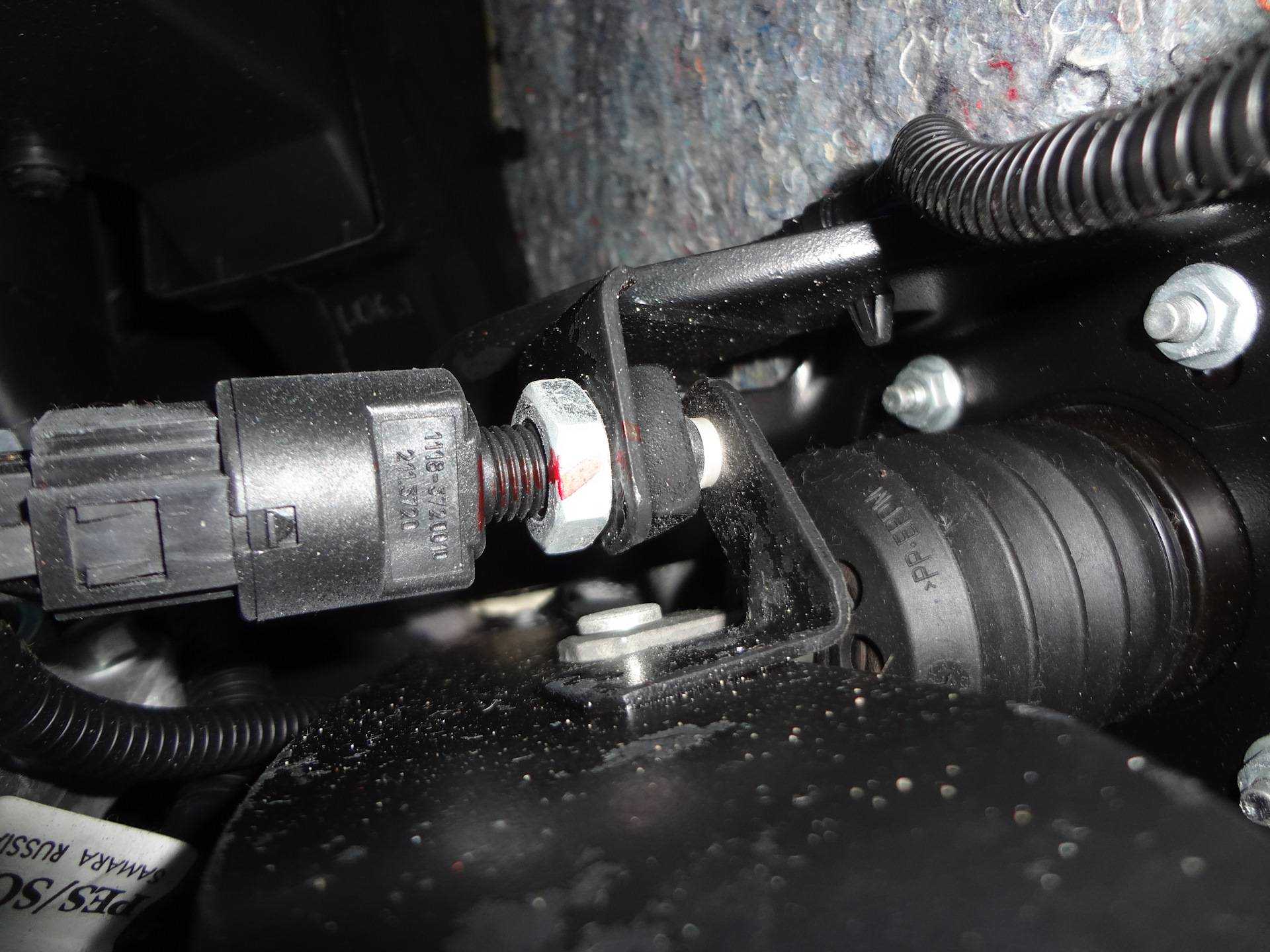

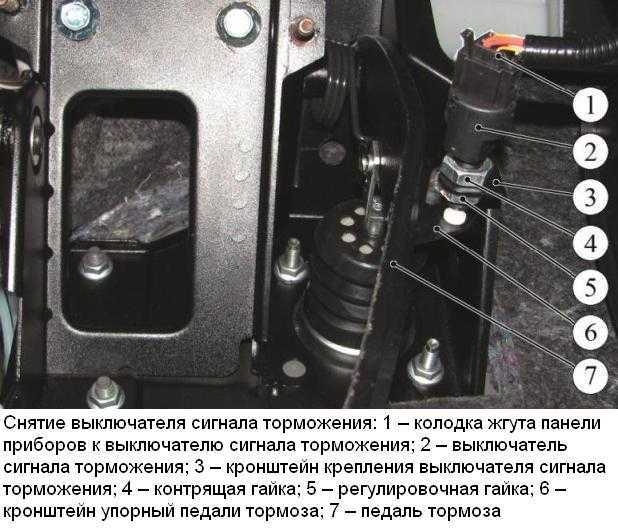

Далее следует проверить исправность выключателя стоп-сигнала, который устанавливается на кронштейне педали тормоза. На одном из двух подходящих проводов должно быть наличие бортового напряжения. Его можно проверить прибором или контрольной лампой. Если питание поступает, проверьте работу выключателя. Для этого отсоедините провода от него и замкните их между собой отрезком провода, после чего можно посмотреть горят лампы или нет. Появление света подтвердит отказ выключателя, его отсутствие предлагает продолжить поиск.
На что ещё обратить внимание
Очень часто появление таких неисправностей случается по вине задних фонарей, а если точнее, то в местах подключения разъёмов с проводами и патронов для ламп. Проверьте измерительным прибором или контрольной лампой наличие питания на разъёмах заднего фонаря при нажатой педали тормоза или замкнутых между собой проводами на выключателе. Если оно отсутствует, следует тщательным образом проверить состояние жгута с проводами.
Окисление контактов в разъёмах или патронах электрических ламп убирают доступными средствами. Нежелательно для этого использовать наждачную бумагу, даже очень мелкую. Лучше всего для этого подходят спиртосодержащие жидкости, которыми и удаляют появившиеся окисления.
ВАЗ-2111, не работают стоп-сигналы и фары заднего хода
Если бы что-то одно не горело, то я бы посоветовал проверить или включатель стоп сигналов (который у педали тормоза), или включатель задней передачи (который в коробке передач). А так, посмотри как поживают провода на входе в крышку багажника, может перетёрлись. А вообще брать в руки тестер (или лампочку) и смотреть где нет напряжения. Сначала на патронах ламп, потом на разъёмах задних фонарей, на проводке и т.д.
И ещё на всякий случай. Когда смотрел на лампочки заднего хода зажигание было включено? Они загораются только при включенном зажигании и включённой задней передаче.
За совет спасибо, посмотрю. А проверять пробовал по всякому, и с зажиганием и без. Буду тестером проверять может что и получится.
Если освещение салона есть, то предохранитель тормозов в норме. Если поворотники работают, то пред заднего хода тоже в норме.
Скорее всего масса задних фонарей отошла. С неё и начинай.
Вот на счет массы я что-то не подумал
Макс : Если освещение салона есть, то предохранитель тормозов в норме. Если поворотники работают, то пред заднего хода тоже в норме.
Скорее всего масса задних фонарей отошла. С неё и начинай.
Источник
Не горят стоп сигналы на ваз 2111 причины
ПОЧЕМУ НЕ ГОРЯТ СТОП-СИГНАЛЫ?
Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.
ПРИНЦИП ПОИСКА
Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.
Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.
- 6 – монтажный блок предохранителей;

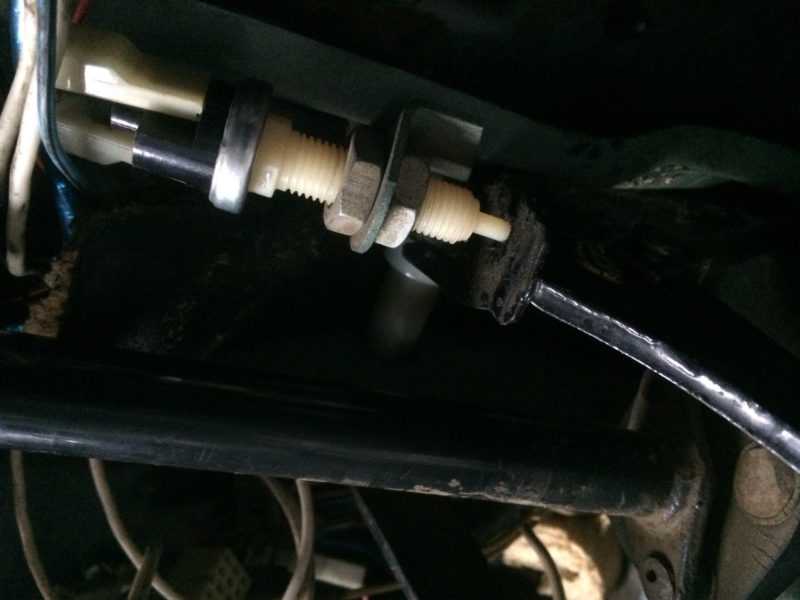

- 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
- 19 – лампы, загорающиеся при нажатии на педаль тормоза.
В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:
- 3 – монтажный блок;
- 8 – лампы габаритного света и стоп-сигналов;
- 11 – концевик тормозных огней;
- К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.
АЛГОРИТМ ПОИСКА НЕИСПРАВНОСТИ
Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками
Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем
Последовательность поиска причины поломки:
- проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто;
- часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.
Не нашли интересующую Вас информацию? на нашем форуме.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Реле исправности ламп именуется K1, и оно в монтажном блоке – самое огромное. Если это реле вытащить, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз поглядите на схему, и станет ясно, о чём речь.
Самое огромное реле в блокеВсе контакты реле пронумерованы. На клеммах блока проверяют напряжения:
Что делать, если не горят стоп-сигналы на ВАЗ 2110 и ремонт
Достоинства стоп-огней ВАЗ-2110
В отличие от старых моделей ВАЗ, где датчик, включающий «стопаки», замыкался от давления, жидкости или газа, непосредственно при срабатывании колодок, на модели 2110 датчик стоит на педали тормоза, и таким образом огни загораются при малейшем нажатии на педаль еще до начала торможения, немного заблаговременно предупреждая участников дорожного движения.
Распространенные неполадки со стоп-огнями
Причин может быть несколько:
перегоревший предохранитель;
неисправный датчик;
перетертый или перебитый провод питания.
Следующим пунктом поиска неисправности будет проверка датчика стоп-сигнала. Для этого необходимо проверить, поступает ли напряжение на датчик и выходит ли с него. При этом нужно использовать контрольную лампу. Если лампа не загорается при подсоединении перед датчиком, то проблема, возможно, в проводах, идущих к датчику. Если до датчика лампа срабатывает, а после уже нет, то проблема заключается именно в этой детали. Также можно просто отсоединить вход и выход датчика и замкнуть «напрямую» с помощью медной проволоки, если после этих манипуляций лампочки в стоп-сигналах загорятся, значит, причина как раз в датчике. Датчик не подлежит ремонту, и единственный выход — это замена этой детали новой.
Следующая причина неполадок – это перегоревшие светодиоды в фонаре стопового света, бывали случаи, когда перегорали сразу обе. Для замены лампочек необходимо снять плату фонаря, сдавив ее с боков и немного потянув на себя. Далее следует визуально осмотреть лампочки, возможно, визуальный осмотр уже ответит на вопрос о причине неработающего стопового сигнала. После этого следует заменить старые лампы новыми.
https://youtube.com/watch?v=GO4d1_Qgb_g
Возможные неисправности: признаки и причины
Если не горят стопы, причина может быть в следующем:
- плохие контакты;
- повреждение проводки, расположенной в гофре между дверью и кузовом;
- перегоревшие осветительные элементы.
Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.
В этой ситуации возможно:
- закоротили контакты габаритных огней и стопов;
- отсутствует масса на габаритах;
- неисправна двухконтактная лампа;
- цепь замкнулась, а размыкания не произошло.
Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.
как напрямую от лягушки провести стоп сигналы в автомобиле???
тестером цепочку проверять надо…
на самой лягушке два проводка, один из них плюс постоянный а на второй поступает плюс когда лягушка смыкает цепь, то есть когда нажимаем на педаль тормоза, что бы проверить плюс есть или его нету можно обычной лампочкой или тестером )))))если нету на обоих проводах плюса тогда можно кинуть с блока предохранителей другой плюс вот и вся дилемма)))) только надо убедится что второй провод идет на стоп сигналы
у меня был такой случай, лягушка в порядке, лампочки, питание, все в порядке, а стопари не горят (был перебит провод по косе после аварии) ,протянули провод от лягушки напрямую, все заработало, только проводить нужно правильно
с лягушки скидываются оба провода и через лампочку проверяются на массу. (лампочка загорелось питание на лягушку приходит) потом провода лягушки смыкаются между собой. если стоп-сигналы не загорелись то любой плюс кидается по очереди на эти два провода (замыкания не будет в любом случае) если загорелись значит не поступает питание на лягушку (можно кинуть любой прямой плюс например с прикуривателя) если не загорелись то проверяем сами стопы (вариантов много и самый простой тестером) если нет в наличии то простой способ подать плюс на блок фары на контакты стопа, ну дальше система понятна. на моем опыте в основном перебивает провод от лягушки на стопы. (но бывает что просто окислились контакты на блок-фарах). в любом случае на устранение уходит полчаса максимум при любой причине
Способы устранения поломки
Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).
Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.
Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

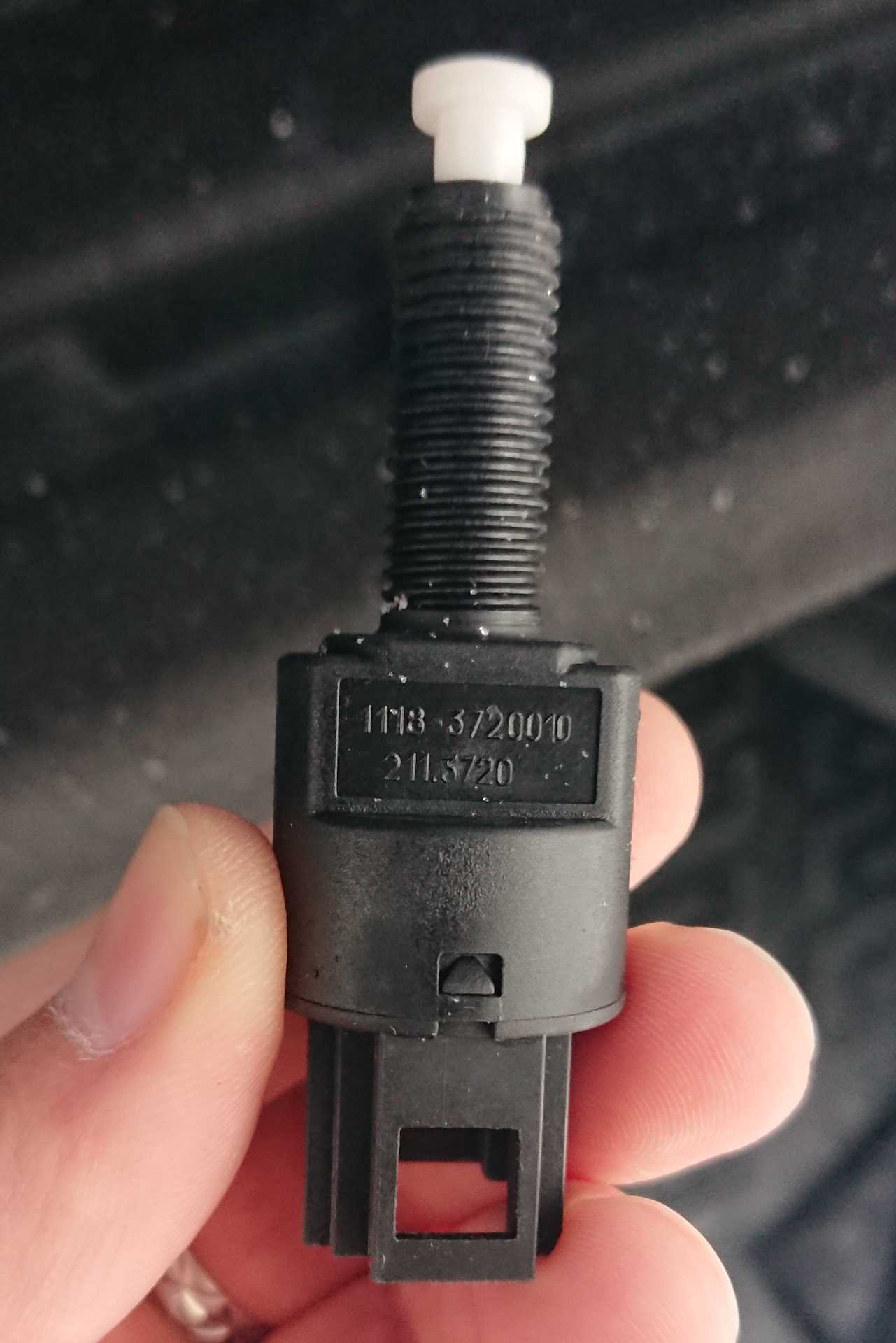

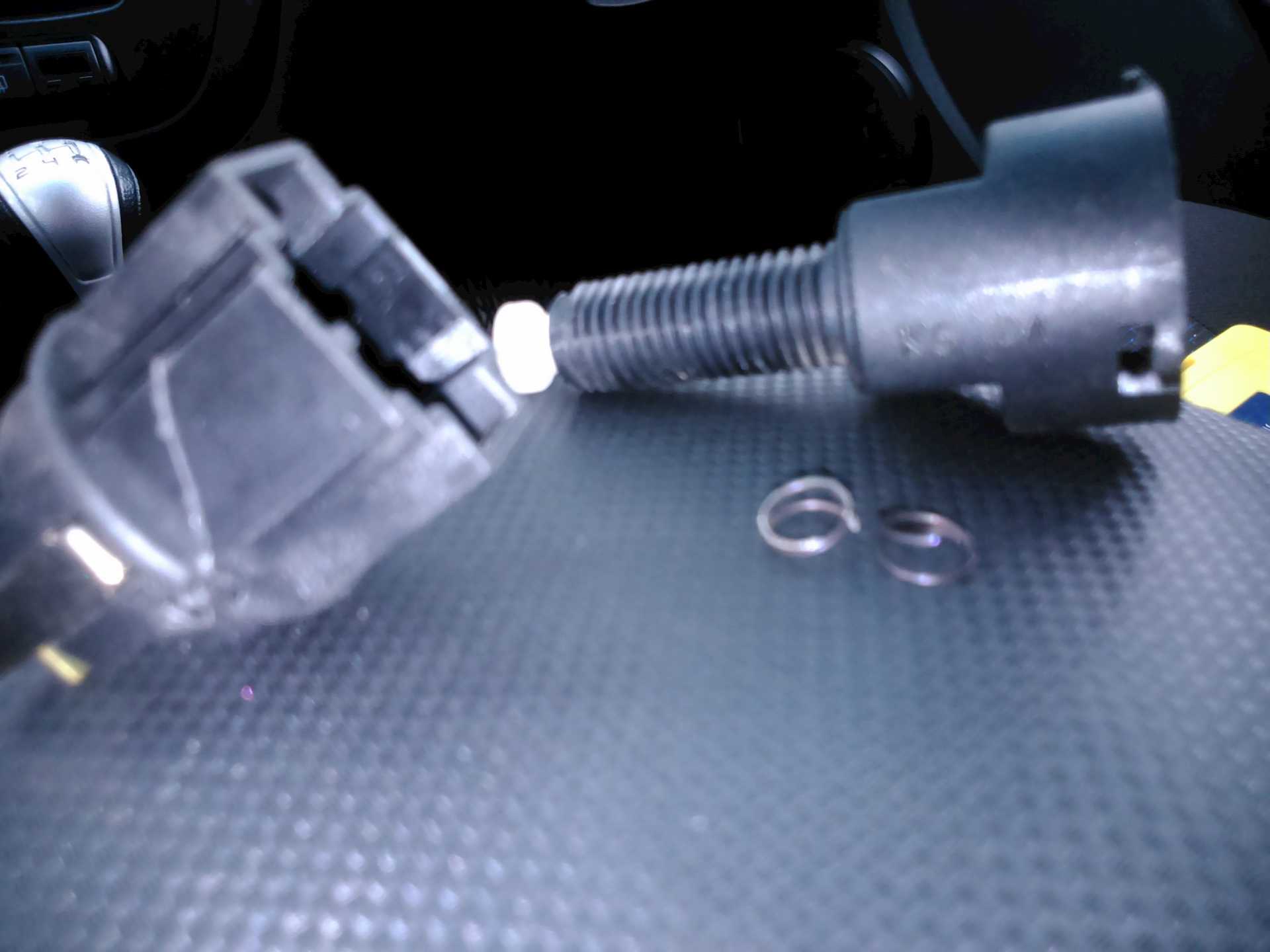

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.
